BEDIENUNGSANLEITUNG Thermofix KL AEG

Bedienung und Installation 2

1. Allgemeine Hinweise....3
2. Sicherheit .... 3
3. Gerätebeschreibung ....4
4. Einstellungen 4
5. Reinigung, Pflege und Wartung......5
6. Problembehebung....5

INSTALLATION

1. Sicherheit 6
2. Gerätebeschreibung 6
3. Vorbereitungen....6
4. Montage 6
5. Erstinbetriebnahme 7
6. Übergabe des Gerätes 7
7. Störungsbehebung....7
8. Wartung 7
9. Technische Daten 8

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

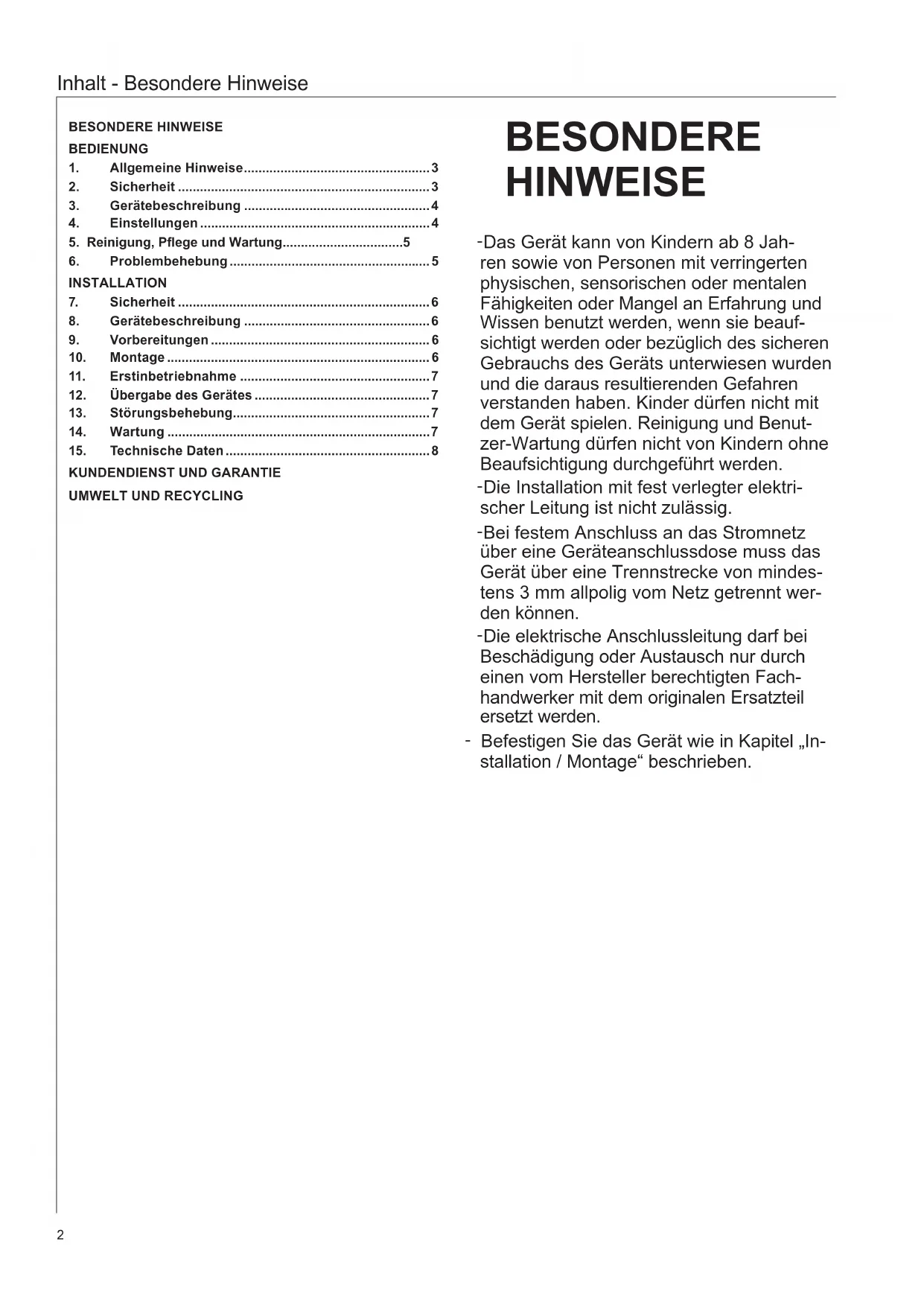

BESONDERE HINWEISE

-Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

-Die Installation mit fest verlegter elektrischer Leitung ist nicht zulässig.
-Bei festem Anschluss an das Stromnetz über eine Geräteanschlussdose muss das Gerät über eine Trennstrecke von mindestens 3 mm allpolig vom Netz getrennt werden können.
-Die elektrische Anschlussleitung darf bei Beschädigung oder Austausch nur durch einen vom Hersteller berechtigten Fachhandwerker mit dem originalen Ersatzteil ersetzt werden.
- Befestigen Sie das Gerät wie in Kapitel „Installation / Montage“ beschrieben.

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker. Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

» Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol Art der	Gefahr
	Verletzung
	Stromschlag
	Verbrennung(Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

» Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung
	Sachschaden(Geräte-, Folge-, Umweltschaden)
	Geräteentsorgung

» Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät ist ein offenes (druckloses) Gerät für die Bereitung von heißem und kochendem Trinkwasser. Das Gerät ist dazu bestimmt, im Haushalt und ähnlichen Anwendungen verwendet zu werden, wie beispielsweise in Küchen für Mitarbeiter in Läden, Büros und anderen gewerblichen Bereichen, in landwirtschaftlichen Anwesen, von Kunden in Hotels, Motels und anderen Wohneinrichtungen und in Frühstückspensionen.

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung. Bei Änderungen oder Umbauten am Gerät erlischt jegliche Gewährleistung.

2.2 Sicherheitshinweise

WARNUNG Verbrennung

Während des Kochens tritt Dampf aus dem Überlauf- / Dampfrohr aus. Das Rohr darf nicht verschlossen oder verlängert werden.

WARNUNG Verbrennung

Bei Überfüllung des Gerätes kann kochendes Wasser herausspritzen.

WARNUNG Verbrennung

Deckel während der Aufheizung nicht öffnen.

WARNUNG Verbrennung

Die Armaturen können sich über 60 °C erwärmen.

WARNUNG Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sachschaden

Betreiben Sie das Gerät nie ohne Wasserfüllung. Wenn Sie während der Aufheizung Warmwasser entnehmen möchten, lassen Sie eine Restmenge von circa 0,5 l (siehe Tassensymbol) bis zur Abschaltung im Gerät oder stellen Sie den Temperatur-Einstellknopf auf AUS.

2.3 CE-Kennzeichnung

Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden Anforderungen erfüllt:

- Richtlinie über die elektromagnetische Verträglichkeit

• Niederspannungsrichtlinie

2.4 Prüfzeichen

Siehe Typenschild am Gerät.

Für die Armatur ist aufgrund der Landesbauordnungen ein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhaltens erteilt worden.

sam Vertriebs GmbH DIN 4109 P-IX 9966/I LGAD

3. Gerätebeschreibung

Das Gerät erwärmt elektrisch Trinkwasser und wird über die Armatur befüllt. Sie können die Temperatur stufenlos einstellen. Beim Erreichen der mit dem Temperatur-Einstellknopf gewählten Temperatur schaltet das Gerät automatisch ab.

Zusätzlich verfügt das Gerät über eine Fortkochautomatik. Dadurch schaltet das Gerät nach Erreichen der Temperatur ab und nach Abkühlung wieder ein. Ein akustisches Signal zeigt an, dass kochendes Wasser vorhanden ist.

4. Einstellungen

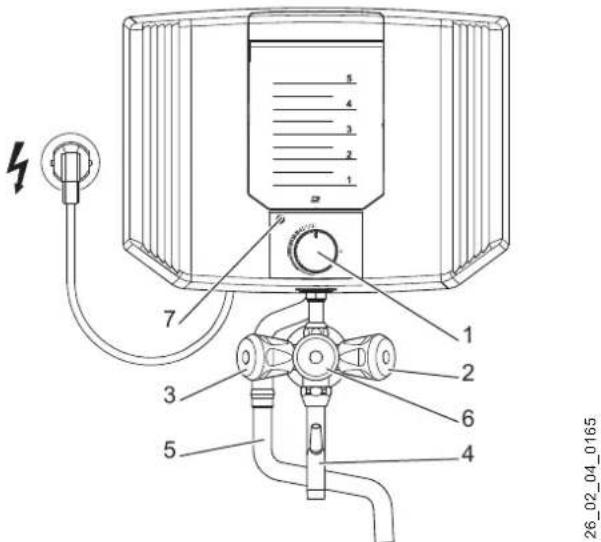

5 4 3 2 1 7 1 2 3 6 4 5 26_02_04_0165

1 Temperatur-Einstellknopf mit Tastfunktion zum Einschalten des Gerätes
2 Kaltwasser entnehmen
3 Befüllen des Gerätes
4 Armaturen-Auslaufrohr
5 Überlauf- / Dampfrohr
6 Warmwasser entnehmen
7 Signallampe für Betriebsanzeige
» Befüllen Sie das Gerät über die Armatur mindestens bis zum Tassensymbol, maximal mit 5 l Wasser.

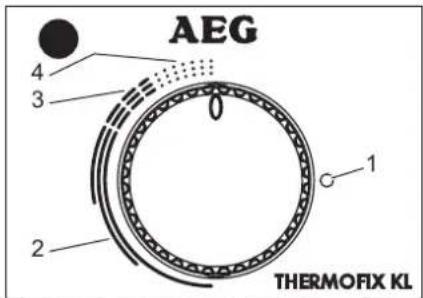

1 Temperatureinstellung AUS
2 Temperaturbereich warm bis heiß
3 Temperaturbereich heiß bis Kochen
4 Bereich Fortkochautomatik

» Stellen Sie die Temperatur stufenlos ein.

» Schalten Sie das Gerät durch Druck auf den Temperatur-Einstellknopf ein.

Die Signallampe für Betriebsanzeige leuchtet während das Wasser erwärmt wird.

Ist die gewählte Temperatur erreicht, schaltet das Gerät nach systembedingter Verzögerung selbsttätig ab. Die Signallampe erlischt. Im Endbereich der Temperatureinstellung wird das Wasser nachdem der Kochpunkt erreicht ist durch die Fortkochautomatik auf Temperatur gehalten. Ein akustisches Signal zeigt an, dass kochendes Wasser vorhanden ist.

In Abhängigkeit von Füllmenge, Verkalkung und Restwärme können die Abschalttemperaturen variieren.

» Sie können die Aufheizung beenden, indem Sie den Temperatur-Einstellknopf auf AUS nach links drehen.
» Entnehmen Sie das Warmwasser über die Armatur.

5. Reinigung, Pflege und Wartung

5.1 Entkalken

Fast jedes Wasser scheidet bei hohen Temperaturen Kalk aus. Es ist deshalb notwendig, das Gerät von Zeit zu Zeit zu entkalken.

WARNUNG Verbrennung Stark schäumende Entkalker führen zum Überlaufen des Gerätes und gefährden den Benutzer.

» Verwenden Sie umweltverträg liche Entkalkungsmittel auf Basis von Ameisensäure.

» Wasser beim Entkalken nicht kochen.

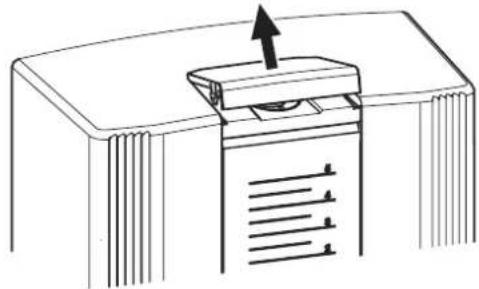

» Öffnen Sie den Deckel, wenn das Gerät abgekühlt ist.

» Öffnen Sie die Verschlusskappe gegebenenfalls mit Hilfe des Deckels oder eines Löffels.

Sachschaden Das Gehäuse kann vom Entkalkungsmittel angegriffen werden. Füllen Sie das Wasser mit dem Entkalkungsmittel deshalb sauber eventuell mit einem Trichter ein und vermeiden Sie ein Überlaufen.

» Füllen Sie Wasser und Entkalkungsmittel in vorgeschriebener Dosierung ein.
» Drücken Sie die Verschlusskappe ein und schließen Sie den Deckel.

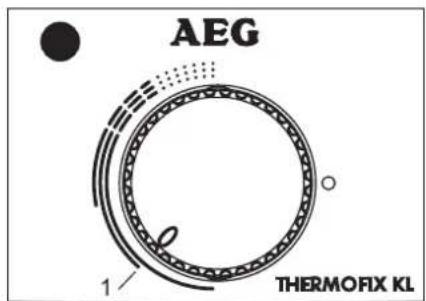

1 Entkalkungsstellung

» Drehen Sie den Temperatur-Einstellknopf in Entkalkungsstellung (siehe Abbildung).

» Schalten Sie das Gerät durch Druck auf den Temperatur-Einstellknopfein.
» Lassen Sie das Entkalkungsmittel einwirken und hei- zen Sie gegebenenfalls erneut auf.
» Lassen Sie das Wasser ab und spülen Sie mehrmals mit Wasser durch.
» Lassen Sie die maximale Füllmenge Wasser aufkochen und lassen Sie das Wasser erneut ab.

5.2 Reinigung

» Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch.

6. Problemebehebung

Problem Ursache Behebung
Das Gerät heizt nicht.	Der Netzstecker ist nicht eingesteckt.	Stecken Sie den Netzstecker ein.
	Das Gerät ist nicht eingeschaltet.	Schalten Sie das Gerät ein.
	Die Sicherung ist defekt.	Überprüfen Sie die Sicherungen in der Hausinstallation.
Es ist kein Wasser im	Gerät.	Füllen Sie Wasser ein.
Das Gerät schaltet vor dem Kochpunkt ab.	Das Gerät ist verkalkt.	Entkalken Sie das Gerät.
Der Warmwasserauslauf ist trotz voll geöffnetem Entnahmeventil deutlich vermindert.	Das Gerät ist verkalkt oder verschmutzt.	Reinigen und entkal-ken Sie das Gerät.

Können Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummern vom Typenschild mit (E-Nr.: 000000 und F-Nr.: 0000 - 00000).

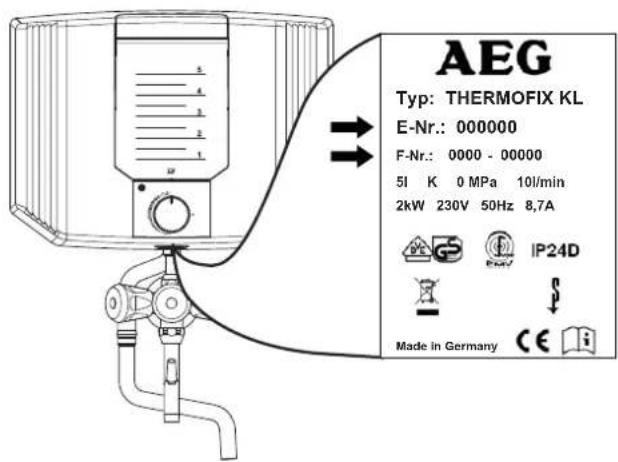

AEG Typ: THERMOFIX KL E-Nr.: 000000 F-Nr.: 0000 - 00000 5l K 0 MPa 10l/min 2kW 230V 50Hz 8,7A IP24D Made in Germany CE

26_02_04_0181

INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

7.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

8. Gerätebeschreibung

Das Gerät erwärmt elektrisch Trinkwasser. Der Temperaturwählbegrenzer schaltet das Gerät ab, wenn die gewählte Temperatur erreicht ist. Zusätzlich verfügt das Gerät über eine Fortkochautomatik mit akustischem Signal.

8.1 Lieferumfang

Mit dem Gerät werden geliefert:

• Füll- / Ablaufarmatur inklusive Verlängerungen und Dichtungen
Wandaufhängung
- jeweils 2 Schrauben, Dübel, Scheiben
- Montageschablone

9. Vorbereitungen

9.1 Montageort

Montieren Sie das Gerät immer senkrecht (Übertisch), in einem frostfreien Raum.

10. Montage

10.1 Montage des Gerätes

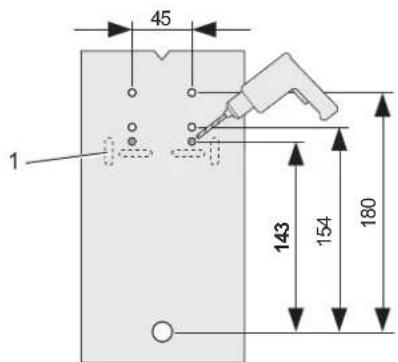

45 1 143 154 180

26_02_04_0183

1 Bereich, in dem vorhandene Bohrungen genutzt werden können
» Übertragen Sie die Maße für die Wandaufhängung mit Hilfe der Montageschablone auf die Wand. Schrauben Sie dazu die Montageschablone mit Armaturenanschluss lose ein.

» Sie können beim Altgeräte-Ersatz bereits vorhandene Bohrungen in den markierten Bereichen nutzen. Bohren Sie andernfalls die Löcher.

105+15 1 2 3

26 02 04 0168

1 Einschraub-Kontrollmaß
2 verchromte Dreigriff-Armatur mit Drosselschraube
3 Verlängerungen
» Schrauben Sie die Armatur mit den Verlängerungen ein und beachten Sie dabei das Einschraub-Kontrollmaß.

Beachten Sie, dass auch beim Austausch eines Altgerätes die neue Armatur eingebaut werden muss.

» Montieren Sie den Armaturen-Auslauf.

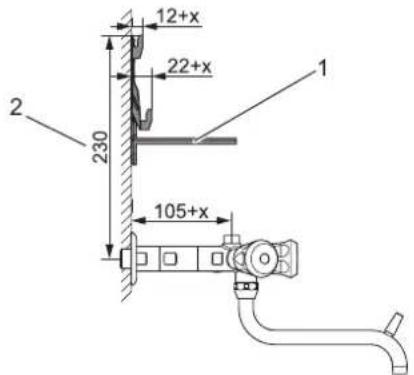

12+x 22+x 230 105+x

26 02 04 0173

1 Wandaufhängung
2 Höhen-Kontrollmaß
x Vergrößerung der Armaturen-Eintauchtiefe / des Abstandes der Laschen vom Wandhalter, maximal 15 mm

Hinweis

Bei einer Armaturen-Einschraubtiefe größer 105 mm müssen Sie die Laschen des Wandhalter nachbiegen (siehe Abbildung).

» Montieren Sie die Wandaufhängung mit den beigefügten Dübeln, Scheiben und Schrauben.
» Richten Sie die Wandaufhängung mit einer Wasserwaage aus. Beachten Sie dabei das Höhen-Kontrollmaß. Bei Wandunebenheiten kann die Wandaufhängung unten mit zusätzlichen Schrauben befestigt werden.

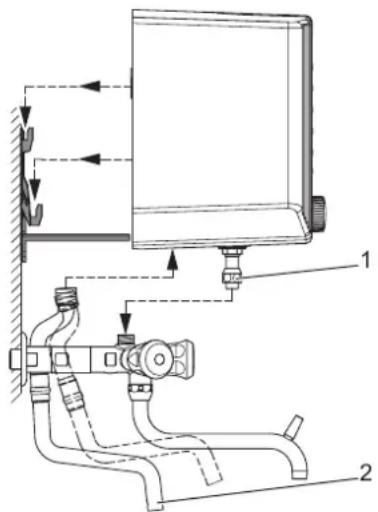

1 Quetschverschraubung, Schlüsselweite 19
2 Überlauf- / Dampfrohr

» Setzen Sie das Gerät von oben auf die Wandaufhängung und die Armatur auf und richten Sie es aus.
» Drücken Sie beim Festdrehen der Quetschverschraubung das Gerät leicht nach unten.
» Montieren Sie das Überlauf- / Dampfrohr.

10.2 Elektrischer Anschluss

WARNUNG Stromschlag Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

WARNUNG Stromschlag Die Installation mit fest verlegter elektrischer Leitung ist nicht zulässig. Bei festem Anschluss an das Stromnetz über eine Geräteanschlussdose muss das Gerät über eine Trennstrecke von mindestens 3 mm allpolig vom Netz getrennt werden können.

Sachschaden Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

Hinweis Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

Achten Sie beim Anschluss des Gerätes über eine Schutzkontakt-Steckdose darauf, dass diese nach der Installation des Gerätes frei zugänglich ist.

11. Erstinbetriebnahme

1 Drosselschraube für Durchflussmenge: maximale Drosselung
2 Drosselschraube für Durchflussmenge: keine Drosselung

» Stellen Sie die Durchflussmenge ein. Beachten Sie dabei, die maximal zulässige Durchflussmenge bei voll geöffneter Armatur (siehe Kapitel „Technische Daten / Datentabelle“). Reduzieren Sie gegebenenfalls die Durchflussmenge mit der Drosselschraube.
» Befüllen Sie das Gerät über die Armatur. Beachten Sie dabei den maximalen Nenninhalt (siehe Kapitel „Technische Daten / Datentabelle“).
» Stellen Sie den Temperatur-Einstellknopf auf die gewünschte Temperatur.
» Drücken Sie den Temperatur-Einstellknopf.
» Prüfen Sie die Arbeitsweise des Gerätes.
» Entnehmen Sie Heißwasser über die Armatur.
» Ziehen Sie die Schutzfolie von der Bedienblende ab.

12. Übergabe des Gerätes

» Erklären Sie dem Benutzer die Funktion des Gerätes und machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
» Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
» Übergeben Sie diese Anweisung.

13. Störungsbehebung

Störung Ursache Behebung
Das Gerät heizt nicht.	Das Heizelement / der Temperaturwählbegrenzer / der Dampfregler sind defekt.	Überprüfen Sie das Heizelement / den Temperaturwählbegrenzer / den Dampfregler und tauschen Sie das Bauteil gegebenenfalls aus.
Die Signallampe leuchtet während des Aufheizvorgangs nicht.	Die Signallampe ist defekt.	Tauschen Sie die Signallampe aus.
Das akustische Signal ertönt nicht, wenn kochendes Wasser bei der Einstellung Fortkochautomatik vorhanden ist.	Der Summer ist defekt.	Tauschen Sie den Summer aus.
Der Durchlauf beim Füllen oder Kaltwas-serentnehmen ist reduziert.	Die Drosselschraube ist verschmutzt.	Reinigen Sie die Drosselschraube.
Die Armatur ist un-dicht.	Ein Dichtelement ist defekt.	Überprüfen Sie die Dichtsysteme und tauschen Sie gegebenenfalls das Dichtelement aus.

Störung Ursache Behebung
Das Gerät heizt nicht.	Das Heizelement / der Temperaturwählbegrenzer / der Dampfregler sind defekt.	Überprüfen Sie das Heizelement / den Temperaturwählbegrenzer / den Dampfregler und tauschen Sie das Bauteil gegebenenfalls aus.
Die Signallampe leuchtet während des Aufheizvorgangs nicht.	Die Signallampe ist defekt.	Tauschen Sie die Signallampe aus.
Das akustische Signal ertönt nicht, wenn kochendes Wasser bei der Einstellung Fortkochautomatik vorhanden ist.	Der Summer ist defekt.	Tauschen Sie den Summer aus.
Der Durchlauf beim Füllen oder Kaltwas-serentnehmen ist reduziert.	Die Drosselschraube ist verschmutzt.	Reinigen Sie die Drosselschraube.
Die Armatur ist un-dicht.	Ein Dichtelement ist defekt.	Überprüfen Sie die Dichtsysteme und tauschen Sie gegebenenfalls das Dichtelement aus.

14. Wartung

WARNUNG Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netz.

14.1 Armaturen warten

» Reduzieren Sie bei Wartungsarbeiten an der Armatur den Wasserzulauf über die Drosselschraube. Beachten Sie, dass die Drosselschraube nicht dauerhaft dicht ist (siehe Kapitel „Erstinbetriebnahme“).

14.2 Überprüfung des Schutzleiters

» Überprüfen Sie den Schutzleiter nach BGV A3, am Heizelement und an dem Schutzleiterkontakt der elektrischen Anschlussleitung.

14.3 Elektrische Anschlussleitung austauschen

Die elektrische Anschlussleitung darf nur durch einen Fachhandwerker mit dem originalen Ersatzteil (Bestellnummer 020671) ersetzt werden.

15. Technische Daten

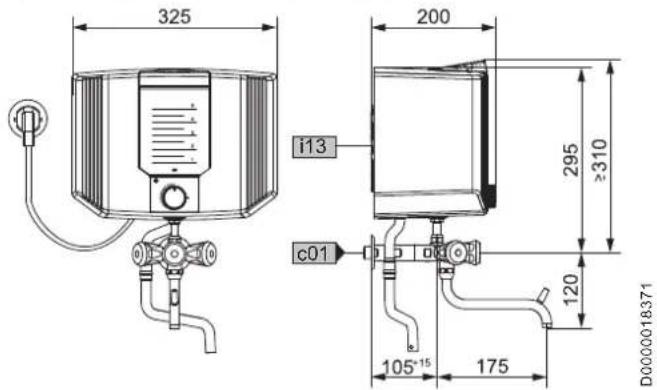

15.1 Maße und Anschlüsse

325 200 i13 295 ≥310 c01 120 105+15 175 D0000018371

	Thermofix KL
c01 Kaltwasser Zulauf Außengewinde G 1/2 A
i13 Wandaufhängung

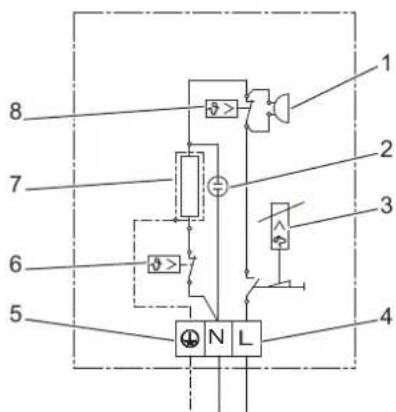

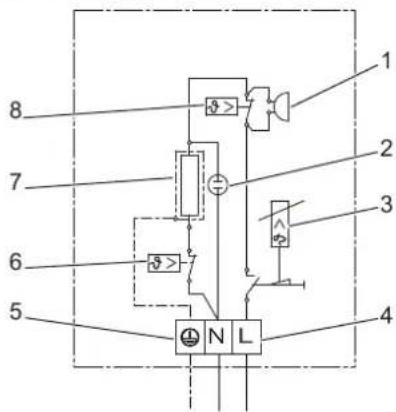

15.2 Elektroschaltplan

1/N/PE \~ 230 V

1 2 3 4 5 6 7 8 N L

26_02_04_0180

1 Summer
2 Signallampe für Betriebsanzeige
3 Temperaturwählbegrenzer
4 Netzanschlussklemme
5 Schutzleiteranschluss
6 Schutztemperaturregler
7 Heizelement
8 Dampfregler

15.3 Aufheiztabelle

Die Aufheizdauer ist abhängig von Füllmenge, Verkalkung und Restwärme. Die Aufheizzeit bei einem Kaltwasserzulauf mit 10 °C und maximaler Temperatureinstellung entnehmen Sie der folgenden Tabelle.

Aufheiztabelle
Inhalt	1	1	2	3	4	5
Aufheizzeit circa	min	3	6	9	12	15

15.4 Datentabelle

		Thermofix KL
		228908
Hydraulische Daten
Nenninhalt	I	5
Elektrische Daten
Anschlussleistung ~ 230 V	kW	2
Nennspannung	V	230
Phasen		1/N/PE
Frequenz	Hz	50
Einsatzgrenzen
Temperatureinstellbereich	°C	35 - 100
Max. zulässiger Druck	MPa	0
Max. Durchflussmenge	l/min	10
Ausführungen
Schutzart (IP)		IP24
Bauart offen		X
Werkstoff des Behälters		Kunststoff
Werkstoff Armaturenkörper		Messing
Farbe Armaturengehäuse		verchromt
Dimensionen
Breite	mm	325
Tiefe	mm	200
Länge Anschlussleitung ca.	mm	650
Gewichte
Gewicht leer	kg	3
Gewicht gefüllt	kg	8

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

AEG Haustechnik | Kundendienst | Fürstenberger Straße 77 | 37603 Holzminden

Tel. [phone] | Fax [phone] | [e-mail]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seiner seits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen. Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden. Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns. Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr o. ä. Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im übrigen (z. B. bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate. Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt. Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

REMARQUES PARTICULIÈRES

UTILISATION

AEG Typ: THERMOFIX KL E-Nr.: 000000 F-Nr.: 0000 - 00000 51 K 0 MPa 10l/min 2kW 230V 50Hz 8,7A IP24D Made In Germany CE i

26_02_04_0181

INSTALLATION

7. Sécurité

AEG Typ: THERMOFIX KL E-Nr.: 000000 F-Nr.: 0000 - 00000 51 K 0 MPa 10l/min 2kW 230V 50Hz 8,7A IP24D Made in Germany CE i

26_02_04_0181

INSTALLATIE

7. Veiligheid

15. Technische gegevens

15.2 Elektrisch schema

1/N/PE \~ 230 V

8 7 6 5 1 2 3 4 N L

26_02_04_0180

AEG Typ: THERMOFIX KL E-Nr.: 000000 F-Nr.: 0000 - 00000 5l K 0 MPa 10l/min 2kW 230V 50Hz 8,7A IP24D Made in Germany CE i

26_02_04_0181

INSTALLAZIONE

7. Sicurezza

Adressen und Kontakte

Vertriebszentrale

EHT Haustechnik GmbH

Markenvertrieb AEG

Gutenstetter Straße 10

90449 Nürnberg

[e-mail]

www.aeg-haustechnik.de

Tel. [phone]

Fax [phone]

Kundendienstzentrale

Holzminden

Fürstenberger Str. 77

37603 Holzminden

Briefanschrift

37601 Holzminden

Der Kundendienst und Ersatzteilverkauf

ist in der Zeit von

Montag bis Donnerstag

von 7.15 bis 18.00 Uhr und

Freitag von 7.15 bis 17.00 Uhr,

auch unter den nachfolgenden Telefon- bzw.

Telefaxnummern erreichbar:

Kundendienst

Tel. [phone]

Fax [phone]

[e-mail]

Ersatzteilverkauf

Tel. [phone]

Fax [phone]

[e-mail]

[e-mail]

www.aeg-haustechnik.de

© EHT Haustechnik

4017212876770

International

Australia

STIEBEL ELTRON Australia Pty. Ltd.

4/8 Rocklea Drive

Port Melbourne VIC 3207

Tel. [phone]

Fax [phone]

Austria

STIEBEL ELTRON Ges.m.b.H.

Eferdinger Str. 73

4600 Wels

Tel. [phone]

Fax [phone]

Belgium

STIEBEL ELTRON bvba/sprl

't Hofveld 6 - D1
