Thermofix GL - Kessel AEG - Kostenlose Bedienungsanleitung

Produkttyp	Kochendwasserbereiter
Marke	AEG
Modell	Thermofix GL
Kapazität	5 Liter
Temperaturbereich	30 °C bis 100 °C (kochendes Wasser)
Wasseranschluss	Gewindeanschluss G1/2"
Elektroanschluss	Schuko-Stecker, Kabel 0,5 m
Hauptfunktionen	Temperatureinstellung, automatische Abschaltung bei Kochen, akustisches Signal (Modell GL)
Sicherheit	Integrierter Überhitzungsschutz, Frostschutz (frostfreier Standort)
Behältermaterial	Kunststoff
Armatur	Verchromt, drei Hebel (Heißwasser, Kaltwasser, Befüllung)
Wartung und Reinigung	Gehäuse mit feuchtem Tuch und Seifenlauge reinigen; regelmäßige Entkalkung mit flüssigem Ameisensäureprodukt (z.B. Cillit)
Installation	Wandmontage, seitlicher Mindestabstand 30 mm, Installation durch Fachpersonal
Verwendung	Nur zum Erhitzen von Trinkwasser; nicht ohne Wasser in Betrieb nehmen
Reparierbarkeit	Reparatur ausschließlich durch Fachpersonal; Ersatzteile nicht spezifiziert

Häufig gestellte Fragen - Thermofix GL AEG

Wie stelle ich die Wassertemperatur ein?

Drehen Sie den Temperaturregler (Drehknopf) auf die gewünschte Position. Die Temperatur kann von ca. 30°C bis zum Kochen (100°C) eingestellt werden. Für kochendes Wasser drehen Sie den Regler bis zum Anschlag.

Wie schalte ich das Gerät ein?

Nach der Temperatureinstellung drücken Sie den Einschaltknopf. Die Kontrollleuchte leuchtet auf und zeigt an, dass das Gerät heizt.

Wie schalte ich das Gerät aus?

Drehen Sie den Temperaturregler bis zum linken Anschlag (Aus-Position). Die Kontrollleuchte erlischt. Das Gerät schaltet sich auch automatisch aus, wenn das Wasser die eingestellte Temperatur erreicht (mit akustischem Signal beim Modell GL).

Was ist die maximale Kapazität des Geräts?

Die maximale Kapazität beträgt 5 Liter (von einer Tasse bis zu 5 Litern).

Wie entkalke ich das Gerät?

Entfernen Sie die Kappe der Entkalkungsöffnung. Gießen Sie etwa 1 Liter Wasser und das flüssige Entkalkungsmittel (vorgeschriebene Dosis) ein. Verschließen Sie, erhitzen Sie auf mittlere Temperatur (nicht kochen) und lassen Sie es 30 Minuten einwirken. Entleeren Sie, spülen Sie gründlich, kochen Sie dann 5 Liter Wasser und spülen Sie erneut.

Welche Reinigungsmittel verwenden?

Für das Gehäuse verwenden Sie ein feuchtes Tuch mit Seifenlauge. Verwenden Sie niemals scheuernde oder lösungsmittelhaltige Produkte (Benzin). Die verchromten Teile können mit handelsüblichen Produkten gereinigt werden.

Warum tritt Dampf aus dem Überlaufrohr aus?

Beim Kochen ist es normal, dass Dampf aus dem Überlaufrohr austritt. Dieses Rohr niemals verstopfen oder verlängern.

Welcher Mindestabstand ist bei der Installation einzuhalten?

Das Gerät muss mit einem seitlichen Mindestabstand von 30 mm zu den Küchenwandteilen installiert werden.

Was tun bei Fehlfunktion?

Wenn der Überhitzungsschutz auslöst oder ein Problem auftritt, lassen Sie das Gerät von einem Fachmann überprüfen. Elektrische Reparaturen dürfen nur von Fachpersonal durchgeführt werden.

Kann das Gerät mit nicht trinkbarem Wasser verwendet werden?

Nein, das Gerät ist nur zum Erhitzen von Trinkwasser bestimmt. Keine anderen Flüssigkeiten verwenden.

BEDIENUNGSANLEITUNG Thermofix GL AEG

Thermofix K, Thermofix GL

Kochendwassergerät

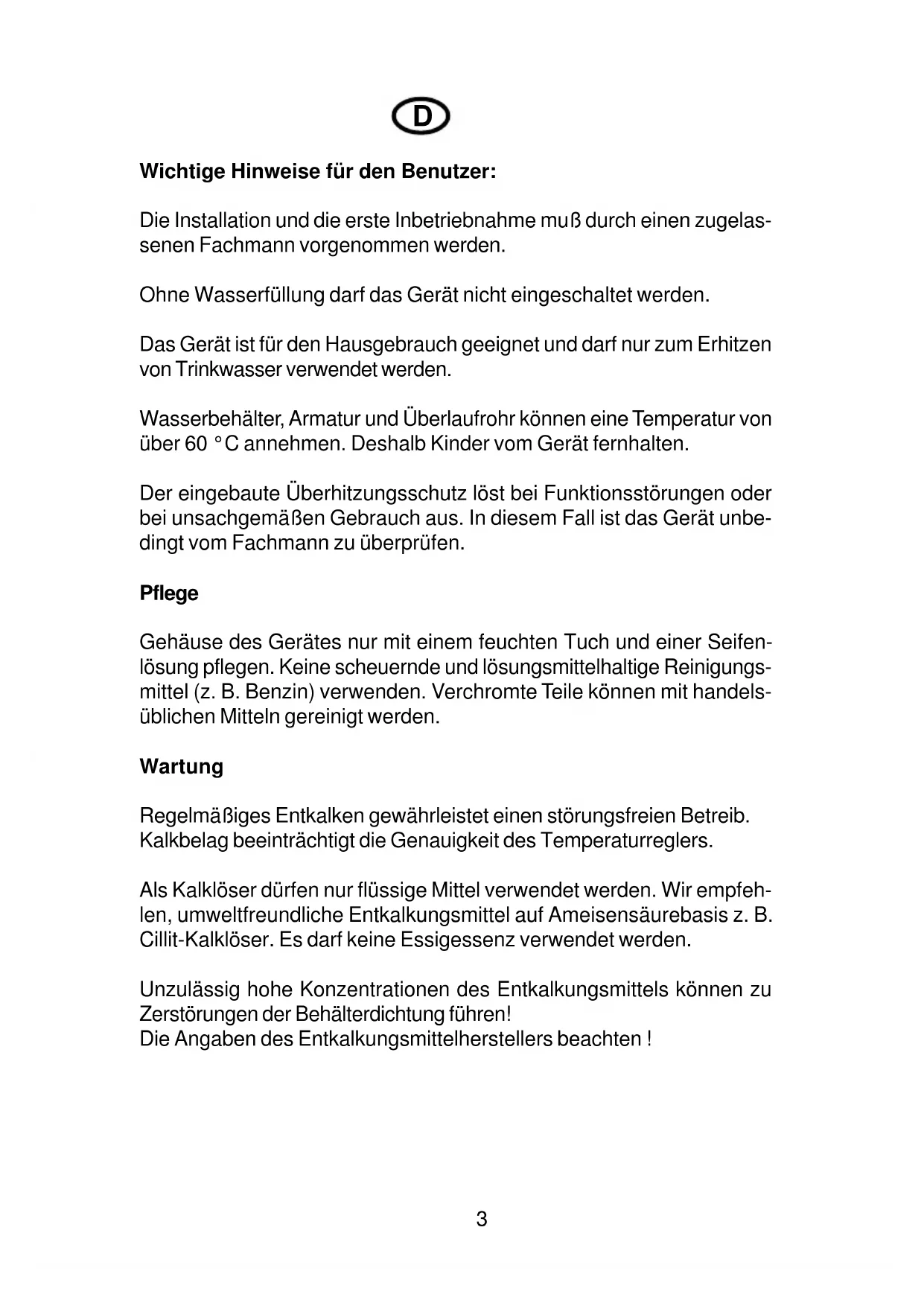

Wichtige Hinweise für den Benutzer:

Die Installation und die erstmalige Inbetriebnahme muss durch einen zugelassenen Fachmann vorgenommen werden.

Ohne Wasserfüllung darf das Gerät nicht eingeschaltet werden.

Das Gerät ist für den Hausgebrauch geeignet und darf nur zum Erhitzen von Trinkwasser verwendet werden.

Wasserbehälter, Armatur und Überlaufrohr können eine Temperatur von über 60 °C annehmen. Deshalb Kinder vom Gerät fernhalten.

Der eingebaute Überhitzungsschutz löst bei Funktionsstörungen oder bei unsachgemäßem Gebrauch aus. In diesem Fall ist das Gerät unbedingt vom Fachmann zu überprüfen.

Pflege

Gehäuse des Gerätes nur mit einem feuchten Tuch und einer Seifenlösung pflegen. Keine scheuernden und lösungsmittelhaltigen Reinigungsmittel (z. B. Benzin) verwenden. Verchromte Teile können mit handelsüblichen Mitteln gereinigt werden.

Wartung

Regelmäßiges Entkalken gewährleistet einen störungsfreien Betrieb. Kalkbelag beeinträchtigt die Genauigkeit des Temperaturreglers.

Als Kalklöser dürfen nur flüssige Mittel verwendet werden. Wir empfehlen, umweltfreundliche Entkalkungsmittel auf Ameisensäurebasis z. B. Cillit-Kalklöser. Es darf keine Essigessenz verwendet werden.

Unzulässig hohe Konzentrationen des Entkalkungsmittels können zu Zerstörungen der Behälterdichtung führen!

Die Angaben des Entkalkungsmittelherstellers beachten!

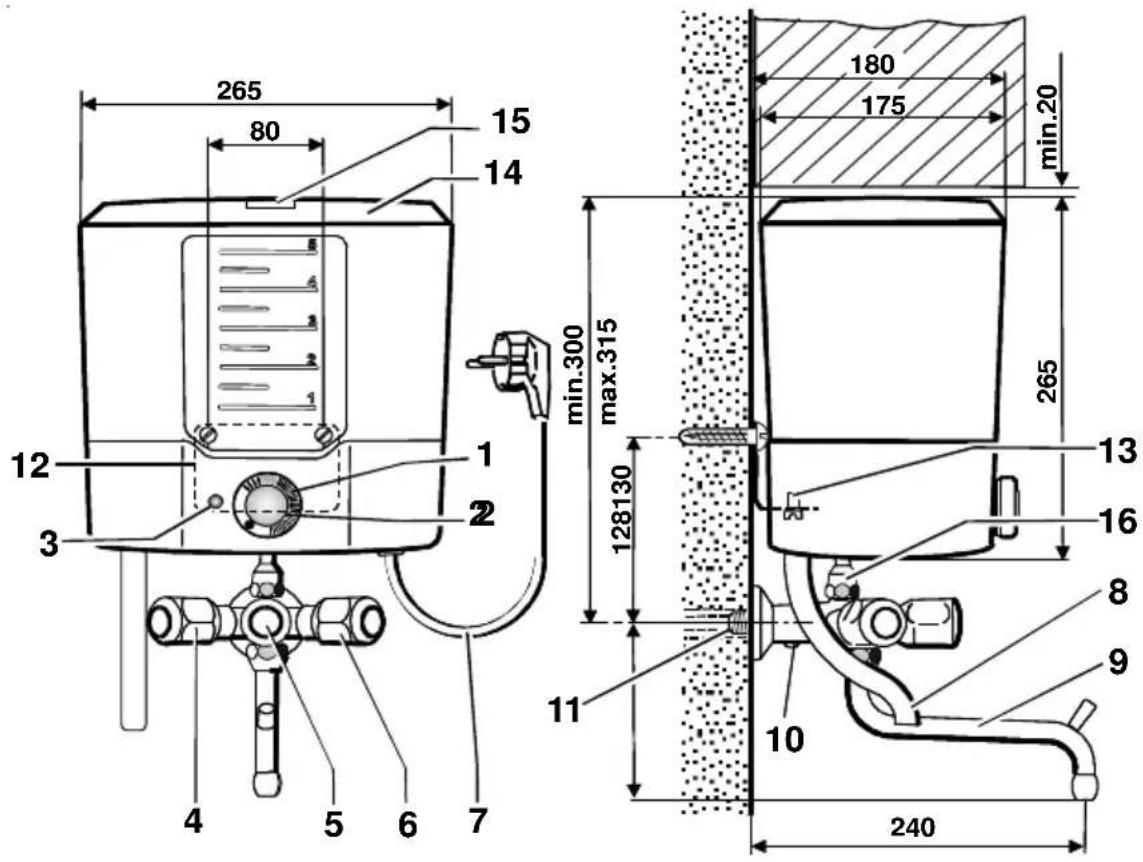

Maßbild Thermofix K, GL

Achtung: Teillicher Mindestabstand zu Hängeschrängen min30 mm.

1 Temperatur-Wahlscheibe 8 Überlaufrohr 2 Einschaltdruckknopf 9 Schwenkauslauf 3 Signallampe 10 Drosselschraube 4 Füllventil 11 Kaltwasser-Anschluß 5 Warmwasserventil 12 Wandbefestigungsbügel 6 Kaltwasserventil 13 Schraube für Wandbefestigung 7 Anschlußleitung mit 14 Behälterdeckel

Euro - Stecker (0,5 m lang) 15 Entkalkungsöffnung 16 Quetschverschraubung

Dieses Gerät entspricht folgenden Richtlinien: - der "Niederspannungsrichtlinie" 73/23/EWG v. 19.02.1973 - einschließlich Änderungsrichtlinie 93/68/EWG - der "EMV-Richtlinie" 89/336/EWG v. 03.05.1989, einschließlich Änderungsrichtlinie 92/31/EWG

Gebrauchsanweisung für den Benutzer und Fachmann

Geräteaufbau

Das Kochendwassergerät Thermofix kann bis zu maximal 5 Liter Wasser von ca. 30°C bis 100°C (Kochen) erwärmen.

Mischarmatur besteht zum Lieferumfang des Gerätes und hat G^1/2 Anschlußgewinde.

Thermofix K :

Behalter Kunststoff, Dreigriffarmatur verchromt

Temperaturabschaltung bis Bereich

Kochpunktabsschaltung ab Bereich bis Endanschlag.

Nach Erreichen der Temperatur schaltet das Gerät ab und nicht wieder ein.

Thermofix GL

Behälter Glas, Dreigriffarmatur verchromt

Temperaturabschaltung bis Bereich

Fortkochautomatik ab Bereich bis Endabschaltung mit Kochsignal. Nach Erreichen der Temperatur schaltet das Gerät ab und nach Abkühlung wieder ein.

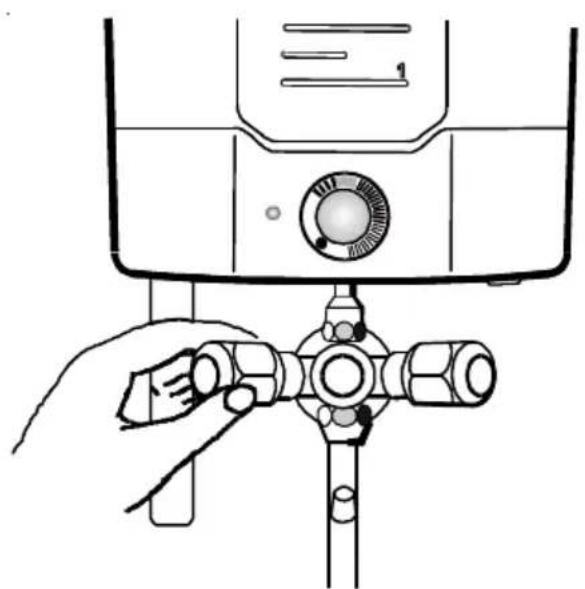

Gerät füllen

Füllmenge von einer Tasse bis 5 Liter. Ventilgriff weiß links

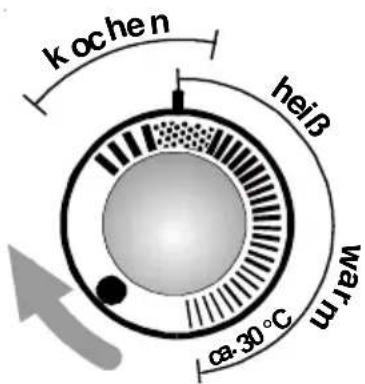

Temperatur wählen

Skalenbereich: bis

Warmwassertemperatur von ca. 30°C bis zum Sieden

Skalenbereich bis Endanschlag Kochendwasser

Thermofix K: Kochpunktabschaltung

Thermofix GL: Fortkochautomatik zusammen mit Kochsignal.

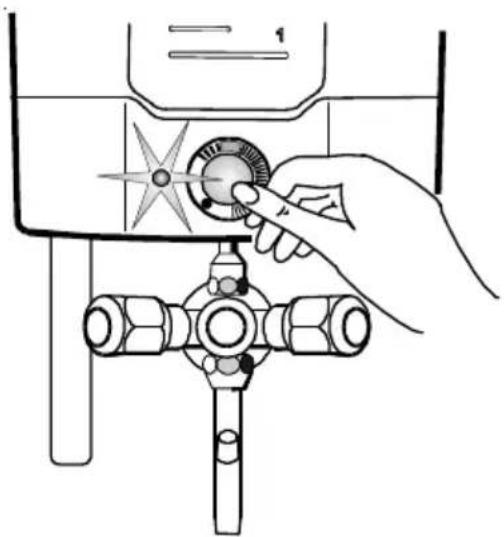

Gerät einschalten

Heizt das Gerät, leuchtet die Kontrollampe

Gerät ausschalten

Temperaturwählknopf auf Linksanschlag drehen.

Kontrolllampe geht aus.

Während des Kochens tritt Dampf aus dem Überlaufrohr aus!

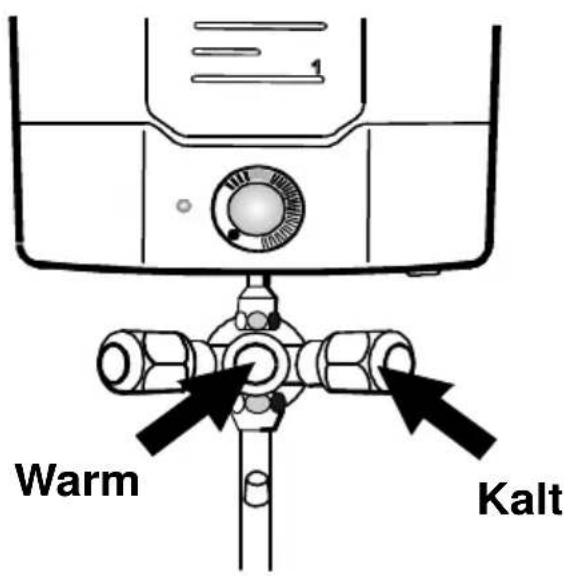

Wasserentnahme

Warmwasser-Ventilgriff rot markiert

Kaltwasser-Ventilgriff blau markiert

Während der Wasserentnahme kann gleichzeitig Kaltwasser zugemischt werden.

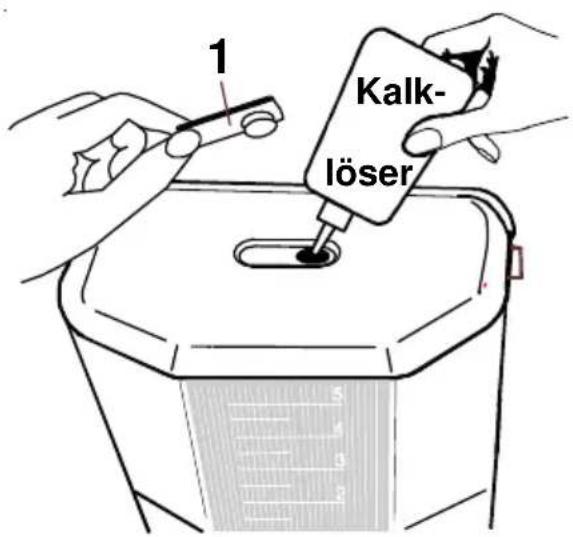

Entkalkung mit flüssigem Kalklöser

Entkalkungsdeckel (1) abheben. Wasser (ca. 1 l) und Entkalkungsmittel in vorgeschriebener Dosierung einfüllen. Gerätedeckel wieder aufsetzen. Wasser auf mittlere Temperatur erwärmen und Kalklöser ca. 30 min einwirken lassen.

Nicht kochen!

Inhalt entleeren, Gerät mehrmals mit frischem Wasser durchspülen, danach mit 5 l Inhalt aufkochen lassen und nach dem Entleeren nochmals mit klarem Wasser nachspülen.

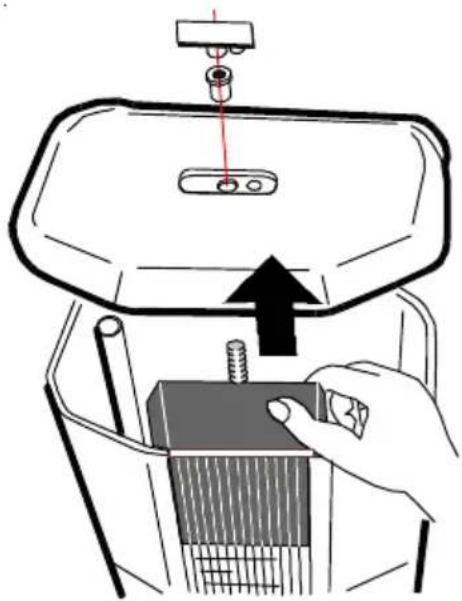

Schauglas-Entkalkung (Thermofix K)

Deckel abnehmen

Skalenabdeckung entfernen

und Schauglas reinigen

Vor Inbetriebnahme gut

durchspülen

Montageanweisung für den Fachmann

Montage- und Wasseranschluss

Das Gerät darf nur in einem frostfreien Raum montiert werden.

DIN 1988 und die Vorschriften des örtlichen Wasserwerkes sind zu beachten.

Wandbügel befestigen.

Langlöcher ermöglichen Seiten- und Höhenausgleich.

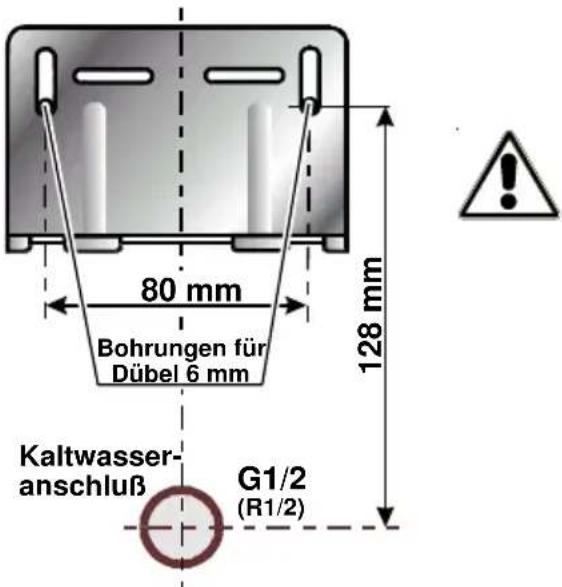

Montageschablone

Erforderliche Mindestabstände (siehe Techn. Daten Seite 4) dürfen nicht unterschritten werden.

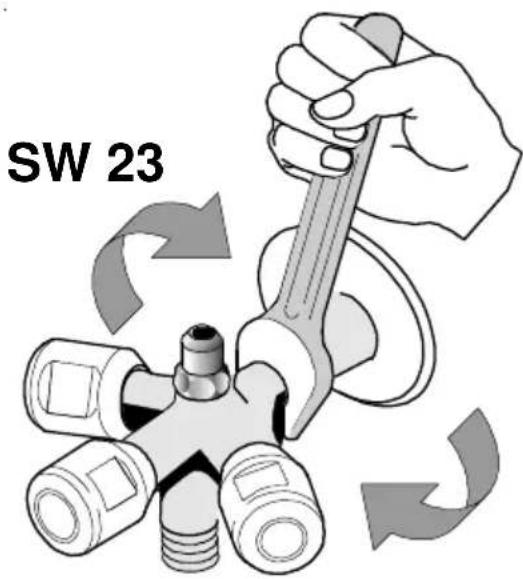

Armatur anbringen

Wasserleitung vor der Installation gut durchspülen.

Anschlussgewinde (11) muss G 1/2" (DIN ISO 228) haben.

Rohrleitung muss wandbündig verlegt sein.

Gewinde fachgerecht vorbereiten und einschrauben.

Schwenkauslauf mit Überwurfmutter muss senkrecht nach unten zeigen.

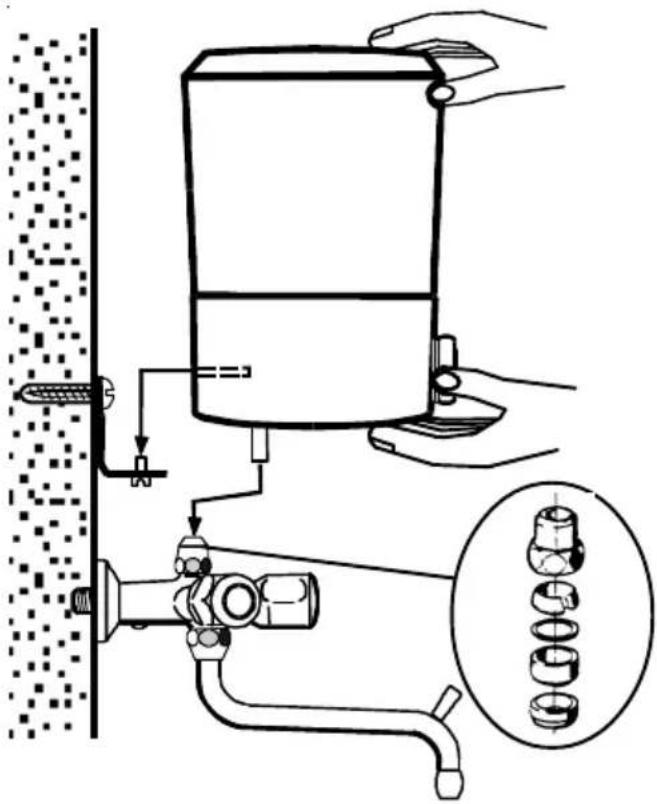

Wasserbehälter aufsetzen

Quetschverschraubung lösen und die Einzelteile in gleicher Reihenfolge auf das Verbindungsrohr aufschieben.

Aufsetzen, Quetschverschraubung nicht anziehen.

Gerät waagrecht ausrichten und Befestigungsschrauben fixieren.

Verschraubung wasserdicht festziehen.

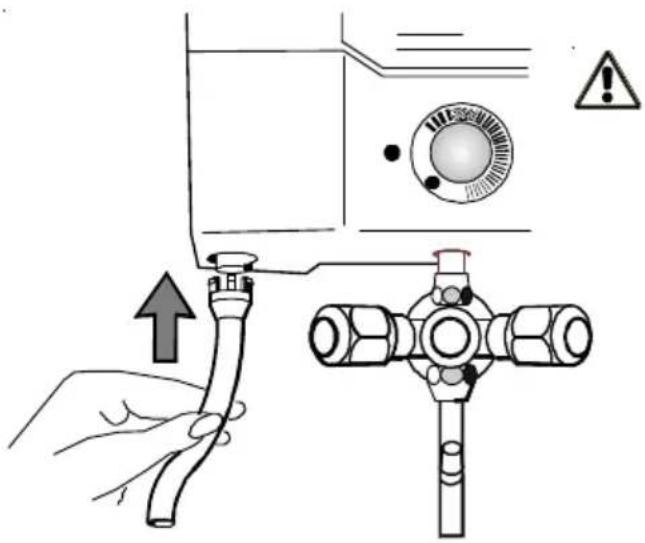

Überlaufrohr montieren

Das Überlaufrohr muss nach der Montage des Gerätes wie dargestellt eingesetzt werden.

Es darf nicht verschlossen oder verlängert werden!

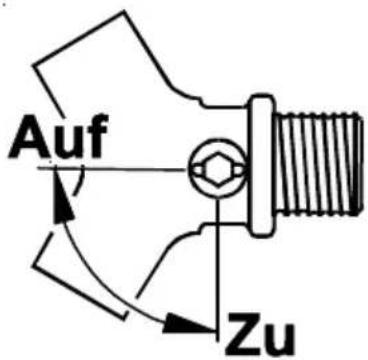

Wassermenge einstellen

Der maximale Durchfluss beträgt 7 l/min. Je nach vorhandenem Wasserdruck mit einem Schraubendreher oder Inbusschlüssel an der Drosselschraube (10) nachregulieren.

Prüfung: Füllmenge in 30 sec = 3,5 l

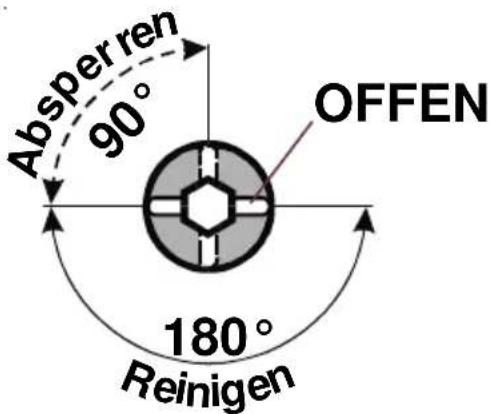

Reinigen und Absperren

Elektrischer Anschluss

Gerät muss erst wasserseitig angeschlossen werden.

VDE 0100 und die technischen Anschlussbedingungen sind zu beachten.

Der Anschluß muß über eine Schuko-Steckdose erfolgen. Die Anschlußleitung ist ca. 0,5 m lang.

Es ist empfehlenswert, für das Gerät einen eigenen Stromkreis vorzusehen.

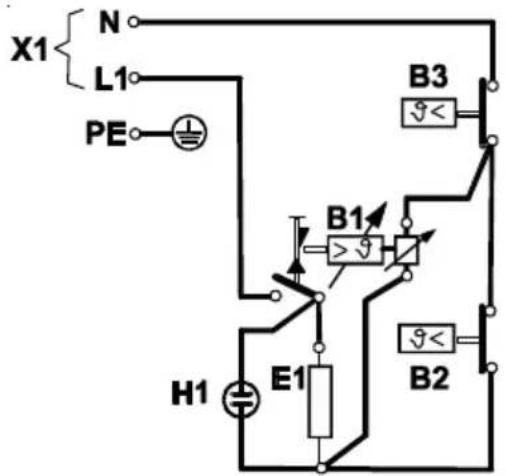

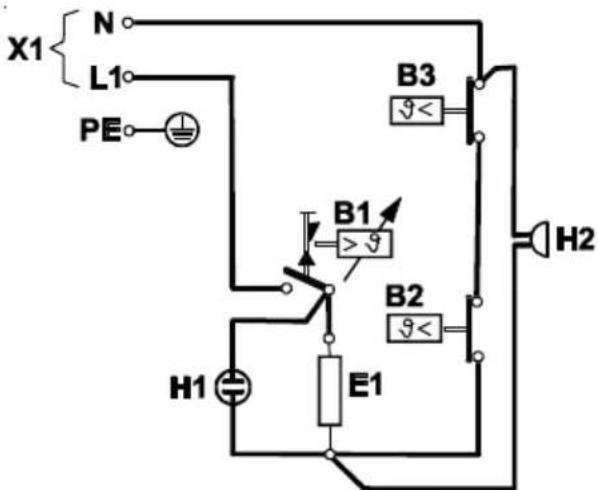

Schaltbild

Thermofix K

Thermofix GL

H1 = Signalleuchte

H2 = Summer

E1 = Heizung

X1 = Netzanschlußklemme

2-polig

B1 = Temperaturwählbegrenzer

B2 = Dampfregler

B3 = Übertemperatursicherung

Hinweis: Die Herstellung der Geräte erfolgt unter Beachtung der Trinkwasserverordnung TrinkwV 2000.

Vor Inbetriebnahme muß das Gerät gut durchgespült werden!

Die 1. Aufheizung sollte bei Maximaltemperatur erfolgen.

Inbetriebnahme und Kontrolle

Erste Inbetriebnahme hat durch den Fachmann zu erfolgen.

Die richtige Funktionsweise ist zu kontrollieren.

Dabei Schmutz und Rückstände von der Montage entfernen, Gerät gut durchspülen, Behälterinhalt aufkochen und nochmals durchspülen.

Dem Benutzer die Bedienung des Gerätes erklären.

Diese Anweisung nach der Installation dem Benutzer aushändigen!

Kundendienst

Durch Nichtbeachtung dieser Anweisung verursachte Beanstandungen können nicht anerkannt werden.

Bei Störungen, auf die nicht in dieser Anweisung hingewiesen wird, ist der Kundendienst zu Rate zu ziehen.

Elektrogeräte dürfen nur durch Elektrofachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Gefährdungen für den Benutzer entstehen können.

Anschriftenverzeichnis als Beilage. Im Servicefall werden diese Angaben benötigt.

Um Rückfragen zu vermeiden, Daten vom Typenschild übertragen.

Umwelt und Recycling

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie mit, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

AEG Haustechnik beteiligt sich gemeinsam mit dem Großhandel und dem Fachhandwerk/Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen. Überlassen Sie die Transportverpackung dem Fachhandwerk bzw. Fachhandel. Verkaufsverpackungen (Grüner Punkt) entsorgen Sie über DSD (Duales System Deutschland). Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

• Kunststoffteile sind, soweit vorhanden, folgendermaßen gekennzeichnet:

PE für Polyethylen, z.B. Verpackungsfolien; EPS für expandiertes Polystyrol, z.B. Styropor-Polsterteile (grundsätzlich FCKW-frei); POM für Polyoxymethylen, z.B. Kunststoffklammern; PP für Polypropylen, z.B. Spannbänder.

• Kartonteile sind aus Altpapier hergestellt.

Entsorgung von Altgeräten in Deutschland

Geräte mit dieser Kennzeichnung gehören nicht in die Restmülltonne und sind getrennt zu sammeln und zu entsorgen.

Die Hersteller sorgen im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Im Rahmen des Elektro- und Elektronikgerätegesetzes (ElektroG) und zum Schutz unserer Umwelt ist eine kostenlose Rückgabe bei ihrer kommunalen Sammelstelle möglich. Weitere Informationen erhalten Sie über ihre Kommune oder ihren Fachhandwerker/Fachhändler. Die Geräte oder Geräteteile dürfen nicht als unsortierter Siedlungsabfall über den Hausmüll bzw. die Restmülltonne beseitigt werden. Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz. Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien. Die Voraussetzung für eine Material-Wiederverwertung sind die Recycling-Symbole und die von uns vorgenommene Kennzeichnung nach DIN EN ISO 11469 und DIN EN ISO 1043, damit die verschiedenen Kunststoffe getrennt gesammelt werden können.

Entsorgung außerhalb Deutschlands

Die Entsorgung von Altgeräten hat fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen zu erfolgen.

F

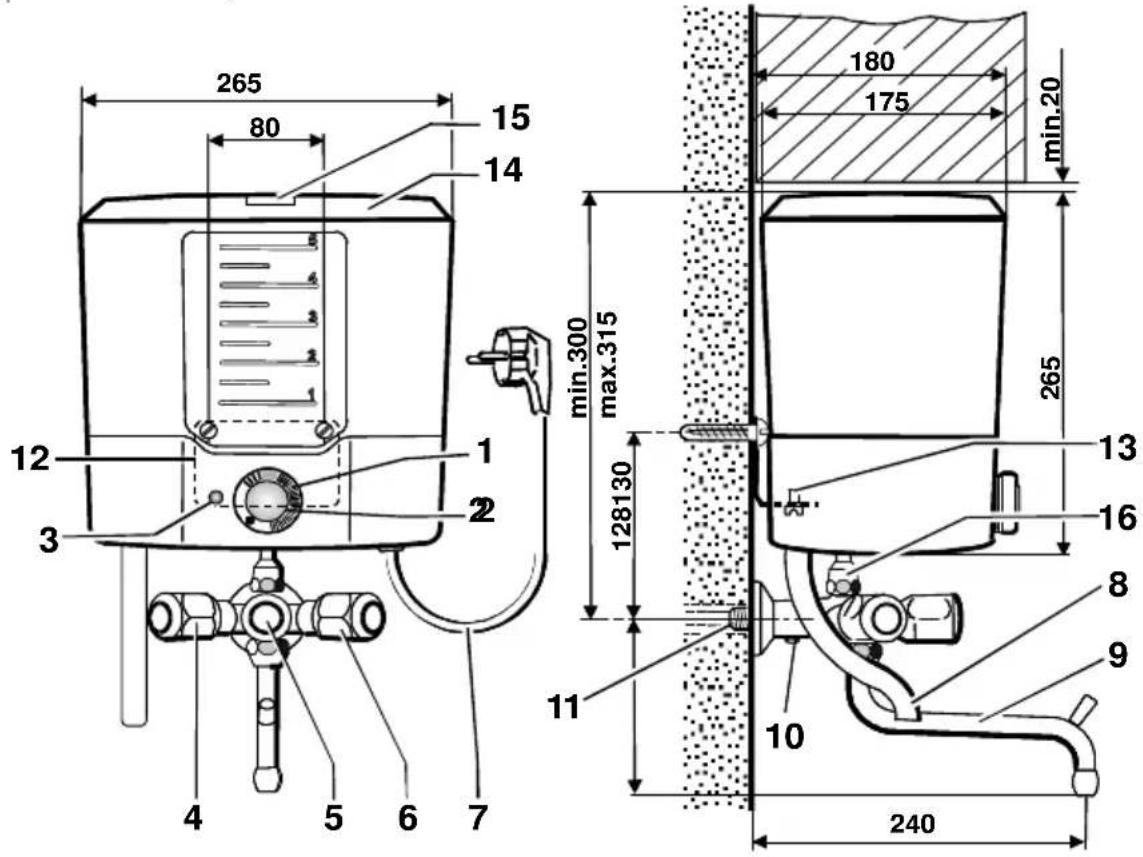

Technische Daten Thermofix K, GL
