MANUALE UTENTE Thermofix GL AEG

Istruzioni di montaggio e Istruzioni per l'uso

Inhaltsverzeichnis	Seite/Page/Pagina
Contenu
Inhoud Inhoud
Indice
Hinweise für den Benutzer	3
Indications pour l'utilisateur	13
Aanwijzingen voor de gebruiker	23
Istruzioni per l'utente	33
Maßbild	4
Données techniques	14
Technische gegevens	24
Dati tecnici	34
Gebrauchsanweisung für den Benutzer und Fachmann	5
Mode d'emploi pour l'utilisateur et le spécialiste	15
Gebruiksaanwijzing voor de gebruiker en de installerateur	35
Istruzioni per l'uso per l'utente e per lo specialista	45
Geräteaufbau	5
Constitution de l'appareil	15
Opbouw van het toestel	25
Conformazione dell'apparecchio	35
Funktion	5,6,7
Fonctionnement	15,16,17
Funktie	25,26,27
Funzionamento	35,36,37
Entkalkung	7,8
Détartrage	17,18
Ontkalken	27,28
Decalcificatione	37,38
Montageanweisung für den Fachmann	8
Instructions de montage pour le spécialiste	18
Montage-aanwijzing voor de installerateur	28
Istruzioni di montaggio per lo specialista	38
Montage und Wasseranschluß	8,9,10
Montage et raccordement hydraulique	18,19,20
Montage en wateraansluiting	28,29,30
Montaggio e collegamento dell'acqua	38,39,40
Elektrischer Anschluß	11
Alimentation électrique	21
Elektrische aansluiting	31
Collegamento elettrico	41
Schaltbild	11
Schéma électrique	21
Schakelschema	31
Schema elettrico	41
Inbetriebnahme und Kontrolle	11
Mise en marche et contrôle	21
In gebruik nemen en kontrole	31
Messa in funzione e controllo	41
Kundendienst	12
Service après-vente	22
Klantenservice	32
Servizio technique assistenza clienti	42
Serviceangaben	12
Indications sur le service après-vente	22
Aanwijzingen	32
Instruzioni di service	42
Umwelt	12
Environnement	22
Milieu	32
Ambiente	42

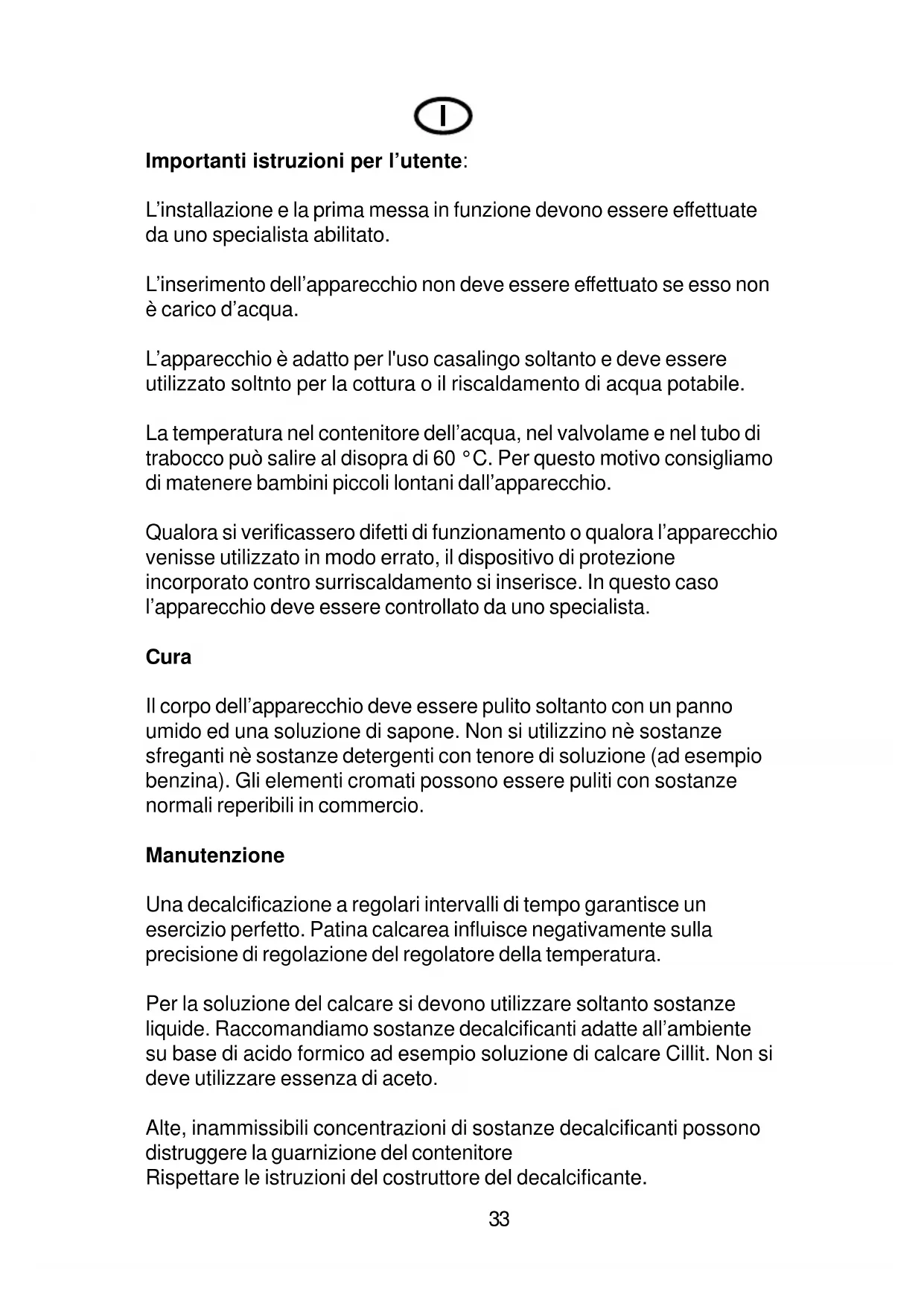

Important istruzioni per l'utente:

L'installazione e la prima messa in funzione devono essere effettuate da uno specialista abilitato.

L'insertimento dell'apparecchio non deve essere effettuato seesso non è carico d'acqua.

L'apparecchio è adatto per l'uso casalingo soltanto e deve essere utilizzato solnto per la cottura o il riscaldamento di acqua potabile.

La temperatura nel contentitore dell'acqua, nel valvolame e nel tubo di trabocco più salire al disopra di 60^ . Per quello motivo consigliamo di matenere bambini piccoli lontani dall'apparecchio.

Qualora si verificassero difetti di funzionamento o qualora l'apparecchio venisse utilizzato in modo errato, il dispositivo di protezione incorporato contro surriscaldamento si insertisce. In questo caso l'apparecchio deve essere controllato da uno specialista.

Cura

Il corso dell'apparecchio deve essere pulito soltanto con un panno umido ed una soluzione di sapone. Non si utilizzino ne sostanze sfreganti ne sostanze detergenti con tenore di soluzione (ad esempio benzina). Gli elementi cromati possono essere puliti con sostanze normali reperibili in commercio.

Manutenzione

Una decalcificazione a regolari intervalli di tempo garantisce un esercizio perfetto. Patina calcarea influisce negativamente sulla precisione di regolazione del regolatore della temperatura.

Per la soluzione del calcare si devono utilizzato sostanzi liquide. Raccomandiamo sostanzi decalcificanti adatte all'ambiente su base di acido formico ad esempio soluzione di calcare Cillit. Non si deve utilizzato essenza di aceto.

Alte, inammissibili concentrazioni di sostanze decalcificanti possono distruggere la guarnizione del contentatore Rispettare le istruzioni del costruttore del decalcificante.

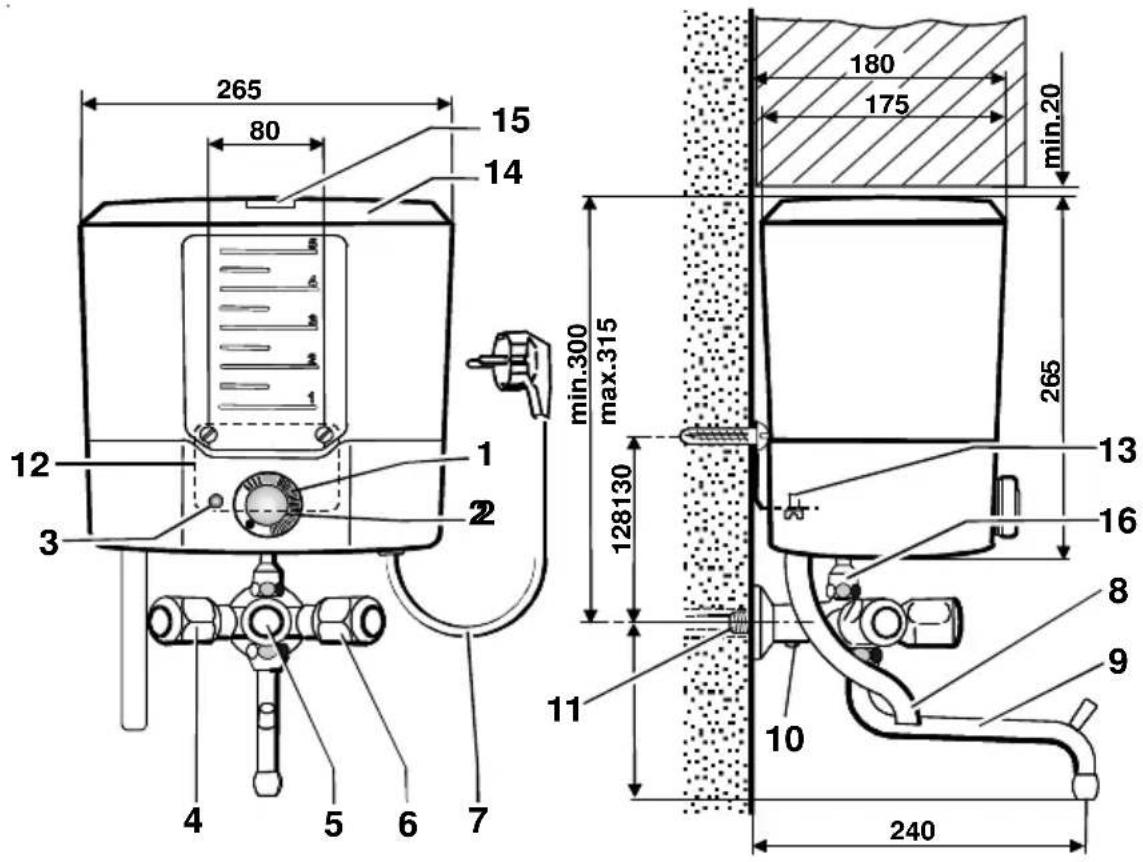

Dati tecnici

La distanza minima laterale in direzione pensili deve ammontare a 30~mm

1 Selettore della temperatura
2 Pulsante di inscriptione
3 Lampada di segnalazione
4 Valvola di carica
5 Valvola dell'acqua calda
6 Valvola dell'acqua fredda
7 Cavo di collegamento elettrico con spina omologata europea (0,5 m di lunghezza)
8 Tubo di trabocco
9 Scarico orientabile
10 Vite di strozzamento
11 Collegamento dell'acqua fredda
12 Staffa di fissaggio su parete
13 Vite per dispositivo di fissaggio su parete
14 Coperchio del contentatore
15 Apertura di decalcificazione
16 Collegamento a vite schiacciato

Questo apparecchio rispetta le seguenti direttive:

• "Direttiva per bassa tensione" 73/23/C.E. del 19/02/1973 - compresa la direttiva di modifica 93/68/C.E.

• della "Direttiva EMV" (compatibilità elettromagnetica) 89/336/C.E. del 03/05/1989, compresa la direttiva di modifica 92/31/C.E.

Istruzioni per l'uso per l'utente e per lo specialista

Conformazione dell'apparecchio

Il bollitore d'acqua Thermofix più riscaldare (cuocere) fino a max. 5 litri di acqua da 30^ fino a 100^ .

Il valvolame di miscelazione appartiene all'estensione di fornitura dell'apparecchio ed ha una filettatura di collegamento di G 1/2".

Thermofix K:

Contenitore in materiale plastico, valvolame cromato a 3 elementi.

Disinserimento della temperatura sono all'ambito

Punto di disinserimento della bollitura a partire dall'ambito fino alla battuta finale.

Dopo ave raggiunto la temperatura richiesta

I'apparecchio si disinserisce definitivamente alla reinserirsi.

Automatica di continuazione della cottura dall'ambito fino alla battuta finale.

Thermofix GL:

Contenitore di vetro, valvolame cromato a tre elementi, regolazione della temperatura come nel Thermofix K.

Disinserimento della temperatura sono all'ambito

Automatica di continuazione della cottura a partire dall'ambito fino al disinserimento finale con segnalazione di cottura. Dopo averer raggiunto al temperatura richiesta l'apparecchio si disinserisce e dello raffreddamento si reinserisce.

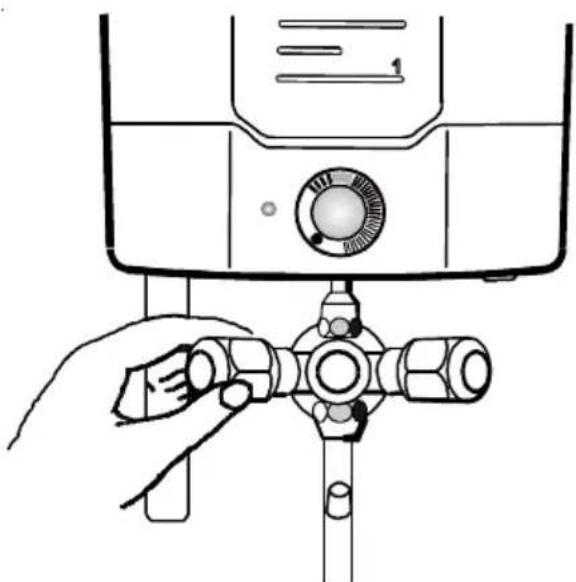

Carica dell'apparecchio

Quantitativo di carica da una tazza fino a 5 litri

Manopola della valvola bianca sul lato sinistro.

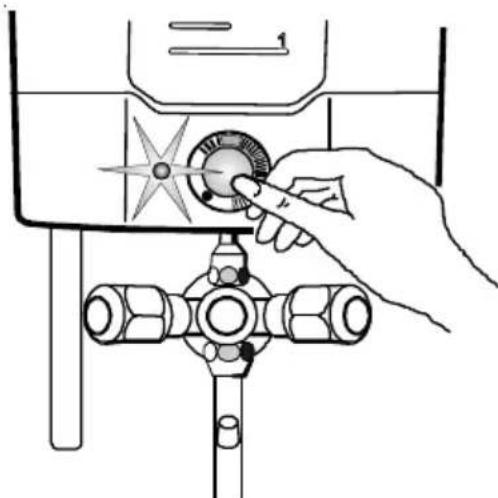

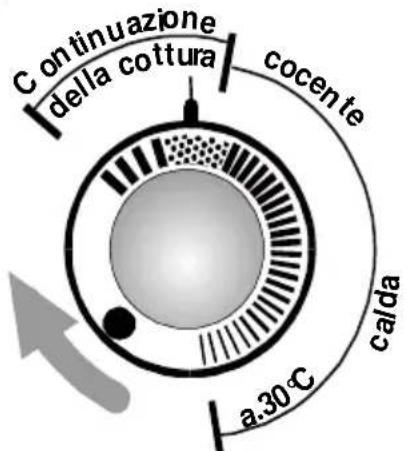

Presezione dell temperature

Ambito di Scala: fino a

Temperatura dell'acqua calda da ca. 30^ fino all'ebollizione

Ambito di Scala fino alla battuta finale acqua bollente

Ambito dell'automatica di continuazione della cottura per consumo ridotto di energia

Termofix K: Disinserimento del punto di cottura

Thermofix GL: Automatica di continuazione della cottura supplementarmente con segnalazione di cottura

Inserimento dell'apparecchio

Se l'apparecchio è in fase di riscaldamento la lampadina di controllo si accende.

Disinserimento dell'apparecchio

Rotare il selettore della temperatura sulla battuta sinistra. La lampadina di controllo si spegne.

Durante la cottura, dal tubo di riversamento o di trabocco fuoriesce vapore!

Prelevamento di acqua

Acqua calda

Manopola di valvola con marcatura rossa

Acqua fredda

Manopola di valvola con marcatura blù

Durante il prelevamento dell'acqua si può effettuare

contemporaneamente la miscelazione supplementare di acqua fredda

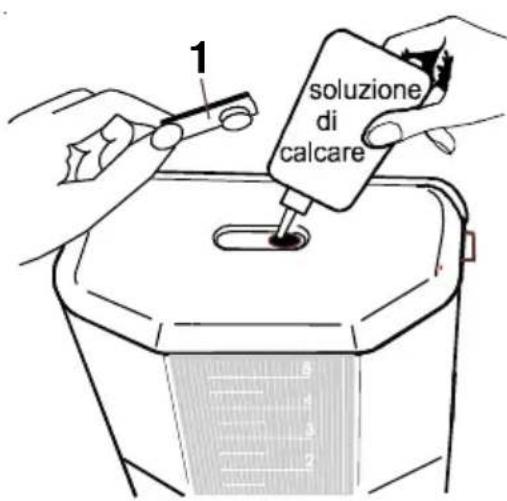

Decalcificazione con soluzione liquida di calcare

Asportare il coprigiunto di copertura (1) quando l'apparecchio è freddo.

Effettuare la carica dell'acqua (ca. 1 litro) e della soluzione di decalcificazione nel dosaggio richiesto.

Chiudere l'orifizio.

Riscaldare l'acqua fino a raggiungere una temperatura media e fare reagire la soluzione di calcare per ca. 30 minuti.

Non cuocere!

Effettuare l'evacuation del contento.

Sciacquare più volte l'apparecchio con acqua fresca, après di ciò farvi cuocere 5 litri di acqua e dopo averlo svuotato risciacquare allauna volta con acqua chiara.

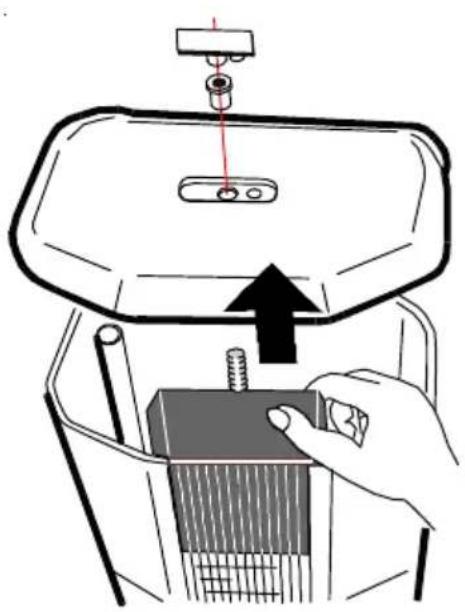

Decalcificazione del vetro di ispezione (nel Thermofix K,)

Smontare il coperchio,
Smontare la copertura della Scala e pulire il vetro di ispezione.
Prima dell'avviamento in funzione effettuare un buon risciacquo.

Istruzioni di montaggio per lo specialista

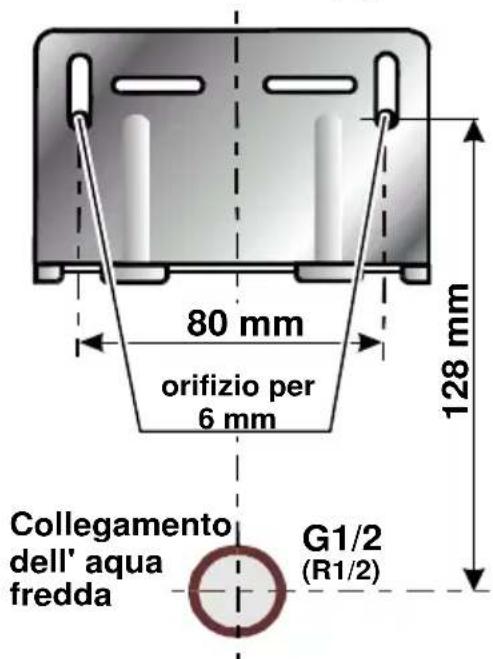

Collegamento di montaggio e collegamento dell'acqua

L'apparecchio deve essere montato soltanto in un locale, nel quale non vi è gelo. Si devono rispetto sa la DIN 1988 sua le prescrizioni dell'ente locale di erogazione dell'acqua.

Effettuare il fissaggio delle staffe di parete.

I fori lunghi permiettono la compensazione sia in altezza, sia laterale.

Staffa di montaggio

Le distanze minime richieste (vedansi dati tecnici a pagina 34) non devono essere trasgredite.

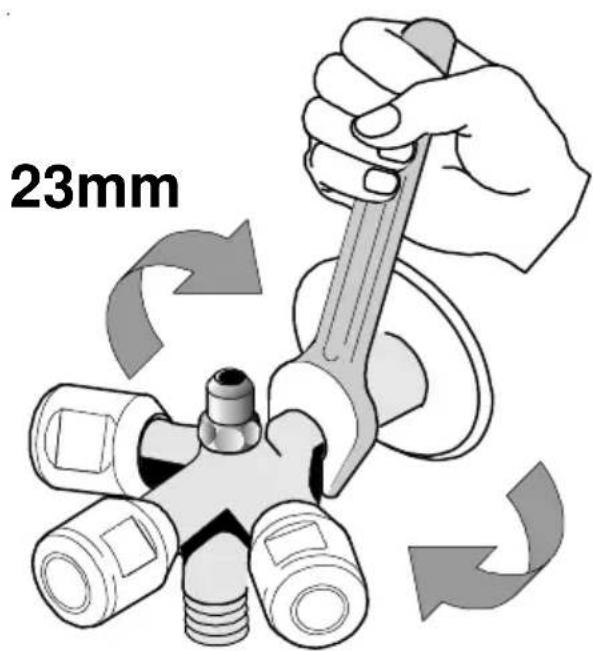

Montaggio del valvolame

Prima dell'installazione, effettuare un buon lavaggio della tubazione dell'acqua.

La filettatura di collegamento (11) delve ave G 1/2" (DIN ISO 228). Il tubo delve essereosto in opera a raso di parete.

La filettatura deve essere
preparrata a perfetta opera d'arte.
Dopo di ciò avvitare.
Il dispositivo orientabile di
evacuazione con dato a cappello
deve essere disporto
verticalmente in direzione lato
inferiore.

Applicazione del contentitore dell'acqua

Mollare il collegamento schiacciato a vite ed applicare i singoli elementi nella stesse ordine sul tubo di collegamento. Effettuare l'applicazione, avvitare leggermente il collegamento a vite schiacciato. Disporre l'apparecchio in posizione orizzontale e fissare le viti di fissaggio.

Avvitre perfettamente a perfetta tenuta il collegamento a vite.

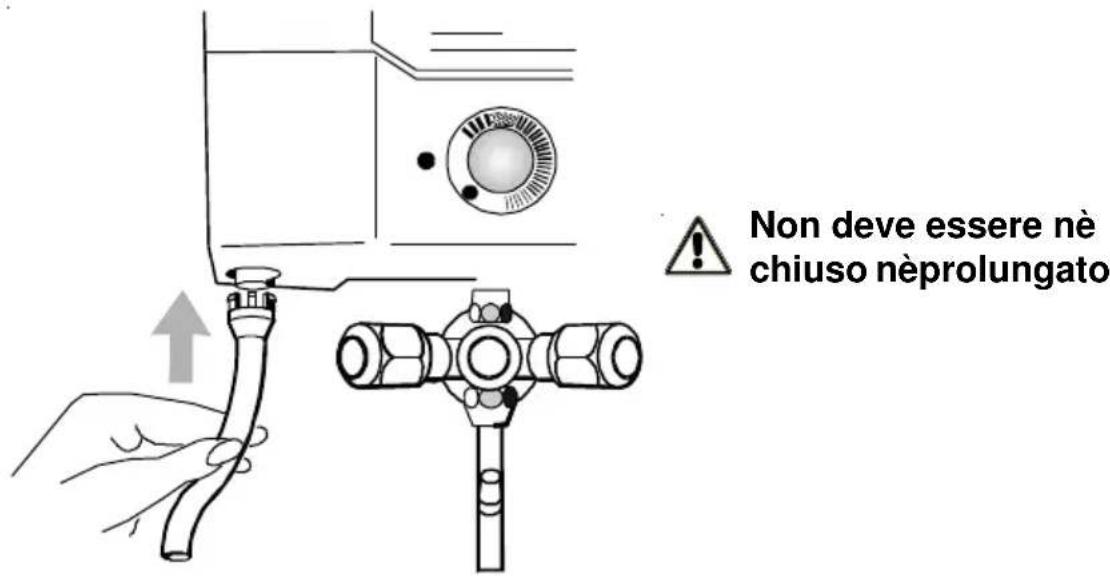

Montaggio del tubo di trabocco

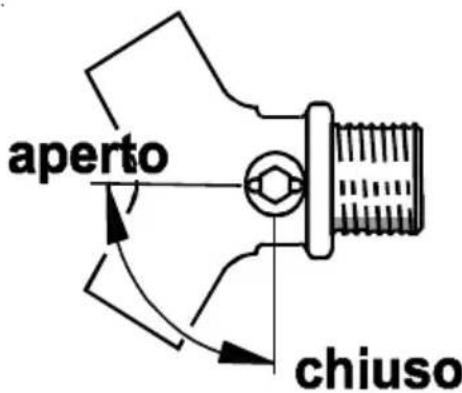

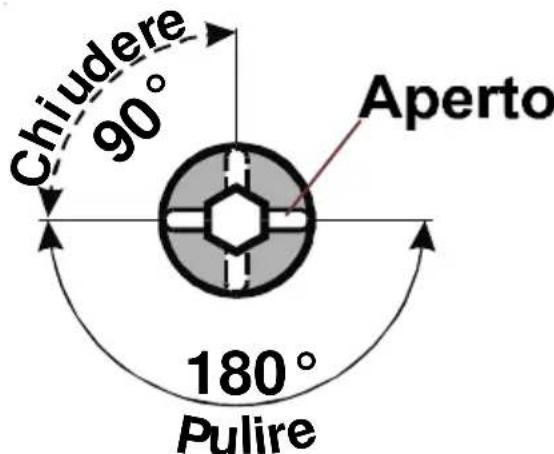

Regolazione del quantitativo di acqua

Il passaggio massimo ammonta a 7 l/min. La vite di strozzamento (10) deve essere regolata secondariamente mediante un cacciavite o una chiave con maschio esagonale in base alla pressione essere dell'acqua.

Controllo: Quantitativo di carica in 30 sec. = 3,5 l.

Pulire e chiudere

Collegamento elettrico

L'apparecchio deve essere collegato innanzitutto all'acqua.

Si devono rispetto la VDE 0100 e le condizioni tecniche di collegamento. Il collegamento deve avere luogo mediante una presa con contatto di messa a terra. La lunghezza del cavo di collegamento è di 0,5 m.

Per l'apparecchio raccomandiamo un proprio circuito di corrente

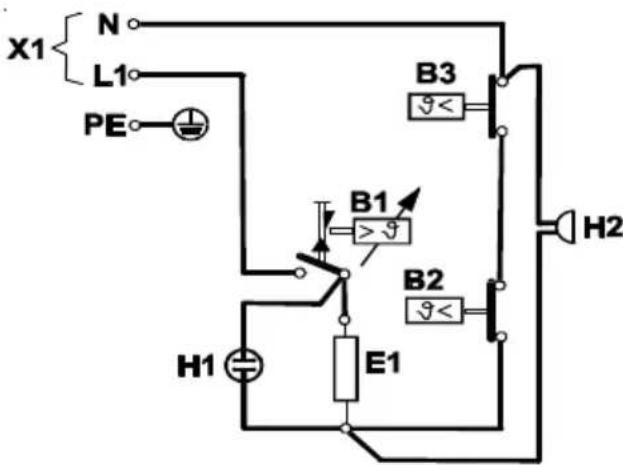

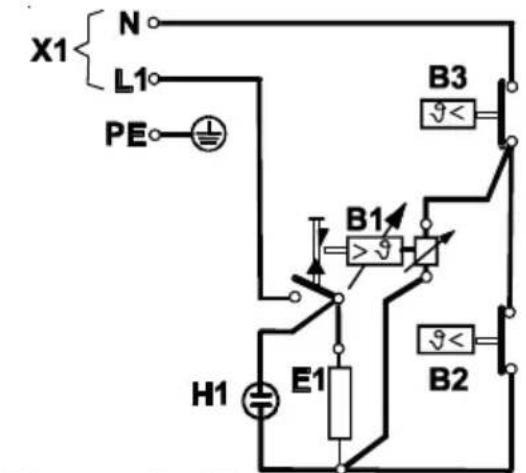

Circuito elettrico Thermofix K

Thermofix GL

H1 =Lampadina di segnalazione

H2=Cicalino

E1 = Riscaldamento

X1 = Morsetto di collegamento a rete bipolare

B1 = Limitatore della temperatura

B2 = Regolatore del vapore

B3 =Fusibile di sovratempatura

Messa in funzione e controlo

La prima messa in funzione deve essere effettuata da uno specialista.

Si deve controllare che l'apparecchio funzioni perfettamente.

In questo caso eliminare sporco e residui di montaggio, sciacquare perfettamente l'apparecchio, fare cuocere il contentuto del serbatoio e rieffettuare il risciacquo.

Spiegare all'utente il modo di utilizzato l'apparecchio.

Dopo l'installazione le presenti istruzioni devono essere consegnate all'utente!

Servizio technique assistenza clienti

Reclamazioni sorte dal non rispetto delle presenti istruzioni per l'uso non vengono considerate. Per difetti verificati e non conteni in queste istruzioni per l'uso si deve interpellare il servizio technique assistenza clienti.

Apparecchi elettrici devono essere riparati sostanto da elettricisti, poichè riparazioni inappropriate posso sono causare pericoli di rilevante entità per l'utente.

In caso di service si rendono necessari i dati seguenti

Acclusa una lista di indirizzi.

Tutela dell'ambiente e riciclaggio

Affinché il vostro apparecchio non subisce danni durante il trasporto,ippo è stato imballato con cura.

Per contribuire alla tutela del nostro ambiente, vi chiediamo di smaltire in modo appropriato il materiale utilizzato per l'imballaggio dell'apparecchio.

Smaltimento degli appearecchi usati

Gli apparecchi che recano il contrassegno riportato a fianco non devono essere smaltiti insieme ai rifiuti urbani, ma vanno raccolti e smaltiti separatamente. Lo smaltimento degli apparecchi usati va eseguito a regola d'arte, in conformità con le prescrizioni e leggi vigenti localmente in materia.

Diritto di effettuare modifiche
