GEBRUIKSAANWIJZING Thermofix GL AEG

Montage- en gebruiksaanwijzing

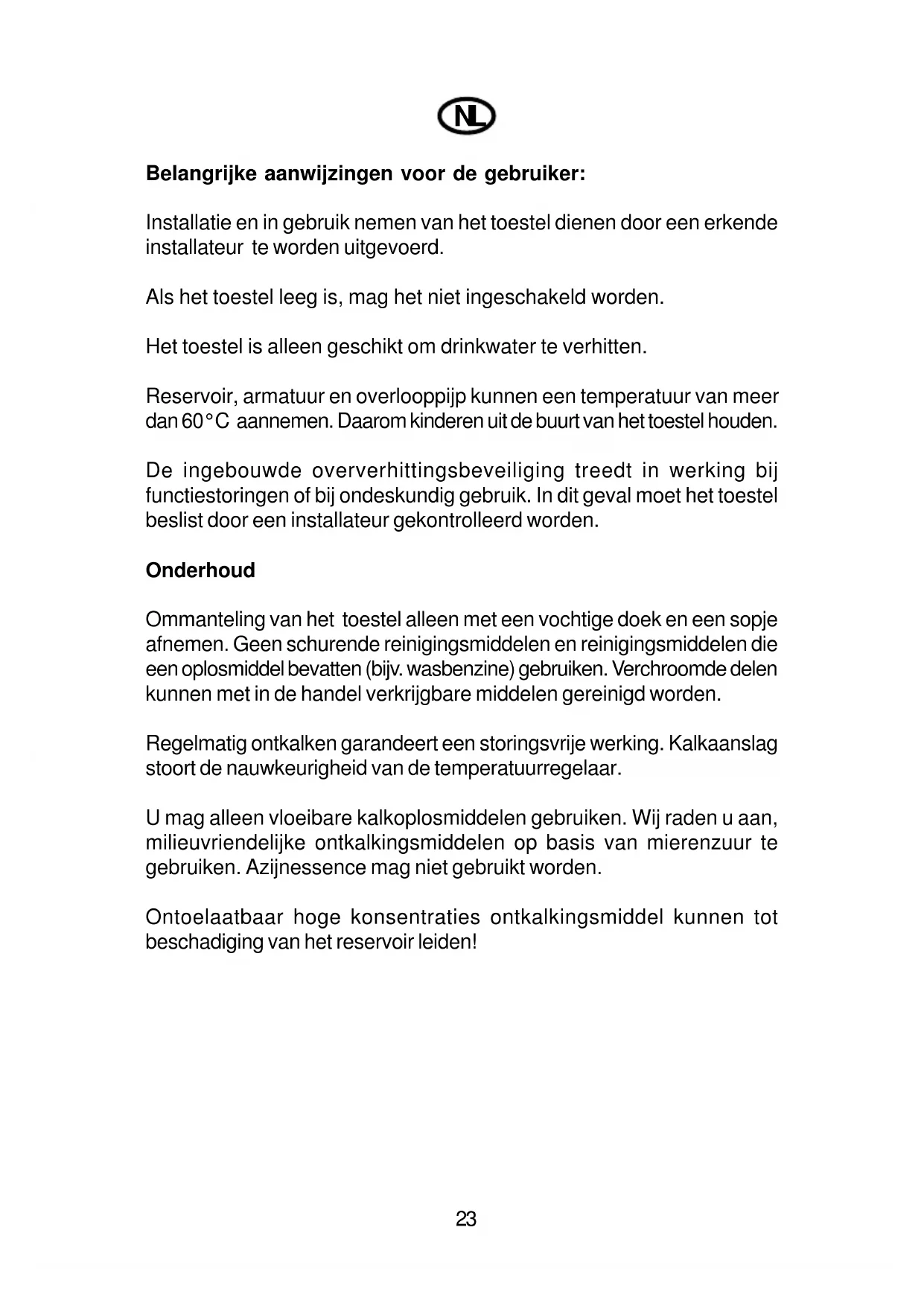

Belangrijke aanwijzingen voor de gebruiker:

Installatie en in gebruik nemen van het toestel dienen door een erkende installateur te worden uitgevoerd.

Als het toestel leeg is, mag het nicht ingeschakeld worden.

Het toestel is alleen geschikt om drinkwater te verhitten.

Reservoir, armatuur en overlooppijp können een temperatuur van meer dan 60^ C aannemen. Daarom kinderen uit de buurt van het toestel honden.

De ingebouwde oververhittingsbeveiliging treedt in werkung bij functiestoringen of bij ondeskundig gebruik. In dit geval moet het toestel beslist door een installmenter gekontrolleerd worden.

Onderhoud

Ommanteling van het toestel alleen met een vochtige doek en een sopje afnemen. Geen schurende reinigingsmiddelen en reinigingsmiddelen die een oplosmiddel bevatten (bijv. wasbenzine) gebruiken. Verchroomde delen können met in de handel verkrijgbare middelen gereinigd worden.

Regelmatig ontkalken garandeert een storingsvrije werkinq. Kalkaanslag stoort de nauwkeurigheid van de temperatuurregelaar.

U mag alleen vloeibare kalkoplosmiddelen gebruiken. Wij raden u aan, milieuvriendelijk ontkalkingsmiddelen op basis van mierenzuur te gebruiken. Azijnessence mag nicht gebruikt worden.

Ontoelaatbaar hoge konsentraties ontkalkingsmiddel{kunnen tot beschadiging van het reservoir leiden!

Attentie: Minimumafstand van de zijkant van hangkasten minstens 30 mm

1 Kiesschijf voor 8 Overloopbuis de temperatuur 9 Zwenkkraan
2 Inschakelknop 10 Smoorschroef
3 Lampje 11 Aansluiting voor koud water
4 Vulventiel 12 Beugel voor bevestiging aan de muur
5 Warmwaterventiel 13 Schroef voor bevestiging aan de muur
6 Koudwaterventiel 14 Deksel van het reservoir
7 Aansluitleiding 15 Ontkalkingsopening met Eurostekker 16 Klemschroefverbinding (0,5 m lang)

Dit toestel kommt overeen met de volgende richttijnen:

• de "Richtlij voor lage spanning" 73/23/EEG v. 19.02.1973-inclusief de wijzigingsrichtlijn 93/68/EEG

• de "EMV-richtlijn" 89/336/EEG v. 03.05.1989, inclusief de wijzigingsrichtlijn 92/31/EEG

Gebruiksaanwijzing voor de gebruiker en de installmenteur

Opbouw van het toestel

Het kokendwatertoestel Thermofix kan maximaal 5 liter water van ca. 30^ tot 100^ (koken) verwarmen.

Het vul-/mengarmatuur worden met het toestel meegeleverd en hebft een G 1/2 aansluiting.

Thermofix K:

Reservoir kunststof, drie-knops-armatuur verchroomd.

Temperatuuruitschakeling tot bereik

Kookpuntuitschakeling v. tot einde schaal.

Na bereiken van de temperatuur schakelt het toestel uit en na afkoelen\ weer aan.

Thermofix GL:

Reservoir glas, drie-knops-armatuur verchroomd.

Temperatuuruitschakeling tot bereik

Kookt automatisch door vanaf bereik teindelijke uitschakeling met kooksignaal. Na bereiken van de temperatuur schakelt het toesteluit en na afkoelen wee aan.

Toestel vullen

Vulhoeveelheid van 1 kopjetot 5 liter witte knop links.

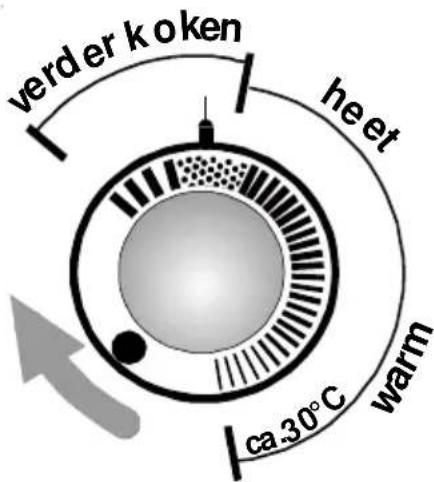

Temperatuurkiezen

Schaalbereik: tot

Watertemperatuur van ca. 30^ tot koken.

Schaalbereik tot einde schaal = kokend water.

Thermofix K: kookpuntuitschakeling.

Thermofix GL: doorkookautomaat met extra kooksignaal.

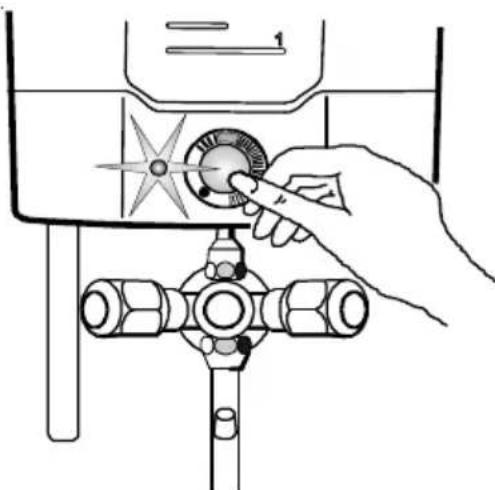

Toestel inschakelen

Als het toestel opwarmt, brandt het kontrolelampje.

Toestel uitschakelen

Temperatuurkiezer zo ver möglichk linksom draaien.

Kontroleampje gaat UIT.

Tijdens het koken komt er hete stoom uit het overlooppijpje!

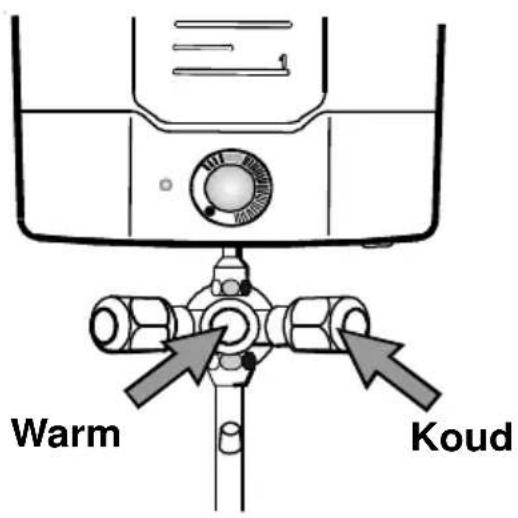

Water tappen

Koud water blauwe knop

Tijdens het tappen van heet water kan tegelijk koud water worden bijgemengoed.

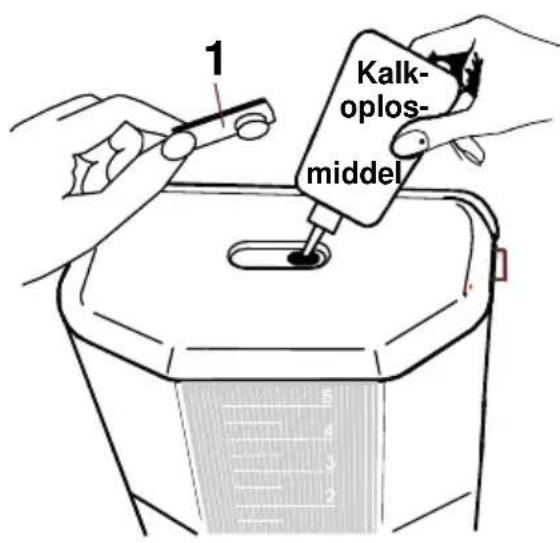

Ontkalken met vloeibare kalkoplosser

Toestellaten afkoelen.

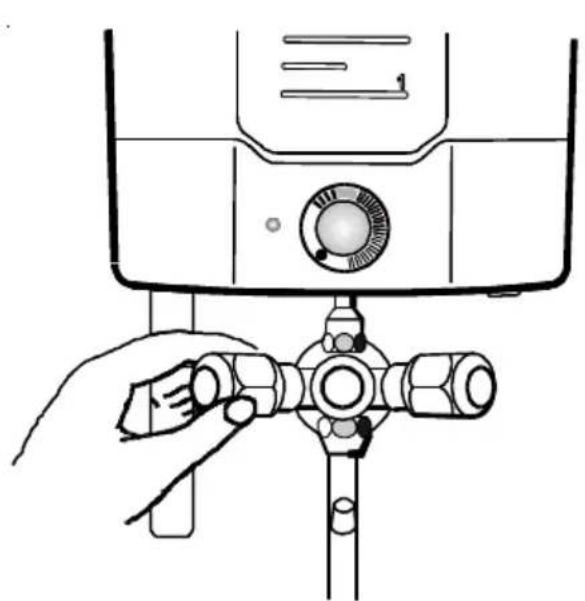

Afsluitdop (1) lostrekken.

Water (ca. 1 liter) en

ontkalkingsmiddel in

voorgeschreve den dosering in het toestel gieten.

Opening aflsuiten.

Water op middelste

temperatuur verwarmen en

kalkoplosser ca. 30 minuten

laten inwerken.

Niet koken!

Toestel leeg laten lopen.

Toestel enkele malen met vers

water doorspoelen, daarna

geheel vullen, laten koken en

na het tappen nogmaals met

schoon water naspoelen.

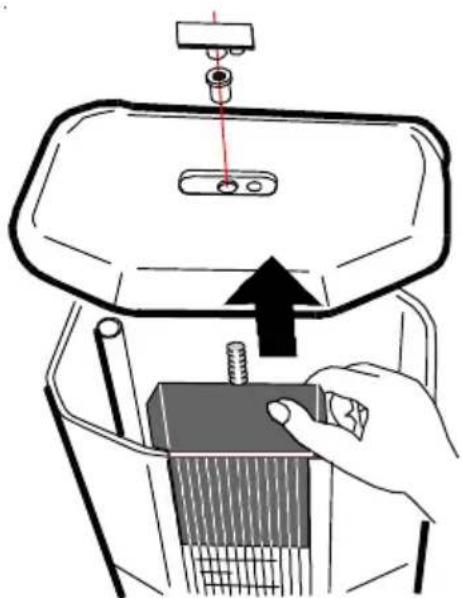

Peilglas ontkalken bij Thermofix K

Deksel afnemen.

Afdekplaat verwijderen en peilglas reinigen.

Vór het werk in gebruik nemen goed doorspoelen.

Montage-aanwijzing voor de installmenteur

Montage en wateraansluiting

Het toestel mag alleen in een vorstvrije ruimte gemonteerd worden. Aan de landelijkke voorschriften要去 strikt de hand worden gehonden. Wandbeugels bevestigen.

Door de langwerpige gaten=kunt u opzij en omhoog en omlaag kompenseren.

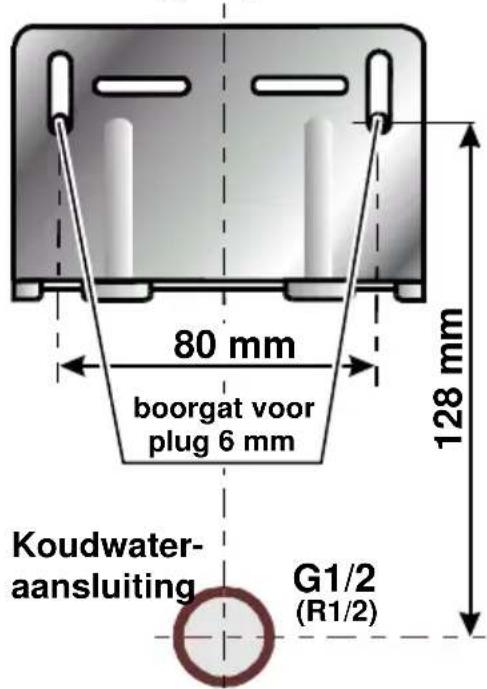

Montagesjabloon

De vereiste minimale afstanden (zie technische gegevens, pag. 24)要去 beslist worden aangehouden.

Armatuur aanbrengen

Waterleiding vór de installment goed doorspoelen.

Wartelschroefdraad moet G 1 / 2 " zijn.

De watertoevoerleiding moet in de muur liggen.

Schroefdraad met tape omwinden en inschroeven.

De uitloop met wartel van het armatuur dient loodrecht maar beneden te wijzen.

Steeksleutel 23

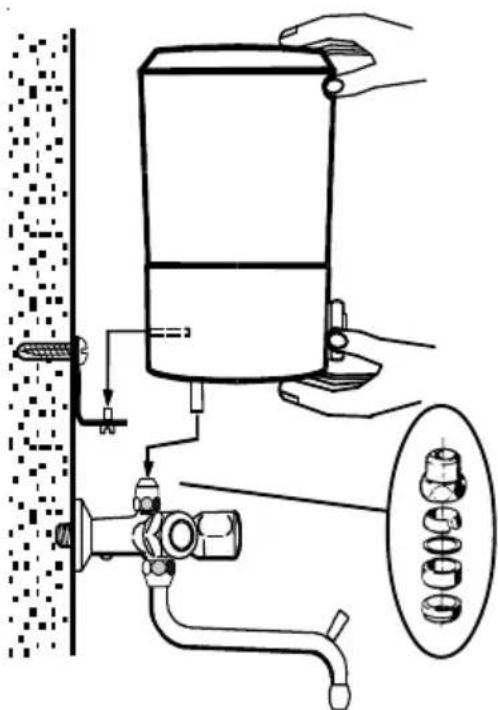

Waterreservoir opzetten

Wartel losdraaien en de onderdelen in bezelfde volgorde op de verbinderingspijpschuiven.Opzetten, wartel ie's aandraaien.Toestel horizontal richten en bevestigingschroeven vastdraaien.

Schroefverbinding waterdicht vastdraaien.

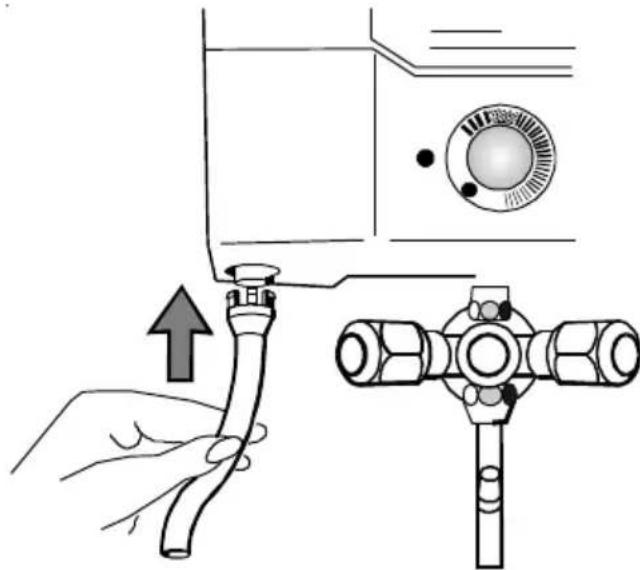

Overlooppijp monteren

De overlooppijp要去 na de montage van het toestel zo worden aangebracht als op de tekening is afgebeeld.

Mag nicht afgesloten of verlengd worden!

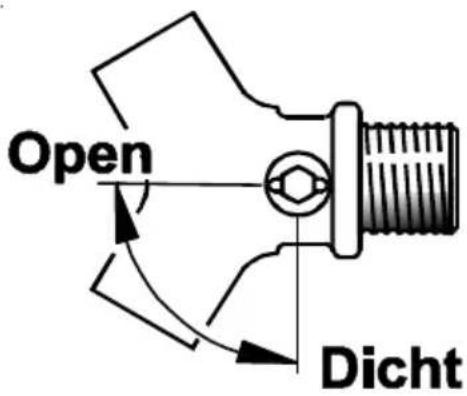

Waterhoeveelheid instellen

De maximale doorstroming bedraagt 7 liter per minuut. Afhankelijk van de waterdruk met een schroevedraier of inbussleutel de regelschroef (10) nastellen.

Kontrole: vulhoeveelheid in 30 sekonden = 3,5 liter.

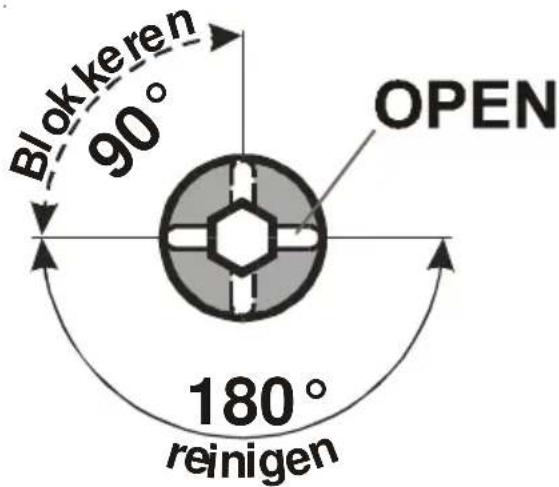

Reinigen en blokkeren

Elektrische aansluiting

Het toestel moet eerst aan de waterleiding worden aangesloten.
Aan de landelijkke voorschriften要去 strikt de hand worden gehonden.
Aansluiting aan een stopkontakt met randaarde. Het aansluitsnoer is ca. 0,5 m lang.

Te overwegen is voor het toestel eenAPEte groep te installeren.

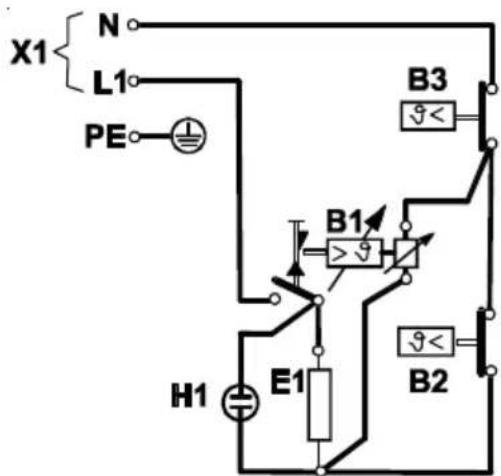

Schakelschema

Thermofix K

Thermofix GL

H1 = signaallamp

H2= zoemer

E1=verwarmingselement

X1=netaansluitklem 2-pol.

B1= temperatuurkeuzebegrenzer

B2= stoomregelaar

In gebruik nemen en kontrole

Het in gebruik nemen dient door een erkend installateur te geschieden. Gecontroleerd moet worden of het toestel goed functioneert.

Daar bij vuil en resten van de montage verwijderen, toestel goed doorspoelen, 5 liter water koken en toestel nogmaals doorspoelen.

De bediening van het toestel uitleggen aan de gebruiker.

Deze gebruiksaanwijzing na de installmentie aan de gebruiker overhandigen!

Klantenservice

De fabrikant is Niet aansprakelijk voor schade aan het toestel of voor andere gevaarlijke situatuies die het gevolg zichn van Niet in ache nemen van deze montage- en gebruiksaanwijzing.

Als u voor een storing geen aanwijzing in deze gebruiksaanwijzing vindt, dan neemt u Kontakt op met once afdeling Klantenservice, afd. reparatie-aanname.

Reparaties aan elektrische toestellen mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties können tot aanzienlijke risiko's voor de gebruiker leiden. Wend u waarom.altijd tot once afdeling Klantenservice. Alleen originele AEG-onderdelen voldoen aan alle eisen!

Geef de Klantenservice deze [ ` ] gegevens van uw toestel op:

Om deze nummers bij de hand te hebben,kest u ze het Beste hierboven en voorop deze gebruiksaanwijzing noteren.
