Produkttyp	Warmwasserbereiter für kochendes Wasser
Marke	AEG
Modell	Thermofix K
Kapazität	5 Liter (von 1 Tasse bis 5 L)
Temperaturbereich	30 °C bis 100 °C (Siedepunkt)
Stromversorgung	230 V ~ 50 Hz, Schuko-Stecker
Leistung	Ca. 2.000 W
Wassertankmaterial	Kunststoff
Armatur	Verchromt mit drei Hebeln (Heißwasser, Kaltwasser, Mischung)
Sicherheit	Überhitzungsschutz, Siedesicherheit, automatische Abschaltung
Wasseranschluss	Gewinde G 1/2" (DIN ISO 228)
Netzkabellänge	0,5 m
Max. Durchfluss	7 L/min (einstellbar über Drosselschraube)
Reinigung	Feuchtes Tuch und Seifenlösung; keine Scheuer- oder Lösungsmittel
Entkalkung	Flüssiger Entkalker auf Ameisensäurebasis (z.B. Cillit); keinen konzentrierten Essig verwenden
Konformität	Niederspannungsrichtlinie (73/23/EWG) und EMV-Richtlinie (89/336/EWG)
Installation	Durch Fachpersonal; seitlicher Mindestabstand 30 mm; nicht dem Frost aussetzen

Häufig gestellte Fragen - Thermofix K AEG

Wie entkalke ich den Thermofix K Warmwasserbereiter?

Verwenden Sie einen flüssigen Entkalker (auf Ameisensäurebasis, wie Cillit). Entfernen Sie die Kappe der Entkalkungsöffnung, gießen Sie 1 Liter Wasser und das dosierte Produkt ein, verschließen Sie, erhitzen Sie auf mittlere Temperatur (ohne zu kochen) für 30 Minuten, leeren Sie, spülen Sie mehrmals, kochen Sie dann 5 L Wasser auf und spülen Sie erneut.

Was tun, wenn die Kontrollleuchte nicht leuchtet?

Überprüfen Sie, ob das Gerät ordnungsgemäß eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Tank Wasser enthält: Das Gerät darf nicht trocken betrieben werden. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Kann ich Essig zum Entkalken des Geräts verwenden?

Nein, die Verwendung von konzentriertem Essig ist strengstens untersagt. Dies könnte die Dichtung des Tanks beschädigen. Verwenden Sie ausschließlich einen geeigneten flüssigen Entkalker.

Wie stelle ich die abgegebene Wassermenge ein?

Der maximale Durchfluss beträgt 7 L/min. Verwenden Sie einen Schraubendreher oder Inbusschlüssel, um die Drosselschraube (Markierung 10) einzustellen. Überprüfen Sie durch Messen der in 30 Sekunden gefüllten Menge: Sie sollte 3,5 Liter betragen.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Das Gerät muss von einem Fachmann installiert werden. Niemals ohne Wasser in Betrieb nehmen. Nur zum Erhitzen von Trinkwasser verwenden. Die Oberfläche und der Überlaufschlauch können sehr heiß werden: Das Gerät außerhalb der Reichweite von Kindern platzieren.

Wie reinige ich die Außenseite des Geräts?

Reinigen Sie das Gehäuse mit einem feuchten Tuch und einer Seifenlösung. Verwenden Sie keine Scheuermittel oder lösungsmittelhaltige Produkte (Benzin). Verchromte Teile können mit handelsüblichen Reinigern gereinigt werden.

Was bedeutet das akustische Signal beim Modell Thermofix GL?

Das Modell Thermofix GL gibt ein akustisches Signal ab, wenn der Siedepunkt erreicht ist. Beim Thermofix K gibt es kein akustisches Signal; das Gerät schaltet einfach ab.

Wie installiere ich den Überlaufschlauch?

Der Überlaufschlauch muss wie im Schema gezeigt platziert werden. Er darf weder blockiert noch verlängert werden. Er dient zur Ableitung von Dampf während des Kochens.

Kann das Gerät bei hohem Wasserdruck verwendet werden?

Ja, der Durchfluss kann über die Drosselschraube an den örtlichen Druck angepasst werden. Die Einstellung ermöglicht einen max. Durchfluss von 7 L/min.

Was tun, wenn das Gerät nicht mehr heizt?

Überprüfen Sie, ob der Temperaturwähler nicht auf Aus (linker Anschlag) steht. Wenn die Kontrollleuchte aus ist und das Wasser kalt bleibt, könnte der Überhitzungsschutz ausgelöst haben. Lassen Sie das Gerät von einem Fachmann überprüfen.

BEDIENUNGSANLEITUNG Thermofix K AEG

Thermofix K, Thermofix GL

Kochendwassergerät

Wichtige Hinweise für den Benutzer:

Die Installation und die erstmalige Inbetriebnahme muss durch einen zugelassenen Fachmann vorgenommen werden.

Ohne Wasserfüllung darf das Gerät nicht eingeschaltet werden.

Das Gerät ist für den Hausgebrauch geeignet und darf nur zum Erhitzen von Trinkwasser verwendet werden.

Wasserbehälter, Armatur und Überlaufrohr können eine Temperatur von über 60 °C annehmen. Deshalb Kinder vom Gerät fernhalten.

Der eingebaute Überhitzungsschutz löst bei Funktionsstörungen oder bei unsachgemäßem Gebrauch aus. In diesem Fall ist das Gerät unbedingt vom Fachmann zu überprüfen.

Pflege

Gehäuse des Gerätes nur mit einem feuchten Tuch und einer Seifenlösung pflegen. Keine scheuernden und lösungsmittelhaltigen Reinigungsmittel (z. B. Benzin) verwenden. Verchromte Teile können mit handelsüblichen Mitteln gereinigt werden.

Wartung

Regelmäßiges Entkalken gewährleistet einen störungsfreien Betrieb. Kalkbelag beeinträchtigt die Genauigkeit des Temperaturreglers.

Als Kalklöser dürfen nur flüssige Mittel verwendet werden. Wir empfehlen, umweltfreundliche Entkalkungsmittel auf Ameisensäurebasis z. B. Cillit-Kalklöser. Es darf keine Essigessenz verwendet werden.

Unzulässig hohe Konzentrationen des Entkalkungsmittels können zu Zerstörungen der Behälterdichtung führen!

Die Angaben des Entkalkungsmittelherstellers beachten!

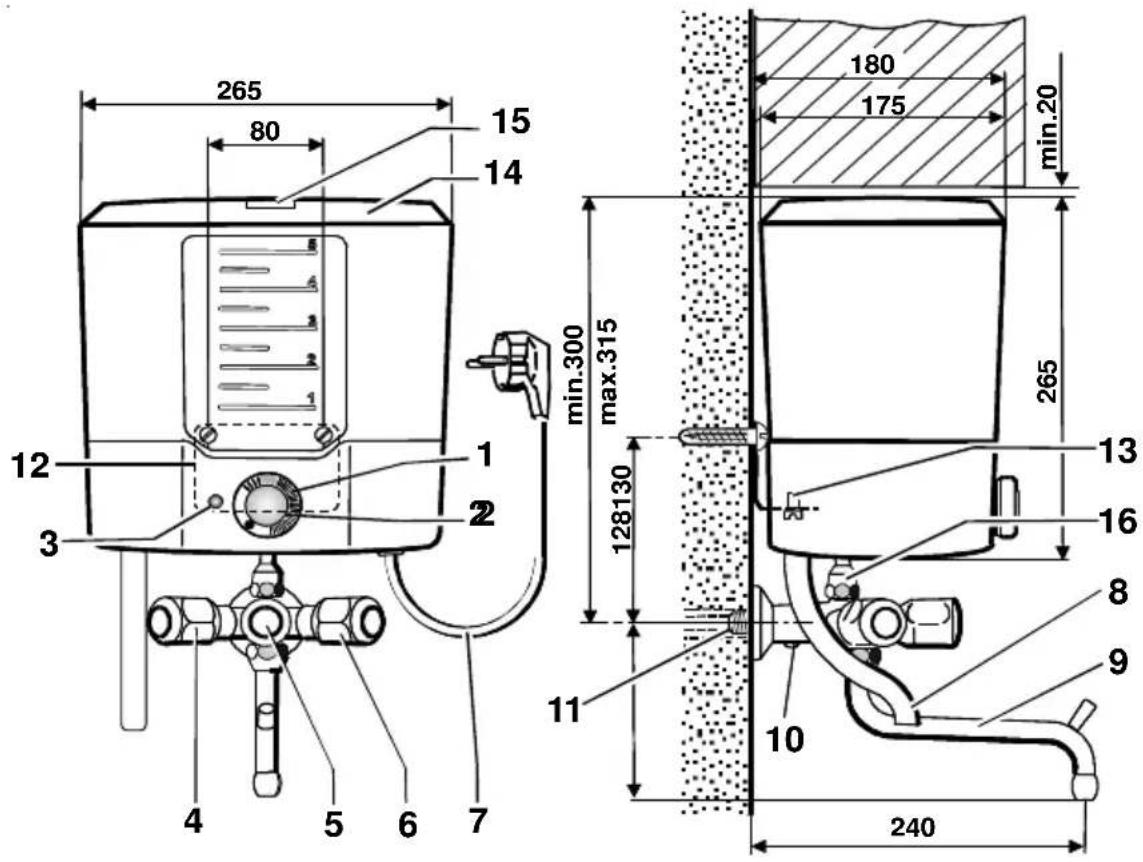

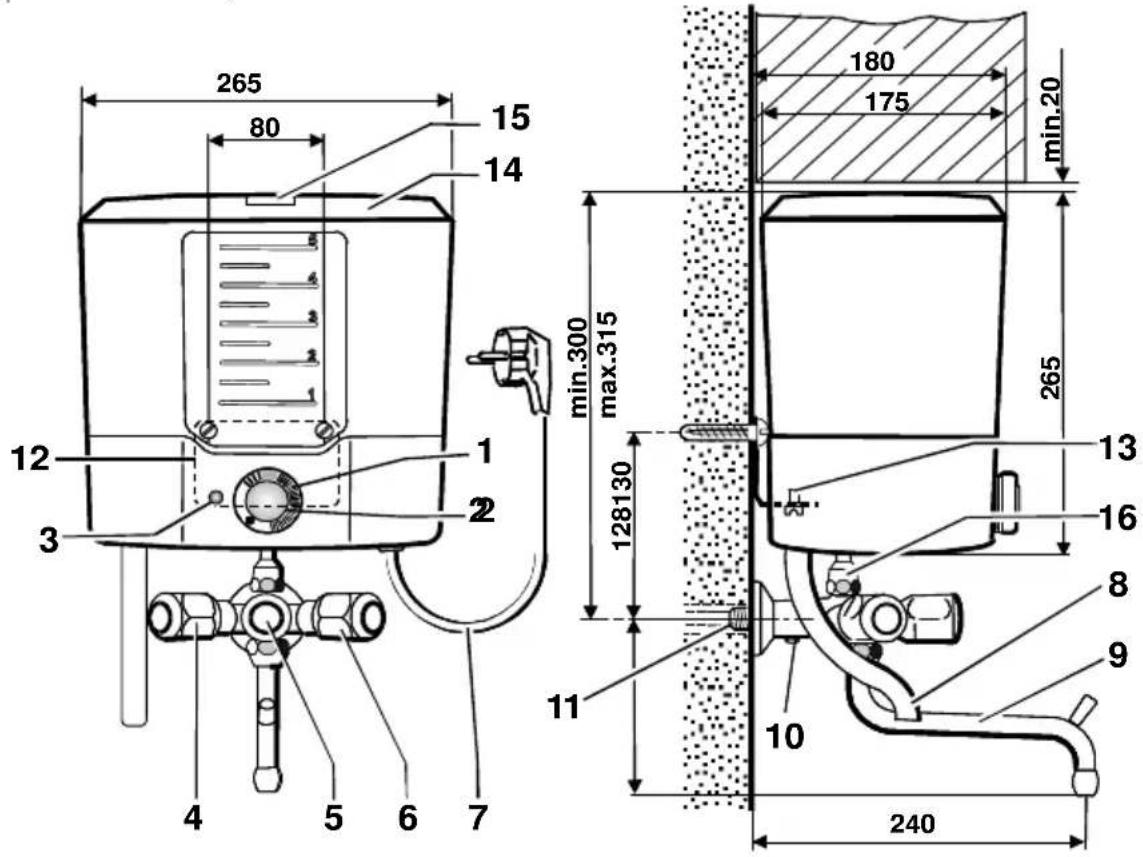

Maßbild Thermofix K, GL

Achtung: Teillicher Mindestabstand zu Hängeschrängen min30 mm.

1 Temperatur-Wahlscheibe 8 Überlaufrohr 2 Einschaltdruckknopf 9 Schwenkauslauf 3 Signallampe 10 Drosselschraube 4 Füllventil 11 Kaltwasser-Anschluß 5 Warmwasserventil 12 Wandbefestigungsbügel 6 Kaltwasserventil 13 Schraube für Wandbefestigung 7 Anschlußleitung mit 14 Behälterdeckel

Euro - Stecker (0,5 m lang) 15 Entkalkungsöffnung 16 Quetschverschraubung

Dieses Gerät entspricht folgenden Richtlinien: - der "Niederspannungsrichtlinie" 73/23/EWG v. 19.02.1973 - einschließlich Änderungsrichtlinie 93/68/EWG - der "EMV-Richtlinie" 89/336/EWG v. 03.05.1989, einschließlich Änderungsrichtlinie 92/31/EWG

Gebrauchsanweisung für den Benutzer und Fachmann

Geräteaufbau

Das Kochendwassergerät Thermofix kann bis zu maximal 5 Liter Wasser von ca. 30°C bis 100°C (Kochen) erwärmen.

Mischarmatur besteht zum Lieferumfang des Gerätes und hat G^1/2 Anschlußgewinde.

Thermofix K :

Behalter Kunststoff, Dreigriffarmatur verchromt

Temperaturabschaltung bis Bereich

Kochpunktabsschaltung ab Bereich bis Endanschlag.

Nach Erreichen der Temperatur schaltet das Gerät ab und nicht wieder ein.

Thermofix GL

Behälter Glas, Dreigriffarmatur verchromt

Temperaturabschaltung bis Bereich

Fortkochautomatik ab Bereich bis Endabschaltung mit Kochsignal. Nach Erreichen der Temperatur schaltet das Gerät ab und nach Abkühlung wieder ein.

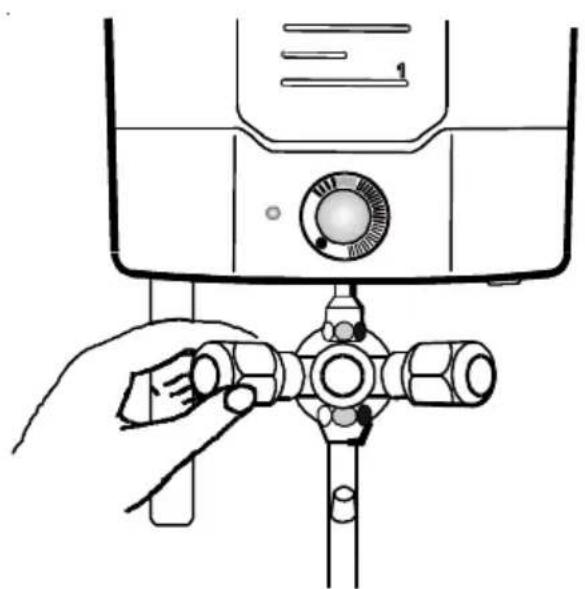

Gerät füllen

Füllmenge von einer Tasse bis 5 Liter. Ventilgriff weiß links

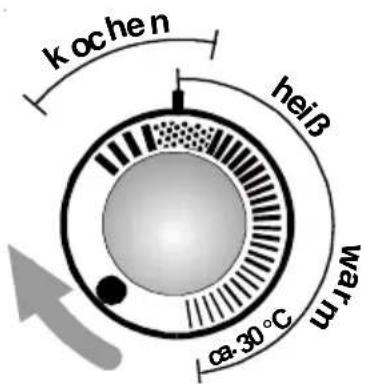

Temperatur wählen

Skalenbereich: bis

Warmwassertemperatur von ca. 30°C bis zum Sieden

Skalenbereich bis Endanschlag Kochendwasser

Thermofix K: Kochpunktabschaltung

Thermofix GL: Fortkochautomatik zusammen mit Kochsignal.

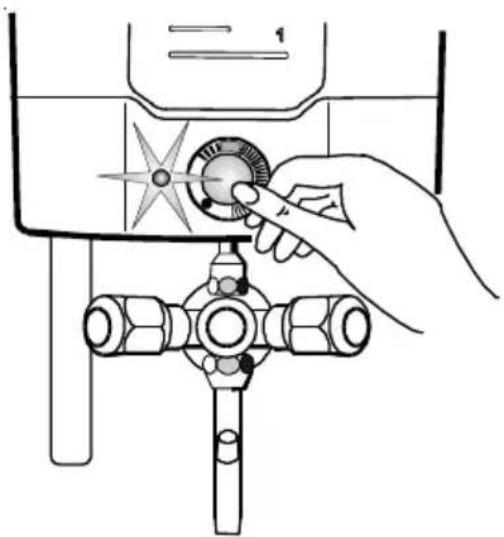

Gerät einschalten

Heizt das Gerät, leuchtet die Kontrollampe

Gerät ausschalten

Temperaturwählknopf auf Linksanschlag drehen.

Kontrolllampe geht aus.

Während des Kochens tritt Dampf aus dem Überlaufrohr aus!

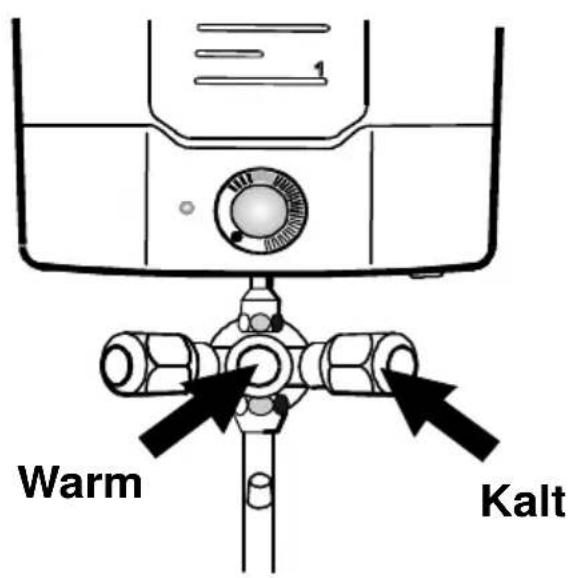

Wasserentnahme

Warmwasser-Ventilgriff rot markiert

Kaltwasser-Ventilgriff blau markiert

Während der Wasserentnahme kann gleichzeitig Kaltwasser zugemischt werden.

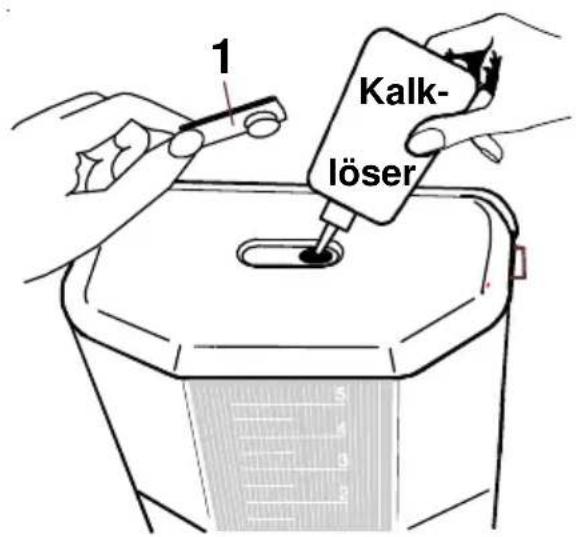

Entkalkung mit flüssigem Kalklöser

Entkalkungsdeckel (1) abheben. Wasser (ca. 1 l) und Entkalkungsmittel in vorgeschriebener Dosierung einfüllen. Gerätedeckel wieder aufsetzen. Wasser auf mittlere Temperatur erwärmen und Kalklöser ca. 30 min einwirken lassen.

Nicht kochen!

Inhalt entleeren, Gerät mehrmals mit frischem Wasser durchspülen, danach mit 5 l Inhalt aufkochen lassen und nach dem Entleeren nochmals mit klarem Wasser nachspülen.

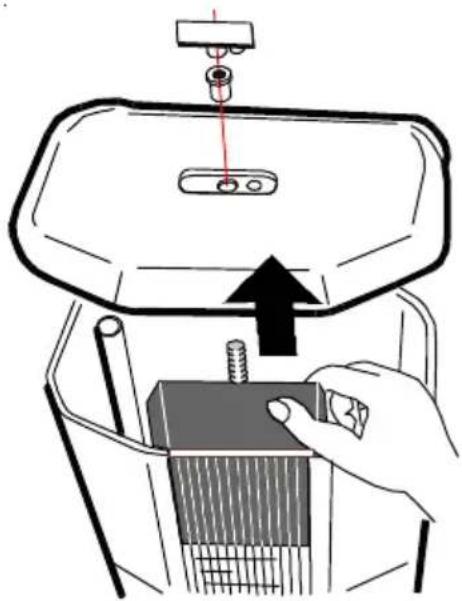

Schauglas-Entkalkung (Thermofix K)

Deckel abnehmen

Skalenabdeckung entfernen und Schauglas reinigen

Vor Inbetriebnahme gut durchspülen

Montageanweisung für den Fachmann

Montage- und Wasseranschluss

Das Gerät darf nur in einem frostfreien Raum montiert werden.

DIN 1988 und die Vorschriften des örtlichen Wasserwerkes sind zu beachten.

Wandbügel befestigen.

Langlöcher ermöglichen Seiten- und Höhenausgleich.

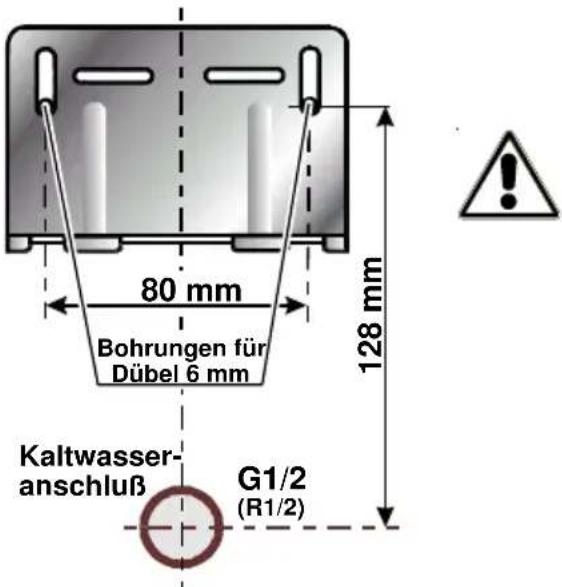

Montageschablone

Erforderliche Mindestabstände (siehe Techn. Daten Seite 4) dürfen nicht unterschritten werden.

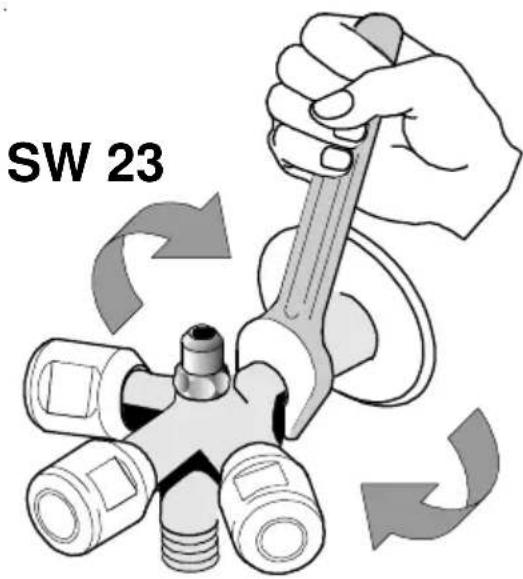

Armatur anbringen

Wasserleitung vor der Installation gut durchspülen.

Anschlussgewinde (11) muss G 1/2" (DIN ISO 228) haben.

Rohrleitung muss wandbündig verlegt sein.

Gewinde fachgerecht vorbereiten und einschrauben.

Schwenkauslauf mit Überwurfmutter muss senkrecht nach unten zeigen.

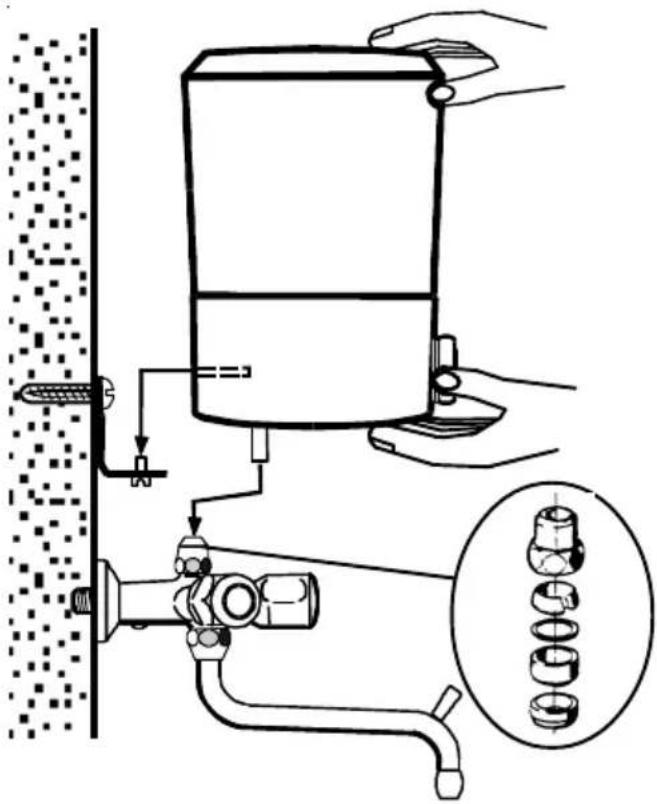

Wasserbehälter aufsetzen

Quetschverschraubung lösen und die Einzelteile in gleicher Reihenfolge auf das Verbindungsrohr aufschieben.

Aufsetzen, Quetschverschraubung nicht anziehen.

Gerät waagrecht ausrichten und Befestigungsschrauben fixieren.

Verschraubung wasserdicht festziehen.

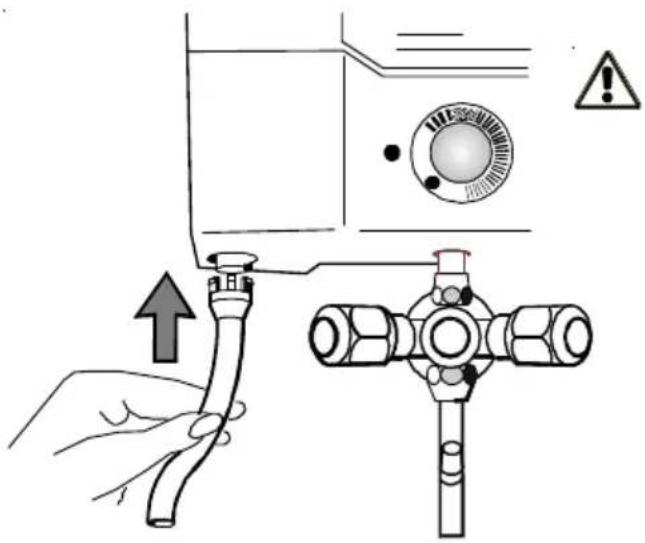

Überlaufrohr montieren

Das Überlaufrohr muss nach der Montage des Gerätes wie dargestellt eingesetzt werden.

Es darf nicht verschlossen oder verlängert werden!

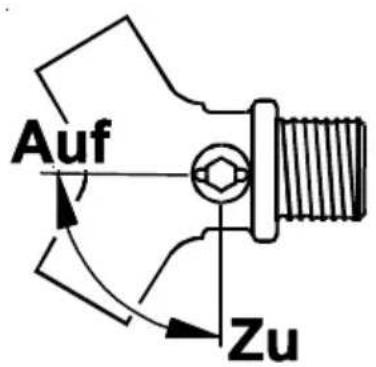

Wassermenge einstellen

Der maximale Durchfluss beträgt 7 l/min. Je nach vorhandenem Wasserdruck mit einem Schraubendreher oder Inbusschlüssel an der Drosselschraube (10) nachregulieren.

Prüfung: Füllmenge in 30 sec = 3,5 l

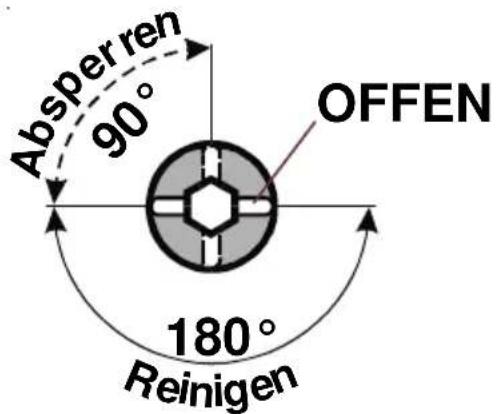

Reinigen und Absperren

Elektrischer Anschluss

Gerät muss erst wasserdicht angeschlossen werden.

VDE 0100 und die technischen Anschlussbedingungen sind zu beachten.

Der Anschluss muss über eine Schuko-Steckdose erfolgen. Die Anschlussleitung ist ca. 0,5 m lang.

Es ist empfehlenswert, für das Gerät einen eigenen Stromkreis vorzusehen.

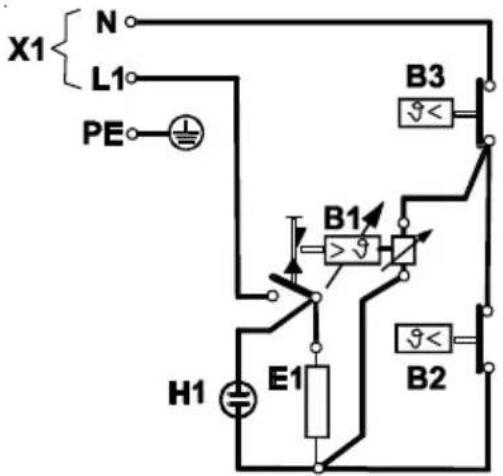

Schaltbild

Thermofix K

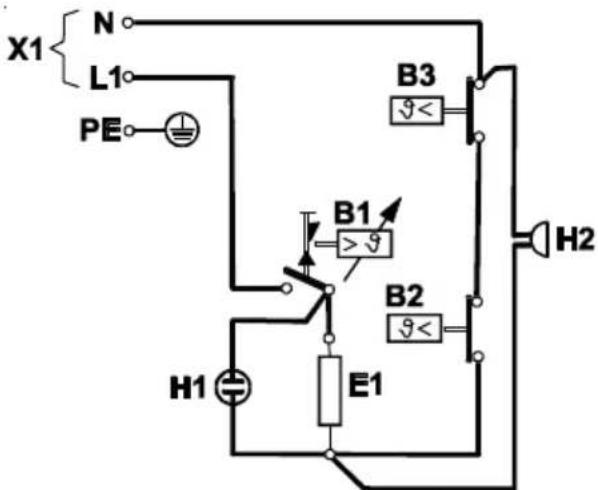

Thermofix GL

H1 = Signalleuchte

H2 = Summer

E1 = Heizung

X1 = Netzanschlussklemme

2-polig

B1 = Temperaturwählbegrenzer

B2 = Dampfregler

B3 = Übertemperatursicherung

Hinweis: Die Herstellung der Geräte erfolgt unter Beachtung der Trinkwasserverordnung TrinkwV 2000.

Vor Inbetriebnahme muss das Gerät gut durchgespült werden!

Die 1. Aufheizung sollte bei Maximaltemperatur erfolgen.

Inbetriebnahme und Kontrolle

Erste Inbetriebnahme hat durch den Fachmann zu erfolgen.

Die richtige Funktionsweise ist zu kontrollieren.

Dabei Schmutz und Rückstände von der Montage entfernen, Gerät gut durchspülen, Behälterinhalt aufkochen und nochmals durchspülen.

Dem Benutzer die Bedienung des Gerätes erklären.

Diese Anweisung nach der Installation dem Benutzer aushändigen!

Kundendienst

Durch Nichtbeachtung dieser Anweisung verursachte Beanstandungen können nicht anerkannt werden.

Bei Störungen, auf die nicht in dieser Anweisung hingewiesen wird, ist der Kundendienst zu Rate zu ziehen.

Elektrogeräte dürfen nur durch Elektrofachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Gefährdungen für den Benutzer entstehen können.

Anschriftenverzeichnis als Beilage. Im Servicefall werden diese Angaben benötigt.

Um Rückfragen zu vermeiden, Daten vom Typenschild übertragen.

Umwelt und Recycling

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

AEG Haustechnik beteiligt sich gemeinsam mit dem Großhandel und dem Fachhandwerk/Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen. Überlassen Sie die Transportverpackung dem Fachhandwerk bzw. Fachhandel. Verkaufsverpackungen (Grüner Punkt) entsorgen Sie über DSD (Duales System Deutschland). Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

• Kunststoffteile sind, soweit vorhanden, folgendermaßen gekennzeichnet:

PE für Polyethylen, z.B. Verpackungsfolien; EPS für expandiertes Polystyrol, z.B. Styropor-Polsterteile (grundsätzlich FCKW-frei); POM für Polyoxymethylen, z.B. Kunststoffklammern; PP für Polypropylen, z.B. Spannbänder

• Kartonteile sind aus Altpapier hergestellt.

Entsorgung von Altgeräten in Deutschland

Geräte mit dieser Kennzeichnung gehören nicht in die Restmülltonne und sind getrennt zu sammeln und zu entsorgen.

Die Hersteller sorgen im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Im Rahmen des Elektro- und Elektronikgerätegesetzes (ElektroG) und zum Schutz unserer Umwelt ist eine kostenlose Rückgabe bei ihrer kommunalen Sammelstelle möglich. Weitere Informationen erhalten Sie über ihre Kommune oder ihren Fachhandwerker/Fachhändler. Die Geräte oder Geräteteile dürfen nicht als unsortierter Siedlungsabfall über den Hausmüll bzw. die Restmülltonne beseitigt werden. Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz. Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien. Die Voraussetzung für eine Material-Wiederverwertung sind die Recycling-Symbole und die von uns vorgenommene Kennzeichnung nach DIN EN ISO 11469 und DIN EN ISO 1043, damit die verschiedenen Kunststoffe getrennt gesammelt werden können.

Entsorgung außerhalb Deutschlands

Die Entsorgung von Altgeräten hat fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen zu erfolgen.

Technische Daten Thermofix K, GL
