Type de produit	Chauffe-eau à eau bouillante
Marque	AEG
Modèle	Thermofix K
Capacité	5 litres (de 1 tasse à 5 L)
Plage de température	30 °C à 100 °C (ébullition)
Alimentation électrique	230 V ~ 50 Hz, prise Schuko
Puissance	Environ 2 000 W
Matériau du réservoir	Plastique
Robinetterie	Chromé à trois manettes (eau chaude, eau froide, mélange)
Sécurité	Limiteur de surchauffe, sécurité d'ébullition, arrêt automatique
Raccordement eau	Fileté G 1/2" (DIN ISO 228)
Longueur câble d'alimentation	0,5 m
Débit max	7 L/min (réglable par vis d'étranglement)
Nettoyage	Chiffon humide et solution savonneuse ; pas de produits abrasifs ou solvants
Détartrage	Détartrant liquide à base d'acide formique (ex. Cillit) ; ne pas utiliser de vinaigre concentré
Conformité	Directives basse tension (73/23/CEE) et compatibilité électromagnétique (89/336/CEE)
Installation	Par un spécialiste ; espacement latéral minimum de 30 mm ; ne pas exposer au gel

FOIRE AUX QUESTIONS - Thermofix K AEG

Comment détartrer le chauffe-eau Thermofix K ?

Utilisez un détartrant liquide (à base d'acide formique, comme Cillit). Retirez le capuchon de l'orifice de détartrage, versez 1 litre d'eau et le produit dosé, refermez, chauffez à température moyenne (sans faire bouillir) pendant 30 minutes, videz, rincez plusieurs fois, puis faites bouillir 5 L d'eau et rincez à nouveau.

Que faire si le voyant lumineux ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous que le réservoir contient de l'eau : l'appareil ne doit pas fonctionner à vide. Si le problème persiste, contactez un spécialiste.

Puis-je utiliser du vinaigre pour détartrer l'appareil ?

Non, il est strictement interdit d'utiliser du vinaigre concentré. Cela pourrait endommager le joint d'étanchéité du réservoir. Utilisez exclusivement un détartrant liquide adapté.

Comment régler la quantité d'eau délivrée ?

Le débit maximum est de 7 L/min. Utilisez un tournevis ou une clé Allen pour ajuster la vis d'étranglement (repère 10). Vérifiez en mesurant la quantité remplie en 30 secondes : elle doit être de 3,5 litres.

Quelles sont les précautions de sécurité importantes ?

L'appareil doit être installé par un spécialiste. Ne jamais mettre en service sans eau. Utiliser uniquement pour chauffer de l'eau potable. La surface et le tuyau de trop-plein peuvent devenir très chauds : placez l'appareil hors de portée des enfants.

Comment nettoyer l'extérieur de l'appareil ?

Nettoyez la carcasse avec un chiffon humide et une solution savonneuse. N'utilisez pas de produits abrasifs ou contenant des solvants (essence). Les éléments chromés peuvent être nettoyés avec des produits courants.

Que signifie le signal sonore sur le modèle Thermofix GL ?

Le modèle Thermofix GL émet un signal sonore lorsque l'ébullition est atteinte. Sur le Thermofix K, il n'y a pas de signal sonore ; l'appareil s'arrête simplement.

Comment installer le tuyau de trop-plein ?

Le tuyau de trop-plein doit être placé comme indiqué dans le schéma. Il ne doit être ni obturé ni allongé. Il permet l'évacuation de la vapeur pendant l'ébullition.

L'appareil peut-il être utilisé si la pression d'eau est élevée ?

Oui, le débit peut être ajusté via la vis d'étranglement pour s'adapter à la pression locale. Le réglage permet d'obtenir un débit max de 7 L/min.

Que faire si l'appareil ne chauffe plus ?

Vérifiez que le sélecteur de température n'est pas en position arrêt (butée gauche). Si le voyant est éteint et que l'eau est froide, la sécurité de surchauffe a pu se déclencher. Faites examiner l'appareil par un spécialiste.

MODE D'EMPLOI Thermofix K AEG

Chauffe-eau à eau bouillante

Montage- und

Instructions de montage et mode d'emploi

Instructions de montage et mode d'emploi

Remarques importantes à l'attention de l'utilisateur :

L'installation et la première mise en service doivent être effectuées par un spécialiste/agréé. L'appareil ne doit pas être mis en service s'il ne contient pas d'eau. L'appareil ne doit être utilisé que pour chauffer l'eau potable. Le réservoir d'eau, la robinetterie et le tuyau de trop-plain peuvent atteindre une température supérieure à C. Il faut donc placer l'appareil hors de portée des enfants.

La sécurité de surchauffe intégrée se déclenche en cas de dysfonctionnement ou d'utilisation non conforme. Dans un tel cas, il faut absolument faire examiner l'appareil par un spécialiste.

Entretien

Nettoyer la carcasse de l'appareil uniquement avec un chiffon humide et une solution savonneuse. Ne pas utiliser de produits de nettoyage abrasifs et contenant des solvants (tel que de l'essence). Les éléments chromés peuvent être nettoyés avec des produits habituellement vendus dans le commerce.

Maintenance

Le détartrage régulier de l'appareil permet d'assurer son bon fonctionnement. Tout encrassage altère la précision du thermostat. Le détartrage doit être effectué exclusivement avec des produits liquides. Nous recommandons des détartrants écologiques à base d'acide formique, par exemple le détartrant de la marque Cillit.

Il est totalement proscrit d'utiliser du vinaigre concentré.

Toute concentration trop forte de détartrant risque d'endommager le joint d'étanchéité du réservoir!

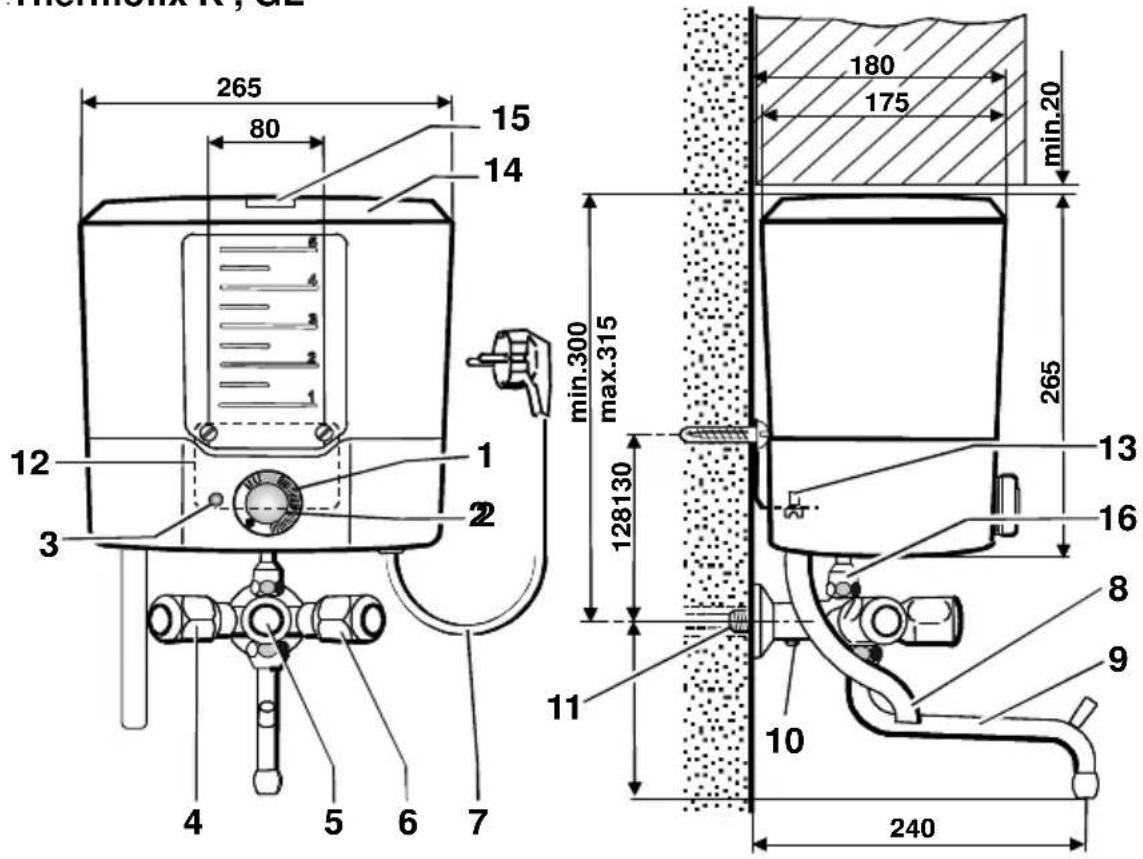

Thermofix K, GL

Attention : l'espacement par rapport aux éléments muraux de cuisine doit être de 30 mm au moins de chaque côté.

1 Sélecteur de température 2 Bouton-poussoir de mise en marche 3 Voyant lumineux 4 Vanne de remplissage 5 Vanne d'eau chaude 6 Vanne d'eau froide 7 Cordon d'alimentation avec prise Euro (0,5 m de long) 8 Tuyau de trop-plein

9 Robinet d'évacuation pivotant

10 Vis d’étranglement 11 Raccordement eau froide 12 Etrier de fixation murale 13 Vis pour fixation murale 14 Couvercle du réservoir 15 Orifice pour le détartrage 16 Raccord filté avec joint d’écrasement

Cet appareil est conforme aux directives suivantes :

• Directive sur les basses tensions 73/23/CEE en date du19.02.1973-y comprice la directive de modification 93/68/CEE
• Directive sur la compalibité électromagnétique 89/366/CEE en date du 03.05.1989 y compris la directive de modification 92/31/CEE

Constitution de l'appareil

Le chauffe-eau à eau bouillante Thermofix vous permet de chauffer jusqu'à 5 litres d'eau de 30°C à 100°C environ (eau bouillante).

L'appareil est livré avec un mélangeur disposant d'un raccord fileté G1/2".

Thermofix k :

Réservoir en matière plastique, robinetterie chromée à trois manettes.

Déconnexion température jusqu'à

Déconnexion au point d'ébullition à partir de

jusqu'à la butée de fin de course.

Une fois la température atteinte, l'appareil s'arrête et ne se remet pas en marche.

Thermofix GL :

Réservoir en matière plastique, robinetterie chromée à trois manettes.

Déconnexion température jusqu'à

Commande automatique de la poursuite de l'ébullition à partir de

Jusqu'à déconnexion finale avec signal sonore indiquant

L'ébullition. Une fois la température atteinte, l'appareil s'arrête et se remet en marche après refroidissement.

Fonctionnement

Remplissage de l'appareil

Capacité : de 1 tasse à 5 litres

Manette de soupape

blanche à gauche

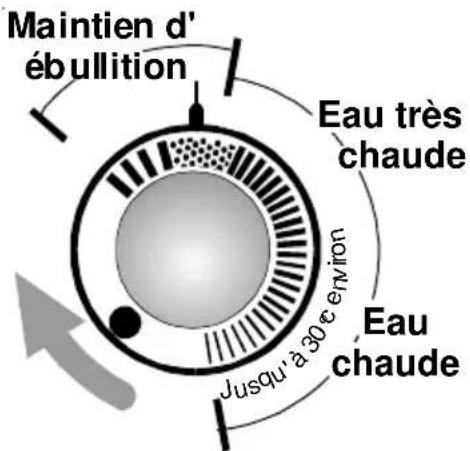

Choix de la température

Cadran : jusqu'à

Température de l'eau chaude de 30°C environ jusqu'à ébullition

Cadran jusqu'à la butée de fin de course Eau bouillante

Thermofix K : déconnexion point d'ébullition

Thermofix GL : idem, avec en plus signal sonore indiquant l'ébullition

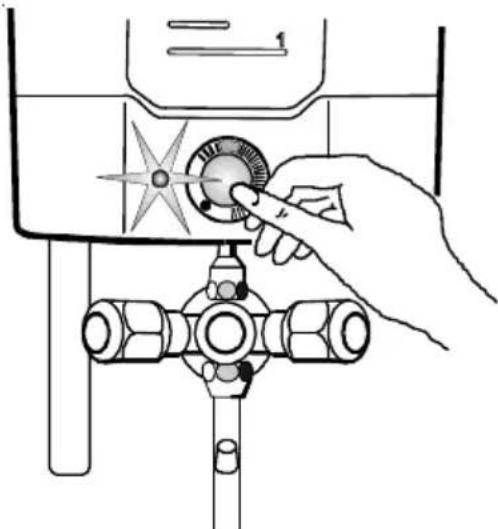

Mise en marche de l'appareil

Quand l'appareil est en chauffe, le voyant lumineux est allumé.

Arrêt de l'appareil

Tourner le bouton de sélection de la température jusqu'à la butée de gauche. Le voyant lumineux s'éteint.

Pendant l'ébullition, le tuyau de trop-plein laisse échapper de la vapeur

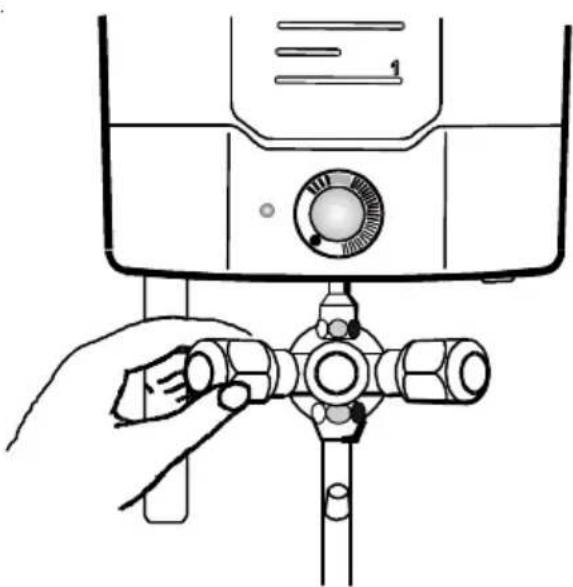

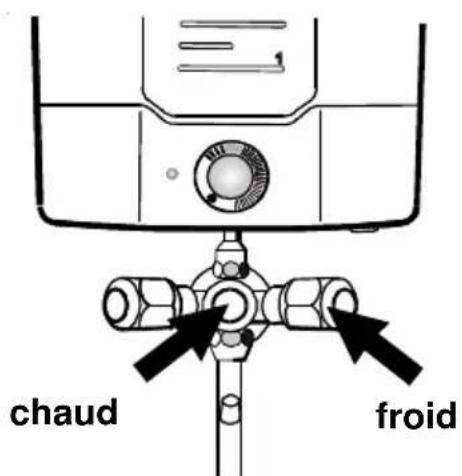

Prise d'eau

Eau chaude

Manette de vanne marquée de rouge

Eau froide

Manette de vanne marquée de bleu

Pendant la prise d'eau, il est

possible de mélanger

simultanément avec de l'eau froide.

Détartrage avec un détarttrant liquide.

Retirer le capuchon de l'orifice de détartrage (1).

Verser de l'eau (environ 1 litre) et le détartrant en respectant le dosage prescrit.

Refermer l'orifice.

Faire chauffer l'eau à température moyenne et laisser agir le détartrant pendant 30 minutes environ.

Ne pas laisser bouillir!

Vider le contenu.

Bien rincer l'appareil plusieurs fois à l'eau fraîche, puis faire bouillir 5 litres d'eau, vider et rincer encore une fois avec de l'eau claire.

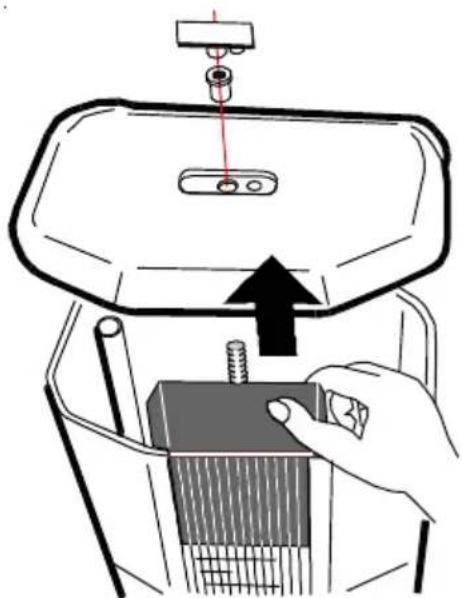

Détartrage du verre indicateur (sur le modèle thermofix k)

Retirer le couvercle

Retirer le cache du cadran et nettoyer le verre indicateur.

Avant de remettre l'appareil en marche, rincer abondamment.

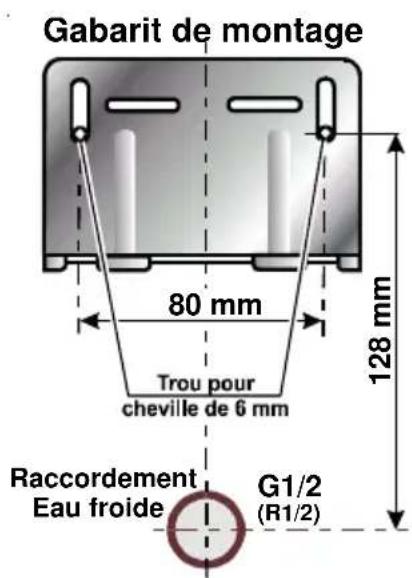

Montage et raccordement hydraulique

L'appareil ne doit être monté que dans une pièce où il ne risque pas de geler. Respecter la norme DIN 1988 et les prescriptions du Service local des Eaux.

Fixer l'étrier au mur.

Les trous soblongs permettent de décaler l'appareil latéralement et en hauteur.

Respecter les espacements minimums nécessaires (voir Caractéristiques techniques, page 14).

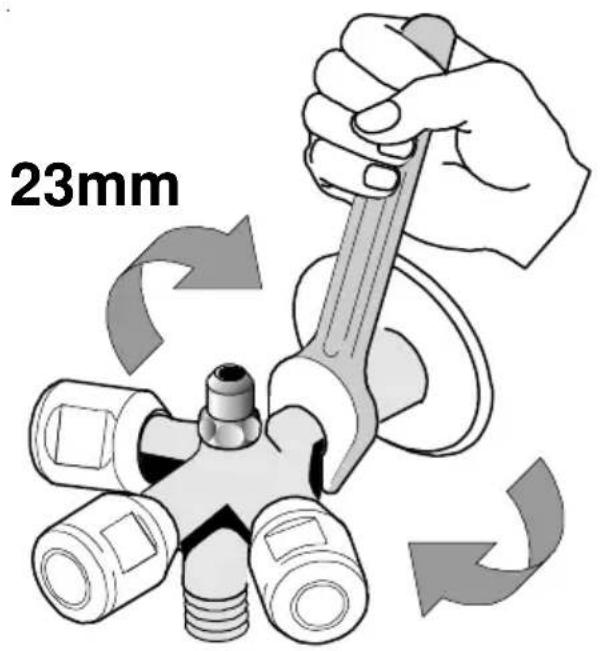

Pose de la robinetterie

Bien rincer la conduite d'eau avant d'effectuer l'installation.

Le raccord fileté (11) doit être de 1/2" (norme DIN ISO 228).

La tuyauterie doit être posée à ras du mur.

Préparer le raccord filet comme il convient et visser.

Le robinet d'évacuation pivotant avec écrou-raccord doit être tourné vers le bas à la verticale.

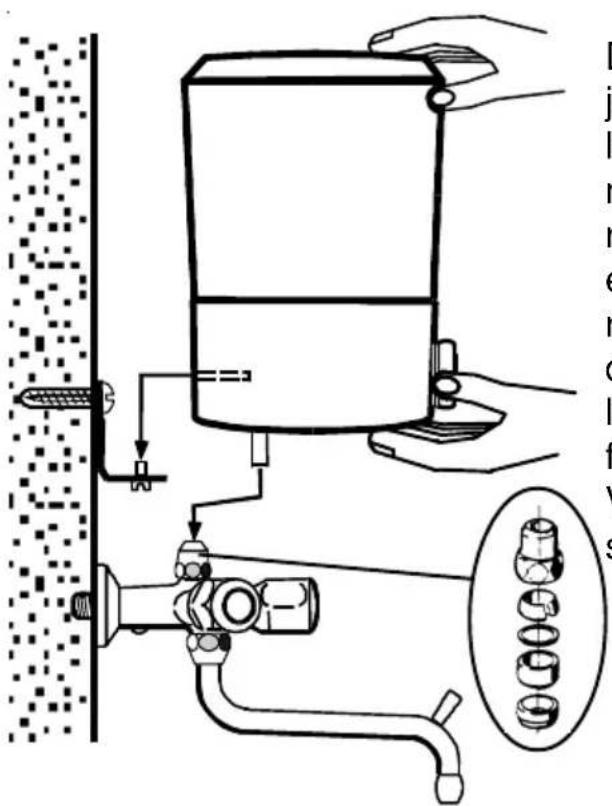

Mise en place du réservoir d'eau

Dévisser le raccord fileté avec joint d’écrasement et introduire les différents éléments dans le même ordre sur le tuyau de raccordement. Effectuer la mise en place. Visser légèrement le raccord filtre avec joint d’écrasement. Ajuster l’appareil à l’horizontal et serrer les vis de fixation.

Visser le raccord pour assurer son étanchéité à l'eau.

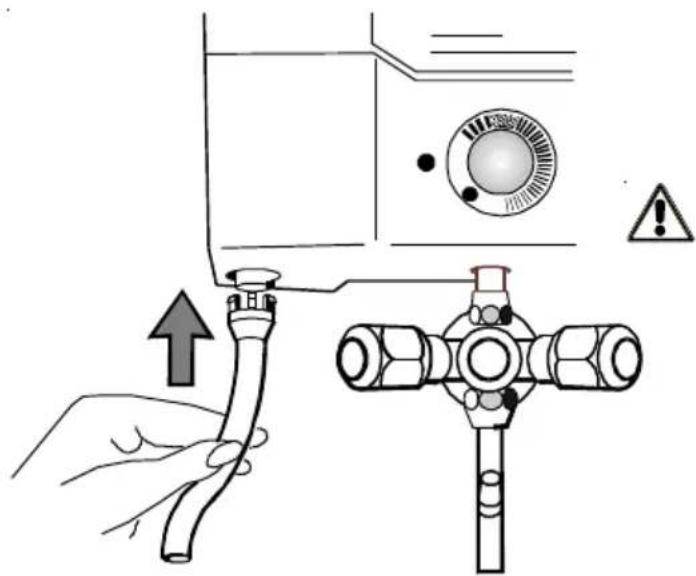

Montage du tuyau de trop-plein

Une fois que l'appareil est monté, le tuyau de trop-plein doit être placé comme le montre l'illustration. Il ne doit pas être obturé ni allongé!

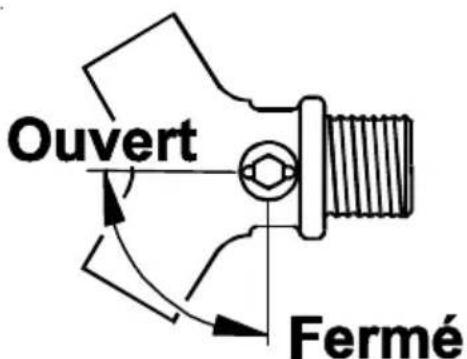

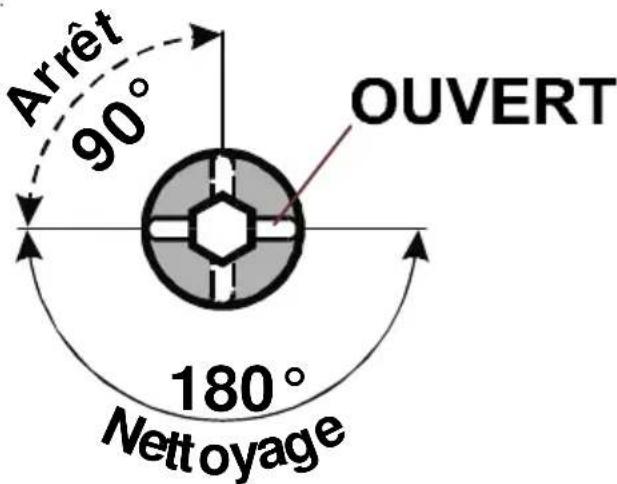

Réglage de la quantité d'eau

Le débit maximum est de 7 l/min. Selon la pression locale de l'eau, ce débit peut être réglé à l'aide d'un tournevis ou d'une clé Allen au niveau de la vis d'étranglement (10). Vérification : quantité remplie en 30 secondes = 3,5 litres

Raccordement électrique

Il faut commencer par le raccordement à l'eau.

Respecter la norme VDE 0100 et les conditions techniques de raccordement.

Le raccordement doit être effectué avec une prise de courant Schuko.

Le cordon d'alimentation présente une longueur d'environ 0,5 m.

Il est conseillé de prévoir un circuit électrique spécial pour l'appareil.

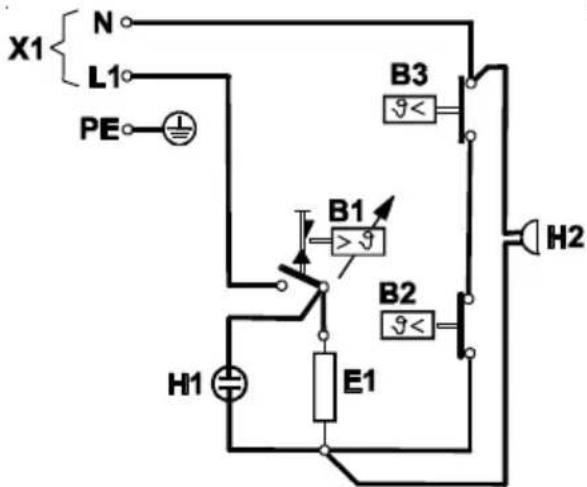

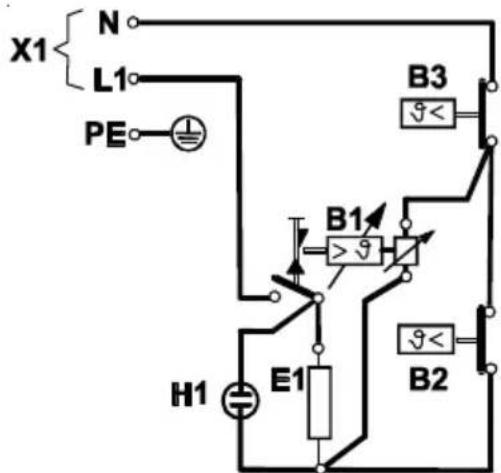

Thermofix k

Thermofix GL

H1 = Voyant lumineux

H2 = Vibreur

E1 = Chauffage

X1 = Borne de branchement sur secteur, bipolaire

B1 = Limiteur de sélection de la température

B2 = Régulateur de vapeur

B3 = Sécurité de surchauffe

Mise en service et contrôle

La première mise en service doit être effectuée par le spécialiste.

Il faut contrôler le bon fonctionnement de l'appareil.

Il faut éliminer la poussière et les résidus résultat du montage. Rincer l'appareil abondamment et minutieusement, faire bouillir le contenu du réservoir et rincer l'appareil une nouvelle fois.

Expliquer à l'utilisateur comment utiliser l'appareil.

Remettre le présent mode d'emploi à l'utilisateur après l'installation de l'appareil !

Toute réclamation résultant de l'inobservation du présent mode d'emploi ne peut être prise en considération.

En cas de dysfonctionnement pour lequel vous ne trouvez pas de réponse dans le présent mode d'emploi, veuillez faire appel au service après-vente.

Les appareils électriques ne doivent être réparés que par des professionnels

Vous trouvez ci-joint la liste des adresses.

Si vous faites appel au service après-vente, vous devrez communiquer les informations suivantes

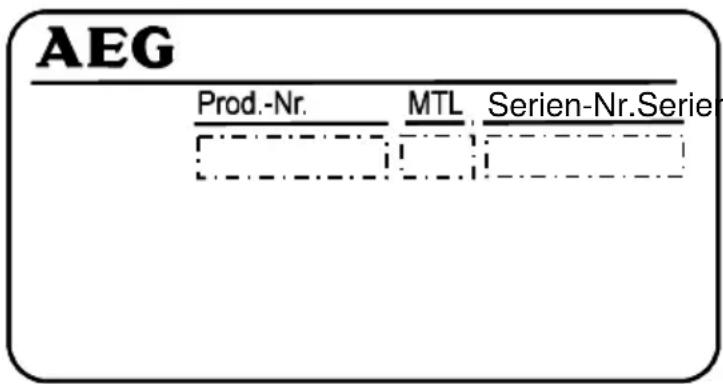

Pour éviter des demandes de renseignements complémentaires, veuillez communiquer d'emblée les données figurant sur la plaque signalétique.

Environnement et recyclage

Nous vous demandons de nous aider à préserver l'environnement. Pour ce faire, merci de vous débarrasser de l'emballage conformément aux règles nationales relatives au traitement des déchets.

Collecte et recyclage des produits en fin de vie

Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés.

La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux.
