BEDIENUNGSANLEITUNG TP 20 TECTRO

Aus Sicherheitsgründen bitten wir Sie, die Bedienungsanleitung vor Inbetriebnahme sorgfältig zulesen! Personen, die mit der Bedienungsanleitung nicht vertraut sind, dürfen das Gerät nicht bedienen.

A.Kein beschädigtes Kabel verwenden.

G. Nicht in Wasser eintauchen.

B. Kabel nicht zusammen oder knicken.

H.Kein Flüssigkeiten verschutten.

C. Unbedingt waagerecht aufstellen.

I. Keine Gegenstände in das Gerät stecken.

D. Nicht vor geöffneten Fenstern aufstellen.

J.Kein Verlangerungskabel verwenden.

E. Nicht mit Chemikalien in Kontakt bringen.

K. Außer Reichweite von Kindern halten.

F. Nicht bei Wärmequellen aufstellen.

L. Nicht selbst reparieren.

DK SIKKERHED GENERELT

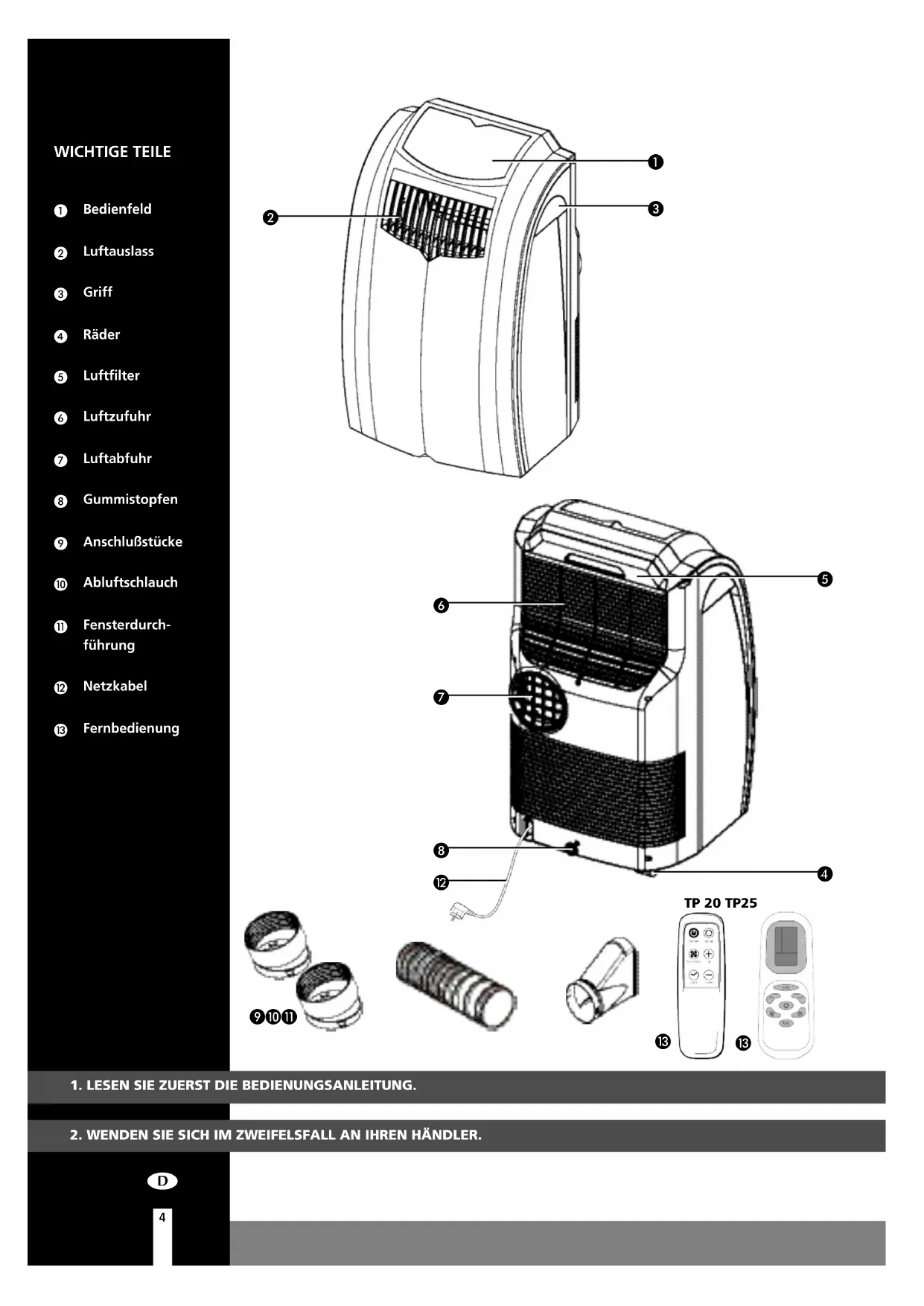

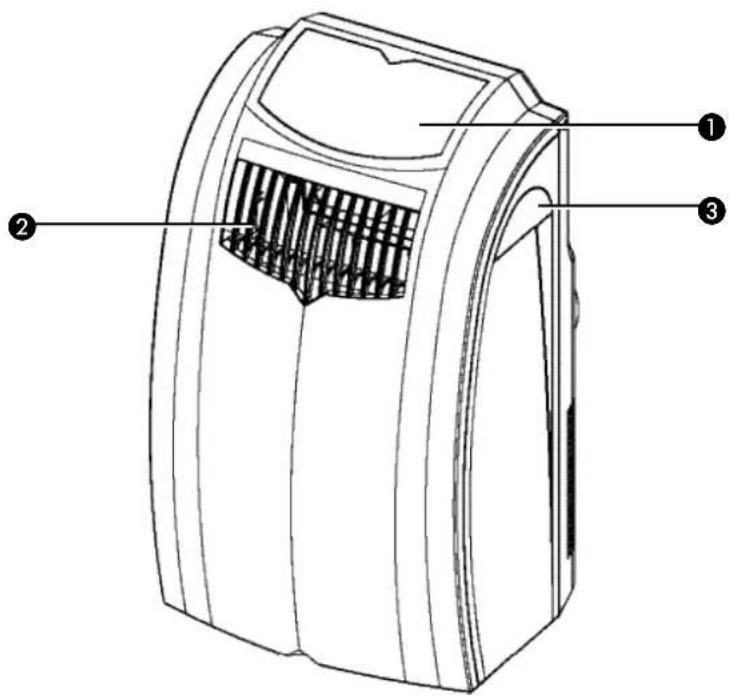

Bedienfeld
2 Luftauslass
3 Griff
4 Rader

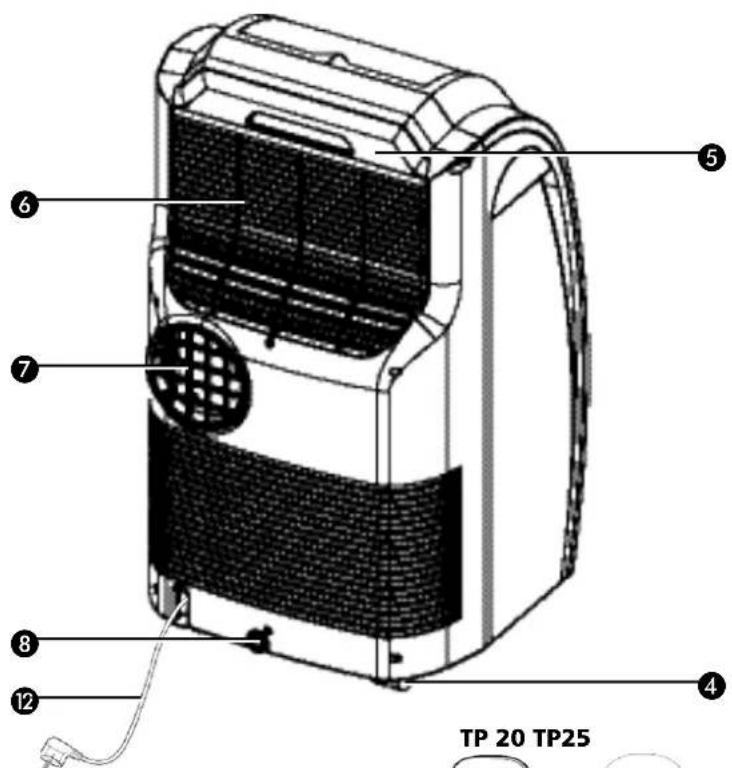

⑤ Luftfilter
6 Luftzufuhr
7 Luftabfuhr
Gummistopfen
9 Anschlußstücke
10 Ablufschlauch
Fensterdurch-führung
12 Netzkabel
18 Fernbedienung

13

1.LESEN SIE ZUERST DIE BEDIENUNGSCANLEITUNG.
2. WENDEN SIE SICH IM ZWEIFELS FALL AN IHREN HANDLER.

D

4

Sehr geehrte Damen und Herren,

wir gratulieren Ihnen zum Kauf Ihres Klimagerats. Außer der Luftkuhlung bietet these

Klimagerät noch zwei weitere Funktionen: Luftentfeuchtung und Luftventilation.

Das mobile Klimagerät lasst sich sehr einfach bedieren und problemos an einer anderen

Stelle aufstellen. Sie haben ein Qualitätsprodukt gekauft, an dem Sie noch viele Jahre

Freude haben werden, wenn Sie das Klimagerät auf sichere und sachgemäß Weise nutzen.

Um eine optimale Lebensdauer Ihres Klimagerates zu gewährleisten,esen Sieitte zuerst

these Bedienungsanleitung. Wir wünschen Ihnen angenehme Kühle und viel Komfort mit

Ihrem Klimagerät.

Mit freundlichen Gruben,

PVG International B.V.

Abteilung Kundendienst

A SICHERHEITSVORSCHRIFTEN

Dieses Gerät muss gemäß den vor Ort geltenden Vorschriften, Richtlinien und Normen installiert werden. Das Gerät eignet sich ausschließlich zum Betrieb im Innenbereich, in trockenen Räumen. Kontrollieren Sie die Netzspannung. Das Gerät eignet sich ausschließlich für den Anschluss an geerdete Steckdosen mit einer Netzspannung von 220 bis 240 Volt / 50 Herz.

WICHTIG

Das Gerät muss immer über eine geerdete Steckdose angeschlossen werden. Sie sollen den das Gerät auf keinen Fall anschließen wenn der Stromanschluss nicht geerdet ist. Der Stecker sollte immer leicht zugänglich sein wenn das Gerät angeschlossen ist. Lesen Sie diese Bedienungsanleitungitte sorgfältig durch und befolgen Sie die Anweisungen.

Kontrollieren Sie vor dem Anschlieben ob:

• die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt;
• Steckdose und Stromanschluss für diesen Gerät geeignet sind;
  der Stecker des Gerates in die Steckdose passt;
• das Gerät auf einer stabilen und flachen Grundfläche stehen.

Lassen Sie die elektrische Anlage von einem Fachmann überprüfen wenn Sie sich nicht sicher sind, dass alles in Ordnung ist.

• Dieses Gerät wurde gemäß CE-Sicherheitsnomen produziert. Dennoch sollen den Sie - wie bei jedem elektrischen Gerät - vorsichtig sein.
  Die Luftzufuhr und das Luftabfuhrgitter niemals abdecken.
• Leeren Sie den Wasserbehälter bevor Sie das Gerät verschiben.
• Das Gerät auf keinen Fall mit Chemikalien in Berührung bringen.
  Das Gerät auf keinen Fall mit Wasser in Berührung bringen, mit Wasser besprühen oder in Wasser tauchen.
• Stecken Sie keine Gegenstände in die Öffnungen des Gerätes.
• Ziehen Sie immer erst den Stecker aus der Steckdose bevor Sie das Gerät oder Teile des Gerätes reinigen oder ersetzen.
• SchlieBen Sie das Gerät niemals über eine Verlängerungsschnur an. Soltte keine geeignete geerdete Steckdose zur Verfugung stehen, so setzen Sie diese von Ihr dem geprüften Installateur anlagen.
• Aus Sicherheitsgründen bitten wir Sie um äußerte Vorsicht mit Kindern in der unmittelbaren Nähe des Gerätes, dies gilt übrigens für alle elektrischen Geräte.
• Lassen Sie eventuelle Reparaturen ausschließlich von einem geprüften Installateur oder von Ihrlem Lieferanten ausführren. Befolgen Sie die Anweisungen zur Pflege des Gerätes.
• Ziehen Sie immer den Stecker aus der Steckdose wenn das Gerät außer Betrieb ist.
• Lassen Sie ein beschädigtes Stromkabel ausschließlich vom Lieferanten oder einer befugten Person / Kundendienstelle ersetzen.

VORSICHT!

• Benutzen Sie das Gerät auf keinen Fall mehr wenn das Stromkabel oder der Stecker beschädigt sind. Klemmen Sie das Stromkabel nicht ab und verhindern Sie Kontakt mit scharfen Kanten.
• Schlieben Sie den Raum in dem Sie das Gerät benutzen niemals vollständig luftdicht ab. Damit verhindern Sie Unterdruck in thisem Raum. Unterdruck kann den sicheren Betrieb von Durchlauferhitzern, Dunstabzugshauben, Öfen usw. stären.
• Nicht-Befolgen der Sicherheitsvorschriften kann zum Ausschluss der Garantie führen.

B AUFSTELLEN

WICHTIG

Bevor das Klimagerät eingeschaltet wird, muss das Gerät mindestens 2 Stunden in aufrechter Position stehen.

Dieses Gerät ist tragbar und kann leicht von einem Raum in einen anderen verschoben werden. Beachten Sie dann Folgendes:

Sorgen Sie dazu, dass das Gerät aufrecht und auf einem ebenen Untergrund stehen.
Benutzen Sie das Gerät nicht im Badezimmer, in der Dusche oder in einer anderen feuchten Umgebung.
Im Hinblick auf gute Luftumwaltung mussen rings um das Gerät mindestens 50 cm frei bleiben.
4 Stecken Sie die beiden Enden des Abluftschlauches in die runden Verbindungsstücke. Schrauben Sie diese im Uhrzeitigersinn auf den Schlauch.
5 Stecken Sie eines der runden Verbindungsstücke 6 and der Rückseite in das Gerät 7. Befestigen Sie das zweite runde Verbindungsstück 9 and der Fensterdurchführung 10.
Sorgen Sie dazu, dass die Fensterdurchführung freien Durchgang nach drauben hat. Schlieben Sie damit das Fenster bzw. die Tur so welt wie möglich.

ACHTUNG

Der flexible Abluftschlauch sollte während des Betriebes nicht länger als 1 m sein, welches optimalen Betrieb und Leistung garantiert. Die Länge wurde auf die Spezifikation des Gerätes abgestellt, Anwendung eines eigenen Schlauches oder Verlängerungsstücks kann zu fehlerhaften Betrieb führen. Da jeder Blockade zur Überhitzung des Gerätes führen kann, muß die Abluft ungehindert entweichen können. Vermeiden Sie dazu Krümmungen im Abluftschlauch.

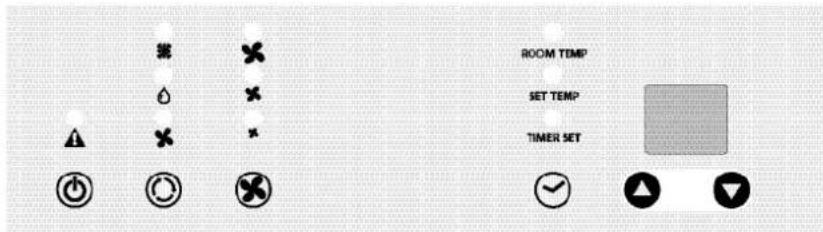

C BEDIENUNG

1 Stecken Sie den Stecker in die Steckdose.

2 Drücken Sie auf dieaste, um die Klimaanlage einzuschalten.

3 Über die Taste stellen Sie die gewünschte Funktion ein. Wenn Sie auf die Taste ücken, verspringt die Funktion des Geräts folgendermaßen:

Kohlen: Die grüne Lampe leuchtet auf.
- Entfeuchten: Die orangefarbene Lampe leuchtet auf.
Lutzumwaltung: Die gelbe Lampe leuchtet auf.

KUHLEN

Wenn das Gerät auf diese Funktion eingestellt ist, sind folgende Handlungen möglich:

• Über die Taste stellen Sie die gewünschte Geblasegeschwindigkeit ein. Wenn Sie auf die Taste *, verspringt die Geblasegeschwindigkeit folgendermaßen:

• Höhere Geschwindigkeit
  -Mitiere Geschwindigkeit
  -Nierigste Geschwindigkeit

• Mit den Tasten urw wird gewünschte Temperatur eingestellt (zwischen 16 °C und 32 °C). Das Display zeigt diese Einstellung an. Wahrend des Einstellens der Temperatur leuchtet die Lampe „set temp" auf. Nach 15 Sekunden wird die gemessene Zimmertemperatur angezeigt. Die Lampe „Room temp" leuchtet auf.

Ob die gewünschte Temperatur auch wirklich erreicht werden kann, hängt von den Umgebungsbedingungen ab. Es ist normal, dass die Zimmertemperatur über der „set temp" bleibt.

ENTFEUCHTEN

Wenn das Gerät (fast) ausschließlich als Entfeuchter benutzt wird, montieren Sie nicht den Ablufschauch, sondern halten die warme Luft in den zu entfeuchtenden Raum zurückströmen. Sie müssen jeder einen Wasserablaufschlauch an den festen Abfluss anschließen (siehe Abschnitt G).

Bei Benutzung der Entfeuchtungsfungtion konnen Sie die Taste (Göbläsegeschwindigkeit) nicht benutzen. Sie steht automatisch auf „Mittlere Geschwindigkeit". Außer dem konnen Sie die Temperatur auch nicht mehr mit den Tasten und einsellen.

LUFTUMWÄLZUNG

In dieser Funktion wälzt das Gerät die Luft ausschließlich um. Die eingehende Luft wird also nicht gekühlt oder entfeuchtet.

Wenn das Gerät auf diese Funktion eingestellt ist, sind folgende Handlungen möglich:

• Über die Taste 品 stellen Sie die gewünschte Geblasegeschwindigkeit ein. Wenn Sie auf die Taste 品 *, verspringt die Geblasegeschwindigkeit folgendermaBen:

-Höheste Geschwindigkeit
-Mitiere Geschwindigkeit
- Niedrigste Geschwindigkeit

4 Beim Ausschalten des Geräts wird die zuletzt eingestellte Funktion gespeichert.
5 Auf Wunsch können Sie die Timerfungtion benutzen. Mittels dieser Funktion schaltet das Gerät sich zu einer vorab eingestellten Zeit ein oder aus. Gehen Sie dazu folgendermaßen vor:

EINSCHALTEN

• Sorgen Sie davon, dass das Gerät auf die richtige Funktion eingestellt ist

• Schalten Sie das Gerät aus, indem Sie auf die Taste drühen. Achten Sie jedoch daraufuf, dass der Stecker richtig in der Steckdose steckt.
• Drücken Sie auf die Timertaste. Die Lampe „Timer set" beginnnt zu blinke.
• Mit den Tasten u. wirde eine Zeit von 1 bis 12 Stunden eingestellt.
• Nach Ablauf der eingestellten Zeit schaltet sich das Gerät ein.

AUSSCHALTEN

• Drücken Sie, während das Gerät in Betrieb ist, auf die Timertaste. Die Lampe „Timer set" beginnnt zu blinken.
• Mit den Tasten u. wirde ne Zeit von 1 bis 12 Stunden eingestellt.
• Nach Ablauf der eingestellten Zeit schaltet sich das Gerät aus.

ANMERKUNGEN!

Zur Veränderung der Lebensdauer des Kompressors wurde er so eingestellt, dass er erst 3 Minuten nach dem (Wieder-)Einschalten anfängt zu arbeiten. Das Kühlsystem schaltet ab, wenn die Umgebungstemperatur niedriger ist als der eingestellte Wert. Die Ventilation findet jedoch weiterhin auf dem eingestillten Niveau statt. Wenn die umgebungstemperatur über den eingestillten Wert steigt, beginnnt die Kuhlung wieder zu arbeiten.

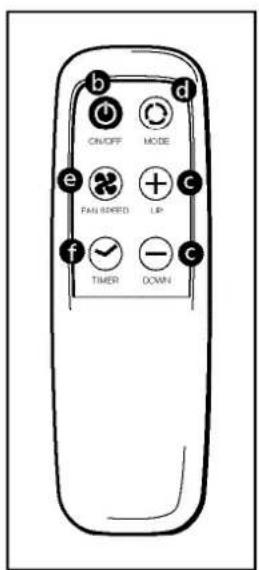

FERNBEDIENUNG

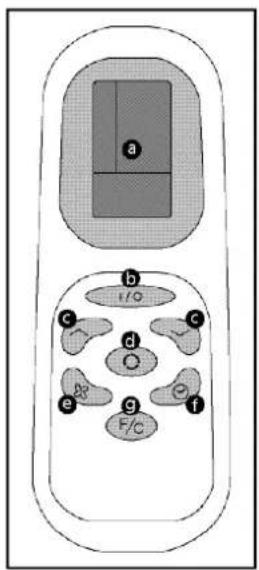

a. LCD-Display (TP25)
b. Ein/Aus-Schalter
c. Schaltflächen für Zeitgeber und zum Einstellen des Thermostats
d. Betriebsart-Schaltflächen (Wahl A/C, Gebläse oder Entfeuchter)
e. A/C-Gebäsegeschwindigkeitsschaltfläche (hoch, mittel, niedrig)
f. Schaltfläche Zeitgeber EIN/AUS
g. Wahlschalter Celsius/Fahrenheit (TP 25)

Mit der Fernbedienung setzen sich die Funktionen des Bedienfels aktivieren.

Richten Sie die Vorderseite der Fernbedienung auf das rote Fenster. Die Entführung zum Klimagerät sollt nicht mehr als 5 m betragen. Legen Sie vor Gebrauch AAA-Batterien ein.

PROGRAMMIEREN DES ZEITGEBERS

1 Zum Einschalten der Zeitgeberfungtion drucken Sie die Schaltflache auf der Fernbedienung oder die Schaltflache „Einstellen des Zeitgebers" auf dem Bedienfeld.
Zum Einstellen der gewünschten Ausschaltzeit drücken Sie die Schaltfläche oder auf der Fernbedienung oder die Schaltfläche auf die Bedienfeld.
3 Sobald die eingestellte Zeit verstrichen ist, schaltet sich das Gerät aus.

ENTFEUCHTUNGSBETRIEB

Zum Wahlen der Betriebsart Entfeuchten drücken Sie die Schaltfläche auf der Fernbedienung oder die Betriebsartschaltfläche auf dem Bedienfeld. Wenn der Entfeuchtungsbetrieb eingeschaltet ist, funktionieren die Temperatur und Geblasegeschwindigkeitsschaltflächen nicht und das Geblase lauft mit mittlerer Geschwindigkeit.

Während das Gerät entfeucht, leuchtet die Entfeuchter-Kontrollleuche ununterbrochen auf. Beachten Sie, dass der Abfuhrschlauch im Entfeuchtuntsbetrieb nicht benutzt zu werden braucht.

D LUFTFILTER

Die Klimaanlage ist mit einem Gewebefilter ausgestattet, mit dem größere Staubteilchen zusammen gehalten werden.

Der Gewebefilter muss bei normaler Benutzung alle 2 Wochen mit einem Staubsauger gesaubert werden, damit er nicht verstopft und der Luftstrom nicht gehindert wird.

HINWEIS!

• Nehmen Sie den Aktivkohlefilter aus dem Gerät, bevor Sie das Gerät Jahreszeitlich bedingt wegpacken. Setzen Sie zu Anfang der neuen Benutzungsperiode einen neue Filter ein. Die alten Filter sind für den normalen Hausmull geeignet.
• Benutzen Sie das Klimagerät niemals ohne den Gewebefilter.
  Die Benutzung des Geräts ohne Aktivkohlefilter verursicht keinen Schaden an ihrem Klimagerät. In dem Fall werden Mikroorganismen in der Luft jedoch nicht neutralisiert und unangenehme Gerüche werden nicht beseitigt.
• Verwenden Sie ausschließlich die geeigneten Tectro-Filter. So beugen Sie einer Beschädigung Ihres Klimagerats vor.
• Das geeignete Filterpaket ist bei ihrem Handler erhältlich.

E LUFTSTROMRICHTUNG

Umkippen um den Stand der horizontalen Lamellen zuändern.

F ENTLEERUNG DES WASSERTANKS

Unter extremen Bedingungen muss der eingebaute Wasserbehälter möglicherweise entleert werden. Wenn der Wasserbehälter voll ist, leuchtet die Lampe auf und es ertont ein ununterbrochener hoher Warnton. Die Klimaanlage schaltet sich dann automatisch aus. Zum Entleeren des Wasserbehalters gehen Sie folgendermaßen vor:

Versuchen Sie nicht, das Gerät zu transportieren. Bei heftigen Bewegungen kann Wasser austreten.
2 Stellen Sie zunachst das Gerät aus undziehen Sie dann den Stecker aus der Steckdose.
3 Stellen Sie eine Schale oder eine passende Schüssel auf den Boden unter die Abflussöffnung.
4 Ziehen Sie den Gummistopfen 8 aus dem Abfluss und halten Sie das Wasser aus dem Behälter laufen (±0,5 L).
5 Schieben Sie den Stopfen ⑧wieder in den Abfluss, stecken Sie den Stecker wieder in die Steckdose und schalten Sie das Gerät wieder ein. Die Kontrollleuchte fuss jetzt aus sein.

D

ANMERKUNG!

Während der Benutzung als Klimaanlage wird unter normalen

Umständen das Kondenswasser durch den Abluftschlauch abgeführt.

G ANSCHLIESSEN EINES FESTEN AUSLASSES

1 Erst das Gerät abschalten und dann den Stecker aus der Steckdoseziehen.
2 Stellen Sie eine Schale oder eine passende Schüssel unter den Wasserabfluss, um eventuell ablaufendes Wasser aufzufangen.
Entfernen Sie den Gummistopfen 8.
4 Schliessen Sie den Schlauch für die Wasserabfuhr (0 15 mm) an die Wasserabfuhr an. Verlangern Sie diese, wenn notig, mit dem extra Schlauch.
5 Legen Sie das andere Ende des Wasserablaufschlauchs zu einem geeigneten Abfluss. Achten Sie daraufuf, dass der Schlauch nicht verdrecht oder geknicht ist. Der Schlauch muss auf der gesamten Länge nach unten verlaufen.

ENTFEUCHTUNG

Wenn das Klimagerät (hauptsächlich) als Entfeuchter eingesetzt wird, keinen Ablufschauch 10 verwenden um die warme Luft im Raum zu behalten. Ein fester Wasserabfluss ist notwendig und bequem. Sie müssen in thism Fall allerdings einen Wasserablaufschlauch (Innendurchmesser 0,5 Inch) anschließen, dessen anderes Ende Sie zu einem geeigneten Abfluss legen.

H REINIGUNG

ACHTUNG

Bei allen Wartungsarbeiten und bei Reinigung oder dessen Ersatzteile, ist das Gerät unbedingt auszuschalten und der Netzstecker aus der Steckdose zuziehen.

Das Gehäuse mit einem feuchten Tuch reinigen. Verwenden Sie keine aggressiven Chemikalien, Benzin, Lösungsmittel oder andere Reinigungsmittel.

Der Siebfilter sollte regelmäßig mit einem Staubsauger gereinigt werden. Siehe auch Kapitel D „Luftfilter".

ANMERKUNG!

Gebrauchen Sie das Gerät nie ohne Siebfilter.

I AUFBEWAHRUNG

Entleeren Sie den Wasserbehälter (siehe Kapitel F).
2 Reinigen Sie den Filter.
3 Schalten Sie das Geräe einige Stunden im Ventilatormodus ein, das Innere des Gerätes vollständig trocknen kann.
4 Das Stromkabel auflollen, das Gerät vor Staub schützen und an einem trockenen und für Kinder unzugänglichen Ort aufbewahren.

J

Störung Ursache Lösung
Das Gerätkünftioniert nicht.	Keine Stromzufuhr.	Gerät an einer Steckdose mit Netzspannung anschließen.
	Wassertank-Anzeige leuchtet auf▲.	Entleeren Sie den Wasserbehälte (siehe Kapitel F).
Das Gerätläßt nach.	Steh in der Sonne. Vorhang schließen.
	Fenster oder Türen offen, weitere Leute oder Hitzequelle im Raum.	Schließen Sie Fenster bzw. Türen oder stellen Sie eine zusätzliche Klimaanlage auf.
		Filter reinigen bzw. ersetzen.
	Lufteinzug oder Luftauslauf blockiert.	Blockierung entfernen.
	Umgebungstemperatur niedriger als der eingestellte Wert.	Temperatureinstellungändern.
Das Gerät ist zu laut.	Gerät stehen auf einer unebenen Fläché.	Auf eine ebene Flächie stellen (geringere Vibrationen).
Der Kompressor funktioniert nicht.	Der Hitzeschutz ist möglich aktiviert worden.	Warten Sie 3 Minuten bis die Temperatur gesunden ist, und schalten Sie das Gerät dann wieder ein.
Gerät reagiert nicht auf Fernbedienung.	Entfernung zu groß.	Richten Sie die Fernbedienung auf das Bedienfeld.
	Fernbedienung nicht im Erkennungsbereich des Bedienfels.
	Batterien leer. Tauschen Sie die Batterien aus.

Versuchen Sie niemals das Gerät selbst zu reparieren oder auseinander zunehmen. Bei unfachgerechten Reparaturen erlischt der Garantieanspruch. Durch nicht fachgerechte Reparaturen können Gefahren für den Benutzer entstehen.

K GARANTIEBESTIMMUNGEN

Für das Gerät wird ab dem Kaufdatum eine Garantie von 24 Monaten gewährt. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos repariert. Dabei gelten nachstehende Regeln:

1. Alle weiter gehenden Schadenersatzansprüche, einschließlich der Vergütung von Folgeschäden, weisen wir nachdrücklich zurück.
2. Eine Reparatur oder ein Ersatz von Teilen während der Garantiezeit führt nicht zu einer Veränderung der Garantie.
3. Die Garantie besteht, falls Veränderungen vorgenommen, nicht die Originalersatzteile montiert oder Reparaturen vom Käfer oder einem Dritten durchgeführt wurden.
4. Teile, an denen normaler Verschleiß auftritt, wie etwa der Filter, fallen nicht unter die Garantie.
5. Die Garantie gilt nur dann, wenn der Original-Kassenbeleg (unverändert und vom Kaufdatum versehen) vorgelegt wird.
6. Die Garantie gilt nicht bei Schäden, die auf Verwahrlosung oder auf Handlungen zurückzuführen sind, die von den Beschreibungen in der Gebrauchsanweisung abweichen.
7. Die Versandkosten und das Versandrisiko des Gerätes, oder dessen Teile, gehen immer zu Lasten des Käufers.
8. Schaden, der dadurch verursacht wurde, dass die geeigneten Tectro-Filter nicht benutzt wurden, fällt nicht unter die Garantie.

Um wichtige Kosten zu vermeiden, raten wir Ihnen, immer zuerst die Gebrauchsanweisung/genau durchzulesen. Sollte ein Problem auch dann noch nicht zu losen sein, konnen Sie das Klimagerät für eine Reparatur zu Ihr Handl derruckbringen.

TECHNISCHE DATEN

Angegebene Werte sind Richtwerte, Änderungen vorbehalten

Model		TP 20 TP 25
Kühleistung*	W 2000	2500
EE Class*		B	B
EER*		2,5 2,5
Leistungsaufnahme	W 800	1000
Stromverbrauch nom.	A 3,6 4,5
Spannung V/Hz/PH		220 - 240 / 50 / 1
Luftumwältzvol. max.	m³/h	320 360
Entfeuchtung max. ** L/24h	23	28
Raumkapazität	m³	65	85
Kompressor Modell		rotary
Kältemittel	type/gr	R-407c / 500	R-407c / 600
Thermostat	°C	16 - 32
Ventilatorstufen		3
Schallniveau	dB	52
Abmessungen (BxHxT)	mm	435 x 760 x 420
Gewicht	kg	34,2
Unit protection		IP 20
Aktivkohlefilter		ja	ja

• gemäß EN14511
  ** gemessen bei 32 °C und 80% RH

Elektroartikel gehoren nicht in den Hausmull.itte entsorgen Sie sie den ortlichen Vorschriften gemäß. Erkundigen Sie sich eventuell bei der Behörde oder bei Ihrem Handler.

VIGTIGDELE

PVG Austria VertriebsgmbH

Salaberg 49

3350 HAAG

tel: [phone]

fax: [phone]

email: [e-mail]

BELGI

PVG Belgium NV/SA

Industrielaan 55

2900 SCHOTEN

tel: [phone]

fax: [phone]

email: [e-mail]

SCHWEIZ

PVG Schweiz AG

Genuastrasse 15

4142 MUNCHENSTEIN

tel: [phone]

fax: [phone]

email: [e-mail]

DEUTSCHLAND

PVG Deutschland GmbH

Beiersdorfstraße 4

46446 EMMERICH

tel: [phone]

fax: [phone]

email: [e-mail]

DANMARK

PVG Scandinavia A/S

Niels Bohrsvej 10

6100 HADERSLEV

tel: [phone]

fax: [phone]

email: [e-mail]

ESPANA

PVG Espana S.A.

Pol. Ind. San Jose de Valderas II
