BEDIENUNGSANLEITUNG IH 17190 E AMICA

BEDIENUNGSANLEITUNG - KAMINHAUBE DE 62

a declaration of compliance made available to market regulators.62

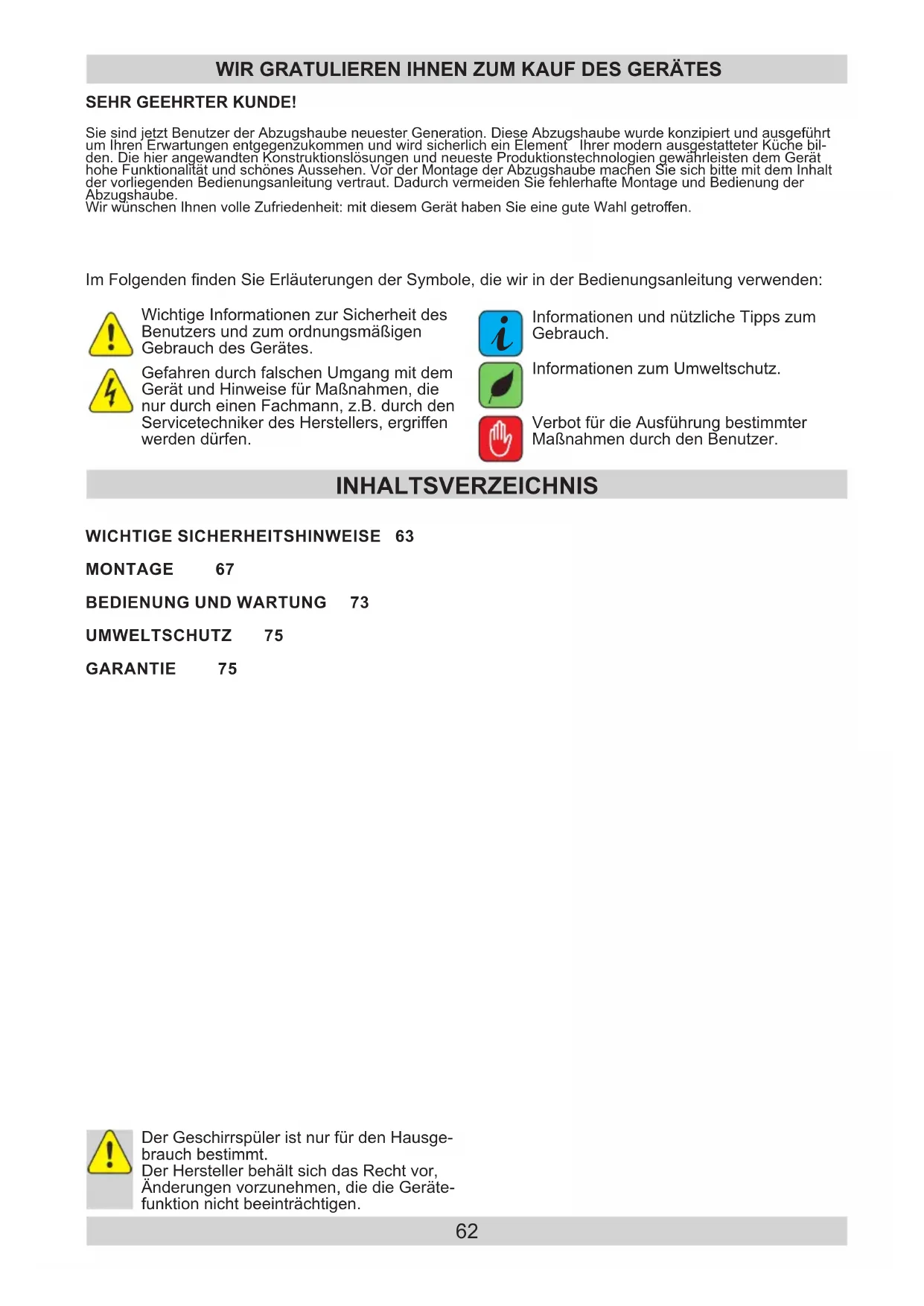

INHALTSVERZEICHNIS SEHR GEEHRTER KUNDE! Sie sind jetzt Benutzer der Abzugshaube neuester Generation. Diese Abzugshaube wurde konzipiert und ausgeführt um Ihren Erwartungen entgegenzukommen und wird sicherlich ein Element Ihrer modern ausgestatteter Küche bil- den. Die hier angewandten Konstruktionslösungen und neueste Produktionstechnologien gewährleisten dem Gerät hohe Funktionalität und schönes Aussehen. Vor der Montage der Abzugshaube machen Sie sich bitte mit dem Inhalt der vorliegenden Bedienungsanleitung vertraut. Dadurch vermeiden Sie fehlerhafte Montage und Bedienung der Abzugshaube.Wir wünschen Ihnen volle Zufriedenheit: mit diesem Gerät haben Sie eine gute Wahl getro󰀨en.

WIR GRATULIEREN IHNEN ZUM KAUF DES GERÄTES WICHTIGE SICHERHEITSHINWEISE 63

BEDIENUNG UND WARTUNG 73

Im Folgenden nden Sie Erläuterungen der Symbole, die wir in der Bedienungsanleitung verwenden:

Verbot für die Ausführung bestimmter

Maßnahmen durch den Benutzer.

Gefahren durch falschen Umgang mit dem

Gerät und Hinweise für Maßnahmen, die

nur durch einen Fachmann, z.B. durch den

Servicetechniker des Herstellers, ergri󰀨en

Wichtige Informationen zur Sicherheit des

Benutzers und zum ordnungsmäßigen

Gebrauch des Gerätes.

Informationen und nützliche Tipps zum

Informationen zum Umweltschutz.

Der Geschirrspüler ist nur für den Hausge-

Der Hersteller behält sich das Recht vor,

Änderungen vorzunehmen, die die Geräte-

funktion nicht beeinträchtigen.63

WICHTIGE SICHERHEITSHINWEISE

l Der Hersteller haftet

nicht für die Schäden,

die Folge der Nichtein-

haltung inder vorlie-

l Die Dunstabzugshau-

be dient zur Abführung

Sie die Dunstabzugs-

haube nicht zu anderen

l Beim Abluftbetrieb

muss die Dunstabzugs-

haube an einen entspre-

chenden Lüftungskanal

angeschlossen werden

(nicht an betriebsaktive

Abgaskanäle anschlie-

ßen!). Es ist dabei erfor-

derlich, eine Leitung zur

Abführung der Abluft

nach außen zu installie-

ren. Diese Abluftleitung

120 oder 150mm) sollte

mindestens 4-5 m lang

sein. Die Abluftleitung

ist auch bei Teleskop-

zugshauben bei Umluft-

betrieb erforderlich.

l Beim Umluftbetrieb

muss der Aktivkohlel-

ter installiert werden. In

diesem Fall ist es nicht

mehr erforderlich, die

Leitung zur Abführung

der Abluft zu installie-

ren. Zu empfehlen ist

des Umlenkblechs für

die Abluft (nur bei Kami-

eine unabhängige Be-

leuchtung sowie einen

Abluftventilator mit der

Möglichkeit der Einstel-

lung einer der mehreren

l Je nach der Versi-

on der Gerätes ist die

Dunstabzugshaube für

eine dauerhafte Anbrin-

gung an einer vertikalen

Wand über einem Gas-

oder Elektroherd (Ka-

ben); unter der Decke

über einem Gas- oder

Elektroherd (Inselab-

zugshauben); an einer

vertikalen Wand in ei-

einem Gas- oder Elek-

troherd (Teleskop-und

Möbeldunstabzugshau-

ben) bestimmt. Verge-

wissern Sie sich vor der

Montage, ob die Wand-

oder Deckenkonstruk-

tion für die Montage

der Dunstabzugshaube

geeignet ist und stand-

Modelle der Dunstab-

zugshauben sind sehr

l Die Montagehöhe über

dem Elektroherd ist im

Produktdatenblatt (in

der technischen Spe-

zikation des Gerätes)

angegeben. Sollte in

der Montageanleitung

für Gasherde ein grö-

ßerer Abstand angege-

ben sein, so muss dies

berücksichtigt werden

l Vermeiden Sie o󰀨e-

ne Flammen unter der

Wenn Sie das Kochge-

schirr von der Gaskoch-

stelle nehmen, stellen

Sie die Flamme zuvor

Sie immer dafür, dass

falls über das Kochge-

schirr hinausragt, sonst

wünschten Energiever-

lusten und zur gefährli-

chen Konzentration von

l Die Zubereitung der

muss stets unter Auf-

sicht erfolgen, da das

überhitzte Fett sich

schnell selbst entzün-

l Vor jedem Filterwech-

sel oder vor Durchfüh-

rung von Reparaturen

trennen Sie das Gerät

von der Stromversor-

Stecker aus der Steck-

l Der Fettlter der Dunst-

abzugshaube ist durch-

schnittlich alle zwei bis

drei Wochen zu reini-

gen. Ein überfetteter

Filter bedeutet Brand-

WICHTIGE SICHERHEITSHINWEISE65

gleichzeitig sowohl die

dere nicht mit Strom

gespeiste Geräte (z.B.

Öfen für üssige Brenn-

sto󰀨e, Durchlauferhit-

zer, Thermen) betrieben

werden, muss für eine

ausreichende Belüftung

fuhr) gesorgt werden.

Ein sicherer Betrieb der

dann möglich, wenn bei

gleichzeitigem Betrieb

be und anderer, luftver-

der Unterdruck in ihrer

direkten Nähe den Wert

von max. 0,004 mB er-

reicht (dieser Wert gilt

nicht bei Umluftbetrieb

l Die Dunstabzugshau-

be darf nicht als Stütz-

äche für Personen, die

sich gerade in der Kü-

che benden, genutzt

l Die Dunstabzugshau-

be sollte sowohl von

außen als auch von in-

nen oft (MINDESTENS EINMAL PRO MONAT,

unter Beachtung der in

Hinweise zur Wartung

des Gerätes) gereinigt

werden. Bei Nichtbe-

achtung der Grundsät-

die die Reinigung der

sel betre󰀨en, entsteht

Brandgefahr. Der Her-

steller übernimmt keine

Haftung für eventuelle

Schäden oder Brände,

verursacht wurden und

sich aus der Nichtbe-

achtung der in dieser

angegebenen Hinweise

l Wird das Netzkabel

l Das Gerät muss prob-

lemlos vom Stromnetz

zu trennen sein, indem

man den Stecker her-

auszieht oder den zwei-

poligen Schalter betä-

WICHTIGE SICHERHEITSHINWEISE66

l Das Gerät darf nicht

durch Personen (dar-

unter auch Kinder) mit

eingeschränkten körper-

lichen, sinnlichen oder

psychischen Fähigkeiten

sowie durch unerfahrene

sowie solche Personen,

die das Gerät nicht ken-

nen, bedient werden, es

sei denn, es geschieht

unter Aufsicht oder ge-

der für ihre Sicherheit

verantwortlichen Perso-

l Erlauben Sie nicht den

Kindern das Gerät ohne

Aufsicht zu bedienen.

Erlauben Sie den Kinder

nicht mit dem Gerät zu

l Prüfen Sie, ob die auf

Typenschild gemachten

Angaben zur Spannung

den örtlichen Parame-

tern der Stromversor-

l Das Netzkabel vor der

Montage ausrollen und

l Vorsicht! Verpackungs-

materialen (Kunststo󰀨-

beutel und Styropor)

können gefährlich sein!

Halten Sie diese von

Kindern fern! Ersti-

schluss der Dunstab-

zugshaube ans Strom-

kontrolliert werden,

ob das Netzkabel ord-

nungsmäßig installiert

und während der Mon-

tagearbeiten durch die

wurde. Es ist empfeh-

tionstüchtigkeit der

Dunstabzugshaube vor

der Ergeifung der Mon-

l Die Dunstabzugshau-

be niemals ohne korrekt

montiertes Gitter in Be-

l Es ist strengstens ver-

boten, unter der Haube

mit o󰀨ener Flamme zu

l In Bezug auf techni-

sche und Sicherheit-

Ableitung der Abluft

sind die Vorschriften der

zuständigen örtlichen

Behörden strengstens

l WARNUNG! erfolgt die

Installation der Schrau-

ben oder Befestigung-

svorrichtungen nicht

entsprechend den vor-

gen, führt dies zu Ge-

fahr durch Stromschlag.

WICHTIGE SICHERHEITSHINWEISE67

Die Abzugshaube, bestehet aus folgenden Teilen

5. Aluminiumlter (unter der Blende)

Zur Ausstattung der Dunstabzugshaube gehört

außerdem eine Fernbedienung (Abb. 2b).68

Montage der Deckenhalterung

Die Deckenhalterung ist unter der Decke so anzubringen,

dass die Richtung der Kennzeichnung „FRONT” in der Halte-

rung mit der Frontseite des Gerätes übereinstimmt.

Die Löcher für Spreizdübel an den mit den Buchstaben A, B,

C und D markierten Stellen mit dem Bohrer Ø10 mm bohren.

Entsprechende Spreizdübel in die zuvor ausgebohrten Löcher

Die Deckenhalterung mit vier Schrauben 5,5 x 45 befestigen.

B) Montage der Eckleisten

Indem auf die Frontseite der Decken-

halterung (Abb. 3) geachtet wird, zwei

Frontleisten (links und rechts) sowie zwei

Hinterleisten (Abb. 4) am Motorgehäuse

befestigen. Vergewissern Sie sich, dass die

Leisten ordnungsmäßig angebracht wurden

und deren Länge in jeder Ecke des Motor-

gehäuses gleich ist. Darüber hinaus muss

auf die korrekte Richtung der Schnappver-

schlüsse der Eckleisten geachtet werden,

damit sie zur Deckenhalterung passen.

C) Installation der Kamine am Gehäuse

Den Innen-Kamin in den Außenkamin

setzen. Zur vorläugen Verbindung der

Kamine zwei Schrauben ins Motorgehäuse

(nicht ganz) einschrauben (Abb. 4) und

beide Kamine auf das Gehäuse aufset-

zen (Abb. 5). Die auf diese Art und Weise

vorläug angebrachten Kamine verschie-

ben sich nicht mehr bei der Montage des

Motorgehäuses an der Deckenhalterung

Hinterleisten Frontseite des Gehäuses Montage der Halte- rung

D) Montage des Gehäuses an der

Die Eckleisten an entsprechenden

Stellen der Deckenhalterung so platzie-

ren, dass die Schnappverschlüsse der

Leisten in die Montageö󰀨nungen in der

Deckenhalterung hineinpassen (Abb.

7), und die Leisten mit entsprechenden

Schrauben befestigen.

E) Montage des Aluminiumrohres zur

Abführung der Abluft (nur bei der Wahl

des Abluftbetriebs der Dunstabzugshau-

be) Das Aluminiumrohr am Auslaufstutzen

so anbringen, dass das Rohr bei der Ein-

stellung der höchsten Leistungsstufe des

Motors nicht herausgerissen wird (Abb. 8).

Das andere Rohrende in der Auslaufö󰀨-

nung in der Decke montieren.

F) Montage der Verstärkungsleiste

Die Verstärkungsleiste in U-Form mit

den Schrauben, die im Montageset mit-

geliefert wurden, befestigen.

Diese Leiste verhindert die Verformung

der Eckleisten sowie das Herunterfallen

der Dunstabzugshaube (Abb. 9).

H) Entfernung der Einlaufabdeckung

Die Dunstabzugshaube auf den Unter-

grund legen, die Abdeckung im vorderen

Teil der Abzugshaube festhalten, vor-

sichtig nach oben ziehen und anschlie-

ßend mit besonderer Vorsicht entrasten

G) Montage des Innen-Kamins an der

Den Innen-Kamin hochheben und mit

den Schrauben 3,5 x 9,5 an der Decken-

halterung (Abb. 10) montieren.

I) Verbindung von zwei Elementen der

Abzugshaube (Oberteil und Motor-

Das untere Element der Abzugshaube

und die zuvor an der Decke angebrach-

ten Motor-Gruppe miteinander verbin-

Innerhalb des unteren Elements der Ab-

zugshaube (Abb. 12a) gibt es Häkchen,

die in die Ö󰀨nungen im Motorgehäuse

eingerastet werden müssen (Abb. 12b).

Ö󰀨nungen für die Häkchen im Motorgehäu-

J) Verbindung von zwei Elementen

der Abzugshaube - Fortsetzung

Beide Elemente mit den Schrauben 3,5 x

9,5mm miteinander verbinden (Abb. 13).

K) Anschluss der Bündel

Zuerst die Kunststo󰀨-Schalterdose, unter

der sich die Steckdose für das Kabel-

bündel zur Stromversorgung des Lüfters

bendet, herausnehmen (Abb. 14) und

den Stecker anschließen.

L) Anschluss der Bündel - Fortset-

Den für die Stromversorgung zuständi-

gen weißen Stecker in die entsprechen-

de Steckdose stecken (Abb. 15).

Einstellung des Abluftbetriebs der Dunstab-

Im Abluftbetrieb wird die Luft nach Außen durch

einen gesonderten Kanal abgeführt. Dabei sollten

eventuell bestehende Kohleaktivlter entfernt

werden. Die Abzugshaube schließen Sie an das

Abzugsloch mit einem xen oder exiblen Rohr Ø

120 mm (im Fachhandel erreichbar) an.

Der Anschluss sollte von einem qualizierten

Fachmann durchgeführt werden.

Einstellung des Umluftbetriebs der Dunstab-

In dieser Option kehrt die gelterte Luft über die

auf beiden Seiten des oberen Kamin bendlichen

Ö󰀨nungen in den Raum zurück.

Bei dieser Einstellung ist ein Aktivkohlelter

zu installieren Und es ist empfehlenswert, das

Umlenkblech für die Abluft zu montieren (verfügbar

je nach dem Modell).

In ausgewählten Modellen der Universalabzug-

shauben muss der Hebel in der Dunstabzugshau-

be umgestellt werden (Abb. 8), damit das Gerät

vom Abluft- auf den Umluftbetrieb wechseln kann.

Die gereinigte Luft kehrt über die im oberen Be-

reich des Gerätes bendlichen Ö󰀨nungen in den

Beim Umluftbetrieb muss im Falle der Möbel- und

Teleskopabzugshauben ein Rohr zur Abführung

der Abluft montiert werden. Das andere Rohrende

ist in den Raum zu richten, dadurch erfolgt die

Abführung der gelterten Luft.

Geschwindigkeit der Lüfters

Unter normalen Bedingungen und bei geringer

Konzentration der Dämpfe wird geringe und

mittlere Geschwindigkeit empfohlen. Die höchste

Geschwindigkeit (TURBO) sollte dagegen nur bei

hoher Konzentration der Dämpfe, z.B. beim Braten

oder Grillen, genutzt werden.

BEDIENUNG UND WARTUNG Die Steuerung der Dunstabzugshaube erfolgt am Bedienfeld (Abb. 4a)

Die Dunstabzugshaube verfügt über fünf Leistungsstufen des Lüfters. Die Geschwindigkeit

des Lüfters muss an die Kochintensität angepasst werden. Um den Lüfter zu betätigen,

drücken Sie die Taste ” ” in der Bedienblende (Abb. 17). Die Betriebsgeschwindigkeit

des Lüfters wird durch mehrmaliges Drücken der Taste ” > ” erhöht. Die Reduzierung der

Betriebsgeschwindigkeit des Lüfters erfolgt durch das Drücken der Taste ” < ”.

Nach Einschalten der Dunstabzugshaube beginnt der Betrieb des Lüfters immer auf zweiter

Die Taste ” ” dient zum Abschalten des Gerätes mit Verzögerung.

Diese Funktion wird durch das Drücken der Taste ” ” gestartet. Dieses Gerät wird nach

15 Minuten ab diesem Zeitpunkt abgeschaltet.

Wird die Funktion des Abschaltens mit Verzögerung aktiviert, wird dies mit der blinkenden

Zi󰀨er in der Anzeige signalisiert und der Lüfter der Dunstabzugshaube wird nach 15 Minuten

Diese Funktion der Dunstabzugshaube wird nach der Beendigung des Kochens zur Beseiti-

gung der Gerüche und Dämpfe aus der Küche empfohlen und sollte über ein paar Minuten

Die Dunstabzugshaube verfügt über eine Halogenbeleuchtung. Das Ein- und Ausschalten der Be-

leuchtung erfolgt durch das Drücken des Feldes ” ” in der Bedienblende (Abb. 2a), die sich in der

Frontblende bendet (Abb. 2 Pos. 3).

Fernbedienung (Abb. 4b)

Die Dunstabzugshaube ist mit einer Fernbedienung ausgerüstet.

Die Funktionen der Fernbedienung wurden im Weiteren geschildert:

1. Ein-/Ausschalten des Motors

2. Reduzierung der Geschwindigkeit des Lüfters

3. Erhöhung der Geschwindigkeit des Lüfters

4. Ein-/Ausschalten der Beleuchtung

Wird die Taste „POWER” gedrückt, beginnt der Motor der Dunstabzugshaube auf zweiter Stufe zu arbe-

iten. Die Beleuchtung kann unabhängig vom Drücken der Taste „POWER” eingeschaltet werden.

Um die Funktionen der Fernbedienung in vollen Zügen in Anspruch nehmen zu können, gehen Sie

- NAuf der Rückseite der Fernbedienung gibt es ein geschlossenes Batteriefach. Den Verschluss vor-

sichtig ö󰀨nen und den Batteriedeckel abnehmen.

- Die Batterien gemäß der innerhalb des Batteriefachs gezeigten Polarität in die Fernbedienung einset-

- Den Batteriedeckel der Fernbedienung schließen.

- Die Fernbedienung auf die Vorderseite der Dunstabzugshaube richten.

Zwischen der Fernbedienung und dem Sensor dürfen keine Hindernisse im Wege stehen.

Das Licht der Halogenleuchten kann Störungen der Kommunikation zwischen der

Fernbedienung und der Dunstabzugshaube hervorrufen.74

BEDIENUNG UND WARTUNG Wartung

Durch die regelmäßige Wartung und Reinigung ist

guter und fehlerfreier Betrieb und optimale Lebens-

dauer des Gerätes gewährleistet. Beim Austausch

der Fett- und Kohleaktivlter sind besonders Hin-

weise des Herstellers zu beachten.

Kohlelter (nur in der Version mit dem Umlau-

Das Aktivkohlelter wird ausschließlich im Umluft-

Das Aktivkohlelter kann Gerüche so lange absor-

bieren bis es gesättigt ist. Eine Reinigung ist nicht

möglich, ein Austausch muß regelmäßig - minde-

stens einmal alle zwei Monate, bei starker Bean-

spruchung auch häuger – erfolgen.

Die Demontage des Aktivkohlelters wurde in der

Normale Reinigung der Dunstabzugshaube:

l Verwenden Sie weder nasse Reinigungstücher

noch Schwämme noch Wasserstrahl.

l Verwenden Sie weder Lösemittel noch Alko-

hol, weil die lackierten Oberächen dadurch

l Verwenden Sie keine ätzenden Sto󰀨e, insbe-

sondere bei der Reinigung von Oberächen

aus nichtrostendem Stahl.

l Verwenden Sie keine harten, rauen Reinigung-

Es wird empfohlen, einen feuchten Lappen mit

mildem Reinigungsmittel zu verwenden.

Achtung: Nach mehrerer Reinigungen in der

Spülmaschine kann sich die Farbe des Alufettl-

ters ändern. Diese Farbänderung bedeutet keine

Funktionseinschränkung, das Alufettlter muss

nicht ausgetauscht werden.

Der Filter sollte gereinigt werden, wenn das Symbol ” ” in der Bedienblende angezeigt

wird.In der Regel hat dies durchschnittlich alle zwei bis drei Wochen zu erfolgen.

Um dieses Symbol (nach der Reinigung der Filter und deren erneutem Einsetzen) abzu-

schalten, drücken Sie die mit dem Symbol ” ” gekennzeichnete Taste über 3 Sekunden

an (die Dunstabzugshaube muss zu diesem Zeitpunkt außer Betrieb sein).

Danach wird das Symbol ”E” angezeigt und das Gerät kann wie gewöhnlich genutzt wer-

Wollen Sie das Gerät benutzen, ohne das angezeigte Symbol ” ” von der Bedienblende

zu löschen, drücken Sie die mit dem Symbol ” ” gekennzeichnete Taste. Für eine Se-

kunde wird die Kennzeichnung der Geschwindigkeit und anschließend das Symbol

” ” angezeigt und der Motor arbeitet weiter.

ACHTUNG! Das Symbol ” ” wird nach 60 Stunden des Motorbetriebs angezeigt.

Der Fettlter sollte durch Waschen in der Geschirrspülmaschine (maximale Temperatur in der

Geschirrspülmaschine beträgt 60 Grad Celsius) oder per Handwaschen mit mildem Spülmittel

oder mit üssiger Seife gereinigt werden.75

UMWELTSCHUTZ Entsorgung der NeugeräteVerpackung

Das Gerät wird durch seine

Verpackung gegen Trans-

portschäden geschützt.

Nach dem Auspacken sind

die Verpackungsmateria-

lien so zu entsorgen, dass

dadurch kein Risiko für die

Umwelt entsteht. Unsere

Verpackungen werden aus

umweltfreundlichen Ma-

terialien hergestellt, die wiederverwertbar

l Außenverpackung aus Pappe/Folie

l Formteile aus geschäumtem, FCKW-

-freiem Polystyrol (PS)

l Folien und Säcke aus Polyethylen (PE)

Garantieleistung entsprechend der Garantiekarte.

Der Hersteller lehnt jede Haftung ab, die aus unsachgemäßem Gebrauch der Mikrowelle resultiert.

ENTSORGUNG DES ALTGERÄTES Schnapp- oder Riegel-

schlösser entfernen oder

unbrauchbar machen – So

verhindern Sie , dass sich

spielende Kinder im Gerät

selbst einsperren können

Der Versorgungleitung-

saustausch- der Y-Typ-

Anschluß Wenn die Versorgungsleitung

beschädigt wird, muss sie ausgetauscht

werden Der Austausch darf nur in einer

autoriesierten Werkstatt von einem

Fachmann vorgenommen werden. Dieses

Gerät wurde gemäß der EU-Richtlinie

2002/96/ EG über Elektro- und Elektro- ni-

kaltgeräte mit dem Symbol einer durch-

gekreuzten Müll- tonne gekennzeichnet.

Dieses Produkt darf am Ende seiner

Lebensdauer nicht über den normalen

Haushaltsabfall entsorgt werden, sondern

muss bei einer Recycling-Sammelstelle

für elektrische und elektro- nische Geräte

abgegeben werden. Das Symbol weist

auf die ordnungsgemäße Entsorgung hin.

Sammelstellen, Elektrogeschäfte und

Gemein- deeinrichtungen garantieren die

Abgabe des Altgerätes.

Eine fachgerechte Entsorgung von elektri-

schen und elektronischen Altgeräten

verhin- dert eventuelle Gesundheits-

schäden und Umweltbelastungen, die aus

dem Kontakt mit gefährlichen Sto󰀨en und

falscher Depo- nierung und Verarbeitung

solcher Geräte resultieren.

CE-Konformitätserklärung

Der Hersteller dieses Produktes erklärt hiermit in alleiniger Verantwortung,

dass dieses Produkt den einschlägigen, grundlegenden Anforderungen der

nachfolgenden EU-Richtlinien entspricht:

• Niederspannungsrichtlinie 2014/35/EG

• Elektromagnetische Verträglichkeit 2014/30/EG

• ErP – Richtlinie 2009/125/EG

• Richtlinie RoHS 2011/65/EG Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine

Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwa-

als u gerechten bereidt
