GEBRUIKSAANWIJZING IH 17190 E AMICA

GEBRUIKSAANWIJZING - AFZUIGKAP NL 76

 Gebruikdeafzuigkappasnadatudezehandleidinghebtdoorgelezen.

NOTICE D’UTILISATION – HOTTE ASPIRANTE FR 90

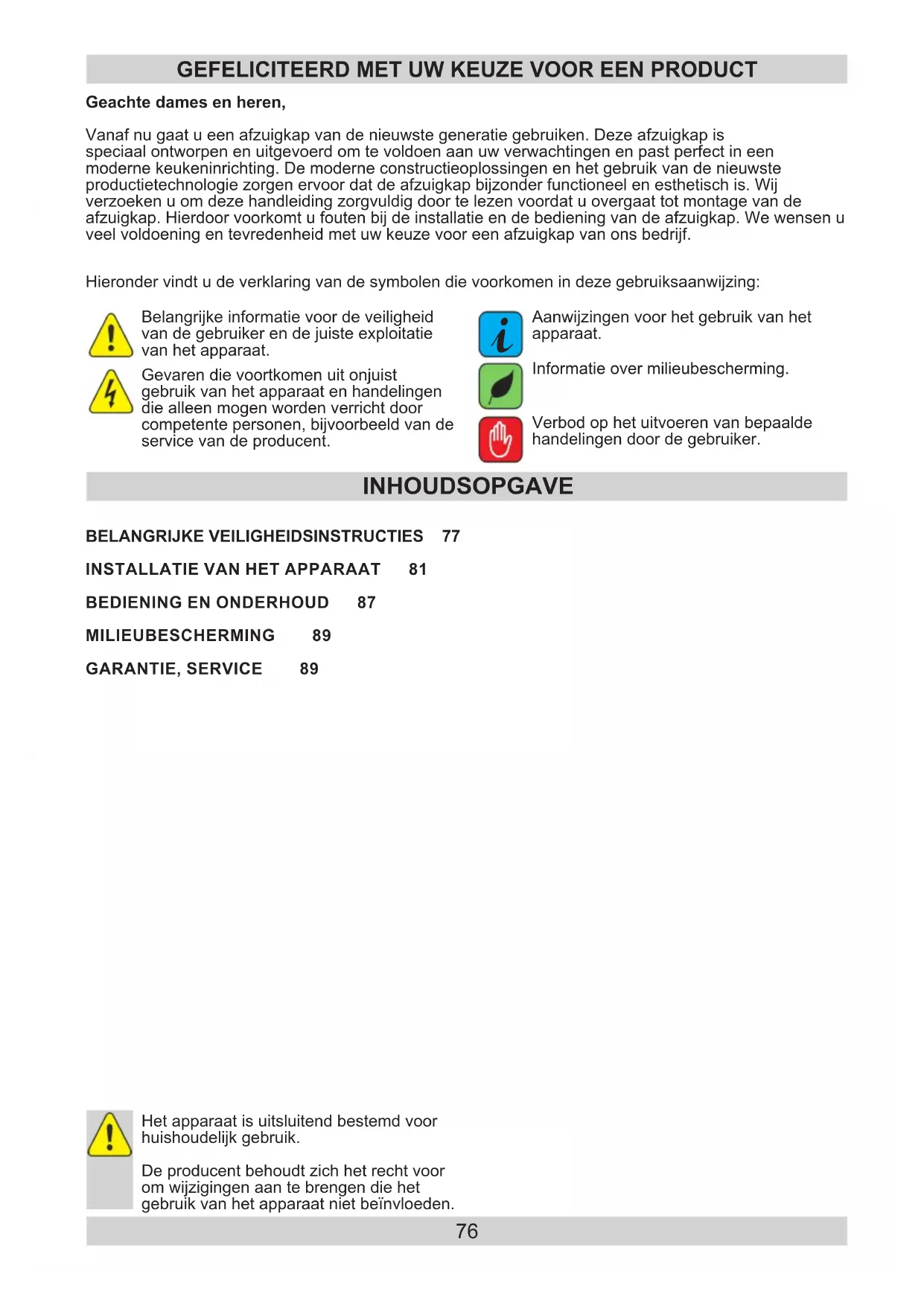

INHOUDSOPGAVE Geachte dames en heren,

Vanaf nu gaat u een afzuigkap van de nieuwste generatie gebruiken. Deze afzuigkap is

speciaal ontworpen en uitgevoerd om te voldoen aan uw verwachtingen en past perfect in een

moderne keukeninrichting. De moderne constructieoplossingen en het gebruik van de nieuwste

productietechnologie zorgen ervoor dat de afzuigkap bijzonder functioneel en esthetisch is. Wij

verzoeken u om deze handleiding zorgvuldig door te lezen voordat u overgaat tot montage van de

afzuigkap. Hierdoor voorkomt u fouten bij de installatie en de bediening van de afzuigkap. We wensen u

veel voldoening en tevredenheid met uw keuze voor een afzuigkap van ons bedrijf.

GEFELICITEERD MET UW KEUZE VOOR EEN PRODUCT Hieronder vindt u de verklaring van de symbolen die voorkomen in deze gebruiksaanwijzing:

Verbod op het uitvoeren van bepaalde

handelingen door de gebruiker.

Gevaren die voortkomen uit onjuist

gebruik van het apparaat en handelingen

die alleen mogen worden verricht door

competente personen, bijvoorbeeld van de

service van de producent.

Belangrijke informatie voor de veiligheid

van de gebruiker en de juiste exploitatie

Aanwijzingen voor het gebruik van het

GARANTIE, SERVICE 89

Het apparaat is uitsluitend bestemd voor

huishoudelijk gebruik.

De producent behoudt zich het recht voor

om wijzigingen aan te brengen die het

gebruik van het apparaat niet beïnvloeden.77

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

l De producent is niet

brand die is ontstaan

door het apparaat die

het resultaat is van het

niet in acht nemen van

deze gebruiksaanwij-

l De afzuigkap dient

voor het verwijderen

Gebruik hem niet voor

l De afzuigkap als afzui-

ginstallatie moet wor-

een geschikt ventilatie-

kanaal (niet aansluiten

len, rookkanalen of af-

voerkanalen voor ver-

in gebruik zijn). Voor

de afzuigkap moet een

lucht naar buiten af te

voeren. De lengte van

een buis van Ø 120 of

150 mm) mag niet lan-

ger zijn dan 4-5 m. Ook

bij telescoopafzuigkap-

zuigkappen die werken

in de absorptiemodus

is een luchtafvoerka-

l In een afzuigkap ie

werkt in de absorptie-

actieve-koollter aan-

brengen. In dat geval

is installatie van een

afvoerkanaal voor de

lucht niet nodig. We be-

velen dan wel aan om

een besturing van de

luchtblazer te monte-

l De afzuigkap is uitge-

rust met onafhankelijke

verlichting en een aan-

zuigventilator die op

een aantal snelheden

kan worden ingesteld.78

l Afhankelijk van de

versie is de afzuigkap

nente bevestiging aan

boven een gasfornuis

of elektrisch fornuis

universele kappen); op

het plafond boven een

gasfornuis of elektrisch

fornuis (afzuigkappen

aan een verticale wand

in keukenmeubels bo-

ven een gasfornuis of

elektrisch fornuis (tele-

scoop- en inbouwkap-

pen). Controleer voor

structie geschikt is

afzuigkapmodellen zijn

l De montagehoogte van

een elektrische kook-

plaat staat vermeld op

de productkaart (tech-

nische specicatie van

neer in de installatie-in-

structie van gastoestel-

len een grotere afstand

staat vermeld, moet u

deze aanhouden (Afb.

l Het is niet toegestaan

om onder de afzuigkap

een vlam op vol vermo-

gen te laten branden.

Zet voor het afnemen

van de pan de brander

op een kleine vlam .

Controleer altijd of de

vlam niet voorbij de

rand van de pan komt.

Dit veroorzaakt onge-

wenst energieverlies

l Houd continu toezicht

als u gerechten bereidt

met vetten. Overver-

hit vet kan makkelijk in

l Haal steeds de stek-

ker uit het stopcontact

voordat u het apparaat

schoonmaakt, het lter

verwisselt of reparaties

l Maak het anti-vetlter

van de afzuigkap mi-

een met olie verzadigd

lter bijzonder brand-

die niet door elektri-

citeit worden aange-

dreven (bijv. ovens op

vloeibare brandsto󰀨en,

waterverwarmers, gei-

sers), dan moet u zor-

ventilatie (aanvoer van

lucht). Er is sprake van

veilig gebruik bij ge-

lijktijdige werking van

de afzuigkap en ver-

die afhankelijk zijn van

de lucht in de ruimte,

wanneer op de plaats

zijn geïnstalleerd een

onderdruk heerst van

maximaal 0,004 milli-

bar (dit punt geldt niet

wanneer de afzuigkap

wordt gebruikt voor de

l De afzuigkap mag niet

dienen als ondersteu-

ning voor personen die

zich in de keuken be-

l Maak de afzuigkap re-

en van buiten schoon

(MINIMAAL ÉÉNMAAL PER MAAND, met in-

aanwijzingen over on-

derhoud uit deze ge-

bruiksaanwijzing). Als

u zich niet houdt aan

de aanwijzingen voor

verwisselen van de l-

worden bij een specia-

l Zorg ervoor dat het ap-

paraat makkelijk los-

gekoppeld kan worden

van het elektriciteits-

netwerk door de stek-

ker uit het stopcontact

te trekken of de dipool-

schakelaar uit te scha-

BELANGRIJKE VEILIGHEIDSINSTRUCTIES80

l Dit apparaat is niet

bestemd voor gebruik

door personen (waar-

lichamelijke of gees-

telijke beperkingen of

varing met of kennis

van het apparaat, ten-

zij dit gebruik plaats-

vindt onder toezicht of

overeenkomstig de ge-

bruiksaanwijzing van

het apparaat, door per-

sonen die verantwoor-

delijk zijn voor hun vei-

l Zorg ervoor dat u het

apparaat niet door kin-

deren zonder toezicht

kan worden gebruikt.

l Controleer of de span-

ning die staat aange-

geven op het typepla-

de parameters van het

elektriciteitsnet op de

plaats van aansluiting.

l Voorafgaand aan de

montage de voedings-

kabel uitrollen en recht-

l Attentie! Het verpak-

kingsmateriaal (polyet-

hyleenzakjes, stukken

polystyreen etc.) bij het

uitpakken buiten het

l OPGELET: voordat u

de afzuigkap aansluit

op het lichtnet dient u

altijd eerst te controle-

ren of de voedingska-

bel op de juiste wijze

is geïnstalleerd en of

hij tijdens de montage-

zitten door de afzuig-

kap. Wij bevelen aan

om de werking van de

afzuigkap te controle-

ren voordat u begint

BELANGRIJKE VEILIGHEIDSINSTRUCTIES81

INSTALLATIE VAN HET APPARAAT Uitrusting

De afzuigkap is samengesteld uit de volgende

onderdelen (Afb. 2a):

1. Binnenste afvoerkanaal,

2. Buitenste afvoerkanaal,

De afzuigkap is extra uitgerust met een afstandsbe-

diening (Afb. 2b).82

A) Montage plafondhouder

Bevestig de plafondhouder zodanig aan het plafond dat de

richting van de aanduiding „FRONT” op de houder overeen-

stemt met de voorzijde van het apparaat.

- Boor met een boortje van Ø10 mm gaten voor de pluggen op

de punten die zijn aangeduid met de letters A, B, C, D.

- Stop passende pluggen in de geboorde gaten.

- Bevestig de plafondhouder met behulp van vier 5,5 x 45

B) Montage van de hoekproelen

Rekening houdend met de voorkant van de

plafondhouder (Afb. 3a), monteert u de twee

frontproelen (linker en rechter) en de twee

achterproelen (Afb. 3b) op de motorbe-

huizing. Zorg ervoor dat u de proelen juist

bevestigt en dat hun lengte op iedere hoek

van de motorbehuizing gelijk is. Verder moet

u erop letten dat de klemmen van de hoek-

proelen in de juiste richting wijzen, zodat ze

passen op de plafondhouder.

C) Installatie schoorstenen op de behui-

Plaats de binnenschoorsteen in de buiten-

schoorsteen. Voor een tijdelijke verbinding

van de twee schoorstenen schroeft u de

twee schroeven in de motorbehuizing (Afb.

3c) los en plaatst u beide schoorstenen op

de behuizing (Afb. 3d). Op deze manier

verschuiven de schoorstenen niet tijdens de

montage van het motorbehuizingscomplex

op de plafondhouder (Afb. 3e). FrontproelenAchterproelenvoorkant behuizingmontage houder 3a

D) Montage van het motorbehuizingscomplex op

Plaats de hoekproelen zodanig op de betre󰀨ende

plaatsen van de plafondhouder dat de klemmen van

de proelen zich in de montageuitsparingen van de

plafondhouder bevinden (Afb. 3f) en schroef ze vast

met passende schroeven.

3f Montage-uitsparingE) Montage van de aluminium luchtaf-voerbuis (alleen bij werking als afzuigkap)Bevestig de aluminiumbuis zodanig op de afvoermanchet dat de buis bij de hoogste motorsnelheid niet losraakt (Afb. 3g). Maak het andere uiteinde van de buis vast aan de afvoeropening in het plafond. 3g

F) Montage van het verstevigingspro-

Bevestig het U-vormige verstevigingspro-

el met de meegeleverde schroeven. Dit

proel voorkomt vervorming van de hoek-

proelen en het vallen van de afzuigkap

G) Montage van de binnenschoorsteen

aan de plafondhouder.

Til de binnenschoorsteen op en bevestig

hem met 3,5 x 9,5 mm schroeven aan de

plafondhouder (Afb. 3i).

H) Demontage van het inlaatscherm

Pak het scherm vast in het voorste

gedeelte van de afzuigkap die zich in

liggende positie bevindt. Til het bijzonder

voorzichtig naar boven en haak het los

I) Verbinden van de twee

behuizingselementen (schachten en

motorbehuizing, Afb. 3m).

Verbind het ondergedeelte van de be-

huizing aan het eerder aan het plafond

gemonteerde motorbehuizingscomplex.

In het ondergedeelte van de behuizing

(Afb. a) bevinden zich haken die u in de

openingen in de motorbehuizing moet

Openingen voor de haken in de motorbe-

J) Verbinden van de twee

behuizingselementen cd

Maak beide elementen vast met 3,5 x 9,5

mm schroeven (Afb. 3n).

K) Aansluiting kabelbundel

Verwijder het plastic kapje waaronder zich

het contact bevindt voor de kabelbundel

die de ventilatiemotor voedt (Afb. 3o) en

sluit de stekker aan. Beschermkapje L) Aansluiting kabelbundel cd

Steek de witte voedingsstekker in het

betre󰀨ende contact (Afb. 3p).

INSTALLATIE VAN HET APPARAAT Instelling van de afzuigfunctie van de afzuig-

Bij gebruik van de afzuigfunctie wordt de lucht via

een speciale leiding naar buiten afgevoerd. Bij

deze instelling moet u het eventuele koollter ver-

De afzuigkap is aangesloten op een afvoeropening

met behulp van een stijve of exibele buis met een

doorsnede van 150 mm of 120 mm en speciale

buisklemmen die verkrijgbaar zijn in een winkel met

installatiematerialen.

Laat de aansluiting uitvoeren door een installateur

Instelling van de afzuigkap voor het absorbe-

Bij deze optie wordt de gelterde lucht weer

teruggeblazen in de ruimte door de tweezijdige

openingen die zich in het bovenste gedeelte van

het afvoerkanaal bevinden.

Bij deze instelling moet u een koollter installeren.

Ook bevelen wij de installatie van een stuurme-

chanisme voor het uitblazen van de lucht aan

(verkrijgbaar afhankelijk van het model).

In sommige modellen universele afzuigkappen

moet u de hendel aan de binnenkant van de af-

zuigkap (Afb. 8) omzetten om te schakelen tussen

normaal afzuigen en geurabsorptie. De gelterde

lucht keert terug in de ruimte via de openingen die

zich in het bovenste gedeelte van het apparaat

Inbouw- en telescoopafzuigkappen die werken in

de absorptiemodus vereisen de montage van een

luchtafvoerbuis. Het tweede uiteinde van de buis

moet in de ruimte zijn gericht voor de afvoer van

Snelheid van de ventilator

De laagste en middelste snelheid gebruikt u onder

normale omstandigheden en als er zich weinig

dampen vormen. De hoogste snelheid alleen

toepassen als er zich veel keukendampen vormen,

bijv. tijdens het bakken of grillen.87

BEDIENING EN ONDERHOUD De besturing van de afzuigkap vind plaats via het bedieningspaneel (Afb. 4)

De ventilator van de afzuigkap werkt met 5 snelheidsniveaus. Kies een ventilatorsnelheid

die past bij de intensiteit van het koken. Om de ventilator van de afzuigkap in werking te

stellen, drukt u op de knop

” ” op het bedieningspaneel (Afb. 4a). U vergroot de verwerkingssnelheid van de ventila-

tor door enkele malen op de knop ” > ” te drukken, u verlaagt de snelheid van de ventilator

door op de knop ” < ” te drukken. De ventilator van de afzuigkap begint na inschakeling altijd

te werken in de tweede versnelling.

De knop ” ” dient voor het uitgesteld uitschakelen van het apparaat. U schakelt deze

functie in door op de knop” ” te drukken, het apparaat schakelt dan 15 minuten na het

indrukken van de knop uit. Als de functie voor het uitgesteld uitschakelen is geactiveerd, dan

wordt dit gesignaleerd op de display door knipperende cijfers. De ventilator van de afzuigkap

schakelt na 15 minuten uit.

Wij bevelen aan om deze functie van de afzuigkap enkele minuten na het beëindigen van

het kookproces in te schakelen, zodat de geuren en dampen uit de keuken verwijderd wor-

De afzuigkap beschikt over halogeenverlichting. U schakelt de verlichting aan en uit door op de knop "

" te drukken die zich op het bedieningspaneel bevindt.

Wijziging van de lichtsterkte - druk bij ingeschakelde verlichting op de verlichtingsknop en houd hem

vast. De lichtintensiteit verandert gelijkmatig. Laat de knop los zodra de gewenste lichtintensiteit is

bereikt. U stelt de maximale lichtintensiteit in door tweemaal snel achter elkaar op de verlichtingsknop

Afstandsbediening (Afb. 4b)

De afzuigkap is uitgerust met een afstandsbediening.

De functies van de afstandsbediening staan hieronder beschreven:

1. inschakelen/uitschakelen van de motor

2. verlagen van de ventilatorsnelheid

3. verhogen van de ventilatorsnelheid

4. inschakelen/uitschakelen van de verlichting

Na het indrukken van de knop „POWER” begint de motor van de afzuigkap te werken in de tweede

U kunt de verlichting van de afzuigkap onafhankelijk van de „POWER”-knop inschakelen.

Om optimaal gebruik te kunnen maken van de afstandsbediening handelt u als volgt:

- op de achterkant van de afstandsbediening bevindt zich een afgesloten vakje voor batterijen. Buig de

sluiting voorzichtig open

en verwijder het klepje

- Plaats de batterijen in de afstandsbediening in overeenstemming met de markeringen in de afstands-

- Sluit het klepje van de afstandsbediening.

- Richt de afstandsbediening op de voorkant van de afzuigkap.

Zorg ervoor dat er zich geen barrières bevinden tussen de afstandsbediening en de sensor.

Het licht van Tl-buizen kan de communicatie tussen de afstandsbediening en de afzuigkap

BEDIENING EN ONDERHOUD Onderhoud

Regelmatig onderhoud en reiniging van het appa-

raat garandeert een goede en storingsvrije werking

van de afzuigkap en verlengt zijn levensduur. Let er

vooral op dat het anti-vetlter en het actieve kool-

lter volgens de aanbevelingen van de producent

worden schoongemaakt en vervangen.

Koollter (alleen toegepast bij modellen met ab-

Werking - Het actieve-koollter uitsluitend gebrui-

ken wanneer de afzuigkap niet is verbonden met

een ventilatiekanaal. Het actieve-koollter absor-

beert geurtjes totdat het verzadigd is. Het kan niet

gewassen of geregenereerd worden en het moet

minimaal eenmaal per 2 maanden vervangen wor-

den, of vaker bij intensief gebruik.

Op afbeelding 6 ziet u hoe u het koollter moet ver-

Op afbeelding 7 ziet u hoe u de verlichting moet

vervangen. Gebruik lampjes / halogeenlampjes /

led-modules met dezelfde parameters als degenen

die fabrieksmatig zijn geïnstalleerd.

Normale reiniging van de afzuigkap:

l Gebruik geen drijfnatte doekjes of sponsjes, of

l Gebruik geen oplosmiddelen of alcohol,

hierdoor kunnen gelakte oppervlakten mat

l Gebruik geen bijtende middelen, met name

niet voor roestvrijstalen oppervlakten;

l Gebruik geen harde, ruwe doekjes.

Aanbevolen wordt het gebruik van een vochtig

doekje en een neutraal schoonmaakmiddel.

Attentie: Het aluminiumlter kan verkleuren als het

enige malen in de afwasmachine is gewassen. De

verkleuring betekent niet dat het beschadigd is of

vervangen moet worden.

Het lter moet schoongemaakt worden als op de display het symbool " " verschijnt. Ge-

middeld gebeurt dit om de 2-3 weken.

Na het reinigen en opnieuw monteren van de lters kunt u het bovengenoemde symbool

uitschakelen door de knop ” ” gedurende 3 seconden in te drukken (de afzuigkap mag

niet werken). Na aoop van deze handeling verschijnt het symbool ”E” en kunt u het appa-

raat weer normaal gebruiken.

Als u het apparaat wilt gebruiken zonder het symbool” ” van de display te verwijderen,

drukt u op de knop met het symbool ” ”. De snelheidsaanduiding verschijnt na 1 secon-

de, vervolgens verschijnt het symbool ” ” en de motor werkt verder.

ATTENTIE: Het symbool ” ” verschijnt nadat de motor van het apparaat 60 uur is gebruikt.89

MILIEUBESCHERMING Recycling van de verpakking

Het apparaat is beveiligd

tegen transportschade.

Na het uitpakken moet u

het verpakkingsmateriaal

dat er geen risico voor het

milieu ontstaat. Al het ma-

teriaal dat voor de verpak-

king is gebruikt is milieuvriendelijk, het kan

voor 100% hergebruikt worden:

l Buitenverpakking van karton / folie

l Vormstuk van FCKW-vrij, geschuimd

l Folie en zakken van polyethyleen (PE)

UITGEBRUIKNAME Wanneer u het apparaat

niet langer gebruikt, dient

u voorafgaand aan de

verschroting de voedings-

kabel af te snijden.

Dit product is overeen-

komstig met de Europese

richtlijn 2002/96/EG en

de Poolse wet op gebruikte elektrische en

elektronische apparatuur gemerkt met het

symbool van een doorgekruiste verrijdbare

Dit merkteken informeert dat dit apparaat

na aoop van zijn levensduur niet samen

met ander huishoudelijk afval verwijderd

De gebruiker is verplicht om het aan te

bieden bij een inzamelpunt voor gebruikte

elektrische en elektronische apparatuur.

De inzamelende instanties, waaronder

lokale inzamelpunten, winkels en ge-

meentelijke instantie vormen een geschikt

systeem voor de inzameling van deze

De juiste behandeling van gebruikte elek-

trische en elektronische apparatuur leidt tot

het vermijden van consequenties die scha-

delijk zijn voor de menselijke gezondheid

en de natuurlijke omgeving en voortko-

men uit de aanwezigheid van gevaarlijke

bestanddelen en verkeerde opslag en

verwerking van dergelijke apparatuur.

De garantieverplichtingen blijken uit het garantiebewijs.

De producent is niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product.

GARANTIE, SERVICE Verklaring van de producent

Hierbij verklaart de producent, dat het product aan de eisen van de

onderstaande Europese richtlijnen voldoet:

• Laagspanningsrichtlijn 2014/35/EC

• Richtlijn elektromagnetische compatibiliteit 2014/30/EC

• Richtlijn 2009/125/EC

• Richtlijn RoHS 2011/65/EC

en over de certifi cering en de conformiteitsverklaring voor orga-

nen die toezicht op de markt houden beschikt.90

TABLE DES MATIÈRES Cher client,
