Producttype	Afzuigkap
Merk	Amica
Model	KH 17184 E
Elektrische voeding	220-240 V ~ 50 Hz
Bedrijfsmodi	Afvoer (naar buiten) of recirculatie (met koolstoffilter)
Ventilatorsnelheden	3 instelbare snelheden (1, 2, 3)
Verlichting	Onafhankelijk, met aparte schakelaar
Type vetfilter	Wasbaar aluminium metalen filter (of acryl op sommige modellen)
Koolstoffilter	Gebruikt in recirculatiemodus – niet wasbaar, elke 2 maanden vervangen
Minimale montagehoogte boven een elektrische kookplaat	Raadpleeg de productfiche (meestal 65-75 cm)
Diameter afvoerkanaal	120 mm of 150 mm
Aanbevolen maximale lengte van het kanaal	4-5 meter
Materiaal behuizing	Roestvrij staal (waarschijnlijk)
Installatietype	Muur-, universeel, telescopisch of lade, afhankelijk van model
Bediening	Drukknoppen (stop, snelheden 1-3, verlichting)
Onderhoud vetfilter	Reinigen in vaatwasser of met de hand, eenmaal per maand
Onderhoud buitenoppervlak	Vochtige doek met mild schoonmaakmiddel – geen oplosmiddelen of schuurmiddelen
Milieubescherming	Naleving van de AEEA-richtlijn – niet bij het huisvuil gooien
Geschat gewicht	Ongeveer 12-18 kg (schatting op basis van standaardmodel)
Normen	Richtlijnen 2006/95/EG, 2004/108/EG, 2009/125/EG

Veelgestelde vragen - KH 17184 E AMICA

Wat is de aanbevolen montagehoogte voor de afzuigkap KH 17184 E boven een fornuis?

Voor een elektrisch fornuis staat de minimale hoogte in de technische fiche. Reken over het algemeen op 65 tot 75 cm. Als u een gasfornuis heeft, volg dan de afstand in de handleiding, die hoger kan zijn (bijv. 75-85 cm).

Hoe installeer ik de afzuigkap in afvoermodus?

Sluit de afzuigkap aan op een stijf of flexibel afvoerkanaal met een diameter van 120 of 150 mm naar buiten. De totale lengte van het kanaal mag niet langer zijn dan 4-5 meter. Zorg ervoor dat het kanaal niet verstopt is en de lucht vrij kan circuleren. Het koolstoffilter is in deze modus niet nodig.

Hoe schakel ik naar recirculatiemodus?

Installeer een actief koolstoffilter op de afzuigkap (zie figuur 6 in de handleiding). In recirculatiemodus wordt de gefilterde lucht via de zijdelingse sleuven terug de kamer in geblazen. Bij sommige modellen moet een interne hendel worden omgeschakeld (fig. 8). Een afvoerkanaal is niet verplicht, maar het is aan te raden de uitgeblazen lucht te richten.

Welke ventilatorsnelheid kiezen?

Snelheden 1 en 2 zijn geschikt voor normaal koken met weinig rook. Snelheid 3 (de hoogste) moet worden gebruikt bij sterke stoom- of geuruitstoot, bijvoorbeeld bij frituren of grillen. Langdurig gebruik op de hoogste snelheid verhoogt het geluid.

Hoe reinig ik het metalen vetfilter?

Het aluminium vetfilter kan in de vaatwasser of met de hand worden gereinigd met een mild reinigingsmiddel. Het moet minstens eenmaal per maand worden gereinigd. Let op: na meerdere keren in de vaatwasser kan de kleur veranderen, maar dit heeft geen invloed op de werking.

Wanneer moet ik het koolstoffilter vervangen?

Het actieve koolstoffilter is niet wasbaar en moet bij normaal gebruik elke 2 maanden worden vervangen, of vaker als de afzuigkap intensief wordt gebruikt. Het wordt alleen in recirculatiemodus gebruikt.

Wat te doen als de afzuigkap niet inschakelt?

Controleer eerst het stopcontact en de stroomonderbreker. Zorg ervoor dat het netsnoer niet beschadigd is en de stekker goed is aangesloten. Als het probleem aanhoudt, neem dan contact op met de klantenservice – probeer niet zelf te repareren.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, het is ten strengste verboden de afzuigkap te gebruiken zonder het gemonteerde aluminium vetfilter. Dit vormt een brandgevaar omdat het filter vet opvangt. Bovendien kan het ontbreken van het filter de motor beschadigen.

Hoe onderhoud ik het buitenoppervlak van de afzuigkap?

Gebruik een zachte, vochtige doek met een neutraal reinigingsmiddel. Vermijd schurende sponzen, oplosmiddelen, alcohol en agressieve roestvrijstalen reinigers. Droog met een schone doek om vlekken te voorkomen.

Waar moet ik de oude afzuigkap aan het einde van zijn levensduur weggooien?

Gooi het apparaat niet bij het huisvuil. Breng het naar een milieustraat of een erkend inzamelpunt voor afgedankte elektrische en elektronische apparatuur (AEEA). Knip het netsnoer door voordat u het inlevert.

GEBRUIKSAANWIJZING KH 17184 E AMICA

GEBRUIKSAANWIJZING - AFZUIGKAP NL

Bebruik de afzuigkap pas nadat u deze handleiding hebt doorgelezen.

3a

3b

3c

3d

3e

5

(2) M4*10

6

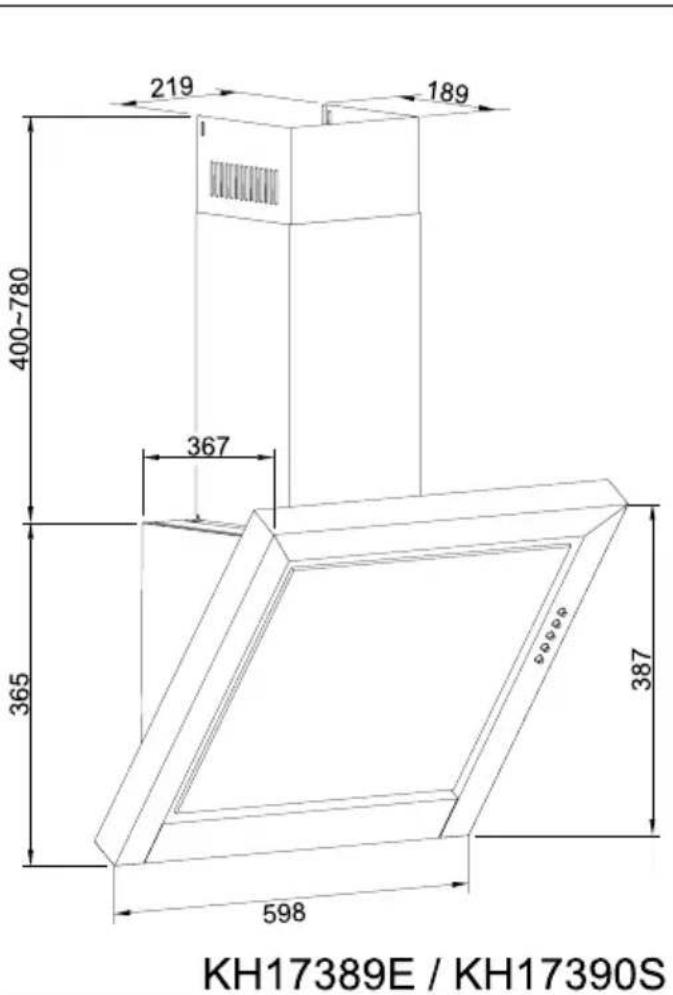

KH17390S

KH17389E

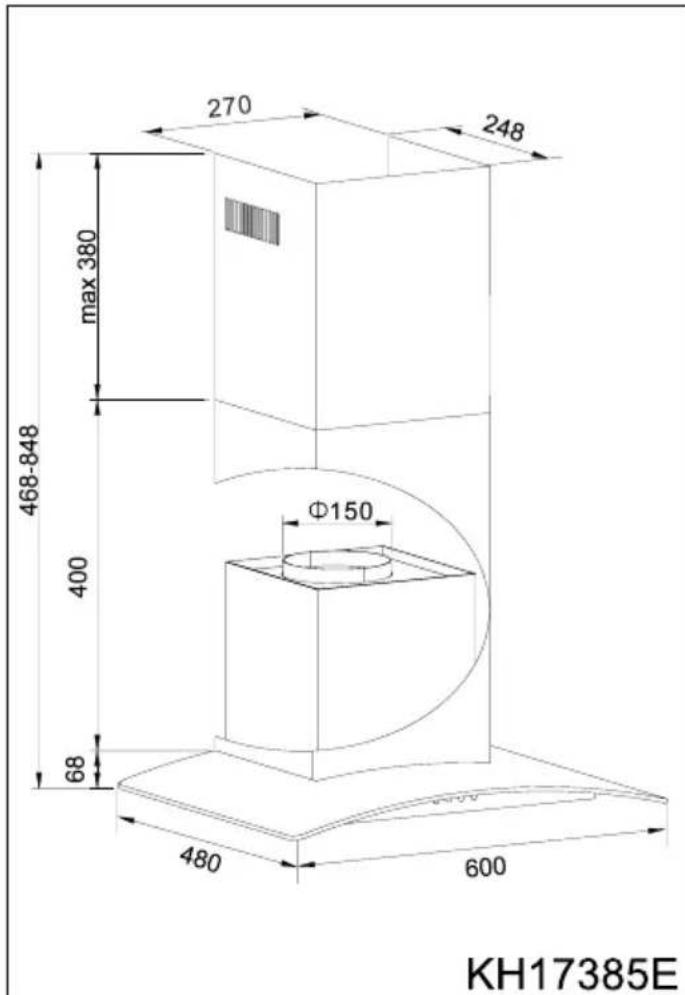

KH17385E

KH17381E

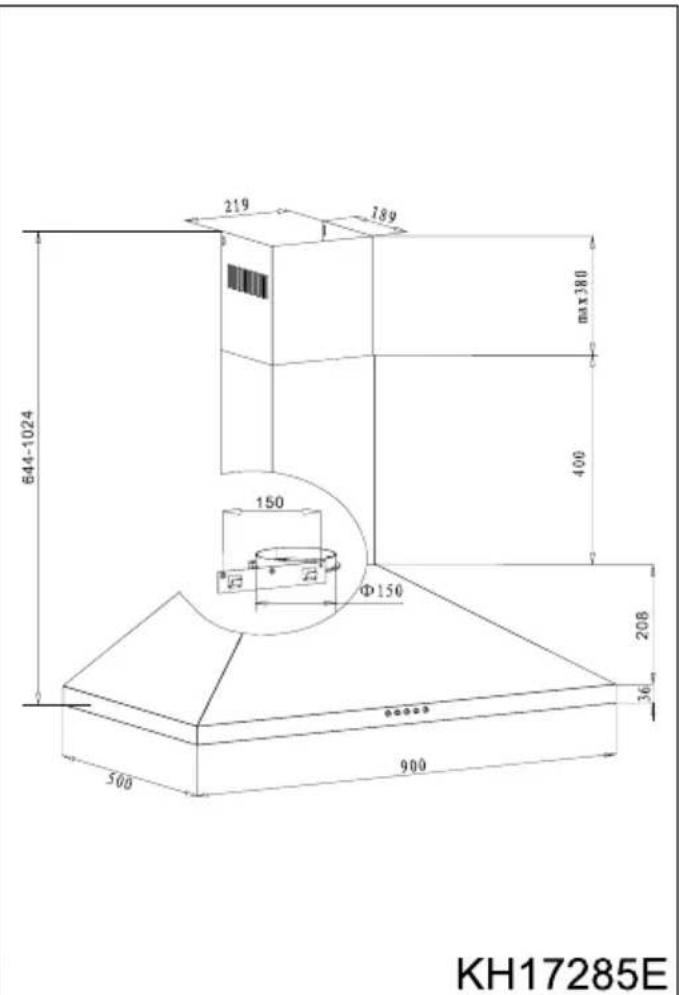

KH17285E

KH17286E

7

Geachte dames en heren,

Vanaf nu gaat u een afzuigkap van de{niewste generatie gebruiken. Deze afzuiigkap is special ontworpen en uitgevoerd om te voldoen aan uw verwachtingen en past perfect in een moderne keukeninrichting. De moderne constructieoplossingen en het gebruik van de niewste productietechnologie zorgen ervoor dat de afzuiigkap bijzonder functioneel en esthetisch is. Wij verzoeken u om deze handleiding zorgvuldig door te lezen voordat u overgaat tot montage van de afzuiigkap. Hierdoor voorkomt u fouten bij de installmentie en de bediening van de afzuiigkap. We wensen u veel voldoening en tevredenheid met uw keuze voor een afzuiigkap van ons bedrijf.

Hieronder vindt u de verklaring van de symbolen die voorkomen in deze gebruiksaanwijzing:

Belangrijke informatie voor de verilgheid van de gebruiker en de juiste exploitation van het apparaat.

Gevaren die voortkommen uit onjuist gebruik van het apparaat en handelingen die alleen mogen worden verricht door competente Personen, bijvoorbeeld van de service van de producent.

Aanwijzingen voor het gebruik van het apparaat.

Informatie over milieubescherming.

Verbod op het uitvoeren van bepaalde handelingen door de gebruiker.

INHOUDSOPGAVE

BELANGRIJKVEEILIGHEIDSINSTRUCTIES 69

Het apparatus is uitsluitend bestemd voor huishoudelijk gebruik.

De producent behoudt zich hetrecht voor om wijzigingen aan te brengen die het gebruik van het apparatusaat Niet beinvloeden.

• De producent is nicht aansprakelijk voor eventuele schade of brand die is ontstaandoor het apparaat die het resultaat is van het Niet in acheft nemen van de aanwijzingen uit deze gebruiksaanwijzing.
• De afzuigkap dient voor het verwijderen van keukendampen. Gebruik hem Niet voor andere doeleinden.
• De afzuigkap als afzui-ginstallatie moet worden aangesloten op een geschikt ventilatie-kanaal (niet aansluiten op schoorsteenkanalen, rookkanalen of afvoerkanalen voor verbrandingsgassen die in gebruik�). Voor de afzuigkap要去 een afvoerkanaal worden geinstalleerd om de lucht maar buiten af te voeren. De lengte van het kanaal (meestaleen buis van 120 of 150~mm ) mag nicht langer� dan 4 - 5m .Ook bij telescoopafzuigkappen en inbouwaf-zuigkappen die werken in de absorptiemodus is een luchtafvoerkanaal nodig.

In een afzuigkap ie werkt in de absorptiemodus moet u een actieve-koolfilter aanbrengen. In dat geval is installmentie van een afvoerkanaal voor delucht Niet nodig. We bevelen dan wel aan om een besturing van deluchtblazer te monteren (alleen schouwkappen).
De afzuigkap is uitgerust met onafhankelijkeverlichting en een aanzuigventilator die opeen,aantal snelhedenkan worden ingesteld.

• Afhankelijk van de versie is de afzuigkap bedoeld voor permanente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis (schouwkappen en universele kappen); op het plafond boven een gasfornuis of elektrisch fornuis (afzuigkappen voor kookeilanden); aan een verticale wand in keukenmeubels boven een gasfornuis of elektrisch fornuis (telescoop- en inbouwkappen). Controleer voor de montage of dewand-/plafondconstructie geschikt is voor montage van de afzuigkap. Sommige afzuigkapmodellen zijn erg zwaar.

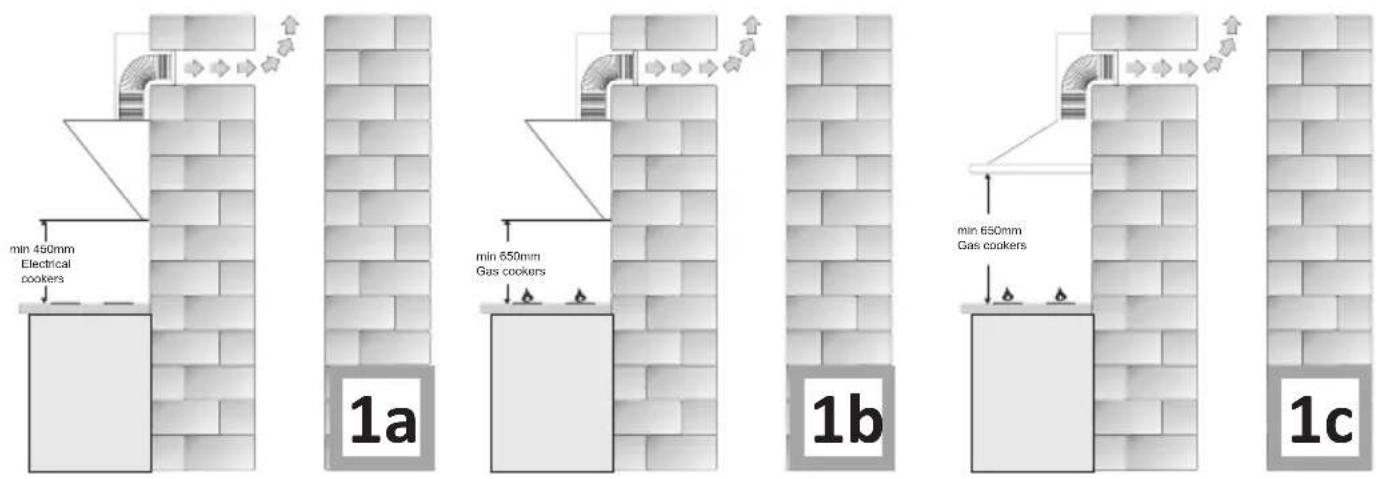

• De montagehoogte van het apparaat boven een elektrische kookplaat staat vermeld op de productkaart (technische specificatie van het apparaat). Wanner in de installment-instructie van gastroestellen een grotere afstand staat vermeld,要去 u deze aanhouden (Afb. 1a/b/c).

• Het is nicht toegestaan om onder de afzuigkap een vlam op vol vermogen te latent branden. Zet voor het afnemen van de pan de brander op eenkleine vlam. Controller altijd of de vlam Niet voor bij derand van de pan komt. Ditverozaakt ongewenst energieverlies en onveilige warmteconcentraties.

Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan makkelijk in brand vliegen.
Haal steeds de stekeruit het stopcontact voordat u het apparaatschoonmaakt, het filter verwisselt of reparationsuitvoert.
Maak het anti-vetfilter van de afzuigkap minimaal een keer permaand schoon, odomateen met olie verzadigd filter bijzonder brandhaar is.

• Indien in de ruimte naast de afzuigkap ook andere apparaten worden gebruikt die nicht door elektrificitet worden aangedreven (bijv. ovens op vloeibare brandstoffen, waterverwarmers, geisers), dan moet u zorgen voor voldoende ventilatie (aanvoer van lucht). Er is spreke van veilig gebruik bij gewelijkijdige werkking van de afzuigkap en verbrandingsapparaten die afhankelijkঃ zijn van de lucht in de ruimte, wanner op deplaats waar deze apparatenijken geinstalleerd een onderdruk hebrist van maximaal 0,004 millibar (dit punt geldt nicht wanner de afzuigkap worden gebruikt voor de absorptie van geurtjes).

• De afzuigkap mag nicht dieren als ondersteunung voor personen die zich in de keuken bevinden.

Maak de afzuigkap regelmatig van binnen en van buiten schoon (MINIMAAL EENMAAL PER MAAND, met inachtneming van de aanwijzingen over onderhouduit deze gebruiksaanwijzing). Als u zich nicht houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de filters, ontstaat brandgevaar.

• Als de voedingskabel beschadigd raakt, dan要去 deze verrangen worden bij een spezialistische service.
  Zorg ervoor dat het apparaat makkelijk losgekoppeld kan worden van het elektriciteitsnetwork door de stekker uit het stopcontact te trekken of de dipoolschakelaar uit te schakelen.

Dit apparaat is nicht bestemd voor gebruik door personen (waaronder kinderen) met lichamelijke of geestelijke beperkingen of personen zonder ervaring met of kennis van het apparaat, tenzij dit gebruikplaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun veiligheid.

Zorg ervoor dat u het apparaat Niet door kinderen zonder toezicht kan worden gezruikt.
- Controller of de spanning die staat aangegeven op het typeplatie overeenkomt met de parameters van het elektriciteitsnet op deplaats van aansluiting.
Voorafgaand aan demontage de voedings-kabeluitrollen en rechtrekken.
- Attentie! Het verpakkingsmaterialiaal (polyethyleenzakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden.

• OPGELET: voordat u de afzuigkap aansluit op het Lichtnet dient u.altijd eerst te controle-ren of de voedingskabel op de juiste wijze is geinstallerd en of hij tijdens de montageworkzamheden NIETbekneld is komen te zitten door de afzuigkap. Wij bevelen aan om de werking van de afzuigkap te controle-ren voordat u begint met de montage.

Montage

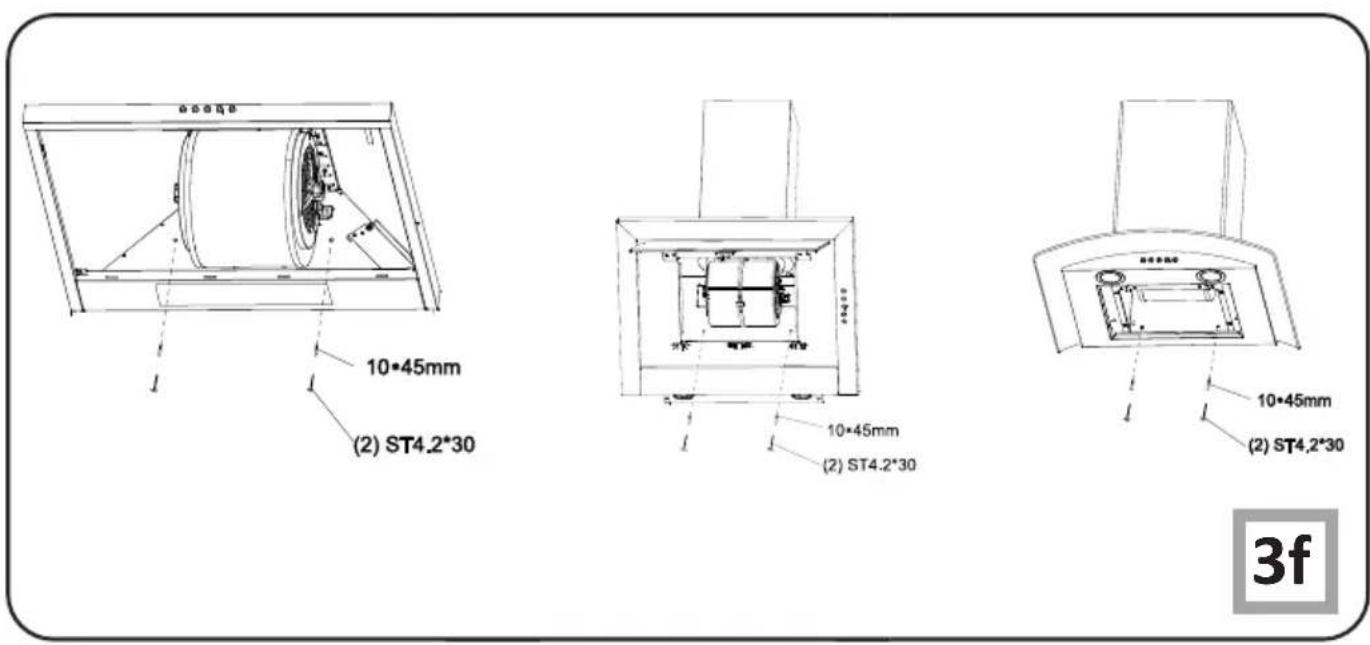

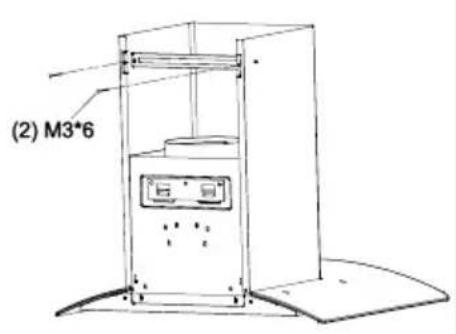

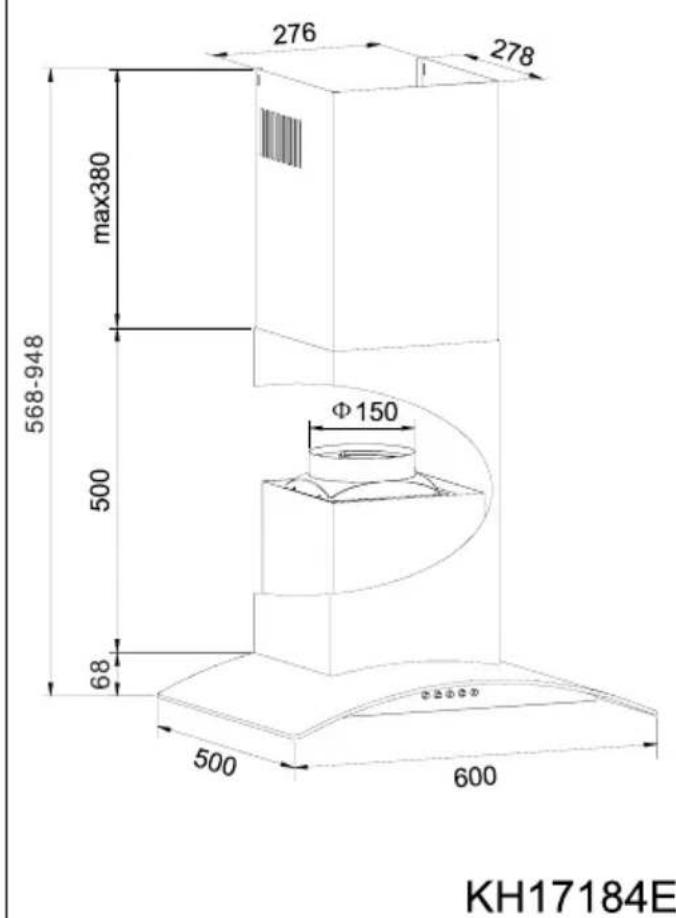

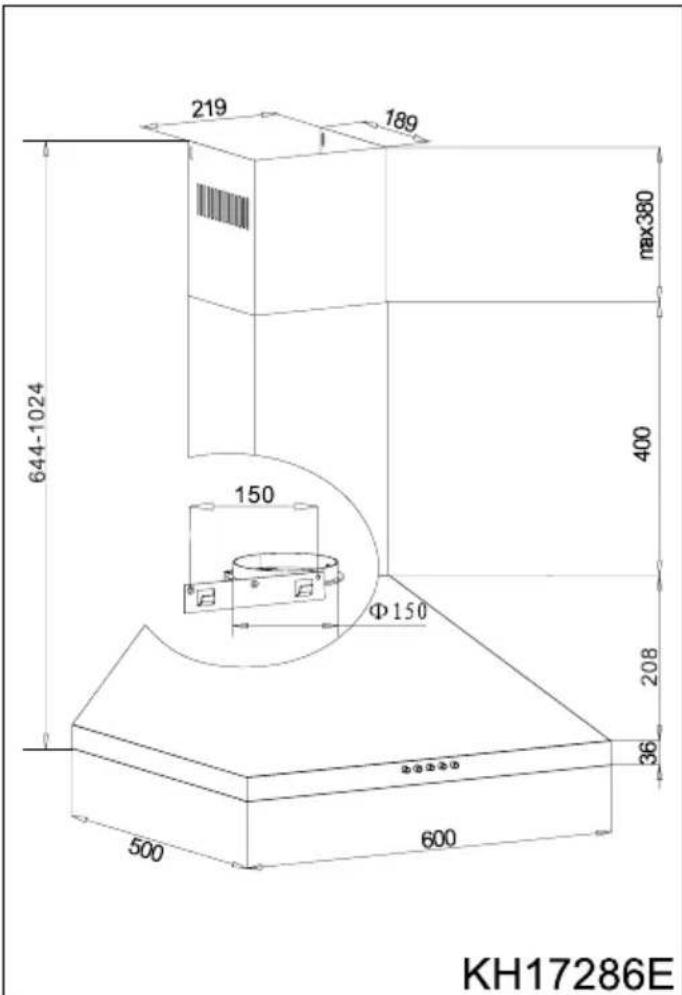

Op de afbeeldingen 3... staat stap voor stap weergegeven hoe u het apparaat要去 monteren.

Installing van de afzuigfunctie van de afzugkap

Bij gebruik van de afzuiqfunctie worden de lucht via een speciale leiding maar buiten afgevoerd. Bij deze instelling moet u het eventuale koolffilter verwijderen.

De afzuigkap is aangesloten op een afvoeropening met behulp van een stijve of flexibele buis met een doorsnede van 150 mm of 120 mm en speciale buisklemmen die verkrijgbaar zijn in een winkel met installmentmaterialien.

Laat de aansluiting uitvoeren door een installateur

Instelling van de afzuigkap voor het absorberen van geuren

Bij deze optie worden de gefilterde lucht waar teruggeblazen in de ruimte door de tweeijdige openings die zich in het bovenste gedeelte van het afvoerkanaal bevinden.

Bij deze instelling moet u een kooffilter installereren. Ook bevelen wij de installmentie van een stuurmechanisme voor hetuitblazen van de lucht aan (verkrijgbaar afhankelijk van het model).

In sommige modellen universe afzuigkappen moet u de hendel aan de binnenkant van de afzuigkap (Afb. 8) omzetten om te schakelen:tussen normala afzuigen en geurabsorptie.De gefilterde lucht keert terug in de ruimte via de openings die zich in het bovenste gedeelte van het apparaat bevinden.

Inbouw- en telescoopafzugkappen die werken in de absorptiemodus vereisen de montage van een luchtafvoerbuis. Het tweede uiteinde van de buis moet in de ruimte zijn gericht voor de afvoer van gefilterde lucht.

Snelheid van de ventilator

De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veel keukendampen vormen, bijv.ijdens het bakken of grillen.

BEDIENING EN ONDERHOUD

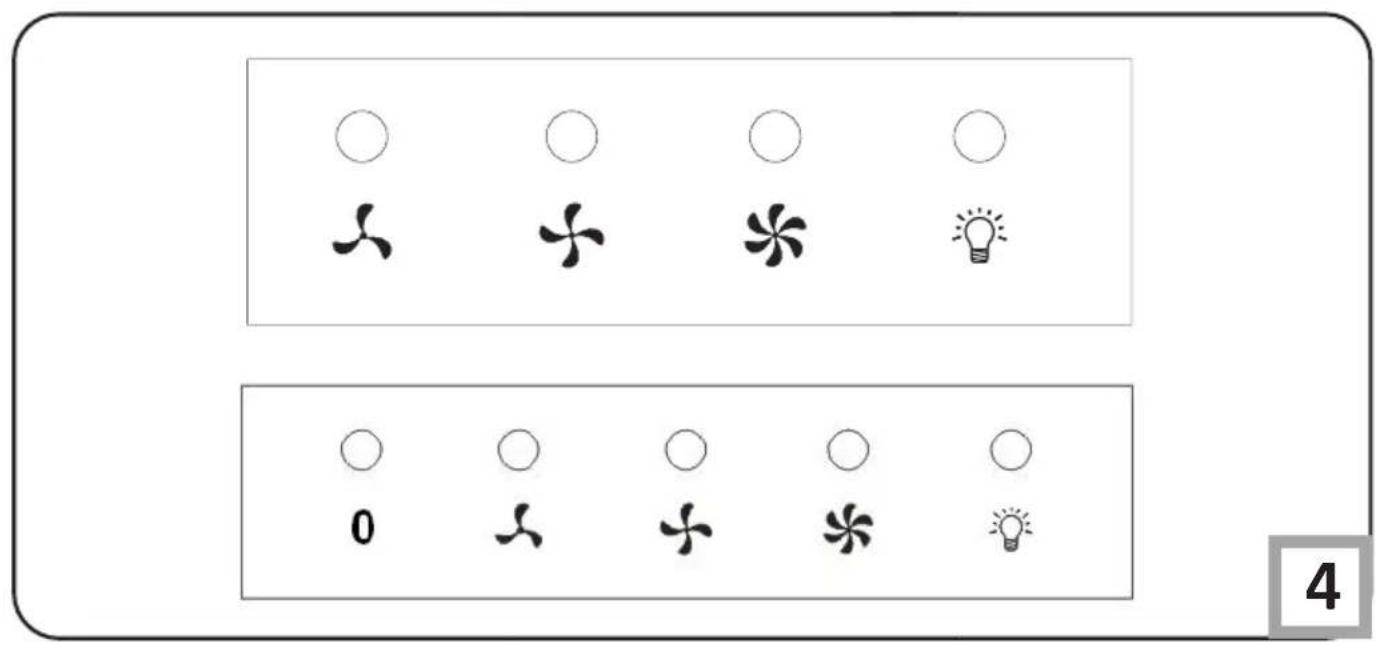

De besturing van de afzuigkap vindplaats via het bedieningspaneel (Afb. 4)

De velden (1), (2), (3) - diehen voor het inschakelen van de afzuigkap en regeling van de ventilatorsnelheid binnen het bereik van 1 tot 3

• Veld "0" - indrukken schakelt de afzugkap uit
  Veld -dient voor het aan- en uitzetten van de verlichting van de afzuigkap, onafhankelijk van de werking van de motor. Door het kort indrukken van deze knop schakelt u de verlichting aan /uit.

Onderhoud

Regelmatig onderhoud en reiniging van het apparaat garandeert een goede en storingsvrije werkinq van de afzuigkap en verlangt+zijn levensduur. Let er vooral op dat het anti-vetfilter en het actieve kooffilter volgens de aanbevelingen van de producent worden schoongemaakt en verrangen.

Antivetfilter van metaal

Reiniging

Bij normale werkung van de afzuigkap moet het aluminium antivetfilter eenmaal per maand worden schoongemaaakt Dit kan in de afwasmachine of met de hand, met behulp van een mild afwasmiddel of vloeibare zeep.

Vervanging

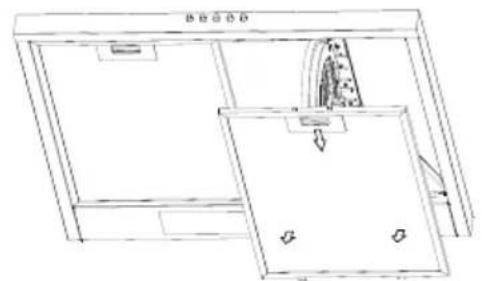

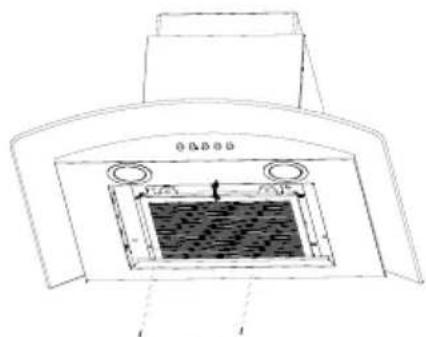

Op afbeelding 5 ziet u hoe u het antivirusfilter moet verrangen.

In sommige modellen is een acrylfilter toegepast. Dit moet minimaal eenmaal per 2 maanden verran-gen worden, of vaker bij intensief gebruik.

Koolfilter (alleen toegepast bij modellen met absorptiefunctie)

Werking - Het actieve-koolfilter uitsluitend gebruiken wanneser de afzuiqkap Niet is verbonden met een ventilatiekanaal. Het actieve-koolffilter absorbweit geurtjes totdat het verzadigd is. Het kan Niet gewassen of geregenereerd worden en het moet minimaal eenmaal per 2 maanden verrangen worden, of vaker bij intensief gebruik.

Vervanging

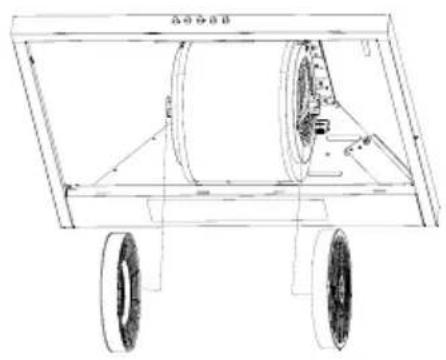

Op afbeeling 6 ziet u hoe u het koolfilter moet verwangen.

Reiniging

Normale reiniging van de afzuigkap:

• Gebruik geen drijfnatte doekjes of sponsjes, of een waterstraal;
• Gebruik geen oplosmiddelen of alcohol, hierdoor können gelakte oppervlakten mat worden;
• Gebruik geen bijtende middelen, met name Niet voor roestvrijstalen oppervlakten;
• Gebruik geen harde, ruwe doekjes.

Aanbevolen worden het gebruik van een vochtig doekje en een neutraal schoonmaakmiddel.

Attentie: Het aluminiumfilter kan verkleuren als het enige malen in de afwasmachine is gewassen. De verkleuring betekent Niet dat het beschadigd is of verwangen moet worden.

Recycling van de verpakking

Het apparatus is beveiligd
tegen transportschade.
Na het uitpakken moet u
het verpakkingsmaterial
zo verwerken
dat er geen risico voor het
milieu ontstaat. Al het material
aal dat voor de verpak

king is gekruikt is milieuvriendelijk, het kan voor 100% hergebruikt worden:

Buitenverpakking van karton / folie
Vormstuk van FCKW-vrij, geschuimd polystyreen (PS)
Folie en zakken van polyethyleen (PE)

UITGEBRUIKNAME

Wanner u het apparaat nicht langer gebruikt, dient u voorafgaand aan de verschroting de voedingskabel af te snijden.

Dit product is overeenkomstig met de Europese Richtlijn 2002/96/EG en

de Poolse wet op gebruikte elektrische en elektronische apparatuur gerekt met het symbool van een doorgekruiste verrijdbare afvalbak.

Dit merkteken informeert dat dit apparaat na afloop van zich levensduur Niet samen met ander huishoudelijk afval verwijderd mag worden.

De gebruiker is verplicht om het aan te bieden bij een inzamelpunt voor gebruikte elektrische en elektronische apparatuur.

Deinzamelende instanties, waaronder lokaleinzamelpunten, winkels en gemeentelijksteinstantie vormen een geschikt systeme voor deinzameling van deze apparatuur.

De juiste behandeling van gebruikte elektrische en elektronische apparatuur leidt tot het vermijden van consequenties die schadelijk zijn voor de menselijk gezondheid en de natuurlijke omgeving en voortkommen uit de aanwezigheid van gevaarlijke bestanddelen en verkeerde opsgag en verwerking van dergelijk apparatuur.

GARANTIE, SERVICE

Garantie

De garantieverpflichtingen blijken uit het garantiebewijs.

De producent is Niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product.

Verklaring van de producent

Hier bij verklaart de producent, dat dit product voldoet aan de basiseisen uit de volgende EU-richtlijnen:

laagspanningsrichtlijn 2006/95/EG,
- richtlijn inzake elektromagnetische comptabilititeit 2004/108/EG,
- richtlijn voor ecologisch ontwerp 2009/125/EG,

het product is waarom voorzien van het Merk en er is een conformiteitsverklaring afgeveen door de markttoezichthoudende organen.
