BEDIENUNGSANLEITUNG KH 17184 E AMICA

BEDIENUNGSANLEITUNG - KAMINHAUBE DE 48

luftcirkulationsfunktion

WARRANTY AND AFTER-SALE SERVICES48

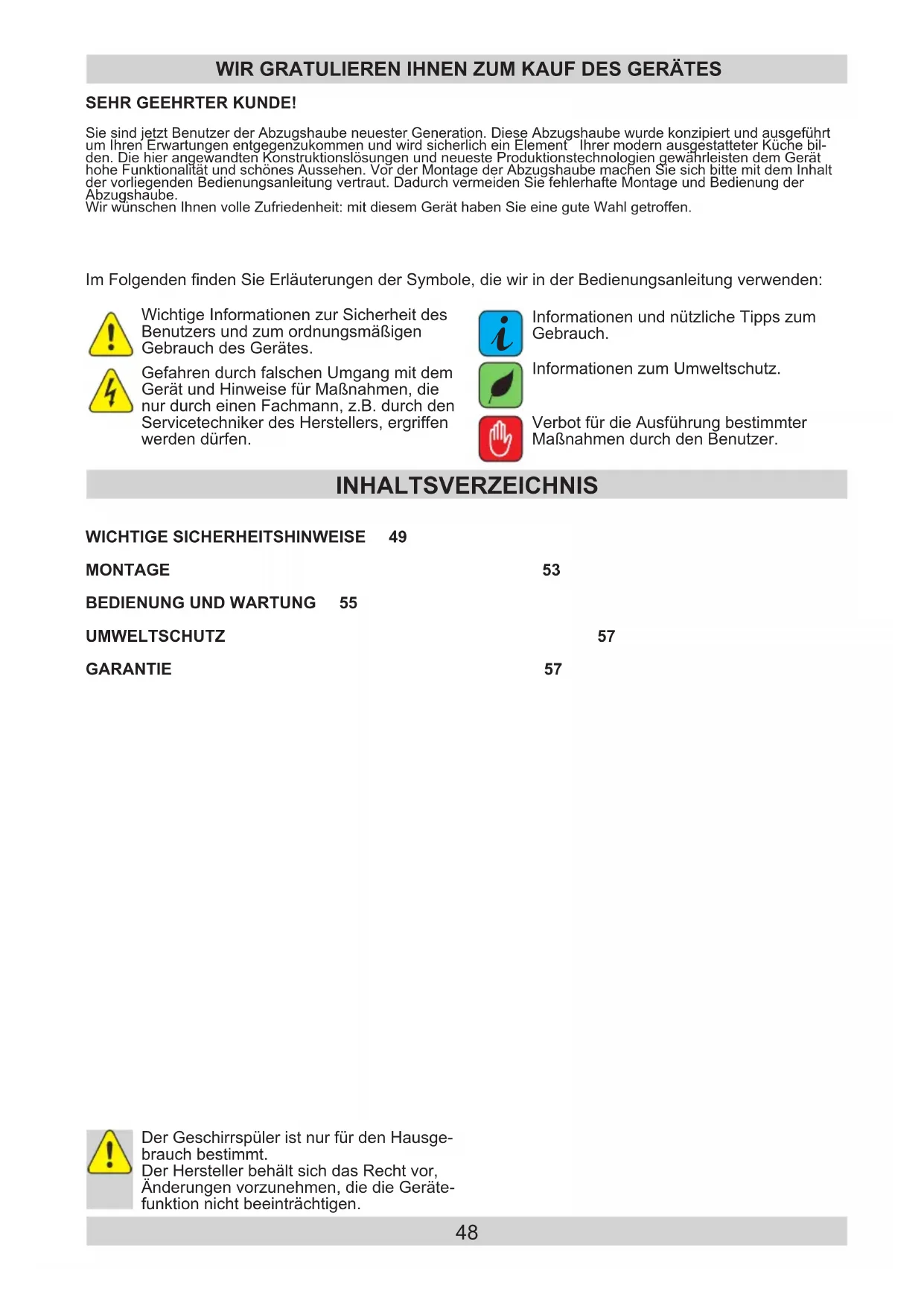

INHALTSVERZEICHNIS SEHR GEEHRTER KUNDE! Sie sind jetzt Benutzer der Abzugshaube neuester Generation. Diese Abzugshaube wurde konzipiert und ausgeführt um Ihren Erwartungen entgegenzukommen und wird sicherlich ein Element Ihrer modern ausgestatteter Küche bil- den. Die hier angewandten Konstruktionslösungen und neueste Produktionstechnologien gewährleisten dem Gerät hohe Funktionalität und schönes Aussehen. Vor der Montage der Abzugshaube machen Sie sich bitte mit dem Inhalt der vorliegenden Bedienungsanleitung vertraut. Dadurch vermeiden Sie fehlerhafte Montage und Bedienung der Abzugshaube.Wir wünschen Ihnen volle Zufriedenheit: mit diesem Gerät haben Sie eine gute Wahl getroffen.

WIR GRATULIEREN IHNEN ZUM KAUF DES GERÄTES WICHTIGE SICHERHEITSHINWEISE 49

BEDIENUNG UND WARTUNG 55

Im Folgenden nden Sie Erläuterungen der Symbole, die wir in der Bedienungsanleitung verwenden:

Verbot für die Ausführung bestimmter

Maßnahmen durch den Benutzer.

Gefahren durch falschen Umgang mit dem

Gerät und Hinweise für Maßnahmen, die

nur durch einen Fachmann, z.B. durch den

Servicetechniker des Herstellers, ergriffen

Wichtige Informationen zur Sicherheit des

Benutzers und zum ordnungsmäßigen

Gebrauch des Gerätes.

Informationen und nützliche Tipps zum

Informationen zum Umweltschutz.

Der Geschirrspüler ist nur für den Hausge-

Der Hersteller behält sich das Recht vor,

Änderungen vorzunehmen, die die Geräte-

funktion nicht beeinträchtigen.49

WICHTIGE SICHERHEITSHINWEISE

l Der Hersteller haftet

nicht für die Schäden,

die Folge der Nichtein-

haltung inder vorlie-

l Die Dunstabzugshau-

be dient zur Abführung

Sie die Dunstabzugs-

haube nicht zu anderen

l Beim Abluftbetrieb

muss die Dunstabzugs-

haube an einen entspre-

chenden Lüftungskanal

angeschlossen werden

(nicht an betriebsaktive

Abgaskanäle anschlie-

ßen!). Es ist dabei erfor-

derlich, eine Leitung zur

Abführung der Abluft

nach außen zu installie-

ren. Diese Abluftleitung

120 oder 150mm) sollte

mindestens 4-5 m lang

sein. Die Abluftleitung

ist auch bei Teleskop-

zugshauben bei Umluft-

betrieb erforderlich.

l Beim Umluftbetrieb

muss der Aktivkohlel-

ter installiert werden. In

diesem Fall ist es nicht

mehr erforderlich, die

Leitung zur Abführung

der Abluft zu installie-

ren. Zu empfehlen ist

des Umlenkblechs für

die Abluft (nur bei Kami-

eine unabhängige Be-

leuchtung sowie einen

Abluftventilator mit der

Möglichkeit der Einstel-

lung einer der mehreren

l Je nach der Versi-

on der Gerätes ist die

Dunstabzugshaube für

eine dauerhafte Anbrin-

gung an einer vertikalen

Wand über einem Gas-

oder Elektroherd (Ka-

ben); unter der Decke

über einem Gas- oder

Elektroherd (Inselab-

zugshauben); an einer

vertikalen Wand in ei-

einem Gas- oder Elek-

troherd (Teleskop-und

Möbeldunstabzugshau-

ben) bestimmt. Verge-

wissern Sie sich vor der

Montage, ob die Wand-

oder Deckenkonstruk-

tion für die Montage

der Dunstabzugshaube

geeignet ist und stand-

Modelle der Dunstab-

zugshauben sind sehr

l Die Montagehöhe über

dem Elektroherd ist im

Produktdatenblatt (in

der technischen Spe-

zikation des Gerätes)

angegeben. Sollte in

der Montageanleitung

für Gasherde ein grö-

ßerer Abstand angege-

ben sein, so muss dies

berücksichtigt werden

l Vermeiden Sie offe-

ne Flammen unter der

Wenn Sie das Kochge-

schirr von der Gaskoch-

stelle nehmen, stellen

Sie die Flamme zuvor

Sie immer dafür, dass

falls über das Kochge-

schirr hinausragt, sonst

wünschten Energiever-

lusten und zur gefährli-

chen Konzentration von

l Die Zubereitung der

muss stets unter Auf-

sicht erfolgen, da das

überhitzte Fett sich

schnell selbst entzün-

l Vor jedem Filterwech-

sel oder vor Durchfüh-

rung von Reparaturen

trennen Sie das Gerät

von der Stromversor-

Stecker aus der Steck-

l Der Fettlter der Dunst-

abzugshaube ist durch-

schnittlich alle zwei bis

drei Wochen zu reini-

gen. Ein überfetteter

Filter bedeutet Brand-

WICHTIGE SICHERHEITSHINWEISE51

gleichzeitig sowohl die

dere nicht mit Strom

gespeiste Geräte (z.B.

Öfen für üssige Brenn-

stoffe, Durchlauferhit-

zer, Thermen) betrieben

werden, muss für eine

ausreichende Belüftung

fuhr) gesorgt werden.

Ein sicherer Betrieb der

dann möglich, wenn bei

gleichzeitigem Betrieb

be und anderer, luftver-

der Unterdruck in ihrer

direkten Nähe den Wert

von max. 0,004 mB er-

reicht (dieser Wert gilt

nicht bei Umluftbetrieb

l Die Dunstabzugshau-

be darf nicht als Stütz-

äche für Personen, die

sich gerade in der Kü-

che benden, genutzt

l Die Dunstabzugshau-

be sollte sowohl von

außen als auch von in-

nen oft (MINDESTENS EINMAL PRO MONAT,

unter Beachtung der in

Hinweise zur Wartung

des Gerätes) gereinigt

werden. Bei Nichtbe-

achtung der Grundsät-

die die Reinigung der

sel betreffen, entsteht

Brandgefahr. Der Her-

steller übernimmt keine

Haftung für eventuelle

Schäden oder Brände,

verursacht wurden und

sich aus der Nichtbe-

achtung der in dieser

angegebenen Hinweise

l Wird das Netzkabel

l Das Gerät muss prob-

lemlos vom Stromnetz

zu trennen sein, indem

man den Stecker her-

auszieht oder den zwei-

poligen Schalter betä-

WICHTIGE SICHERHEITSHINWEISE52

l Das Gerät darf nicht

durch Personen (dar-

unter auch Kinder) mit

eingeschränkten körper-

lichen, sinnlichen oder

psychischen Fähigkeiten

sowie durch unerfahrene

sowie solche Personen,

die das Gerät nicht ken-

nen, bedient werden, es

sei denn, es geschieht

unter Aufsicht oder ge-

der für ihre Sicherheit

verantwortlichen Perso-

l Erlauben Sie nicht den

Kindern das Gerät ohne

Aufsicht zu bedienen.

Erlauben Sie den Kinder

nicht mit dem Gerät zu

l Prüfen Sie, ob die auf

Typenschild gemachten

Angaben zur Spannung

den örtlichen Parame-

tern der Stromversor-

l Das Netzkabel vor der

Montage ausrollen und

l Vorsicht! Verpackungs-

materialen (Kunststoff-

beutel und Styropor)

können gefährlich sein!

Halten Sie diese von

Kindern fern! Ersti-

schluss der Dunstab-

zugshaube ans Strom-

kontrolliert werden,

ob das Netzkabel ord-

nungsmäßig installiert

und während der Mon-

tagearbeiten durch die

wurde. Es ist empfeh-

tionstüchtigkeit der

Dunstabzugshaube vor

der Ergeifung der Mon-

l Die Dunstabzugshau-

be niemals ohne korrekt

montiertes Gitter in Be-

l Es ist strengstens ver-

boten, unter der Haube

mit offener Flamme zu

l In Bezug auf techni-

sche und Sicherheit-

Ableitung der Abluft

sind die Vorschriften der

zuständigen örtlichen

Behörden strengstens

l WARNUNG! erfolgt die

Installation der Schrau-

ben oder Befestigung-

svorrichtungen nicht

entsprechend den vor-

gen, führt dies zu Ge-

fahr durch Stromschlag.

WICHTIGE SICHERHEITSHINWEISE53

Die Montage wurde Schritt für Schritt auf den

Abbildungen 3... gezeigt.54

Einstellung des Abluftbetriebs der Dunstab-

Im Abluftbetrieb wird die Luft nach Außen durch

einen gesonderten Kanal abgeführt. Dabei sollten

eventuell bestehende Kohleaktivlter entfernt

werden. Die Abzugshaube schließen Sie an das

Abzugsloch mit einem xen oder exiblen Rohr Ø

120 mm (im Fachhandel erreichbar) an.

Der Anschluss sollte von einem qualizierten

Fachmann durchgeführt werden.

Einstellung des Umluftbetriebs der Dunstab-

In dieser Option kehrt die gelterte Luft über die

auf beiden Seiten des oberen Kamin bendlichen

Öffnungen in den Raum zurück.

Bei dieser Einstellung ist ein Aktivkohlelter

zu installieren Und es ist empfehlenswert, das

Umlenkblech für die Abluft zu montieren (verfügbar

je nach dem Modell).

In ausgewählten Modellen der Universalabzug-

shauben muss der Hebel in der Dunstabzugshau-

be umgestellt werden (Abb. 8), damit das Gerät

vom Abluft- auf den Umluftbetrieb wechseln kann.

Die gereinigte Luft kehrt über die im oberen Be-

reich des Gerätes bendlichen Öffnungen in den

Beim Umluftbetrieb muss im Falle der Möbel- und

Teleskopabzugshauben ein Rohr zur Abführung

der Abluft montiert werden. Das andere Rohrende

ist in den Raum zu richten, dadurch erfolgt die

Abführung der gelterten Luft.

Geschwindigkeit der Lüfters

Unter normalen Bedingungen und bei geringer

Konzentration der Dämpfe wird geringe und

mittlere Geschwindigkeit empfohlen. Die höchste

Geschwindigkeit (TURBO) sollte dagegen nur bei

hoher Konzentration der Dämpfe, z.B. beim Braten

oder Grillen, genutzt werden.

BEDIENUNG UND WARTUNG Die Steuerung der Dunstabzugshaube erfolgt am Bedienfeld (Abb. 4a)

0 – Ein- / Ausschalter. Drücken Sie diese Taste, um das Gerät ein- bzw. auszuschalten.

– Betrieb des Gerätes mit geringer Drehzahl und Abzugsleistung

– Betrieb des Gerätes mit mittlerer Drehzahl und Abzugsleistung

– Betrieb des Gerätes mit hoher Drehzahl und Abzugsleistung

– Beleuchtung ein- / ausschalten56

BEDIENUNG UND WARTUNG Wartung

Durch die regelmäßige Wartung und Reinigung ist

guter und fehlerfreier Betrieb und optimale Lebens-

dauer des Gerätes gewährleistet. Beim Austausch

der Fett- und Kohleaktivlter sind besonders Hin-

weise des Herstellers zu beachten.

Der Aluminiumfettlter sollte bei einem üblichen

Betrieb der Dunstabzugshaube jeden Monat im Ge-

schirrspüler oder per Hand mit einem feinen Reini-

gungsmittel oder üssiger Seife gereinigt werden.

Die Demontage des Aluminiumfettlters wurde in

der Abbildung 5 gezeigt.

In manchen Modellen wurde ein Akryllter einge-

setzt. Dieser ist mindestens alle zwei Monate oder

häuger bei einem durchaus intensiven Gebrauch

Kohlelter (nur in der Version mit dem Umlau-

Das Aktivkohlelter wird ausschließlich im Umluft-

Das Aktivkohlelter kann Gerüche so lange absor-

bieren bis es gesättigt ist. Eine Reinigung ist nicht

möglich, ein Austausch muß regelmäßig - minde-

stens einmal alle zwei Monate, bei starker Bean-

spruchung auch häuger – erfolgen.

Die Demontage des Aktivkohlelters wurde in der

Normale Reinigung der Dunstabzugshaube:

l Verwenden Sie weder nasse Reinigungstücher

noch Schwämme noch Wasserstrahl.

l Verwenden Sie weder Lösemittel noch Alko-

hol, weil die lackierten Oberächen dadurch

l Verwenden Sie keine ätzenden Stoffe, insbe-

sondere bei der Reinigung von Oberächen

aus nichtrostendem Stahl.

l Verwenden Sie keine harten, rauen Reinigung-

Es wird empfohlen, einen feuchten Lappen mit

mildem Reinigungsmittel zu verwenden.

Achtung: Nach mehrerer Reinigungen in der

Spülmaschine kann sich die Farbe des Alufettl-

ters ändern. Diese Farbänderung bedeutet keine

Funktionseinschränkung, das Alufettlter muss

nicht ausgetauscht werden.57

UMWELTSCHUTZ Entsorgung der NeugeräteVerpackung

Das Gerät wird durch seine

Verpackung gegen Trans-

portschäden geschützt.

Nach dem Auspacken sind

die Verpackungsmateria-

lien so zu entsorgen, dass

dadurch kein Risiko für die

Umwelt entsteht. Unsere

Verpackungen werden aus

umweltfreundlichen Ma-

terialien hergestellt, die wiederverwertbar

l Außenverpackung aus Pappe/Folie

l Formteile aus geschäumtem, FCKW-

-freiem Polystyrol (PS)

l Folien und Säcke aus Polyethylen (PE)

GARANTIE CE-Konformitätserklärung

Der Hersteller dieses Produktes erklärt hiermit in alleiniger Verantwortung, dass dieses Produkt den

einschlägigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht:

l Niederspannungsrichtlinie 2006/95/EG,

l Elektromagnetische Verträglichkeit 2004/108/EG,

l ErP–Richtlinie2009/125/EG Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur

Einsichtnahme durch die zuständigen Marktüberwachungsbehörden

Garantieleistung entsprechend der Garantiekarte.

Der Hersteller lehnt jede Haftung ab, die aus unsachgemäßem Gebrauch der Mikrowelle resultiert.

ENTSORGUNG DES ALTGERÄTES Schnapp- oder Riegel-

schlösser entfernen oder

unbrauchbar machen – So

verhindern Sie , dass sich

spielende Kinder im Gerät

selbst einsperren können

Der Versorgungleitung-

saustausch- der Y-Typ-

Anschluß Wenn die Versorgungsleitung

beschädigt wird, muss sie ausgetauscht

werden Der Austausch darf nur in einer

autoriesierten Werkstatt von einem

Fachmann vorgenommen werden. Dieses

Gerät wurde gemäß der EU-Richtlinie

2002/96/ EG über Elektro- und Elektro- ni-

kaltgeräte mit dem Symbol einer durch-

gekreuzten Müll- tonne gekennzeichnet.

Dieses Produkt darf am Ende seiner

Lebensdauer nicht über den normalen

Haushaltsabfall entsorgt werden, sondern

muss bei einer Recycling-Sammelstelle

für elektrische und elektro- nische Geräte

abgegeben werden. Das Symbol weist

auf die ordnungsgemäße Entsorgung hin.

Sammelstellen, Elektrogeschäfte und

Gemein- deeinrichtungen garantieren die

Abgabe des Altgerätes.

Eine fachgerechte Entsorgung von elektri-

schen und elektronischen Altgeräten

verhin- dert eventuelle Gesundheits-

schäden und Umweltbelastungen, die aus

dem Kontakt mit gefährlichen Stoffen und

falscher Depo- nierung und Verarbeitung

solcher Geräte resultieren.58

TABLE DES MATIÈRES Cher client,

als u gerechten bereidt
