KH 17184 E - Köksfläkt AMICA - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Amica
Modell	KH 17184 E
Elanslutning	220-240 V ~ 50 Hz
Driftlägen	Frånluft (utblås utomhus) eller cirkulationsdrift (med kolfilter)
Fläkthastigheter	3 justerbara hastigheter (1, 2, 3)
Belysning	Oberoende, med separat strömbrytare
Fettfiltertyp	Tvättbart aluminiumfettfilter (eller akryl på vissa modeller)
Kolfilter	Används i cirkulationsläge – ej tvättbart, byt varannan månad
Minsta monteringshöjd ovanför elektrisk spis	Se produktblad (vanligtvis 65-75 cm)
Diameter på avloppsrör	120 mm eller 150 mm
Rekommenderad maxlängd på kanal	4-5 meter
Höljesmaterial	Rostfritt stål (troligen)
Installationstyp	Väggmonterad, universal, teleskopisk eller låda beroende på modell
Kontroller	Tryckknappar (av, hastigheter 1-3, belysning)
Underhåll av fettfilter	Diskmaskin eller handtvätt en gång i månaden
Underhåll av yttre yta	Fuktad trasa med mild rengöring – inga lösningsmedel eller slipmedel
Miljöskydd	Följer WEEE-direktivet – får inte kastas med hushållsavfall
Ungefärlig vikt	Cirka 12-18 kg (uppskattning enligt standardmodell)
Standarder	Direktiv 2006/95/EG, 2004/108/EG, 2009/125/EG

Vanliga frågor - KH 17184 E AMICA

Vilken är den rekommenderade monteringshöjden för fläkten KH 17184 E ovanför en spis?

För elektrisk spis anges minimihöjden i databladet. Generellt räkna 65-75 cm. Om du har en gasspis, följ avståndet som anges i dess manual, vilket kan vara högre (t.ex. 75-85 cm).

Hur installerar man fläkten i frånluftsläge?

Anslut fläkten till en styv eller flexibel avluftskanal med diameter 120 eller 150 mm som leder utomhus. Kanalens totala längd bör inte överstiga 4-5 meter. Se till att kanalen inte är blockerad och att luften kan cirkulera fritt. Kolfilter behövs inte i detta läge.

Hur byter man till cirkulationsläge?

Installera ett aktivt kolfilter på fläkten (se figur 6 i manualen). I cirkulationsläge återförs den filtrerade luften till rummet via sidospalter. På vissa modeller måste man vända en invändig spak (fig. 8). Avluftskanal är inte nödvändig, men det rekommenderas att rikta blåsluften.

Vilken fläkthastighet ska man välja?

Hastigheterna 1 och 2 är lämpliga för normal matlagning med lite rök. Hastighet 3 (högsta) bör reserveras för kraftiga ång- eller luktutsläpp, till exempel vid fritering eller grillning. Långvarig användning på maxhastighet ökar ljudnivån.

Hur rengör man metallfettfiltret?

Aluminiumfettfiltret kan rengöras i diskmaskin eller för hand med mild rengöring. Det ska rengöras minst en gång i månaden. Observera: efter flera diskmaskintvättar kan färgen ändras utan att effektiviteten påverkas.

När ska kolfiltret bytas?

Det aktiva kolfiltret är inte tvättbart och måste bytas varannan månad vid normal användning, eller oftare om fläkten används mycket. Det används endast i cirkulationsläge.

Vad gör jag om fläkten inte tänds?

Kontrollera först eluttaget och säkringen. Se till att nätsladden inte är skadad och att kontakten är ordentligt insatt. Om problemet kvarstår, kontakta kundtjänst – försök inte reparera själv.

Kan jag använda fläkten utan fettfilter?

Nej, det är strängt förbjudet att använda fläkten utan monterat aluminiumfettfilter. Det innebär brandrisk eftersom filtret fångar upp fett. Dessutom kan frånvaro av filter skada motorn.

Hur underhåller man fläktens yttre yta?

Använd en mjuk, fuktig trasa med neutralt rengöringsmedel. Undvik slipande svampar, lösningsmedel, alkohol och aggressiva rengöringsmedel för rostfritt stål. Torka med ren trasa för att undvika fläckar.

Var slänger man den gamla fläkten när den är uttjänt?

Kasta inte apparaten med hushållsavfallet. Lämna den på en återvinningscentral eller godkänd insamlingsplats för el- och elektronikavfall (WEEE). Klipp av nätsladden innan du lämnar den.

BRUKSANVISNING KH 17184 E AMICA

Nu ar du agare till en koksflakt med utsugsfungtion. Koksflakten har designats och tillverkats specielt for att tillfredsstalla dina forvantningar och ar en snygg inredningsdetalj i varje modernt kok. Vara moderna konstruktionslosninger och den senaste teknen som har anvants vid tillverkningen, garantarar flaktens hoga effektivitet och tiltalande utseende.

Läs dessa instruktioner noga innan du installerar köksfläkten. Instrukternna hjälper dig att undvika misstag nar du installerar och använder fläkten.

Vi hoppas att du fär stor gläde av ditt val av köksfläkt.

Symbolerna i anvandarmanualen har foljande betydelser:

Viktig information om hurprodukten anvands korrekt och om din sakerhet.

Användartips

Risker som uppSTAR om Produkten anvands felaktigt. Atgarden som maste utforas av behorig fackman.

Information om miljöskydd.

Symbolen stared vid atgärder som inte fär utföras av användaren.

INNEHÄLLSFORTECKNING

SAKERHETSANVISNINGAR

25

INSTALLATION

26

ANVÄNDNING OCH SKÖTSEL 27

MILJÖSKYDD

29

Produkten ar endast avsedd for hushallsbruk.

Tillverkaren forbehaller sig ratten till andringar som inte inverkar på produktens Funktioner.

• Tillverkaren övertar inget ansvar För skador som uppSTAR på grund av felaktig installation eller om köksfläkten inte används enligt anvisiningarna ienna manual.

Köksfläkten ar avsedd for att avlågsna matos. Använd inte köksfläkten for andraändamål.

• Anslut en köksfläkt med utsugsfungtion till en passande ventilationskanal (anslut INTE till rök-ller rökgaskanaler som används). Det kravs att en luftutsugskanal som leder utomhus installeras. Kanalen (i regel 120 aller 150mm i diameter) bör inte vara langre an 4-5 m. En luftutsugskanal kravs även for köksfläktar i teleskoputforande eller flaktar som monteras under koksskapom dessa ar luftcirkulationsfläktar.

Köksfläktar med luftcirkulationsfunktion maste ha attt installerat aktivkolfilter. I sa fall behövs ingen utsugskanal, men vi reckomenderar att du installerar en luftledare (endast köksfläkt av skorstenstyp).

Köksfläkten har egen belysning och en utsugsflakt med flera hastigheter.

• Befoende på köksfläktens utforande, ar käporna konstruerade for fast montering på en lodrät vagg over en gas-eller elspis (skorstensoch universalfläktar), takmontering over en gas-ller elspis (fläktar for köksöar), på lodrät inbyggda koksskap over en gas-ller elspis (teleskop- och inbygnadsfläktar). Innan du installerar sca du försakra dig om att vaggen/taket ar tillräckligt stabila for att bara upp köksfläktens vikt. Somliga köksfläktar ar mycket tunga.

• Detaljerad information om installationsavständet till en elspis finns i produits tekiska datablad. Om du harengasspis och dess anvandarinstruktioner anger ett större avständ maste detta tas med i beräkningen (fig. 1a/b/c).

Lämna inte en öppengaslaga under kapan. När du tar av kastrullerna fran lagan ske du ställa in lagan på det minsta laget. Försakradig alltid om att lagan inte brinner utanfor kastrullen, eftersom detinnebar oönskad energiförlust och en farlig värmekoncentration.

Häll uppsikt over all mat som tillagas med matfett eftersom overhettat fett ar lättantändigt.

• Dra ut elkontakten ur vagguttaget fore att filterbyte aller en reparatio

Fettfilter av textil skabytas och aluminiumfiltret ske rengoras minsten gang i manaden paground av brandrisken (fett som samlats i filter ar lattantandligt).

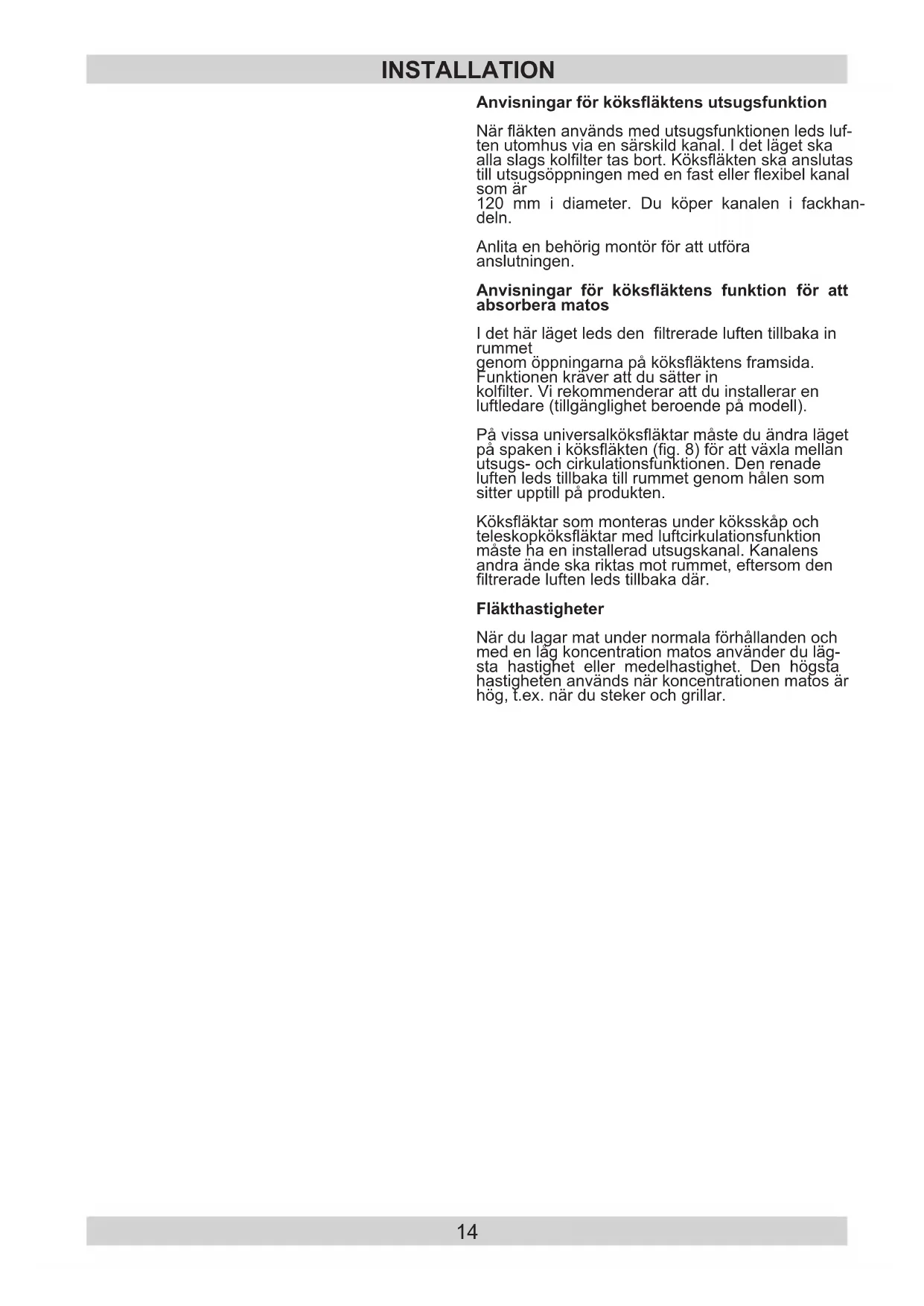

Anvisningar for köksfläktens utsugsfungtion

När fläkten används med utsugsfunktionen leds luften utomhus via en särskild kanal. I det laket skalla slags kolfilter tas bort. Köksfläkten ske anslutas till utsugsöppningen med en fast eller flexibel kanalsom ar120 mm i diameter. Du köper kanalen i fackhandeln.

Anlita en behörig montör für att utföra anslutningen.

Anvisningar for koksfläktens Funktion für att absorbera matos

I det har laget leds den filtrerade luften tillbaka in rummet genom oppningarna pa koksflaktens framsida. Funktionen kraver att du satter in kolfilter. Vi reckommenderar att du installerar en luftledare (tillganglighem beroende pa modell).

På vissa universalsköksfläktar maste du äandra laget på spaken i köksfläkten (fig. 8) for att växla mellan utsugs- och cirkulationsfunktionen. Den renade luften leds tillbaka till rummet genom halen som sitter upptill på Produkten.

Köksfläktar som monteras under koksskap och teleskopkóksfläktar med luftcirkulationsfunktion maste ha en installerad utsugskanal. Kanalens andra ände skariktas mot rummet, eftersom den filtrerade luften leds tillbaka)d.

Flakthastigheter

När du lagar mat under normala forhällanden och med en lag koncentration matos använder du lagsta hastigth etller medelhastigth.Den hoga stahastigheten används nar koncentrationen matos ar hog,t.ex.när du steker och grillar.

ANVÄNDNING OCH SKÖTSEL

Köksfläkten styrs med en kontrollpanel (fig. 4)

0 - Produkten avstängd
- låg hastighet
- medium hastighet
- hog hastighet
L - belysning pá/av

Skötsel

Om du regelbundet sköter och rengör köksfläkten fösakrar du dig om dess felfria Funktion och länga livslängd. Var noga med att byta fett- och kolfilter enligt instruktionerna.

Aluminiumfettfilter

Rengöring:

Vid normal användning av köksfläkten ske du diska aluminiumfettfiltret i diskmaskinen, eller handiskadet med att melt diskmedel, en gang i manaden.

Byte:

Figur 5 visar hur du tar av aluminiumfettfiltret.

I vissa modeller använd att akrylfilter. Sādana filter ske bytas minst varannan manad, eller tātare om du använder köksfläkten mycket.

Kolfilter (endast cirkulationsutforande)

Användning - Kolfilter kan bara anvandas om köksfläkten inte ar ansluten till en ventilationskanal. Filter med aktivkol kan absorbera matos tills de ar mättade. De kan inte diskas eller fräschas upp,utan sca bytas varannan manad eller tätare om du använder köksfläkten mycket.

Byte:

Figur 6 visar hur du tar av kolfiltret.

Belysning

Figur 7 visar hur du byter lamporna. Använd glödlampor/halogenlampor/LED-lampor av sama typ som har installerats på fabriken.

Rengöring:

Vanlig rengöring av köksfläkten:

Anvand inte en genomdränkt duk, svamp ellervattenstråle.
- Använd inte losningsmedel eller sprit, aftersom de kan skada lacken.
- Använd inte fratande medel, i synnerhet inte på rostfritt stål.
Anvandinte en groveler repande duk.

Vi rekommenderar att du anvander en fuktig duk och neutralt diskmedel.

Aluminiumfilter kan maskindiskas. Aluminiumfiltret kan andra farg after nagra diskar. Detta ar normalt och innebär inte att du behöver byta filtret.

Atervinna forpackningen

Vara forpackninger ar gjorda av miljovänliga material som kan atervinnas.

• Ytterforpackningen ar gjord av kartong/folie.
• Klorfluorarkon-fritt polystyrenskum (PS).
  Folie och pasar av polyetylen (PE).

AVFALLSHANTERING/SKROTNING AV PRODUKTEN

Närprodukten ar uttjant
ska du Först skära av an
slutningsladden innan du
skrotar den. Vi rekommenderar ochsa att du laser
produkten eller gör att de
inte fungerar, sa att produkten inte utgör

fara for barn medan den forvaras infor skrotningen. Produktien ar markt med en overkorsad soptunna i enlighet med det europeiska direktivet 2002/96/EG. Markningen anger attprodukten inte far kastas i hushallssoporna nar den inte langre anvands. Produktien maste lamnas in pa en sopstation som ar godkand av lokala myndigheter. Den lokala sopstationen, afferer och kommunala organ utgor essystem som gfor det möjligt att avfallshantera produits pa ett lampligt satt.

Det ar mycket viktigt att elektrisk och elektronisk utrustning, somt eventuellt farliga amnen i den, hanteras korrekt for att undvika att miljon skadas. Därfor bor du alltid vara noggrann och ansvarstagande nar du avfallshanterar dessaprodukter.

Forsakran om overensstammelse

Tillverkaren förklarar hémed attenna produit uppfyller kraven i foljande europeiska direktiv:

Lagspanningsdirektivet 2006/95/EG,
EMC-directivet 2004/108/EG
ErP-direktivet 2009/125/EG

och har därmed markts med symbolen somt erhällit en forsakran om overensstammelse som finns tillganglig for marknadsreglerande organ.
