KH 175831 E - Köksfläkt AMICA - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	AMICA
Modell	KH 175831 E
Elanslutning	220-240 V, 50/60 Hz
Antal hastigheter	3 + Booster (Turbo)
Belysning	Oberoende, inbyggd
Timer	Justerbar fördröjd avstängning (15 minuter)
Klocka	Programmerbar digital display
Typ av fettfilter	Tvättbart aluminiummetall
Typ av kolfilter	Utbytbart aktivt (ej tvättbart)
Driftsläge	Frånluft eller recirkulation
Minsta monteringshöjd	Över en elektrisk häll: enligt produktbladet; över en gasspis: följ avståndet som anges i spisens bruksanvisning
Överhettningsskydd	Ja (för Booster-funktionen)
Automatisk avstängning	Ja (via timer)
Rengöring av fettfilter	Minst en gång i månaden, i diskmaskin eller för hand
Byte av kolfilter	Ungefär varannan månad, beroende på användningsintensitet
Garanti	Enligt medföljande garantikort
Certifieringar	CE, överensstämmelse med lågspänningsdirektiven, EMC, RoHS

Vanliga frågor - KH 175831 E AMICA

Hur installerar man fläkten KH 175831 E?

Installationen ska utföras av en kvalificerad fackman. Fläkten monteras på vägg eller i tak beroende på typ. Följ monteringshöjderna som anges i bruksanvisningen (minst 65 cm för elektrisk häll, variabelt avstånd för gas). Se till att väggen bär vikten. Anslut frånluftskanalen om du använder frånluftsläge.

Vad är rekommenderad monteringshöjd?

För elektrisk häll anges minsta höjd på produktbladet. För gasspis, följ spistillverkarens instruktioner (vanligtvis 65-75 cm). Installera aldrig fläkten för lågt för att undvika brandrisk.

Hur rengör man fettfiltret?

Aluminiumfettfiltret måste rengöras minst en gång i månaden. Du kan diska det i diskmaskin eller för hand med milt rengöringsmedel. Efter några tvättar kan färgen ändras, vilket inte påverkar effektiviteten.

När måste kolfiltret bytas?

Aktivt kolfilter används i recirkulationsläge. Det går inte att tvätta och måste bytas varannan månad, eller oftare om fläkten används mycket. Ett mättat filter minskar luktabsorptionseffektiviteten.

Hur använder man Booster-funktionen (Turbo)?

Booster-funktionen aktiveras genom att trycka på avsedd knapp. Den låter motorn gå på full hastighet i cirka 6 minuter, sedan återgår den automatiskt till hastighet 1. För att använda den igen, vänta cirka 30 minuter för att undvika överhettning.

Hur ställer man in klockan på fläkten?

I standbyläge, tryck på klockknappen i 3 sekunder. Timmarna blinkar: använd + och - för att ställa in. Tryck igen för att gå till minuter, bekräfta sedan. Klockan visar tiden även när fläkten är avstängd.

Vad gör jag om fläkten inte fungerar längre?

Kontrollera först strömförsörjningen (uttag, säkring). Om sladden är skadad, låt en fackman byta ut den. Om problemet kvarstår, kontakta kundtjänst. Försök inte reparera själv.

Kan jag använda fläkten utan fettfilter?

Nej, använd aldrig fläkten utan fettfilter. Fett kan samlas och orsaka brand. Filtret måste alltid vara på plats, även i recirkulationsläge.

Fläkten låter, är det normalt?

Ett lätt ventilationsljud är normalt, särskilt vid hög hastighet. Om ljudet blir onormalt (gnissel, klick), kontrollera att filter sitter fast och att inget blockerar kanalerna. Annars kontakta service.

Hur byter man från frånluftsläge till recirkulationsläge?

För att byta till recirkulationsläge, installera ett aktivt kolfilter (medföljer ej) och ta bort frånluftskanalen. På vissa modeller, vänd en intern spak (se bruksanvisningen). Den filtrerade luften återförs då till rummet via sidospalter.

BRUKSANVISNING KH 175831 E AMICA

Nu ar du agare till en koksflakt med utsugsfungtion. Koksflakten har designats och tillverkats specielt for att tillfredsstalla dina forvantningar och ar en snygg inredningsdetalj i varje modernt kok. Vara moderna konstruktionslosninger och den senaste teknen som har anvants vid tillverkningen, garantarar flaktens hoga effektivitet och tiltalande utseende.

Lás dessa instruktioner noga innan du installerar köksfläkten. Instruktionerna hjälper dig att undvika misstag nar du installerar och använder fläkten.

Vi hoppas att du fär stor gläde av ditt val av köksfläkt.

Symbolerna i anvandarmanualen har foljande betydelser:

Viktig information om hurprodukten används korrekt och om din sakerhet.

Användartips

Risker som uppSTAR om Produkten anvands felaktigt. Atgärder som maste utforas av behörig fackman.

Information om miljöskydd.

Symbolen stared vid atgärder som inte fär utföras av användaren.

INNEHÄLLSFORTECKNING

SAKERHETSANVISNINGAR

9

INSTALLATION

12

ANVÄNDNING OCH SKÖTSEL 13

MILJÖSKYDD

15

användarmanualen noga innan du börjar använda köksfläkten!

Produkten ar endast avsedd for hushallsbruk.

Tillverkaren forbehaller sig ratten till andringar som inte inverkar på produktens Funktioner.

• Tillverkaren övertar inget ansvar För skador som uppSTAR på grund av felaktig installation eller om köksfläkten inte används enligt anvisiningarna ienna manual.

Köksfläkten ar avsedd for att avlågsna matos. Använd inte köksfläkten for andraändamål.

• Anslut en köksfläkt med utsugsfungtion till en passande ventilationskanal (anslut INTE till rök-ller rökgaskanaler som används). Det kravs att en luftutsugskanal som leder utomhus installeras. Kanalen (i regel 120 aller 150mm i diameter) bör inte vara langre an 4-5 m. En luftutsugskanal kravs även for köksfläktar i teleskoputforande eller flaktar som monteras under koksskapom dessa ar luftcirkulationsfläktar.

Köksfläktar med luftcirkulationsfunktion maste ha att installerat aktivkolfilter. I sa fall behövs ingen utsugskanal, men vi reckomenderar att du installerar en luftledare (endast köksfläkt av skorstenstyp).

Köksfläkten har egen belysning och en utsugsflakt med flera hastigheter.

• Befoende på köksfläktens utforande, ar käporna konstruerade for fast montering på en lodrät vagg over en gas-eller elspis (skorstensoch universalfläktar), takmontering over en gas-ller elspis (fläktar for köksöar), på lodrät inbyggda koksskap over en gas-ller elspis (teleskop- och inbygnadsfläktar). Innan du installerar sca du försakra dig om att vaggen/taket ar tillräckligt stabila for att bara upp köksfläktens vikt. Somliga köksfläktar ar mycket tunga.

• Detaljerad information om installationsavständet till en elspis finns i produits tekiska datablad. Om du harengasspis och dess anvandarinstruktioner anger ett större avständ maste detta tas med i beräkningen (fig. 1a/b/c).

Lämna inte en öppengaslaga under kapan. När du tar av kastrullerna fran lagan ske du ställa in lagan på det minsta laget. Försakradig alltid om att lagan inte brinner utanfor kastrullen, eftersom detinnebar oönskad energiförlust och en farlig värmekoncentration.

Häll uppsikt over all mat som tillagas med matfett eftersom overhettat fett ar lättantändigt.

• Dra ut elkontakten ur vagguttaget fore att filterbyte aller en reparatio

Fettfilter av textil skabytas och aluminiumfiltret ske rengoras minsten gang i manaden pa ground av brandrisken (fett som samlats i filter ar lattantandligt).

Anvisningar for köksfläktens utsugsfungtion

När fläkten används med utsugsfungtionen leds luften utomhus via en särskild kanal, I det laget skalla slags kolfilter tas bort. Köksfläkten ske anslutas till utsugsöppningen med en fast eller flexibel kanal som ar

120 mm i diameter. Du köper kanalen i fackhandeln.

Anlita en behörig montör für att utföra anslutningen.

Anvisningar for koksfläktens Funktion für att absorbera matos

I det har laget leds den filtrerade luften tillbaka in rummet

genom oppningarna pa koksflaktens framsida. Funktionen kraver att du satter in

kolfilter. Vi rekommenderar att du installerar en luftledare (tillganglighem beroende pa modell).

Pá vissa universalkóksfläktar maste du ändra laget pá spaken i kóksfläkten (fig. 8) for att växla mellan utsugs- och cirkulationsfunktionen. Den renade luften leds tillbaka till rummet genom halen som sitter upptill pá Produkten.

Köksfläktar som monteras under koksskap och teleskopkóksfläktar med luftcirkulationsfunktion maste ha en installerad utsugskanal. Kanalens andra ände skariktas mot rummet, aftersom den filtrerade luften leds tillbaka)d.

Flakthastigheter

När du lagar mat under normala forhällanden och med en lag koncentration matos anvander du lagsta hastigkeit aller medelhastigkeit. Den högsta hastigheten används nar koncentrationen matos ar hog, t.ex. när du steker och grillar.

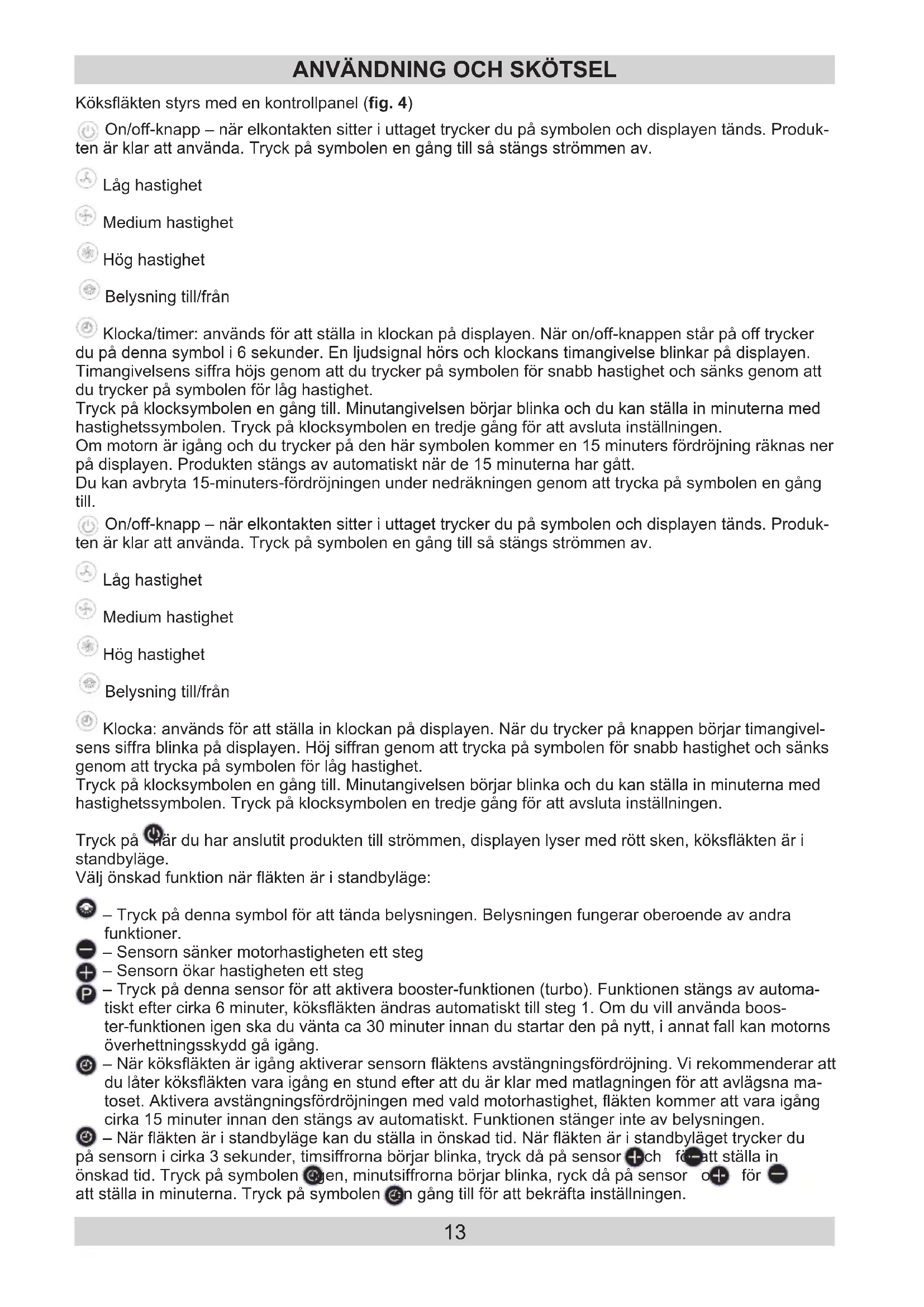

ANVÄNDNING OCH SKÖTSEL

Köksfläkten styrs med en kontrollpanel (fig. 4)

On/off-knapp - när elkontakten sitter i uttaget trycker du på symbolen och displayen tänds. Produkt- ten ar klar att använda. Tryck på symbolen en gang till sä stängs strömmen av.
Lag hastighet
Medium hastighet
Hog hastighet
Belysning till/fran
Klocka/timer: används für att ställa in klockan på displayen. När on/off-knappen star på off trycker du på denna symbol i 6 sekunder. En ljudsignal hör och klockans timangivelse blinkar på displayen. Timangivelsens siffra höjs genom att du trycker på symbolen für snabb hastigkeit och sänks genom att du trycker på symbolen für lag hastigkeit.

Tryck på klocksymbolen engang till. Minutangivelsen börjar blinka och du kan stalla in minuterna med hastighetssymbolen. Tryck på klocksymbolen en tredje gang for att avsluta inställningen.
Om motorn ar igang och du trycker pa den har symbolenkommen en 15 minuters fordrojning raknas ner pa displayen. Produktent stangs av automatiskt nare de 15 minuterna har gatt.
Du kan avbryta 15-minuters-fordrojningen under nedrakningen genom att trycka på symbolen en gang till.
On/off-knapp - när elkontakten sitter i uttaget trycker du på symbolen och displayen tänds. Produkt- ten ar klar att använda. Tryck på symbolen en gang till sä stängs strömmen av.
Lag hastighet
Medium hastighet
Hog hastighet
Belysning till/fran
Klocka: anvands for att stalla in klockan pa displayen. När du trycker pa knappen börjar timangivel-sens siffra blinka pa displayen. Höj siffran genom att trycka pa symbolen for snabb hastighet och sänks genom att trycka pa symbolen for lag hastighet.

Tryck på klocksymbolen engang till. Minutangivelsen börjar blinka och du kan stalla in minuterna med hastighetssymbolen. Tryck på klocksymbolen en tredje gang for att avsluta inställningen.

Tryck på Har du har anslutitprodukten till strommen,displayen lyser med rott ske, koksflakten ar i standbylage.

Välj önskad Funktion nar fläkten är i standbyläge:

• Tryck på denna symbol För att tända belysningen. Belysningen fungerar oberoende av andra Funktioner.
• Sensorn sänker motorhastigheten ett steg
• • Sensorn ökar hastigheten att steg
• Tryck på denna sensor För att aktivera booster-funktionen (turbo). Funktionen stängs av automatiskt after cirka 6 minutes, köksfläktenändras automatiskt till steg 1. Om du vill använda boost-funktionen igen skau vänta ca 30 minutes innan du startar den på nytt, i annat fall kan motorns überhettningsskydd gå igång.
• När koksfläkten ar igang aktiverar sensorn flaktens avstängningsfördrojning. Vi rekommenderar att du later koksfläkten vara igang en stund after att du ar klare matlagningen for att avlagsna matoset. Aktivera avstängningsfördrojningen med vald motorhastigkeit, fläktenkommen att vara igang cirka 15 minuter innan den stangs av automatiskt. Funktionen stanger inte av belysningen.
• När fläkten ar i standbyläge kan du ställa in önskad tid. När fläkten ar i standbylaget trycker du på sensori i cirka 3 sekunder, timsiffrorna börjar blinka, tryck då på sensor + ch ffor att ställa in önskad tid. Tryck på symbolen dalen, minutsiffrorna börjar blinka, ryck då på sensor o+ for att ställa in minuterna. Tryck på symbolen gngang till for att bekräfta inställningen.

Skötsel

Om du regelbundet sköter och rengör köksfläkten fösakrar du dig om dess felfria Funktion och länga livslängd. Var noga med att byta fett- och kolfilter enligt instruktionerna.

Aluminiumfettfilter

Rengöring:

Vid normal användning av köksfläkten ske du diska aluminiumfettfiltret i diskmaskinen, eller handiskadet med att melt diskmedel, en gang i manaden.

Byte:

Figur 5 visar hur du tar av aluminiumfettfiltret.

I vissa modeller använd att akrylfilter. Sādana filter skā bytas minst varannan manad, eller tātare om du använder köksfläkten mycket.

Kolfilter (endast cirkulationsutforande)

Användning - Kolfilter kan bara anvandas om köksfläkten inte ar ansluten till en ventilationskanal. Filter med aktivkol kan absorbera matos tills de ar mättade. De kan inte diskas eller fräschas upp,utan sca bytas varannan manad eller tätare om du använder köksfläkten mycket.

Byte:

Figur 6 visar hur du tar av kolfiltret.

Belysning

Figur 7 visar hur du byter lamporna. Använd glödlampor/halogenlampor/LED-lampor av sama typ som har installerats på fabriken.

Rengöring:

Vanlig rengöring av köksfläkten:

Anvand inte en genomdränkt duk, svamp ellervattenstråle.
- Använd inte losningsmedel eller sprit, aftersom de kan skada lacken.
- Använd inte fratande medel, i synnerhet inte på rostfritt stål.
Anvandinte en groveler repande duk.

Vi rekommenderar att du anvander en fuktig duk och neutralt diskmedel.

Aluminiumfilter kan maskindiskas. Aluminiumfiltret kan andra farg after nagra diskar. Detta ar normalt och innebär inte att du behöver byta filtret.

Atervinna forpackningen

Vara forpackninger ar gjorda av miljovänliga material som kan atervinnas.

• Ytterforpackningen ar gjord av kartong/folie.
• Klorfluorarkon-fritt polystyrenskum (PS).
  Folie och pasar av polyetylen (PE).

AVFALLSHANTERING/SKROTNING AV PRODUKTEN

Närprodukten ar uttjant
ska du Först skära av an-slutningsladden innan du skrotar den. Vi rekommenderar ocks att du laserprodukten eller gör att de inte fungerar, sa attprodukten inte utgör

fara for barn medan den forvaras inforskrotningen. Produktien ar markt med en overkorsad soptunna i enlighet med det europeiska direktivet 2002/96/EG. Markningen anger att produits inte far kastas i hushallssoporna nar den inte langre anvands. Produktien maste lamnas in pa en sopstation som ar godkand av lokala myndigheter. Den lokala sopstationen, afferer och kommunala organ utgor essystem som gor det möjligt att avfallshantera produits pa ett lampligt satt.

Det ar mycket viktigt att elektrisk och elektronisk utrustning, somt eventuellt farliga amnen i den, hanteras korrekt for att undvika att miljon skadas. Därfor bor du alltid vara noggrann och ansvarstagande nar du avfallshanterar dessaprodukter.

Försakran om överensstammelse

Tillverkaren förklarar*härmed attenna Produkt uppfyller kraven i foljande europeiska direktiv:

Lagspänningsdirektivet 2014/35/EG
EMC-direktivet 2014/30/EG
ErP-direktivet 2009/125/EG
RoHS-direktivet 2011/65/EG

och har därmed markts med symbolen somt erhällit en fösakran om overensstammelse som finns tillganglig for marknadsreglerande organ.
