NÁVOD NA OBSLUHU KH 175831 E AMICA

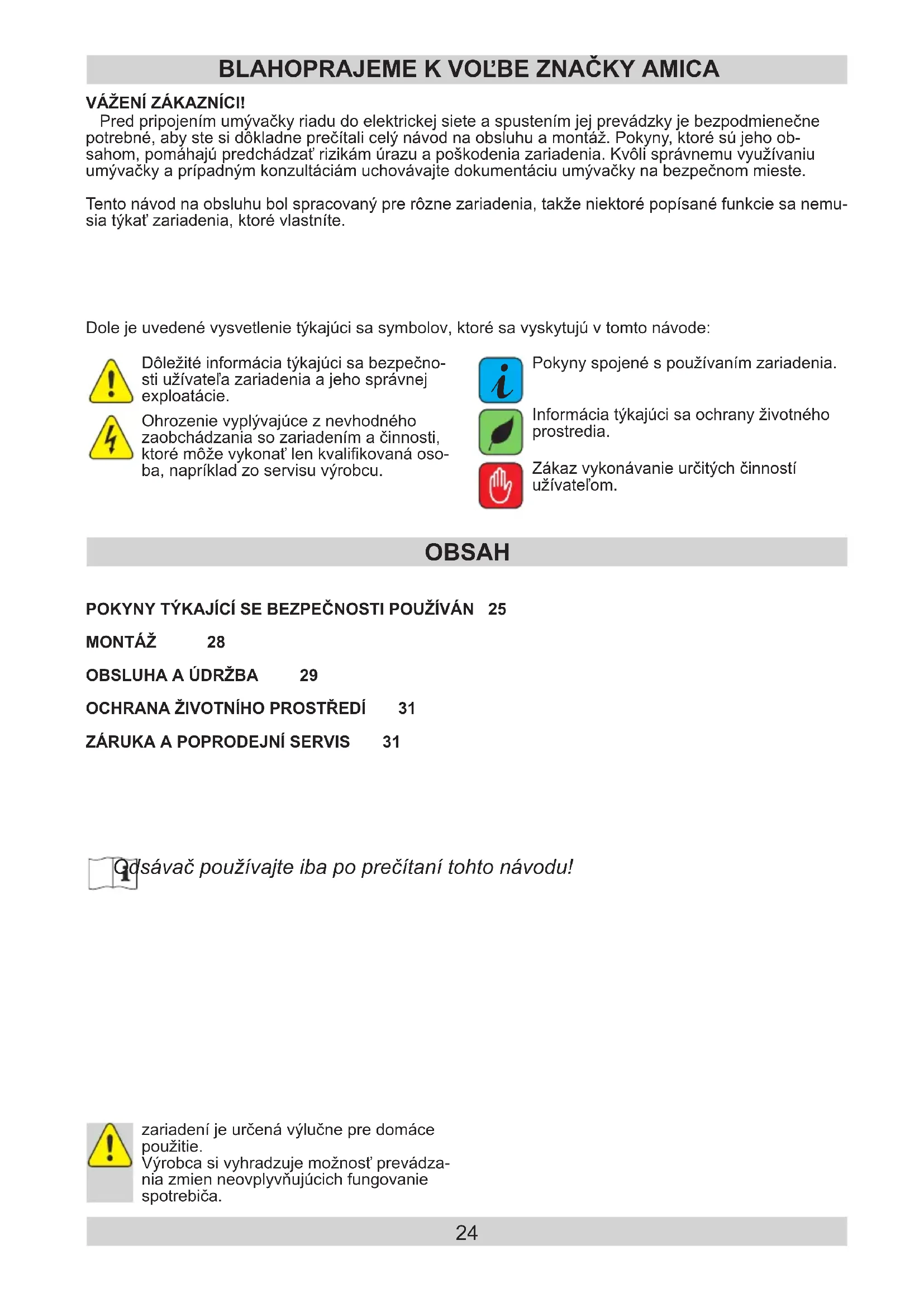

• směrnice RoHS 2011/65/EC a proto byl spotřebič označen a také bylo pro něho vystaveno prohlášení o shodě poskytované orgánům pro dohled nad trhem.24 Pred pripojením umývačky riadu do elektrickej siete a spustením jej prevádzky je bezpodmienečne potrebné, aby ste si dôkladne prečítali celý návod na obsluhu a montáž. Pokyny, ktoré sú jeho ob- sahom, pomáhajú predchádzať rizikám úrazu a poškodenia zariadenia. Kvôli správnemu využívaniu umývačky a prípadným konzultáciám uchovávajte dokumentáciu umývačky na bezpečnom mieste. Tento návod na obsluhu bol spracovaný pre rôzne zariadenia, takže niektoré popísané funkcie sa nemu- sia týkať zariadenia, ktoré vlastníte. VÁŽENÍ ZÁKAZNÍCI! BLAHOPRAJEME K VOĽBE ZNAČKY AMICA Dole je uvedené vysvetlenie týkajúci sa symbolov, ktoré sa vyskytujú v tomto návode: Zákaz vykonávanie určitých činností užívateľom. Ohrozenie vyplývajúce z nevhodného zaobchádzania so zariadením a činnosti, ktoré môže vykonať len kvalikovaná oso- ba, napríklad zo servisu výrobcu. zariadení je určená výlučne pre domáce použitie. Výrobca si vyhradzuje možnosť prevádza- nia zmien neovplyvňujúcich fungovanie spotrebiča. Dôležité informácia týkajúci sa bezpečno- sti užívateľa zariadenia a jeho správnej exploatácie. Pokyny spojené s používaním zariadenia.

Informácia týkajúci sa ochrany životného prostredia. POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁN 25 MONTÁŽ 28

lVýrobca nenesie žiad- nu zodpovednosť za eventuálne škody ale- bo požiare spôsobené zariadením a vyplýva- júcim z nedodržovania pokynov uvedených v tomto návodu. l Kuchynský odsávač sa používa na odstraňo- vanie kuchynských pár. Nepoužívajte ho na iné účely. l Odsávač, ktorý fun- guje v režime odťahu, pripojte k príslušnému ventilačnému potrubiu (nepripájajte ku komíno- vým, dymovým alebo spalinovým potrubiam, ktoré sú v prevádzke). Odsávač vyžaduje in- štaláciu potrubia, ktoré odvádza vzduch sme- rom von z miestnosti. Dĺžka potrubia (najča- stejšie rúrka Ø 120 ale- bo 150mm) nesmie byť dlhšia ako 4-5 m. Po- trubie, ktoré odvádza vzduch je taktiež nut- né pri teleskopických a nábytkových digesto- roch v prevádzkovom režime pohlcovača. l Odsávač, ktorý je v prevádzkovom režime pohlcovača vyžaduje inštaláciu ltra s ak- tívnym uhlím. V tomto prípade sa nevyžadu- je inštalácia potrubia odvádzajúceho vzduch von, odporúča sa však montáž usmerňovača prúdu vzduchu (iba ko- mínové odsávače).

l Odsávač má nezávislé osvetlenie a tiež odťa- hový ventilátor s mo- žnosťou nastaviť jednu z niekoľkých rýchlostí otáčania.26 l V závislosti na verzii zariadenia je odsávač určený na trvale pripe- vnenie na zvislú stenu nad plynovým alebo elektrickým sporákom (komínové a univerzál- ne odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsávače); na zvislú stenu v zabu- dovanom nábytku nad plynovým alebo elek- trickým sporákom (te- leskopické a vstavané odsávače). Pred inšta- láciou sa uistite, či ko- nštrukcia steny / stropu je dostatočná na udrža- nie odsávača. Niektoré modely odsávačov sú veľmi ťažké. l Výška inštalácie za- riadenia nad elektric- kou varnou doskou je uvedená v liste výrob- ku (technickej špeci- kácii zariadenia). Ak je v návode na inštaláciu plynových zariadení uvedená väčšia vzdia- lenosť, je potrebné to vziať do úvahy (obr. 1a/b/c). l Pod kuchynským od- sávačom nenechávajte otvorený oheň, pri vy- beraní riadu z horáku nastavte minimálny pla- meň. Vždy skontrolujte, či plameň nepresahuje poza riad, pretože to spôsobuje nežiaduce straty energie a nebez- pečnú koncentráciu te- pla. l Jedlá pripravované na tukoch musia byť ne- ustále dohliadané, pre- tože príliš zahriaty tuk sa môže vznietiť. l Pred každou operáciou čistenia alebo výmeny ltra alebo pred začiat- kom opráv, vytiahnite zástrčku spotrebiča zo zásuvky. l Čistenie hliníkového l- tra, je potrebné vykoná- vať prinajmenšom raz na mesiac, v súvislosti s existujúcim rizikom požiaru (nasýtený tuk je ľahko zápalný). l Odsávač nemôže slú- žiť ako plocha podpory pre osoby nachádzajú- ce sa v kuchyni. l Ak napájací kábel bude poškodený, to musí byť vymenený v špecializo- vanom opravárenskom podniku. POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ27 l Ak sa v miestnosti, okrem kuchynského odsávača, exploatuje aj iný spotrebič s nee- lektrickým napájaním (napr. pece na tekuté palivo, prietokové ohrie- vače, termy), je nutné zabezpečiť postačujúcu ventiláciu (prívod vzdu- chu). Bezpečná explo- atácia je možná, keď pri súčasnej práci kuchyn- ského odsávača a spa- ľujúcich zariadení, ktoré sú závislé na vzduchu v miestnosti, v mieste nastavenia týchto zaria- dení je podtlak najvyš- šie 0,004 milibaru (tento bod neplatí, kedy je ku- chynský odsávač pou- žívaný ako absorbent zápachov). l Odsávač musí byť často čistený jak zvnút- ra, tak i zvonka (NAJ-

NE, pri dodržovanie pokynov týkajúcich sa údržby, uvedených v tomto návodu). Nedo- držovanie zásad týkajú- cich sa čistenie odsáva- ča, ako aj výmeny ltrov môže spôsobiť vznik ohrozenia požiarom. l Je potreba zabezpe- čiť možnosť odpojenia spotrebiča od elektric- kej siete vytiahnutím zá- strčky alebo vypnutím dvojpólového vypínača l Je potreba venovať zvlášt- nu pozornosť tomu, aby spotrebič nepoužívali deti ponechané bez dohľadu l Skontrolujte, či napätie uvedené na výrobnom štítku odpovedá miest- nym parametrom napá- jania. l Pred montážou rozviň- te a narovnajte sieťový kábel l Toto zariadenie nie je prispôsobené k použí- vaniu osobami (v tom deťmi)s obmedzenou fyzickou, zmyslovou ale- bo psychickou schop- nosťou alebo osobami s nedostatočnými skú- senosťami a znalosťa- mi zariadenia, iba ak je uskutočňované pod do- hľadom alebo v súlade s návodom používania za- riadenia, odovzdanom osobami odpovedajúci- mi za ich bezpečnosť. POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ28 l Pozor! Obalový mate- riál (polyetylénové vre- cúška, kúsky polystyré- nu a pod.) treba počas rozbaľovania udržovať mimo dosahu detí. l UPOZORNENIE: pred pripojením odsávača k sieťovému napájaniu vždy skontrolujte, či bol napájací kábel správne nainštalovaný a či NE- BOL pritlačený odsáva- čom počas montážnych prác. Nenapájajte spot- rebiče na elektrickou sieť, pokiaľ nebola úpl- ne dokončená jeho in- štalácia. MONTÁŽ Montáž Montáž zariadenia krok za krokom je znázornená na obrázkoch 3... l Nepoužívať NIKDY od- sávač pary bez správne namontovanej mriežky! l Je přísně zakázáno va- řit jídla s volným plame- nem pod krytem. l Pokud se týká technic- kých a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce do- držovat normy místních odpovědných orgánů. l POZOR! Chýbajúca in- štalácia skrutiek a upe- vòovacích zariadení v súlade s týmito pokynmi môže ma_ za následok ohrozenie elektrickým prúdom. POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ Nastavenie digestora na režim odsávania V tomto prípade je vzduch odvádzaný von zvlášt- nym potrubím. Pri takom nastavení je nutné od- strániť prípadné ltre s aktívnym uhlíkom. Digestor je pripojený k ventilačnému otvoru odvádzajúcemu vzduch von z miestnosti pomo- ¬cou pevného alebo pružného potrubia s prieme- rom 120 mm a správnych objímok k tomuto potru- biu, ktoré sú dostupné v obchodoch s inštalačnými materiálmi. Pripojením je nutné poveriť kvalikovanú osobu. Nastavenie digestora na režim ltrácie V tomto prípade sa preltrovaný vzduch vracia späť do miestnosti prostredníctvom výrezov umiestne- ných po oboch stranách horného komína. Pri takom nastavení je nutné namontovať lter s ak- tívnym uhlíkom a odporúča sa namontovať spätnu klapku (dostupnosť v závislosti od modelu). Pri vybraných modeloch univerzálnych odsáva- čov je potrebné prepnúť páčku vo vnútri odsávača (obr. 8), aby ste mohli prepnúť prevádzkový režim z odťahového na režim pohlcovača zápachov. Vy- čistený vzduch sa vráti do miestnosti cez otvory, ktoré sa nachádzajú v hornej časti zariadenia. Odsávače nábytkové a teleskopické, ktoré fungu- jú v režime pohlcovača vyžadujú montáž potrubia, ktoré odvádza vzduch. Druhý koniec potrubia je potrebné nasmerovať do miestnosti, tadiaľ bude odvádzaný preltrovaný vzduch. Rýchlosti ventilátora Najnižšia a prostredná rýchlosť slúžia na prevádz- ku za normálnych podmienok a na odstra¬ňovanie nízkych koncentrácií pár, kým najvyššia rýchlosť slúži len na odstraňovanie vysokých koncentrácií kuchynských pár, napr. počas vyprážania alebo grilovania.29

Ovládanie odsávače sa vykonáva pomocou ovládacieho panela (obr. 4) Tlačidlo napájania - ak je zástrčka pripojená do zásuvky, stlačte ten symbol. Displej sa podsvieti. Spotrebič je pripravený k práci. Napájania bude vypnuté po opätovnom stlačení. Nízka rýchlosť Stredná rýchlosť Vysoká rýchlosť Osvetlenie zapn. / vypn. Hodiny/minútka: na displeji je možné zmeniť nastavenie hodín. Pri vypnutom tlačidle napájania stlačte ten symbol po dobu 6 sekúnd, až sa ozve akustický signál; pokiaľ číslice hodiny bliká, na displeji je možné zmeniť hodinu dopredu pomocou symbolu vysokej rýchlosti alebo dozadu pomocou symbolu nízkej rýchlosti. Potom opätovne stlačte symbol hodín, blikajú číslice minút. Teraz je možné nastaviť minúty symbolmi rýchlosti. Na záver, na zakončenie nastavovania hodín stlačte symbol hodín potretí. Po stlačení tohto symbolu behom práce motoru, sa na displeji odpočítava 15 minút. Po odpočítaní tejto doby sa spotrebič automaticky vypína. Behom odpočítavania je možné opätovne stlačiť symbol a vypnúť15 minútové odpočítavanie do vypnu- tia spotrebiča. Tlačidlo napájania - ak je zástrčka pripojená do zásuvky, stlačte ten symbol. Displej sa podsvieti. Spotrebič je pripravený k práci. Napájania bude vypnuté po opätovnom stlačení. Nízka rýchlosť Stredná rýchlosť Vysoká rýchlosť Osvetlenie zapn. / vypn. Hodiny: na displeji je možné zmeniť nastavenie hodín. Stlačte ten symbol; pokiaľ číslice hodiny blikajú, na displeji je možné zmeniť hodinu dopredu pomocou symbolu vysokej rýchlosti alebo dozadu pomocou symbolu nízkej rýchlosti. Potom opätovne stlačte symbol hodín, blikajú číslice minút. Teraz je možné nastaviť minúty symbolmi rýchlosti. Na záver, na zakončenie nastavovania hodín stlačte symbol hodín potretí. Po pripojení spotrebiča k napájaní dotknite pole , displej sa podsvieti červene, odsávač pár sa na- chádza v režime bdenia. V režime bdenia môžete zvoliť odpovedajúci funkciu: - Dotknite ten symbol pre zapnutie osvetlenia. Osvetlenie funguje nezávisle. - Senzor znižuje rýchlosť motora o stupeň nižšie - Senzor zvyšuje rýchlosť o stupeň vyššie - Dotknite senzor aby bola aktivovaná funkcia Booster (Turbo). Táto funkcia sa vypína automatic- ky po približne 6 minútach, odsávač automaticky zmení rýchlosť na stupeň 1. Ak existuje nutnosť použitia funkcie Booster, opätovne ju aktivujte až po približne 30 minútach, v obrátenom prípade sa môže aktivovať blokáda proti prehriatiu motora. - V priebehu práce odsávača senzor aktivuje funkciu oneskoreného vypnutia odsávača. Po ukonče- ní varenia sa odporúča aby odsávač ešte nejaký čas fungoval, aby sa z miestnosti odstránili pachy po varení. Pri zapnutej rýchlosti zapnite funkciu oneskoreného vypnutia, odsávač bude fungovať približne 15 minúť, potom sa vypne automaticky. Táto funkcia nevypína osvetlenie. - V režime bdenia je možné nastaviť odpovedajúci čas na displeji. V režime bdenia dotknite a pridrž- te senzor približne 3 sekundy, číslice hodín začnú blikať, potom pomocou senzorov a nastavte príslušnú hodinu. Dotknite symbol opätovne, číslice minút začnú blikať, potom pomocou senzorov a nastavte príslušnú hodnotu minút. Dotknite symbol opätovne pre potvrdenie nastaveného času.30

Údržba Regulárna údržba a čistenie spotrebiča zabezpečí dobrou a bezporuchovou práci kuchynského odsávača, ako aj predĺži jeho trvanlivosť. Je nutné venovať špeciálnu pozornosť, aby tukové aj uhlíkové ltre boli vymieňané v súlade s odporúčaním Metalowy ltr przeciwtłuszczowy Čistenie Hliníkový protitukový lter je potrebné čistiť každý mesiac počas normálnej prevádzky odsávače, v umývačke riadu alebo ručne s použitím jemného čistiaceho prostriedku alebo tekutého mydla. Výmena Demontáž hliníkového protitukového ltra je znázornená na obrázku č. 5. Pri niektorých modeloch je použitý akrylový lter. Musí byť vymenený aspoň raz za 2 mesiace, alebo častejšie v prípade veľmi intenzívneho používania. Uhlíkový lter (používaný iba vo verzii pohlco- vača) Uhlíkový lter sa používa výlučne vtedy, keď odsávač nie je pripojený k ventilačnému kanálu. Filter s aktívnym uhlím má schopnosť absorbovania pachov až do svojho nasýtenia. Nie je tiež vhodný do umytia ani k regenerácii a musí byť vymieňaný najmenej jedenkrát na 2 mesiace alebo častejšie v prípade výnimo- čne intenzívneho používania. Výmena: Demontáž uhlíkového ltra je znázornená na ob- rázku 6. Osvetlení Výmena osvetlenia je znázornená na obrázku č. 7. Je potrebné používať žiarovky / halogény / diódové moduly s rovnakými parametrami ako sú nainštalo- vané výrobcom v zariadení. Čistenie Normálne čistenie odsávača: l Nepoužívajte vlhké handričky alebo špongie ani prúd vody. l Nepoužívajte riedidlá ani alkohol, pretože by mohli zmatnieť lakované povrchy. l Nepoužívajte leptavé látky, najmä na čistenie povrchov z nerezovej oceli. l Nepoužívajte tvrdé, drsné handričky Odporúča sa používanie vlhkej handričky a neu- trálnych mycích prostriedkov. Pozor: Po niekoľko umývanie v umývačke, lter môže zmeniť farbu. Zmena farby neznamená zlyhanie a nie je potrebná výmena ltra.31 Záruka Záruční opravy se provádějí na základě záručního listu. Výrobce neodpovídá za jakékoliv škody způsobené nesprávným zacházením s výrobkem.

• smernica RoHS 2011/65/EC a preto výrobok získal označenie a bolo preň vydané Vyhlásenie o zhode, a toto vyhlásenie bolo sprístupnené orgánom obchodnej inšpekcie.32
