KH 17184 E - Kuchyňská digestoř AMICA - Bezplatný návod k obsluze

Typ výrobku	Kuchyňská digestoř
Značka	Amica
Model	KH 17184 E
Elektrické napájení	220-240 V ~ 50 Hz
Provozní režimy	Odvod (venkovní odtah) nebo recirkulace vzduchu (s uhlíkovým filtrem)
Rychlosti ventilátoru	3 nastavitelné rychlosti (1, 2, 3)
Osvětlení	Nezávislé, s odděleným spínačem
Typ tukového filtru	Mytelný hliníkový kovový filtr (nebo akrylátový u některých modelů)
Uhlíkový filtr	Používá se v recirkulačním režimu – nemyje se, vyměňuje se každé 2 měsíce
Minimální montážní výška nad elektrickou varnou deskou	Viz produktový list (obvykle 65-75 cm)
Průměr odtahového potrubí	120 mm nebo 150 mm
Doporučená maximální délka potrubí	4-5 metrů
Materiál krytu	Nerezová ocel (pravděpodobně)
Typ instalace	Nástěnný, univerzální, teleskopický nebo výsuvný podle modelu
Ovládání	Tlačítka (vypnutí, rychlosti 1-3, osvětlení)
Údržba tukového filtru	Čištění v myčce nádobí nebo ručně jednou za měsíc
Údržba vnějšího povrchu	Vlhčený hadřík s jemným čisticím prostředkem – žádná rozpouštědla ani abraziva
Ochrana životního prostředí	Dodržování směrnice WEEE – nevyhazovat s domovním odpadem
Přibližná hmotnost	Přibližně 12-18 kg (odhad podle standardního modelu)
Normy	Směrnice 2006/95/ES, 2004/108/ES, 2009/125/ES

Často kladené otázky - KH 17184 E AMICA

Jaká je doporučená montážní výška digestoře KH 17184 E nad sporákem?

Pro elektrický sporák je minimální výška uvedena v technickém listu. Obvykle počítejte 65 až 75 cm. Pokud máte plynový sporák, dodržujte vzdálenost uvedenou v jeho návodu, která může být větší (například 75-85 cm).

Jak nainstalovat digestoř v režimu odtahu?

Připojte digestoř k pevnému nebo ohebnému odtahovému potrubí o průměru 120 nebo 150 mm vedoucímu ven. Celková délka potrubí nesmí přesáhnout 4–5 metrů. Ujistěte se, že potrubí není ucpané a vzduch může volně proudit. V tomto režimu není uhlíkový filtr nutný.

Jak přepnout do režimu recirkulace vzduchu?

Nainstalujte na digestoř aktivní uhlíkový filtr (viz obrázek 6 v návodu). V recirkulačním režimu je filtrovaný vzduch vracen do místnosti bočními štěrbinami. U některých modelů je nutné přepnout vnitřní páčku (obr. 8). Odtahové potrubí není nutné, ale doporučuje se nasměrovat vyfukovaný vzduch.

Jakou rychlost ventilátoru zvolit?

Rychlosti 1 a 2 jsou vhodné pro běžné vaření s malým množstvím výparů. Rychlost 3 (nejvyšší) by měla být vyhrazena pro silné emise par nebo pachů, například při smažení nebo grilování. Dlouhodobé používání na maximální rychlost zvyšuje hluk.

Jak vyčistit kovový tukový filtr?

Hliníkový tukový filtr lze čistit v myčce nádobí nebo ručně s jemným čisticím prostředkem. Měl by být čištěn alespoň jednou měsíčně. Upozornění: po několika mytích v myčce může změnit barvu, aniž by to ovlivnilo jeho účinnost.

Kdy je nutné vyměnit uhlíkový filtr?

Aktivní uhlíkový filtr není pratelný a musí být vyměněn každé 2 měsíce při běžném používání, nebo častěji, pokud je digestoř velmi zatěžována. Používá se pouze v recirkulačním režimu.

Co dělat, když se digestoř nerozsvítí?

Nejprve zkontrolujte zásuvku a jistič. Ujistěte se, že napájecí kabel není poškozený a že je zástrčka řádně zasunuta. Pokud problém přetrvává, kontaktujte zákaznický servis – nepokoušejte se o opravu sami.

Mohu digestoř používat bez tukového filtru?

Ne, je přísně zakázáno používat digestoř bez namontovaného hliníkového tukového filtru. Představuje to riziko požáru, protože filtr zachycuje tuky. Navíc absence filtru může poškodit motor.

Jak udržovat vnější povrch digestoře?

Použijte měkký vlhký hadřík s neutrálním čisticím prostředkem. Vyhněte se abrazivním houbičkám, rozpouštědlům, alkoholu a agresivním čističům na nerezovou ocel. Osušte čistým hadříkem, aby nezůstaly stopy.

Kam vyhodit starou digestoř na konci životnosti?

Neodhazujte spotřebič s domovním odpadem. Odevzdejte jej do sběrného dvora nebo na sběrné místo pro odpad z elektrických a elektronických zařízení (WEEE). Před odevzdáním odřízněte napájecí kabel.

NÁVOD K OBSLUZE KH 17184 E AMICA

dsavač používejte teprve po prěcteni tohoto námodu!

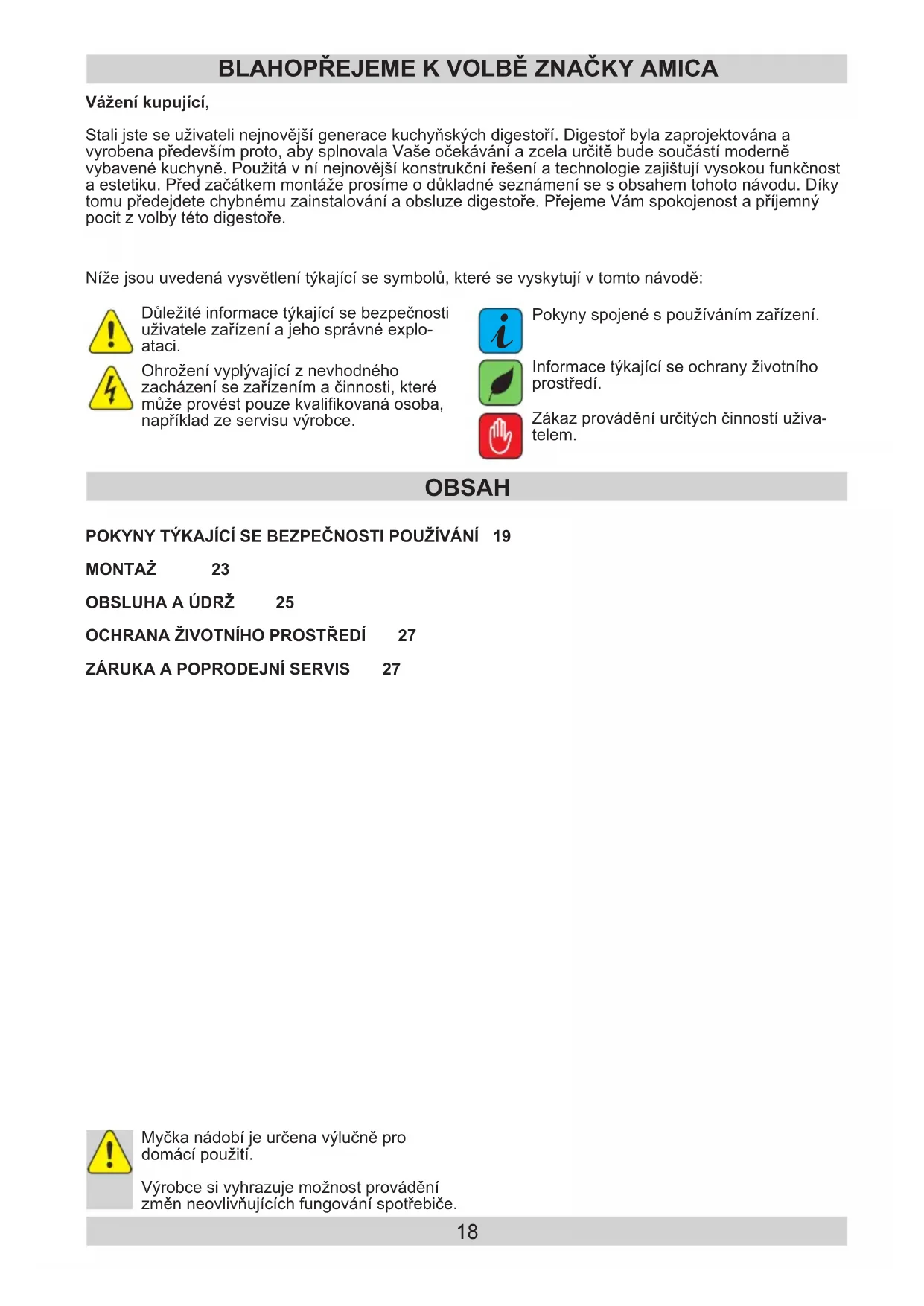

NÁVOD NA OBSLUHU - KUCHYNSKÉHO ODSÁVAČA SK 28

Stali jste se uživateli nejnovějs generace kuchynskych digestoř. Digestor byla zaprojektována a vyrobena predevím proto, aby splnovala Vase očekáváná a zcela určité bude současti moderné vybavené kuchyně. Použitá ví nejnovějs konstrukčné rešeni a technologie zajistuju vytokou funkčnost a estetaku. Pred zaćatkem montáze prosíme o dūkladné seznáméní se s obsahem tohoto navodu. Díky tomu predejdete chybnému zaintaloványá obsluze digestоř. Prejeme Vám spokojenost a prijemné pocit z volby títo digestоř.

Nizé jsou uvedená vysvětlení týkajíci se symbolů, které se vyskytuji v toto námode:

Dulezite informace tykajici se bezpecnosti uzivatele zaizenia jeho spravne exploataci.

Ohrozeni vyplyvajici z nevhodného
zacházení se zařizením a Činnosti, které
může provest pouze kvalifikovanova osoba,
například ze servisu vyrobce.

Pokyny spojené's použivánim zařizení.

Informace t'ykajici se ochrany zivotniho prostreDi.

Zákaz provádení určitych Činností uživa-telem.

OBSAH

POKNY TYKAJICI SE BEZPECNOSTI POUZIVANI 19

MONTAZ 23

OBSLUHA A UDRZ 25

OCHRANA ZIVOTNIHO PROSTREDI 27

ZÁRUKA A POPRODEJNÍ SERVIS 27

Mycka nadobí je určena výlucné pro domáci použití.

Vyrobce si vyhrazuje moznost provadeni zmen neovlivnujicich fungovani spotrebice.

Vyrobce nenese zdnou odpovednost za eventualigni skody anebo pozary zpusobene za rizenim a vyplyvajicim z nedodržovani pokynu uvedenych v toto na-vodu.

Kuchynsky odsavač slouží k odstražováni kuchynskych výparů. Nepoužívejte ji pro jiné účely.

• Odsavač pracujíci v od-tahovém režimu napojte na príslušné ventiláčnékanál (nenapojujte komínove, kourořove nebo spalinové kanály, které jsou v provozu). Odsavač musí mit namontované vedení odvádejíci vzduch ven. Delka vedení (nejčastěji roura Ø 120 nebo 150 mm) něma byt delsí než 4–5 m. Vedení odvádejíci vzduch se rovněž vyžaduje u teleskopických a nábytkovych odsavačú v recirkulačním režimu.

• Odsavač pracujíci v recirculačním režimu vyžaduje filtr s aktivním uhlím. V tomto prípa-dě není nutná montáž vedení odvádejíciho vzduch ven, zato se doporučuje namontovat zpětnou klapku vzduchu (pouze komínové odsavače).

• Odsavač má nezávislé osvětlení a odtahový ventilatórs možností nastavení"Justé z několika rychlostí otáček.

V závislosti na verzi zařizení je odsavač určen pro trvalé pripevněni na svislou stěnu nad plynový nebo elektrický sporák (komínove a univerzálné odsavače); na strop nad plynový nebo elektrický sporák (ostrůvkové odsavače); na svislou stěnu v kuchynské lince nad plynový nebo elektrický sporák (teleskopicné a vestavné odsavače). Před montáží se ujistěte, ze konstrukce stěny/stropu udrží hmotnost odsavače. Některé modely odsavačú jsou velmi těžké.

Montážní yóška zařízení nad elektrickou desku je uvedena v technickém listu (technické specifikaci zařizení). Pokud v montážnich navodech plynovych zařizení je uvedena větůvédalenost, zohlednéte to (Obr. 1a/b/c).

• Pod kuchyńskym odśaVECem nenechávejte otevřený plamen pri sundávání nadobí z hořák, nastavte minímalné plamen. Vždy zkontrolujte, zda plamen nepřesahuje prěs okraj nadoby, protože to způsobuje nežádouci ztrát y energie a nebezpečnou koncentraci tepla.

Pokrmy pripravované na tucich musi byt pod neustálym dozorem, protoze prehrát yuk se mûze snadno vznítit.

• Pred každou operaci výměny filtru anebo
  pred zahájením oprav,
  vyjměte zăstrčku zaři-zeni ze zásuyky

• Protitukovy filtf do kuchynského odsavoce ochistete jederkrát doměsíce. Filtr príliš silné nasycený je snadno zápalné.

• Gestlize se v mistnosti, mimo odsavače, exploatuje jiné zařizení o neelektrickém napajeni energi (napr. pečić trouby na tekuté palivo, prutokové ohřivače, termy), postarejte se o dostatečnou ventilaci (privod vzduchu). Bezpečná exploatace je možná,Pokud pri soucasné prác i odsvače a spalujćich zařizení, závislych na vzduchu v mistnosti, ve které jsouustaveny, panuje podtlak nejvice 0,004 mili-baru (ten bod je neplatny,Pokud je kuchynský odsavač použivaný jako absorbent pachů).

• Odsavač hesmí'sloužit\ jako plocha podpory pro osoby nacházejíci se v kuchyni.

Odsavač musi byt Často Čistěný jak zevnitr, tak i vevnitr (NEJMÉNÉ JEDNOU MÉSICNE, pri dodržoványPokynu týkajících se udržby, uvedenych v tomto na-vodu). Nedodržovány zásad týkajících se Čistění odsavače, jak rovněž vyměny filtru muže zpúsobit vznik ohroženi požárem.

• GestlIZE bude napajeci vodic poškozený, musí byt vyměnený v specializovaném opravářském podniku.

• Je třeba zajistit możnost odpojení spotřebiče od elektrické sítě vytažením zástrčky nebo vypnutím dvojpólového vypínače

Toto zarizeni neni pri-zpusobene k použivaní osobami (v tom detmi) s omezenou fyzickou, smyslovou anebo psychickou schopnosti anebo osobami s nedostatečnymi zkušenostmi aznalosti zarizení, leda ze je uskutečnovano pod dohledem anebo v souladu s námodem k použivaní zarizení, odevzdaným osobami odpovidajicimi za jejich bezpečnost. Věnujte po-zornost detem, aby se nebavjly varnou konyjci.

• Je treba venovat zvlastni pozornost tomu, aby spotbrebic nepouzivaly deti ponechané bez dohledu

To zařizení může byt používané detmi ve věku 8 let a starsimi, osobys omezenými fyzickými anebo mentalímschopnostmi, jak rovněž osoby bez zkušenosti a bez znalosti zařizení mohou konvici používat,Pokud jsou dozorované anebo byly instruované ohledné obsluhy zařizení bezpečnám zpú-sobem a znají ohroženi spojené s používaním zařizení. Deti si nemo-hou se zařizením hrát. Čistěné a konzervace zařizení nemuže byt vykonávaná detmi, ledaže skončily 8 let a mají dohled zodpovedné osoby.
Zkontrolujte, zda napétú uvedené na vyrobním stitku opdová mistním parametrùm napájení.
- Pred montáží rozvinte a narovnejte sítový vodic
- Pozor! Obalový material (polyetylenové sáčky, kousky polystyrenu apod.) je třeba běhemrozbalovani udržovat mimo dosah děti.

UPOZORNENI: préd pripojením odsavače k sít'ovému napájení vždy zkontrolujte, zda je na pájeci kabel správně nainstalován a zda NE-BYL poškozen během montážnich Činností. Nenapojujte pristroj na elektrickou sít', dokud nebyla zcela dokončena jeho instalace.

• Nikdy nepoužívejte kryt bez správně namontované mříze!
• Je przysně zakázano vařit jidla s volným plamenem pod krytem.
  POZOR! Pokud instalace šroubù a uchytnych zažizení není provedena v souladu s tímtó námvdem, hroží nebezpeiei urazu elektrickým proudem.

Montáž

Montáž zarizení krok za krokem je znázorněna na obrázcích 3...

Nastavení režimu odtahu kuchyneyského odsavace

V prüběhu pracovniho režimu odtahu odsavače je vzduch odvádený zevnitř speciánlíkanálem. Pri totom nostaveni odstraťe eventuálné uhlikový filtr. Odsavač je pripojený k otvoru odvádejícímu vzduch zevinitř prostřednictvím pevného anebo elastického potrubi prüměru 150/120 mm a opodvidajích svorek do potrubi, které je zapotrebie zakoupit v prodejnách s instalacními materíály. Pripojeni poventa kvalifikovanému instalatérovi.

Nastavení pracovniho režimu odsavače jako absorbentu pachú

V teto pracovni verzi se prefiltrovany vzduch vraci zpátky do mistnosti prostřednictvim oboustraného vyřezu otvoru umistěného v hornim komiu. Pri totom nostavení zamontujte uhíkový a také se doporučuje namontovat zpětnou klapku vzduchu (dostupnost v závislosti na modelu).

Ve vybranjch modelech univerzänich odsavacu\ prépnete páčku uvnitř odsavace (Obr. 8), abyste\ prépnuli odtahový režim na recirkulačné režim. Očistěné vzduch se vrátí do mistrnosti otvory\ nacházejícimi se v horní Časti zařizení.

Nábytkové a teleskopické odsavace pracují c v recirculačním režimu vyžaduji montáž roury odvádejíci vzduch. Druhý konec roury nasmerujte na mistnost, rourou bude odváden filtrovaný vzduch.

Rychlosti ventilatoru

Nejnižsí a strední rychlost používejte v normalnínch pracovních podminkách, jak rovně z male koncentraci par, zatímco nejvyší rychlost (TURBO) používejte pouze pri silné koncentraci kuchynských par, napr. v prúbehu smaženi, anebo grilováni.

Ovladani odsavače se provádi na kontrolním panelu (Obr. 4)

0 -Zapnuti / vypnuti

• prvn nyehlost motoru, dioda sviti,
• druhá rychlost motoru, dioda svítí,
• tretí rynchlost motoru, dioda sviti,
• zapnut/ vypnuti osvetleni.

Tato regulace umožnjuje zvoleni optimálni rychlosti ventilatoru pro potřeby expoatace s minimálni hodnotou hluku.

Konzervace

Pravidelná koncentrace a Čišěné zařizení zajisti dobrou a bezporuchovou práci odsavace, jak rovněž prodlouží跟他 trvani livost. Věnujte speziálné pozornost, aby protitukový filtr a filtr s aktivním uhlim byly Čišěné a vyměñované v souladu s pokyny vyrobce. V prúbehu Čišěné a konzervace odpojte odsavac od elektrické sítě.

Kovové protitukové filtry

Cisteni

Hliníkový tukový filtr Čistěte jegnou za měsíd během normániho provozu odsavace, v myčce nebo ručné jemnám Čisticím prípravkem nebo tekutým mydlem.

Vymena

Demontázh hliníkového tukového filtru je znázorněna na obrázku 5.

U nekterych modelu se pouziva akrylovy filtr. Vymenujte jej alespon jegnou za dva mese nebo castesti v pripadé vyjimecné intensivniho pouzivaní.

Uhlíkovy filtr (používa se pouze ve verzi s recirculaci)

Cinnost-Uhlikovy filtr se pouziva vylucne tehy, dok odśavoč není pripojený k ventilacnimu kalánu. Filtr s aktivnim uhlím ma schopnost absorbování pachu až do svého nasyceni. Není také vchodný do umty ani k regeneraci a musí byt vyměnovaný nejmné jedenkrát na 2 měsice anebo castěji v pripadě vyjimečné intenszivniho použivání

Vymena:

Demontáž uhíkového filtru je znázorněna na obrázku 6.

Osvětlení

Vymena zarovec je znazornena na obrzku 7. Pouzivejte zarovky / halogeny / diodové moduly stejnymi parametry jaku u puvodnich namontovanych v zaizeni.

Cisteni

Normálí Čišěné odsavače:

Nepoužívejte vlhék hadříky nebo houby ani proud vody.
- Nepoužívejte Rozpoustédla ani alkohol, protoze by mohfy zmatnét lakované povrchy.
- Nepouzivejte leptavé latky, zejménanacisteni povrchu z nerezové oceli.
- Nepouzivejte tvrdy, drsny hadrik

Doporucje se použiti vlhkého hadriku a neutralnich mycích prostredku.

Pozor: Po několik myti v mycce, filter muže zmenit barvu. Změna barvy neznamená selhání a není potřebná vyměna filtru.

Recyclacle obalu

Zařizení bylo na dobu
prepravy zabezpečeno
obalem proti poskození.
Prosíme Váš, aby jste
po rozbalení zařizení
zlikvidovali casti Obr. obalu
zpúsobem, který neohrožuje zhivotné prostředí.

Veskeré materialy pouzite k baleni nejsou skodlive pro zivotni prostredi, jsou 100% recyklovatelne:

Vnejsi obal z lepenky / folie
Tvar z pěnového polystyrenu (PS) bez FCKW
Folie a sáčky z polyetylenu (PE)

Pokud už nebudeme použivat spotbrebi, tak je tbreba opotbrebenému zařizeni préd zešrotoyámum uriznout pripojovaci kabel.

Tento spotbrebič je oznacen podle evropské směrníce 2002/96/ES. Takovétó

označeni nás informuje, ze tento spotbrebi po obdóbi jeho používání nemuže byt vyhozen sjinymi domáci mi odpady. Uživatel je povinen ho odevzdat do site sbernych mist. Sít'sbernych mist včetné lokálních sbernych dvoru tvorí vhdný systém umoznujíci odevzdani těchto spotbrebičú.

Vhodné zacházení opotrebenými elektrickymi a elektronickymi spotbrebiči prispíväk zamezení dusledku nepříznivych prozdráví lidi aživotní prostřédi, vyplývajćich z pritomnosti nebezpečněch složek a takénevchodného skladováná a zužitkoványí takovychto spotbrebičú.

ZÁRUKA A POPRODEJNÍ SERVIS

Záruka

Zaručni opravy se povádeji na základě zaručniho listu.

Vyrobce neodpovidza za jakekoliv skody zpusobene nespravnym zachazenim s vyrobkem.

Prohlášeni vyrobce

Producent timto prohlasje, ze tento vyrobek splnje zakladni pozadavky niz e uvedenych evropskych smernic:

smernice pro nizkonapetová zafrzení 2006/95/EC,
smernice o elektromagneticke kompatilité 2004/108/EC,
smernice ErP - 2009/125/EC

a proto byl spotbrebi oznacen a take bylo pro neho vystaveno prohlaseni o shode poskytované organum pro dohled nad trhem.

VAŽENÍ ZAKAZNICI!

Nepoužívat NIKDY odśavoč pary bez správnemamontovanej mriežky!
- Je prisne zakázano vařit jidla s volnám plamen pod krytem.
- Pokud se týká technickych a bezpečnostnich opatřeni, ktera je třeba zaujmout pri odvaděné kouře, je třeba uzce dodržovat normy mistrích odpovedných organů.
POZOR! Chybajúa instalacia skrutiek aupevovacich zariadeni v sulade stymito pkynmi moze ma_ za nasledok ohrozenie elektrickym prudom.

Montáž

Pri takom nastaveni je nutné namontovat' filter s aktivnym uhlikom a odporuca sa namontovat' spätnu klapku (dostupnost' v závislosti od modelu).

Rychlosti ventiladora

Demontázh hliníkového protitukového filtr je znázornená na obrázku c. 5.

Pri niedtorych modeloch je pouzity akrylovy filter. Musi byt' vymeneny aspon raz za 2 messiace, alebo castejsie v'pripade velmi intenzivneho pouzivania.

Demontáž uhlikového filtra je znázornena na obrázku 6.

Osvetlení

Vymena osvetlenia je znazornena na obrázku Č. 7. Je potrebné používat Žiarovky / halogény / diódové moduly s rovnáymi parametrami ako su nainstalované vyrobcom v zariadeni.

Cistenie

Normáne Čistenie odsávača:

• Nepoužívajte vlhékhandricky alebo spongie ani prud vody.
• Nepoužívajte riedidla ani alkohol, pretoze by mohli zmatnić lakované povrchy.
• Nepoužívajte leptavé látky, majma na Čistenie povrchov z nerezovej oceli.
  Nepouzivajte tvrde, drsne handricky

Zařizení bylo na dobu
prepravy zabezpečeno
obalem proti poskození.
Prosíme Vás, aby jste
po rozbalení zařizení
zlikvidovali.czasti Obr.obalu
zpúsobem, který neohrožuje zhivotní prostřédi.

Veskeré materialy pouzite k baleni nejsou skodlive pro zivotni prostredi, jsou 100% recyklovatelne:

Vnejsi obal z lepenky / folie
Tvar z pěnového polystyrenu (PS) bez FCKW
Folie a sáčky z polyetylenu (PE)

Pokud už nebudeme použivat spotřebic, tak je třeba opotřebenému zařizení préd zešrotoyámum uriznout pripojovaci kabel.

Tento spotbrebič je oznacen podle evropské směrníce 2002/96/ES. Takovétó

označeni nás informuje, ze tento spotbrebi po obdóbi jeho používání nemuže byt vyhozen sjinymi domáci mi odpady. Uživatel je povinen ho odevzdat do site sbernych mist. Sít'sbernych mist včetné lokálních sbernych dvoru tvorí vhdný systém umoznujíci odevzdani těchto spotbrebičú.

Vhodné zacházení opotrebenými elektrickymi a elektronickymi spotbrebiči prispíväk zamezení dusledku nepříznivych prozdrají lidí aživotní prostřédi, vyplývajćich z pritomnosti nebezpečněch složek a takénevchodného skladováná a zužitkoványí takovychto spotbrebičú.

ZÁRUKA A POPRODEJNÍ SERVIS

Záruka

Zaručni opravy se provaději na záklate zaručniho listu.

Vyrobce neodpovidza za jakekoliv skody zpusobene nespravnym zachazenim s vyrobkem.

Prohlášeni vyrobce

Producent tímtó prohlăsuje, ze tento vyrobek splnuje základni požadavy niže uvedenych evropskych směrnic;

smernice pro nizkonapetová zafrzení 2006/95/EC,
smernice o elektromagneticke kompatilité 2004/108/EC,
smernice ErP - 2009/125/EC

a proto byl spotbrebic oznacen a take bylo pro neho vystaveno prohlaseni o shode poskytované organum pro dohled nad trhem.
