NÁVOD K OBSLUZE UM130.3 AA AMICA

Chladničkasmrazničkoujeurčenavýlučněprodomácípoužití.

Výrobce si vyhrazuje možnost provádění změn neovlivňujících fungování spotřebiče. Změny jsou přípustné ve vybavení, vnitřním

a vnějším dizajnu, neovlivňující jeho funkčnost a bezpečnost.

CZ  Váženíklienti,

Chladnička s mrazničkou Amica je spojením výjimečně jednoduché obsluhy a dokonalé účinnosti. Každý spotřebič byl před

expedicí z továrny důkladně zkontrolován s ohledem na bezpečnost a funkčnost.

Prosíme Vás, abyste si důkladně přečetli návod k obsluze před uvedením

spotřebiče do provozu.

l Výrobceneneseodpovědnostzaškody

vzniklénedodržovánímzásadobsaže-

nýchvtomtonávodu.

l Prosíme ouschování tohotonávodu

zaúčelemjehovyužití vbudoucnu

nebopředání eventuálnímudalšímu

l Tento spotřebič není určen k používání

osobami (včetně dětí) s omezenou schop-

ností fyzickou, citovou nebo psychickou

a také osobami, které jsou nezkušené a

neznalé spotřebiče, ledaže to probíhá pod

dohledem nebo podle návodu k obsluze

spotřebiče, poskytnutého osobami odpo-

vídajícími za jejich bezpečnost.

l Jetřeba věnovat zvláštní pozornost

tomu,abyspotřebičnepoužívalyděti

ponechané bez dohledu. Je třeba jim

zakázathrátsisespotřebičem.Neníjim

dovolenosedatsinavýsuvnésoučásti

azavěšovatsenadveře.

lChladnička-mraznička funguje správně

v okolní teplotě, která je uvedená

v tabulce s technickou specifikací.

Nepoužívejte ji ve sklepě, síni, a v

neohřívané chatě na podzim i v zimě.

l Během umísťování, přesouvání, zvedání

se nemá chytat za madla dveří, tahat za

odpařovací kondenzátor na zadní straně

chladničky a také dotýkat kompresorové

lChladničkasmrazničkousenemá

naklánětvúhlunad40°odstředové

osyběhempřepravy,přenášenínebo

umísťování. Pokud vznikla taková

situace,spotřebičsemůžezapnout

po uplynutí minimálně 2hodin od

jehoumístění(obr.2).

l Před každou údržbovou činností je

třeba vytáhnout zástrčku ze síťové

zásuvky. Nemá se tahat za kabel, ale

chytat za kostru zástrčky.

l Slyšitelné zvuky jako bublání nebo

praskání jsou způsobeny roztahováním

a smršťováním součástí v důsledku

l S ohledem na bezpečnost se spotřebič

nemá opravovat svépomocí. Opravy

prováděné osobami, které nemají po-

žadované kvalikace, mohou vytvořit

vážné nebezpečí pro uživatele spotře-

lV případě poškození chladicího okru-

hu je třeba na několik minut vyvětrat

místnost, ve které se nachází spotřebič

(tato místnost musí mít alespoň 4 m³ ;

pro spotřebič s izobutanem /R600a).

l Výrobky, i když jen částečně roz-

mrazené, nelze znovu zmrazovat.

l Nápoje v lahvích a plechovkách,

zejména nápoje sycené oxidem

uhličitým, se nemají uchovávat v

mrazicím prostoru mrazničky. Ple-

chovky a lahve mohou popraskat.

l Nemajísedávatdo úst zmraze-

né výrobky ihned po vyjmutí z

mrazničky (zmrzliny, kostky ledu,

atp.), jejich nízká teplota může

způsobit bolestivé omrzliny.

l Je třeba dávat pozor, aby nedošlo k

poškození chladicího okruhu, např.

napíchnutí kanálků kondenzátu na

výparníku, zalomení trubek. Vstřikova-

né chladicí médium je hořlavé. V přípa-

dě vniknutí do očí je třeba vypláchnout

je vodou a ihned přivolat lékaře.

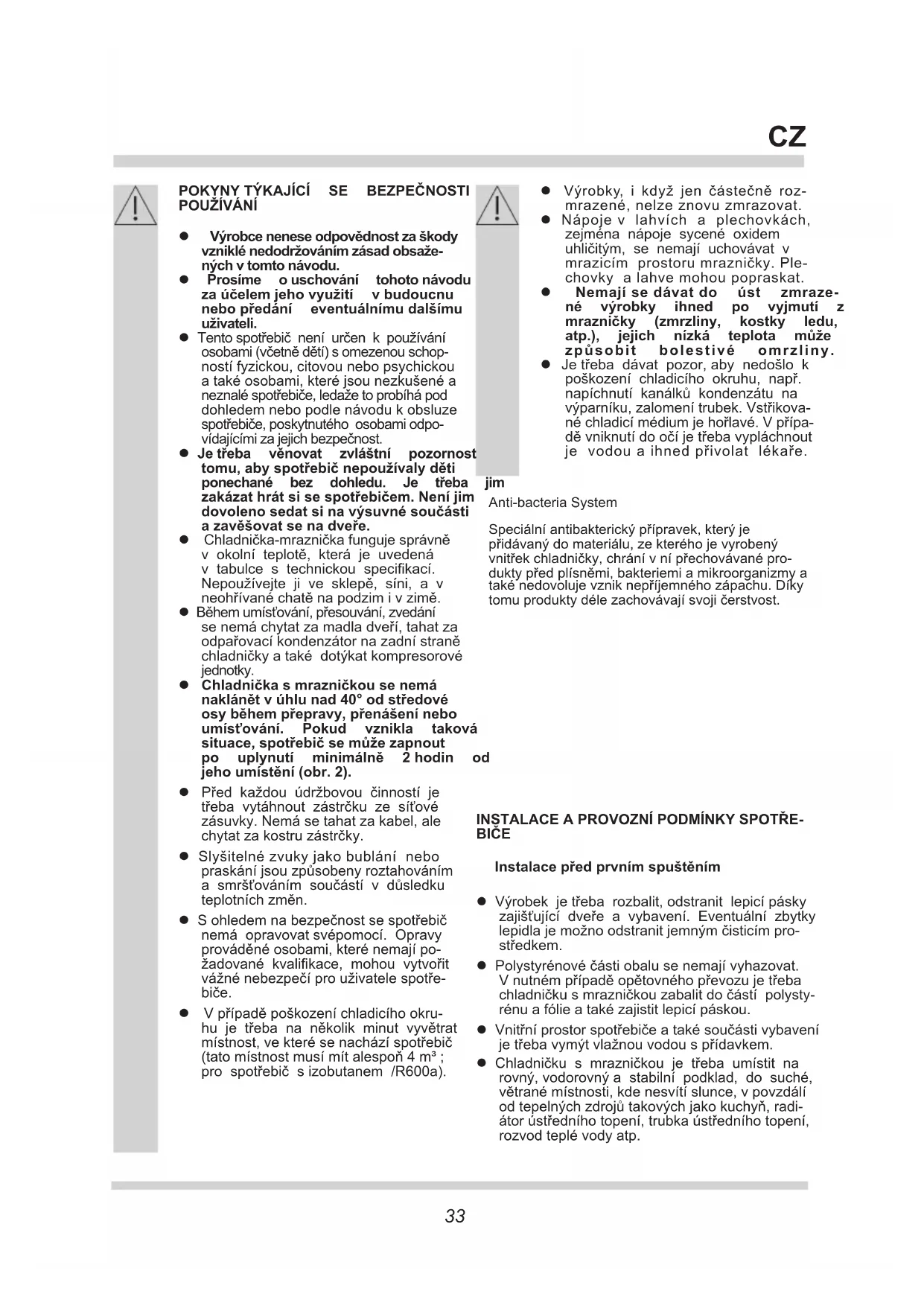

POKYNYTÝKAJÍCÍ SE BEZPEČNOSTI

 Instalacepředprvnímspuštěním

l Výrobek je třeba rozbalit, odstranit lepicí pásky

zajišťující dveře a vybavení. Eventuální zbytky

lepidla je možno odstranit jemným čisticím pro-

l Polystyrénové části obalu se nemají vyhazovat.

V nutném případě opětovného převozu je třeba

chladničku s mrazničkou zabalit do částí polysty-

rénu a fólie a také zajistit lepicí páskou.

l Vnitřní prostor spotřebiče a také součásti vybavení

je třeba vymýt vlažnou vodou s přídavkem.

l Chladničku s mrazničkou je třeba umístit na

rovný, vodorovný a stabilní podklad, do suché,

větrané místnosti, kde nesvítí slunce, v povzdálí

od tepelných zdrojů takových jako kuchyň, radi-

átor ústředního topení, trubka ústředního topení,

rozvod teplé vody atp.

Anti-bacteria System

Speciální antibakterický přípravek, který je

přidávaný do materiálu, ze kterého je vyrobený

vnitřek chladničky, chrání v ní přechovávané pro-

dukty před plísněmi, bakteriemi a mikroorganizmy a

také nedovoluje vznik nepříjemného zápachu. Díky

tomu produkty déle zachovávají svoji čerstvost.

Minimálnívzdálenostiodtepelnýchzdrojů:

- od elektrických, plynových sporáků

- od plynových nebo uhelných kotlů - 300 mm,

- od vestavěných trub - 50 mm

Pokud není možné dodržení výše stanovených vzdále-

ností, je třeba použít vhodnou izolační desku.

Zadnístěnachladničkyazejménakonden-

zátorajinésoučástichladicíhooběhuse

nemohoudotýkatjinýchsoučástí, které

mohouzpůsobit poškození, zvláště (s

trubkouCOapřivádějícívodu).

Není přípustná jakákoliv manipulace se

součástmi agregátu. Je třeba věnovat

mimořádnou pozornost tomu, aby nedo-

šlo k poškození kapilární trubky, která je

viditelná v kompresorovém prostoru. Tato

trubka nemůže být ohýbána, narovnávána

ani kroucena. Poškozeníkapilárnítrubky

uživatelem způsobuje ztrátu nároků vy-

plývajícíchzezáruky(obr.5).

 Připojenínapájení

lPředpřipojenímsedoporučujenastavitknoík

regulátoruteplotydopolohy“OFF”/"0".

lSpotřebič je třeba připojit k síti střídavého proudu

230V/ 50Hz správně zapojenou elektrickou zásu-

vkou s uzemněním a jištěnou 10 A pojistkou.

lUzemnění spotřebiče je vyžadováno právními

předpisy. Výrobce se zříká jakékoliv odpovědnosti

z titulu eventuálních škod, které mohou utrpět

osoby nebo předměty v důsledku nesplnění

povinností stanovených tímto předpisem.

Nesmíse používat spojovací články,

několikanásobnézásuvky(rozváděče),

dvoužilovéprodlužovacíkabely.Pokud

jenutnépoužitíprodlužovacíhokabelu,

můžetobýtpouzeprodlužovacíkabel

sochrannýmkolíkem,jednozásuvkový,

kterýmábezpečnostníatestVDE/GS.

lPokud bude použit prodlužovací kabel (s ochran-

ným kolíkem, který má bezpečnostní značku),

pak jeho zásuvka musí být umístěna v bezpečné

vzdálenosti od dřezů a nemůže být vystavena na

zalití vodou a různými odpady.

l Údaje jsou uvedené na výkonovém štítku

umístěném dole na vnitřní stěně chladicího pro-

Odpojeníodnapájení

lJe třeba zajistit možnost odpojení spotřebiče od

elektrické sítě vytažením zástrčky nebo vypnutím

dvojpólového vypínače (obr. 6).

l Navnějšímpovrchuvýrobkusemůženacházet

ochrannáfolie,kteroujezapotřebíodstranit.

l Vodorovné ustavení spotřebiče je třeba upravit

zašroubováním 2 nastavitelných předních nožek

2. Otáčecí kolečko regulace teploty

Změna nastavení otáčecího kolečka způsobuje změnu teploty w chladničko-mrazničce.

Možná nastavení otáčecího kolečka:

l spotřebič vypnutý - pozice OFF

l teplota nejvyšší - pozice 1

l teplota optimální - pozice 2-5

l teplota nejnižší - pozice 6

Prostorysenemajínaplňovatpřed

jejichochlazením(min.po4hod.)

Teplotavevnitřnímprostoruchladničky/mrazničky

Z důvodu změny ročního období se nemá měnit nastavení teploty. Zvýšení teploty okolí bude zjištěno čidlem

a kompresor bude automaticky uveden do provozu po delší časové období za účelem udržení nastavené

teploty ve vnitřním prostoru.

Nevelkézměnyteploty

Nevelké změny teploty jsou normálním jevem a mohou se vyskytovat například během uchovávání velkého

množství čerstvých výrobků v chladničce anebo když dveře zůstaly otevřené po delší dobu. Toto nebude mít

vliv na potravinářské výrobky a teplota se rychle vrátí na úroveň nastavení.

OBSLUHA A FUNKCE CZ36

Uchovávánípotravinvchladničceamrazničce

Běhemuchovávánípotravinvtomtospotřebiči

postupujtepodlenížeuvedenýchdoporučení.

lVýrobky je třeba vkládat na talířcích, v nádobách

nebo zabalené do alobalu.

Rovnoměrněrozložitnaplocháchpolic.

l Je třeba si všimnout, zda se potraviny nedotýka-

jí zadní stěny, pokud ano, tehdy to může způso-

bit usazení námrazy nebo navlhnutí potravin.

l Do chladničky se nemají vkládat nádoby s

l Potraviny snadno přijímající cizí pachy, takové

jako máslo, mléko, tvaroh a také takové, které mají

intenzívní vůni např. ryby, uzeniny, sýry – je třeba

ukládat na police zabalené do fólie nebo v herme-

ticky uzavřených nádobách.

l Uchovávání zeleniny obsahující velké množství

vody způsobuje osazování vodní páry nad nádo-

bami na zeleninu; toto nevadí správnému fungo-

l Před vložením zeleniny do chladničky je třeba ji

l Přílišná vlhkost zkracuje dobu uchovávání zeleniny,

l Zeleninu je třeba uchovávat nemytou. Mytí od-

straňuje přirozenou ochranu a proto je lépe umýt

zeleninu těsně před požitím.

lZmrazovat je možno prakticky všechny potravi-

nářské výrobky s výjimkou zeleniny konzumované

v syrovém stavu, např. zelený salát.

l Ke zmrazování se používají pouze potravinářské

výrobky nejvyšší kvality, rozdělené na porce

určené pro jednorázovou spotřebu.

l Produkty je nutné balit do materiálů bez zápachu,

odolné vůči vnikání vzduchu a vlhkosti a nereagu-

jící na tuky. Nejlepšími materiály jsou: sáčky nebo

archy z polyetylenové a hliníkové folie.

l Obal musí být těsný a těsně přiléhat k zmrazeným

výrobkům. Nepoužívejte skleněné nádoby.

l Čerstvé a teplé potravinářské výrobky (při okolní

teplotě) vložené za účelem zmrazení se nemají

dotýkat již zmrazených potravin.

l Doporučuje se, aby se během 24 hodin do mrazni-

čky nevkládalo najednou více čerstvých potravin,

než je uvedeno v tabulce.

lPro zachování dobré kvality zmrazovaných výrob-

ků se doporučuje přeskupit zmrazené výrobky

nacházející se ve střední části mrazničky tak,

aby se nedotýkaly výrobků, které ještě nejsou

l Doporučujeme zmrazené porce přesunout na

jednu stranu mrazicího prostoru a čerstvé porce

ke zmrazení uložit na opačné straně a maximálně

přisunout k zadní a boční stěně.

lDo zmrazování výrobků používejte prostoru, kte-

rý je označen (*/***).

lJetřebapamatovat,ženateplotumrazicího

prostorumrazničkymajívlivmimojiné:okolní

teplota, stupeň naplnění potravinářskými

výrobky, četnost otevírání dveří, tloušťka

námrazyvmrazničce,nastavenítermostatu.

Doba uchovávání zmrazených výrobků je závislá

na jejich kvalitě v čerstvém stavu před zmrazením

a také na teplotě uchovávání.

Při zachování teploty -18°C nebo nižší jsou doporu-

čeny následující doby uchovávání:

JAKEKONOMICKYPOUŽÍVATCHLADNIČKU Prakticképorady

l Neumisťujte chladničku ani mrazničku poblíž

ohřívačů, sporáků anebo je nevystavujte na

bezprostřední působení slunečních paprsků.

l Přesvědčte se, že ventilační otvory nejsou zakry-

té. Jednou anebo dvakrát ročně z nich odstraňte

prach a očistěte je.

l Zvolte příslušnou teplotu: teplota 6 až 8°C v

chladničce jak rovněž -18°C v mrazničce je

l Při výjezdu na dovolenou, náleží zvýšit teplotu v

l Dvířka chladničky anebo mrazničky otevírejte

pouze tehdy, pokud to je nutné. Je dobré mít

informace, jaké potraviny jsou přechovávané v

chladničce a kde přesně se nacházejí. Nespo-

třebované potraviny je zapotřebí co nejrychleji

schovat zpátky do chladničky anebo mrazničky,

l Pravidelně vytírejte vnitřek chladničky hadříkem

navlhčeným jemným detergentem. Spotřebič bez

funkce automatického rozmrazování, pravidelně

rozmrazujte. Nedovolte vytvoření se vrstvy jino-

vatky hrubší jak 10 mm.

l Těsnění kolem dvířek udržujte v čistotě, v opa-

čném případě se dvířka nebudou úplně zavírat.

Poškozené těsnění musíte vždy vyměnit.

Coznamenajíhvězdičky?

* Teplota nepřekračující -6°C postačí pro pře-

chovávání zmrazených potravin přibližně jeden

týden. Zásuvky anebo komory označené jednou

hvězdičkou jsou (nejčastěji) v lacinějších chlad-

** V teplotě nižší než -12°C je možné přechovávat

potraviny v čase 1-2 týdnů bez ztráty chuťových

vlastností. Není postačující pro zmrazování

*** Hlavně používané do zmrazování potravin v

teplotě nižší než -18°C. Umožňuje zmrazení

čerstvých potravin hmotnosti do 1 kg.

**** Tak označený spotřebič umožňuje přechovávání

potravin v teplotě nižší než -18°C a zmrazování

většího množství potravin.

l S ohledem na přirozenou cirkulaci vzduchu, se

v komoře chladničky nacházejí různé teplotní

l Nejchladnější prostor se nachází bezprostředně

nad zásuvkami se zeleninou. V tomto prostoru

přechovávejte choulostivé a snadno kazící se

- ryby, maso, drůbež,

- uzeniny, uvařené pokrmy,

- pokrmy anebo upečené produkty obsahující

vejce anebo smetanu,

- čerstvé zákusky, směsi zákusků,

- balenou zeleninu a jiné čerstvé potraviny s

etiketou přikazující přechovávání v teplotě cca

l NNejtepleji je v horní části dvířek. Zde se nejlépe

přechovávají sýry a máslo.

Produkty,kterébynemělybýtpřechovávanév

l Ne všechny produkty jsou vhodné do přecho-

vávání v chladničce. Patří k nim:

- ovoce a zelenina citlivá vůči nízkým teplotám,

jako na příklad banány avokádo, papája, mara-

kuja, baklažány, rajčata a okurky,

 Příkladrozmístěníproduktůvspotřebiči(Obr.

l K rozmrazování nedoporučujeme používat

prostředky ve spreji. Mohou způsobit vznik výbu-

šných směsí, obsahovat ředidla, která mohou

poškodit plastové části spotřebiče a dokonce být

nebezpečné pro zdraví.

l Je třeba dávat pozor, aby voda používaná k mytí

pokud možno nestékala odtokovým otvorem do

l Celý spotřebič s výjimkou těsnění dveří je třeba

mýt jemným čisticím prostředkem. Těsnění ve

dveřích je třeba vyčistit čistou vodou a vytřít

l Je třeba důkladně umýt všechny součásti výbavy

(nádoby na zeleninu, dveřní regály, skleněné

Odmrazovánímrazničky

lOdmrazování mrazicího prostoru se doporučuje

spojit s mytím spotřebiče.

l Větší nahromadění ledu na mrazicích plochách

ztěžuje provozní účinnost spotřebiče a způsobuje

větší spotřebu elektrické energie.

l Doporučujeme odmrazovat spotřebič alespoň

jedenkrát nebo dvakrát za rok.

l Pokud se uvnitř nacházejí výrobky, je třeba nasta-

vit otočný knoík do polohy max. asi 4 hodiny před

plánovaným rozmrazením. Toto zajistí možnost

uchovávání výrobků při okolní teplotě po delší

l Po vyjmutí potravin z mrazničky je třeba je vložit

do misky, zabalit do několika vrstev novinového

papíru, zavinout do deky a uchovávat na chlad-

l Rozmrazování mrazničky má být provedeno po-

kud možno rychle. Delší uchovávání výrobků při

okolní teplotě zkracuje dobu jejich použitelnosti.

Odmrazováníchladničky

Na zadní straně chladničky vzniká námraza, která je

odstraňována automaticky. Během odmrazování se

mohou spolu s kondenzátem do otvoru žlábku do-

stávat nečistoty. Toto může způsobit ucpání otvoru. V

takovém případě je třeba otvor lehce protlačit čističem

l Spotřebič pracuje cyklicky: chladí (tehdy se na

zadní stěně tvoří námraza), následovně se od-

mrazuje (kondenzát stéká po zadní stěně).

ODMRAZOVÁNÍ,MYTÍAÚDRŽBA

Předzapočetímčištěníjetřebabezpod-

mínečněodpojitspotřebičodnapájení

vytaženímzástrčkyzesíťovézásuvky,

vypnutímnebovyšroubovánímpojist-

ky.Jenepřípustné,abysevodadostala

dořídícíhopaneluneboosvětlení.

Vžádném případě se nesmídávat do

vnitřkumrazničky elektrický, foukací

ohřívačanifénnavlasy.

Pro odmrazení mrazicího prostoru mrazničky

l Nastavit otočný knoflík termostatu do polohy

”OFF” / "0", vytáhnout zástrčku ze zásuvky.

l Otevřít dveře, vyjmout výrobky.

l Asi za půl hodiny je možno z hladkých povrchů

stěn odstranit vrstvu ledu, vody (obr. 11).

l Umýt a vysušit vnitřek mrazničky.

l Zapnout spotřebič podle příslušného bodu v

Vytahováníavkládánípolic

Vysunout polici a potom vtlačit na doraz tak, aby

západka police zaskočila do výřezu vodící lišty (obr.

l Nastavte otáčecí kolečko na pozici „OFF”, poté

vyjměte zástrčku ze zásuvky.

l Demontujte objímku žárovky a stáhněte ji (Obr. 14).

l Vyměňte žárovku na novou o násle- dujících

parametrech: 220 - 240 V, max. 10W, závit E14,

maximální rozměry baňky: průměr- 26 mm, délka

l Připevněte objímku žárovky

Nemají se používat žárovky s menším nebo

většímvýkonem,používatpouzežárovkysvýše

uvedenýmiparametry.

Vytahováníavkládánídveřníhoregálu

Nadzvednout regál, vytáhnout a nasadit shora zpět

do požadované polohy (obr. 15).

URČOVÁNÍZÁVAD Problém Možnépříčiny Možnářešení

Přerušený obvod elektrické instalace - zkontrolovat, zda je zástrčka správně

- zjistit, zda není poškozen napájecí kabel

- zjistit, zda je v zásuvce napětí – připojit

jiný spotřebič např. stolní lampičku

- zjistit, zda je spotřebič zapnutý – nastavit

termostat do polohy vyšší než „OFF“.

lona (Ve spotřebičích se žárovkou).

Teplota okolního prostředí je větší

anebo menší od teploty uvedené v

tabulce technické specikace spo-

- spotřebič je přizpůsobený do práce

v teplotě, která je uvedená v tabulce s

technickou specikací spotřebiče.

Spotřebič stojí na nasluněném místě

nebo blízko tepelných zdrojů

- změnit místo ustavení spotřebiče podle

Jednorázové naplnění velkým mno-

žstvím teplých výrobků

- počkat asi 72 hodin na vychlazení (zmraze-

ní) výrobků a dosažení požadované teploty

Ztížená cirkulace vzduchu uvnitř prostoru - uložit potravinářské výrobky a nádoby tak,

aby se nedotýkaly zadní stěny chladničky

Ztížená cirkulace vzduchu ze zadní

- odsunout spotřebič od stěny min. 30 mm

Dveře chladničky/mrazničky jsou příliš

často otevírány a/nebo zůstávají dlouze

- omezit četnost otevírání dveří a/nebo

zkrátit dobu, po jakou dveře zůstávají

Dveře se nedovírají - výrobky a nádoby uložit tak, aby neztěžo-

Kompresor se zřídka zapíná

- zkontrolujte zda teplota okolního prostředí

není menší než rozsah klimatické třídy

Špatně vložené těsnění dveří - zatlačit těsnění

- přetočit otočný knoík do nižší polohy

Zbývající příčiny jako v bodě „Spotře-

bič příliš málo chladí a/nebo mrazí“

- zkontrolujte podle předcházejícího bodu

„Spotřebič příliš málo chladí a/anebo

Odváděcí otvor vody je ucpaný - vyčistit odtokový otvor (viz Návod k

obsluze, kapitola - „Odmrazování chlad-

Ztížená cirkulace vzduchu uvnitř

- uložit potravinářské výrobky a nádoby

tak, aby se nedotýkaly zadní stěny

Spotřebič není správně - správně ustavit spotřebič

Spotřebič se dotýká nábytku a/nebo

- spotřebič postavit volně tak, aby se

Během normálního používání chladícího zařízení mohou vystupovat různé zvuky, které nemají žádný vliv na

bezchybnou práci chladničky.

Zvuky,kteréselehceodstraňují:

lhluk, kdy chladnička nestojí svisle - usměrněte nastavení pomocí nastavitelných nožiček vpředu. Můžete

taktéž podložit pod rolky zezadu měkkou látku, především v případě, že podlaha je provedená z podlaho-

lotírá se o sousední nábytek – přesuňte chladničku.

lskřípání zásuvek anebo poliček – vytáhněte a opětovně vložte zásuvku anebo poličku.

lzvuky způsobené dotýkajícími se láhvemi – odsuňte láhve od sebe.

Zvuky, které mohou být slyšitelné během správné exploatace, vyplývají z práce termostatu, kompresoru

(připojení), chladící soustavy (chlazení (smršťování a rozšiřování materiálu vlivem teplotních rozdílů, jak

rovněž průtoku chladícího médium).

CZ OCHRANAŽIVOTNÍHOPROSTŘEDÍ

Ochranaozonovévrstvy

K výrobě našeho spotřebiče

byla použita chladicí média a

pěnicí látky 100% bez FCKW a

KW, má příznivý vliv na ochra-

nu ozonové vrstvy a zmenšení

skleníkového efektu. A právě

použitá moderní technologie a

izolace přátelská k životnímu

prostředí způsobuje nízkou

spotřebu elektrické energie.

Naše obaly jsou vyráběny z materiálů šetrných k

životnímu prostředí, hodících se k opětovnému po-

l Vnější obal z lepenky / fólie

l Tvar z pěnového polystyrenu

l Fólie a sáčky z polyetylénu

Likvidace/zužitkováníspotřebiče

Pokud už nebudeme používat spotřebič, tak je třeba

opotřebenému zařízení před zešrotováním uříznout

Výměnanapájecíhokabelu–připojenítypuY.

Jestliže připojovací kabel bude poškozen, tak

musíbýtvyměněn.Neodpojitelnýpřipojovacíka-

belmusíbýtvyměněnvespecializovanémservisu

nebokvalikovanýmpracovníkem.

Tento spotřebič je označen podle

evropské směrnice 2002/96/ES.

Takovéto označení nás informuje,

že tento spotřebič po období jeho

používání nemůže být vyhozen s

jinými domácími odpady. Uživatel

je povinen ho odevzdat do sítě

sběrných míst. Síť sběrných míst

včetně lokálních sběrných dvorů

tvoří vhodný systém umožňující odevzdání těchto

Vhodné zacházení s opotřebenými elektrickými

a elektronickými spotřebiči přispívá k zamezení

důsledků nepříznivých pro zdraví lidí a životní

prostředí, vyplývajících z přítomnosti nebezpečných

složek a také nevhodného skladování a zužitkování

takovýchto spotřebičů.41

Klimatickátřída Přípustnáokolníteplota

SN od +10°C do +32°C N od +16°C do +32°C ST od +16°C do +38°C T od +16°C do +43°C Informace o klimatické třídě spotřebiče se nachází na výkonovém štítku. Štítek stanoví, při jaké okolní

teplotě (tj. místnosti, ve které pracuje) spotřebič funguje optimálně (správně).

CZ Prohlášenívýrobce

Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených

l směrnice pro nízkonapěťová zařízení 2006/95/ES,

l směrnice o elektromagnetické kompatibilitě 2004/108/ES,

a proto byl spotřebič označen a také bylo pro něho vystaveno prohlášení o shodě posky-

tované orgánům pro dohled nad trhem.

KONSTRUKCEAVYBAVENÍSPOTŘEBIČE CZ Elementyvybavení UM130.3 AA / UKS 16158

skleněná polička 1+1

skleněná polička nad zásobníkem na zeleninu 1

zásobník na zeleninu 2

Miska na ledové kostky 1

Druh osvětlení zářící

4 skleněná polička nad zásobníkem na zeleninu

5 zásobník na zeleninu

8 Miska na ledové kostky

TECHNICKÁ CHARAKTERISTIKA CZ

1) Ocena A++/A+ (= nízká spotřeba) do G (= vysoká spotřeba). 2)

Spotřeba elektrické energie se vztahuje na roční spotřebu v kWh, stanovenou podle DIN EN 153. V prak- tickém provozu mohou nastávat odchylky v závislosti na používání a místě ustavení spotřebiče. 3) *= uchovávací prostor s teplotou asi -6°C(**) = uchovávací prostor s teplotou asi -12°C(***) = uchovávací prostor zmrazených výrobků s teplotou asi -18°C(*/***) = zmrazovací prostor s teplotou -18°C nebo nižší 4) Klimatická třída znamená, že při "normální" okolní teplotě je Vámi nastavená teplota udržována. Pokud teplota místnosti značně klesne pod stanovené rozmezí, spotřebič se nezapíná tak často a může dojít k nežádoucímu zvýšení teploty. TYP UM130.3 AA / UKS 16158

Typ zařízení Chladnička s mrazničkou

Třída energetické účinnosti

A++ Roční spotřeba elektrické energie (kWh/rok) 2

Užitkový netto chladničky (l) 100

Užitkový netto mrazničky (l) 17 Hvězdičkové označení mrazicích prostorů 3

*/*** Doba uchovávání v hod. bez napájení 11

Mrazicí výkon (kg/24h) 2

Úroveň hluku [dB(A) re1pW] 41

Napětí V/Hz 230V; 50 Hz

Vx Š x H spotřebiče 818-870 x 596 x 550

Hmotnost zařízení (kg)

Beespeciallycarefulduringthisstep,asthehingemaycloseandcauseinjury.77

CZ ZMĚNASMĚRUOTEVÍRÁNÍDVÍŘEK

6. Vyšroubujte dva vruty připevňující dolní závěs k dvířkům spotřebiče (výkr. 5). Zachovejte

zvláštní opatrnost, přidržte dvířka spotřebiče druhou rukou.

7. Přidržte dvířka, odkloňte druhou rukou dolní závěs, poté oddělte dvířka od tělesa spotřebiče

8. Vyšroubujte dva vruty připevňující horní závěs do tělesa, jak rovněž dva vruty připevňující

dolní závěs k tělesu (výkr. 7).

9. Přišroubujte horní, jak rovněž dolní závěs příslušnými vruty na druhé straně tělesa spotřebiče

(výkr. 8). Horní závěs musí být namontovaný na druhé straně tělesa jako dolní závěs, dolní

závěs zase musí být namontovaný na druhou stranu tělesa jako horní závěs.

Při otevřených závěsech umístěte dvířka souběžně k tělesu a přišroubujte k nim závěsy odpo-

vídajícími vruty, při zachovávání zvláštní opatrnosti.

10. Přesvědčte se, že dvířka jsou vůči tělesu nastavená odpovídajícím způsobem (výkr. 9).

VESTAVĚNÍSPOTŘEBIČE Instalaci spotřebiče by měl provést kvalikovaný instalatér. Spotřebič musí být umístěný ve vestavné

stěně (Výkr. 10). Po umístění spotřebiče v naplánovaném místě, vyregulujte výšku spotřebiče

zašroubováváním anebo vyšroubováváním 4 regulovaných nožiček spotřebiče. Jestliže je to nutné,

sousední spotřebiče Amica musí být vzájemně spojené úchytem připevněným vruty a umístěné ve

vestavné stěně (Výkr. 11). V horní části spotřebiče se nachází speciální lišta, kterou připevněte do

spodní části horní desky skřínky pomocí příslušných vrutů nacházejících se v montážní soupravě

(Výkr. 16). Ozdobná lišta (sokl) nemůže zakrývat ventilační otvory nacházející se v dolním krytu

spotřebiče. Tuto lištu je potřebné odpovídajícím způsobem přiříznout (Výkr. 17). Hloubku dolního

krytu můžeme regulovat jeho vytáhnutím anebo přitlačením. Po správném nastavení hloubky krytu

křížovým šroubovákem dotáhněte montážní šrouby (nacházející se v otvorech na obou stranách

lišty), které způsobí připevnění krytu nastálo (Výkr. 18).

MONTÁŽCLONYDODVÍŘEKSPOTŘEBIČE Přiložte montážní lištu do clony a příslušně ji ustavte (Výkr. 12). Vzdálenost mezi clonou dvířek a

spodní částí horní desky má být 5mm (Výkr. 13). Připevněte montážní lištu pomocí příslušných vrutů

nacházejících se v montážním kompletu. Vytáhněte kryt připevnění lišty a našroubujte dva speciální

šrouby (2) do dvířek spotřebiče (Výkr. 14). Připevněte clonu spolu s namontovanou montážní lištou na

dvířka spotřebiče. Zajistěte soupravu clony příslušnými maticemi (pozice 3, Výkr. 14). Přesvědčte se, že

nastavení soupravy clony vůči spotřebiči je správné (Výkr. 15). Pomocí vrutů připojených ke kompletu

připevněte soupravu clony k dolní části dvířek spotřebiče (Výkr. 15). Umístěte kryt připevnění lišty na

1. Před změnou směru otevírání dvířek vytáhněte zástrčku ze zásuvky.

2. Vyprázdněte spotřebič z potravinářských produktů.

3. Odstraňte záslepky nacházející se na přední straně tělesa chladničky (výkr. 1, výkr. 2).

4. Vyšroubujte dva vruty připevňující horní závěs k dvířkům spotřebiče (výkr. 3). Zachovejte

zvláštní opatrnost, udržujte dvířka spotřebiče ve svislé poloze.

5. Dvířka přidržte, odkloňte druhou rukou horní závěs od dvířek (výkr. 4).

Zachovejtezvláštníopatrnostvprůběhuprováděnítétočinnosti,špatněodklo-

něnýzávěssemůžeuzavřítazpůsobitvážnýúraz.78

FR INVERSIONDESENSD'OUVERTUREDEPORTE
