MODE D'EMPLOI UM130.3 AA AMICA

Lecongélateurestdestinéuniquementàl’usagedomestique.

Le fabricant se réserve le droit des procédér à des modication qui n’ont pas d’incidence sur le fonctionnement de l’appareil. Les

modications suivantes n’ayant pas d’incidences sur le fonctionnemment et la sécurité sont permises: de l’équipement, de la déco-

ration intérieur et extérieur du produit.

FR  MesdamesetMessieurs,

Le congélateur c’est une liason d’une exceptionnelle facilité d’utilisation et d’une efcacité parfaite. Avant de quitter l’usine,

chaque appareil a été précisement contrôlé du point de vue de la securité et de la fonctionnalité.

Il vous est demandé de bien vouloir lire attentivement la notice d’utilisation avant

de la mise en marche de l’appareil.

sabilité pour des dommages causés

des’enservirenavenirsoitdelatrans-

mettreàunéventuelutilisateurfuture.

l Cet appareil n’est pas conçu pour être utilisé

par des personnes (y compris les enfants)

à aptitudes physiques, sensorielles ou men-

tales réduites ainsi que par des personnes

manquant d’expérience et de connaissances

à moins que cette utilisation s’effectue sous

la surveillance ou en accord avec la notice

d’utilisation remise par les personnes re-

sponsables de la sécurité.

l Veillezàcequelesenfantssanssurveil-

lancen’utilisentpasl’appareil.Nelesla-

issezpasjoueravecl’appareil.Ilestinter-

ditqu’ilss’assoientsurlesélémentssor-

tantsainsiqu’ilssepenchentsurlaporte.

lLe frigo congélateur fonctionne convena-

blement à la température ambiante qui est

indiquée dans le tableau des spécications

techniques. Évitez de placer l’appareil dans

une cave, un vestibule ou dans un chalet

sans chauffage en automne et en hiver.

l Pendant le placement, le déplacement, le

soulevement ne saisissez pas les poignées

des portes, ne tirez pas par le réfrigerant à

l’arrière du réfrigérateur ainsi que ne touchez

pas le groupe compresseur.

l Pendantletransport,ledéplacementet

leplacement,leréfrigérateur/congéla-

teurne doitpas êtrebasculé deplus

de40°delaligneverticale.Sipourtant

unetellesituationarrive,laissezl’appa-

reilmin.2heuresaprèssonplacement

sanslebrancher(g.2).

l Avant chaque entretien courant débran-

chez l'appareil. Ne tirez pas par le cordon

d’alimentation mais débranchez-le en

saisissant la che de la prise.

l Les bruits comme des craquements ou

des éclatements sont causés par des

élargissements et des rétrécissements

des pièces résultant des changements de

l Pour des raisons de sécurité, il ne faut

pas depanner l’appareil de ses propres

moyens. Les réparations faites par des

personnes non qualiées dans ce domaine

peuvent constituer un danger à la sécurité

de l’usager de l’appareil.

l Au cas d’une panne du circuit frigo-

rifique, aérez la pièce où se trouve

l’appareil pendant quelques minutes (la

pièce doit être au moins de 4m

le produit du méthylpropane m/R600).

lIl ne faut pas congeler à nouveau les produ-

its une fois décongélés même partiellement.

lIl ne faut pas stocker des boissons

en bouteilles et en cannes et surto-

ut des boissons pétillantes dans le

compartiment congélateur. Les can-

nes et les bouteilles risquent d'éclater.

lÉviterle contact des produits sor-

tis directement du congélateur (ex.

les glaçes, les glaçons, etc.) avec

labouche.Leur température bas-

sepeutcauser des gelures graves.

l Faites attention à ne pas détériorer le

circuit frigorique, par ex. par le piquage

de cannaux du produit frigorique dans

l'évaporateur, la rupture des tuyaux. Le

uide frigorigène jaillissant est inamma-

ble. Au cas du contact du produit avec les

yeux, rincez les avec de l’eau propre et

immédiatemment contactez le médecin.

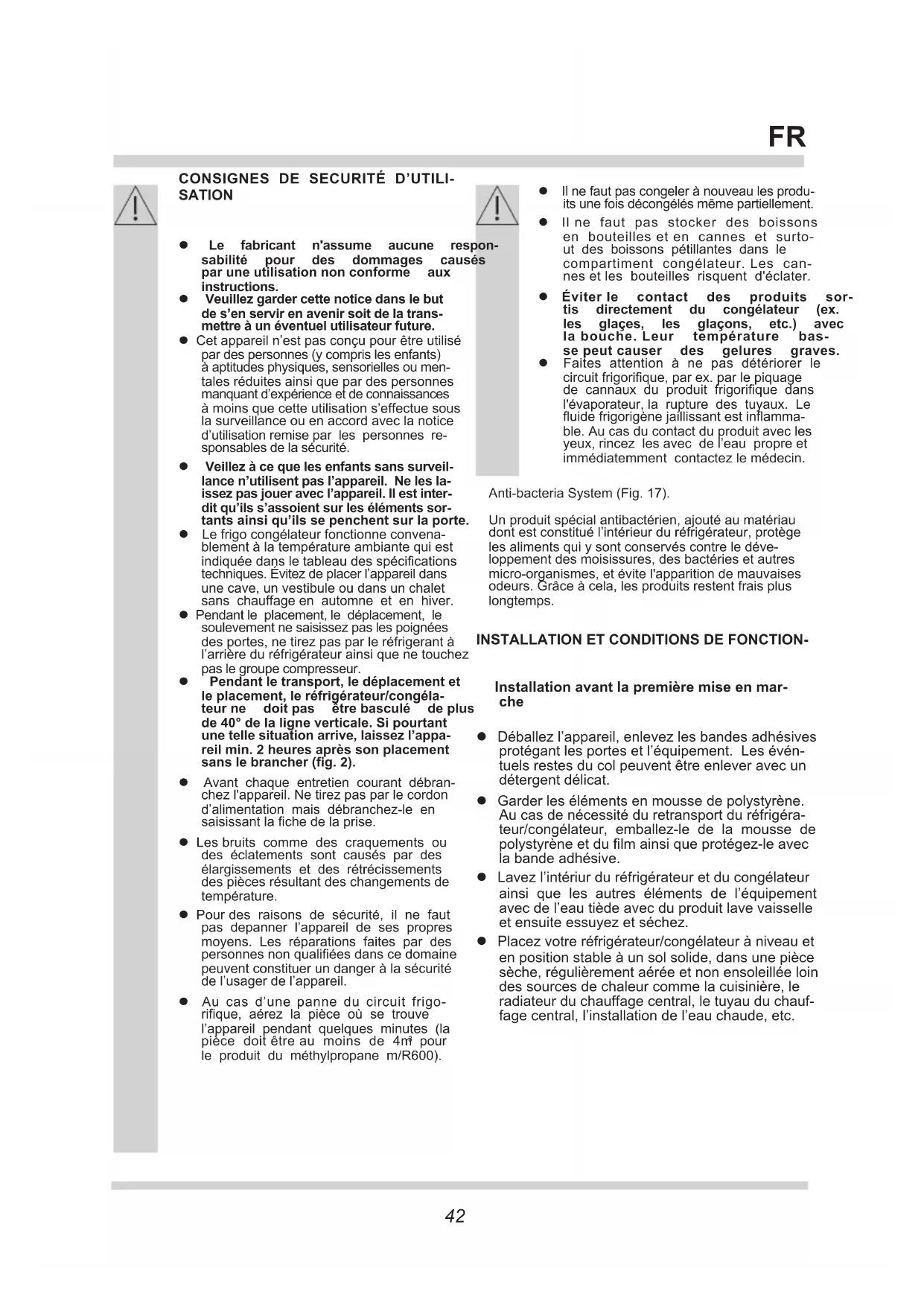

CONSIGNES DE SECURITÉ D’UTILI-

l Déballez l’appareil, enlevez les bandes adhésives

protégant les portes et l’équipement. Les évén-

tuels restes du col peuvent être enlever avec un

l Garder les éléments en mousse de polystyrène.

Au cas de nécessité du retransport du réfrigéra-

teur/congélateur, emballez-le de la mousse de

polystyrène et du lm ainsi que protégez-le avec

l Lavez l’intériur du réfrigérateur et du congélateur

ainsi que les autres éléments de l’équipement

avec de l’eau tiède avec du produit lave vaisselle

et ensuite essuyez et séchez.

l Placez votre réfrigérateur/congélateur à niveau et

en position stable à un sol solide, dans une pièce

sèche, régulièrement aérée et non ensoleillée loin

des sources de chaleur comme la cuisinière, le

radiateur du chauffage central, le tuyau du chauf-

fage central, l’installation de l’eau chaude, etc.

Anti-bacteria System (Fig. 17).

Un produit spécial antibactérien, ajouté au matériau

dont est constitué l’intérieur du réfrigérateur, protège

les aliments qui y sont conservés contre le déve-

loppement des moisissures, des bactéries et autres

micro-organismes, et évite l'apparition de mauvaises

odeurs. Grâce à cela, les produits restent frais plus

- des cuisinières électriques, à gaz

- des poêles à fuel ou à charbon - 300 mm,

- des fours de cuisine encastrables - 50 mm

S'il n’est pas possible de respecter les distances ci-

dessus mentionnées, utilisez une plaque d'isolation.

La paroi arrière du réfrigérateur et surtout

le réfrigérant et les autres éléments du

circuit frigorique ne peuvent pas rester

en contact avec les autres éléments qui

peuvent causer des endommagements et

surtout (avec le tuyau du chauffage central

et la tube d’amenée d’eau).

Il est interdit de manipuler d’une façon qu-

elconque des pièces d’agrégat. Prenez les

mesures de ne pas endommager la tube

capillaire visible dans la cavité pour le com-

presseur. Cette tube ne peut pas être échie,

redressée ni enroulée.

L'endommagement de la tube capillaire

parl'utilisateurleprivedudroitdegarantie

 Raccordementauréseauélectrique

lAvantleraccordementauréseauélectriqueil

estconseillédemettrelesélecteurrotatifdu

régulateurdelatempératureenposition“0”

lL’appareil doit être branché au réseau du courant

alternative 230V, 50Hz au moyen d’une prise

murale correctement installée, mise à la terre et

protégée par un coupe-circuit de 10 A.

lLa mise à la terre de l’appareil est recomandée

par la loi. Le fabricant renonce à une responsa-

bilité quelconque à titre des endommagements

événtuels qui peuvent subir les personnes ou

les objets suite à ne pas remplir cette obligation

imposée par cette règle.

Il ne faut pas utiliser de raccords adapta-

tifs, de prises multiples (répartiteurs), de

rallonges deux ls. S’il y a la nécessité

d’utiliser un rallonge, il est permis d’utiliser

qu’un rallonge avec un rouleau de sécurité,

à prise unique ayant une attestation de

lAu cas d'utilisation d'un rallonge (avec le rouleau

de sécurité, ayant le signe de sécurité), sa prise

doit être placée à une distance sûre des éviers

et ne peut pas être exposée à être submerger de

l’eau ainsi que des autres égouts.

lLes données se trouve sur la plaque signalétique

placée en bas de la paroi à l’intérieur du compar-

timent réfrigérateur.

lIl faut assurer la possibilité de débrancher l’ap-

pareil par le retrait de la che ou par l’éteint de

l’interrupteur bipolaires (g. 6)

l Lelmdeprotectionquipeutrecouvrirl’appa-

reilledoitêtreretiré.

l Placez l’appareil à niveau en visant 2 pieds

réglables à l’avant (g. 3)

Panneaudecommande(Fig.8).

Sélecteur rotatif de température

Régulationdelatempérature

Tout changement du réglage du sélecteur entraîne

un changement de température dans le frigo con-

Appareil débranché – position OFF Température la plus élevée – position 1

Température optimale – position 2-5

Température la plus basse – position 6

Après la mise en fonctionnement de l’ap-

pareil, une attente est nécessaire avant

le stockage de denrées (min. 4 h)

Températureinternedufrigocongélateur

Toute élévation de la température ambiante est détectée par une sonde externe qui déclenche la mise en

route du compresseur pendant un laps de temps supérieur à la phase d’inertie thermique, ce qui permet de

maintenir l’intérieur de l’armoire à la température voulue. De ce fait, le réglage manuel de la température en

fonction des saisons est inutile.

Petitschangementsdetempératureinterne

Des légers changements de température interne de l’appareil peuvent survenir par exemple après le stoc-

kage de grandes quantités de produits frais, voire l’ouverture de la porte pendant un certain temps. Ce

phénomène qui n’a rien d’anormal, n’a aucune incidence sur les produits alimentaires, l’armoire une fois

fermée retrouvant rapidement sa température de consigne.

SERVICE D’ENTRETIEN ET FONCTIONS FR45

Conservationdesdenréesdansleréfrigérateur

Pendantlaconservationdesalimentsdansle

présentappareilprocédezsuivantlesinstruc-

lMettez les produits sur des assiettes, dans les

recipients ou emballés dans un lm alimentaire.

Disposez uniformément sur la surface des clayet-

lIl convient d’attirer attention sur le fait que les

produits alimentaires ne soit pas en contact avec

la paroi arrière. Cela peut causer le givrage ou

l'humidité des produits.

lNe mettez pas au réfrigérateur des récipients d’a-

liments avec contenu chaud.

lLes produits prenant rapidement des odeurs

etrangères comme le beurre, le lait, le fromage

blanc ainsi que ceux qui ont une odeur intensive

comme par ex. les poissons, la charcuterie, les

fromages mettez au réfrigérateur emballés dans

un lm ou dans des recipients hermétiquement

lLe stockage des légumes contenent une grande

quantité d’eau causera le dépôt de la vapeur au-

dessus des bacs à legumes; cela ne dérange pas

le fonctionnement régulier du réfrigérateur.

lAvant l’introduction des légumes dans le réfri-

gérateur, il convient de bien les sécher.

lUn niveau d’humidité trop élévé diminue le temps

de conservation des légumes surtout des légu-

lIl convient de conserver les légumes non lavés.

Le lavage enlève une protection naturelle c’est le

pourquoi il est mieux de laver des légumes tout

juste avant la consommation.

lIl est permis de ranger les produits dans les pa-

niers (tiroirs) 1, 2 (voir g. 8).

1. Produits emballés

3. Limite naturelle de chargement

lIl est possible de retirer les produits sur l’étagère

de 20-30 mm de la limite naturelle du charge-

Congélationdesproduits

lIl est permis de congeler pratiquement tous les

produits alimentaires à l’exeption des légumes

consommés crus comme par ex. la salade verte.

l Pour la congélation on utilise uniquement les pro-

duits alimentaires de plus haute qualité, partagés

en petites portions destiné pour la consommation

l Il convient d’emballer les produits dans des ma-

tériaux sans odeur, résistants à la pénétration de

l’air et d’humidité ainsi qu’insensibles aux matières

grasses. Les emballages les plus appropriés sont:

les sachets, les feuilles du lm en polyéthylène, du

l L’emballage doit être hérmetique et bien adhéré

aux produits congélés. Les emballages en verre

l Les produits alimentaires frais et chauds (à tem-

pérature ambiante), mis dans le but d’être congélé

ne doivent pas rester en contact avec les produit

déjà congélés auparavant.

l Il est déconseillé de mettre dans le congélateur, en

une fois par 24 heures, plus de nourriture fraîche

que mentionné dans le tableau de spécication

technique de l'appareil.

lAn de garder une bonne qualité des produits

congélés, il est conseillé de regrouper les produits

congélés dans la partie centrale du congélateur de

telle façon qu’ils ne restent pas en contact avec

des produits encore non congélés.

l Nous conseillons de déplacer les portions con-

gélées vers un côté du compartiment congélateur

et mettre les portions fraîches à congeler du côté

opposé en les poussant au maximum vers la paroi

l Pour congeler les produits, utiliser la surface ma-

lIlfautserapellerquelatempératureducom-

partiment réfrigérateur est inuencée entre

autrespar:latempératureambiante,leniveau

de chargement des denrées, la fréquence

d’ouverturedelaporte,leniveaudegivrage,

lamiseaupointdethermostat.

lSiunedifcultéd’ouvrirlaporteducomparti-

mentréfrigérateurseprésentetoutjusteaprès

safermeture,nousvousconseillonsd'atten-

dre1à2minutesjusqu'àcequeladépression

quis’yestforméesoitcompensée.

Le temps de conservation des produits congélés

dépend de leur qualité à l'état frais avant congéla-

tion ainsi que de la température de conservation.

En conservant la température inférieure ou égale à

-18°C les périodes de conservation suivantes sont

l Ne pas placer le réfrigérateur ni le congélateur

près des radiateurs, des fours ou risquer une

inuence directe des rayons du soleil.

l S’assurer que les trous d’aérage ne sont pas

cachés. Les nettoyer et dépoussiérer une ou

l Choisir une température appropriée: une tem-

pérature de 6 à 8°C dans le réfrigérateur ainsi

que de -18°C dans le congélateur est sufsan-

l Il faut augmenter la température dans le réfri-

gérateur pendant le départ en vacances.

l Il ne faut ouvrir la porte du réfrigérateur ou du

congélateur qu’en cas de nécessité.Il est bon à

savoir quelle nourriture est conservée dans le

réfrigérateur ainsi que savoir précisément où elle

se trouve. Il faut remettre au plus vite possible

les produits non-utilisé dans le réfrigérateur ou

dans le congélateur avant qu’elle ne se réchauffe

l Nettoyez régulièrement l’intérieur du réfrigéra-

teur à l’aide d’un tissu imbibé d’un détergent

doux. Les appareils ne possédant pas de

fonction de dégivrage automatique devront être

régulièrement dégivrés. Ne pas permettre la

formation d’une couche de givre d’une épaisseur

l Maintenez propre le joint autour de la porte,

autrement la porte risque de ne pas se fermer

complètement. Il faut toujours remplacer les

Queveulentdirelesétoiles?

*Une température d’au moins -6°C suft pour

stocker les aliments surgelés pendant environ

une semaine. On rencontre le plus souvent des

tiroirs ou compartiments ayant le symbole de

l’étoile dans les réfrigérateurs bon marché.

** On peut stocker les aliments dans une tem-

pérature de -12°C pendant 1-2 semaines

sans risquer qu’ils perdent leur goût.Cette

température n’est pas sufsante pour congeler

*** Est principalement utilisé pour congeler les

aliments dans une température en dessous de

-18°C. Permet de congeler des aliments frais

d’un poids allant jusqu’à 1 kg.

**** Cet appareil convient à stocker des aliments

dans une température en-dessous de -18°C

et de congeler de plus grandes quantités d’ali-

Zonesdestockagedansle

l En raison de la circulation normale de l’air, le

caisson du réfrigérateur contient différentes

zones de température.

l La zone la plus froide se trouve directement au-

dessus du tiroir des légumes. Il faut conserver

dans cette zone des aliments délicats et facile-

ment pourrissables, tels que

- Les poissons, la viande, la volaille,

- Les charcuteries, les plats préparés,

- Les plats ou produits cuits contenant des œufs

- De la pâte fraîche, des mélanges de gâteaux,

- Des légumes emballées et autres aliments frais

ayant une étiquette suggérant que ces aliments

doivent être maintenus dans une température

approximative de 4°C.

l La zone la plus chaude se trouve dans la partie

haute de la porte. Utilisez ce secteur pour y

conserver du beurre et du fromage.

Produitsquinedevraientpasêtrestockésdans

l Tous les aliments ne conviennent pas être con-

servés dans le réfrigérateur. Ce sont:

- Les fruits et légumes sensibles aux basses

températures, comme par exemple les bana-

nes, l’avocat, la papaye, le fruit de la passion,

les aubergines, les poivrons, les tomates et les

- Les fruits qui ne sont pas encore mûrs,

- Les pommes de terre

 Exemplede gestiondesproduitscongelés

l N’utilisez pas pour le dégivrage de substances

en aérosol. Elles peuvent causer la formation

des mélanges explosifs, contenir des dissolvants

pouvant endommager les parties en plastique

de l’appareil jusqu'à même être dangereux pour

l Il convient de veiller à ce que l’eau utilisée pour

le nettoyage ne s’introduise pas dans le récipient

d’évaporation par l’orice d'évacuation.

l En dehors des joints sur la porte, il convient de

nettoyer l’appareil entier avec les détergents

délicats. Lavez les joints sur la porte à l’eau tiède

l Il convient de nettoyer convenablement tous les

équipements internes (bacs à légumes, balcon-

nets, clayettes en verre etc.).

Dégivragedusurgélateur

lIl est conseillé de dégivrer le compartiment congélateur

au temps de nettoyage de l’appareil.

l Une forte accumulation de la couche de glace sur les sur-

faces de congélation diminue le rendement de l’appareil

ce qui entraîne une augmentation de consommation de

l’energie électrique.

l Il est conseillé de dégeler l’appareil au moins une ou deux

l Si à l’intérieur de l’appareil se trouvent les produits, il

convient de positionner le sélécteur rotatif sur la position

maximale à peu près 4 heures avant la décongélation.

Ceci garantie la possibilité de conservation des produits

alimentaires à la température ambiante pendant une

l Après avoir sorti les aliments du congélateur il convient

de les mettre dans une couvette les enveloppant de

plusieurs couches de papier journal et enrouler dans

une couverture ensuite conserver dans un endroit frais.

Dégivrageduréfrigérateur

Le givre qui se forme sur la paroi arrière s'élimine auto-

matiquement. Pendant le dégivrage, les impuretés peu-

vent pénétrer dans l’orice de la gouttière avec de l’eau

condensée. Ce qui peut entraîner le blocage de l’orice.

Dans ce cas il convient de déboucher délicatement le

trou avec une broche de poussée (g. 10).

l L’appareil fonctionne cycliquement: réfrigére

(alors que le givre s’installe sur la paroi arrière)

ensuite se dégivre (les gouttes ruisselent sur la

vissementdufusibledecoupe-circuit.

Veillezàcequel’eaunes’introduisepas

danslepanneaudecommandeoudans

lesystèmed’éclairage.

Dansaucuncasiln’estpaspermisde

placerà l’intérieurdu congélateur un

accumulateurélectriquedechaleur,de

soufage,niunsèche-cheveux.

Andedégivrerlecompartiment congélateur,il

l Positionner le sélécteur rotatif du régulateur sur la position

”0”/"OFF", faire sortir la che de la prise de courant.

l Ouvrir la porte, faire sortir les denrées.

l Après à peu près une demi-heure, on peut facilement

débarasser la couche de givre et d’eau se trouvant sur

la surface des parois (g. 11).

l Laver à fond et sécher l’intérieur du congélateur.

l Mettre l’appareil en marche conformément au point

mentionné sur la notice d’utilisation.

Enlèvementetmiseenplacedesclayettes

Sortir les clayettes et ensuite faire glisser jusqu’à ce

que le verrou de sûreté des clayettes se trouve dans

la glissière voulue (g. 12).

Remplacementdel’ampoule

l Positionner le sélécteur rotatif du régulateur sur la

position ”0” / "OFF", faire sortir la che de la prise de

l Monter et xer la cage protectrice de l’ampoule (g.

l Changer l’ampoule caractérisée par les paramètres

suivantes : tension 220 - 240 V, puissance max 10W,

letage E14, dimensions maximales de l’ampoule:

diamètre – 26 mm, longueur – 55 mm.

l Monter et xer la cage protectrice de l’ampoule.

Ne pas utiliser les ampoules deplus faible ou

de plus grande puissance, utiliser uniquement

lesampoulespossédantlescaractéristiquesci-

Enlèvementetmiseenplacedesclayettes

Sortir les clayettes et ensuite faire glisser jusqu’à

ce que le verrou de sûreté des clayettes se trouve

dans la glissière voulue (g. 15).

l La décongélation du congélateur devrait être réalisée

le plus vite possible. Une conservation de longue durée

des produits dans la températu¬re ambiante raccourci

le délai de consommation.48

LOCALISATION DES PANNES Anomalie Cause Dépannage

La coupure dans le circuit de l’installation

- vériez si la che a été branchée correctement dans

la prise du réseau d’alimentation

- vériez si le câble d'alimentation de l’appareil n’est

- vériez si en branchant un autre appareil par ex. une

lampe de nuit la tension de prise de courant éxiste

- vériez si l’appareil est mis en circuit par l’inter-

médiaire du thermostat en position supérieure à 0

La lampe est desserrée dans la douille ou

grillée (dans les appareils avec éclairage

par lampe incandescente)

- vérier le point précédent „L’appareil ne fonctionne pas”

– resserrer l’ampoule dans la douille, ou alors changer

d’ampoule si elle est grillée (dans les appareils avec

éclairage par lampe incandescente).

L’appareil réfrigère

Un mauvais placement du sélécteur ro-

- déplacez le sélécteur rotatif à la position supérieure

a température ambiante est supérieure ou

inférieure à celle indiquée dans les spéci-

cations techniques de l’appareil.

L’équipement électroménagé est conçu pour fonc-

tionner à une température donnée, cette températu-

re étant précisée dans les spécications techniques

L’appareil se trouve dans un endroit en-

soleillé ou à proximité d’une source de

- changez l’emplacement de l’appareil suivant le no-

Le chargement de grande quantité de pro-

duits chauds au même moment

- attendez jusqu’à 72 heures au réfrigération (con-

gélation) des produits jusqu’à l’atteinte de la tempéra-

ture exigée à l’intérieur du compartiment

La circulation d'air rendu plus difcile à l’in-

térieur du compartiment

- rangez les produits alimentaires et les récipients d’u-

ne telle façon qu’ils ne touchent pas la paroi arrière

La circulation d'air rendu plus difcile à

l’arrière de l’appareil

- éloignez l’ appareil du mur à une distance de 30 mm

Le dépôt excessif de givre sur les éléments

– décongelez le compartiment congélateur

La porte du réfrigérateur/du congélateur

est ouverte trop fréquemment ou trop long-

- diminuez la fréquence d’ouverture de la porte et/ou

racourcissez le temps d’ouverture de la porte

La porte ne se ferme pas complètement - placez les produits et les récipients d’une telle façon

qu’ils ne rendent pas difcile la fermeture de la porte

Le compresseur s’encleche rarement

- vérier si la température ambiante ne se situe pas

sous la limite inférieure de la classe climatique de

Un mauvais placement du joint d'étanchéi-

Un mauvais placement du sélécteur ro-

- déplacez le sélécteur rotatif à la position basse

Autres causes comme au point „L’appareil

réfrigère et/ou congèle très faiblement”

- Vériez suivant le point précédent „L’appareil

réfrigère et/ou congèle très faiblement”

sur la partie inférieu-

Le canal de dérivation de l’eau est ob-

- nettoyez l’orice bouché (voir la notice d’utilisation

chap. - „Dégivrage du réfrigérateur”)

La circulation d'air rendu plus difcile à l’in-

térieur du compartiment

- rangez les produits alimentaires et les récipients d’u-

ne telle façon qu’ils ne touchent pas la paroi arrière

Le manque de mise à niveau de l'appareil - mettez l’appareil à niveau

L’appareil reste en contact avec les meu-

bles et/ou avec d’autres objets

- positionnez l’appareil librement d’une telle façon qu’il

ne touche pas d’autres objets

Durant l’exploitation normale du réfrigérateur peuvent apparaître différentes sortes de sons qui n’ont

pas d’inuence sur l’amélioration du travail du réfrigérateur.

Lessonsqu’ilestfacileàéliminer:

• le bruit quant le réfrigérateur n’est pas posé verticalement – régler la position à l’aide de pieds à

vis éventuellement mettre sous le rouleau derrière une matériau mou, surtout quand les sol est en

• frottement contre d’autres meubles – déplacer le réfrigérateur.

•grésillement des tiroirs ou des étagères – enlever et remettre sur place le tiroir ou les étagères.

• bruits provenant des bouteilles qui se touchent – éloigner les bouteilles.

Les sons qui peuvent être entendus lors d’une convenable exploitation résultent du travail du ther-

mostat, du compresseur (mise en marche), du système de refroidissement (rétrécissement et élargis-

sement du matériau sous l’inuence des différences de températures et de la circulation du facteur

FR PROTECTION DE L’ENVIRONEMENT Protectiondelacouched’ozone

Pour la production de notre

produit on a utilisé des sub-

stances frigoriques et mous-

santes à 100% séparées de

FCKW i FKW, ce qui inuence

positivement la protection de

la couche d’ozone et par ce

fait provoque la diminution de

l’effet de serre. Par contre la

mise en pratique d’une techno-

logie moderne et favorable à la

protection de l'environnement entraîne une basse

consommation de l’énergie.

Recyclagedel’emballage

Nos emballages sont faites des

matériaux favorable à l’environ-

nement naturel et sont à nouve-

l Emballage extérieur en carton / feuille stratiée

l Forme en polystyrène en mousse(PS) séparée

l Feuille stratiée et sacs en polyéthylène (PE) Liquidation/misaurebutEn cas d'arrêt de l’exploitation du produit, il convient de couper le cordon d'alimentation avant la mise à la ferraille de l’appareil usé.Il convient aussi d’éliminer ou de rendre impossible l’usa-ge de la serrure de l’appareil usé an que les enfants ne puissent pas s’enfermer dans la vieille installation. Conformément à la Directive

Européenne 2002/96/EC. Une

telle désignation informe que,

cet appareil après la période de

son exploitation ne peut pas être

rangé ensemble avec d’autres

déchets provenants du ménage.

L’usager est obligé de le remettre

à un centre de collecte sélective

des déchets électriques et élec-

troniques. Les menants la collecte

dont les centres locaux de collecte, les boutiques

et l’unités communales doivent mettre en marche

un système convenable permettant la remise de cet

La procédure adéquate concernant les déchets

électriques et électroniques contribue à éviter les

conséquences nuisibles à la santé des personnes,

de l’environnement naturel résultant de la présence

des constituants dangereux ainsi que l’emmagasi-

nement et le traitement inapproprié et de tel sorte

Classeclimatique Températureambiante

SN de +10°C à +32°C N de +16°C à +32°C ST de +16°C à +38°C T de +16°C à +43°C L’information sur la classe climatique de l’appareil se trouve sur la plaque signalétique. Il indi-

que la température ambiante (c’est-à-dire de la pièce dans laquelle il fonctionne) du fonction-

nement optimal (correct) de l’appareil.

CLASSE CLIMATIqUE FR Déclarationdufabricant

Par la présente le fabricant déclare que le produit est conforme à toutes les principales disposi-

tions exigées par les directives de la communauté Européenne:

l directive Basse Tension 2006/95/EC,

l directive Compatibilité électromagnétique 2004/108/EC,

et c’est le pourquoi le produit est désigné par le symbol ainsi qu’une déclaration de la

conformité accessible aux organes chargés de la surveillance du marché a été délivrée.51

l Producentsteeltzichnietverantwo-

CONSTRUCTIONETÉQUIPEMENTDEL’APPAREILl

Élémentsdel’équipement UM130.3 AA / UKS 16158

Étagère en verre 1+1

étagère en verre au dessus du récipient pour légu-

récipient pour légumes 2

Type d’éclairage éclairage incandescent

4 étagère en verre au dessus du récipient pour légumes

5 récipient pour légumes

Classe d’efcacité énergétique

Consommation annuelle de l’énergie électrique (kWh/année)

Capacité utilisable net du réfrigérateur (l)

Capacité utilisable net du congélateur (l)

Désignation par étoile des compartiments de la congélation

Durée de conservation en heures hors circuit

Capacité de congélation (kg/24h)

Hauteur x largeur x profondeur de l’appareil

Poids de l'appareil (kg)

FR INVERSIONDESENSD'OUVERTUREDEPORTE

6. Dévisser deux vis xant la charnière inférieure à la porte de l'appareil (g.5). Garder les

précautions particulières, retenir la porte du produit avec l'autre main.

7. Tout en tenant la porte écarter avec l'autre main la charnière inférieure , ensuite séparer la

porte du corpus du produit (g.6).

8. Dévisser deux vis xant la charnière supérieure au corpus et deux vis xant la charnière

inférieure au corpus (g.7)

9. Visser les charnières supérieure et inférieure avec les vis appropriées sur le deuxième côté

du corpus de l'appareil (g.8). La charnière supérieure doit être xée sur le deuxième côté du

corpus en tant que charnière inférieure, et la charnière inférieure doit être xée sur le deuxième

côté du corpus en tant que charnière supérieure. Laisser les charnières ouvertes, placer la por-

te parallèlement au corpus et avec précaution y visser les charnières avec les vis appropriées.

10. S'assurer que la porte soit correctement placée par rapport au corpus (g.9)

INSERTIONDEL'APPAREIL L'installation de l'appareil doit être effectuée par un installateur qualié. L'appareil devrait être inséré

dans le mobilier (g.10). Après avoir placer l'appareil dans l'endroit approprié, régler sa hauteur en

vissant ou dévissant ses 4 pieds réglables. Si nécessaire, plusieurs appareils Amica voisins devra-

ient être reliés entre eux avec un système de xation à vis et insérés dans mobilier (g.11). Dans

la partie supérieure de l'appareil se trouve une lame spéciale, qu'il faut xer sous le plan de travail

du placard à l'aide des vis appropriées se trouvant dans l'ensemble pour montage (g.16). La lame

décorative (socle) ne devrait pas cacher les ouvertures de ventilation se trouvant dans la protection

inférieure de l'appareil, il faut couper la lame de manière appropriée (g. 17). La profondeur de la

protection inférieure peut se régler en la retirant ou en la repoussant. Lorsque la profondeur de la

protection est correctement réglée, resserrer avec un tournevis cruciforme les vis de montage (se

trouvant dans les ouvertures sur deux côtés de la lame), ainsi la protection est durablement xée

MONTAGEDELABLENDEALAPORTEDEL'APPAREIL Mettre la lame de montage à la blende et la placer de manière appropriée (g.12). La distance entre la

blende de la porte et la partie de dessous du plan de travail doit être de 5 mm (g.13). Fixer la lame de

montage à l'aide des vis appropriés se trouvant dans l'ensemble pour montage. Retirer la protection

de xation de la lame et visser deux vis spéciaux (2) dans la porte du produit (g.14). Fixer la blende

avec la lame de montage montée sur la porte du produit. Protéger l'ensemble de la blende avec des

écrous appropriés (position 3, g.14). S'assurer que le placement de l'ensemble de la blende par rap-

port à l'appareil est correct (g.15). A l'aide des vis joints à l'ensemble xer l'ensemble de la blende à

la partie inférieure de la porte du produit (g.15). Placer la protection de xation de la lame à l'endroit

1. Avant d'entreprendre l'inversion de sens d'ouverture de porte, retirer la che de la prise

2. Vider l'appareil des aliments qu'il contient.

3. Retirer les bouchons qui se trouvent dans la partie arrière du corpus du réfrigérateur (g.1,

4. Dévisser les deux vis xant la charnière supérieure à la porte de l'appareil (g.3). Agir avec

précautions, tenir la porte de l'appareil en position verticale.

5. Tout en tenant la porte, écarter avec l'autre main la charnière supérieure de la porte (g.4).

Soyezparticulièrementprudentslorsdecetteaction,unecharnièremalécartée

peutserefermeretcauserdesblessurescorporelles.79
