GEBRUIKSAANWIJZING UM130.3 AA AMICA

Devriezerisalleenvoorthuisgebruikbestemd.

Producent behoudt zich het recht voor op veranderingen die de functie van het apparaat niet beinvloeden. Wijzigingen in de uitrusting,

binnen- en buiten inrichting van het product, die zijn werking en veiligheid niet aantasten, zijn toegelaten.

NL  GeachteKlant,

De vriezer biedt u een verbinding van makkelijke bediening en uitstekende efciency. Elk apparaat, voordat het de fabriek uitgaat,

wordt nauwkeurig gecontroleerd op het gebied van veiligheid en functionaliteit.

Wij adviseren om deze handleiding aandachtig te lezen, voordat u het apparaat

conformité accessible aux organes chargés de la surveillance du marché a été délivrée.51

l Producentsteeltzichnietverantwo-

ordelijkvoordeschadedieuithet

nietnagaanvandeaanwijzingenvan

dezegebruiksaanwijzingvoortvloeit.

l Wijadviseren deze gebruiksaanwij-

zing zorgvuldig tebewaren omte

kunnenraadplegenindetoekomstof

doorgevenaan devolgende gebru-

l Dit apparaat is niet bestemd voor gebruik

door personen met een beperkte fysieke,

somatische of psychische vaardigheden

(waaronder kinderen) en personen die

geen ervaring ermee of kennis ervan

hebben, tenzij dit onder toezicht of volgens

gebruiksaanwijzing gebeurt, die door

personen die voor de veiligheid verantwo-

ordelijk zijn doorgegeven wordt.

l Weesubijzonderattentophetzelfstan-

diggebruikvanhetapparaatdoorkinde-

ren.Hetapparaatisgeenspeelgoed.Het

isverbodenomopdeuitschuifbareele-

mententezittenenaandedeurhangen.

lDe koelvries combinatie werkt correct

in de omgevingstemperatuur welke

aangegeven staat op de tabel met tech-

nische gegevens. Plaats het apparaat niet

in een kelder, een gang of een niet ver-

warmde chalet in de herfst en in de winter.

lTijdens het opstellen, schuiven en optil-

len is het verboden om aan de deur-

handgrepen te grijpen, aan de gleuf

aan de achterkant van de koelkast te

trekken of compressor aan te rakken.

l Tijdenshettransport, hetoptil-

len of opstellendient dekoel-

vriescombinatiezichnietmeerdan

Indienditwelplaatshad,kanhetap-

paraatpasna2uurnadeopstelling

aangezetworden(tek.2).

l Voordat u aan onderhoudswerkzaam-

heden begint haal altijd de stekker uit

het stopcontact. Trek nooit aan het

netsnoer, maar aan de stekker.

l De ongewone of sterkere geluiden ont-

staan door het uitbreiden en verkleinen

van de onderdelen door de temperatu-

l Vanwege de veiligheid is het niet

aangeraden om het apparaat zelf te

herstellen. De herstellingswerkzaamhe-

den, die door niet bevoegde personen

zijn uitgevoerd, kunnen gevaarlijk voor

de gebruikers van het apparaat zijn.

l Ingeval van storing van het koelsyste-

em is het aangeraden om de ruimte,

waarin het apparaat geplaatst werd

door enkele minuten te ventileren (deze

ruimte dient ten minste 4 m

voor het product met isobutaan/R600a).

lGedeeltelijk ontdooide producten

dient u niet nog een keer in te vriezen.

lBewaar dranken in blikken en essen,

in het bijzonder koolzuurhouden-

de dranken, niet in de diepvriezer.

Blikken en flessen kunnen barsten.

lPlaats geen pas van de diepvriezer

genomen producten direct in de mond

(ijs, ijsblokken, ezv.), hun lage tempe-

ratuur kan ernstige letsels veroorzaken.

l Let op om het koelsysteem niet te

beschadigen, bv. door het prikken in

de kanalen van de koelvloeistof in de

verdamper, het breken van pijpen. Het

ingespoten koelvloeistof is brandbaar.

Ingeval van contact met het oog, dient

u het met schoon water afspoelen

en onmiddellijk met arts contacteren.

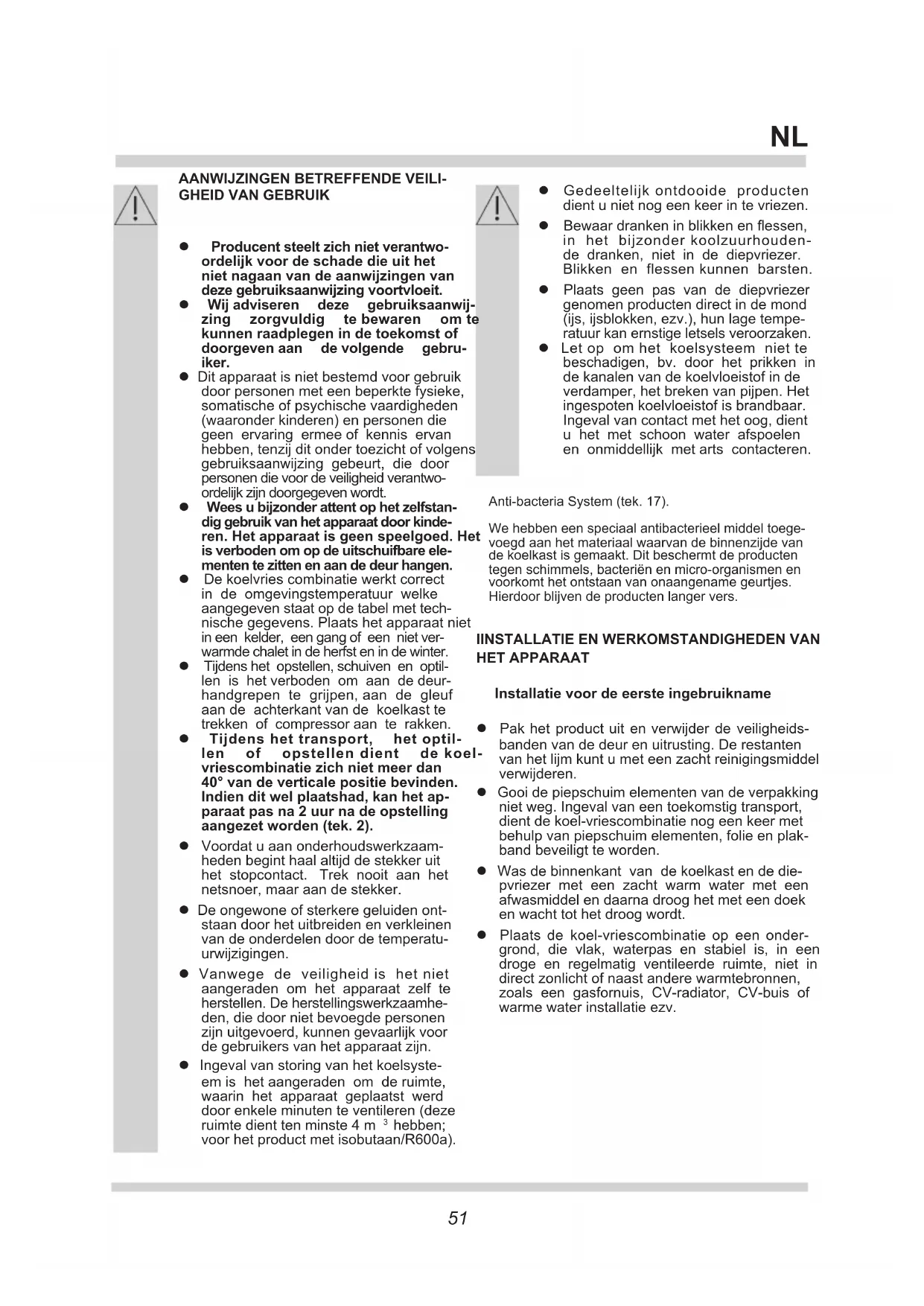

AANWIJZINGEN BETREFFENDE VEILI-

GHEID VAN GEBRUIK IINSTALLATIE EN WERKOMSTANDIGHEDEN VAN HET APPARAAT

 Installatievoordeeersteingebruikname

l Pak het product uit en verwijder de veiligheids-

banden van de deur en uitrusting. De restanten

van het lijm kunt u met een zacht reinigingsmiddel

l Gooi de piepschuim elementen van de verpakking

niet weg. Ingeval van een toekomstig transport,

dient de koel-vriescombinatie nog een keer met

behulp van piepschuim elementen, folie en plak-

band beveiligt te worden.

l Was de binnenkant van de koelkast en de die-

pvriezer met een zacht warm water met een

afwasmiddel en daarna droog het met een doek

en wacht tot het droog wordt.

l Plaats de koel-vriescombinatie op een onder-

grond, die vlak, waterpas en stabiel is, in een

droge en regelmatig ventileerde ruimte, niet in

direct zonlicht of naast andere warmtebronnen,

zoals een gasfornuis, CV-radiator, CV-buis of

warme water installatie ezv.

Anti-bacteria System (tek. 17).

We hebben een speciaal antibacterieel middel toege-

voegd aan het materiaal waarvan de binnenzijde van

de koelkast is gemaakt. Dit beschermt de producten

tegen schimmels, bacteriën en micro-organismen en

voorkomt het ontstaan van onaangename geurtjes.

Hierdoor blijven de producten langer vers.

Minimaleafstandenvanwarmtebron-

- van elektrische fornuizen, gasfornuizen en

andere fornuizen - 30 mm,

- van olie- of steenkoolkachels - 300 mm,

- van ingebouwde fornuizen - 50 mm

Indien het behouden van deze afstanden niet mogelijk

is, dient u een juiste isolatieplaat te gebruiken.

De achterwand van de koelkast en in het

bijzonder de condensor en andere ele-

menten van het koelingssysteem mogen

de andere elementen niet aan te rakken,

in het bijzonder elementen die defecten

kunnen veroorzaken (CV-buis en watera-

Het is verboden om aan de onderdelen van

het aggregaat te manipuleren. In het bijzonder

mag het capillair niet defect te zijn, die u bij de

compressor ziet. Het capillair mag niet gevo-

uwen, getrokken nog gerold worden.

Hetbeschadigenvan het capillair door

degebruikermaaktdegarantieongeldig

 Aansluitenophetelectriciteitsnet

lVoorhetaansluitenophetelectriciteitsnetis

het aangeraden omde temperatuurregelaar

l Suit het apparaat op het electriciteitsnet met wis-

selstroom 230V, 50 Hz aan, met gebruik van een

correct geïnstalleerd stopcontactdoos, die geaard

is en over een zekering van 10A beschikt.

l De aansluiting op het electriciteitsnet met een

aarding moet volgens de wettelijke voorschriften

uitgevoerd zijn. De producent stelt zich niet veran-

twoordelijk voor de schade, die door de personen

of voorwerpen geleden kan worden als gevolg

van het niet nagaan van de verplichting van dit

Het is verboden om verloopstekkers, ver-

deelstekkers en verlengsnoeren te gebru-

iken. Indien u wel een verlengsnoer moet

gebruiken, het dient over een beschermring

te beschikken, alleen één contactdoos

hebben en over een veiligheidsatest VDE/

lIngeval van het gebruik van een verlengsnoer

(met een beschermring en veiligheidsmarkering),

moet zijn nest zich in een veilige afstand van

waterbakken bevinden en kan niet het gevaar

oplopen om met het water en ander afvalwater

in aanraking te komen.

lDe gegevens staan op de typeplaatje, dat zich

beneden aan de binnenwand van de koelkast

lHet apparaat dient in elk moment van het elec-

triciteitsnet te kunnen worden uitgeschakeld

door de stekker eruit te halen of de dubbelpolige

schakelaar uit te zetten (tek. 6).

l Opde buiten oppervlakken van het product

kanzich beschermende folie bevinden welke

verwijderddientteworden.

l Het apparaat moet waterpas geplaatst zijn, wat kunt

u bereiken door op een juiste manier 2 voorvoetjes

op te schuiven (tek. 3).

Bedieningspaneel(tek.8)

thermostaat draaiknop

Temperatuurinstellen

Met gebruik van de draaiknop kunt u de temperatuur in de

koel-vriescombinatie veranderen. De mogelijke standen

Apparaat uit – positie OFF Maximale temperatuur – positie 1

Optimale temperatuur – positie 2-5

Minimale temperatuur – positie 6 Decellendienenmetlevensmiddelenpasnahetafkoelenopgevuldworden(min.na4uurwerkingvanhetapparaat). Binnentemperatuurvandekoelkast/diepvriezer

Het is niet aangeraden om de temperatuur vanwege de verandering van seizoenen in te stellen. De stijging van

de omgevingstemperatuur wordt door de sensor ontdekt en gaat de compressor automatisch langer werken

om de gewenste binnentemperatuur te behouden.

Geringeveranderingenvandetemperatuur

Geringe veranderingen van de temperatur zijn normaal en kunnen ontstaan door bv. een groot aantal verse

producten in de koelkast te bewaren of wanneer de deur door een langere periode open stond. Het heeft geen

invloed op de levensmiddelen en de temperatuur gaat snel terug naar de normale waarde.

BEDIENING EN FUNCTIES NL Verklaringvandeproducent

Hierbij verklaart de producent, dat het product aan de eisen van de onderstaande Europese

richtlijnen voldoet:

l Laagspanningsrichtlijn 2006/95/EC,

l Richtlijn elektromagnetische compatibiliteit 2004/108/EC,

en over de certicering en de conformiteitsverklaring voor organen die toezicht op de markt

Hetbewarenvanproductenindekoelkast

Tijdenshetbewarenvanlevensmiddelenin

hetapparaathandelvolgensdeonderstaande

lBewaar de producten op borden, in dozen of in

voedselfolie verpakt. Plaats ze gelijkmatig op de

oppervlakte van de platen.

lLevensmiddelen mogen niet met de achterwand

in aanraking komen, indien het wel gebeurt kun-

nen ze verrijpen of vochtig worden.

lHet is verboden om warme voedsel in de koel-

lProducten, die makkelijk geuren opnemen, bv.

boter, melk, kwark en producten die een sterk

geur hebben, bv. vlees, vissen en kazen dienen

verpakt met folie of in goed gesloten dozen ge-

lGroenten die rijk aan water zijn, veroorzaken

verdamping over de groentelade; dit verstoort

de correcte werking van de koelkast niet.

lDroog de groenten voor het plaatsen ervan in de

lTe grote hoeveelheid vocht verkort de tijd van

het bewaren, in het bijzonder met betrekking tot

groenten met bladeren.

lBewaar de groenten zonder wassen. Het was-

sen verwijderd hun beschermingslaag, daarom

is het aangeraden om ze net voor het eten te

Hetinvriezenvanproducten

lBijna alle levensmiddelen kunnen worden inge-

vroren, met uitzondering van groenten die rauw

worden gegeten, bv. sla.

l Alleen producten van uitstekende kwaliteit kunnen

worden ingevroren, verpakt in afgemeten porties

die op een keer kunnen worden gebruikt.

l Gebruik materialen zonder geur om producten te

verpakken, die geen lucht nog vocht toelaten en

vet niet doorlaten. Het meest geschikt zijn: zakjes,

platen van polyetheenfolie, aluminiumfolie.

l De verpakking dient goed worden gesloten en

bij het product passen. Glazen verpakkingen zijn

l Breng verse en warme levensmiddelen (in de

omgevingstemperatuur) die gaan worden in-

gevroren, niet in contact met reeds ingevroren

l Aanbevolen wordt om per etmaal eenmalig niet

meer dan de aanbevolen hoeveelheid verse

levensmiddelen in de diepvriezer te plaatsen die

staat vermeld in de technische specicatie van

lOm de goede kwaliteit van de ingevroren pro-

ducten te garanderen, is het aangeraden om de

reeds ingevroren producten te verplaatsen opdat

ze niet in contact met verse producten komen.

l De ingevroren producten dienen op de ene kant

van de diepvriezer geplaatst worden en de verse

producten aan de andere kant, zo dicht mogelijk

bij de achter- en zijwand.

l Gebruik voor het invriezen van producten de ruimte

die is aangeduid met (*/***).

lDe temperatuur in de koelkast wordt onder

anderebepaalddoor:omgevingstemperatuur,

hetaantalgeplaatstelevensmiddelen,frequ-

entie van deuropening, dehoeveelheid rijp,

destandvandethermostaat

lIndiennahetsluitenvandekoelkastdedeur

nietdirectopnieuwopengaat,wacht1tot2

l Plaats de koelkast of de vrieskast niet in de

nabijheid van radiatoren, ovens en stel ze niet

rechtstreeks bloot aan zonnestralen.

l Zorg ervoor dat de ventilatieopeningen niet

bedekt zijn. Ze moeten een- tot tweemaal per

jaar gereinigd en ontstoft worden.

l De gepaste temperatuur kiezen: een temperatuur

van 6 tot 8 °C in de koelkast en -18 °C in de

vrieskast is voldoende.

l Als u op vakantie vertrekt, dient u de temperatuur

in de koelkast te verhogen.

l Open de deur van de koelkast of de vrieskast

enkel als dit noodzakelijk is. Het is goed om te

weten welke levensmiddelen er in de koelkast

bewaard worden en waar ze zich precies be-

vinden. Ongebruikte levensmiddelen dienen zo

snel mogelijk terug in de koelkast of de vrieskast

geplaatst worden, voordat ze opwarmen.

l Reinig de binnenkant van de koelkast regelmatig

met een doekje met zacht detergent. Toestellen

zonder automatische ontdooifunctie dienen

regelmatig ontdooid te worden. Vermijd dat er

een rijmlaag van meer dan 10 mm dik gevormd

l De afdichting rond de deur moet rein gehouden

worden. Anders zal de deur niet meer volledig

sluiten. Een beschadigde afdichting moet altijd

Watbetekenendesterretjes?

*Een temperatuur van niet meer dan -6 °C vol-

staat om ingevroren levensmiddelen gedurende

ongeveer een week te bewaren. Lades of vak-

ken die aangeduid zijn met één sterretje vindt

men (meestal) in goedkopere koelkasten.

** Bij een temperatuur van minder dan -12 °C kan

men gedurende één tot twee weken levensmid-

delen bewaren zonder dat ze hun smaak verlie-

zen. Dit is niet voldoende om levensmiddelen

*** Hoofdzakelijk gebruikt om levensmiddelen in te

vriezen bij een temperatuur van minder dan -18

°C. Laat toe om verse levensmiddelen met een

gewicht tot 1 kg in te vriezen.

**** Zo'n toestel laat toe om levensmiddelen bij een

temperatuur van minder dan -18 °C te bewaren

en grotere hoeveelheden levensmiddelen in te

Zonesindekoelkast

l Door de natuurlijke luchtcirculatie ontstaan er in

het koelvak verschillende temperatuurzones.

l De koudste zone bevindt zich rechtstreeks boven

de groentelades. In deze zone dienen delicate

en snel bederfbare levensmiddelen bewaard te

- vis, vlees, gevogelte,

- vleeswaren, kant-en-klare maaltijden,

- gerechten of gebak met eieren of room,

- vers deeg, cakemengsels,

- verpakte groenten en andere verse levensmid-

delen waarvan het etiket een bewaartemperatuur

van ongeveer 4 °C aangeeft.

l De warmste zone bevindt zich bovenaan in de

deur. Hier dient boter en kaas bewaard te wor-

Levensmiddelendienietindekoelkastbewaard

l Niet alle levensmiddelen mogen in de koelkast

bewaard worden. Dit zijn onder andere:

- groenten en fruit die gevoelig zijn voor lage

temperaturen, bijvoorbeeld bananen, avocado,

papaja, passievrucht, aubergine, paprika, tomaat

 Voorbeeld van producten plaatsing in het

l Gebruik bij het ontdooien geen ontdooisprays.

Ze kunnen explosieve mengsels vormen en

oplossers bevatten die de kunststof onderdelen

van het apparaat beschadigen en zelfs voor de

gezondheid schadelijk zijn.

l Het water die bij het wassen gebruikt wordt

mag niet door de opening naar de verdamper

l Was het apparaat met een zachte detergent,

behoudens de dichting in de deur. De dichting in

de deur was met schoon water en droog met een

l Reinig nauwkeurig alle elementen van de uitru-

sting (groentevakken, rekken, glazen platen

Ontdooienvandekoelkast

Aan de achterwand van de koelkast ontstaat rijp, die

automatisch ontdooit. Tijdens het ontdooien van de rijp,

tezamen met de druppeltjes kunnen ook ontreinigingen

door de opening voortvloeien. Dit kan het verstoppen

van de opening veroorzaken. In zo’n geval moet de

opening met plunjer gereinigd worden (tek. 10).

l Het apparaat werkt in cyclusfazen: eerst koelen

(aan de achterwand ontstaat rijp) en daarna

ontdooien van de rijp (druppeltjes aan de achter-

ONTDOOIEN,WASSENENONDERHOUD Voor het beginnen met reinigen dient

uitgeschakeldworden,doordestekker

Tenalletijdeishetverbodenomdedie-

pvriezermetgebruikvaneenelectrische

radiatorofhaardrogerteontdooien.

Plaatsenenverplaatsenvandeplaten

Til de plaat op en vervolgens zet ze terug zodat ze

goed in de geleiders ligt (tek. 12).

Hetverwisselenvanverlichtingslampje

l Draai de draaiknop op „0” / "OFF" en haal de stekker

uit het stopcontact.

l Bevestig en draai het beschermkapje vast (tek. 14).

l Verwissel het lampje met een nieuw van de volgende

parameters: 220 - 240 V, max. 10 W, schroef E14,

maximale afmetingen: doorsnede - 26 mm, lengte 55

l Bevestig en draai het beschermkapje vast.

Hetisverbodenomlampjesvanandereparame-

tersdandebovenstaandetegebruiken.

Plaatsenenverplaatsenvandeopbergvak

Druk het opbergvak omhoog en neem het naar vo-

ren en zet op de gewenste hoogte terug (tek. 15).

STORINGEN VINDEN EN VERHELPEN Verschijnselen Mogelijkeredenen Herstellingswijze

- controleer of de stekker goed in het

- controleer of de spanningskabel niet

- controleer of er spanning op het stop-

contact staat door bv. een ander toestel

aan te sluiten bv. een nachtlamp

- controleer of het apparaat aan staat door

de thermostaat op meer dan 0 te zetten

De gloeilamp is los of doorgebrand

( In apparaten met gloeilampen ver-

- Controleer het vorige punt „Het apparaat

werkt niet”- draai de gloeilamp aan of ve-

rvang de doorgebrande (In apparaten met

gloeilampen verlichting).

- draai de draaiknop op een hogere positie

De omgevingstemperatuur is hoger of

lager dan de temperatuur welke aan-

gegeven staat op de tabel met techni-

sche gegevens van het apparaat.

Het apparaat is bestemd voor werking in

een temperatuur welke aangegeven is op

de tabel met technische gegevens van het

Het apparaat staat in de zon of te dicht

- verander de opstelling van het apparaat

volgens de gebruiksaanwijzing

In het apparaat werd te grote hoeve-

elheid warme levensmiddelen per een

- 72 uur wachten tot de producten gekoeld

(ingevroren) worden en de temperatuur

terug naar het gewenste niveau gaat

De ventilatie binnen de cel is belem-

- controleer of de levensmiddelen en

dozen de achterwand van de koelkast niet

De ventilatie aan de achterkant van

het apparaat is belemmerd

- van de wand schuiven voor de afstand

De deur van de koelkast/vriezer wordt

te vaak geopend of blijft te lang open

- de deur minder vaak openen en/of de tijd

van open staan verkorten

De deur is niet goed gesloten - levensmiddelen en vakken zo leggen,

dat ze het sluiten van de deur niet belem-

De compressor werkt niet vaak

- controleer of de omgevingstempera-

tuur niet lager is dan het bereik van de

De dichting van de deur zit los - dichting vastmaken

- temperatuur met de draaiknop naar

Andere redenen in het punt „Vries-/

koeltemperatuur is niet laag genoeg”

- controleren volgens punt „Vries-/koel-

temperatuur is niet laag genoeg”

De waterafvoeropening is verstopt - maak de verstopte opening schoon (zie

hoofdstuk - „Ontdooien van de koelkast”)

De ventilatie binnen de cel is belem-

- controleer of de levensmiddelen en

dozen de achterwand van de koelkast niet

Het apparaat staat niet waterpas en

- het apparaat waterpas opstellen

Het apparaat raakt aan wanden,

meubels of andere elementen

- het apparaat zo opstellen, dat er geen

andere elementen aanraakt en zelfstandig

Bij het normale gebruik van het koeltoestel kunnen er verschillende soorten geluiden ontstaan, die geen

enkele invloed hebben op de correcte werking van de koelkast.

Geluidendiegemakkelijkverholpenkunnenworden:

lLawaai doordat de koelkast niet waterpas staat – regel de opstelling met behulp van de regelvoetjes voora-

an. Leg eventueel zacht materiaal onder de wieltjes achteraan, in het bijzonder bij een tegelvloer.

lWrijving tegen de aanpalende meubelen – verschuif de koelkast.

lKnarsen van schuiven of schappen – neem de schuif of het schap weg en plaats het daarna terug.

lGeluid van tegen elkaar stotende essen – plaats de essen uit elkaar.

Geluiden die hoorbaar zijn tijdens het normale gebruik van het toestel, worden veroorzaakt door de werking

van de thermostaat, de compressor (aanslaan), het koelsysteem (krimpen en uitzetten van het materiaal

onder invloed van temperatuurverschillen en doorstroom van koelvloeistof).

NL MILIEUBESCHERMING Beschermingvandeozonlaag

Voor de productie van ons

product zijn materialen gebru-

ikt, die 100% vrij van FCKW

en FKW zijn, wat voordelig

voor de bescherming van de

ozonlaag en vermindering van

broeikaseffect is. De moderne

lijke isolatie zorgt voor klein

Recyclingvandeverpakking

Onze verpakkingen bestaan uit

milieuvriendelijk, recycleerbaar

lBuiten verpakking van golfkarton / folie

l Gevormde delen van geschuimd polystyreen

l Folies en zaken van polyetheen (PE)

Liquidatie/afdankenvanhetapparaat

Indien u van het product geen gebruik meer wenst te

maken, voor het afdanken snijd het netsnoer door.

Tevens verwijder of zet de sluiting buiten werking

zodat kinderen zich niet in het oude apparaat kunnen

Het apparaat wordt voorzien van

het symbool volgens de Europese

Richtlijn 2002/96/EC. Deze sym-

bolen wijzen erop dat dit product

na de periode van gebruik niet als

huisafval mag worden behandeld.

De gebruiker moet het echter naar

een plaats brengenwaar elektri-

sche en elektronische apparatuur

wordt gerecycled. Voor meer de-

tails in verband met het recyclen

van dit product, neemt u het best contact op met

de gemeentelijke instanties, bedrijven of winkels,

die met het verzamelen van afgedankte apparaten

Als u ervoor zorgt dat afgedankte electronische en

electrische apparaten op de correcte manier wor-

den verwijderd, voorkomt u mogelijke voor mens en

milieu negatieve gevolgen die zich zouden kunnen

voordoen in geval van aanwezigheid van gevaarlijke

onderdelen en het verkeerd bewaren en afvalbe-

Toegelatenomgeving-

SN van +10°C tot +32°C N van +16°C tot +32°C ST van +16°C tot +38°C T van +16°C tot +43°C Informatie over de klimaatklasse staat op de typeplaatje. Deze geeft aan in welke omgevingstemperatuur

(dwz. ruimte, waarin hij staat) het product optimaal (correct) werkt.59

BAU UND AUSSTATTUNG DES GERÄTES Ausstattung UM130.3 AA / UKS 16158

Glazen plaat over groentelade 1

Soort binnenverlichting Gloeilamp

4 Glazen plaat over groentelade

koel-vriescombinatie

Klasse volgens energielabel

Jaarlijks energieverbruik

Gebruiksinhoud netto Inhoud van de

Gebruiksinhoud netto Inhoud van de

Sterren van de diepvriesgedeelte

Bewaartijd bij stroomuitval

Hoogte x Breedte x Diepte

Gewicht van het toestel (kg)

TECHNISCHE KARAKTERISTIEK NL

Cijfer A++/A+ (=laag verbruik) tot G (=hoog verbruik).

Energieverbruik per jaar in kWh, volgens DIN EN 153. In de praktijk kunnen afwijkingen ontstaan, die

afhankelijk van de gebruikswijze en opstelling van het apparaat zijn.

*= bewaarruimte met ong. -6°C

(**) = bewaarruimte met ong. -12°C

(***) = bewaarruimte van ingevroren producent met ong. -18°C

(*/***) = invriesruimte met temperatuur. -18°C of lager

Betekent, dat bij ‘normale’ omgevingstemperatuur de ingestelde temperatuur kan worden bereikt en beho-

uden. Indien de omgevingstemperatuur aanzienlijk omlaag gaat, werkt het apparaat niet zo vaak, wat tot

ongewenste temperatuurverhooging kan leiden.1

OMDRAAIEN VAN DE DRAAIRICHTING VAN DE DEUR

6. Draai de twee schroeven los waarmee het onderste scharnier van de deur van het apparaat

is bevestigd (afb. 5). Wees bijzonder voorzichtig en houd de deur van het apparaat met uw

7. Schuif het onderste scharnier van de deur terwijl u de deur vasthoudt en haal vervolgens de

deur van het apparaat (afb. 6).

8. Draai de twee schroeven los waarmee het bovenste scharnier aan de koelkast is bevestigd

evenals de twee schroeven waarmee het onderste scharnier aan de koelkast is bevestigd (afb.

9. Maak de bovenste en het onderste scharnier met de schroeven vast aan de andere kant van

de koelkast (afb. 8). Het bovenste scharnier moet als onderste scharnier aan de andere kant

worden gemonteerd, het onderste scharnier moet daarentegen als bovenste scharnier aan de

andere kant worden gemonteerd.

Plaats de deur bij openstaande scharnieren evenwijdig tegen de koelkast en schroef de schar-

nieren vast met de corresponderende schroeven. Neem hierbij de grootst mogelijke voorzich-

INBOUW VAN HET APPARAAT Het apparaat moet geïnstalleerd worden door een gekwaliceerd installateur. Het apparaat moet

worden ingebouwd in een meubel (afb. 10). Nadat u het apparaat op de juiste plaats heeft gezet,

regelt u de hoogte van apparaat door de verstelbare voetjes in of uit te draaien. Indien noodzakelijk

moeten twee naast elkaar staande Amica-apparaten met elkaar worden verbonden met vastge-

schroefde verbindingsplaatjes en in de kast worden geplaatst (afb. 11). In het bovengedeelte van

het apparaat bevindt zich een speciale lijst. Deze kunt u vastmaken aan de onderkant van het

bovenblad van het kastje met de meegeleverde schroeven (afb. 16). De sierlijst (plint) mag de

ventilatieopeningen die zich in het onderscherm van het apparaat bevinden niet bedekken. Zaag de

plint hiertoe op maat (afb. 17). U kunt de diepte van het scherm regelen door het in of uit te schuiven.

Wanneer u de juiste diepte van het scherm hebt ingesteld, draait u met een kruiskopschroeven-

draaier de montageschroeven (in de openingen aan beide zijden van scherm) aan, waardoor het

scherm permanent is bevestigd (afb. 18).

MONTAGE VAN DE FRONTEN OP DE DEUR VAN HET APPARA-

Leg de montagelijst op het front en plaats hem in de juiste positie (afb. 12). De afstand tussen het

deurfront en de onderkant van het werkblad dient 5 mm te bedragen (afb. 13). Bevestig de montagelijst

met behulp van de meegeleverde schroeven. Haal de bescherming van de montagelijst en schroef

twee speciale schroeven (2) in de koelkastdeur (afb. 14). Bevestig het front met de montagelijst op de

deur van het apparaat. Verzeker het meubelfront met de corresponderende moeren (item 3, afb. 14).

Zorg ervoor dat de plaatsing van het meubelfront juist is ten opzichte van het apparaat (afb. 15). Maak

het meubelfront met de meegeleverde schroeven vast aan de onderkant van de deur van het apparaat

(afb. 15). Doe de bescherming van de montagelijst weer terug op zijn originele plaats.

1. Haal de stekker uit het stopcontact voordat u de draairichting van de deur gaat veranderen.

2. Verwijder alle voedingsmiddelen uit het apparaat.

3. Verwijder de afsluitdopjes die zich aan de voorkant van de koelkast bevinden (afb. 1, afb.

4. Draai de twee schroeven los waarmee het bovenste scharnier van het apparaat is bevestigd

(afb. 3). Wees bijzonder voorzichtig en houd de deur van het apparaat in verticale positie.

5. Schuif het bovenste scharnier van de deur terwijl u de deur met uw andere hand vasthoudt

Weeshierbijbijzondervoorzichtig,eenscharnierdatopverkeerdewijzevande

deurwordt geschovenkan zichsluiten enernstig lichamelijkletsel veroorza-
