NÁVOD K OBSLUZE UVKS 16149 AMICA

ZMĚNA SMĚRU OTEVÍRÁNÍ DVÍŘEK 77

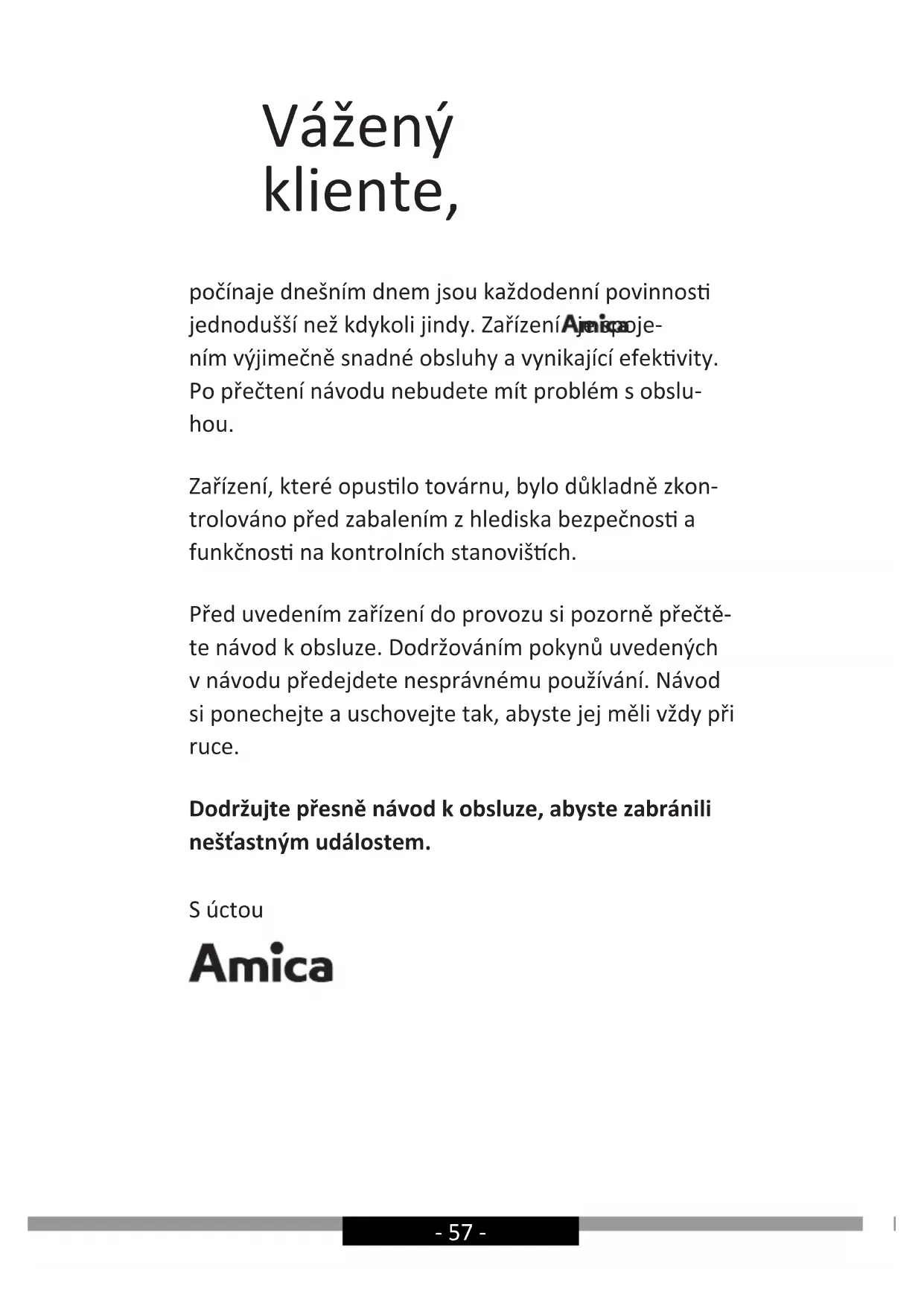

počínaje dnešním dnem jsou každodenní povinnos

jednodušší než kdykoli jindy. Zařízení je spoje-

ním výjimečně snadné obsluhy a vynikající efekvity.

Po přečtení návodu nebudete mít problém s obslu-

Zařízení, které opuslo továrnu, bylo důkladně zkon-

trolováno před zabalením z hlediska bezpečnos a

funkčnos na kontrolních stanovišch.

Před uvedením zařízení do provozu si pozorně přečtě-

te návod k obsluze. Dodržováním pokynů uvedených

v návodu předejdete nesprávnému používání. Návod

si ponechejte a uschovejte tak, abyste jej měli vždy při

Dodržujte přesně návod k obsluze, abyste zabránili

nešťastným událostem.

POKYNY TÝKAJÍCÍ SE BEZ-

• Přístroj je určen výhradně pro domácí použití.

• Výrobce si vyhrazuje možnost provádění změn

neovlivňujících fungování spotřebiče.

• Některé zápisy v tomto návodu jsou sjednocené

pro chladicí spotřebiče různých typů, (pro chlad-

ničky, chladničky/mrazničky anebo mrazničky.

Informace na téma druhu Vašeho spotřebiče se

nachází v Technickém listu připojenému k výrob-

• Wýrobce nenese odpovědnost za škody vzniklé

nedodržováním zásad obsažených v tomto návo-

• Prosíme o uschování tohoto návodu za účelem

jeho využití v budoucnu nebo předání eventuál-

nímu dalšímu uživateli.

• Tento spotřebič není určen k používání osobami

(včetně dětí) s omezenou schopností fyzickou,

citovou nebo psychickou a také osobami, které

jsou nezkušené a neznalé spotřebiče, ledaže to

probíhá pod dohledem nebo podle návodu k ob-

sluze spotřebiče, poskytnutého osobami odpoví-

dajícími za jejich bezpečnost.

• Je třeba věnovat zvláštní pozornost tomu, aby

spotřebič nepoužívaly děti ponechané bez dohle-

du. Je třeba jim zakázat hrát si se spotřebičem.

Není jim dovoleno sedat si na výsuvné součásti a

zavěšovat se na dveře.

• Chladnička-mraznička funguje správně v okolní

teplotě, která je uvedená v tabulce s technickou

specikací. Nepoužívejte ji ve sklepě, síni, a v ne-

ohřívané chatě na podzim i v zimě.

• Během umísťování, přesouvání, zvedání se nemá

chytat za madla dveří, tahat za odpařovací kon-

denzátor na zadní straně chladničky a také dotý-

kat kompresorové jednotky.- 59 -

• Chladnička s mrazničkou se nemá naklánět v

úhlu nad 40° od středové osy během přepravy,

přenášení nebo umísťování. Pokud vznikla taková

situace, spotřebič se může zapnout po uplynutí

minimálně 2 hodin od jeho umístění (obr. 2).

• Před každou údržbovou činností je třeba vytáh-

nout zástrčku ze síťové zásuvky. Nemá se tahat

za kabel, ale chytat za kostru zástrčky.

• Slyšitelné zvuky jako bublání nebo praskání jsou

způsobeny roztahováním a smršťováním součástí

v důsledku teplotních změn.

• S ohledem na bezpečnost se spotřebič nemá

opravovat svépomocí. Opravy prováděné osoba-

mi, které nemají požadované kvalikace, mohou

vytvořit vážné nebezpečí pro uživatele spotřebiče

• V případě poškození chladicího okruhu je třeba

na několik minut vyvětrat místnost, ve které se

nachází spotřebič (tato místnost musí mít ales-

poň 4m³; pro spotřebič s izobutanem /R600a).

• Výrobky, i když jen částečně rozmrazené, nelze

• Nápoje v lahvích a plechovkách, zejména nápoje

sycené oxidem uhličitým, se nemají uchovávat v

mrazicím prostoru mrazničky. Plechovky a lahve

• Nemají se dávat do úst zmrazené výrobky ihned

po vyjmutí z mrazničky (zmrzliny, kostky ledu,

atp.), jejich nízká teplota může způsobit bolesti-

• Je třeba dávat pozor, aby nedošlo k poškození

chladicího okruhu, např. napíchnutí kanálků kon-

denzátu na výparníku, zalomení trubek. Vstřiko-

vané chladicí médium je hořlavé. V případě vnik-

nutí do očí je třeba vypláchnout je vodou a ihned

• Jestliže bude napájecí vodič poškozený, musí být

vyměněný v specializovaném opravářském pod-

• Spotřebič slouží k přechovávání potravin, nepou-

žívejte ho k jiným cílům.

• Spotřebič úplně odpojte od napájení (vytáhnutím

zástrčky ze síťové zásuvky) v případě provádě-

ní takových činností, jakými jsou čištění, údržba

anebo změna místa ustavení

• To zařízení může být používané dětmi ve věku

8 let a staršími, osoby s omezenými fyzickými

anebo mentálními schopnostmi, jak rovněž oso-

by bez zkušenosti a bez znalosti zařízení mohou

konvici používat, pokud jsou dozorované anebo

byly instruované ohledně obsluhy zařízení bez-

pečným způsobem a znají ohrožení spojené s po-

užíváním zařízení. Děti si nemohou se zařízením

hrát. Čištění a konzervace zařízení nemůže být

vykonávaná dětmi, ledaže skončily 8 let a mají

dohled zodpovědné osoby.

• Pro získání více místa v mrazničce, je možné z

ní vyjmout zásuvky a umisťovat produkty bez-

prostředně na policích. Neovlivňuje to termickou

a mechanickou charakteristiku výrobku. Určený

obsah mrazničky byl vypočítaný s vyjmutými zá-

VÝSTRAHA: Nebezpečí požáru / hořlavé

• Děti ve věku od 3 do 8 let mohou vkládat a vyklá-

dat produkty s chladícího zařízení.

Aby nedošlo ke kontaminaci potravin je nutné dodr-

žovat následující pravidla:

• Otevírání dveří na delší dobu, může způsobit

značné zvýšení teploty v prostorách zařízení.

• Pravidelné čištění povrchů, které přicházejí do

styku s potravinami a v závislosti na přítomnosti

dostupné odvodňovací instalace.

• Uchovávat syrové maso a ryby ve vhodných ná-

dobách v lednici, aby nepřišly do styku s ostatní-- 61 -

mi potravinami a nekapalo z nich na jiné potra-

• Dvouhvězdičkové prostostory mrazničky slouží

k uchovávání dříve zmražených potravin, pře-

chovávání nebo mražení zmrzliny anebo mražení

• Jednohvězdičkové, dvouhvězdičkové a tříhvěz-

dičkové prostory, neslouží k mražení čerstvých

Vajíčka, vařené potraviny, zabalené potraviny,

ovoce a zelenina, mléčné výrobky, moučníky,

nápoje a jiné produkty, které nejsou vhodné k

Mořské plody (ryby, krevety, měkkýše), sladko-

vodní produkty a masné výrobky (doporučeno

3 měsíce, čím delší doba uskladnění, tím méně

chutný a výživný bude produkt), vhodné na mra-

žené čerstvé produkty.

Mořské plody (ryby, krevety, měkkýše), sladko-

vodní produkty a masné výrobky (doporučeno

3 měsíce, čím delší doba uskladnění, tím méně

chutný a výživný bude produkt), nevhodné na

mražené čerstvé produkty.

Mořské plody (ryby, krevety, měkkýše), sladko-

vodní produkty a masné výrobky (doporučeno

2 měsíce, čím delší doba uskladnění, tím méně

chutný a výživný bude produkt), nevhodné na

mražené čerstvé produkty.

Mořské plody (ryby, krevety, měkkýše), sladko-

vodní produkty a masné výrobky (doporučeno

1 měsíc, čím delší doba uskladnění, tím méně

chutný a výživný bude produkt), nevhodné na

mražené čerstvé produkty.

Čerstvé vepřové maso, hovězí maso, ryby, kuřecí

maso, některé balené zpracované produkty, atd.

(doporučená spotřeba, ve stejný den, nejlé-

pe nejpozději do maximálně 3 dnů). Částečně

balené a zpracované produkty (produkty, které

nejsou vhodné k mražení)- 62 -

7 Chladící prostor 2≤+3

Čerstvé/mražené vepřové maso, hovězí maso,

kuřecí maso, sladkovodní produkty, atd. (7 dnů

pod 0°C, nad 0°C doporučena je spotřeba toho

samého dne, nejlépe maximálně v průběhu 2

dnů). Mořské plody (pod 0°C po dobu 15 dní, ne-

doporučuje se uchovávání v teplotě nad 0°C)

Čerstvé vepřové maso, hovězí maso, ryby,

kuřecí maso, vařené produkty, atd. (doporučená

spotřeba, ve stejný den, nejlépe nejpozději do

+5≤+20 Červené, bílé, perlivé víno atd.

• Upozornění: je nutné uchovávat produkty shod-

ně s doporučením pro prostory, nebo dle teploty

uchovávání produktů.

• Pokud chladící zařízení nebude využíváno a bude

prázdné po delší dobu, je nutno ho vypnout, roz-

mrazit, umýt, vysušit a ponechat s otevřenými

dveřmi, aby předejít plísním uvnitř zařízení.

• Čištění dávkovače vody (pro produkty s dávkova-

čem vody): Vyčistit nádoby na vodu pokud neby-

ly používány přes 48 hodin; pokud voda nebyla

vypuštěna přes 5 dní, opláchnout vodní instalace

připojenou k vodovodní síti.

• Minimální období, v němž jsou dostupné náhrad-

ní díly potřebné na opravu spotřebiče, činí 7 nebo

10 let podle druhu a určení náhradního dílu a je

v souladu s Nařízením komise (EU) 2019/2019.

• Seznam náhradních dílů a procedura objednávání

jsou k dispozici na webových stránkách výrobce,

dovozce nebo oprávněného zástupce.

• Další informace o výrobku se nacházejí v unijní

databázi výrobků EPREL na adrese https://eprel.

ec.europa.eu. Informace lze získat načtením QR

kódu z energetického štítku nebo zadáním mode-

lu výrobku z energetického štítku do vyhledávače

EPREL https://eprel.ec.europa.eu/- 63 -

INSTALACE A PROVOZNÍ

PODMÍNKY SPOTŘEBIČE Toto chladicí zařízení je určeno k provozu jako vestavné.

Instalace před prvním spuštěním

• Výrobek je třeba rozbalit, odstranit lepicí pásky zajišťující dveře a vy-

bavení. Eventuální zbytky lepidla je možno odstranit jemným čisticím

• Polystyrénové části obalu se nemají vyhazovat. V nutném případě

opětovného převozu je třeba chladničku s mrazničkou zabalit do

částípolystyrénu a fólie a také zajistit lepicí páskou.

• Vnitřní prostor spotřebiče a také součásti vybavení je třeba vymýt

vlažnou vodou s přídavkem.

• Chladničku s mrazničkou je třeba umístit na rovný, vodorovný a sta-

bilní podklad, do suché, větrané místnosti, kde nesvítí slunce, v po-

vzdálí od tepelných zdrojů takových jako kuchyň, radiátor ústředního

topení, trubka ústředního topení, rozvod teplé vody atp.

• Na vnějším povrchu výrobku se může nacházet ochranná folie, kte-

rou je zapotřebí odstranit.

• Vodorovné ustavení spotřebiče je třeba upravit zašroubováním 2 na-

stavitelných předních nožek (obr. 3)

• Pro zabezpečení svobodného otevírání dvířek, je vzdálenost mezi

boční stranou výrobku (ze strany závěsů dvířek), a stěnou místnosti

představena na výkresu obr. 5.*

• Je třeba se postarat o vhodnou ventilaci místnosti a dostatečnou cir-

kulaci vzduchu v prostoru okolo spotřebiče (obr. 6).*

Minimální vzdálenosti od tepelných zdrojů

• od elektrických, plynových sporáků a jiných - 30 mm,

• od plynových nebo uhelných kotlů - 300 mm,

• od vestavěných trub - 50 mm

Pokud není možné dodržení výše stanovených vzdáleností, je třeba pou-

žít vhodnou izolační desku.

• Zadní stěna chladničky a zejména kondenzátor a jiné součásti chladi-

cího oběhu se nemohou dotýkat jiných součástí, které mohou způso-

bit poškození, zvláště (s trubkou CO a přivádějící vodu).

• Není přípustná jakákoliv manipulace se součástmi agregátu. Je tře-

ba věnovat mimořádnou pozornost tomu, aby nedošlo k poškození

kapilární trubky, která je viditelnáv kompresorovém prostoru. Tato

trubka nemůže být ohýbána, narovnávána ani kroucena.

• Poškození kapilární trubky uživatelem způsobuje ztrátu nároků vy-

plývajících ze záruky (obr. 8).

• Ve vybraných modelech se úchyt dvířek nachází uvnitř výrobku a je

nutné ho přišroubovat vlastním šroubovákem.- 64 -

• Před připojením se doporučuje nastavit otáčecí kolečko regulátoru

teploty do polohy „OFF” anebo jiné, způsobující odpojení spotřebiče

od napájení (viz strana s popisem ovládání).

• Spotřebič je třeba připojit k síti střídavého proudu 220-240V/ 50Hz-

správně zapojenou elektrickou zásuvkou s uzemněním a jištěnou 10

• Uzemnění spotřebiče je vyžadováno právními předpisy. Výrobce se

zříká jakékoliv odpovědnosti z titulu eventuálních škod, které mohou

utrpět osoby nebo předměty v důsledku nesplnění povinností stano-

vených tímto předpisem.

• Nesmí se používat spojovací články, několikanásobné zásuvky (roz-

váděče), dvoužilové prodlužovací kabely. Pokud je nutné použití pro-

dlužovacího kabelu, může to být pouze prodlužovací kabel s ochran-

ným kolíkem, jednozásuvkový, který má bezpečnostní atest VDE/GS.

• Pokud bude použit prodlužovací kabel (s ochranným kolíkem, který

má bezpečnostní značku), pak jeho zásuvka musí být umístěna v

bezpečné vzdálenosti od dřezů a nemůže být vystavena na zalití vo-

dou a různými odpady.

• Údaje jsou uvedené na výkonovém štítku umístěném dole na vnitřní

stěně chladicího prostoru chladničky**.

Odpojení od napájení

Je třeba zajistit možnost odpojení spotřebiče od elektrické sítě vytaže-

ním zástrčky nebo vypnutím dvojpólového vypínače (obr. 9).

KLIMATICKÁ TŘÍDA Informace o klimatické třídě spotřebiče se nachází na výkonovém štít-

ku. Štítek stanoví, při jaké okolní teplotě(tj. místnosti, ve které pracu-

je) spotřebič funguje optimálně (správně).

Přípustná okolní teplota

Chladicí zařízení je určeno k provozu v teplotě

okolí v rozsahu 10 °C až 32 °C N normální

Chladicí zařízení je určeno k provozu v teplotě

okolí v rozsahu 16 °C až 32 °C ST subtropická

Chladicí zařízení je určeno k provozu v teplotě

okolí v rozsahu 16 °C až 38 °C T tropická

Chladicí zařízení je určeno k provozu v teplotě

okolí v rozsahu 16 °C až 43 °C

* Netýká se spotřebičů do vestavění

** V závislosti od modelu- 65 -

Zařízení bylo po dobu přepravy za-

bezpečeno proti poškození. Po vy-

balení zařízení odstraňte části obalu

způsobem, který neohrožuje životní

Všechny materiály použité na obal

jsou stoprocentně neškodné pro ži-

votní prostředí a jsou vhodné pro zpětné získání a

byly označeny příslušným symbolem.

Upozornění! Obalové materiály (polyetylenové sáč-

ky, pěnový polystyren apod.) nenechávejte při vy-

balování v dosahu dětí.- 66 -

LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ

Toto zařízení je označeno v souladu s

evropskou směrnicí 2012/19/ES. Ta-

kové označení znamená, že toto zaří-

zení se po ukončení životnosti nesmí

vyhazovat společně s jiným domác-

Uživatel je povinen odevzdat jej do

sběrny použitých elektrických a elektronických za-

řízení. Provádějící sběr, včetně místních sběren, ob-

chodů a obecních úřadů, tvoří systém umožňující

odevzdávání těchto zařízení.

Příslušné nakládání s použitými elektrickými a elek-

tronickými zařízeními zabraňuje negativním násled-

kům pro lidské zdraví a životní prostředí, vznikajícím

z přítomnosti nebezpečných složek a nesprávného

skladování a zužitkování takových zařízení.- 67 -

Ovládací panel je znázorněn na obrázku 10, pro připomenutí se nachází

Regulace teploty uvnitř zařízení

Změna nastavení otočného regulátoru změní teplotu v zařízení:

Poloha OFF/0 Zařízení vypnuto

V zařízení převládá nevyšší teplota (uvnitř je

Položka 2–5 V zařízení převládá průměrná teplota

V zařízení převládá nejnižší teplota (uvnitř je

• Knoík termostatu na vašem zařízení může být nastaven jinak než

v tomto popisu. Obecný princip jeho fungování je popsán výše.

• Pokud na knoíku vašeho zařízení chybí poloha označená jako „OFF“

nebo „0“, můžete zařízení úplně vypnout vytažením napájecího ka-

belu ze zásuvky. Před odpojením nastavte nejnižší hodnotu na ter-

Další informace o teplotě

• Teplotu uvnitř zařízení ovlivňuje mnoho faktorů. Nastavení knoíku

závisí mimo jiné na okolní teplotě, intenzitě slunečního záření, čet-

nosti otevírání dvířek zařízení, množství potravin. Nastavení knoíku

do střední polohy je ve většině případů nejoptimálnější.

• Prostory se nemají naplňovat před jejich ochlazením (min. po 4 hod.)

• Z důvodu změny ročního období se nemá měnit nastavení teploty.

Zvýšení teploty okolí bude zjištěno čidlem a kompresor bude auto-

maticky uveden do provozu po delší časové období za účelem udržení

nastavené teploty ve vnitřním prostoru.

• Nevelké změny teploty jsou normálním jevem a mohou se vyskyto-

vat například během uchovávání velkého množství čerstvých výrob-

ků v chladničce anebo když dveře zůstaly otevřené po delší dobu.

Toto nebude mít vliv na potravinářské výrobky a teplota se rychle

vrátí na úroveň nastavení.

Tato kapitola se týká zařízení továrně vybavených zářivkovým osvětle-

ním a vybraných zařízení vybavených LED osvětlením v podobě žárovky

• Nastavte knoík do polohy „OFF“, pak vytáhněte zástrčku ze síťové

• Demontujte kryt žárovky a sejměte jej (obr. 18).

• Vyměňte žárovku za novou se stejnými parametry, jaké má továrně

namontovaná žárovka v zařízení (220–240 V, patice E14, maximální

rozměry baňky: průměr – 26 mm, délka 55 mm).

• Namontujte kryt žárovky.

• Nepoužívejte žárovky s nižším nebo vyšším výkonem, používejte

pouze žárovky s výše uvedenými parametry.

• Použité osvětlení nepoužívejte k osvětlování domácích prostor.

• Pokud v tomto návodu neexistuje obrázek označený jako 18, výměnu

osvětlení musí provést kvalikovaný elektrikář.- 69 -

OBSLUHA A FUNKCE Uchovávání potravin v chladničce a mrazničce

• Výrobky je třeba vkládat na talířcích, v nádobách nebo zabalené do

• Rovnoměrně rozložit na plochách polic.

• Je třeba si všimnout, zda se potraviny nedotýkají zadní stěny, pokud

ano, tehdy to může způsobit usazení námrazy nebo navlhnutí potra-

• Do chladničky se nemají vkládat nádoby s horkým obsahem.

• Potraviny snadno přijímající cizí pachy, takové jako máslo, mléko,

tvaroh a také takové, které mají intenzívní vůni např. ryby, uzeniny,

sýry – je třeba ukládat na police zabalené do fólie nebo v hermeticky

uzavřených nádobách.

• Uchovávání zeleniny obsahující velké množství vody způsobuje osa-

zování vodní páry nad nádobami na zeleninu; toto nevadí správnému

fungování chladničky.

• Před vložením zeleniny do chladničky je třeba ji dobře osušit.

• Přílišná vlhkost zkracuje dobu uchovávání zeleniny, zejména listnaté.

• Zeleninu je třeba uchovávat nemytou. Mytí odstraňuje přirozenou

ochranu a proto je lépe umýt zeleninu těsně před požitím.

• Doporučuje se vkládání výrobků do přirozené hranice naplnění (obr.

3. Přirozená hranice naplnění

• Připouští se ukládání výrobků na drátěných policích mrazničky.*

• Připouští se vysunutí výrobků na polici o 20-30 mm od přirozené

• Pro zvýšení naplňovacího prostoru a uložení produktů v komoře na

dně do maximální výšky je možné odstranit dolní koš.*

Zmrazování výrobků**

• Zmrazovat je možno prakticky všechny potravinářské výrobky s vý-

jimkou zeleniny konzumované v syrovém stavu, např. zelený salát.

• Ke zmrazování se používají pouze potravinářské výrobky nejvyšší

kvality, rozdělené na porce určené pro jednorázovou spotřebu.

• Produkty je nutné balit do materiálů bez zápachu, odolné vůči vnikání

vzduchu a vlhkosti a nereagující na tuky. Nejlepšími materiály jsou:

sáčky nebo archy z polyetylenové a hliníkové folie.

• Obal musí být těsný a těsně přiléhat k zmrazeným výrobkům. Nepo-

užívejte skleněné nádoby.

• Čerstvé a teplé potravinářské výrobky (při okolní teplotě) vložené za

účelem zmrazení se nemají dotýkat již zmrazených potravin.

• Doporučuje se, aby se během 24 hodin do mrazničky nevkládalo na-

jednou více čerstvých potravin, než je uvedeno v tabulce.

• Pro zachování dobré kvality zmrazovaných výrobků se doporučuje

přeskupit zmrazené výrobky nacházející se ve střední části mraznič-- 70 -

ky tak, aby se nedotýkaly výrobků, které ještě nejsou zmrazené.

• Doporučujeme zmrazené porce přesunout na jednu stranu mrazicího

prostoru a čerstvé porce ke zmrazení uložit na opačné straně a ma-

ximálně přisunout k zadní a boční stěně.

• Do zmrazování výrobků používejte prostoru, který je označen

• Je třeba pamatovat, že na teplotu mrazicího prostoru mrazničky mají

vliv mimo jiné: okolní teplota, stupeň naplnění potravinářskými vý-

robky, četnost otevírání dveří, tloušťka námrazy v mrazničce, nasta-

• Kdyby po zavření dveří mrazicího prostoru mrazničky nešly dveře

ihned zpět otevřít, doporučujeme počkat 1 až 2 minuty, až bude

vzniklý podtlak vyrovnán.

Doba uchovávání zmrazených výrobků je závislá na jejich kvalitě v čers-

tvém stavu před zmrazením a také na teplotě uchovávání. Při zachování

teploty -18°C nebo nižší jsou doporučeny následující doby uchovávání:

Komora rychlého chlazení neslouží k přechovávání chlazených pokrmů. V

této komoře je možné vyrábět a přechovávat kostky ledu.

Upozornění: Nemá-li zařízení mrazicí prostor

není vhodné ke zmrazování potravin.

* Týká se spotřebičů s komorou mrazničky v dolní části spotřebiče

** Týká se spotřebičů majících komoru mrazení

***Netýká se spotřebičů vybavených komorami zmrazování označených

JAK EKONOMICKY POUŽÍVAT CHLADNIČKU Praktické porady

• Neumisťujte chladničku ani mrazničku poblíž ohřívačů, sporáků ane-

bo je nevystavujte na bezprostřední působení slunečních paprsků.

• Přesvědčte se, že ventilační otvory nejsou zakryté. Jednou anebo

dvakrát ročně z nich odstraňte prach a očistěte je.

• Zvolte příslušnou teplotu: teplota 6 až 8°C v chladničce jak rovněž

-18°C v mrazničce je postačující

• Při výjezdu na dovolenou, náleží zvýšit teplotu v chladničce.

• Dvířka chladničky anebo mrazničky otevírejte pouze tehdy, pokud to

je nutné. Je dobré mít informace, jaké potraviny jsou přechovávané

v chladničce a kde přesně se nacházejí. Nespotřebované potraviny je

zapotřebí co nejrychleji schovat zpátky do chladničky anebo mraznič-

ky, dokud se nezahřejí.

• Pravidelně vytírejte vnitřek chladničky hadříkem navlhčeným jem-

ným detergentem. Spotřebič bez funkce automatického rozmrazová-

ní, pravidelně rozmrazujte. Nedovolte vytvoření se vrstvy jinovatky

• Těsnění kolem dvířek udržujte v čistotě, v opačném případě se dvířka

nebudou úplně zavírat. Poškozené těsnění musíte vždy vyměnit.

Co znamenají hvězdičky?

Teplota nepřekračující -6°C postačí pro přechovávání zmra-

zených potravin přibližně jeden týden. Zásuvky anebo ko-

mory označené jednou hvězdičkou jsou (nejčastěji) v laci-

nějších chladničkách.

V teplotě nižší než -12°C je možné přechovávat potraviny v

čase 1-2 týdnů bez ztráty chuťových vlastností. Není posta-

čující pro zmrazování potravin.

Hlavně používané do zmrazování potravin v teplotě nižší

než -18°C. Umožňuje zmrazení čerstvých potravin hmot-

Tak označený spotřebič umožňuje přechovávání potravin v

teplotě nižší než -18°C a zmrazování většího množství po-

S ohledem na přirozenou cirkulaci vzduchu, se v komoře chladničky

nacházejí různé teplotní zóny:

Nejchladnější prostor se nachází bezprostředně nad zásuvkami se zele-

ninou. V tomto prostoru přechovávejte choulostivé a snadno kazící se

- ryby, maso, drůbež,

- uzeniny, uvařené pokrmy,

- pokrmy anebo upečené produkty obsahující vejce anebo smetanu,

- čerstvé zákusky, směsi zákusků,

- balenou zeleninu a jiné čerstvé potraviny s etiketou přikazující přecho-

vávání v teplotě cca 4°C.

• Nejtepleji je v horní části dvířek. Zde se nejlépe přechovávají sýry a

Produkty, které by neměly být přechovávané v chladničce

• Ne všechny produkty jsou vhodné do přechovávání v chladničce. Pa-

- ovoce a zelenina citlivá vůči nízkým teplotám, jako na příklad banány

Příklad rozmístění produktů v spotřebiči (Obr. 12).

Aby se dosáhlo co nejlepší konzervace potravin po co nejdelší dobu a

předešlo se tak plýtvání jimi, je třeba rozmístit potraviny tak, jak je

ukázáno na obr. č. 12. Tento obrázek navíc ukazuje uspořádání zásuvek,

košíků a poliček, které chladicímu zařízení dovoluje využít energii co

Uchovávání potravin ve vhodných podmínkách a teplotě prodlouží jejich

trvanlivost a optimalizuje se tak i spotřeba elektrické energie. Rozsah

vhodných teplot by se měl nacházet na obalech nebo štítcích potravin.- 73 -

ÚDRŽBA K čištění pláště a umělohmotných částí výrobků nikdy nepoužívejte roz-

pouštědel, jak rovněž ostrých, brusných čistících přípravků (např. prášků

anebo čistících past)! Používejte pouze tekuté jemné mycí prostředky,

jak rovněž měkké hadříky. Nepoužívejte houbičky.

Odmrazování chladničky***

• Na zadní straně chladničky vzniká námraza, která je odstraňována

automaticky. Během odmrazování se mohou spolu s kondenzátem do

otvoru žlábku dostávat nečistoty. Toto může způsobit ucpání otvoru.

V takovém případě je třeba otvor lehce protlačit čističem trubek (obr.

• Spotřebič pracuje cyklicky: chladí (tehdy se na zadní stěně tvoří

námraza), následovně se odmrazuje (kondenzát stéká po zadní stě-

• Před započetím čištění je třeba bezpodmínečně odpojit spotřebič od

napájení vytažením zástrčky ze síťové zásuvky, vypnutím nebo vy-

šroubováním pojistky. Je nepřípustné, aby se voda dostala do řídícího

panelu nebo osvětlení.

• K rozmrazování nedoporučujeme používat prostředky ve spreji. Mo-

hou způsobit vznik výbušných směsí, obsahovat ředidla, která mo-

hou poškodit plastové části spotřebiče a dokonce být nebezpečné pro

• Je třeba dávat pozor, aby voda používaná k mytí pokud možno nes-

tékala odtokovým otvorem do odpařovací misky.

• Celý spotřebič s výjimkou těsnění dveří je třeba mýt jemným čisti-

cím prostředkem. Těsnění ve dveřích je třeba vyčistit čistou vodou a

• Je třeba důkladně umýt všechny součásti výbavy (nádoby na zeleni-

nu, dveřní regály, skleněné police atd.).

Odmrazování mrazničky**

• Odmrazování mrazicího prostoru se doporučuje spojit s mytím spo-

• Větší nahromadění ledu na mrazicích plochách ztěžuje provozní účin-

nost spotřebiče a způsobuje větší spotřebu elektrické energie.

• Doporučujeme odmrazovat spotřebič alespoň jedenkrát nebo dvakrát

• Pokud se uvnitř nacházejí výrobky, je třeba nastavit otočný knoík do

polohy max. asi 4 hodiny před plánovaným rozmrazením. Toto zajistí

možnost uchovávání výrobků při okolní teplotě po delší dobu.

• Po vyjmutí potravin z mrazničky je třeba je vložit do misky, zabalit

do několika vrstev novinového papíru, zavinout do deky a uchovávat

• Rozmrazování mrazničky má být provedeno pokud možno rychle.

Delší uchovávání výrobků při okolní teplotě zkracuje dobu jejich po-

Pro odmrazení mrazicího prostoru mrazničky je třeba**

Nastavit otočný knoík termostatu do polohy ”OFF” / „0”, vytáhnout zá-

Otevřít dveře, vyjmout výrobky.

Asi za půl hodiny je možno z hladkých povrchů stěn odstranit vrstvu

Umýt a vysušit vnitřek mrazničky.

Zapnout spotřebič podle příslušného bodu v návodu.

Automatické odmrazování chladničky****

Chladicí prostor chladničky byl vybaven funkcí automatického odmrazo-

vání. Přesto na zadní stěně chladicího prostoru chladničky může vznikat

námraza. Převážně se takto děje, když se v chladicím prostoru uchovává

mnoho čerstvých potravinářských výrobků.

Automatické odmrazování mrazničky****

Mrazicí prostor mrazničky byl vybaven funkcí automatického odmrazo-

vání (no-frost). Potraviny jsou zmrazovány chladicím systémem oběho-

vého vzduchu a vlhkost z mrazicí komory mrazničky je odváděna vně.

Ve výsledku v mrazničce nevzniká zbytečná námraza a výrobky k sobě

Ruční mytí mrazicího prostoru chladničky a mrazničky****

Prostor chladničky a mrazničky se doporučuje

umýt přinejmenším jednou za rok. Toto zabraňuje vzniku bakterií a ne-

příjemných zápachů. Celý spotřebič je třeba vypnout tlačítkem (1), vy-

jmout výrobky a prostory umýt vodou s přídavkem jemného čisticího

prostředku. Nakonec prostory vytřít hadříkem.

Vytahování a vkládání polic *****

Vysunout polici a potom vtlačit na doraz tak, aby západka police zasko-

čila do výřezu vodící lišty (obr. 15).

Vytahování a vkládání dveřního regálu *****

Nadzvednout regál, vytáhnout a nasadit shora zpět do požadované po-

V žádném případě se nesmí dávat do vnitřku mrazničky elektrický, fou-

kací ohřívač ani fén na vlasy.

** Týká se spotřebičů majících komoru mrazení

Netýká se spotřebičů s beznámrazovým systémem

*** Týká se spotřebičů majících komoru chladničky.

Netýká se spotřebičů s beznámrazovým systémem

**** Týká se spotřebičů vybavených beznámrazovým systémem

***** Netýká se mrazniček- 75 -

URČOVÁNÍ ZÁVAD Problém Možné příčiny Možná řešení

Přerušený obvod elektrické

- zkontrolovat, zda je zástr-

- zjistit, zda není poškozen

napájecí kabel spotřebiče

- zjistit, zda je v zásuvce

napětí – připojit jiný spo-

třebič např. stolní lampičku

- zjistit, zda je spotřebič

zapnutý – nastavit ter-

mostat do polohy vyšší než

Nefunguje osvětlení vnitřní-

Žárovka není dotažená

nebo je spálená(Ve spotře-

bičích se žárovkou).

- zkontrolovat předchozí

bod “Spotřebič nefunguje“

- dotáhnout nebo vyměnit

spálenou žárovku (Ve spo-

třebičích se žárovkou).

Nepřetržitý provoz spotře-

Nesprávné nastavení otoč-

- přetočit otočný knoík do

Zbývající příčiny jako v

bodě „Spotřebič příliš málo

chladí a/nebo mrazí“

- zkontrolujte podle před-

cházejícího bodu „Spotřebič

příliš málo chladí a/anebo

V dolní části chladničky

Odváděcí otvor vody je

- vyčistit odtokový otvor

(viz Návod k obsluze,

kapitola - „Odmrazování

Ztížená cirkulace vzduchu

- uložit potravinářské

výrobky a nádoby tak, aby

se nedotýkaly zadní stěny

Zvuky nevycházející z nor-

málního provozu spotřebiče

Spotřebič není správně - správně ustavit spotřebič

Spotřebič se dotýká nábyt-

ku a/nebo jiných předmětů

- spotřebič postavit volně

tak, aby se nedotýkal

Problém Možné příčiny Možná řešení

Teplota uvnitř chladničky

není dostatečně nízká nebo

Nesprávné nastavení otoč-

- přetočit otočný knoík do

Teplota okolního prostředí

je větší anebo menší od

teploty uvedené v tabulce

technické specikace spo-

- spotřebič je přizpůso-

bený do práce v teplotě,

která je uvedená v tabulce

s technickou specikací

Spotřebič stojí na naslu-

něném místě nebo blízko

- změnit místo ustavení

spotřebiče podle návodu k

Jednorázové naplnění

velkým množstvím teplých

- počkat asi 72 hodin na

vychlazení (zmrazení)

výrobků a dosažení poža-

dované teploty vnitřního

Ztížená cirkulace vzduchu

- uložit potravinářské

výrobky a nádoby tak, aby

se nedotýkaly zadní stěny

Ztížená cirkulace vzduchu

ze zadní strany spotřebiče

- odsunout spotřebič od

Dveře chladničky/mraznič-

ky jsou příliš často otevírá-

ny a/nebo zůstávají dlouze

- omezit četnost otevírání

dveří a/nebo zkrátit dobu,

po jakou dveře zůstávají

- výrobky a nádoby uložit

tak, aby neztěžovaly zaví-

Kompresor se zřídka zapíná

- zkontrolujte zda teplota

okolního prostředí není

menší než rozsah klimatic-

Špatně vložené těsnění

Během normálního používání chladícího zařízení mohou vystupovat růz-

né zvuky, které nemají žádný vliv na bezchybnou práci chladničky.

Zvuky, které se lehce odstraňují:

• hluk, kdy chladnička nestojí svisle - usměrněte nastavení pomocí na-

stavitelných nožiček vpředu. Můžete taktéž podložit pod rolky zezadu

měkkou látku, především v případě, že podlaha je provedená z pod-

• otírá se o sousední nábytek – přesuňte chladničku.

• skřípání zásuvek anebo poliček – vytáhněte a opětovně vložte zásuv-

• zvuky způsobené dotýkajícími se láhvemi – odsuňte láhve od sebe.

Zvuky, které mohou být slyšitelné během správné exploatace, vyplývají

z práce termostatu, kompresoru (připojení), chladící soustavy (chlazení

(smršťování a rozšiřování materiálu vlivem teplotních rozdílů, jak rovněž

průtoku chladícího médium).- 77 -

ZMĚNA SMĚRU OTEVÍRÁNÍ

1. Před změnou směru otevírání dvířek vytáhněte zástrčku ze zásuvky.

2. Vyprázdněte spotřebič z potravinářských produktů.

3. Odstraňte záslepky nacházející se na přední straně tělesa chladnič-

ky (výkr. 1, výkr. 2).

4. Vyšroubujte dva vruty připevňující horní závěs k dvířkům spotřebiče

(výkr. 3). Zachovejte zvláštní opatrnost, udržujte dvířka spotřebiče

5. Dvířka přidržte, odkloňte druhou rukou horní závěs od dvířek (výkr.

Zachovejte zvláštní opatrnost v průběhu provádění této činnosti, špatně

odkloněný závěs se může uzavřít a způsobit vážný úraz.

6. Vyšroubujte dva vruty připevňující dolní závěs k dvířkům spotřebiče

(výkr. 5). Zachovejte zvláštní opatrnost, přidržte dvířka spotřebiče

7. Přidržte dvířka, odkloňte druhou rukou dolní závěs, poté oddělte

dvířka od tělesa spotřebiče (výkr. 6).

8. Vyšroubujte dva vruty připevňující horní závěs do tělesa, jak rovněž

dva vruty připevňující dolní závěs k tělesu (výkr. 7).

9. Přišroubujte horní, jak rovněž dolní závěs příslušnými vruty na dru-

hé straně tělesa spotřebiče (výkr. 8). Horní závěs musí být namon-

tovaný na druhé straně tělesa jako dolní závěs, dolní závěs zase

musí být namontovaný na druhou stranu tělesa jako horní závěs.

10. Při otevřených závěsech umístěte dvířka souběžně k tělesu a

přišroubujte k nim závěsy odpovídajícími vruty, při zachovávání

zvláštní opatrnosti.

11. Přesvědčte se, že dvířka jsou vůči tělesu nastavená odpovídajícím

VESTAVĚNÍ SPOTŘEBIČE Instalaci spotřebiče by měl provést kvalikovaný instalatér. Spotřebič

musí být umístěný ve vestavné stěně (Výkr. 10). Po umístění spotřebiče

v naplánovaném místě, vyregulujte výšku spotřebiče zašroubováváním

anebo vyšroubováváním 4 regulovaných nožiček spotřebiče. Jestliže

je to nutné, sousední spotřebiče musí být vzájemně spojené úchytem

připevněným vruty a umístěné ve vestavné stěně (Výkr. 11). V horní

části spotřebiče se nachází speciální lišta, kterou připevněte do spodní

části horní desky skřínky pomocí příslušných vrutů nacházejících se v

montážní soupravě (Výkr. 16). Ozdobná lišta (sokl) nemůže zakrývat

ventilační otvory nacházející se v dolním krytu spotřebiče. Tuto lištu je

potřebné odpovídajícím způsobem přiříznout (Výkr. 17). Hloubku dol-

ního krytu můžeme regulovat jeho vytáhnutím anebo přitlačením. Po

správném nastavení hloubky krytu křížovým šroubovákem dotáhněte

montážní šrouby (nacházející se v otvorech na obou stranách lišty),

které způsobí připevnění krytu nastálo (Výkr. 18).- 78 -

MONTÁŽ CLONY DO DVÍŘEK SPOTŘEBIČE Přiložte montážní lištu do clony a příslušně ji ustavte (Výkr. 12). Vzdá-

lenost mezi clonou dvířek a spodní částí horní desky má být 5mm

(Výkr. 13). Připevněte montážní lištu pomocí příslušných vrutů nachá-

zejících se v montážním kompletu. Vytáhněte kryt připevnění lišty a

našroubujte dva speciální šrouby (2) do dvířek spotřebiče (Výkr. 14).

Připevněte clonu spolu s namontovanou montážní lištou na dvířka

spotřebiče. Zajistěte soupravu clony příslušnými maticemi (pozice 3,

Výkr. 14). Přesvědčte se, že nastavení soupravy clony vůči spotřebiči je

správné (Výkr. 15). Pomocí vrutů připojených ke kompletu připevněte

soupravu clony k dolní části dvířek spotřebiče (Výkr. 15). Umístěte kryt

připevnění lišty na původní místo.- 79 -

ZÁRUKA, POPRODEJNÍ SERVIS Záruka

Záruční plnění podle záručního listu. Výrobce neodpovídá za žádné škody

způsobené nesprávným zacházením s výrobkem.

• Výrobce zařízení doporučuje, aby všechny opravy a seřizovací čin-

nosti prováděl tovární servis nebo autorizovaný servis výrobce. Z

bezpečnostních důvodů neopravujte zařízení vlastními silami.

• Opravy osobami bez požadované kvalikace mohou představovat

vážné nebezpečí pro uživatele zařízení.

• Minimální doba platnosti záruky na zařízení nabízené výrobcem, do-

vozcem nebo oprávněným zástupcem je uvedena v záručním listu.

• Zařízení ztrácí záruku v důsledku svépomocných adaptací, úprav, po-

rušení plomb nebo dalších zabezpečení přístroje nebo jeho částí a

dalších svépomocných zásahů do zařízení v rozporu s návodem k

Oznámení poruchy a pomoc v případě závady

Potřebuje-li zařízení opravit, kontaktujte servis. Kontaktní údaje servisu

včetně telefonního čísla se nacházejí v záručním listu. Před kontaktem

si připravte výrobní číslo zařízení, nachází se na výrobním štítku. Pro

pohodlí si ho přepište níže:

Producent tímto prohlašuje, že tento výrobek splňuje základní poža-

davky níže uvedených evropských směrnic:

• směrnice pro nízkonapěťová zařízení 2014/35/EC

• směrnice o elektromagnetické kompatibilitě 2014/30/EC

• směrnice ErP - 2009/125/EC

• směrnice RoHS 2011/65/EC

a proto byl spotřebič označen a také bylo pro něho vystaveno

prohlášení o shodě poskytované orgánům pro dohled nad trhem.- 80 -

né v príručke, vyhnete sa tak nešťastným nehodám

nechávajte sa im hrať so spotrebičom Nie je im

dovolené sadať si výsuvné časti a zavesovať sa

• Spotrebič pracuje správne v teplote okolitého

dič, ale chytajte za korpus zástrčky.

• Dávajte pozor, aby nebol poškodený chladiaci

prípravku vo výparníku , zlomením rúr. Vystre-

vniknutí do očí vyplachujte ich čistou vodou a

né výrobky ap. (odporúčaná spotreba v ten istý

+5≤+20 Červené, biele, šumivé víno ap.

poumývajte, vysušte a nechajte s otvorenými

na vody vyčistite, ak sa nepoužívali 48 hodín; ak

voda nebola vypustená počas 5 dní, prepláchnite

vodný systém pripojením k vodovodu.

• Minimálna lehota, počas ktorej budú dostupné

správne zapojenou elektrickou zásuvkou s uzemnením a istenou 10

+32 °C ST subtropické

** V závislosti od modelu- 88 -

Pozor! Dávajte pozor, aby sa obalové materiály

Poloha 2-5 V zariadení je priemerná teplota

zástrčky napájacieho kábla z el. zásuvky. Pred vypnutím zariadenia

• Ovládacie koliesko pretočte na polohu „OFF”, následne vytiahnite zá-

strčku z el. zásuvky.

• Zdemontujte kryt (tienidlo) žiarovky a vytiahnite (obr. 18).

• Čerstvé a teplé potravinové výrobky (pri teplote okolia) vložené za

znova otvoriť , radíme počkajte 1 až 2 minúty, až tam vzniknutý pod-

tlak bude kompenzovaný.

Doba uchovávania zmrazených výrobkov je závislá na ich kvalite v čer-

stvom stave pred zmrazením a tiež na teplote uchovávania. Pri zacho-

, znamená to, že dané chladia-

• Neumiesťujte chladničku ani mrazničku v blízkosti ohrievačov, šporá-

kov alebo nevystavujte na bezprostredné pôsobenie slnečných lúčov.

• Presvedčte sa, že ventilačné otvory nie sú zakryté. Jednou alebo dva-

krát ročne z nich odstráňte prach a očistite ich.

• Zvoľte príslušnú teplotu: teplota 6 až 8°C v chladničke ako aj -18°C

v mrazničke je postačujúca

• V priebehu výjazdu na dovolenku teplotu v chladničke navýšte.

lacnejších chladničkách.

- čerstvé zákusky, zmesi zákuskov

Automatické odmrazovanie chladničky****

čila do výrezu vodiacej lišty (obr. 15)

fúkací ohrievač ani fén na vlasy.

Netýka sa spotrebičov s beznámrazovým systémom

*** Týka sa spotrebičov majúcich komoru chladničky.

Netýka sa spotrebičov s beznámrazovým systémom

**** Týka sa spotrebičov vybavených beznámrazovým systémom

***** Netýka sa mrazničiek- 98 -

málo chladí a/lebo mrazí ”

V dolnej časti chladničky

Odtokový otvor vody je

(viď Návod na obsluhu,

Spotrebič sa dotýka nábyt-

Teplota okolitého prostredia

Spotrebič stojí na naslnoč-

- zkontrolujte, či teplota

okolitého prostredia nie je

menšia ako rozsah klimatic-

• Minimálna lehota platnosti záruky na zariadenie ponúkané výrob-
