NÁVOD K OBSLUZE IH 17190 E AMICA

 Odsavačpoužívejteteprvepopřečtenítohotonávodu!

deklaracja zgodności udostępniana organom nadzorującym rynek.20

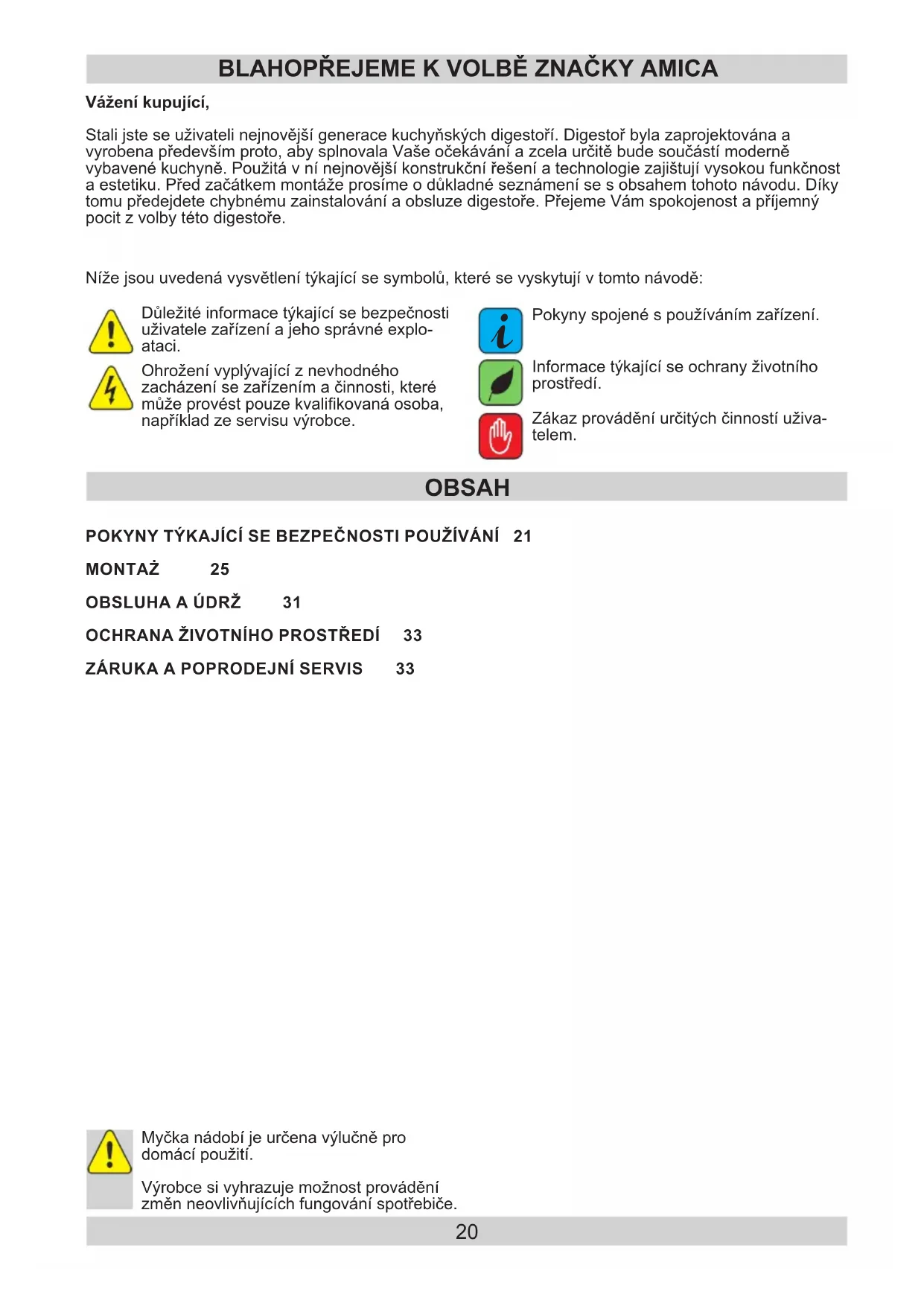

OBSAH Vážení kupující,

Stali jste se uživateli nejnovější generace kuchyňských digestoří. Digestoř byla zaprojektována a

vyrobena především proto, aby splnovala Vaše očekávání a zcela určitě bude součástí moderně

vybavené kuchyně. Použitá v ní nejnovější konstrukční řešení a technologie zajištují vysokou funkčnost

a estetiku. Před začátkem montáže prosíme o důkladné seznámení se s obsahem tohoto návodu. Díky

tomu předejdete chybnému zainstalování a obsluze digestoře. Přejeme Vám spokojenost a příjemný

pocit z volby této digestoře.

BLAHOPŘEJEME K VOLBĚ ZNAČKY AMICA POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ 21

ZÁRUKA A POPRODEJNÍ SERVIS 33

Níže jsou uvedená vysvětlení týkající se symbolů, které se vyskytují v tomto návodě:

Zákaz provádění určitých činností uživa-

Ohrožení vyplývající z nevhodného

zacházení se zařízením a činnosti, které

může provést pouze kvalikovaná osoba,

například ze servisu výrobce.

Důležité informace týkající se bezpečnosti

uživatele zařízení a jeho správné explo-

Pokyny spojené s používáním zařízení.

Informace týkající se ochrany životního

Myčka nádobí je určena výlučně pro

Výrobce si vyhrazuje možnost provádění

změn neovlivňujících fungování spotřebiče.21

POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ

l Výrobce nenese žád-

eventuální škody anebo

požáry způsobené za-

řízením a vyplývajícím

z nedodržování pokynů

uvedených v tomto ná-

slouží k odstraňování

Nepoužívejte ji pro jiné

l Odsavač pracující v od-

tahovém režimu napojte

na příslušný ventilační

kanál (nenapojujte ko-

mínové, kouřové nebo

spalinové kanály, které

jsou v provozu). Odsa-

vač musí mít namonto-

vané vedení odvádějící

vzduch ven. Délka ve-

dení (nejčastěji roura

nemá být delší než 4–5

m. Vedení odvádějící

vzduch se rovněž vyža-

duje u teleskopických a

nábytkových odsavačů

v recirkulačním režimu.

v recirkulačním režimu

vyžaduje ltr s aktivním

uhlím. V tomto přípa-

dě není nutná montáž

vzduch ven, zato se do-

zpětnou klapku vzdu-

l Odsavač má nezávi-

slé osvětlení a odtaho-

vý ventilátor s možností

nastavení jedné z něko-

lika rychlostí otáček.

l V závislosti na verzi za-

řízení je odsavač určen

pro trvalé připevnění

na svislou stěnu nad

plynový nebo elektric-

ký sporák (komínové a

univerzální odsavače);

na strop nad plynový

nebo elektrický sporák

če); na svislou stěnu v

plynový nebo elektric-

ký sporák (teleskopic-

ké a vestavné odsava-

če). Před montáží se

ujistěte, že konstrukce

stěny/stropu udrží hmot-

nost odsavače. Některé

modely odsavačů jsou

l Montážní výška zaříze-

ní nad elektrickou de-

sku je uvedena v tech-

nickém listu (technické

specikaci zařízení).

návodech plynových za-

řízení je uvedena větší

vzdálenost, zohledněte

l Pod kuchyňským od-

te otevřený plamen při

hořáku, nastavte mi-

nimální plamen. Vždy

zkontrolujte, zda pla-

men nepřesahuje přes

okraj nádoby, protože

to způsobuje nežádoucí

ztráty energie a nebez-

pečnou koncentraci te-

l Pokrmy připravované

na tucích musí být pod

protože přehřátý tuk se

může snadno vznítit.

l Před každou opera-

cí výměny ltru anebo

před zahájením oprav,

vyjměte zástrčku zaří-

l Protitukový ltr do ku-

očistěte jedenkrát do

měsíce. Filtr příliš silně

nasycený je snadno zá-

l Jestliže se v místnos-

ti, mimo odsavače, ex-

ploatuje jiné zařízení o

neelektrickém napáje-

ní energií (např. pečicí

trouby na tekuté pali-

vo, průtokové ohřívače,

termy), postarejte se o

dostatečnou ventilaci

(přívod vzduchu). Bez-

možná, pokud při sou-

časné práci odsavače

a spalujících zařízení,

závislých na vzduchu v

místnosti, ve které jsou

ustaveny, panuje pod-

tlak nejvíce 0,004 mili-

baru (ten bod je neplat-

ný, pokud je kuchyňský

odsavač používaný jako

l Odsavač nesmí sloužit

jako plocha podpory pro

osoby nacházející se v

l Odsavač musí být čas-

to čištěný jak zevnitř,

tak i vevnitř (NEJMÉNĚ

při dodržování pokynů

týkajících se údržby,

uvedených v tomto ná-

zásad týkajících se čis-

tění odsavače, jak rov-

něž výměny ltrů může

způsobit vznik ohrožení

POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ23

l Jestliže bude napájecí

vodič poškozený, musí

být vyměněný v specia-

lizovaném opravářském

l Je třeba zajistit mož-

nost odpojení spotřebi-

če od elektrické sítě vy-

tažením zástrčky nebo

vypnutím dvojpólového

l Toto zařízení není při-

způsobené k používání

osobami (v tom dětmi)

s omezenou fyzickou,

smyslovou anebo psy-

chickou schopností ane-

bo osobami s nedosta-

tečnými zkušenostmi a

znalostí zařízení, leda

k používání zařízení,

odpovídajícími za jejich

bezpečnost. Věnujte po-

zornost dětem, aby se

nebavily varnou konvicí.

l Je třeba věnovat zvlášt-

ní pozornost tomu, aby

spotřebič nepoužívaly děti

ponechané bez dohledu

l To zařízení může být

používané dětmi ve věku

8 let a staršími, osoby

s omezenými fyzický-

schopnostmi, jak rovněž

osoby bez zkušenosti

a bez znalosti zařízení

mohou konvici používat,

pokud jsou dozorované

anebo byly instruované

ohledně obsluhy zaří-

sobem a znají ohrožení

spojené s používáním

zařízení. Děti si nemo-

hou se zařízením hrát.

Čištění a konzervace

zařízení nemůže být vy-

konávaná dětmi, ledaže

skončily 8 let a mají do-

hled zodpovědné osoby.

l Zkontrolujte, zda napě-

tí uvedené na výrobním

štítku odpovídá místním

parametrům napájení.

l Před montáží rozviňte

a narovnejte síťový vo-

l Pozor! Obalový mate-

riál (polyetylenové sáč-

ky, kousky polystyrenu

apod.) je třeba běhe-

mrozbalování udržovat

POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ24

připojením odsavače k

síťovému napájení vždy

zkontrolujte, zda je na-

pájecí kabel správně

nainstalován a zda NE-

montážních činností.

Nenapojujte přístroj na

elektrickou síť, dokud

nebyla zcela dokonče-

l Nikdy nepoužívejte kryt

bez správně namonto-

l Je přísně zakázáno va-

řit jídla s volným plame-

l POZOR! Pokud insta-

zaøízení není prove-

dena v souladu s tímto

návodem, hrozí nebez-

peèí úrazu elektrickým

Kuchyňský odsavač se skládá z následujících ele-

3. Soustava ovládání,

5. Hliníkový ltr (pod krytem)

Odsavač je dodatečně vybavený ovladačem dálko-

vého ovládání (Výkr. 2b).26

A) Montáž podstropního úchytu

Podstropní úchyt připevněte ke stropu takovým způsobem,

aby směr označení „ČELO” na úchytu se pokrýval s čelem

Pomocí vrtáku ø1Omm vyvrtejte otvory pod hmoždinky v

bodech označených jako A, B, C, D.

Ve čtyřech předtím vyvrtaných otvorech umístěte odpovídající

Připevněte podstropní úchyt pomocí čtyř vrutů 5,5 x 45.

B) Montáž rohových lišt

Věnujíce pozornost čelu podstropního

úchytu (výkr. 3), do tělesa motoru připe-

vněte dvě čelní lišty (levou a pravou), jak

rovněž dvě zadní lišty (výkr. 4).

Přesvědčte se, zda jsou lišty zamontova-

né správně, a že jejich délka je stejná v

každém rohu tělesa motoru.

Dodatečně věnujte pozornost na odpovída-

jící směr závěsů rohových lišt, aby přesně

přiléhaly k podstropnímu úchytu.

C) Instalace komínů k tělesu

Umístěte vnitřní komín do vnějšího komína.

Pro prozatímní spojení komínů našroubujte

(ne do konce) dva šrouby do tělesa motoru

(výkr. 4) a vložte oba komíny na těleso

(výkr. 5). Takovým způsobem připevněné

komíny se nesesunou během montáže

soustavy tělesa motoru do podstropního

Zadní lišty čelo tělesamontáž úchytu27

D) Montaż zespołu korpusu do

uchwytu podsutowego

Umístěte rohové lišty v odpovídajících

místech podstropního úchytu takovým

způsobem, aby se závěsy lišt nalezly

v montážních výřezech podstropního

úchytu (výkr. 7) a přišroubujte je odpo-

E) Montáž hliníkového odtahového

potrubí vzduchu (pouze v případě práce

jako odtah) Připevněte hliníkovou trubku

do vypouštěcího hrdla takovým způsobem,

aby nejvyšší rychlostní stupeň motoru nez-

působil odtrhnutí trubky (výkr. 8).

Druhý konec trubky připevněte do odtaho-

vého otvoru ve stropu.

F) Montáž posilňující lišty

Připevněte posilňující lištu ve tvaru „U”

vruty, které jsou v montážním kompletu.

Tato lišta předchází deformování se

rohových lišt a úpadku odsavače na zem

H) Demontáž krytu přívodu vzduchu

V ležící poloze v přední části odsavače

uchopte kryt a opatrně jej popotáhněte

nahoru a vypnout ji se zachováním mi-

mořádné opatrnosti (výkr. 11).

G) Montáž vnitřního komínu do pod-

Zdvihněte vnitřní komín a připevněte ho

šrouby 3,5 x 9,5 do podstropního úchytu

I) Spojení dvou elementů tělesa (mísy

Spojte dolní element tělesa spolu s dříve

připevněnou soustavou tělesa motoru ke

stropu. Uvnitř dolního elementu těle-

sa (Rys 12a) se nacházejí háky, které

umístěte v otvorech, nacházejících se v

tělese motoru (výkr. 12b)

Otvory na háky v tělese motoru (12b)

J) Spojení dvou elementů tělesa cd

Použijte šrouby 3,5 x 9,5mm a přišro-

ubujte oba elementy (Výkr. 13).

K) Připojení svazku vodičů

Sejměte krabici z umělé hmoty pod

kterou se nachází zásuvka pro svazek

vodičů napájejících motor ventilátoru

(Výkr. 14) a připojte zástrčku.

L) Připojení svazku cd

Bílou zástrčku odpovídající za napájení

umístěte v příslušné zásuvce (výkr. 15).

Nastavení režimu odtahu kuchyňského odsa-

V průběhu pracovního režimu odtahu odsavače

je vzduch odváděný zevnitř speciálním kanálem.

Při tomto nastavení odstraňte eventuální uhlíkový

ltr. Odsavač je připojený k otvoru odvádějícímu

vzduch zevnitř prostřednictvím pevného anebo ela-

stického potrubí průměru 150 /120 mm a odpovída-

jících svorek do potrubí, které je zapotřebí zakoupit

v prodejnách s instalačními materiály. Připojení po-

věřte kvalikovanému instalatérovi.

Nastavení pracovního režimu odsavače jako

V této pracovní verzi se přeltrovaný vzduch vrací

zpátky do místnosti prostřednictvím oboustran-

ného výřezu otvorů umístěného v horním komínu.

Při tomto nastavení zamontujte uhlíkový a také se

doporučuje namontovat zpětnou klapku vzduchu

(dostupnost v závislosti na modelu).

Ve vybraných modelech univerzálních odsavačů

přepněte páčku uvnitř odsavače (Obr. 8), abyste

přepnuli odtahový režim na recirkulační režim.

Očištěný vzduch se vrátí do místnosti otvory

nacházejícími se v horní části zařízení.

Nábytkové a teleskopické odsavače pracující

v recirkulačním režimu vyžadují montáž roury

odvádějící vzduch. Druhý konec roury nasměruj-

te na místnost, rourou bude odváděn ltrovaný

Rychlosti ventilátoru

Nejnižší a střední rychlost používejte v normálních

pracovních podmínkách, jak rovněž malé koncen-

traci par, zatímco nejvyšší rychlost (TURBO) po-

užívejte pouze při silné koncentraci kuchyňských

par, např. v průběhu smažení, anebo grilování.

OBSLUHA A ÚDRŽBA Ovládání odsavače se provádí na kontrolním panelu (Obr. 4)

Kuchyňský odsavač je vybavený 5 pracovními rychlostmi ventilátoru. Rychlost ventilátoru

je nutné zvolit v závislosti od intenzity vaření. Aby nastartovat ventilátor odsavače stlačte

tlačítko ” ” na ovládacím panelu (výkr. 16). Pracovní rychlost ventilátoru se zvyšuje něko-

likanásobným stlačením tlačítka ”>”, snížení rychlosti ventilátoru probíhá prostřednictvím

stlačení tlačítka ”<”. Po zapnutí odsavače, ventilátor vždy začíná práci na druhém rychlost-

Tlačítko ” ” slouží k opožděnému vypnutí spotřebiče.

Tato funkce bude nastartovaná prostřednictvím stlačení tlačítka ” ”, vypnutí spotřebiče

nastoupí po 15 minutách od tohoto momentu.

Když je funkce opožděného vypnutí aktivovaná, displej to signalizuje blikáním číslice na

displeji a ventilátor odsavače bude vypnutý po 15 minutách.

Doporučuje se používat této funkce odsavače ještě několik minut po ukončení vaření s cílem

odstranění zbytků pachu a páry z kuchyně.

Kuchyňský odsavač má halogenové osvětlení. Zapínání a vypínání osvětlení probíhá prostřednictvím

stlačení tlačítka ” ” na ovládacím panelu (výkr. 2 poz. 3).

Ovládač dálkového ovládání

Kuchyňský odsavač je vybaven ovládačem dálkového ovládání.

Funkce ovládače jsou popsány níže:

1. zapnutí/vypnutí motoru

2. snížení rychlosti ventilátoru

3. zvýšení rychlosti ventilátoru

4. zapnutí/vypnutí osvětlení

Po stlačení tlačítka „POWER” motor odsavače začne pracovat na druhém rychlostním stupni.

Osvětlení odsavače je možné zapnout nezávisle od tlačítka „POWER”

Aby plně využívat funkce ovládače dálkového ovládání je potřebné:

- Na zadním povrchu ovládače se nachází zaslepený otvor na baterie, jemně odehněte západku a

- Umístěte baterie v ovládači v souladu s označeními uvnitř ovládače

- Uzavřete klapku ovládače.

- Nasměrujte ovládač ve směru přední části kuchyňského odsavače.

Mezi ovládačem a čidlem se nemohou nacházet žádné překážky,

Světlo zářivek může rušit komunikaci mezi ovládačem a odsavačem.32

OBSLUHA A ÚDRŽBA Konzervace

Pravidelná koncentrace a čištění zařízení zajistí

dobrou a bezporuchovou práci odsavače, jak

rovněž prodlouží jeho trvanlivost. Věnujte speciální

pozornost, aby protitukový ltr a ltr s aktivním

uhlím byly čištěné a vyměňované v souladu s

pokyny výrobce. V průběhu čištění a konzervace

odpojte odsavač od elektrické sítě.

Uhlíkový ltr (používá se pouze ve verzi s re-

Činnost - Uhlíkový ltr se používá výlučně tehdy,

pokud odsávač není připojený k ventilačnímu ka-

nálu. Filtr s aktivním uhlím má schopnost absorbo-

vání pachů až do svého nasycení.

Není také vhodný do umytí ani k regeneraci a musí

být vyměňovaný nejméně jedenkrát na 2 měsíce

anebo častěji v případě výjimečně intenzivního po-

Demontáž uhlíkového ltru je znázorněna na

Výměna žárovek je znázorněna na obrázku 7. Po-

užívejte žárovky / halogeny / diodové moduly se

stejnými parametry jako u původních namontova-

Normální čištění odsavače:

l Nepoužívejte vlhké hadříky nebo houby ani

l Nepoužívejte rozpouštědla ani alkohol, proto-

že by mohly zmatnět lakované povrchy.

l Nepoužívejte leptavé látky, zejména na čištění

povrchů z nerezové oceli.

l Nepoužívejte tvrdý, drsný hadřík

Doporučuje se použití vlhkého hadříku a neutrál-

ních mycích prostředků.

Pozor: Po několik myti v myčce, lter může zmenit

barvu. Změna barvy neznamená selhání a není

potřebná výměna ltru.

Hliníkový tukový ltr

Filtr musí být čištěný, pokud se na displeji objeví symbol ” ”, průměrně po 2-3 týdnech.

Aby vypnout výše uvedený symbol (po vyčištění ltrů a jejich zpětným namontováním)

přidržte 3 sekundy tlačítko označené symbolem ” ” (odsavač nemůže být v pracovním

stavu).Po této činnosti se objeví symbol ”E” a spotřebič může být používaný obvyklým

Jestliže chcete používat spotřebič bez odstraňování z displeje symbolu ” ” - stlačte tla-

čítko označené symbolem ” ”, označení rychlosti se ukáže 1 sekundu, poté se objeví

symbol ” ” a motor bude dále pracovat.

POZNÁMKA: Symbol ” ” se ukazuje po 60 hodinách používání motoru spotřebiče.

Tukový ltr musí být čištěný mytím v myčce nádobí ( maximální teplota mytí 60 stupňů C)

anebo ručně s použitím jemného detergentu anebo tekutého mýdla.33

Záruční opravy se provádějí na základě záručního listu.

Výrobce neodpovídá za jakékoliv škody způsobené nesprávným zacházením s výrobkem.

ZÁRUKA A POPRODEJNÍ SERVIS OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Zařízení bylo na dobu

přepravy zabezpečeno

obalem proti poškození.

Prosíme Vás, aby jste

po rozbalení zařízení

zlikvidovali části Obr.obalu

způsobem, který neoh-

rožuje životní prostředí.

Veškeré materiály použité k balení nejsou

škodlivé pro životní prostředí, jsou 100 %

l Vnější obal z lepenky / fólie

l Tvar z pěnového polystyrenu (PS) bez

l Fólie a sáčky z polyetylénu (PE)

LIKVIDACE / ZUŽITKOVÁNÍ SPOTŘEBIČE Pokud už nebudeme po-

užívat spotřebič, tak je tře-

ba opotřebenému zařízení

před zešrotováním uříznout

Tento spotřebič je označen

podle evropské směrni-

ce 2002/96/ES. Takovéto

označení nás informuje, že tento spotřebič

po období jeho používání nemůže být vyho-

zen s jinými domácími odpady. Uživatel je

povinen ho odevzdat do sítě sběrných míst.

Síť sběrných míst včetně lokálních sběrných

dvorů tvoří vhodný systém umožňující ode-

vzdání těchto spotřebičů.

Vhodné zacházení s opotřebenými elek-

trickými a elektronickými spotřebiči přispívá

k zamezení důsledků nepříznivých pro

zdraví lidí a životní prostředí, vyplývajících

z přítomnosti nebezpečných složek a také

nevhodného skladování a zužitkování tako-

Producent tímto prohlašuje, že tento výrobek splňuje základní poža-

davky níže uvedených evropských směrnic:

• směrnice pro nízkonapěťová zařízení 2014/35/EC

• směrnice o elektromagnetické kompatibilitě 2014/30/EC

• směrnice ErP - 2009/125/EC

• směrnice RoHS 2011/65/EC

a proto byl spotřebič označen a také bylo pro něho vystaveno

prohlášení o shodě poskytované orgánům pro dohled nad trhem.34

Pred pripojením umývačky riadu do elektrickej siete a spustením jej prevádzky je bezpodmienečne

zariadením a vyplýva-

vanie kuchynských pár.

guje v režime odťahu,

né pri teleskopických a

l Odsávač má nezávislé

osvetlenie a tiež odťa-

hový ventilátor s mo-

z niekoľkých rýchlostí

l V závislosti na verzii

(komínové a univerzál-

leskopické a vstavané

uvedená v liste výrob-

beraní riadu z horáku

l Jedlá pripravované na

kom opráv, vytiahnite

lektrickým napájaním

(napr. pece na tekuté

palivo, prietokové ohrie-

vače, termy), je nutné

ského odsávača a spa-

chynský odsávač pou-

tomto návodu). Nedo-

dvojpólového vypínača

l Skontrolujte, či napätie

štítku odpovedá miest-

l Pozor! Obalový mate-

riál (polyetylénové vre-

cúška, kúsky polystyré-

pripojením odsávača k

vždy skontrolujte, či bol

napájací kábel správne

nainštalovaný a či NE-

BOL pritlačený odsáva-

čom počas montážnych

prác. Nenapájajte spot-

rebiče na elektrickou

namontovanej mriežky!

l Je přísně zakázáno va-

řit jídla s volným plame-

l Pokud se týká technic-

kých a bezpečnostních

opatření, která je třeba

zaujmout při odvádění

kouře, je třeba úzce do-

držovat normy místních

l POZOR! Chýbajúca in-

štalácia skrutiek a upe-

vòovacích zariadení v

súlade s týmito pokynmi

môže ma_ za následok

B) Montáž rohových lišt

Zadné lišty čelo korpusumontáž úchytu41

Spojte dolný element korpusu spolu so

nym potrubím. Pri takom nastavení je nutné od-

z odťahového na režim pohlcovača zápachov. Vy-

tlačidlo ” ” na ovládacím paneli.

Kuchynský odsávač má halogénové osvetlenie. Zapínanie a vypínanie osvetlenie prebieha prostredníc-

3. zvýšení rýchlosti ventilátoru

- Umiestite batérie v ovládaču v súlade s označením vo vnútri ovládača

Regulárna údržba a čistenie spotrebiča zabezpečí dobrou

Demontáž uhlíkového ltra je znázornená na ob-

Výmena osvetlenia je znázornená na obrázku č. 7.

l Nepoužívajte tvrdé, drsné handričky

Záruční opravy se provádějí na základě záručního listu.

Výrobce neodpovídá za jakékoliv škody způsobené nesprávným zacházením s výrobkem.

ZÁRUKA A POPRODEJNÍ SERVIS OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Zařízení bylo na dobu

přepravy zabezpečeno

obalem proti poškození.

Prosíme Vás, aby jste

po rozbalení zařízení

zlikvidovali části Obr.obalu

způsobem, který neoh-

rožuje životní prostředí.

Veškeré materiály použité k balení nejsou

škodlivé pro životní prostředí, jsou 100 %

l Vnější obal z lepenky / fólie

l Tvar z pěnového polystyrenu (PS) bez

l Fólie a sáčky z polyetylénu (PE)

LIKVIDACE / ZUŽITKOVÁNÍ SPOTŘEBIČE Pokud už nebudeme po-

užívat spotřebič, tak je tře-

ba opotřebenému zařízení

před zešrotováním uříznout

Tento spotřebič je označen

podle evropské směrni-

ce 2002/96/ES. Takovéto

označení nás informuje, že tento spotřebič

po období jeho používání nemůže být vyho-

zen s jinými domácími odpady. Uživatel je

povinen ho odevzdat do sítě sběrných míst.

Síť sběrných míst včetně lokálních sběrných

dvorů tvoří vhodný systém umožňující ode-

vzdání těchto spotřebičů.

Vhodné zacházení s opotřebenými elek-

trickými a elektronickými spotřebiči přispívá

k zamezení důsledků nepříznivých pro

zdraví lidí a životní prostředí, vyplývajících

z přítomnosti nebezpečných složek a také

nevhodného skladování a zužitkování tako-
