BEDIENUNGSANLEITUNG TMU675P EPSON

TM-U675/U675P User’s Manual / Bedienungsanleitung

Diese Bedienungsanleitung gilt für das Modell TM-U675/

TM-U675P mit automatischem Papierschneider (Werksoption)

und ohne automatischen Papierschneider. Daher weichen die

Abbildungen in dieser Anleitung unter Umständen von den

tatsächlichen Gegebenheiten Ihres Druckers ab.

Le présent manuel s’applique aux modèles TM-U675/TM-U675P

EnglishTM-U675 Bedienungsanleitung 13

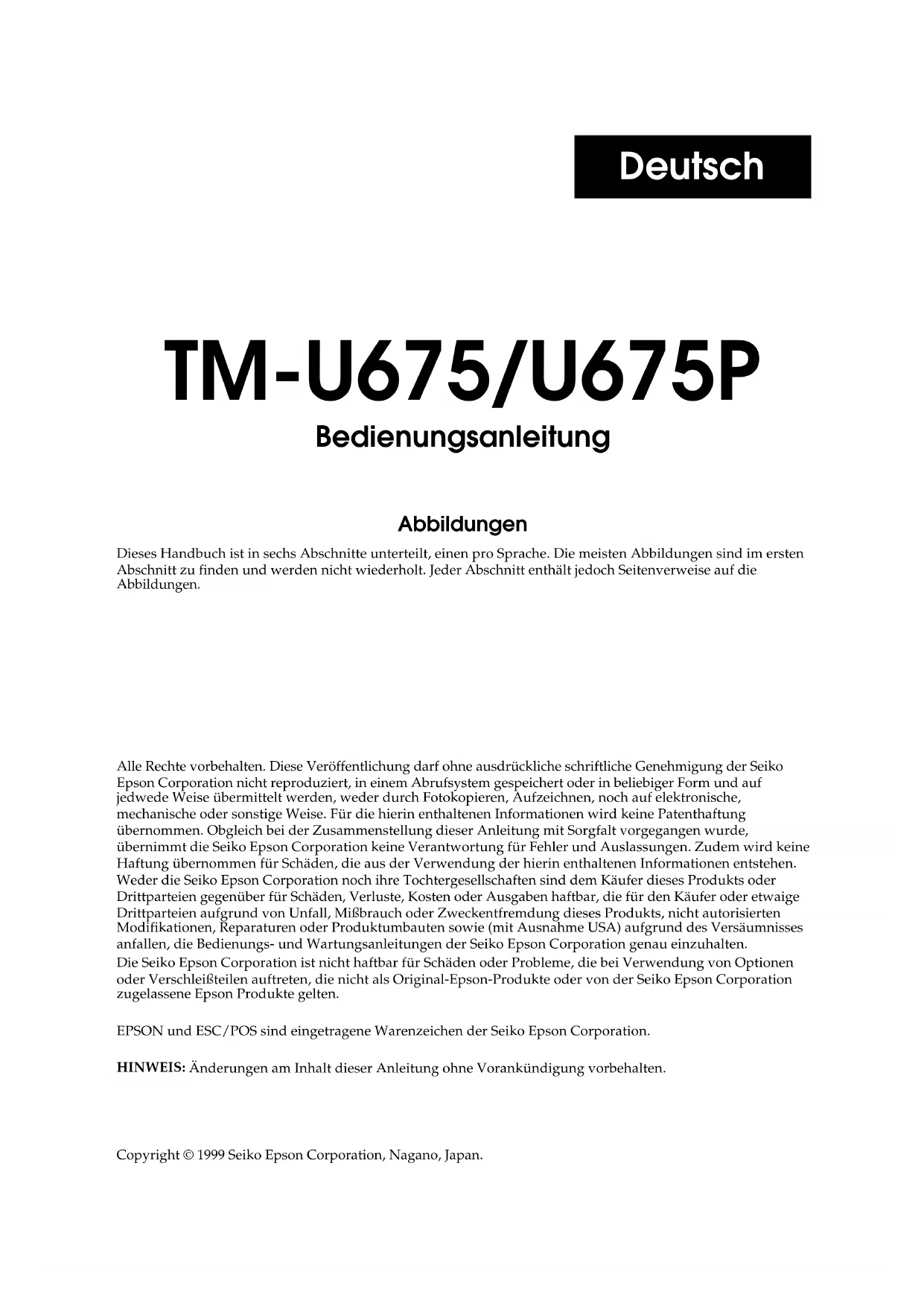

TM-U675/U675P Bedienungsanleitung

Abbildungen Dieses Handbuch ist in sechs Abschnitte unterteilt, einen pro Sprache. Die meisten Abbildungen sind im ersten Abschnitt zu finden und werden nicht wiederholt. Jeder Abschnitt enthält jedoch Seitenverweise auf die Abbildungen.Alle Rechte vorbehalten. Diese Veröffentlichung darf ohne ausdrückliche schriftliche Genehmigung der Seiko Epson Corporation nicht reproduziert, in einem Abrufsystem gespeichert oder in beliebiger Form und auf jedwede Weise übermittelt werden, weder durch Fotokopieren, Aufzeichnen, noch auf elektronische, mechanische oder sonstige Weise. Für die hierin enthaltenen Informationen wird keine Patenthaftung übernommen. Obgleich bei der Zusammenstellung dieser Anleitung mit Sorgfalt vorgegangen wurde, übernimmt die Seiko Epson Corporation keine Verantwortung für Fehler und Auslassungen. Zudem wird keine Haftung übernommen für Schäden, die aus der Verwendung der hierin enthaltenen Informationen entstehen.Weder die Seiko Epson Corporation noch ihre Tochtergesellschaften sind dem Käufer dieses Produkts oder Drittparteien gegenüber für Schäden, Verluste, Kosten oder Ausgaben haftbar, die für den Käufer oder etwaige Drittparteien aufgrund von Unfall, Mißbrauch oder Zweckentfremdung dieses Produkts, nicht autorisierten Modifikationen, Reparaturen oder Produktumbauten sowie (mit Ausnahme USA) aufgrund des Versäumnisses anfallen, die Bedienungs- und Wartungsanleitungen der Seiko Epson Corporation genau einzuhalten.Die Seiko Epson Corporation ist nicht haftbar für Schäden oder Probleme, die bei Verwendung von Optionen oder Verschleißteilen auftreten, die nicht als Original-Epson-Produkte oder von der Seiko Epson Corporation zugelassene Epson Produkte gelten.EPSON und ESC/POS sind eingetragene Warenzeichen der Seiko Epson Corporation.HINWEIS: Änderungen am Inhalt dieser Anleitung ohne Vorankündigung vorbehalten.Copyright © 1999 Seiko Epson Corporation, Nagano, Japan. Deutsch14 TM-U675 Bedienungsanleitung Deutsch Geltende EMC- und Sicherheitsnormen Produktname: TM-U675 / TM-U675PTypenname: M146A (ohne automatischen Papierschneider)M146A (mit automatischem Papierschneider)Die folgenden Normen gelten nur für entsprechend gekennzeichnete Drucker. (Die EMC-Prüfung erfolgt anhand der EPSON PS-170 Stromversorgung.) Europa: CE-PlaketteSicherheit: EN 60950Nordamerika: EMI: FCC / ICES-003 Klasse ASicherheit: UL 1950 / CSA C22.2 No. 950Japan: EMC: VCCI Klasse AJEIDA-52Ozeanien: EMC: AS/NZS 3548 Klasse B WARNUNG Die EMC-Normen für dieses Gerät werden ungültig, wenn ein nicht isoliertes Drucker-Schnittstellenkabel an den Drucker angeschlossen wird.Bitte beachten Sie, daß durch Änderungen oder Modifikationen, die nicht ausdrücklich von der SEIKO EPSON Corporation genehmigt wurden, die Bedienung des Geräts unter Umständen unzulässig wird. CE-Plakette Der Drucker entspricht den folgenden Direktiven and Normen:Direktive 89/336/EEC EN 55022 Klasse BEN 55024 EN 61000-4-2 EN 61000-4-3EN 61000-4-4EN 61000-4-5EN 61000-4-6EN 61000-4-11Direktive 90/384/EEC EN45501 GEREÄUSCHPEGEL Gemäß der Dritten Verordnung zum Gerätesicherheitsgesetz (Maschinenlärminformations- Verordnung-3. GSGV) ist der arbeitsplatzbezogene Geräusch-Emissionswert kleiner als 70 dB(A) (basierend auf ISO 7779). Sicherheitsvorkehrungen

Dieser Abschnitt enthält wichtige Informationen, die beachtet

werden müssen, damit dieses Produkt sicher und effektiv

funktioniert. Bitte lesen Sie diese Informationen sorgfältig durch,

und bewahren Sie sie leicht erreichbar auf.

Das Gerät bei Rauchentwicklung, ungewöhnlichem Geruch oder

ungewöhnlichen Geräuschen sofort ausschalten. Andernfalls kann es zu

einem Brand oder Stromschlag kommen. Das Gerät sofort herausziehen

und den Fachhändler oder ein SEIKO EPSON Kundendienstzentrum

Niemals versuchen, das Gerät selbst zu reparieren. Unsachgemäße

Reparaturen können gefährlich sein.

Das Gerät weder auseinanderbauen noch abändern. Eingriffe dieser

Art können zu Verletzungen, Brand oder Stromschlag führen.

Nur die angegebene Stromquelle verwenden. Der Anschluß an die

falsche Stromquelle kann zu Brand oder Stromschlag führen.TM-U675 Bedienungsanleitung 15

Den Netzstecker nicht mit nassen Händen einstecken oder

herausziehen. Andernfalls kann es zu einem schweren Stromschlag

Darauf achten, daß keine Fremdkörper in das Gerät fallen. Andernfalls

kann es zu einem Brand oder Stromschlag kommen.

Wenn Wasser oder andere Flüssigkeiten in dieses Gerät eindringen,

sofort den Netzstecker herausziehen und dann den Fachhändler oder

ein SEIKO EPSON Kundendienstzentrum benachrichtigen. Wenn das

Gerät weiterhin benutzt wird, kann es zu einem Brand oder Stromschlag

Darauf achten, daß die Steckdose (Wandsteckdose) nicht überlastet

wird. Andernfalls kann es zu einem Brand kommen.

Das Gerät immer direkt an eine normale Steckdose anschließen.

Vorsicht beim Umgang mit dem Netzkabel. Unsachgemäße

Behandlung kann zu Brand oder Stromschlag führen.

Nicht versuchen, das Kabel abzuändern oder zu reparieren.

Keine Gegenstände auf das Kabel stellen oder legen.

Übermäßiges Biegen, Drehen und Ziehen vermeiden.

Das Kabel von Heizkörpern fernhalten.

Sicherstellen, daß der Stecker sauber ist, bevor Sie ihn einstecken.

Darauf achten, daß der Stecker ganz eingeschoben ist.

Wenn das Kabel beschädigt ist, ein Ersatzkabel beim Fachhändler oder

einem SEIKO EPSON Kundendienstzentrum beziehen.

Die Kabel nur so anschließen, wie in diesem Handbuch beschrieben.

Andernfalls kann es zu einer Beschädigung des Geräts kommen und

Brandgefahr bestehen.

Das Gerät auf eine feste, stabile, ebene Oberfläche stellen. Das Gerät

kann bei einem Fall beschädigt werden oder Verletzungen

Das Gerät nicht in Umgebungen mit hoher Luftfeuchtigkeit oder

übermäßiger Staubentwicklung benutzen. Andernfalls kann es zu einer

Beschädigung des Gerät, Brand oder Stromschlag kommen.

Keine schweren Gegenstände auf das Gerät legen. Nicht auf das

Gerät stellen oder lehnen. Das Gerät kann herunterfallen oder

zusammenbrechen und dabei beschädigt werden oder Verletzungen

Um die Betriebssicherheit zu gewährleisten, den Netzstecker

herausziehen, wenn das Gerät über längere Zeit hinweg nicht benutzt

wird.16 TM-U675 Bedienungsanleitung

Den Druckkopf nicht berühren. Warten, bis sich der Kopf abgekühlt hat.

Wenn das Gerät über längere Zeit hinweg im Einsatz ist, kann der Kopf

sehr heiß sein. Eine Berührung kann zu Verbrennungen führen.

Kein Telefonkabel an die Schnappsteckerbuchse oder an die

Displaymodul-Buchse anschließen, da sonst der Drucker und die

Telefonkabel beschädigt werden können.

Den Druckkopf nicht berühren. Warten, bis sich der Kopf abgekühlt hat.

Wenn das Gerät über längere Zeit hinweg im Einsatz ist, kann der Kopf

sehr heiß sein. Eine Berührung kann zu Verbrennungen führen.

Hinweis zum Öffnen der Papierrollenabdeckung

Wenn Sie die Abdeckung eines Druckers mit automatischem

Papierschneider aus einem anderen Grund als zum Einlegen einer

Papierrolle öffnen, beachten Sie die folgenden Schritte, damit kein

Papierstau entsteht.

1. Das Papier der Rolle ca. 50 mm einfädeln.

2. Das Papier mit dem manuellen Papierschneider abschneiden.

3. Abdeckung schließen. Siehe Abbildungen auf Seite 4.

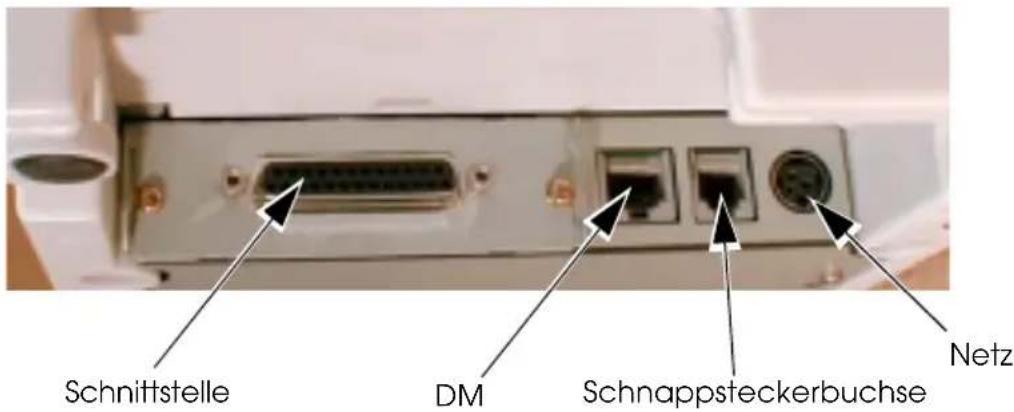

Schnappsteckerbuchse

SchnittstelleTM-U675 Bedienungsanleitung 17

Einlegen der Papierrolle

Keine Papierrollen verwenden, bei denen das Papier mit Klebeband oder

Klebstoff an der Rolle befestigt ist. Andernfalls kann es zu einem

Es muß eine Papierrolle eingelegt werden, selbst wenn nur die Blatt- oder

Indossierabschnitte des Druckers verwendet werden. Siehe Abbildung auf

Den Drucker einschalten. Das Papier an den beiden Kanten

festhalten und in den Papierschlitz einführen. Das Papier wird

automatisch in den Drucker eingezogen.

Bei zweilagigem Papier das Journalpapier wie unten abgebildet in

die Aufnahmespule einführen. Sicherstellen, daß das Papier 40 bis

60 mm über die Spule hinausragt und daß die Papierkante am

Flansch anliegt. Siehe Abbildung auf Seite 5.

Die Aufnahmespule einsetzen und das Quittungspapier wie unten

gezeigt abreißen. Siehe Abbildung auf Seite 5.

Entfernen der Papierrolle

Wenn die Papierrolle entfernt werden soll, ehe das gesamte Papier

aufgebraucht ist, wie folgt vorgehen:

1. Die Aufnahmespule mit anhängendem Journalpapier anheben.

2. Das Papier hinter dem Papiereinführschlitz abschneiden.

3. Den Lösehebel drücken (an der rechten Seite der Papierrolle).

Dann das verbleibende Papier in Richtung der Papierzuführung

herausziehen. Das Papier stets in Richtung Papierzuführung

herausziehen, damit der Druckmechanismus nicht beschädigt

wird. Siehe Abbildung auf Seite 6.

Einlegen des Farbbandes

EPSON empfiehlt die Verwendung von Original-EPSON-

Den Drucker einschalten. Den Knopf an der Bandkassette drehen.

Die vordere Abdeckung des Druckers öffnen und ein neues Band

einlegen. Den Knopf zwei- oder dreimal drehen und die

Bandposition überprüfen. Siehe Abbildungen auf Seite 6.18 TM-U675 Bedienungsanleitung

Einlegen von Blatt- und Indossierpapier

Siehe Abbildungen auf Seite 7.

Fehlerlämpchen leuchtet oder blinkt.

Sicherstellen, daß die Druckergehäuse richtig geschlossen ist.

Den Drucker ausschalten und prüfen, ob ein Papierstau vorliegt.

Nach dem Beseitigen des Papierstaus den Drucker einschalten.

Öffnen des Druckermechanismus

Bei starken Papierstaus und zum Entfernen von Gegenständen, die

in den Drucker gefallen sind, wie folgt vorgehen:

1. Den Drucker ausschalten und die Papierrollenabdeckung

öffnen. Den Mechanismus anheben, indem die Hebel nach

hinten in die von den Pfeilen angezeigte Richtung gedrückt

werden. Siehe Abbildung auf Seite 8.

2. Den Papierlösehebel drücken und das eingeklemmte Papier in

Papierzufuhrrichtung herausziehen bzw. den in den Drucker

gefallenen Gegenstand entfernen. Das Papier stets in Richtung

der Papierzuführung herausziehen, damit der

Druckermechanismus nicht beschädigt wird. Dann den

Mechanismus festdrücken, bis er einrastet.

MICR-Option (Werksoption)

Lesen von MICR-Zeichen auf Schecks

Keine Schecks mit Heftklammern einführen. Andernfalls kann es zu

Papierstaus, MICR-Lesefehlern und einer Beschädigung des MICR-

Sicherstellen, daß die Schecks flach und nicht gewellt, gefalzt oder

verknittert sind.TM-U675 Bedienungsanleitung 19

1. Warten, bis das Lämpchen

blinkt. Dann den Scheck so

einlegen, daß die Scheckvorderseite nach oben zeigt und die

rechte Seite des Schecks so weit wie möglich an der rechten

Seite der Papierführung anliegt. Sicherstellen, daß sich die

MICR-Zeichen rechts befinden. Siehe Abbildungen auf Seite 9.

2. Der Drucker erkennt den Scheck und beginnt, ihn einzuziehen.

Den Scheck sofort loslassen. Wenn der Drucker den Scheck

auswirft und die Lampe

erneut zu blinken beginnt, den

Scheck gerade nach oben herausziehen – der Scheck darf nicht

abgewinkelt herausgezogen werden!

Reinigen des MICR-Mechanismus

Den MICR-Kopf einmal pro Jahr mit einem angefeuchteten

Reinigungsblatt reinigen.

Das folgende Produkt oder ein gleichwertiges kommerziell

erhältliches Reinigungsblatt verwenden:

SCHECKLESER-REINIGUNGSKARTE der Marke PRESAT (KIC)

Kein Reinigungsblatt mit haftender Oberfläche verwenden.

Die folgenden Schritte beachten:

1. Eine Papierrolle in den Drucker einlegen, den Drucker

ausschalten, die Papierrollenabdeckung öffnen, die Taste

gedrückt halten und den Drucker wieder einschalten.

siebenmal drücken und dann die

Papierrollenabdeckung schließen. Der Drucker druckt die

folgende Meldung auf Quittungspapier, und die Lampe

3. Das Reinigungsblatt wie einen normalen Scheck einlegen.

Darauf achten, daß das Blatt mit der richtigen Seite nach oben und in

der richtigen Richtung eingelegt wird.

Das Reinigungsblatt nur einmal verwenden und dann entsorgen.20 TM-U675 Bedienungsanleitung

4. Wenn das Blatt ausgeworfen wird, die Taste

und das Blatt aus dem Drucker herausnehmen.

Hinweise zur Verwendung des MICR-Lesers

Den Drucker nicht in der Nähe von Magnetfeldern installieren.

Besondere Sorgfalt empfiehlt sich bei der Installation der

Bildschirmanzeige. Nach Installation der Anzeige unbedingt die

Erkennungsrate des MICR-Lesers überprüfen.

Sicherstellen, daß der Drucker bei MICR-Lesevorgängen keinen

Erschütterungen oder Vibrationen ausgesetzt ist.TM-U675 Bedienungsanleitung 21

* LPS: Zeilen pro Sekunde

** CPI: Schriftzeichen pro Inch (Zoll). CPI ist die Anzahl der gedruckten Schriftzeichen pro

Technische Daten des TM-U675/U675P Druckmethode:

37 / 50 Spalten (Quittung)

45 / 60 Spalten (Blatt / Indossierung)

95 alphanumerische, 37 internationale Schriftzeichen

12 Seiten erweiterte Grafikzeichen

Druckgeschwindigkeit:

~ 5,14 LPS* (40 Spalten bei 17,8 CPI**)

Quittung: Papierbreite: 76 mm

: 60 mm oder weniger bei einlagigem Journal

89 mm oder weniger bei einlagiger Quittung

83 mm oder weniger bei 2 oder 3 Lagen

Blatt: 70 mm – 148 mm

Indossierung: 148 mm – 150 mm

Papierstärke (einlagiger):

Quittung: 0,06 mm – 0,085 mm

Blatt/Indossierung: 0,09 mm – 0,2 mm

Quittung: 1 Original + 2 Kopien

Blatt/Indossierung: 1 Original + 2 Kopien

Lebensdauer d. Farbbandes:

6 Millionen Schriftzeichen

Schnittstelle (kompatibel):

RS-232C / bidirektional-parallel / RS-485 (Händleroption)

45 Byte oder 4 Kbyte – mit DIP-Schalter wählbar

Betrieb: 5 °C bis 45 °C Lagerung: –10 °C bis 50°C Luftfeuchtigkeit:

10 bis 90 % kondensationsfrei

Mittlerer Ausfallabstand: 180.000 Stunden

MCBF: 37 Millionen Zeilen

Mit automatischem Papierschneider: ca. 5,8 kg22 TM-U675 Bedienungsanleitung
