Marke	Epson
Modell	TM-m10
Produkttyp	Thermodrucker für Belege
Abmessungen	127 x 127 x 127 mm
Gewicht	0,8 kg
Stromversorgung	Netzadapter (Eingang 100-240 V AC, Ausgang 24 V DC) oder USB
Druckverfahren	Direktthermodruck
Druckgeschwindigkeit	Bis zu 200 mm/s
Auflösung	203 dpi
Papierbreite	58 mm oder 80 mm je nach Modell
Konnektivität	USB 2.0 (Typ B), RS-232 seriell (optional)
Hauptfunktionen	Druck von Tickets, Belegen, Barcodes, Grafiken
Befehlssprachen	ESC/POS, TM-Emulation
Wartung und Reinigung	Reinigen Sie den Druckkopf mit einem in Isopropylalkohol getränkten Wattestäbchen, entfernen Sie regelmäßig Staub
Sicherheit	Nicht Feuchtigkeit aussetzen, vor Reinigung Netzstecker ziehen, nur mitgelieferten Adapter verwenden
Ersatzteile und Reparierbarkeit	Thermopapierrollen, Druckkopf, Netzteil; Reparatur durch autorisierten Techniker
Allgemeine Informationen	Konzipiert für leichten Einsatz am Point of Sale, kompatibel mit den meisten Kassensystemen

Häufig gestellte Fragen - TM-m10 EPSON

Wie installiere ich die Papierrolle im Epson TM-m10?

Öffnen Sie die vordere Abdeckung, legen Sie die Thermorolle in der angegebenen Richtung ein (das Papier sollte nach vorne abrollen), ziehen Sie etwas Papier heraus und schließen Sie die Abdeckung bis zum Einrasten.

Was tun, wenn der Drucker nicht druckt?

Überprüfen Sie zuerst, ob der Drucker eingeschaltet und das USB-Kabel richtig angeschlossen ist. Stellen Sie sicher, dass die Papierrolle korrekt eingelegt ist. Wenn das Problem weiterhin besteht, starten Sie Drucker und Computer neu.

Wie reinige ich den Thermodruckkopf?

Schalten Sie den Drucker aus und ziehen Sie den Netzstecker. Öffnen Sie die Abdeckung, verwenden Sie ein mit 90% oder höherem Isopropylalkohol getränktes Wattestäbchen, um die Oberfläche des Druckkopfes vorsichtig zu reinigen. Vor dem Wiedereinschalten trocknen lassen.

Welche Papiersorte wird für die TM-m10 benötigt?

Verwenden Sie Thermopapier mit 80 mm Breite (oder 58 mm, wenn Ihr Modell dies unterstützt) mit einem maximalen Außendurchmesser von 83 mm und einem Innendurchmesser von 12,7 mm.

Der Drucker macht ein ungewöhnliches Geräusch, was tun?

Stoppen Sie sofort den Druckvorgang. Überprüfen Sie, ob Papier geknickt oder gestaut ist. Reinigen Sie das Innere des Druckers. Wenn das Geräusch anhält, wenden Sie sich an einen autorisierten Techniker.

Wie verbinde ich den Epson TM-m10 mit einem Computer?

Verwenden Sie das mitgelieferte USB-Kabel, um den Drucker an einen USB-Anschluss des Computers anzuschließen. Laden Sie den entsprechenden Treiber von der Epson-Website herunter und installieren Sie ihn. Stellen Sie sicher, dass der Drucker in den Druckereinstellungen erkannt wird.

Was bedeutet die blinkende rote LED?

Eine blinkende rote LED zeigt in der Regel einen Fehler an: offene Abdeckung, Papierende, Papierstau oder Überhitzung des Druckkopfes. Schlagen Sie im Handbuch nach dem genauen Fehlercode.

Kann die TM-m10 ohne Netzadapter verwendet werden?

Nein, der Drucker benötigt eine externe Stromversorgung. Sie können einen kompatiblen Netzadapter (24 V DC) oder die USB-Stromversorgung verwenden, falls unterstützt, aber der Netzadapter wird für einen stabilen Betrieb empfohlen.

Wie behebe ich einen Papierstau?

Öffnen Sie die Abdeckung, entfernen Sie vorsichtig das gestaute Papier, indem Sie es in Druckrichtung ziehen. Überprüfen Sie, ob die Rolle richtig positioniert ist. Schließen Sie die Abdeckung und drücken Sie gegebenenfalls die Papiervorschubtaste.

Wo finde ich die Treiber für den Epson TM-m10?

Besuchen Sie die offizielle Epson-Website im Bereich Support/Downloads. Suchen Sie nach 'TM-m10' und wählen Sie Ihr Betriebssystem aus, um den Treiber und die Dienstprogramme herunterzuladen.

BEDIENUNGSANLEITUNG TM-m10 EPSON

Benutzerhandbuch.... 11

Bei diesem Produkt handelt es sich um ein WLAN-Kabelset für Epson TM Drucker. Überprüfen Sie im Druckerhandbuch o.ä., ob dieses Produkt mit Ihrem Drucker kompatibel ist.

Dieses Handbuch enthält Informationen über die Installation und die grundlegenden Funktionen, um eine sichere und effektive Nutzung dieses Produkts zu ermöglichen.

Bitte lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es leicht zugänglich auf, damit Sie bei Fragen schnelle Hilfe finden.

Vorsichtsmaßnahmen bei der Verwendung

Sicherheitshinweise zur Verwendung von Wireless LAN

(Wichtige Informationen zu Verbraucherrechten und Datenschutz)

Der Vorteil der Verwendung von Wireless LAN im Gegensatz zu einem LAN-Kabel ist, dass Informationen über Radiowellen ausgetauscht werden und eine Netzwerkverbindung ganz einfach ist, wenn sich das Gerät im Empfangsbereich der Signale befindet. Ein Nachteil dabei ist, dass sich elektromagnetische Wellen innerhalb eines bestimmten Bereiches auch durch Hindernisse, wie Wände, ausbreiten und, falls keine Gegenmaßnahmen getroffen werden, es zu einem der folgenden Probleme kommen könnte:

- Abfangen von übertragenen Daten

Dritte können möglicherweise die drahtlose Übertragung ohne Authentifizierung empfangen, und so persönliche Informationen erhalten, wie beispielsweise IDs, Kennwörter oder Kreditkartennummern, oder den Inhalt persönlicher E-Mailnachrichten abfangen.

●Unautorisierter Zugriff auf das Netzwerk

Dritte könnten möglicherweise ohne Erlaubnis auf ein persönliches oder innerbetriebliches Netzwerk zugreifen und folgende Aktionen ausführen:

- Persönliche Daten oder geheime Informationen abrufen (Durchsickern von Daten/Informationen)

- Annahme einer falschen Nutzeridentität, um gezielt Fehlinformationen zu senden (Nachahmer)

- Den Inhalt empfangener Daten verändern oder manipulieren und unbemerkt weiterleiten (Fälschung)

- Einen Computervirus einschleusen, der Datenverlust oder Systemausfälle hervorruft (Schädigung)

Das mögliche Auftreten dieser Probleme kann anfangs durch die Sicherheitseinstellungen des Wireless LAN-Produktes bedingt sein, die Wahrscheinlichkeit verringert sich aber durch die Verwendung, denn die Wireless LAN-Karte und der Zugriffspunkt verfügen über spezielle Sicherheitseinrichtungen zur Behebung dieser Probleme. Nehmen Sie dieses Produkt nur in Betrieb, nachdem Sie die Sicherheitseinstellungen nach eigenem Ermessen und unter Ihrer eigenen Verantwortlichkeit vorgenommen haben, und sich der möglicherweise durch ein Nichtvornehmen der Sicherheitseinstellungen auftretenden Probleme vollständig bewusst sind.

Hinweise zur Einstellung der SSID (Service Set Identifier)

Aus Sicherheitsgründen sind bei der Einstellung der SSID folgende Vorsichtsmaßnahmen zu beachten.

• Ändern Sie die SSID von der Grundeinstellung aus.
• Geben Sie keine Texte ein, durch die der Eigentümer als SSID identifiziert werden kann.

Hinweise zur Einstellung des kryptographischen Schlüssels

Aus Sicherheitsgründen sind bei der Einstellung des kryptographischen Schlüssels folgende Vorsichtsmaßnahmen zu beachten.

• Vermeiden Sie möglichst die Verwendung von Begriffen aus einem Wörterbuch.
• Kombinieren Sie bedeutungslose alphanumerische Zeichen und Symbole.
• Verwenden Sie möglichst Texte aus mindestens 13 Zeichen oder mehr, oder von 20 oder mehr Zeichen.

Anschließbare Geräte

Dieses Produkt kann in Übereinstimmung mit IEEE 802.11b, 802.11g und 802.11n an folgende andere Produkte angeschlossen werden.

●Computer mit integrierter Wireless LAN-Funktion
- Zugangspunkte

Allerdings können die verfügbaren Kommunikationsmodi je nach Spezifikation der angeschlossenen Geräte beschränkt sein.

Anschließen des Wireless LAN-Geräts

Sie können das Wireless LAN-Gerät direkt oder mit dem USB-Verlängerungskabel an den Drucker anschließen.

Wenn Sie das Wireless LAN-Gerät direkt anschließen und dabei Interferenzen mit anderen Kabeln verursacht werden oder die Kommunikation unzureichend ist, verwenden Sie das mitgelieferte USB-Verlängerungskabel.

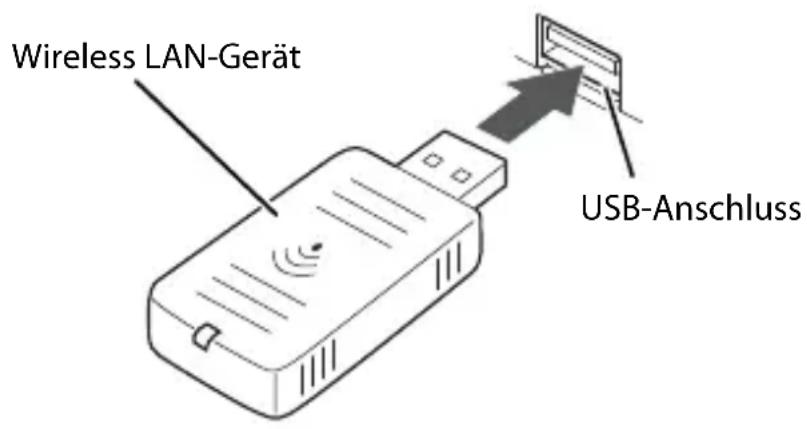

Direktes Verbinden des Geräts mit dem Drucker

Stecken Sie das Wireless LAN-Gerät in einen USB-Anschluss des Druckers ein. Die Position des USB-Anschlusse kann sich je nach Druckermodell unterscheiden. Details finden Sie im Benutzerhandbuch des jeweiligen Druckers.

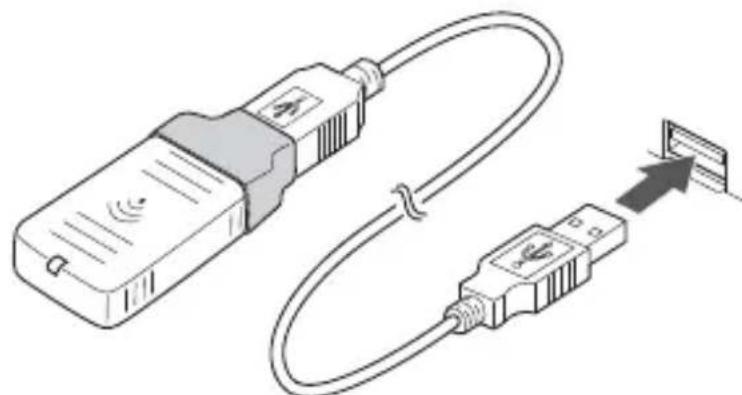

Verwendung des USB-Verlängerungskabels

1. Bringen Sie die mitgelieferte Gummiabdeckung am Anschluss des USB-Verlängerungskabels an, in welches das Wireless LAN-Gerät eingesetzt werden soll, um zu verhindern, dass sich das Gerät lösen kann.

2. Stecken Sie das Wireless LAN-Gerät in Anschluss des Kabels ein.

Gefahr:

Passen Sie die Position der Gummiabdeckung so an, dass die Beschreibung des Etiketts auf der Rückseite des Wireless LAN-Geräts nicht abgedeckt wird.

1. Verbinden Sie das USB-Verlängerungskabel mit dem USB-Anschluss des Druckers.

Wenn Sie das Wireless LAN-Gerät irgendwo fest anbringen möchten, schneiden Sie das mitgelieferte Befestigungsband passend, bringen Sie es auf dem Gerät an und befestigen Sie das Gerät an einem Ort, der eine gute Kommunikation ermöglicht.

Verbindung mit einem Netzwerk

Wie Sie einen TM Drucker mit diesem Gerät mit dem Netzwerk verbinden, wird in der "OT-WL02 Technical Reference Guide (Technischen Anleitung)" beschrieben.

Das technische OT-WL02 Technical Reference Guide (Technischen Anleitung) kann unter der folgenden URL heruntergeladen werden:

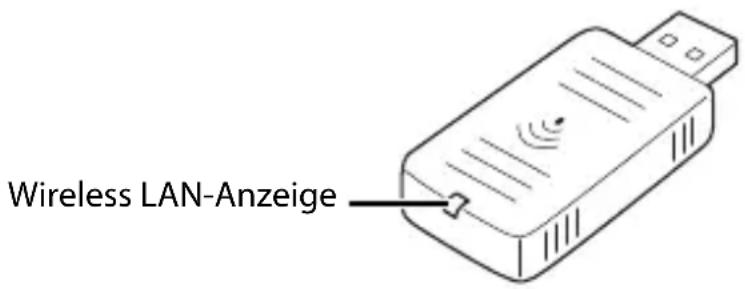

Bedeutung der Wireless LAN-Anzeige

Die Position der Wireless LAN-Anzeige wird in der untenstehenden Abbildung dargestellt.

: Blinken

: Ein

: Aus

Status Wireless LAN-Anzeige
Das Wireless LAN-Gerät ist nicht mit dem Drucker verbunden. Oder der Drucker wird nicht mit Strom versorgt.
Dieses Wireless LAN-Gerät ist mit dem Drucker verbunden und in Betrieb.	[6267] Blau
Dieses Wireless LAN-Gerät ist mit dem Drucker verbunden und in Betrieb. Dieses Gerät kommuniziert in einem Netzwerk.	Blau (Schnelles Blinken)
Es ist ein Fehler aufgetreten. Schalten Sie den Drucker aus, installieren Sie das Wireless LAN-Gerät neu und schalten Sie den Drucker dann ein.	Blau (Langsames Blinken)

EPSON ist ein eingetragenes Warenzeichen der Seiko Epson Corporation.

Exceed Your Vision ist ein eingetragenes Warenzeichen oder Warenzeichen der Seiko Epson Corporation.

Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer und werden nur zu Identifikationszwecken verwendet.

Produktinformationen können ohne vorherige Ankündigung geändert werden.

© Seiko Epson Corporation 2015-2016. Alle Rechte vorbehalten.
