TMU675P - Imprimante EPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante matricielle d'impact
Marque	Epson
Modèle	TM-U675P
Méthode d'impression	Matrice de pointes à impact 9 broches série
Vitesse d'impression	Environ 5,14 LPS (40 colonnes à 17,8 CPP)
Jeux de caractères	95 alphanumériques, 37 internationaux, 128 × 12 pages graphiques étendus
Interfaces	RS-232C / Parallèle bidirectionnelle / RS-485 (option)
Tampon de données	Sélectionnable pour 45 octets ou 4 Ko
Formats papier	Ticket de caisse, feuillet, endos
Largeur papier ticket	76 mm ou 82,5 mm
Nombre de copies	1 original + 2 copies
Ruban encreur	ERC-32(P) – durée de vie 6 millions de caractères
Alimentation	+24 V continu ± 10 %, consommation 1,8 A
Température de fonctionnement	5 °C à 45 °C
Humidité	10 à 90 % sans condensation
Dimensions (H × L × P)	195 mm × 186 mm × 298 mm
Poids	Environ 4,8 kg (sans couteau) / 5,8 kg (avec couteau)
Fiabilité	MTBF 180 000 heures, MCBF 37 millions de lignes
Fonctions spéciales	Lecteur de caractères magnétiques (option usine)
Entretien	Nettoyage de la tête d'impression et du lecteur magnétique avec feuillet adapté
Normes	CE, FCC/ICES-003 Classe A, VCCI Classe A

FOIRE AUX QUESTIONS - TMU675P EPSON

Comment installer le rouleau de papier dans l'imprimante TM-U675P ?

Allumez l'imprimante. Tenez le papier par les deux bords et insérez-le dans la fente. Il avancera automatiquement. Pour le papier double épaisseur, insérez la bande-journal dans la bobine réceptrice en laissant dépasser 40 à 60 mm de papier. Veillez à ce que le bord du papier soit contre la flasque. Consultez les schémas page 5 de la notice.

Que faire si le témoin d'erreur est allumé ou clignote ?

Vérifiez que le capot de l'imprimante est bien fermé. Éteignez l'imprimante et regardez si le papier est coincé. Retirez le papier bloqué, puis remettez l'imprimante sous tension.

Comment nettoyer la tête d'impression de la TM-U675P ?

Attendez que la tête d'impression refroidisse après une utilisation prolongée (elle peut être très chaude). Utilisez un feuillet de nettoyage adapté ou suivez la procédure de nettoyage du lecteur magnétique. Ne touchez pas la tête directement.

Quel type de ruban utiliser pour cette imprimante Epson ?

Epson recommande l'emploi de cassettes de ruban Epson modèle ERC-32(P). La durée de vie du ruban est d'environ 6 millions de caractères.

Comment introduire un feuillet ou un endos dans l'imprimante TM-U675P ?

Consultez les schémas page 7 de la notice. Assurez-vous que le papier est bien plat et insérez-le dans le guide approprié. Attendez que le voyant SLIP clignote pour introduire un chèque ou un feuillet.

Comment utiliser le lecteur de caractères magnétiques (option) ?

Introduisez le chèque recto en haut, le bord droit contre le guide, le code magnétique à droite. L'imprimante détecte et entraîne le chèque. Lorsqu'il est éjecté et que le voyant SLIP clignote à nouveau, retirez-le en tirant droit vers le haut.

Que faire en cas de bourrage papier sérieux ?

Mettez l'imprimante hors tension et ouvrez le couvercle du rouleau. Poussez les leviers pour soulever le mécanisme. Appuyez sur le levier de déverrouillage du papier et tirez le papier coincé dans le sens de l'avance. Repoussez le mécanisme en place. Consultez le schéma page 8.

Quelles sont les précautions de sécurité importantes pour la TM-U675P ?

Ne jamais démonter ou modifier l'appareil. Branchez sur une source d'alimentation conforme. Ne pas utiliser les mains mouillées. En cas de fumée, débranchez immédiatement. Ne touchez pas la tête d'impression chaude. Utilisez uniquement des accessoires Epson agréés.

Quelles interfaces sont disponibles sur l'imprimante TM-U675P ?

Les interfaces standard sont RS-232C et parallèle bidirectionnelle. Une interface RS-485 est disponible en option (consultez votre revendeur). Le tampon de données est sélectionnable entre 45 octets et 4 Ko via un sélecteur DIP.

Comment configurer le tampon de données de l'imprimante ?

Le tampon de données est sélectionnable pour 45 octets ou 4 Ko à l'aide d'un sélecteur DIP situé sur l'imprimante. Consultez la notice pour l'emplacement exact et les positions des commutateurs.

MODE D'EMPLOI TMU675P EPSON

Le present manuel s'applique aux modèles TM-U675/TM-U675P avec couteau automatique (option au départ usine) et sans couteau automatique. Les illustrations du manuel pourraient ne pas exactement correspondre à votre imprimante particulière.

Manuel d'utilisation

Illustrations

Le present manuel comprend six parties, une pour chaque langue. La plupart des illustrations se trouvent dans la première partie exclusivement. Le numero de page des illustrations est toutefois indiquedans chaque partie.

Tous droits réservés. Toute reproduction, mémorisation dans un système informatique, transmission, intégrale ou partielle, parquelque procédé que ce soit (electronique, mécanique, photocopie, enregistrement ou autre), faite sans le consentement écrit de Seiko Epson Corporation est illicite. L'utilisation des renseignements contenus dans le present manuel ne saurait engager la responsabilité de la société quant aux droits de brevet. Bien que le plus grand soin ait eté accordé à la réduction du present ouvrage, Seiko Epson Corporation dénie toute responsabilité en cas d'erreurs ou d'omissions. La société ne saurait être responsable des préjudices decoulant de l'utilisation des renseignements ci-dedans.

Ni Seiko Epson Corporation, ni,aucun des members de la societe,ne saurait etre responsable des prejudices, pertes, coûts ou frais encourus par l'acheteur ou par un tiers en cas d'accident, d'emploi errone ou abusif du present produit, de modifications, de réparations ou d'alterations non autorises du present produit, ou (sauf aux États-Unis) en cas de non-respect des prescriptions d'emploi et d'entretien dictées par Seiko Epson Corporation. Seiko Epson Corporation ne saurait etre responsable des préjudices ou problèmes decoulant de l'utilisation des consommables ou options autres que les produits Epson d'origine ou les produits agreés Epson, tels que définis par Seiko Epson Corporation.

EPSON et ESC/POS sont des marques déposées de Seiko Epson Corporation.

NOTA: Le contenu duprésent manuel est sujet à modification sans préavis.

Normes EMC et de sécurité

Nom du produit: TM-U675/TM-U675P

Type: M146A (sans couteau automatique)

M146A (avec couteau automatique)

Les normes ci-dessous ne concernnent que les

imprimantes portant le label pertinent. (Compatibleé electromagnetique testée avec l'alimentation EPSON PS-170.)

Europe : Label CE

Securite: EN 60950

Amérique du EMI : FCC/ICES-003 Classe A

Nord: Sécurité: UL 1950/CSA C22.2 N°. 950

Japon:EMC：VCCIClasseA

JEIDA-52

Ocanie:EMC:AS/NZS3548ClasseB

MISE EN GARDE

Le raccordement d'un cable de liaison d'imprimante non blinde à cette imprimante annule la conformité de l'appareil aux normes EMC.

Toutes modifications non explicitement approuvées par SEIKO EPSON Corporation sont susceptibles de rendre illicite l'utilisation de l'appareil.

Label CE

L'imprimante est conforme aux directives et normes suivantes:

Directive 89/336/EEC EN 55022 Classe B

EN 55024

EN 61000-4-2

EN 61000-4-3

EN 61000-4-4

EN 61000-4-5

EN 61000-4-6

EN 61000-4-11

Cet appeareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Consignes de sécurité

La presente rubrique renferme des renseignements importants destinés à garantir la sécurité et l'efficacité d'emploi de l'appareil concerné. Veuillez la tire attentivement et la garder sous la main.

MISE EN GARDE :

En cas de fumée, d'odeur bizarre ou de bruit anormal,mettre l'appareil hors tension immediatement. L'emploi de l'appareil dans ces conditions presente des risques d'incendie ou de chocs électriques.Débrancher immEDIatement l'appareil et demander conseil à son revendeur ou à un centre de réparation SEIKO EPSON.

Ne jamais tenter de réparer l'appareil soi-même. Les réparations non conformes peuvent être dangereuses.

Ne jamais démonter ni modifier leprésent produit. Ne jamais le traffiquer en aucune façon sous peine de risques de blessures, d'incendie ou de chocs électriques.

Le brancher sur une source d'alimentation de type préconisé. Le raccordement à une source d'alimentation non conforme présente des risques d'incendie ou de chocs électriques.

Ne jamais brancher ni débrancher la fiche du cordon d'alimentation les mains mouillées sous peine de s'exposer à de fortes secousses électriques.

Éviter de faire tomber quoi que ce soit à l'intérieur de l'appareil sous peine de risques d'incendie ou de chocs électriques.

Si de l'eau ou tout autre liquide venait à être renversé dans l'appareil, le débrancher immédiatement et demander conseil à son revendeur ou à un centre de réparation SEIKO EPSON. L'emploi de l'appareil dans ces conditions présente des risques d'incendie ou de chocs électriques.

Ne pas surcharger la prise de courant murale sous peine de risques d'incendie.

Toujours brancher l'appareil directement sur une prise secteur standard. Manipuler le cordon d'alimentation avec soin sous peine de risques d'incendie ou de chocs électriques.

Ne pas modifier ni tenter de réparer le cordon d'alimentation.

Ne rien poser sur le cordon.

Éviter toute torsion, pliure et traction excessives au cordon.

Ne pas faire passer le cordon pres d'un apparéil de chauffage.

Vérifier la propriété de la fiche avant de la brancher.

Prendre soit d'enforcer la fiche à fond dans la prise.

Si le cordon est endommagé, en commander un de rechange à son revendeur ou à un centre de réparation SEIKO EPSON.

ATTENTION :

Respecter le mode de branchement des cables préconisé dans le present manuel. Un raccordement non conforme risque d'endommager l'appareil ou de causeur un incendie.

Installer l'appareil sur une surface solide, stable et horizontally. En cas de chute, l'appareil risque de se casser ou de blesser quelqu'un.

Ne pas utiliser l'appareil dans un local extrémement humide ou pousséreux sous peine de l'endommager ou de causeur des risques d'incendie ou de chocs électriques.

Ne pas poser d'objects lourds sur l'appareil. Ne jamais monter sur l'appareil ni s'appuyer dessus. L'appareil pourrait tomber et se casser ou s'écraser et bleisser quelqu'un.

Par souci de sécurité, toujours débrancher l'appareil avant de leMETtre hors service pendant une période prolongée.

Ne pas toucher la tete d'impression. Attendre qu'elle refroidisse. Avec une longue durée d'impression, la tete peut etre extrément chaude. Ne pas la toucher sous peine de se bruler.

Étiquettes

MISE EN GARDE :

Ne pas relier de fil téléphonique au connecteur du dispositif d'ouverture du tiroir-caisse ou au connecteur du module d'affichage sous peine d'endommager l'imprimante et le fil.

ATTENTION :

Ne pas toucher la tete d'impression. Attendre qu'elle refroidisse. Avec une longue durée d'impression, la tete peut etre extrément chaude. Ne pas la toucher sous peine de se bruler.

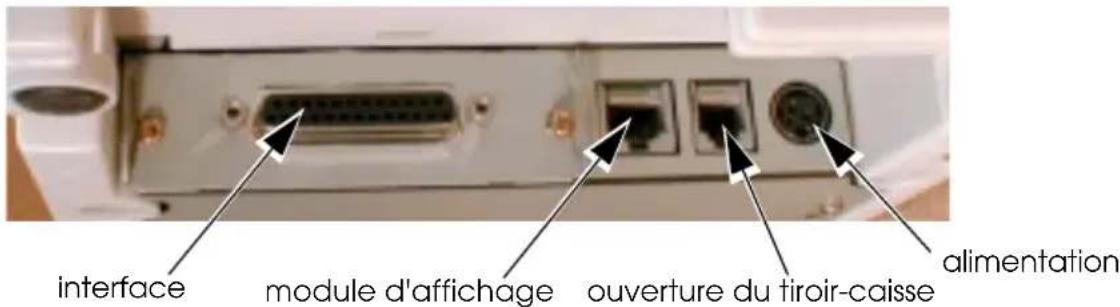

Connecteurs

Remarque à propos de l'ouverture du couvercle du rouleau de papier

Si vous ouvrez le couvercle d'une imprimante équipée d'un couteau automatique pour toute autre raison que pour installer un rouleau de papier, veillez à suivre la procédure ci-dessous afin d'eviter tout bourrage.

1. Faites avancer le papier d'environ 50~mm
2. Coupez le papier avec le couteau manuel.
3. Refermez le couvercle. Voir schémas, page 4.

Installation de la bobine papier

Remarque:

L'emploi de bobines dont le papier est fixé au mandrin par de la colle ou un ruban adhésièf est à bannir. Ces bobines représentent des risques de bourrage de papier.

Il est indispensable d'installer une bobine même si vous n'utilise que les sections feuillet ou endos de l'imprimante. Voir schéma, page 4.

Allumez l'imprimante, tenez le papier par les deux bords et inserez-le dans la fente. Il avancera automatiquement dans la machine.

Pour le papier double épaisseur, insérez la bande-journal dans la bobine réceptrice comme illustré ci-dessous. Veiliez à ce que le papier dépasse la bobine d'une longueur de 40 à 60 mm et à ce que le bord du papier se trouve contre la flasque. Voir schéma, page 5.

Introduisez la bobine réceptrice et déchirez le ticket de caisse comme illustré ci-dessous. Voir schéma, page 5.

Retrait du papier

S'il vous faut-retirer lepapiercharge sur la bobine avant de l'utiliser en entier,procedez comme suit:

1. Soulevez la bobine réceptrice avec la bande-journal qui reste chargée dessus.
2. Coupez le papier derrière la fente d'introduction.
3. Poussez le levier de déverrouillage (situé à droite de la bobine).

Tirez ensuite le reste du papier dans le sens de l'avance papier. Tirez toujours le papier dans cette direction afin d'eviter d'endommager le mecanisme de l'imprimante. Voir schéma, page 6.

Installation du ruban

EPSON recommends l'emploi de cassettes de ruban EPSON.

Allumez l'imprimante. Tournez le bouton de la cassette de ruban. Ouvrez le capot avant de l'imprimante et installez le nouveau ruban. Tournez le bouton de deux ou trois tours et vérifie que le ruban est bien installé. Voir schémas, page 6.

Introduction de feuillets et d'endos

Voir schémas, page 7.

Dépannage

Témoin d'erreur allume ou clignotant.

Vérifiez que le capot de l'imprimante est bien fermé.

Éteignez l'imprimante et regardez si le papier est coince. ÀpRES avoir enlevé le papier bloqué, mettez l'imprimante sous tension.

Ouverture du mécanisme de l'imprimante

En cas de bourrage sérieux du papier ou pour enlever des objets qui seraient tombés dans l'imprimante, procédez comme suit :

1. Mettez l'imprimante hors tension et ouvre le couvercle du rouleau de papier. Pour soulever le mecanisme, poussez les leviers en arrêté dans le sens indiqué par les flèches. Voir schéma, page 8.

2. Appuyez sur le levier de déverrouillage du papier et enlevez l'objet qui est tombé dans la machine ou tirez le papier coincide vers l'extérieur dans le sens de l'avance papier. Tirez toujours le papier dans cette direction afin d'éviter d'endommager le mécanisme de l'imprimante. Repoussez ensuite le mécanisme en place jusqu'à l'enclencher.

Option lecture de caractères magnétiques (option usine)

Lecture des caractères magnétiques des chèques personnels

ATTENTION :

Ne pas introduire des chèques avec agrafes sous peine de coincer le papier, d'entrainer des erreurs de lecture des codes magnétiques et d'endommager la tête du lecteur.

Les chêques doivent être bien plats. Ils ne doivent être ni recourbés, ni piées, ni froissés.

1. Attende que levoyant SLIP clignote. Introduisez le chèque recto en haut à fond dans l'appareil, le bord droit du chèque étant placé contre le côte droit du guide papier. Le code doit se trouver à droite. Voir schéma, page 9.

2. L'imprimante détecte le chèque et l'entraîne. Dès que vous sentez le chèque entraîné dans l'imprimante, lâchéz-le. Lorsque l'imprimante ejecté le chèque et que levoyantSLIP clignote de nouveau, retirez le chèque en le tirant tout droit vers le haut sans le pencher.

Nettoyage du lecteur de caractères magnétiques

Une fois par an, nettoyez la tete du lecteur de caractères magnétiques avec un feuillet de nettoyage humide.

Utilisez les feuillets de la marque suivante ou tout feuillet du commerce de qualité équivalente :

PRESAT (KIC) « CHECK READER CLEANING CARD. »

Remarque:

L'emploi de feuillets de nettoyage adhésifs est à bannir.

Procedez comme suit :

1. Placez une bobine de papier dans l'imprimante; éteignez l'imprimante; soulevez le capot du logement de la bobine papier et rallumez l'appareil tout en appuyant sur la touche RELEASE.

2. Appuyez sur la touche RELEASE sept fois de suite et refermez le capot du logement de la bobine. L'imprimante imprime le message suivant sur un ticket de caisse et le voyant SLIP se met à clignoter.

RECOGNITION MODE

Please set check.

1. Introduisez le feuillet de nettoyage comme s'il s'agissait d'un chèque.

ATTENTION :

Veiller à introduire le feuillet à l'endetroit et dans le bon sens.

Les feuilles sont à usage unique. Les jeter après l'emploi.

1. Lorsque le feuillet est ejecté, appuyez sur la touche RELEASE et retirez-le de l'imprimante.

Remarques sur l'emploi du lecteur de caractères magnétiques

L'imprimante ne doit pas etre installee a proximete d'un champ magnetique. Choisissez avec soin l'emplacement de l'unite d'affichage. Une fois l'afficheur installe, vérifie le taux de reconnaissance du lecteur de caractères magnetiques.

Veillez à ce que l'imprimante ne subisse ni chocs ni vibrations pendant la lecture des codes de caractères magnétiques.

Fiche technique du modele TM-U675 /U675P

Méthode d'impression :	Matrice de pointes à impact 9 broches série
Police d'impression :	5 · 9 / 7 · 9
Colonnes :	37 / 50 colonnes (ticket de caisse)45 / 60 colonnes (feuillet/endos)
Taille des caractères :	1,56 mm · 3,1 mm / 1,24 mm · 3,1 mm
Jeux de caractères :	95 caractères alphanumerices,37 caractères internationaux128 · 12 pages de caractères graphiques étendus
Cadence d'impression :	Approximativement 5,14 LPS* (40 colonies à 17,8 CPP**)
Format du papier :
Ticket de caisse :	Largeur du papier : 76 mm ± 0,5 mm ou 82,5 mm ± 0,5 mmDiamètre extérieur : 60 mm ou moins pour bande-journal simple épaissieur89 mm ou moins pour ticket de caisse simple épaissieur83 mm ou moins pour papier double ou triple épaissieurDiamètre de bobine (intérieur) : 10 mm ou plus
Feuillet :	70 mm-148 mm · 150 mm-210 mm (largeur · longueur)
Endos :	148 mm-150 mm · 70 mm-210 mm (largeur · longueur)
Épaisseur du papier(simple épaisseur) :	Ticket de caisse : 0,06 mm-0,085 mmFeuillet/endos : 0,09 mm-0,2 mm
Nombre de copies :	Ticket de caisse :1 original + 2 copiesFeuillet/endos : 1 original + 2 copies
Ruban encreur :	ERC-32(P)
Durée de vie du ruban :	6 millions de caractères
Interface (compatible) :	RS-232C / parallèle bidirectionnelle / RS-485 (option revendeur)
Tampon de données :	Sélectionnable pour 45 octets ou 4 Ko à l'aide d'un sélecteur DIP
Fonction D.K.D :	2 unités
Alimentation :	+24 V cont. ± 10 %
Consommation :	1,8 A (en moyenne)
Température :	En service : 5 °C à 45 °CAu repos : -10 °C à 50 °C
Humidité :	10 à 90 % sans condensation
Fiabilité :	MTBF : 180.000 heuresMCBF : 37 millions de lignes
Dimensions hors tout :	195 mm · 186 mm · 298 mm (hauteur · largeur · profondeur)
Poids :	4,8 kg environAvec couteau automatique environ 5,8 kg

• LPS : lignes par seconde
  ** CPP: caractères par pouce. CPI représenté le nombre de caractères imprimés dans un espace de 25,4 mm.

TM-U675/U675P

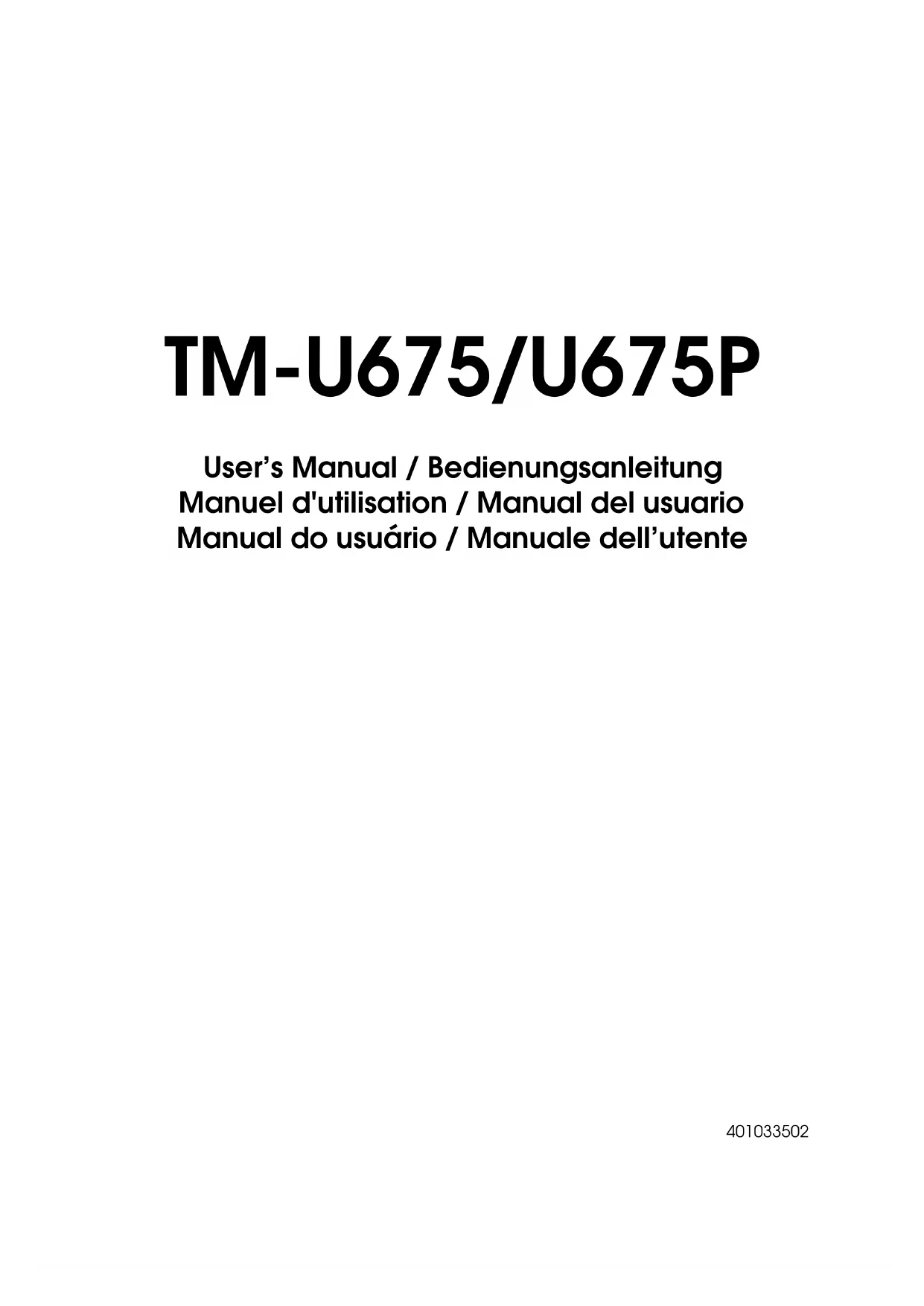

Manual del usuario

Illustraciones

Nombre del produit: TM-U675/TM-U675P

Jamais desmonte ou modifie este produits.A violacaoeste produitsodearresaurlesao,incendioouchoqueelétrico.
