MANUAL DE USUARIO TMU675P EPSON
Este manual cubre los modelos TM-U675 y TM-U675P, con cortador automatico (opinion de fabrica) y sin cortador automatico. Por lo tanto, las ilustraciones usadas en este manual peuvent ser differsentes al modelo de su impressora.
Este manual se divide enSECTION,una para cada idioma.La mayoria de las ilustraciones aparecen en la primera section,y no se repiten.Sin embargo, cada seccion hace referencia a las paginas de las ilustraciones.
Quedan reservados todos los derechos. Ninguna parte de esta publicaciónoulda ser reproduceda, almacenada en unistema de informacion, o transmitida de forma una o por medio algoo, sea este electrono, mecánico, de fotocopia, grabacion,u other qualquiera, sin el permiso previo por escrito de Seiko Epson Corporation.No se asume ninguna responsabilidad de patentes en lo referente a la informacion aquie contentida.Aún cuando se han tomado todas las precauiones en la preparacion de este libro, Seiko Epson Corporation no asume ninguna responsabilidad por errors u omisiones.Tampoco se asume ninguna responsabilidad por daños resultantes del uso de la informacion contentida en este documento.
Ni Seiko Epson Corporation ni sus afiliadas seran responsables ante el acquirente de este producto, ni ante cerceros, por daños, perdidas, costos, oastos, incuridos por parte del acquirente o de terceros como resultado de: accidentes, uso inapropiado, o abuso de este producto, o de modificaciones, reparaciones, o alteraciones no autorizadas de este producto, o (excluyendo a los Estados Unidos) el no complimiento estricto de las instrucciones de operación y mantenimiento de Seiko Epson Corporation.
Seiko Epson Corporation no sera responsable de danos o problemas debidos al uso de.optiones o produits consumibles, excepto aquellos designados por Seiko Epson Corporation como produits Epson originales o produits aprobados por Epson.
EPSON y ESC/POS son marcas registradas de Seiko Epson Corporation.
AVISO: El contenido de este manual está sujeto a cambio sin previo aviso.
Normas de ECM y de seguridad aplicadas
Nombre del modelo: M146A (sin el cortador
automático)
M146A (con el cortador
automática)
Las siguientes normas se aplican solamente a las implicas que estén marcadas con las correspondientes etiquetas. (EMC se ensaya realizando la fuente de alimentacion EPSON PS-1)
Europa: Marca de CE
Seguridad: EN 60950
América del EMI: FCC/ICES-003 Clase A
Norte: Seguridad: UL 1950/CSA C22.2 No. 950
Japon: EMC: VCCI Clase A
JEIDA-52
Oceania: EMC: AS/NZS 3548 Clase B
ADVERTENCIA
La connexion de un cable de interface no blindado a esta impressora invalidará las normas EMC de este dispositorio.
Se advierte que los Cambios o modificaciones que se realicen sin la aprobacion expresa de la SEIKO
EPSON Corporation pueda invalidate su autoridad para usar el equipo.
Marcas de CE
La impresora cumple con las siguientes Directrices y Normas:
Directriz 89/336/EEC EN 55022 Clase B
EN 55024
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-4-11
Directriz 90/384/EEC EN45501
Declaración de cumplimiento de las normas de FCC para sistemas de los Estados Unidos
Este equipo ha sido probado y se ha verificado que cumple con los limites para un dispositivo digital de Clase A, de acuerdo con la Parte 15 de las Reglamentaciones de FCC. Estos limites han sido existecidos para proveer una proteccion razonable contra las interferencias perjudiciales cuando el equipo se utilize en un entorno comercial.
Este equipo genera, utilizes, y pueda radiar energia de radiofrecuencia y, de no ser instalado y utilizdo de acuerdo con el manual de instrucciones, pueda causar interferencias perjudiciales con las Transmitaciones por radio. Es probable que el uso de este equipo en una zona residencial cause interferencias perjudiciales, en cuio caso el usuario deben corregir las interferencias a su propia cosca.
Precauciones de seguridad
Esta sección contiene information importante destinada a asegurar un uso seguro y eficaz de este producto. Lea esta sección cuidadosamente y guardela en un lugar accesible.
ADVERTENCIA:
Apache el equipo inmediamente si emite humano, un odor extraño, o un ruido inusual. Si lo continúa usingo, pueda ocurrir un incendio oCHOque electrico. Desconnecte inmediamente el equipo y consulte a su distribuidor o a un centro de servicios de SEIKO EPSON para solicitar consejo.
Nunca intente reparar este productoasted甚么. Las tareas de reparacion inapropiadas peuvent ser peligrosas.
Nunca desmonte ni modifie este produit. Si usted manipula indebidamente este produit, pueda ocurrir lesiones, incendios, o choques electricos.
Utilice siempre la fuente de corriente especializada. Si conecta el equipo a una fuente de corriente inapropiada, pueda occurrir un incendio oCHOque electrico.
Nunca inserte ni desconecte el enchufe de corriente con las manos mojadas. Si lo hace, pueda ocurrir unCHOque eletrico grave.
No deje que ingresen al equipo materiales foráneos. La penetración de objetivos foráneos puede causar un incendio oCHOque electrico.
Si se derrama agua u othero liquido en el inferior de este equipo, desconecte el cable de alimentacion inmediatamente y.afteres consultte a su distribuidor o a un centro de service de SEIKO EPSON para solicitar consejo. Si continua usingo el equipo,可以更好ocrir un incendio o chogue electrico.
Noonga multipes cargas en el tomacorriente (toma de pared). Si se sobrecarga el tomacorriente, pueda ocurrir un incendio.
Siempre suministre la corriente directamente desde un tomacorriere estandar domestico.
Manipule el cable de alimentacion electrica con cuidado. Si lo manipula incorrectly,uede occurir un incendio o是如何 electrico.
No modifie niintaente reparerel cable.
No coloque nunca objeto encima del cable.
Evite flexionar, retorcer, y tirar excessivamente del cable.
No coloque el cableerca de un elemento calefactor.
Antes de conectarlo, verifique que el enchufe está limpio.
Empujé las patillas del enchufe totalmente hacía adentro.
Si el cable se daña, obtenga un repuesto en su distribuidor o en un centro de servicios de SEIKO EPSON.
PRECAUCIó N:
No conecte los cables de una forma diferente a las Mentionadas en este manual. Si los connecta de forma diferente, el equipo pueda darñarse y quemarse.
Cologne siempre este equipo sobre una superficie horizontal firme y estable. Si el producto se cae, pueda romperse o causar lesiones.
Espanol
No use el equipo en lugarares expuestos a altos niveles de humedad o de polvo. El excesso de humedad y de polvo puede darar el equipo, o causar incendios o choques electricos.
No coloque objetivos pesados encima de este producto. Nunca seonga de pie ni se apuye contra este producto. El equipo podra caerse o desmoronarse, occasionando roturas y posibles lesiones.
Por razones de seguidad, desconnecte este producto antes de partirlo sin uso durante un periodo prolongado.
No toque la cabeza de impresión. Espere a que lackeza se enfié. Lackeza pueda calentarse mucho tras imprimir durante mucho tiempo. Si la toca,uede quemarse.
Etiquetas
ADVERTENCIA:
No conecte una linea Telefonica al conductor del Cajón o al conductor del modulo de visualización; de lo contrary, la impressora y la linea Telefonica pueda daránarse.
PRECAUCION:
No toque la cabeza de impresión. Espere a que lackeza se enfié. Lackeza pueda calentarse mucho tras imprimir durante mucho tiempo. Si la toca,uede quemarse.

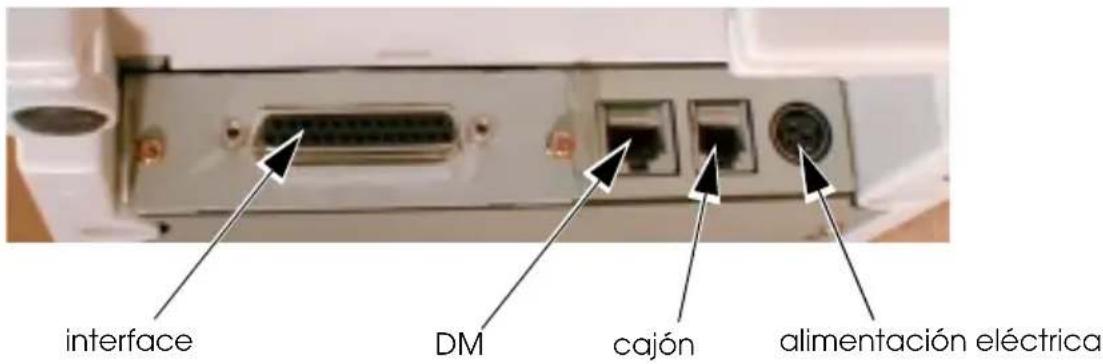

Conectores
Nota paraAbrir la cubiertadel rollo de papel
Si abide la cubierta de una impressora equipada con un cortador automatico, excepto para instalar un rollo de papel, cerciorese de pagar los pasos que siguen para evaporar que se atore el papel.
- Alimento el rollo de papel aproximadamente 50~mm
- Corte el papel con el cortador manual.
- Cierre la cubierta. Vea las ilustraciones en la page 4.
Instalacion del rollo de papel
Nota:
No utilise rollos de papel que tengan el papel pegado con adhesivo o con cinta al nucleo, ya que thisouldocasionarunaobstrucciondelpapel.
Necesitará instalar un rollo de papel incluso si está utilizing solamente las secciones de boletas o de validación de la impressora. Vea la ilustración en la頁a 4.
Encienda la impresora. Sostenga también bordes del papel e introduzcalo en la ranura para el papel. Ingesará automatistically en la impresora.
Cuando utilise papel de capa doble, inserte el extremo del papel de libro diario en el carrete receptor, como se muestra más adelante. Deben quedar entre 40 y 60 mm (1,5 a 2,25 pulg.) de papel más alla del carrete, y el borde del papelDebe estar contra la brida del carrete. Vea la ilustración en la頁a 5.
Inserte el carrete receptor y arranque el papel de recibos, como se muestra más adelante. Vea la ilustración en la頁a 5.
Retiro del papel
Si necesita retirar el rollo de papel antes de que el papel se agote totalmente, siga los pasos siguientes:
- Levante el carrete receptor con el papel de libro diario unido.
- Corte el papel detrás de la ranura de insertión del papel.
- Empujé la palanca de liberación (situada delazo derecho del rollo de papel).
A continua, tire del papel restante en la direction en que se alimenta el papel. Tire siempre del papel en la dirección de alimentación para no dañar el mecanismo de la impressora. Vea la ilustración en la頁a 6.
Instalación de la cinta
EPSON recomienda utiliser cartuchos de cinta genuinos EPSON. Encienda la impersonora. Haga girar la perilla del cartucho de cinta Abra la cubierta frontal de la impersonora e inserte la nuevo cinta. Haga girar la perilla dos o tres veces y compruebe la posicion de la cinta. Vea las ilustraciones en la page 6.
Inserción de papel para boletas y validación
Vea las ilustraciones en la page 7.
Resolución de problemas
La luz de error está encendida o destella.
Verifique que la cubierta de la impressora está correctamente cerrada.
Apache la impresora y vea si hay una obstruccion de papel.
Despues de sacar el papel atorado, encienda la impresora.
Aperture del mecanismo de la impresora
Si hay obstruccione de papel dificiles, o si necesita retirar objetos que han caido dentro de la impressora, siga los pasos siguientes:
- Apague la impersona y abra la cubierta del rollo de papel. Levante el mecanismo, empujando las palancas hacía extras en la direccion indicada por las flechas. Vea la ilustracion en la page 8.
- Presione la palianca de liberacion del papel y tire del papel atascado en la direction de alimentacion del papel o retire el objeto que-hasa caido en la impressora.Tire siempre del papel en la direc tion de alimentacion del mesmo, a fin de no dañar el mecanismo de la impressora.Despues empujeele mecanismo hacia atras hasta sentir que calza con un sonido seco.
Opción MICR (Oportun de fabrica)
Lectura de caracteres MICR en los chequees personales
PRECAUCION:
No inserte cheques que tengan grapas. Esto podra causar obstrucciones de papel, erros de lecture de MICR, y dañar la cabeza MICR.
Los chequees deben estar lisos, sin ondulaciones, dobleces, o arrugas.
-
Espere a que la luz SLIP destelle. En seguida, introduzca el cheque cara arriba, con la orilla derecha del cheque contra la guía de papel derecha. Verifique que los caracteres MICR estén a la derecha. Vea las ilustraciones en la頁ina 9.
-
La impersona detectará el cheque y comenzará a hacerlo ingresar. Cuando la impersona comience a hacer ingresar el cheque, suélte lo inmediamente. Cuando la impersona expulse el cheque y la luz SLIP comience a destellar nuevomente, retire el cheque, tirando de él hacía arriba en linea recta; no tire de él en direccion oblicua.
Limpieza del mecanismo MICR
Una vez al año, limpie la cabeza MICR con una hoja de limpieza humedecida.
Utilice la asigniente hoja de limpieza o una equivalente que esté a laventa:
Marca PRESAT (KIC) "CHECK READER CLEANING CARD."
Nota:
No utilise una hoja de limpieza adhesiva.
Siga los pasos siguientes:
- Cargue un rollo de papel en la impersona; apáguela; después abra la cubierta del rollo de papel y encienda otra vez la impersona, al tiempo que mantiene presionado el botón RELEASE.
Espanol
- Presione el botón RELEASE siete vezes; afterwards, cierra la cubierta del rollo de papel. La impressora imprimira el siguientes mensaje en el papel para recibos, y la luz SLIP destellará.
RECOGNITION MODE
Please set check.
- Inserte la hoja de limpieza como si fuera un cheque normal.
PRECAUCIón:
Cuide de insertar la hora con el dato correcto hacer arriba, y en la direccion correcta.
Utilice la hora de limpieza solamente una vez; afterwards, descarrela.
- Una vez expulsada la hoja, presione el botón RELEASE y retire la hoja de la impresora.
Notas acerca del uso del lector MICR
No instale la impressora cerca de Campos magnéticos. Tenga especial cuidado al elegir el lugar donde va a instalar el dispositivo de visualización, y verifique el nivel de reconocimiento del lector MICR con el dispositivo de visualización instalado.
Cuide de que la impresora no este expues.
Especificaciones de la impresora TM-U675/U675P
| Método de impresión: | Matriz de+puntos de impacto, serial con 9 agujas |
| Fuente de impresión: | 5·9/7·9 |
| Columnas: | 37/50 columnas (recibo)45/60 columnas (boleta/validación) |
| Tamaños de characteres: | 1,56 mm·3,1 mm/1,24 mm·3,1 mm{0,006"·0,12" / 0,49"·0,12"} |
| Juegos de characteres: | 95 characteres alfanuméricos, 37 internaciones128·12 páginas, characteres grá fisicos extendidos |
| Velocidad de impresión: | Aproximadamente 5,14 LPS* (40 columnas a 17,8 CPI**) |
| Dimensiones del papel: | |
| Recibo: | Ancho del papel: 76 mm ±0,5 mm o 82,5 mm ±0,5 mmDiámetro exterior: 60 mm o menos para papel de libro diario de una capa89 mm o menos para recibo de una capa83 mm o menos para 2 o 3 capasDiámetro del carrete (interior): 10 mm o más |
| Boleta: | 70 mm -148 mm·150 mm-210 mm{2,76" - 5,83" · 5,9" - 8,27"}(Ancho·Largo) |
| Validación: | 148 mm -150 mm·70 mm-210 mm{5,83" - 5,9" · 2,76" - 8,27"}(Ancho·Largo) |
| Grosor del papel (una capa): | Recibo: 0,06 mm-0,085 mmBoleta/validación: 0,09 mm-0,2 mm |
| Capacidad de copias: | Recibo: 1 original + 2 copiasBoleta/validación: 1 original + 2 copias |
| Cinta entintada: | ERC-32(P) |
| Vida fácil de la cinta: | 6 millones de characteres |
| Interface (compatible): | RS-232C / Bidirectional paralela |
| Buffer de datos: | Selecciónable para 45 bytes o 4 Kbytes utilizing un interruptor DIP |
| Interfaces OPCIONALES: | RS-485 (distribuidor/reseller) |
| Función D.K.D.: | 2 unidades |
| Fuente de alimentación: | +24 VDC ±10% |
| Consumo de corriente: | 1,8 A (media) |
| Temperatura: | Operación: 5 °C to 45 °CAlmacenimiento:-10 °C to 50 °C |
| Humedad: | 10 a 90 % sin condensación |
| Fiabilidad: | MTBF: 180.000 horasMCBF: 37 millones de lineas |
| Dimensiones generales: | 195 mm·186 mm·298 mm{7,68"·7,32"·11,73"}(Altura·Ancho·Fondo) |
| Peso: | Aproximadamente 4,8 Kg. {10,6 lb}Con un cortador automático: aproximadamente 5.8 Kg. {12,8 lb} |
- LPS: Renglones por dato (Lines Per Second)
** CPI: Caracteres por pulgada (Characters Per Inch). CPI es el número de characteres por cada 2.54 cm.
TM-U675/U675P
Manual do usuario
Ilustracoes
A EPSON recomenda o uso de cassetes de fita genuínos EPSON.
