BEDIENUNGSANLEITUNG MX5020 ALTEC LANSING

*La potenza nominale è conforme alla normativa Amplifier Rule no. 16 C.F.R., Parte 432 della FTC statunitense.16

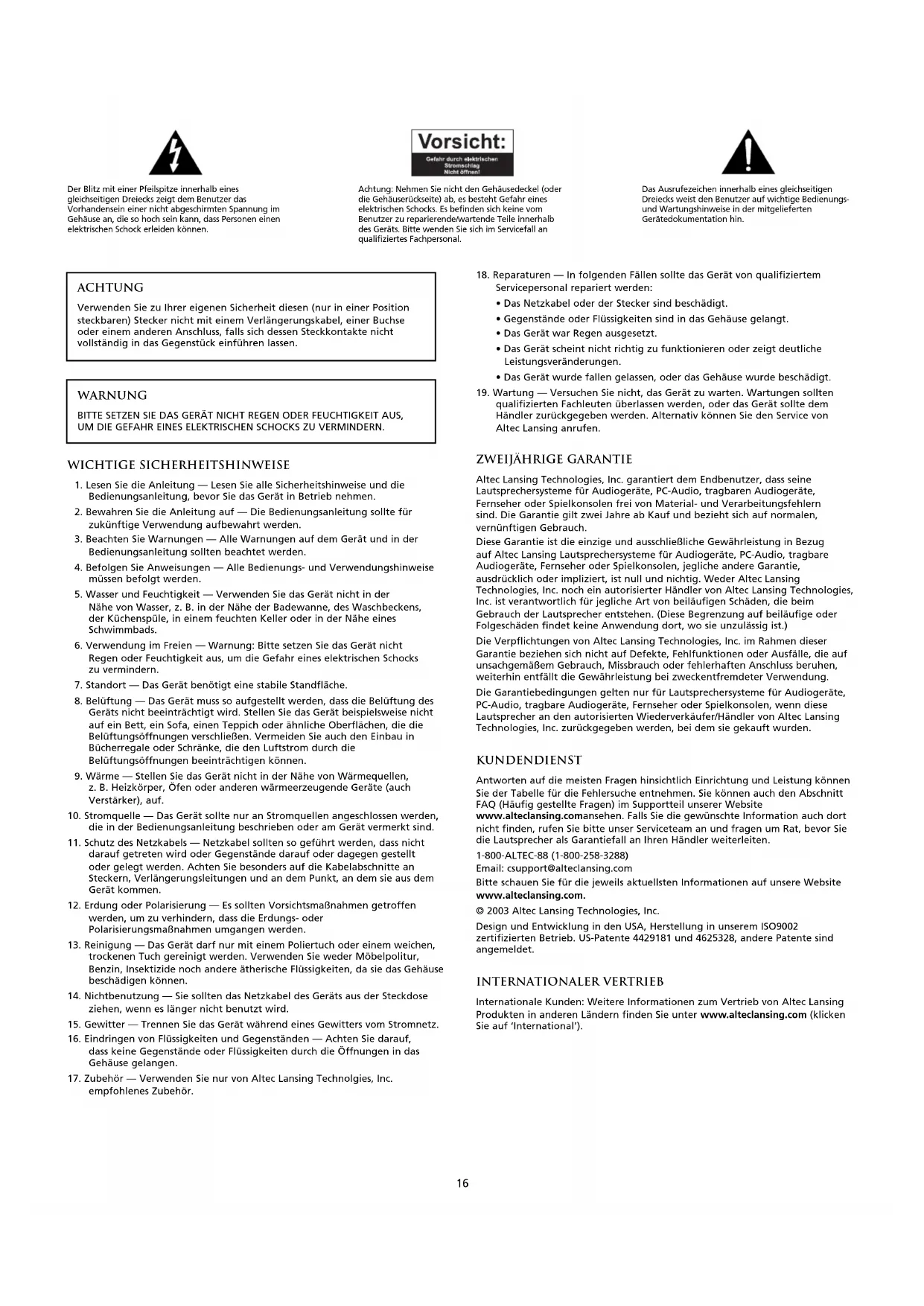

Der Blitz mit einer Pfeilspitze innerhalb eines

gleichseitigen Dreiecks zeigt dem Benutzer das

Vorhandensein einer nicht abgeschirmten Spannung im

Gehäuse an, die so hoch sein kann, dass Personen einen

elektrischen Schock erleiden können.

Achtung: Nehmen Sie nicht den Gehäusedeckel (oder

die Gehäuserückseite) ab, es besteht Gefahr eines

elektrischen Schocks. Es befinden sich keine vom

Benutzer zu reparierende/wartende Teile innerhalb

des Geräts. Bitte wenden Sie sich im Servicefall an

qualifiziertes Fachpersonal.

Das Ausrufezeichen innerhalb eines gleichseitigen

Dreiecks weist den Benutzer auf wichtige Bedienungs-

und Wartungshinweise in der mitgelieferten

Gerätedokumentation hin.

Wichtige Sicherheitshinweise

1. Lesen Sie die Anleitung — Lesen Sie alle Sicherheitshinweise und die

Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen.

2. Bewahren Sie die Anleitung auf — Die Bedienungsanleitung sollte für

zukünftige Verwendung aufbewahrt werden.

3. Beachten Sie Warnungen — Alle Warnungen auf dem Gerät und in der

Bedienungsanleitung sollten beachtet werden.

4. Befolgen Sie Anweisungen — Alle Bedienungs- und Verwendungshinweise

müssen befolgt werden.

5. Wasser und Feuchtigkeit — Verwenden Sie das Gerät nicht in der

Nähe von Wasser, z. B. in der Nähe der Badewanne, des Waschbeckens,

der Küchenspüle, in einem feuchten Keller oder in der Nähe eines

6. Verwendung im Freien — Warnung: Bitte setzen Sie das Gerät nicht

Regen oder Feuchtigkeit aus, um die Gefahr eines elektrischen Schocks

7. Standort — Das Gerät benötigt eine stabile Standfläche.

8. Belüftung — Das Gerät muss so aufgestellt werden, dass die Belüftung des

Geräts nicht beeinträchtigt wird. Stellen Sie das Gerät beispielsweise nicht

auf ein Bett, ein Sofa, einen Teppich oder ähnliche Oberflächen, die die

Belüftungsöffnungen verschließen. Vermeiden Sie auch den Einbau in

Bücherregale oder Schränke, die den Luftstrom durch die

Belüftungsöffnungen beeinträchtigen können.

9. Wärme — Stellen Sie das Gerät nicht in der Nähe von Wärmequellen,

z. B. Heizkörper, Öfen oder anderen wärmeerzeugende Geräte (auch

10. Stromquelle — Das Gerät sollte nur an Stromquellen angeschlossen werden,

die in der Bedienungsanleitung beschrieben oder am Gerät vermerkt sind.

11. Schutz des Netzkabels — Netzkabel sollten so geführt werden, dass nicht

darauf getreten wird oder Gegenstände darauf oder dagegen gestellt

oder gelegt werden. Achten Sie besonders auf die Kabelabschnitte an

Steckern, Verlängerungsleitungen und an dem Punkt, an dem sie aus dem

12. Erdung oder Polarisierung — Es sollten Vorsichtsmaßnahmen getroffen

werden, um zu verhindern, dass die Erdungs- oder

Polarisierungsmaßnahmen umgangen werden.

13. Reinigung — Das Gerät darf nur mit einem Poliertuch oder einem weichen,

trockenen Tuch gereinigt werden. Verwenden Sie weder Möbelpolitur,

Benzin, Insektizide noch andere ätherische Flüssigkeiten, da sie das Gehäuse

14. Nichtbenutzung — Sie sollten das Netzkabel des Geräts aus der Steckdose

ziehen, wenn es länger nicht benutzt wird.

15. Gewitter — Trennen Sie das Gerät während eines Gewitters vom Stromnetz.

16. Eindringen von Flüssigkeiten und Gegenständen — Achten Sie darauf,

dass keine Gegenstände oder Flüssigkeiten durch die Öffnungen in das

17. Zubehör — Verwenden Sie nur von Altec Lansing Technolgies, Inc.

empfohlenes Zubehör.

18. Reparaturen — In folgenden Fällen sollte das Gerät von qualifiziertem

Servicepersonal repariert werden:

• Das Netzkabel oder der Stecker sind beschädigt.

• Gegenstände oder Flüssigkeiten sind in das Gehäuse gelangt.

• Das Gerät war Regen ausgesetzt.

• Das Gerät scheint nicht richtig zu funktionieren oder zeigt deutliche

Leistungsveränderungen.

• Das Gerät wurde fallen gelassen, oder das Gehäuse wurde beschädigt.

19. Wartung — Versuchen Sie nicht, das Gerät zu warten. Wartungen sollten

qualifizierten Fachleuten überlassen werden, oder das Gerät sollte dem

Händler zurückgegeben werden. Alternativ können Sie den Service von

Altec Lansing anrufen.

Zweijährige Garantie

Altec Lansing Technologies, Inc. garantiert dem Endbenutzer, dass seine

Lautsprechersysteme für Audiogeräte, PC-Audio, tragbaren Audiogeräte,

Fernseher oder Spielkonsolen frei von Material- und Verarbeitungsfehlern

sind. Die Garantie gilt zwei Jahre ab Kauf und bezieht sich auf normalen,

vernünftigen Gebrauch.

Diese Garantie ist die einzige und ausschließliche Gewährleistung in Bezug

auf Altec Lansing Lautsprechersysteme für Audiogeräte, PC-Audio, tragbare

Audiogeräte, Fernseher oder Spielkonsolen, jegliche andere Garantie,

ausdrücklich oder impliziert, ist null und nichtig. Weder Altec Lansing

Technologies, Inc. noch ein autorisierter Händler von Altec Lansing Technologies,

Inc. ist verantwortlich für jegliche Art von beiläufigen Schäden, die beim

Gebrauch der Lautsprecher entstehen. (Diese Begrenzung auf beiläufige oder

Folgeschäden findet keine Anwendung dort, wo sie unzulässig ist.)

Die Verpflichtungen von Altec Lansing Technologies, Inc. im Rahmen dieser

Garantie beziehen sich nicht auf Defekte, Fehlfunktionen oder Ausfälle, die auf

unsachgemäßem Gebrauch, Missbrauch oder fehlerhaften Anschluss beruhen,

weiterhin entfällt die Gewährleistung bei zweckentfremdeter Verwendung.

Die Garantiebedingungen gelten nur für Lautsprechersysteme für Audiogeräte,

PC-Audio, tragbare Audiogeräte, Fernseher oder Spielkonsolen, wenn diese

Lautsprecher an den autorisierten Wiederverkäufer/Händler von Altec Lansing

Technologies, Inc. zurückgegeben werden, bei dem sie gekauft wurden.

Antworten auf die meisten Fragen hinsichtlich Einrichtung und Leistung können

Sie der Tabelle für die Fehlersuche entnehmen. Sie können auch den Abschnitt

FAQ (Häufig gestellte Fragen) im Supportteil unserer Website

www.alteclansing.com ansehen. Falls Sie die gewünschte Information auch dort

nicht finden, rufen Sie bitte unser Serviceteam an und fragen um Rat, bevor Sie

die Lautsprecher als Garantiefall an Ihren Händler weiterleiten.

1-800-ALTEC-88 (1-800-258-3288)

Email: csupport@alteclansing.com

Bitte schauen Sie für die jeweils aktuellsten Informationen auf unsere Website

www.alteclansing.com.

© 2003 Altec Lansing Technologies, Inc.

Design und Entwicklung in den USA, Herstellung in unserem ISO9002

zertifizierten Betrieb. US-Patente 4429181 und 4625328, andere Patente sind

Internationaler Vertrieb

Internationale Kunden: Weitere Informationen zum Vertrieb von Altec Lansing

Produkten in anderen Ländern finden Sie unter www.alteclansing.com (klicken

Sie auf ‘International’).

ACHTUNG Verwenden Sie zu Ihrer eigenen Sicherheit diesen (nur in einer Position

steckbaren) Stecker nicht mit einem Verlängerungskabel, einer Buchse

oder einem anderen Anschluss, falls sich dessen Steckkontakte nicht

vollständig in das Gegenstück einführen lassen.

WARNUNG BITTE SETZEN SIE DAS GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUS,

UM DIE GEFAHR EINES ELEKTRISCHEN SCHOCKS ZU VERMINDERN.17

Wir danken für Ihr Vertrauen, dass Sie uns durch Ihren Kauf eines Altec Lansing

Produkts entgegenbringen. Seit Generationen ist Altec Lansing führend bei

Audioinnovationen. Bis heute hat unsere Palette hochwertiger Lautsprecher

mehr Auszeichnungen erhalten als andere Marken. In allen Arten von

Desktopumgebungen und in jeder Preiskategorie bietet Altec Lansing

Klangerlebnisse erster Qualität — und damit selbst dem anspruchsvollsten

Kunden den angestrebten Hörgenuss. Hören Sie nur!

• Zwei Satellitenlautsprecher mit abnehmbarer Abdeckung

• Farbkodierte Kabel und Wechselstromadapter

• Benutzerhandbuch und Quick Connect-Anleitung

Aufstellen der Lautsprecher

Satellitenlautsprecher

Stellen Sie die Satellitenlautsprecher nach Ihren Wünschen auf: direkt neben dem

Bildschirm oder so weit auseinander, wie das Kabel es erlaubt.

Für optimalen Sound sollten die Satellitenlautsprecher in einer links/rechts-

Konfiguration aufgestellt werden, vorzugsweise von einander getrennt und

gleich weit von der Mitte des Hörbereichs entfernt. Hierdurch wird die

Stereofunktion optimiert und die besten Ergebnisse erzielt. auf oder leicht über

Ohrhöhe, und in einer Anordnung, die für Sie am besten klingt.

Hinweis: Die Satellitenlautsprecher SIND magnetisch abgeschirmt und können in

der Nähe von Bildschirmen (z. B. von Fernsehern und Computermonitoren)

aufgestellt werden, ohne dass das Bild gestört wird.

Herstellung von Verbindungen

Achtung: Stecken Sie das Netzkabel des Geräts nicht in die Steckdose, bevor alle

Verbindungen hergestellt wurden. Schalten Sie außerdem die Audioquelle (d. h.

Ihren PC, MP3-Player, Ihre Sony PlayStation usw.) aus, bevor Sie die Ausgänge mit

den Eingängen des Lautsprechersystems verbinden.

Damit die erste Inbetriebnahme wie geplant verläuft, befolgen Sie bitte

sorgfältig die Verkabelungsanweisungen in der unten angegebenen Reihenfolge.

Um das Lautsprechersystem einzurichten:

Stecken Sie das auf der Rückseite des linken Satelliten festverdrahtete

farbkodierte RCA-Kabel in die passende Buchse mit der Aufschrift LEFT (LINKS)

auf der Rückseite des rechten Satelliten.

Es gibt verschiedene Verbindungsoptionen zwischen Ihrer Audioquelle und dem

Lautsprechersystem. Entscheiden Sie, ob Sie ihr Lautsprechersystem für PC-Audio/

PC-Spiele, DVD-Wiedergabe, tragbare Audiogeräte (beispielsweise MP3- oder

CD-Player) oder Spielkonsolen und Fernseher einrichten wollen und springen Sie

zu dem entsprechenden Abschnitt.

PC-Audio/PC-Spiele/DVD-Wiedergabe

Alle PC Soundkarten verfügen über Audioausgänge. Normalerweise sind die

Ausgänge als ”front output” und ”rear output” (“vorderer Ausgang” und “hinterer

Ausgang”) gekennzeichnet. In manchen Fällen können abweichende Begriffe

verwendet werden. Mit der Dokumentation für die Soundkarte können Sie

bestimmen, welche Ausgänge Sie mit Ihrem Lautsprechersystem verwenden müssen.

1. Stellen Sie sicher, dass die Stromzufuhr zum Computer unterbrochen ist.

2. Suchen Sie das hellgrüne 3,5 mm Stereokabel, das mit Ihrem Lautsprechersystem

3. Verbinden Sie ein Ende des hellgrünen 3,5 mm Stereokabels mit der

entsprechenden Buchse auf der Rückseite des rechten Satelliten und das andere

Ende mit dem hellgrünen Ausgang Ihrer Soundkarte, der mit “FRONT”

(“VORNE”) beschriftet ist.

Tragbare Audiogeräte

(MP3-Player, tragbare CD-Player usw.)

1. Stellen Sie sicher, dass die Stromzufuhr zu Ihrem tragbaren Audiogerät

2. Suchen Sie das hellgrüne 3,5 mm Stereokabel, das mit diesem System

3. Verbinden Sie ein Ende des hellgrünen 3,5 mm Stereokabels mit der

entsprechenden Buchse auf der Rückseite des rechten Satelliten und das andere

Ende mit der Kopfhörerbuchse Ihres tragbaren Audiogeräts.

Spielkonsole und Fernseher

(Erfordert das Y-Adapterkabel für Spielkonsole, das nicht im Lieferumfang

enthalten ist. Sie erhalten diesen Adapter unter www.alteclansing.com.)

Die meisten Spielkonsolen verfügen über duale RCA-Ausgänge. Um Ihre

Lautsprecher anzuschließen, befolgen Sie die folgenden Schritte:

1. Stellen Sie sicher, dass die Stromzufuhr zur Spielkonsole unterbrochen ist.

2. Das Y-Adapterkabel hat an einem Ende einen hellgrünen 3,5 mm Stereostecker

und auf der anderen Seite zwei RCA Stecker — einen weißen und einen roten.

3. Suchen Sie die roten und weißen RCA Buchsen auf der Rückseite Ihrer

Spielkonsole. Verbinden Sie diese mit den entsprechenden roten und weißen

RCA-Steckern des Y-Adapters der Spielkonsole.

4. Verbinden Sie ein Ende des hellgrünen 3,5 mm Stereokabels mit der

entsprechenden Buchse auf der Rückseite des rechten Satelliten und das andere

Ende mit der entsprechenden Buchse des Y-Adapters der Spielkonsole.

5. Verbinden Sie das hellgrüne 3,5 mm Stereokabel (mit dem rechten Satelliten

fest verbunden) mit dem hellgrünen Eingang des Y-Adapterkabels.

1. Nachdem alle anderen Verbindungen hergestellt wurden, stecken Sie ein Ende

des Netzadapters in die Rückseite des rechten Satelliten und das andere Ende

in die Steckdose. Netzkabel in eine Steckdose. Das Lautsprechersystem ist

jetzt einsatzbereit.

2. Schalten Sie die Audioquelle ein.

3. Greifen Sie auf die Bedienknöpfe zu, indem Sie auf den LED-Druckknopf auf

dem rechten Satelliten drücken. Die Türe dreht sich automatisch um 90 Grad.

Hinweis: Um die Türe zu schließen, drehen Sie sie vorsichtig zur geschlossenen

Stellung zurück, bis Sie ein Klicken des Verschlußmechanismus hören. Sie können

die Bedienknöpfe auch offenlegen, indem Sie die Türe unter dem Satelliten

verstecken. Um die Türe zu verstecken, heben Sie den Satelliten an und lassen

Sie die Türe automatisch 270 Grad bis unter den Satelliten schwingen.

4. Schalten Sie das Lautsprechersystem ein, indem Sie den Lautstärkeregler des

rechten Satelliten im Uhrzeigersinn drehen, bis ein Klicken ertönt. Eine LED an

der Vorderseite des rechten Lautsprechers leuchtet auf, wenn das System

eingeschaltetet ist.

Hinweis: Damit Sie kein Einschaltknacken hören, wenn Sie Ihr Altec-Lansing-

Lautsprecher-System einschalten, schalten Sie Ihr Audiogerät immer zuerst ein.

Der Regler VOLUME am rechten Satelliten steuert die Gesamtlautstärke. Drehen

Sie den Knopf im Uhrzeigersinn, um die Lautstärke zu erhöhen, und im

Gegenuhrzeigersinn, um die Lautstärke zu reduzieren.

Der Regler BASS am rechten Satelliten steuert den Bass. Drehen Sie den Knopf im

Uhrzeigersinn, um den Bass zu verstärken, und im Gegenuhrzeigersinn, um den

Der Regler TREBLE am rechten Satelliten steuert die Höhen. Drehen Sie den Knopf

im Uhrzeigersinn, um die Höhen zu verstärken, und im Gegenuhrzeigersinn, um

die Höhen zu reduzieren.

Wenn Sie Kopfhörer mit dem System benutzen wollen, schließen Sie sie an die mit

gekennzeichnete Buchse hinter der Drehtür am rechten Satelliten an. Wenn

Kopfhörer angeschlossen sind, ist das Lautsprechersystem stumm geschaltet.

Zusätzlicher Eingang

Dieser zusätzliche oder Sekundäreingang befindet sich an der Rückseite des

rechten Satelliten. Hier können Sie jede Audioquelle, die über einen 3,5 mm

Stecker verfügt (d.h. Kopfhörerstecker), verbinden, einschließlich tragbarer

CD- oder MP3-Player.

Achtung: Stellen Sie sicher, dass die Audioquelle über eine Line-out-Buchse

verfügt. Hierdurch wird sichergestellt, dass der Output nicht verstärkt wird.

Suchen Sie im Besitzerhandbuch Ihres Audiogeräts nach weiteren Informationen.

Hinweis: Es kann sein, dass Sie ein Kabel benötigen, das RCA-Stecker an einem

und einen 3,5 mm Stereostecker am anderen, oder aber 3,5 mm Stereostecker an

beiden Enden hat. Diese Art von Steckern kann in den meisten

Elektronikgeschäften erworbenwerden.

Zweiteiliges Audiosystem

SPL (Sound Pressure Level, Schalldruck): 95 dB Gesamtdauerleistung: 12 Watt Effektivwert

• Vordere Lautsprecher: 6 Watt/Kanal mit 8 Ohm

bei 1% Gesamtverzerrung

bei 20 – 20,000 Hz, 2 belastete Kanäle

Frequenzgang: 90 Hz – 20 kHz (-10 dB)

bei 1 kHz Eingang: > 75 dB Treiber (pro Satellit): Ein 2,54 cm Hordloaded-Hochtonlautsprecher

und ein 7,62 cm Mittelbasstreiber

Systemspezifikationen*

Gerät ist ausgeschaltet.

Netzkabel ist nicht mit der Steckdose oder der Rückseite

des Subwoofers verbunden.

Der Überspannungsschutz (falls verwendet) ist

Steckdose funktioniert nicht.

Gerät ist ausgeschaltet.

Die Lautstärke ist zu gering eingestellt.

3,5 mm Stereokabel ist nicht an die Tonquelle

Das 3,5 mm Stereokabel ist an die falsche Buchse der

Tonquelle angeschlossen.

Problem mit der Tonquelle.

Schlechte Verbindung.

Die Lautstärke des Betriebssystems ist zu hoch

Ein Problem mit der Tonquelle.

Lautstärkepegel zu hoch.

Die Lautstärke des Betriebssystems ist zu hoch

Die Tonquelle ist verzerrt.

Zu nah an einem Funkmast.

Drehen Sie den Regler VOLUME am rechten Lautsprecher, bis ein Klicken ertönt.

Neben dem Regler leuchtet eine LED auf, wenn der Strom eingeschaltet ist.

Überprüfen Sie, ob die ”Power On” LED am rechten Satelliten an ist. Wenn

nicht, stellen Sie sicher, dass das Netzkabel in einer Steckdose steckt.

Falls das Netzkabel über ein Überspannungsschutzgerät angeschlossen ist,

stellen Sie sicher, dass der Überspannungsschutz eingeschaltet ist.

Stecken Sie ein anderes Gerät in dieselbe Steckdose, um deren Funktion

Prüfen Sie, ob das Netzkabel in eine Steckdose eingesteckt ist.

Drehen Sie den Regler VOLUME am rechten Lautsprecher, bis ein Klicken ertönt.

Neben dem Regler leuchtet eine LED auf, wenn der Strom eingeschaltet ist.

Drehen Sie den VOLUME-Knopf im Uhrzeigersinn, um die Lautstärke

Überprüfen Sie die Lautstärkeeinstellung Ihrer Soundkarte oder des

angeschlossenen Audiogeräts und stellen Sie sie auf die Mittelstellung ein.

Kontrollieren Sie die Steckverbindungen an der Tonquelle. Stellen Sie sicher,

dass die Signalkabel korrekt an die richtigen Buchsen angeschlossen sind.

Prüfen Sie, ob das 3,5 mm Stereokabel angeschlossen und vollständig in die

Line-out-Buchse, Audio-out-Buchse oder die Kopfhörerbuchse der Tonquelle

Überprüfen Sie die Lautsprecher mit einer anderen Tonquelle. Lösen Sie die

Verbindung zwischen 3,5 mm Stereokabel und Tonquelle, und schließen Sie

es mit der Line-out-Buchse, Audio-out-Buchse oder Kopfhörerbuchse einer

anderen Tonquelle an.

Kontrollieren Sie alle Audiokabel. Stellen Sie sicher, dass sie in der Audio-out-

Buchse (NICHT in der Speaker-out-Buchse !) Ihrer Soundkarte oder

entsprechenden Audiogeräts stecken.

Überprüfen Sie die Lautstärke des Betriebssystems und verringern Sie sie

Ziehen Sie das Stereokabel aus der Tonquelle. Stecken Sie es dann in die

Kopfhörerbuchse eines anderen Audiogeräts (z. B. Walkman, Diskman oder

Drehen Sie den VOLUME-Knopf gegen den Uhrzeigersinn, um die Lautstärke

Stellen Sie die Lautstärke und Balance des Betriebssystems zunächst auf die

Mittelstellung ein. Ändern Sie dann die Lautstärke über den Lautstärkeregler.

WAV-Dateien weisen häufig schlechte Qualität auf. Verzerrung und Rauschen

können mit Hochleistungslautsprechern leicht erkannt werden. Probieren Sie

eine andere Tonquelle, z. B. eine Musik-CD, aus.

Verändern Sie die Position Ihrer Lautsprecher, bis die Störungen verschwinden.

Symptom Mögliches Problem Lösung

Der überragende Sound von Altec Lansing basiert auf unserer eigenen Technologie, die speziell angepasste Hi-Fi-Treiber, eine hochmoderne

Entzerrschaltung und eine harmonische Mischung der folgenden technischen Werte kombiniert:

*Leistungsbemessung entspricht: FTC Amplifier Rule #16 C.F.R. Part 432.19

Tanda petir dengan kepala panah dalam segitiga sama
