MANUAL DE USUARIO MX5020 ALTEC LANSING

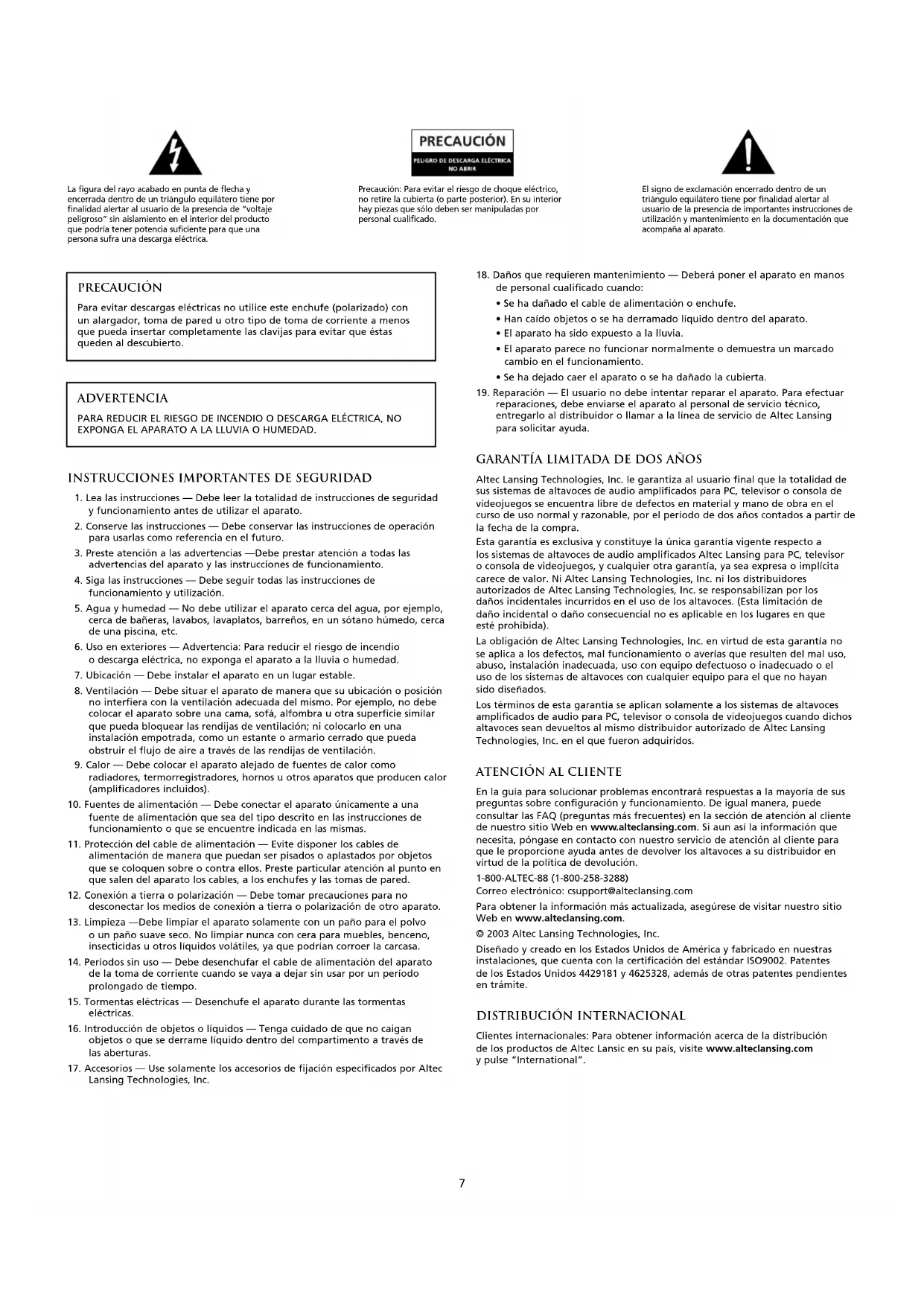

1. Lea las instrucciones — Debe leer la totalidad de instrucciones de seguridad

y funcionamiento antes de utilizar el aparato.

2. Conserve las instrucciones — Debe conservar las instrucciones de operación

para usarlas como referencia en el futuro.

3. Preste atención a las advertencias —Debe prestar atención a todas las

advertencias del aparato y las instrucciones de funcionamiento.

4. Siga las instrucciones — Debe seguir todas las instrucciones de

funcionamiento y utilización.

5. Agua y humedad — No debe utilizar el aparato cerca del agua, por ejemplo,

cerca de bañeras, lavabos, lavaplatos, barreños, en un sótano húmedo, cerca de una piscina, etc.

6. Uso en exteriores — Advertencia: Para reducir el riesgo de incendio

o descarga eléctrica, no exponga el aparato a la lluvia o humedad.

7. Ubicación — Debe instalar el aparato en un lugar estable.

8. Ventilación — Debe situar el aparato de manera que su ubicación o posición

no interfiera con la ventilación adecuada del mismo. Por ejemplo, no debe colocar el aparato sobre una cama, sofá, alfombra u otra superficie similar que pueda bloquear las rendijas de ventilación; ni colocarlo en una instalación empotrada, como un estante o armario cerrado que pueda obstruir el flujo de aire a través de las rendijas de ventilación.

9. Calor — Debe colocar el aparato alejado de fuentes de calor como

radiadores, termorregistradores, hornos u otros aparatos que producen calor (amplificadores incluidos).

10. Fuentes de alimentación — Debe conectar el aparato únicamente a una

fuente de alimentación que sea del tipo descrito en las instrucciones de funcionamiento o que se encuentre indicada en las mismas.

11. Protección del cable de alimentación — Evite disponer los cables de

alimentación de manera que puedan ser pisados o aplastados por objetos que se coloquen sobre o contra ellos. Preste particular atención al punto en que salen del aparato los cables, a los enchufes y las tomas de pared.

12. Conexión a tierra o polarización — Debe tomar precauciones para no

desconectar los medios de conexión a tierra o polarización de otro aparato.

13. Limpieza —Debe limpiar el aparato solamente con un paño para el polvo

o un paño suave seco. No limpiar nunca con cera para muebles, benceno, insecticidas u otros líquidos volátiles, ya que podrían corroer la carcasa.

14. Períodos sin uso — Debe desenchufar el cable de alimentación del aparato

de la toma de corriente cuando se vaya a dejar sin usar por un período prolongado de tiempo.

15. Tormentas eléctricas — Desenchufe el aparato durante las tormentas

16. Introducción de objetos o líquidos — Tenga cuidado de que no caigan

objetos o que se derrame líquido dentro del compartimento a través de las aberturas.

17. Accesorios — Use solamente los accesorios de fijación especificados por Altec

Lansing Technologies, Inc.

18. Daños que requieren mantenimiento — Deberá poner el aparato en manos

de personal cualificado cuando:

• Se ha dañado el cable de alimentación o enchufe.

• Han caído objetos o se ha derramado líquido dentro del aparato.

• El aparato ha sido expuesto a la lluvia.

• El aparato parece no funcionar normalmente o demuestra un marcado cambio en el funcionamiento.

• Se ha dejado caer el aparato o se ha dañado la cubierta.

19. Reparación — El usuario no debe intentar reparar el aparato. Para efectuar

reparaciones, debe enviarse el aparato al personal de servicio técnico, entregarlo al distribuidor o llamar a la línea de servicio de Altec Lansing para solicitar ayuda. Garantía limitada de dos años Altec Lansing Technologies, Inc. le garantiza al usuario final que la totalidad de sus sistemas de altavoces de audio amplificados para PC, televisor o consola de videojuegos se encuentra libre de defectos en material y mano de obra en el curso de uso normal y razonable, por el período de dos años contados a partir de la fecha de la compra. Esta garantía es exclusiva y constituye la única garantía vigente respecto a los sistemas de altavoces de audio amplificados Altec Lansing para PC, televisor o consola de videojuegos, y cualquier otra garantía, ya sea expresa o implícita carece de valor. Ni Altec Lansing Technologies, Inc. ni los distribuidores autorizados de Altec Lansing Technologies, Inc. se responsabilizan por los daños incidentales incurridos en el uso de los altavoces. (Esta limitación de daño incidental o daño consecuencial no es aplicable en los lugares en que esté prohibida). La obligación de Altec Lansing Technologies, Inc. en virtud de esta garantía no se aplica a los defectos, mal funcionamiento o averías que resulten del mal uso, abuso, instalación inadecuada, uso con equipo defectuoso o inadecuado o el uso de los sistemas de altavoces con cualquier equipo para el que no hayan sido diseñados. Los términos de esta garantía se aplican solamente a los sistemas de altavoces amplificados de audio para PC, televisor o consola de videojuegos cuando dichos altavoces sean devueltos al mismo distribuidor autorizado de Altec Lansing Technologies, Inc. en el que fueron adquiridos. Atención al cliente En la guía para solucionar problemas encontrará respuestas a la mayoría de sus preguntas sobre configuración y funcionamiento. De igual manera, puede consultar las FAQ (preguntas más frecuentes) en la sección de atención al cliente de nuestro sitio Web en www.alteclansing.com. Si aun así la información que necesita, póngase en contacto con nuestro servicio de atención al cliente para que le proporcione ayuda antes de devolver los altavoces a su distribuidor en virtud de la política de devolución. 1-800-ALTEC-88 (1-800-258-3288) Correo electrónico: csupport@alteclansing.com Para obtener la información más actualizada, asegúrese de visitar nuestro sitio Web en www.alteclansing.com. © 2003 Altec Lansing Technologies, Inc. Diseñado y creado en los Estados Unidos de América y fabricado en nuestras instalaciones, que cuenta con la certificación del estándar ISO9002. Patentes de los Estados Unidos 4429181 y 4625328, además de otras patentes pendientes en trámite. Distribución internacional Clientes internacionales: Para obtener información acerca de la distribución de los productos de Altec Lansic en su país, visite www.alteclansing.com y pulse “International”. PRECAUCIÓN Para evitar descargas eléctricas no utilice este enchufe (polarizado) con un alargador, toma de pared u otro tipo de toma de corriente a menos que pueda insertar completamente las clavijas para evitar que éstas queden al descubierto. ADVERTENCIA PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA EL APARATO A LA LLUVIA O HUMEDAD.8 Gracias por comprar este producto de Altec Lansing. Durante generaciones, Altec Lansing ha ocupado el primer puesto en innovación de audio. Hoy en día, nuestra línea de altavoces amplificados ha recibido más premios por rendimiento que cualquier otra marca en el mercado. En todos los ámbitos de escritorio, en cualquier gama de precio, Altec Lansing ofrece el sonido de la distinción — brindando aun a los clientes más exigentes el placer de audio que buscan. ¡Escuche y convénzase! Contenido de la caja

• Dos altavoces satélites con rejillas extraíbles

• Cable estéreo de 3.5mm

• Cables codificados por colores y un adaptador de CA

• Guía del usuario e instrucciones de conexión rápida Cómo colocar los altavoces Altavoces satélite Disponga los altavoces satélite de manera que se adapten a sus gustos de escucha, pudiendo colocarse al lado del monitor o tan alejados como lo permitan los cables de los altavoces. Para obtener un sonido óptimo, los altavoces satélite deben colocarse en una configuración izquierda/derecha, preferentemente alejados y a una distancia igual del centro del área de escucha. Con esto se conseguirá el mejor sonido en estéreo y los resultados más satisfactorios. Nota: Los altavoces satélite CUENTAN con blindaje magnético y pueden colocarse cerca de pantallas de vídeo como televisores y monitores de ordenador sin que causen distorsión de la imagen. Cómo conectarlos Advertencia: No inserte el enchufe de alimentación del sistema de altavoces en una toma de la pared hasta no haber realizado todas las conexiones. Asimismo, apague las fuentes de audio (es decir, el ordenador, el reproductor MP3, la PlayStation de Sony, etc.) antes de insertar los conectores de salida en los conectores de entrada del sistema. Para asegurarse de que la primera conexión se lleva a cabo correctamente, siga escrupulosamente las secuencias de conexión que se describen a continuación en el orden indicado. Sistema de altavoces Para instalar el sistema de altavoces: Enchufe el cable RCA con código de color que sale de detrás del satélite izquierdo en la clavija correspondiente marcada LEFT (izquierda) detrás del satélite derecho. Conectores de entrada Tiene a su disposición diferentes esquemas de conexión entre su fuente de audio y el sistema de altavoces. Determine si instalará el sistema de altavoces para audio del ordenador/juegos de ordenador/reproducción de DVD, para dispositivos de audio portátiles (como reproductores de MP3 o de CD portátiles) o para juegos de consola, y luego diríjase a la sección que contiene ese título. Audio del ordenador/juegos de ordenador/ reproducción de DVD Todas las tarjetas de sonido de ordenador tienen salidas de audio. Por lo general, los conectores de salida estarán marcados como “front output” (salida frontal) y “rear output” (salida posterior). En algunos casos podría utilizarse una terminología ligeramente diferente. La documentación de la tarjeta de sonido le ayudará a determinar qué conectores de salida debe utilizar con el sistema de altavoces.

1. Asegúrese de que la alimentación se encuentre apagada.

2. Localice el cable estéreo de 3,5 mm de color verde lima incluido en el sistema

3. Conecte un extremo del cable estéreo de 3,5 mm de color verde lima en la

clavija correspondiente detrás del satélite derecho, y el otro extremo en la entrada de color verde lima etiquetada “FRONT” de la tarjeta de sonido. Dispositivos de audio portátiles (reproductores MP3, de CD portátiles, etc.)

1. Asegúrese de que la alimentación del dispositivo de audio portátil se

2. Localice el cable estéreo de 3,5 mm de color verde lima incluido con el sistema.

3. Conecte un extremo del cable estéreo de 3,5 mm de color verde lima en la

clavija correspondiente detrás del satélite derecho y el otro extremo a la clavija de auriculares del dispositivo de audio portátil. Juegos de consola y televisor (Requiere el uso del Adaptador Y para juegos de consola, que no se incluye con el equipo. Este adaptador puede comprarse en www.alteclansing.com). La mayoría de los sistemas de juegos de consola presentan conectores de salida RCA dobles. Para conectar los altavoces siga los pasos que se presentan a continuación:

1. Asegúrese de que la alimentación de su sistema de juegos de consola se

2. El Adaptador Y de la consola de juegos tiene una clavija estéreo verde lima de

3.5 mm en un extremo y en el otro dos clavijas RCA: una roja y una blanca.

3. Localice los enchufes RCA rojo y blanco que se encuentran en el extremo del

cable conectado a la parte posterior del sistema de su consola de juegos. Conéctelos a las clavijas RCA roja y blanca correspondientes del cable Adaptador Y de la consola de juegos.

4. Conecte un extremo del cable estéreo de 3,5 mm de color verde lima en la

clavija correspondiente detrás del satélite derecho y el otro extremo a la clavija correspondiente del Adaptador en Y de la consola de juegos. Encendido

1. Después de realizar todas las demás conexiones, conecte un extremo del

adaptador de alimentación detrás del satélite derecho y el otro extremo a la toma de corriente de la pared. El sistema de altavoces estará listo para su utilización.

2. Encienda la fuente de audio.

3. Acceda a los controles pulsando en el botón/LED que se encuentra en el satélite

derecho. La puerta se abrirá automáticamente 90 grados. Nota: Para cerrar la puerta, gírela suavemente a la posición de cierre hasta que oiga un clic característico del mecanismo de cierre. Puede elegir tener los controles a la vista ocultando la puerta debajo del satélite. Para ocultar la puerta, levante el satélite y deje que la puerta gire automáticamente 270 grados debajo del mismo.

4. Encienda el sistema de altavoces girando la perilla de volumen principal de la

derecha en el sentido de las agujas del reloj hasta que escuche un sonido de clic. El indicador LED ubicado en la parte frontal del altavoz satélite derecho se iluminará cuando el equipo esté encendido. Nota: Para evitar escuchar un sonido agudo cuando encienda el sistema de altavoces Altec Lansing, ponga siempre en marcha antes la fuente de audio. Control de volumen La perilla de VOLUMEN del altavoz satélite derecho controla el volumen principal. Gire el mando hacia la derecha para subir el volumen y hacia la izquierda para bajarlo. Control de bajos La perilla de bajos (BASS) del satélite derecho controla los bajos. Gire el mando hacia la derecha para subir los bajos y hacia la izquierda para bajarlos. Control de agudos La perilla de agudos (TREBLE) del satélite derecho controla los agudos. Gire la perilla a la derecha para aumentar los agudos y a la izquierda para disminuirlos. Auriculares Para utilizar auriculares con el sistema, enchúfelos en la clavija rotulada que se encuentra detrás de la puerta del satélite derecho. Cuando los auriculares estén conectados, el sistema de altavoces deja de funcionar. Entrada auxiliar Esta entrada auxiliar o secundaria se encuentra detrás del satélite derecho. Conecte cualquier fuente de audio que tenga un conector estéreo de 3,5 mm (conector del tipo usado para auriculares), incluyendo reproductores de CD o MP3 portátiles. Precaución: Asegúrese de que la fuente de audio dispone de una clavija de salida de línea. Con esto se asegura de que la salida no está amplificada. Revise el manual del usuario del dispositivo de audio para más información. Nota: Puede necesitar un cable que tenga conectores RCA en un extremo y un conector macho estéreo de 3,5 mm en el otro o bien conectores estéreo de 3,5 mm en ambos extremos. Estos tipos de conectores se pueden comprar en la mayoría de tiendas de electrónica. Sistema de audio amplificado de dos componentes mx50209 Nivel de presión acústica (SPL): 95 dB Potencia total continua: 12 vatios RMS

• Altavoces frontales: 6 vatios/canal, 8 ohmios 1% de distorsión armónica THD 20 – 20,000 Hz, dos canales cargados Gama de frecuencia: 90 Hz – 20 kHz (-10 dB) Proporción señal/ruido, entrada de 1 kHz: > 75 dB Amplificadores (por satélite): Un amplificador horn-tweeter (agudos) de 1 pulgada y un amplificador mid-bass de 3 pulgadas Ficha técnica* Ningún indicador LED está encendido. Uno o más altavoces no emiten sonido alguno. Los altavoces emiten un sonido crepitante. El sonido está distorsionado. Interferencia de radio. El sistema no está encendido. El cable de alimentación CA no está conectada a la toma de corriente de la pared o detrás del subwoofer. El supresor de picos (si se utiliza) no está encendido. La toma de corriente de la pared no funciona. El sistema no está encendido. El volumen está demasiado bajo. El cable estéreo de 3.5 mm no está conectado a la fuente de audio. El cable estéreo de 3,5 mm está conectado a una salida inadecuada de la fuente de audio. Hay un problema con el dispositivo de la fuente de audio. Mala conexión. El nivel de volumen del sistema operativo del ordenador está demasiado alto. Hay un problema con su dispositivo de fuente de audio. El nivel de volumen está demasiado alto. El volumen del sistema operativo del ordenador está demasiado alto. La fuente de sonido está distorsionada. Está demasiado cerca de un aparato de radio. Haga girar la perilla de VOLUMEN situada en el altavoz derecho hasta que escuche un clic. Un indicador LED se encenderá cerca de la perilla cuando el sistema esté encendido. Verifique si el indicador LED de encendido está iluminado en el altavoz satélite derecho. Si no fuera así, conecte la alimentación de CA. Si el adaptador de alimentación de CA está conectado a un supresor de picos, asegúrese de que dicho supresor esté encendido. Enchufe otro dispositivo en la toma de corriente de la pared (la misma clavija) para verificar si la toma de corriente de la pared funciona. Verifique que el cable de alimentación de CA del subwoofer esté conectado a la toma de la pared. Haga girar la perilla de VOLUMEN situada en el altavoz derecho hasta que escuche un clic. Un indicador LED se encenderá cerca de la perilla cuando el sistema esté encendido. Gire el mando VOLUMEN hacia la derecha para subir el volumen. Compruebe el nivel de volumen de la tarjeta de sonido del ordenador o dispositivo de fuente de audio alternativo y póngalo a un nivel medio. Compruebe las conexiones de los enchufes de la fuente de audio. Asegúrese de que los cables de la señal estén bien insertados en las clavijas adecuadas. Asegúrese de que el cable estéreo de 3.5 mm esté conectado e insertado completamente en la clavija “line-out” (línea de salida) o “audio-out” (salida de audio) o en la clavija para auriculares de la fuente de audio. Pruebe los altavoces con otro dispositivo de audio. Retire el cable estéreo de

3.5 mm del dispositivo de la fuente de audio y conéctelo a la clavija “line-out”

(línea de salida) o a la clavija para auriculares de otra fuente de audio. Revise todos los cables. Asegúrese de que estén conectados a la clavija “line-out” (línea de salida) o “audio-out” (salida de audio) de su tarjeta de sonido u otra fuente de audio — y NO en “speaker-out” (salida de altavoces). Compruebe el nivel de volumen del sistema operativo del ordenador y bájelo si fuera necesario. Desconecte el cable estéreo de la fuente de audio. A continuación enchúfelo en la clavija para auriculares de una fuente de audio alterna (por ejemplo un Walkman, Discman o radio FM). Gire el mando VOLUMEN hacia la izquierda para bajar el volumen. Ajuste los niveles de volumen y balance del sistema operativo del ordenador en el centro como punto de inicio y a continuación ajuste el nivel del altavoz usando el control de volumen. En ocasiones, los archivos WAV son de calidad deficiente. Es por este motivo que se nota fácilmente la distorsión y el ruido con altavoces de alta potencia. Inténtelo con otra fuente de sonido como un CD de música. Mueva los altavoces hasta que la interferencia desaparezca. Solución de problemas Síntoma Posible causa del problema Solución El excelente sonido de Altec Lansing se consigue gracias a nuestra tecnología patentada que utiliza amplificadores especiales para alta fidelidad, circuitos de ecualización de última generación y una mezcla armónica de las siguientes especificaciones técnicas: *La especificación de potencia concuerda con la Norma de Amplificadores #16 C.F.R. de la FTC Punto 432.10 O raio com ponta em seta, dentro de um triângulo equilátero, destina-se a alertar ao usuário da presença de “tensão perigosa” não isolada dentro do invólucro do produto, a qual pode ser de magnitude suficiente para constituir um risco de choque eléctrico para as pessoas. Cuidado: Para evitar o risco de choque eléctrico, não remova a cobertura (ou a traseira). Não há peças por dentro que possam ser ajustadas pelo utilizador. Solicite serviços a um técnico habilitado. O ponto de exclamação dentro do triângulo equilátero tem o propósito de alertar o usuário para a presença de instruções importantes de operação e manutenção (atendimento técnico) na literatura que acompanha o equipamento. Instruções importantes de segurança

• Cabo de estéreo de 3,5 mm
