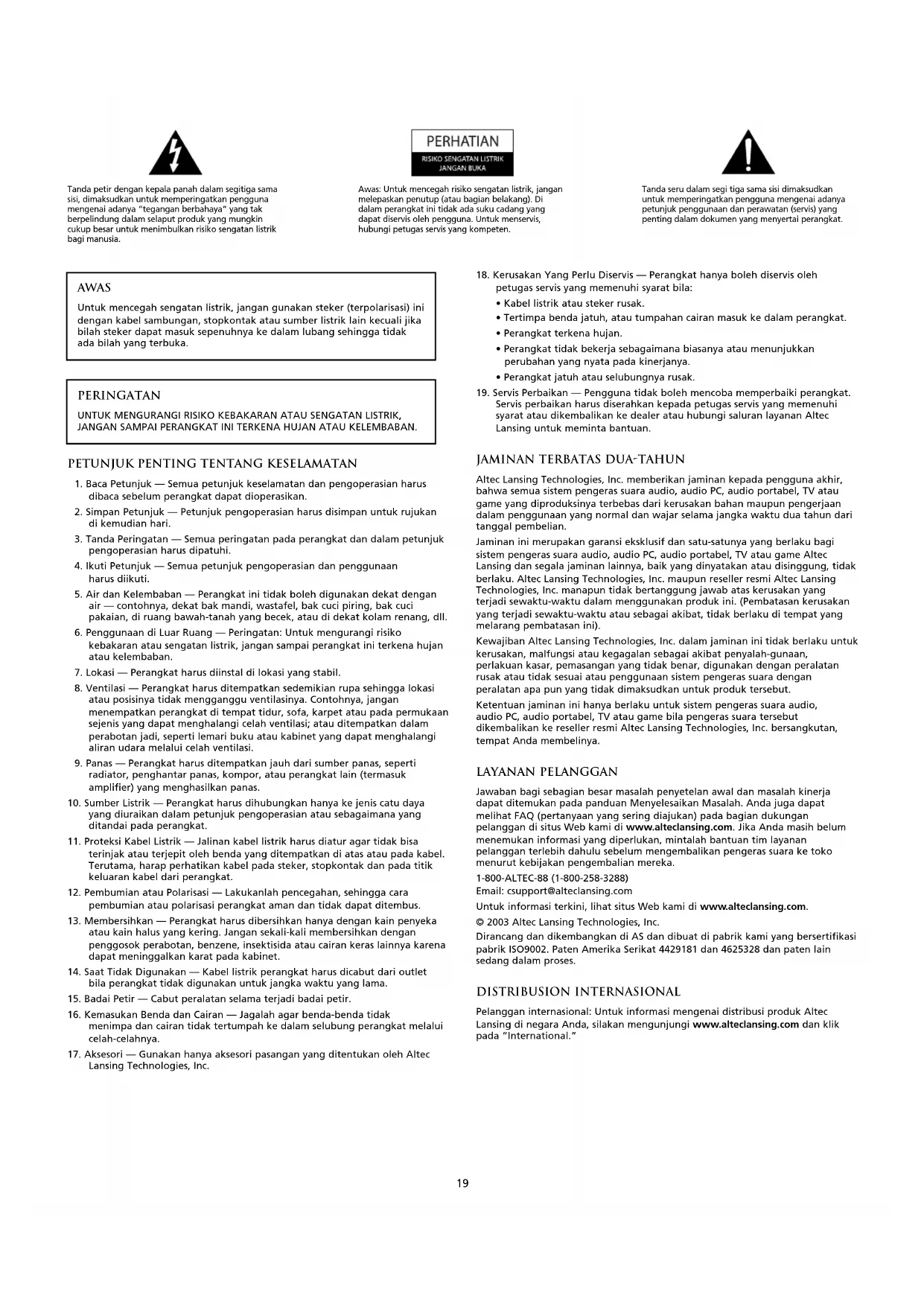

PANDUAN PENGGUNA MX5020 ALTEC LANSING

1. Baca Petunjuk — Semua petunjuk keselamatan dan pengoperasian harus

dibaca sebelum perangkat dapat dioperasikan.

2. Simpan Petunjuk — Petunjuk pengoperasian harus disimpan untuk rujukan

3. Tanda Peringatan — Semua peringatan pada perangkat dan dalam petunjuk

pengoperasian harus dipatuhi.

4. Ikuti Petunjuk — Semua petunjuk pengoperasian dan penggunaan

6. Penggunaan di Luar Ruang — Peringatan: Untuk mengurangi risiko

kebakaran atau sengatan listrik, jangan sampai perangkat ini terkena hujan atau kelembaban.

7. Lokasi — Perangkat harus diinstal di lokasi yang stabil.

8. Ventilasi — Perangkat harus ditempatkan sedemikian rupa sehingga lokasi

atau posisinya tidak mengganggu ventilasinya. Contohnya, jangan menempatkan perangkat di tempat tidur, sofa, karpet atau pada permukaan sejenis yang dapat menghalangi celah ventilasi; atau ditempatkan dalam perabotan jadi, seperti lemari buku atau kabinet yang dapat menghalangi aliran udara melalui celah ventilasi.

9. Panas — Perangkat harus ditempatkan jauh dari sumber panas, seperti

radiator, penghantar panas, kompor, atau perangkat lain (termasuk amplifier) yang menghasilkan panas.

10. Sumber Listrik — Perangkat harus dihubungkan hanya ke jenis catu daya

yang diuraikan dalam petunjuk pengoperasian atau sebagaimana yang ditandai pada perangkat.

11. Proteksi Kabel Listrik — Jalinan kabel listrik harus diatur agar tidak bisa

terinjak atau terjepit oleh benda yang ditempatkan di atas atau pada kabel. Terutama, harap perhatikan kabel pada steker, stopkontak dan pada titik keluaran kabel dari perangkat.

12. Pembumian atau Polarisasi — Lakukanlah pencegahan, sehingga cara

pembumian atau polarisasi perangkat aman dan tidak dapat ditembus.

13. Membersihkan — Perangkat harus dibersihkan hanya dengan kain penyeka

atau kain halus yang kering. Jangan sekali-kali membersihkan dengan penggosok perabotan, benzene, insektisida atau cairan keras lainnya karena dapat meninggalkan karat pada kabinet.

14. Saat Tidak Digunakan — Kabel listrik perangkat harus dicabut dari outlet

bila perangkat tidak digunakan untuk jangka waktu yang lama.

menimpa dan cairan tidak tertumpah ke dalam selubung perangkat melalui celah-celahnya.

17. Aksesori — Gunakan hanya aksesori pasangan yang ditentukan oleh Altec

petugas servis yang memenuhi syarat bila:

• Perangkat terkena hujan.

• Perangkat tidak bekerja sebagaimana biasanya atau menunjukkan perubahan yang nyata pada kinerjanya.

• Perangkat jatuh atau selubungnya rusak.

19. Servis Perbaikan — Pengguna tidak boleh mencoba memperbaiki perangkat.

Servis perbaikan harus diserahkan kepada petugas servis yang memenuhi syarat atau dikembalikan ke dealer atau hubungi saluran layanan Altec Lansing untuk meminta bantuan. Jaminan Terbatas Dua-Tahun Altec Lansing Technologies, Inc. memberikan jaminan kepada pengguna akhir, bahwa semua sistem pengeras suara audio, audio PC, audio portabel, TV atau game yang diproduksinya terbebas dari kerusakan bahan maupun pengerjaan dalam penggunaan yang normal dan wajar selama jangka waktu dua tahun dari tanggal pembelian. Jaminan ini merupakan garansi eksklusif dan satu-satunya yang berlaku bagi sistem pengeras suara audio, audio PC, audio portabel, TV atau game Altec Lansing dan segala jaminan lainnya, baik yang dinyatakan atau disinggung, tidak berlaku. Altec Lansing Technologies, Inc. maupun reseller resmi Altec Lansing Technologies, Inc. manapun tidak bertanggung jawab atas kerusakan yang terjadi sewaktu-waktu dalam menggunakan produk ini. (Pembatasan kerusakan yang terjadi sewaktu-waktu atau sebagai akibat, tidak berlaku di tempat yang melarang pembatasan ini). Kewajiban Altec Lansing Technologies, Inc. dalam jaminan ini tidak berlaku untuk kerusakan, malfungsi atau kegagalan sebagai akibat penyalah-gunaan, perlakuan kasar, pemasangan yang tidak benar, digunakan dengan peralatan rusak atau tidak sesuai atau penggunaan sistem pengeras suara dengan peralatan apa pun yang tidak dimaksudkan untuk produk tersebut. Ketentuan jaminan ini hanya berlaku untuk sistem pengeras suara audio, audio PC, audio portabel, TV atau game bila pengeras suara tersebut dikembalikan ke reseller resmi Altec Lansing Technologies, Inc. bersangkutan, tempat Anda membelinya. Layanan Pelanggan Jawaban bagi sebagian besar masalah penyetelan awal dan masalah kinerja dapat ditemukan pada panduan Menyelesaikan Masalah. Anda juga dapat melihat FAQ (pertanyaan yang sering diajukan) pada bagian dukungan pelanggan di situs Web kami di www.alteclansing.com. Jika Anda masih belum menemukan informasi yang diperlukan, mintalah bantuan tim layanan pelanggan terlebih dahulu sebelum mengembalikan pengeras suara ke toko menurut kebijakan pengembalian mereka. 1-800-ALTEC-88 (1-800-258-3288) Email: csupport@alteclansing.com Untuk informasi terkini, lihat situs Web kami di www.alteclansing.com. © 2003 Altec Lansing Technologies, Inc. Dirancang dan dikembangkan di AS dan dibuat di pabrik kami yang bersertifikasi pabrik ISO9002. Paten Amerika Serikat 4429181 dan 4625328 dan paten lain sedang dalam proses. Distribusion Internasional Pelanggan internasional: Untuk informasi mengenai distribusi produk Altec Lansing di negara Anda, silakan mengunjungi www.alteclansing.com dan klik pada “International.” AWAS Untuk mencegah sengatan listrik, jangan gunakan steker (terpolarisasi) ini dengan kabel sambungan, stopkontak atau sumber listrik lain kecuali jika bilah steker dapat masuk sepenuhnya ke dalam lubang sehingga tidak ada bilah yang terbuka. PERINGATAN UNTUK MENGURANGI RISIKO KEBAKARAN ATAU SENGATAN LISTRIK, JANGAN SAMPAI PERANGKAT INI TERKENA HUJAN ATAU KELEMBABAN.20 Terima kasih atas pembelian produk Altec Lansing ini. Dari generasi-ke-generasi, Altec Lansing selalu yang pertama dalam inovasi audio. Sekarang, lini produk pengeras suara kami yang berdaya tinggi telah meraih anugerah kinerja yang lebih banyak daripada merek lainnya. Pada segala kondisi desktop, dalam setiap kisaran harga, Altec Lansing menawarkan mutu suara yang menonjol — bahkan bagi para pelanggan yang paling penuh tuntutan terhadap kejernihan audio yang dicarinya. Coba, dengarkan saja ini! Isi Kemasan

• Buku panduan dan petunjuk koneksi cepat Menempatkan Pengeras Suara Pengeras Suara Satelit Aturlah pengeras suara satelit sesuai dengan selera pendengaran Anda — apakah di samping monitor atau terpisah sejauh panjang kabel pengeras suara. Untuk mendapatkan suara yang optimal, pengeras suara satelit harus ditempatkan di kiri/kanan, sebaiknya terpisah dan pada jarak yang sama dari pusat area pendengaran. Cara ini akan mewujudkan suara stereo terbaik dan memberikan hasil yang paling memuaskan. Catatan: Pengeras suara satelit DILENGKAPI pelindung magnet dan dapat ditempatkan dekat dengan layar video seperti TV dan monitor komputer tanpa mengganggu gambarnya. Membuat Sambungan Peringatan: Jangan memasukkan steker daya sistem pengeras suara ke dalam stopkontak dinding sampai semua sambungan telah dilakukan. Matikan juga sumber audio (yaitu, PC, MP3 player, Sony PlayStation, dsb) sebelum menghubungkan output ke input sistem pengeras suara. Untuk menjamin agar pengoperasian yang pertama kali seperti yang diharapkan, ikutilah secara seksama urutan penyambungan yang dijelaskan di bawah ini. Sistem Pengeras Suara Untuk memasang sistem pengeras suara: Ambil kabel RCA berkode warna yang tersambung secara permanen ke bagian belakang satelit kiri, kemudian colokkan ke jack yang berwarna sama dan bertanda LEFT di bagian belakang satelit kanan. Input Tersedia beragam skema sambungan antara sumber audio Anda dan sistem pengeras suara. Tentukan jika Anda akan mengatur sistem pengeras suara untuk audio PC/permainan PC/pemutaran DVD, untuk perangkat audio portabel (seperti MP3 atau pemutar CD portabel), atau untuk permainan konsol dan TV, kemudian lompat ke topik yang sesuai. Audio PC/Permainan PC/Pemutaran DVD Semua sound card (kartu suara) PC dilengkapi dengan output audio. Pada umumnya, output akan ditandai “front output” (output depan) dan “rear output” (output belakang). Dalam sejumlah kasus, mungkin digunakan terminologi yang agak berbeda. Buku panduan pemakaian sound card (kartu suara) dapat membantu Anda untuk menentukan output mana yang akan digunakan dengan sistem pengeras suara Anda.

1. Pastikan power (daya) pada komputer Anda sudah dimatikan.

2. Temukan kabel stereo 3,5 mm warna hijau jeruk yang disediakan dengan sistem

pengeras suara Anda.

3. Hubungkan satu ujung kabel stereo 3,5 mm warna hijau jeruk ke jack

pasangannya pada bagian belakang satelit kanan, dan ujung satunya lagi ke input warna hijau jeruk yang berlabel “FRONT” (DEPAN) pada sound card Anda. Perangkat Audio Portabel (MP3, Pemutar CD Portabel, dll).

1. Pastikan daya listrik ke perangkat audio portabel Anda sudah dimatikan.

pasangannya pada bagian belakang satelit kanan, dan ujung satunya lagi ke jack headphone pada perangkat audio portabel Anda. Permainan Konsol dan TV (Perlu menggunakan Adaptor-Y Permainan Konsol, yang tidak disertakan di dalam kemasan. Adaptor ini dapat dibeli dengan alamat www.alteclansing.com). Kebanyakan sistem permainan konsol dilengkapi output RCA ganda. Untuk menghubungkan pengeras suara, ikuti langkah-langkah di bawah ini:

1. Pastikan daya listrik ke sistem permainan konsol Anda sudah dimatikan.

2. Adaptor-Y Permainan Konsol memiliki jack stereo 3,5 mm warna hijau jeruk di

satu ujung dan dua jack RCA di ujung yang lain - satu merah dan satu putih.

3. Cari steker RCA merah dan putih di ujung kabel yang terhubung ke bagian

belakang sistem permainan konsol Anda. Hubungkan keduanya ke jack RCA yang sesuai dengan warnanya, merah dan putih pada Adaptor-Y Permainan Konsol.

4. Hubungkan satu ujung kabel stereo 3,5 mm warna hijau jeruk ke jack

pasangannya pada bagian belakang satelit kanan, dan ujung satunya lagi ke jack pasangannya pada Adaptor-Y Permainan Konsol. Menghidupkan

1. Setelah semua sambungan dibuat, colokkan satu ujung adaptor daya ke bagian

belakang satelit kanan dan ujung satunya lagi ke dalam stopkontak AC di dinding. Sekarang, sistem pengeras suara siap dioperasikan.

2. Hidupkan sumber audio.

3. Akses kontrol dengan menekan tombol tekan/LED yang berada pada satelit

kanan. Pintu akan berputar 90 derajat secara otomatis. Catatan: Untuk menutup pintu, putar kembali ke posisi tertutup secara perlahan-lahan sampai Anda mendengar bunyi “klik” penguncian mekanis. Anda dapat menonjolkan kontrol dengan menyembunyikan pintu di bawah satelit. Untuk menyembunyikan pintu, angkat satelit dan biarkan pintu mengayun 270 derajat secara otomatis di bawah satelit.

4. Hidupkan sistem pengeras suara dengan memutar kenop volume master pada

satelit kanan searah jarum jam sampai Anda mendengar bunyi klik. LED akan menyala di bagian depan satelit kanan bila daya sudah dihidupkan (ON). Catatan: Untuk menghindari munculnya dengungan ketika Anda menghidupkan sistem pengeras suara Altec Lansing, Anda harus selalu menghidupkan dahulu sumber audio Anda. Kontrol Volume Kenop VOLUME pada satelit kanan berfungsi mengontrol volume master. Putar kenop searah jarum jam untuk menambah volume dan kebalikannya untuk mengurangi volume. Kontrol Bas Kenop BASS pada satelit kanan berfungsi mengontrol bas. Putar kenop searah jarum jam untuk menambah bas dan kebalikannya untuk mengurangi bas. Kontrol Trebel Kenop TREBLE pada satelit kanan berfungsi mengontrol trebel. Putar kenop searah jarum jam untuk menambah trebel dan kebalikannya untuk mengurangi trebel. Headphone Untuk mengunakan headphone dengan sistem, colokkan headphone ke jack yang berlabel di bagian belakang pintu-putar pada satelit kanan. Bila headphone sudah terhubung, sistem pengeras suara akan diredam. Auxiliary Input (Input Imbuhan) Input imbuhan atau input sekunder berada pada bagian belakang satelit kanan. Hubungkan sumber audio yang memiliki colokan stereo 3,5 mm (yaitu colokan jenis headphone), termasuk pemutar CD atau MP3 portabel. Awas: Pastikan sumber audio memiliki jack line-out. Ini untuk memastikan bahwa output tidak diperbesar. Periksa petunjuk penggunaan perangkat audio Anda untuk informasi lebih lanjut. Catatan: Anda mungkin memerlukan kabel yang memiliki colokan RCA pada satu ujungnya dan colokan laki stereo 3,5 mm di ujung lainnya atau colokan stereo 3,5 mm pada kedua ujungnya. Jenis colokan seperti ini dapat dibeli di hampir semua toko elektronik. Sistem Audio Dua-Buah mx502021 Tingkat Tekanan Bunyi (Sound Pressure Level, SPL): 95 dB Daya Tanpa Henti: 12 Watt RMS

• Pengeras Suara Depan: 6 Watt/saluran @ 8 ohm @ 1% THD @ 20 – 20,000 Hz 2 Saluran Bermuatan Respons Frekuensi: 90 Hz – 20 kHz (-10 dB) Rasio Sinyal - Derau @ input 1 kHz : > 75 dB Driver (per satelit): Satu tweeter horn-loaded (beban- corong) 1" dan satu driver mid-bass 3" Spesifikasi Sistem* LED tidak menyala. Tidak ada bunyi dari satu atau lebih pengeras suara. Terdengar bunyi gemeretak dari pengeras suara. Bunyi mengalami distorsi. Interferensi radio. Daya belum dihidupkan. Kabel listrik AC tidak dihubungkan ke stopkontak dinding atau ke bagian belakang subwoofer. Pelindung lonjakan arus (jika digunakan) tidak dihidupkan. Stopkontak dinding tidak berfungsi. Daya belum dihidupkan. Volume disetel terlalu rendah. Kabel stereo 3,5 mm tidak terhubung ke sumber audio. Kabel stereo 3,5 mm terhubung ke output sumber audio yang keliru. Ada masalah dengan perangkat sumber audio. Sambungan tidak baik. Volume pada sistem pengoperasian komputer disetel terlalu tinggi. Ada masalah dengan perangkat sumber audio Anda. Volume disetel terlalu tinggi. Volume pada sistem operasi komputer disetel terlalu tinggi. Sumber bunyi mengalami distorsi. Terlalu dekat dengan menara radio. Putar kenop VOLUME pada pengeras suara sebelah kanan sampai Anda mendengar bunyi klik. LED di samping kenop akan menyala bila daya dihidupkan (ON). Periksa apakah LED “Power On” pada satelit kanan sudah menyala. Jika tidak, hubungkan kabel listrik AC. Jika kabel listrik AC dicolokkan ke dalam pelindung lonjakan arus, pastikan pelindung arus telah dihidupkan. Colokkan perangkat lain ke dalam stopkontak dinding (jack yang sama), untuk memastikan apakah stopkontak berfungsi atau tidak. Periksa apakah kabel listrik AC sudah dicolokkan ke dalam stopkontak dinding. Putar kenop VOLUME pada pengeras suara sebelah kanan sampai Anda mendengar bunyi klik. LED di samping kenop akan menyala bila daya dihidupkan (ON). Putar kenop VOLUME searah jarum jam untuk menambah volume. Periksa tingkat volume pada sound card (kartu suara) komputer atau perangkat sumber audio lain, dan setel ke volume sedang. Periksa sambungan colokan pada sumber audio. Pastikan kabel sinyal dimasukkan dengan kokoh ke dalam jack yang benar

Pastikan kabel stereo 3,5 mm dihubungkan dan masuk sepenuhnya ke dalam “line-out”, “audio-out”, atau jack headphone pada sumber audio. Ujilah pengeras suara pada perangkat audio yang lain. Lepaskan kabel stereo 3,5 mm dari perangkat sumber audio dan hubungkan ke “line-out”, “audio- out”, atau jack headphone pada sumber audio yang lain. Periksa semua kabel. Pastikan semua kabel terhubung ke jack “line-out” atau “audio-out” pada sound card (kartu suara) atau pada sumber audio lainnya — dan BUKAN pada ‘speaker-out”. Periksalah volume pada sistem operasi komputer dan kurangi jika perlu. Cabut kabel stereo dari sumber audio. Kemudian colokkan kabel ke dalam jack headphone dari sumber audio lain (misalnya, Walkman, Discman atau radio FM). Putar kenop VOLUME berlawanan arah jarum jam untuk mengurangi volume. Setel volume sistem operasi komputer dan tempatkan ke tingkat volume tengah sebagai titik awal, kemudian setel tingkat volume pengeras suara dengan menggunakan kontrol volume. File WAV seringkali bermutu jelek. Sehingga distorsi dan derau mudah tertangkap oleh pengeras suara berdaya tinggi. Cobalah sumber bunyi yang berbeda seperti CD musik. Pindahkan pengeras suara Anda sampai gangguan interferensi hilang. Penyelesaian Masalah Gejala Kemungkinan Masalah Solusi Suara superior Altec Lancing dihasilkan berkat teknologi hak-milik kami, dengan memanfaatkan driver high-fidelity yang dibuat sesuai kebutuhan, dengan sirkuit ekualiser yang mutakhir, dan gabungan yang harmonis dari spesifikasi berikut: *Penetapan tingkat daya memenuhi Peraturan FTC Amplifier #16 C.F.R. Pasal 432.22232425262728293031Corporate Headquarters 535 Rte. 6 & 209, Milford, PA 18337-0277, USA 866-570-5702 • 570-296-4434 • Fax 570-296-6887 Asia/Pacific 25 Canton Road, Tsim Sha Tsui, Kowloon, Hong Kong (852) 2735-7331 • Fax (852) 2317-7937 A9856.1 R02
