BEDIENUNGSANLEITUNG TH4654 TOPCOM

DE Die in dieser Bedienungsanleitung beschrieben Leistungsmerkmale werden unter dem Vorbehalt von Änderungen veröffentlich.

8.3 EENHEID VAN TEMPERATUUR

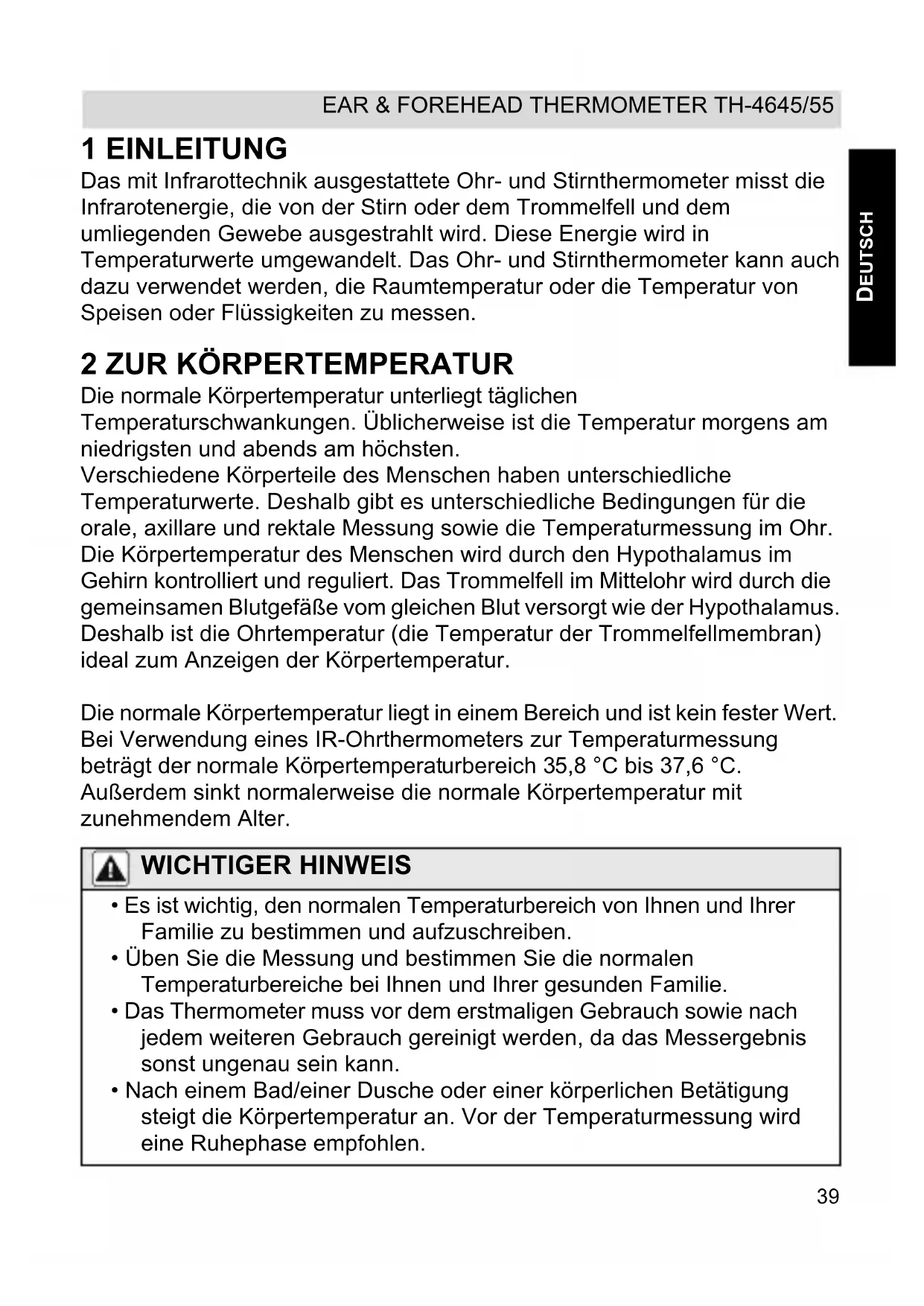

Das mit Infrarottechnik ausgestattete Ohr- und Stirnthermometer misst die Infrarotenergie, die von der Stirn oder dem Trommelfell und dem umliegenden Gewebe ausgestrahlt wird. Diese Energie wird in Temperaturwerte umgewandelt. Das Ohr- und Stirnthermometer kann auch dazu verwendet werden, die Raumtemperatur oder die Temperatur von Speisen oder Flüssigkeiten zu messen.

2 ZUR KÖRPERTEMPERATUR

Die normale Körpertemperor unterliegt tätiglichen

Temperaturschwankungen. Üblicherweise ist die Temperatur morgens am niedrigsten und abends am hochsten.

Verschiedene Körperteile des Menschen haben unterschiedliche Temperaturwerte. Deshalb gibt es unterschiedliche Bedingungen für die orale, axillare und rektale Messung sowie die Temperaturmessung im Ohr. Die Körpertemperatur des Menschen wird durch den Hypothalamus im Gehirn kontrolliert und reguliert. Das Trommelfell im Mittelohr wird durch die gemeinsamen Blutgebung vom gleichen Blut versorgt wie der Hypothalamus. Deshalb ist die Ohrtemperatur (die Temperatur der Trommelfellmembran) ideal zum Anzeigen der Körpertemperatur.

Die normale Körpertematür liegt in einem Bereich und ist kein fester Wert. Bei Verwendung eines IR-Ohrthermometers zur Temperaturmessung beträgt der normale Körpertematurbereich 35,8 °C bis 37,6 °C. Außen dem sinkt normalerweise die normale Körpertematur mit zunehmendem Alter.

WICTIGER HINWEIS

• Es ist wichtig, den normalen Temperaturbereich von Ihnen und ihrer Familie zu bestimmen und aufzuschreiben.
• Üben Sie die Messung und bestimmen Sie die normalen Temperaturbereiche bei Ohnen und ihrer gesunden Familie.
• Das Thermometer muss vor dem erstmaligen Gebrauch sowie nach jedem weiteren Gebrauch gereinigt werden, da das Messergebnis sonst ungenau sein kann.
• Nach einem Bad/einer Dusche oder einer körperlichen Betätigung steigt die Körpertemperatur an. Vor der Temperaturmessung wird eine Ruhephase empfohlen.

3 SICHERHEITSHINWEISE

ACHTUNG

• Lesen Sie die folgenden Informationen für den sicheren und ordnungsgemäßen Gebrauch aufmerksam durch. Machen Sie sich mit allen Funktionen des Geräts vertraut. Bewahren Sie diese Hinweise sorgfältig auf, und geben Sie sie wenn notig an andere Benutzer weiter.
• Dieses Thermometer ist nur zur privaten Verwendung bestimmt. Die Verwendung theses Thermometers ist kein Ersatz für einen Besuch bei Ihr dem Arzt.
• Die Messsonde ist der empfindlichste Teil des Thermometers. Sie erzielen nur dannigeria Messresultate, wenn die Sonde sauber und intakt ist.
• Berühren bzw. blasen Sie nicht auf den Infrarotsensor.
• Die Messungen dürfen erst nach dem Aufwärmen des Ohres durchgeführt werden, wenn die Person sich draußen aufgehalten hat, damit keine falschen niedrigen Werte angezeigt werden.
• Nach einem Bad/einer Dusche oder einer körperlichen Betätigung steigt die Körpertemperatur an. Vor der Temperaturmessung wird eine Ruhephase empfohlen.
• Um genaue Messwerte zu erhalten, klimatisieren Sie das Thermometer für 30 Minuten am Messort, bis es Raumtemperatur anziegt.
• Ohrenschmalz oder andere Hindernisse können die Messwerte verfüllschen.
• Das Gerät sollte nicht bei Patienten angewendet werden, die an einer Ohrerkrankung, einer äußeren Ohrentzündung oder einer Lymphangitis leiden. Der Zustand könnte verschlimmert werden.
• Verwenden Sie das Gerät nicht in einer feuchten Ohrhöhle nach dem Schwimmen oder Baden. Sie konnten das Ohr verletzten

GEFAHR

• Das Thermometer enthalt Kleinteile (Batterie, Batteriefachabdeckung), die von Kleinkindern verschlucht werden konnen. Lassen Sie das Thermometer aus thisem Grund nicht unbeaufsichtigt in der Nähe von Kindern.
• Wenn die Temperatur über 38^ liegt, hat der Patient wahrscheinlich Fieber. Gehen Sie zum Arzt. Anhaltendes Fieber,alanders bei Kindern, muss von einem (Kinder-)Arzt behandelt werden. Rufen Sie in diesen Fall umgehend einen Arzt.
• Halten Sie das Thermometer aus dem Bereich von Kindern. Eine durch Kinder vorgenommene Temperaturmessung kann zu Ohrschäden führen. Wenn eine Batterie verschlusskrt wurde, rufen Sie sofort einen Arzt.
• Wenden Sie das Gerät nicht mehr an, wenn Schmerzen auftreten. Sie konnten das Ohr verletzten.
• Werfen Sie keine Batterien/Akkus in offenes Feuer. Es besteht Explosionsgefahr

4 T A S T E N

Siehe Umschlagklappe

1. START-Taste
2. LCD-Display
3. LED-Temperaturanzeige

4. Infrarot-Sensor

5. Stirn-Messsonde

6. OK-Taste
7. SET-Taste (Einstelltaste)
8. Batteriefach (1 x CR2032)

5 DISPLAY

A. Symbol Batterie schwach
B. Jahr
C. Datum
D. Temperatur

E. Messmodus-Symbol
F. Speisentemperaturmodus-Symbol
G. Stirnmodus-Symbol
H. Ohrmodus-Symbol

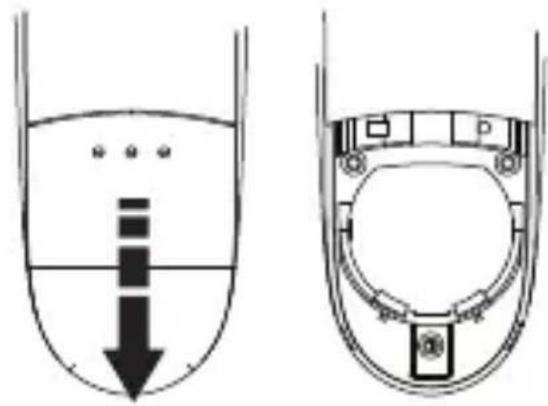

6 EINLEGEN VON BATTERIE/AKKU

1. Entfernen Sie die Akku-/ Batteriefachabdeckung 8.
2. Wenn die Batterien/Akkus bereits eingelegt wurden. Ziehen Sie den Isolator hereaus.
3. Legen Sie, falls noch keine Batterien/ Akkus eingelegt wurden, eine CR2032 - 3V - Lithiumbatterie mit nach oben weisendem Pluspol (+) ein.
4. Schließen Sie das Akku-/Batteriefach wieder.

WICTIGER HINWEIS

Ersetzen Sie die Batterien/Akkus, wenn A angezeigt wird.

• Entfernen Sie die Batterien/Akkus, wenn Sie das Thermometer langere Zeit nicht verwenden.
• Entsorgen Sie die Batterien/Akkus auf umweltfreundliche Weise und beachten Sie darauf die geltenden Vorschriften Ihres Landes.

7 KÖRPERTEMPERTUR

WICTIGER HINWEIS

• Wir empfehlen unter folgenden Bedingungen, die Temperaturmessung dreimal durchzuführen.
• Bei Neugeborenen in den ersten 3 Lebensmonaten.
• Bei Kindern unter drei Jahren mit einem gefährdeten Immunosystem, für welche die An- oder Abwesenheit von Bieber entscheidend ist.
• Bei unerfahrenen Benutzern, bis sie mit der Anwendung des Ohrthermometers vertraut sind und übereinstimmende Messwerte erhalten.
• Reinigen Sie die Messsonde, um eine genaue Messung zugewährleisten.

• Warten Sie ca. 30 Sekunden, bevor Sie der gleichen Person die Temperatur messen, um übermäßig Abkühlen der Haut zu vermeiden.

• Bei entsprechenden Messungen behmen Sie den höchsten Messwert.

• Bei jeder Thermometer art können keinere Temperaturschwankungen (+/- 0,2 - 0,3 °C) auftreten, wenn hintereinander gemessen wird.

7.1 OHRTEMPERATUR

• Nehmen Sie die Stirnmesssonde 5 vom Gerät ab.
• Drücken Sie zum Einsatzen die START-Taste 1. In der Anzeige erschreiben alle Symbole.

Vor dem Einsetzen der Messsonde: Bei Kindern < als 1 Jahr: Ziehen Sie das Ohritte nach unten und halten. Bei Kindern > als 1 Jahr und bei Erwachsenen: Ziehen Sie das Ohritte nach oben und halten.

• Halten Sie das Ohr, während Sie die Messsonde einsetzen und verschreiben Sie damit den Ohrkanal.

• Drücken Sie einmal auf die START -Taste ①. Sie horen einen kurzen Signalton. Das Ohrmodus-Symbol G wird angezeigt.

• Wenn Sie einen doppelten Signalton horen, ist die Messung beendet.
• Nehmen Sie das Thermometer wieder aus dem Ohrkanal hersaus.
• Das Messergebnis wird angezeigt.

7.2 STIRNTEMPERATUR

• Setzen Sie die Stirnmesssonde auf 5.
• Halten Sie die Messsonde vorsichtig an die Stirnmitte.
• Drücken Sie einmal auf die START -Taste 1. Sie horen einen kurzen Signalton. Das Stirnmodus-Symbol F wird angezeigt.
• Wenn Sie einen doppelten Signalton horen, ist die Messung beendet.
• Das Messergebnis wird angezeigt.

Bei Beendigung der Messung kehrt das Gerät automatisch nach 30 Sekunden in den Uhrzeitmodus zurück. Die Anzeige schaltet sich 3 Minuten nach Aktivieren des Uhrzeitmodus vollständig aus.

7.3 LED-TEMPERATURANZEIGE

Bei der Anzeige des Messergebnisses leuchtet die entsprechende LED 3(sofort auf.

• Grünes Licht - 35,6 °C bis 37,2 °C (96 °F to 99 °F)
• Oranges Licht - 37,3 °C bis 37,5 °C (99.1 °F to 99.5 °F)
• Rotes Licht - 37,6 °C bis 42,9 °C (99.6 °F to 109.3 °F)

7.4 SPEICHER

Das Ergebnis jeder Messung wird automatisch gespeichert. Wenn der Speicher voll ist (30 Einträge), wird die älteste Messung überschreiben.

Um die Messwerte abzurufen:

• Drücken Sie zum Einsatzen die START-Taste ①
• Drücken Sie die SET-Taste ⑦ wiederholt, um durch den Speicher zu blättern. Jedes Messergebnis wird mit Datum und fortlaufender Nummer angezeigt.

7.5 ANZEIGE DER FEHLERMELDUNGEN

‘HI’	Die gemessene Temperatur beträgt > 42,9 °C / 109,3 °F.
‘LO’	Die gemessene Temperatur beträgt < 32,0 °C / 89,6 °F.
‘ErrE’	Die Umgebungstemperatur liegt nicht im angegebenen Betriebsbereich.
‘ErrU’	Misst nicht, nachdem 'Messen' gedrückt wurde.
‘ErrH’	Befolgen Sie die entsprechenden Schritte in der Bedienungsanleitung.
‘ErrS’	Während der Selfprüfung wurde ein Fehler entdeckt. Entfernen Sie die Batterien/Akkus für 10 Sekunden und versuchen Sie es erneut.
‘ErrR’	Sensorfehler. Verwenden Sie das Thermometer nicht unter extremen Bedingungen.
‘ErrL’	Hardwareprobleme. Schicken Sie das Gerät an das Kundendienstzentrum.
‘ErrP’	Batterie/Akku schwach. Ersetzen Sie die Batterien/Akkus.
	Hardwareprobleme. Schicken Sie das Gerät an das Kundendienstzentrum.

8 ERWEITERTER MODUS

8.1 UHRZEIT EINSTELLEN

• Schalten Sie das Gerät ein, indem Sie die START-Taste 1 einzelmal drücken. Sie horen einen kurzen Signalton. Der Uhrzeitmodus wird angezeigt.
• Halten Sie die Taste SET 7 gedrückt. Die Ziffern für die Stunden blinken.
• Drücken Sie wiederholt die SET-Taste 7, um die Ziffer zu erhöhen.
• Drücken Sie die Taste OK 6 zur Bestätigung. Die Ziffern für die Minuten blinken.
• Wiederholen Sie die vorherigen Schritte, um Minuten, Jahr, Monat und Tag einzustellen.
• Nachdem der Tag eingestellt wurde, wird der Zeitmodus aktiviert.

8.2 SCHLAFMODUS

Wurde der Schlafmodus nicht aktiviert, ist die Anzeige immer eingeschaltet. Die Anzeige wechselt zwischen Uhrzeit und Raumtemperatur.

Nach dem Einstellen von Uhrzeit und Datum wird die Einstellung des Schlafmodus angezeigt:

• Drücken Sie die SET-Taste 7, um zwischen EIN und AUS zu wechseln.
• Drücken Sie die Taste OK 6 zur Bestätigung.

8.3 TEMPERATUREINHEIT

• Schalten Sie das Gerät ein, indem Sie die START-Taste 1 einzelmal drücken. Sie horen einen kurzen Signalton. Der Uhrzeitmodus wird angezeigt.
• Drücken Sie 5 Sekunden lang gleichzeitig auf die START-Taste und OK-Taste und halten Sie dann beiden Tasten los.
• Ein einzelner Signalon bestätigt die Einstellung der Temperatur auf ^ F .
• Ein doppelter Signalon bestätigt die Einstellung der Temperatur auf ^ C .

9 SPEISEN- UND WASSERTEMPERATUR

Außer der Körpertemperatur kann das Ohr- und Stirnthermometer 301 auch dazu verwendet werden, um die Temperatur von Nahrungsmitteln zu messen.

EAR & FOREHEAD THERMOMETER TH-4645/55

• Setzen Sie die Stirnmesssonde auf 5.
• Drücken Sie gleichzeitig die OK-Taste 6 und die START-Taste 1 Im Display erscheint 'SPEISEN (FOOD)'.
• Richten Sie die Stirnmesssonde auf das Nahrungsmittel und halten Sie die Sonde 2 cm von der Speise oder der Babymilchflasche halten.

Berühren Sie Speisen nicht mit der Stirnmesssonde 5 !!!

• Drücken Sie auf die START-Taste 0.
• Wenn Sie einen doppelten Signalton horen, ist die Messung beendet.
• Das Messergebnis wird angezeigt.

Nach Beendigung der Messung drücken Sie gleichzeitig die OK-Taste 6 und die START-Taste 1, um zum Uhrzeitmodus zurückzukehren.

10 FUNKTIONEN

Modell Temperatur-Sensortyp Messbarer Temperaturbereich Raumtemperatur Anzeigegenauigkeit Messgenauigkeit	HV-T68 Infrarot 32 °C ~ 42,9 °C (89,6 °F ~ 109,3 °F) 5 °C ~ 59,9 °C (41 °F ~ 139,8 °F) 0,2 °C 35,5 °C ~ 42 °C - (+/- 0,2 °C) 32 °C bis 35,4 °C - (+/- 0,3 °C) 42,1 °C bis 42,9 °C - (+/- 0,3 °C) 95,9°F ~ 107,6°F - (+/- 0,4°F) 89,6°F ~ 95,8°F - (+/- 0,5°F) 107,7°F ~ 109,3°F - (+/- 0,5°F) Raumtemperatur: +/- 1 °C Speisentemperatur: +/-1°C 15 °C ~ 35 °C (59°F ~ 95°F) 30 ~ 80% rel. Luftfeuchtigkeit -10 °C ~ 55 °C (14,0°F ~ 131,0°F) 30 ~ 85% rel. Luftfeuchtigkeit Die letzten 30 Messungen 1 x CR2032 - DC 3 V - Lithium
Raumtemperaturbereich Bereich der Raumluftfeuche Temperaturbereich am Lagerplatz Bereich der Feuche am Lagerplatz Speicher Batterietyp
Automatisches Ausschalten Gewicht Klassifizierung	3 Minuten nachdem die letzte Taste im Uhrzeitmodus gedrückt wurde 65 g (mit Batterie) ·Typ B ·Klasse Ila ·Intern angetriebenes Gerät ·I P X 0 ·Nicht geeignet für den Betrieb in Gegenwart von entflammbaren Anästhetika-Mischungen mit Luft oder mit Sauerstoff oder Stickoxid ·Ununterbrochener Betrieb mit Kurzzeitladung

11 CE-KENNZEICHNUNG

Das CE-Zeichen auf dem Gerät, der Verpackung und in der Bedienungsanleitung gibt an, dass das Gerät allen wesentlichen Anforderungen der medizinischen Richtlinie 93/42/EWG entspricht. Die Konformitätserklärung finds Sie auf folgender Internetseite: http://www.topcom.net/cdeclarations.asp

12 REINIGUNG

• Zum Reinigen der Sonde die Sonde nach unter halten, damit keine Flüssigkeit eindringen kann. Verwenden Sie ein mit Alkohol benetztes Wattestäbchen, um die Oberfläche der Messsonde vorsichtig zu reinigen. Vor der weiteren Verwendung das Thermometeritte eine Stunde trocknen setzen.
• Reinigen Sie den verschmutzten Infrarotsensor vorsichtig mit einem weichen Tuch. Mit Toilettenpapier oder einem Papiertuch konnen Kratzer auf dem Infrarotsensor entstehen, was Ungenaugkeiten verursachen kann.

13 PFLEGE UND WARTUNG

-itte lessen Sie das Thermometer nicht fallen und setzen Sie es keinen starken Stößen oder Schlägen aus.
-itte tauchen Sie das Thermometer nicht in Flüssigkeiten.

• Beite zerlegen, reparieren oder modifizieren Sie das Thermometer nicht.
• Halten Sie das Thermometer aus dem Bereich von Kindern.
• Beite reinigen Sie das Thermometergehäuse mit einem weichen und trockenen Tuch.
• Verwenden Sie kein Benzol, Waschbenzin oder ein anderes Scheuermittel.

14 ENTSORGUNG DES GERÄTS (UMWELTSCHUTZ)

Verbrauchte und defekte Geräte sollen Sie nicht in den normalen Hausmüll werfen, sondern an einer Sammelstelle für die Aufbereitung von elektrischen und elektronischen Geräten abgeben. Das Symbol am Gerät, in der Bedienungsanleitung und/oder auf der Verpackung weist daraufhin.

Einige der Materialien des Geräts können wiederverwertet

werden, wenn man sie an einer Aufbereitungsstelle abgibt. Mit der Wiederverwertung einiger Teile oder Rohmaterialien aus gebrauchten Produkten liefern Sie einen wichtigen Beitrag zum Umweltschutz. Wenden Sie sichitte an ihre ortlichen Behörden, wenn Sie weitere Informationen über die Sammelstellen in ihrer Umgebung benötigen.

Batterien müssen vor der Entsorgung des Geräts entnommen werden. Entsorgen Sie die Batterien/Akkus auf umweltfreundliche Weise entsprechend den örtlichen Vorschriften.

15 TOPCOM-GARANTIE

15.1 GARANTIEZEIT

Topcom-Geräte haben 24 Monate Garantie. Die Garantiezeit beginnnt an dem Tag, an dem das neue Gerät erworben wird. Die Garantie gilt nicht für normale Batterien oder Akkus (Typen AA/AAA).

Verbrauchsmaterialien und Schäden, die unbedeutende Auswirkungen auf den Betrieb oder den Wert des Geräts haben, sind nicht abgedeckt.

Der Garantieanspruch muss durch Vorlage des Originalkaufbelegs oder einer Kopie des Kaufbelegs, aus dem das Kaufdatum und das Gerätemodell ersichtlich sind, nachgewiesen werden.

15.2 GARANTIEAUSSCHLUSSE

Schäden oder Defekte, die durch unsachgemäße Handhabung oder unsachgemüssen Betrieb verursacht werden, sowie Defekte, die durch die Verwendung von Nicht-Originalteilen oder -zubehor entstehen, fallen nicht unter die Garantie.

Die Garantie deckt weder Schäden durch äußere Einflüsse, wie Blitzschlag, Wasser und Feuer, noch Transportschäden ab.

Wenn die Seriennummer des Geräts verändert, entfernt oder unleserlich gemacht wurde, kann keine Garantie in Anspruch genommen werden.

Alle Garantieansprüche erlösen, wenn das Gerät vom Käufer repariert, verändert oder umgebaut wurde.
