BEDIENUNGSANLEITUNG CMP 522 Trevi

Gebrauchs- und Installationshandbuch

UNIDAD LECTORA DE CD/MP3 ESTÉREO CON RADIO AM/FM

GEFÄHRLICHE SPANNUNGEN

Dieses Symbol, das auf der Rückseite des Gerätes und auf dieser Handbuch abgebildet ist, weist den Benutzer auf das Vorhandsein von mit Hochspannung betriebenen Bauteilen im Innern des Gerätes hin. Um elektrische Schläge zu vermeiden, muß das Gerät nicht geöffnet werden.

HINWEISE

ANWEISUNGEN ZUM GEBRAUCH

ACHTUNG

Dieses Symbol, das auf der Rückseite des Gerätes und auf thisem Handbuch abgebildet ist, weist den Benutzer auf wichtige Anweisungen zum sicheren Gebrauch hin. Bevor das Gerät in Betriebgenommen wird, müssen diese Anweisungen aufmerksam gelesen werden.

HINWEISE IN BEZUG AUF DEN LASER

Dieses Gerät ist mit einem Laser-Lesysteme verehen. Der Laser verfügt über eine niedrige Leistung und ist mit einer Sicherheitsvorrichtung verseen, die den Betrieb bei geöffneter Klappe verhindert. Halten Sie sich trotzdem sorgfältig an folgende Hinweise:bei geöffnetem gerät, das auge nicht an die linse des lasers nähern. es besteht die gefahr, dass die netzhaut damit verletzt wird. versuchen sie nicht, die lasereinheitabzumonttieren oder unsachgemass zu behandeln. es besteht die gefahr, daß strahlen damit absorbiert werden.

Dieses Gerät ist ein elektronisches Instrument hochster Prazision; vermeiden Sie deshalb, das Gerät in folgenden Fälle zu benutzen:

In der Naine von Wärmequellen, wie z.B. Heizkorpern oder Öfen.
Insehrfeuchten Räumen, wie z.B. Badezimmern, Schwimmbadern, usw.
InsehrstaubigenRäumen.
An Plätzen, die starken Vibrationen ausgesetzt sind.
Das Gerat muß so aufgestellt werden, daß an den Seiten genügend Raum für den freien Luftumlauf vorhanden ist (mindestens 5 cm.).
Die Ventilationsöffnungen nicht abdecken.
- Sollten Flüssigkeiten im Innern des Geräts eindringen,ziehen Sie den Stecker sofort aus der Steckdose und bringen Sie das Gerät in die nachstgelegene TREVI-autorisierte Kundendienstelle.
Vor Inbetriebnahme des Gerätes überprüfen Sie stets, daß die Netzkabel und die Verbindungskabel ordnungsgemäß installiert sind.

PFLEGE UND WARTUNG

Zum Reinigen benutzen Sie einen leicht angefeuchteten, weichen Lappen. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

WICHTIG

Die gute Bauweise des Geräts gewährleistet den einwandfrei Betrieb auf längerere Zeit hin. Sollten trotzem irgendwelche Störungen auftreten, wenden Sie sich an die nachstgelegene TREVI-autorisierte Kundendienstelle.

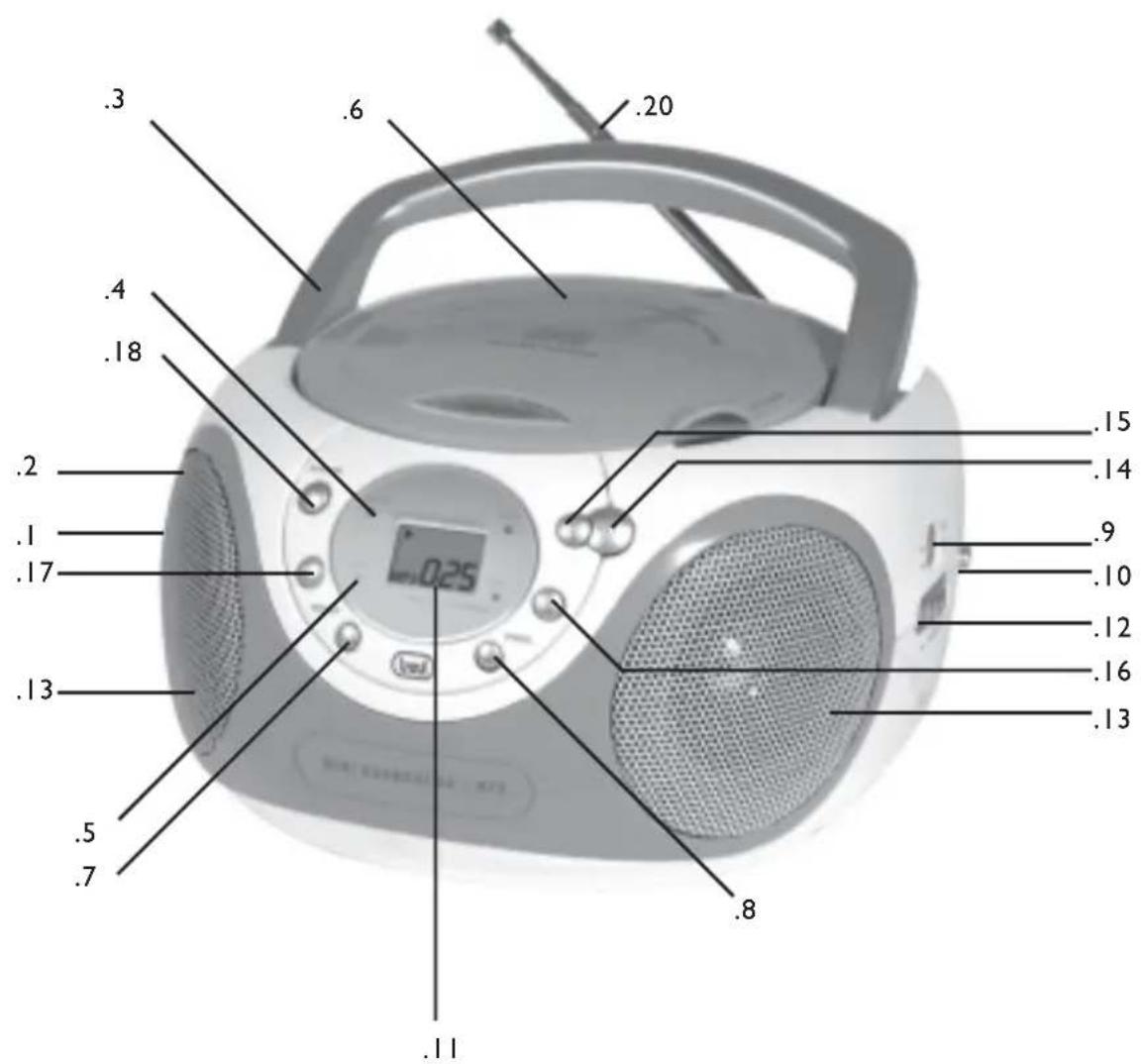

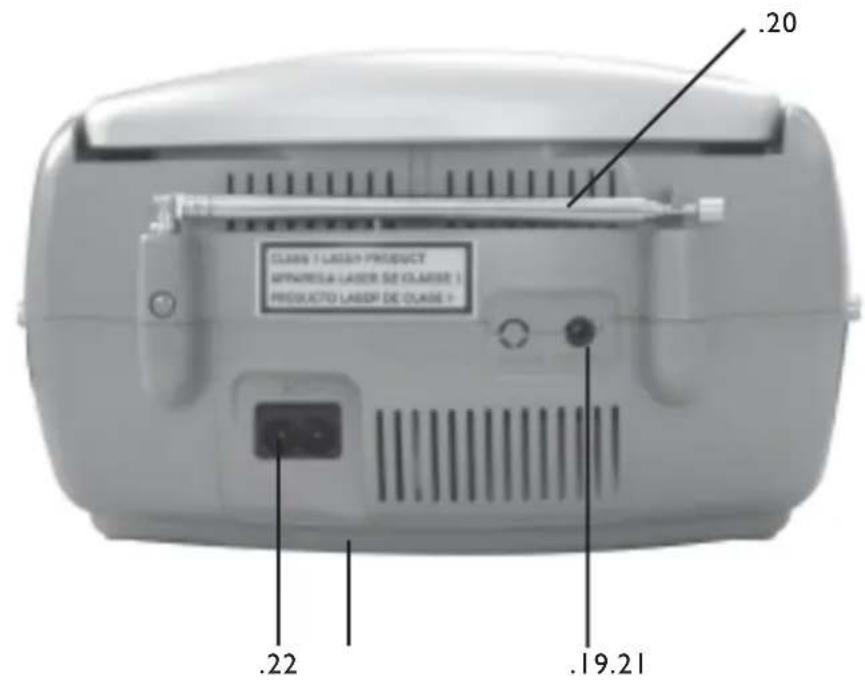

BESCHREIBUNG DER BEDIENELEMENTE

1.Lautstarkeregler VOLUME
2.Funktionswahlschalter RADIO/OFF/CD-MP3
3. Tragegriff
4. POWER-Anzeige
5.FM STEREO-Anzeige
6. Offnen des CD-Faches
7. Taste FOLD -/-10, Anwahl des Ordners
8. Taste FOLD + / + 10 Anwahl des Ordners
9. Abstimmskala
10. Auswahldes Freqenzbandes AM/FM/FM STEREO
11. CD-Display
12.TUNING-Regler, Abstimmung

1. Lautsprecher
2. Taste PLAY/PAUSE >II, Wiedergabe/Pause CD
3. Taste STOP, Abbrechen Wiedergabe CD
4. Taste SKIP/SEARCH >>I, Sprung zum nachsten Stück
5. Taste SKIP/SEARCHI < < , Sprung zum vorhergehenden Stück
6. Taste PROG./P-MODE, Programmierung der CD
7. Anschlussbuchse für Kopfhörer
   20.FM-Antenne
8. Batteriefach
9. Wechselstromsteckdose 220V 50Hz

MIT BATTERIEN

Das Batteriefach (21) öffnen und 6 Batterien des Typs „C" (UM2) polaritätsrichtig gemäß der Kennzeichnungen einlagen. Entladene Batterien sollen den unverzüglich ausgetauscht werden. Bei längerem Nichtgebrauch des Geräts sollen die Batterien herausgenommen werden.

NETZBETRIEB

Das Speisekabel (22) an der Buchse anschließen. Den Stecker in eine Wechselstromsteckdose mit 220V - 50Hz stecken. Das Gerät nicht an einem Netz mit einer Spannung anschließen, die den offen genannten Werten nicht entspricht.

RADIOBETRIEB

1. Den Wahlschalter FUNCTION (2) auf RADIO stellen, die POWER-Anzeige (4) leuchtet auf.
2. Mit dem Wahlschalter (10) das gewünschten Frenzband (AM/FM/FM Stereo) wahren.
3. Mit dem TUNING-Regler (12) den gewünschten Sender abstimmen.
4. Handelt es sich bei dem Sender um einen Stereosender, leuchtet die Stereoanzeige (5) auf.
5. Die Lautstärke wie gewünscht mit dem VOLUME-Regler (1) einstellen.
6. Treten während des Empfangs eines FM-Stereo-Senders starke Hintergrundgeräusche und Rauschen auf, den Wahlschalter (20) auf Position FM (Monoempfang) stellen.

ANMERKUNGEN

Für einenGNU Empfang in FM sollte die Teleskopantenne (20) ausgezogen und ausgerichtet werden. Ist der Empfang nicht zufriedenstellend, so sollte versucht werden, die Länge und die Ausrichtung der Antenne zu regulieren. Die Qualität des Empfangs in FM ist jedoch auch von der Umgebung, wo sich das Gerät befindet, sehr abhängig.

Die AM-Antenne befindet sich im Inneren des Geräts. Daher muss für einen eigenen Empfang das gesamte Gerät ausgerichtet werden.

Die Aufstellung in der Höhe von Fernsehapparaten, Neonlampen oder anderen Haushaltsgeräten kann zu Störungen beim Empfang von Radioprogrammen führen. In thisem Fall sollte der Radiorecorder an einem anderen Ort mit einer gewissen Entfernung von der Störungsquelle aufgestellt werden.

BETRIEB DES CD-SPIELERS

WIEDERGABE

1. Den Wahlschalter FUNCTION (2) auf CD stellen, die POWER-Anzeige (4) leuchtet auf.
2. Das CD-Fach öffnen und eine CD mit der beschriebenen Seite nach oben einlagen. Um die Klappe wieder zu schreiben, diese leicht andrücken.
3. Nach weniger Sekunden erscheint auf dem Display die Anzahl der Musikstücke (Tracks) der CD.
4. Die Taste PLAY/PAUSE >II (14) drücken, um die Wiedergabe zu starten. Die Taste nochmals drücken, um die Pausenfunktion zu aktivieren (die Nummer des wiedergegebenen CD-Titels auf dem Display beginnnt zu blinken).
5. Durch erneutes Drucken der Taste PLAY/PAUSE > II (14) wird die Pausenfunktion ausgeschaltet.
6. Um die Wiedergabe definitiv zu stoppen, wird die Taste STOP (15) gedrückt.

ÜBERSPRINGEN VON TITELN

1. Wird die Taste SKIP/SEARCH >>I (16) während der Wiedergabe gedrückt, springt man zum nachsten Stück über. Mit der Taste SKIP/SEARCH I<< (17) springt man hingegen zum vorhergehenden Stück zurück.
2. Die Taste SKIP/SEARCH >> I (16) oder I<< (17) während der Wiedergabe gedrückt halten, um schnell eine bestimmte Stelle des Musikstücks zuuchen.
3. Die Taste loslassen, um zur normalen Wiedergabe zurückzukehren.
4. Auf dem Display (11) wird immer das abspielende Stück angezeigt.

ENDLOSWIEDERGABE EINES EINZELNEN TITELS

1. Die Taste PLAY/PAUSE > II (14) drücken, um die Wiedergabe zu beginnen.
   2.Die Taste PROG./P-MODE (18) drucken.
2. Die Anzeige „ erscheint auf dem Display.
3. Der CD-Player gibt den auf dem Display angezeigten Titel kontinuierlich wieder.
4. Zum Löschen der Endloswiedergabe eines einzelnen Titels, die Taste PROG./P-MODE (18) drücken, bis die Wiederholung Anzeige nicht mehr angezeigt wird.

ENDLOSWIEDERGABERGESAMTEN CD

1. Die Taste PLAY/PAUSE > II (14) drücken, um die Wiedergabe zu beginnen.
2. Die Taste PROG./P-MODE (18) zweimal drucken.
3. Die Anzeige, "erscheint auf dem Display.
4. Der CD-Player gibt die gesamte CD kontinuierlich wieder.
5. Zu die Wiederholung zu löschen fahrnt von der Diskette fort, die Taste PROG./P-MODE (18) drücken, bis die Wiederholung Anzeige nicht mehr angezeigt wird.

ZUFALLSWIEDERGABE

1. Die Taste PLAY/PAUSE > II (14) drücken, um die Wiedergabe zu beginnen.
2. Die Taste PLAYMODE (18) zweimal drucken.
3. Auf dem Display erscheint die Angabe RDM.
4. Der CD-Player spiel die Titel in einer zufälligen Reihenfolge ab.
5. Zum Löschen der Shuffle Titels, die Taste PROG./P-MODE (18) drücken, bis die RDM nicht mehr angezeigt wird.

PROGRAMMIERUNG

Die Reihenfolge, in der die Musikstücke wiedergegeben werden, kann festgelegt werden.

1. Um die Wiedergabe zu stoppen, wird die Taste STOP (15) gedrückt.
2. Die Taste PROG./P-MODE (18) zwei Mal drücken; auf dem Display erscheidt die Anzeige "P01 PROG" mit der blinkenden die Titel der CD anziegt.
3. Mit den Tasten SKIP/SEARCH >>I (16) oder I<< (17) den Titel wahlen, der als erster wiedergegeben werden soll.
4. Mit der Taste PROG./P-MODE (18) die Wahl des Titels bestätigen.
5. Den Vorgang wiederholen, bis alle gewünschten Titel gespeichert sind (max. 20).
6. Die Taste PLAY/PAUSE > II (14) drücken, um die Wiedergabe zu beginnen.
7. Um die Programmierung zulösen, wird die Taste STOP (15) gedrückt.

WIEDERGABEVON MP3-DATEIEN (AUF CD GESPEICHERT) WIEDERGABE

1. Den Wahlschalter FUNCTION (2) auf CD stellen, die POWER-Anzeige (4) leuchtet auf.
2. Das CD-Fach öffnen und eine CD mit der beschriebenen Seite nach oben einlagen. Um die Klappe wieder zu schreiben, diese leicht andrücken.
3. Die Taste PLAY/PAUSE >II (14) drücken, um die Wiedergabe zu starten. Die Taste nochmals drücken, um die Pausenfunktion zu aktivieren (die Nummer des wiederergegebenen CD-Titels auf dem Display beginnnt zu blinken).
4. Durch erneutes Drucken der Taste PLAY/PAUSE > II (14) wird die Pausenfungtion ausgeschaltet.
5. Um die Wiedergabe definitiv zu stoppen, wird die Taste STOP (15) gedrückt.

ACHTUNG!!!

Das Ablesen von MP3-CDs kann eine Ladezeit von zirka 10-30 Sekunden erfordern, je nach den in der CD enthaltenen Musiktücken.

ÜBERSPRINGEN VON TITELN

1. Wird die Taste SKIP/SEARCH >>I (16) während der Wiedergabe gedrückt, springt man zum nachsten Stück über. Mit der Taste SKIP/SEARCH I<< (17) springt man hingegen zum vorhergehenden Stück zurück.
2. Auf dem Display (11) wird immer das abspielende Stück angezeigt.

ENDLOSWIEDERGABE EINES EINZELNEN TITELS

Zuden Punkten folgen beschreiben im Punkt "BETRIEB DES CD-SPIELERS"

ENDLOSWIEDERGABESGESAMTENORDNERS

1. Die Taste PLAY/PAUSE >II (14) drücken, um die Wiedergabe zu beginnen.
2. Die Taste PROG./P-MODE (18) drucken.

3. Die Anzeige " 10" erscheint auf dem Display.

4. Der CD-Player gibt den gesamten Ordner kontinuierlich wieder.

ZUFALLSWIEDERGABE

Zuden Punkten folgen beschreiben im Punkt "BETRIEB DES CD-SPIELERS"

FUNKTION ALBUM

These Funktion ist lediglich dann aktiv, wenn die MP3-CD Verzeichnisse oder Ordner enthalt. Andernfalls ist sie nicht einsetzbar.

1. Wenn der Benutzer während der Wiedergabe eines MP3-Titels das Verzeichnis wechseln und einen vorhergehenden Ordner anwahlen möchte, wird die Taste FOLD.+/+10 (8) für eineugekunden gedrückt gehalten. Um die nachfolgenden Ordner anzuwahlen, wird die Taste FOLD.-/-10 (7) gedrückt gehalten.

2. Die Taste PLAY/PAUSE >II (14) drücken, um die Wiedergabe des angewählten Ordners zu beginnen.

PROGRAMMIERUNG DES MP3-PLAYERS OHNE DATEVERZEICHNISSE ODER ORDNER

Mit der Programmierung kann die Reihenfolge, in der die Musikstücke wiedergegeben werden festgelegt werden.

1. Um die Wiedergabe zu stoppen, wird die Taste STOP (15) ein Mal gedrückt.
2. Die Taste PROG./P-MODE (18) zwei Mal drücken; auf dem Display erscheint die Anzeige „P01 PROG" mit der blinkenden die Titel der CD anziegt.
3. Mit den Tasten SKIP/SEARCH >>I (16) oder I<< (17) den Titel wahlen, der als erster wiedergegeben werden soll.
4. Zur Bestätigung die Taste PROG./P-MODE (18) drucken.
5. Den Vorgang wiederholen, bis die gewünschten Titel gespeichert sind (Schritte 3 und 4). Es konnen maximal 99 Titel gespeichert werden.
6. Die Taste PLAY/PAUSE > II (14) drücken, um die Wiedergabe der programmierten Titel zu beginnen. Auf dem Display erscheint die Angabe "PROG".
7. Um die Programmierung zulösen, wird die Taste STOP (15) gedrückt.

PROGRAMMIERUNG DES MP3-PLAYERS MIT DATEVERZEICHNISSEN ODER ORDNERN

Mit der Programmierung kann die Reihenfolge, in der die Musikstücke wiedergegeben werden festgelegt werden.

1. Um die Wiedergabe zu stoppen, wird die Taste STOP (15) ein Mal gedrückt.
2. Die Taste PROG./P-MODE (18) drücken; auf dem Display erscheint die Anzeige „P01 PROG" mit der blinkenden für das Verzeichnis.
3. Wenn der Benutzer während der Wiedergabe eines MP3-Titels das Verzeichnis wechseln und einen vorhergehenden Ordner anwahlen möchte, wird die Taste FOLD.-/-10 (7) für eine Sekunden gedrückt gehalten. Um einen der nachfolgenden Ordner anzuwahlen, wird die Taste FOLD.+/+10 (8) gedrückt gehalten.
4. Das Verzeichnis mit den Tasten SKIP >>I (16) und SKIP I<< (17) anwahlen.
5. Zur Bestätigung die Taste PROG./P-MODE (18) drucken.
6. Den Vorgang wiederholen, um die für die Wiedergabe gewünschten Titel zu speichern (Schritte 3, 4, 5 und 6). Es konnen maximal 99 Titel gespeichert werden.
7. Die Taste PLAY/PAUSE > II (14) drücken, um die Wiedergabe der programmierten Titel zu beginnen. Auf dem Display erscheint die Angabe "PROG".
8. Um die Programmierung zulösen, wird die Taste STOP (15) gedrückt.

AUSSCHALTEN

Um das gerät auszuschalten, den funktionswahlschalter (2) auf position off stellen.

TECHNISCHE EIGENSCHAFTEN

ALLGEMEINES

Versorgung: Wechselstrom 220V - 50Hz

Leistungsaufnahme: 12 W

Maximale Ausgangsleistung: 0.8W+0.8W

Abmessungen: 205x205x125 mm

Lautsprecher: 4Ohm

Impedanz Kopfhorer 32 Ohm

CD-TEIL

Lesesystem: Halbleiterlaser

Gleichlaufschwankungen: nicht messbar

RADIOTEIL

Frequenzbänder: FM87,5-108MHz

AM 540-1600KHz

VOLTAJE PELIGROSO

GEFAHR ELEKTRISCHER SCHLAGE NICT DER FEUCHTIGKEIT UND DEM REGEN AUSSETZEN

ACHTUNG: DAS GERAT NICH OFTN. IM INNERN BEFINDEN SICH KEINE VOM BENUTZER SELBST INSTANSETZBAREN TEILE UND AUCH KEINE ERSATZTEILE FÜR JEGLICHESERVICEARBEITEN, WENDEN SIE SICH BITTE AN ENE TREVI AUTORISIERENT KUN DENDENDIENSTIELLE.

ATENÇAO

PERIGO DE CHOQUES ELETRICOS
NÃO EXPOR A CHUVA E UMIDADE

ATENÇAÑO: NOA ABRIR, O APARELHO, NO INTERIOR DO MESMO NÃO EXISTEM COMANDOS OU PEÇAS DE SUBSTITUÇÃO QUE POSSAM SER MANIPULADOS PELO USUÁRIO. EM CASO DE EVENTUAL OPERACION DE SERVICO, DIRIGIR-SE A UM CENTRO DE ASSISTÊNCIA AUTORIZADO TREVI
