BEDIENUNGSANLEITUNG RU280BT ROADSTAR

Dieses Produkt entspricht den Mindestanforderungen laut EU-Richtlinie 89/336 und wurde gemäß den Normen EN50013, EN50020.

• Ihr neues Gerät wurde unter Beachtung der strengen ROADSTAR-Qualitatsvorschriften gefertigt.

Wir danken Ihnen für den Kauf unseres Produktus und wichtsen Ihnen optimalen Hörgenuss.itte lessenSie diese Bedienungsanleitung durch,und haben Sie sie aufUm jederzeit darin nachslangen zu können.

(B) USB-SD/MP3 PLAYER MODE

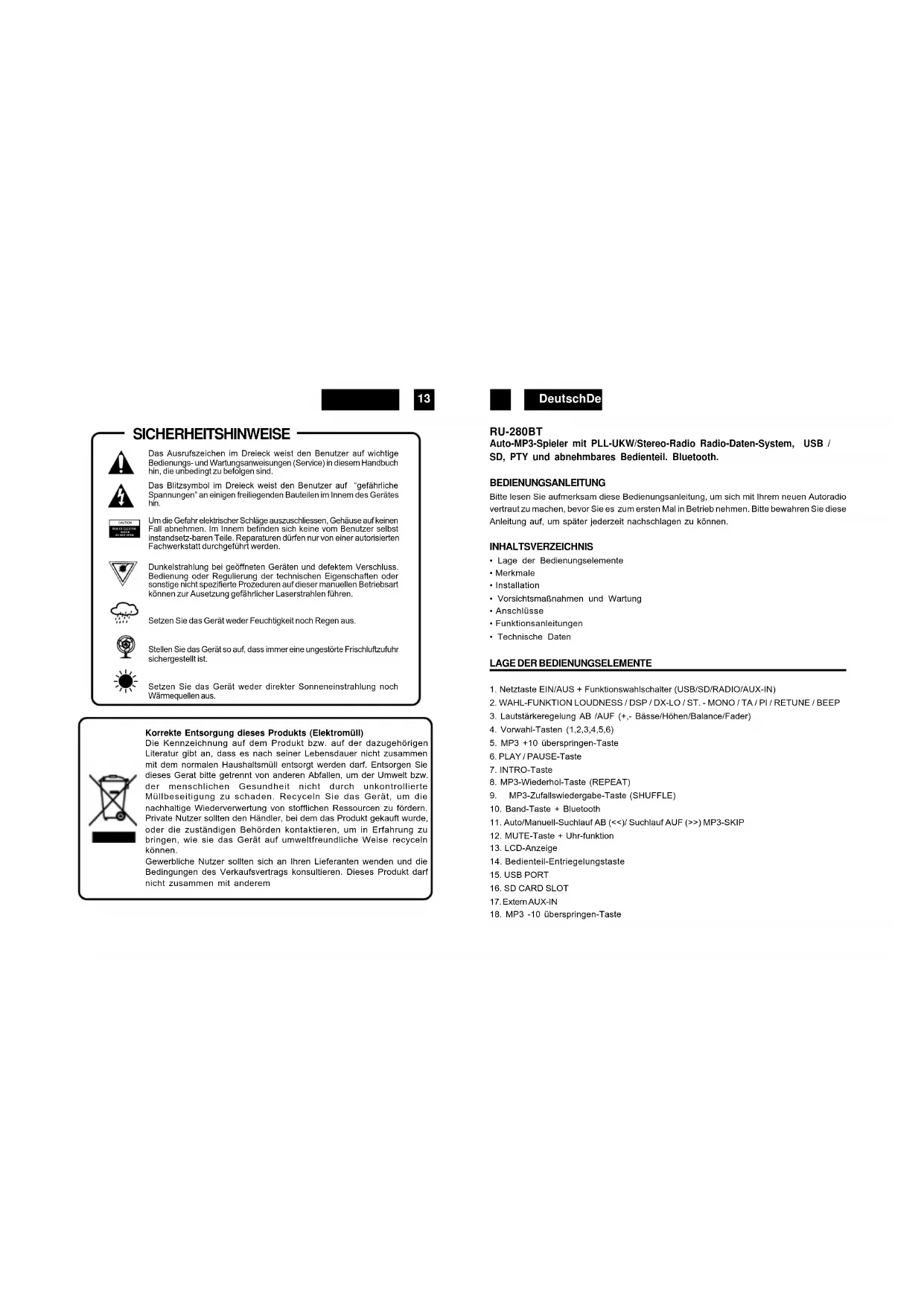

Das Ausrufszeichen im Dreieck weist den Benutzer auf wichtige Bedienlungen- und Wartungsanleiungen (Service) in dieser Handbuch hin, die unbedingt zu befolgen sind.

Das Blitzsymbol im Dreieck weist den Benutzer auf "gefährliche Spannungen" an einigen freilegenden Bautellen im Innem des Gerätes hin.

Um die Gefahr elektrischer Schäfte auszuschlijsen, Gehäuse aufkeinen Fall abnenmen. Im Innem befinden sich keine vom Benutzer selbst instandsetz-baren Teile. Reparaturen können nur von einer autorisierten Fachwerkstatt durchgefält werden.

Dunkelstrahlung bei geöffneten Geräten und defektem Verschluss. Bedienung oder Regulierung der technischen Eigenschaften oder sonstige nicht spezifierte Proceduren auf dieser manuell Betriebsart können zur Aussetzung gefährlicher Laserstrahmen führen.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzuführ sichergestellt ist.

Setzen Sie das Gerat während direkter Sonneninstrahlung noch Wärmequellen aus.

Korrekte Entsorgung these Products (Elektromull)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden darf. Entsorgen Sie diese Geratitte getreten von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recycleln Sie das Gerat, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollen den Handlor, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerat auf umweitfreiendliche Weise recycleln können.

Gewerbliche Nutzer sollenen sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt dar nicht zusammen mit anderen

DeutschDe

RU-280BT

Auto-MP3-Spieler mit PLL-UKW/Stereo-Radio Radio-Daten-System, USB /

SD, PTY und abnehmbares Bedienteil. Bluetooth.

BEDIENUNGSANLEITUNG

Bitte lessen Sie aufmerksam diese Bedienungsanleitung, um sich mit ihrem neuen Autoradio

vertraut zu machen, bevor Sie es zum ersten Mal in Betrieb neh

Anleitung auf, um später jederzeit nachschlagen zu konnen.

INHALTSVERZEICHNIS

Lage der Bedlenungselemente
- Merkmale
- Installation
Vorsichtsmaßnahmen und Wartung
Anschlisse
- Funktionsanleitungen
- Technische Daten

LAGE DER BEDIENUNGSELEMENTE

1. Netztaste EIN/AUS + Funktionswahlschalter (USB/SD/RADIO/AUX-IN)
2. WAHL-FUNKTION LOUDNESS/DSP/DX-LO/ST.-MONO/TA/PI/RETUNE/BEEP
3. Lautstärkeregelung AB/AUF (+,- Basse/Höhen/Balance/Fader)
   4.Vorwahl-Tasten (1,2,3,4,5,6)
4. MP3 +10 überspringen-Taste
5. PLAY/PAUSE-Taste
6. INTRO-Taste
7. MP3-Wiederhol-Taste (REPEAT)
8. MP3-Zufallswiedergabe-Taste (SHUFFLE)
9. Band-Taste + Bluetooth
10. Auto/Manuell-Suchlauf AB (<<)/ Suchlauf AUF (>>) MP3-SKIP
11. MUTE-Taste + Uhr-funktion
12. LCD-Anzeige
13. Bedienteil-Entriegelungstaste
14. USB PORT
15. SD CARD SLOT
16. ExternAUX-IN
17. MP3-10 uberspringen-Taste

DeutschDe

MERKMALE

Dieses Gerat ist mit einem abnehmbaren Frontbedienteil, UKW-Stereo und einem USB-SD-MMC/MP3-Spieler mit den folgenden Merkmalen ausgestattet:
- Elektronische Lautstärke-, Tiefen- Höhen-, Fader- und Balance-Regler.
- Genaues, elektronisches Abstimm durch den Phasenkuppelungsring (P.L.L.)-Schaltkreis.
18programm.Stationsspeicher(6xUKW1/6xUKW2/6xUKW3/
Einfach Bluetooth (Call & Antwort)
Leicht zu betatigende Netztaste Ein/Aus
- Manueller/Automatischer (Seek)/Abstimmknopf Auf und Ab
Bandwahlschalter (BND) zur Wahl von UKW 1-UKW 2 oder UKW 3
Uhr-Funktion in RDS
- RADIO- und MP3-Spieler
Vorverstärkter Ausgang (RCA, rückseite) zum Anschluß eines Leistungsverträkers
Abnehmbares Frontbedienteil zum Schutz gegen Diebstahl
- Beleuchtungssystem
- RDS-Funktion: PI (Programm-Identification) TA (Verkehrsduchssage) PS (Programmdienstname) PTY (Programmtyp)

AF (List der Alternativfrequenzen) TP (Traffic Program)

INSTALLATION

VORSICHTSMASSNAHMSN

• Wahlen Sie sorf镐, wo Sie Ihr Autoradio einbauern mögen, damit das Gerät nicht die normale Fahrlichkeit des Fahrers beebinflüst.
• Vermeiden Sie, das Gerat Dort zu installieren, wo es hohen Temperaturen, wie dem direkten Sonnenlicht oder Heillauf vom Heizer, oder wo es Staub, Schmutz oder übermaßigen Schwungungen ausgesetzt werden können.
• Verwenden Sie nur das mitgelieferte Montagematerial, um eine sichere Installation zu garantieren.
• Bevor Sie das Gerät installieren, entfemen Sie das Frontbedienteil.

Regulierung des Montagewinkels

Der Montagewinkel muß kleiner als 20^ sein.

Montagebeispel

Einbau ins Armaturenbrett

Hinweis: Bewahren Sie den Entriegelungsschlüssel an einem sicheren Ort auf, Sie konnten Ihn später zum Entfemen des Gerätes aus dem Auto gebrauchen.

Abnehmer und Anbringendes Frontbedienteils

Das Frontbedienteil these Gerätes kann abgenommen werden, um Diebstählen vorzubeugen.

ABNEHMENDESFRONTBEDIENTEILS

Bevor Sie das Frontbedienteil abnehmer, drücken Sie zuerst die OFF-Taste (1).

Hinweis:

Lassen Sie das Bedienteil nicht fallen, wenn Sie es vom Gerät abnehmer.

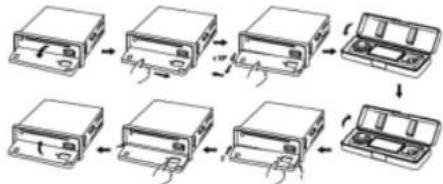

ANBRINGEN DES FRONTBEDIENTEils

Nehmen Sie die linke Seite des Frontbedienteils (B) und setzen Sie auf den Teil A des Gerätes, wie in der Abbildung gezeigt wird, und drücken Sie, bis es einrastet.

Bitte beachten Sie, damit kein den Druck auf das Display oder die Bedienungstasten auszubüren.

Hinweise:

• Drücken Sie das Frontbedienteil nicht zu stark gegen das Gerät, wenn Sie es aufsetzen. Es kann ein fach angebracht werden, indem Sie es leicht gegen das Gerät drücken. Wenn Sie das Frontbedienteil mitnahmen, legen Sie es in die mitgelieferte Schutzhülle / Etui.
• Drucken Sie nicht zu stark oder mit übermaßiger Kraft auf das Display-Fenster des Frontbendentels, wenn Sie es am Görtal anbringen.

ISO-ANSCHLUSSTEIL

RCA-Buchse Ausgangsleitung (Hinten) -

Grau: Rot (rechts)

:WeiB(links)

ANSCHLUSSTEIL A

4. GELB: SPEICHER +12V
5. BLAU: AUTOANTENNAUSGANG 6.

DeutschDe

1. ROT: +12V (AN DEN ZÜRDSCHLUSSEL)
   8.SCHWARZ:ERDUNG

Hinwels:

Der ROTE Draht (Anschlußeil A Nr. 7) muß an die Autzündung angeschlossen werden, um zu vermeiden, daß die Autobatterie entladen wird, wenn das Auto langere Zeit nicht benutzt wird.

ANSCHLUSSTEILB

1.VIOLETT:HINTERER RECHTER LAUTSPRECHER (+)
2.VIOLETT/SCHWARZ:HINTERER RECHTER LAUTSPRECHER (-)
3.GRAU: VORDERER RECHTER LAUTSPRECHER (+)
4.GRAU/SCHWARZ: VORDERER RECHTER LAUTSPRECHER (-)
5. WEISS: VORDERER LINKER LAUTSPRECHER (+)
6. WEISS/SCHWARZ: VORDERER LINKER LAUTSPRECHER (-)
7. GRUN HINTERER LINKER LAUTSPRECHER (+)
8. GRUN/SCHWARZ : HINTERER LINKER LAUTSPRECHER (-)

Wartung

ERSETZENDERSICHERUNG

Wenn die Sicherung durchgebranst ist, überprüfen Sie den Netzanschluss und ersetzen Sie die Sicherung. Wenn die Sicherung nach dem Erszenen erneut durchbrennt, konnte ein internes Funktionproblem vorliegen. In thisem Falle wenden Sie sich an Ihr nachstes Kundendienstzentrum.

Achtung

Verwendten Si für jeder Kabel die vorgeschriebene Amperestärke. Wenn Sie eine Sicherung mit higherer Amperestärke verwenden, konnte das ernsthafse Schäden verusschen.

FUNKTIONSANWEISUNGEN

NETZTASTE EIN/AUS(1)(PWR)

Setzen Sie das Frontbedienteil auf das Gerät auf und drücken Sie die PWR-Taste, um das Gerät einschalten. Drücken Sie erneut die PWR-Taste, um das Gerät auszuschalten und drücken Sie die ENTRIEGELUNGS-Taste (14), um das Frontbedienteil freizugegeben. Hinweis: Entriegeln Sie das Frontbedienteil niemals, wenn das Gerät eingescheltet ist. Strom fließt auch, wenn das Autoradio ausgeschaltet ist.

WAHL-TASTE(2)(SEL)/LAUTSTARKEREGELUNG (3)

Der Knopf VOLUME (3) reguliert die LAUTSTARKE. Um andere Funktionen zu wahlen, drücken Sie kurz die WAHL-Taste (2), bis die gewünschte Funktion auf dem Display erschein. In der Abbildung wird gezeigt, wie die Kontrollfunktionen gewählt werden, wenn Sie die WAHL-Taste drucken.

1. LAUTSTÄRKE (Knopf drehen)
   2.WAHL (SEL) (drucken)
2. BÄSSE
3. HÖHEN
   5.BALANCE
   6.FADER
4. LOUDNESS EIN AUS
5. DSP (ROCK-POP-CLASS-DSP OFF)
6. TAVOL
7. REGON/OFF
   11.DX/LOC (RADIO)
   12.STEREOMONO

LAUTSTÄRKEREGELUNG (3)

Erhöhung und Emiedrigung der Lautstärke ist durch den VOLUME-Regler möglich. Diese Knopf hat die gleiche Funktion auch bei Bassen, Höhen, Balance und Fader, wenn sie durch die WAHL-Taste (2) gewählt sind.

Diesen Knopf wird benutzt auch, um die RDS-SDK-Optionen zu wahlen.

AFEIN/AUS

Zum Umschalten ON oder OFF die Alternative Frequency-Funktion.

TAEINA/AUS

Zum Umschalten ON oder OFF die Verkehrsmeldung (Trafic Announcement)-Funktion.

PTYEIN/AUS

Zum Umschalten ON oder OFF die PTY (Programm-Typ)-Funktion.

TASEEK/TAALARM(2)

Die "SEL"-Taste (2) länger als 2 Sekunden drücken, wähl man eine der folgenden Funktionen. Lautstärke-Regler benutzten, um TA-SUCH-Modus oder TA-ALARM-Modus zu wahren.

-TA-SUCH-Modus:

Wenn eine aktuell geherte Station 5 Sekunden lang keine TP-Informationen erhalten, schället das Radio auf die anschließende Station um, die nicht die gleiche PI der letzten Station hat, die aber TP-Informationen bringen.

DeutschDe

In TA-Such-Modus, die aktuelle Station kann zu einem ganz verschiedene Sonder wechseln, weil das Gerat einen TP-Senderucht und die Feldstrakte des aktuellen Senders sehr schwach ist, oder kein TP-Signal hat.

-TA-ALARM-Modus:

Wenn man thises System wähl, wird beim Fehlen des TP-Signals keine alternative Station gesucht, sondern es wird ein doppeltes Signal (ALARM) abgegeben, um darauf hinzuwiesen, daß das TP-Signal fohlt.

PI TON/PI MUTE

PITON

Wenn sich ein Fahrzeug in einem besonderen Bereich mit einem PT Code aber mit dem gleichen AF befindet, ist ab und zu ein Pleton (DIP) zu horen. Der Pleton (DIP) ist weniger als 1 Sekunde zu horen.

PI MUTE

Bei den vorher beschriebenen Bedingungen wird der Piepton in weniger als 1 Sekunde annulliert.

NEUABSTIMMUNG L / NEUABSTIMMUNG S

Es wird die Startzeit zur automatischen TA oder PI Suche ausgewählt.

Wenn die PI Information nicht innerhalb der Neuabstimmungsdauer gefunden wird, beginnittas Radio mit der Neuabstimmung auf den nachsten PI Sender. Wird der PI Sender bei der ersten zyklischen Suehe nicht gefunden, besteht das Radio auf den gleichen Sender und wartet 4-5 Minuten, solange bis der PI Code empfangen wird.

• L Abstimmung: als 90 Sekunden gewählt.
• S Abstimmung: als 30 Sekunden gewählt.

BIP-MODUS(2)

Wenn die SEL-Taste länger als 2 Sek. gedrück wird, wird diese Funktion aktiviert.

BEEP ALL: Das akustische Signal hört man beim Drücken aller Tasten.

BEEP OFF: Schaltet die Bip-Option aus

4.VORAUSWAHLEN(1,2,3,4,5,6)

(A)BETRIEBADIO:

Durch einen leichten Druck auf diese Tasten kann man direkt einen vorher ausgewählten Sender anwahlen. Wir die Taste länger als 1 Sekunde gedrück, wird der gerade eingestellte Sender gespeichert. Ist der PTY Modus aktiv, wird die PTY Taste wie folgt unterleiht:

PTY Gruppe Musik----PTY Gruppe gesprochen---AUS

MUSK GESPROCHEN

1.POP Musik, ROCK Musik 1.NACHRICHTEN, WIRTSCHAFT, INFOS
2.UNTERHALTUNGS Musik 2.SPORT, ERZIEHUNG, DRAMEN
3.KLASSIK, ANDERE Musik 3.KULTUR, WISSENSCHAFT, VERSCHIEDENES
4.JAZZ, COUNTRY 4.WETTERVORHERSAGEN, FINANZEN, KINDER
5.NATIONM,OLDIES5.SOZIALES,RELIGION,TELEFON
6.VOLKS Musik 6.REISEN, UTERHALTUNG, DOKUMENTATIONEN

(B)BETRIEBUSB-SD-MMC/MP3PLAYER:

1.PAUSE 2. INTRO 3.WIEDERHOLEN 4.ZUFALLIG

DIERDSFUNKTION.WASBEDEUTERTRDSSYSTEM?

RDS (Radio Data System) ist die Abkürzung für ein digitales Radio-Informations-System, das von EBU (European Broadcasting Union) entwickelt und auf dem Mark eingeführt wurde. Über die normalen FM Übertragungssender ausgestraht, bietet RDS eine Reihe Informationen wie z.B. den Sendemamen, das Programm, Verkehrsnachrichten und nützliche Funktionen wie die automatische Abstimmung der besten im gewährten Programm zur Verfügung stehenden Signale.

5. 'AF/REG' Funktion (ALTERNATIVE FREQUENZEN)

Mit einem leichten Tastendruck wählt man den AF/REG Modus. Wenn der AF/REG ausgewählt wird, kontrolliert das Radio ständig das AF Signal. Drückt man die Taste länger als 2 Sekunden, wird der Modus Regional EIN/AUS aktiviert.

-Modus Regional EIN:

Die AF Umschaltung oder die PI SEEK Sache ist auf all die Sender ausgeweltet, die den gleichen PI Code des momentan eingestellenten Senders haben. Es erscheidt die Schrift REG auf dem Display.

Modus Regional AUS

Der Regionalcode im PI Format wird ignoriert, wenn die AF Umschaltung oder die PI SEEK zur Sachue auf alle Sender ausgewiesenit ist.

-TA'FUNKTION(VERKEHRSFUNK)

Bei leichtem Tastendruck wird der Modus TA ein-oder ausgewählt. Wenn der TA Modus ausgewähigt und eine Verkehrsnachtrecht übertragen wird:

• Wenn das Gerät auf der Betriebsart CD/MP3 liegt, wird zeitweilig auf Radio umgeschickt.

• Ist nur eine geringe und nicht gut hörbare Lautstärke eingestellt, wird diese auf ein gut hörbares Niveau erhöht.

22

DeutschDe

-PTY' Funktion (PROGRAMMTPY)

PTYMUSIK----PTY GESRPOCHEN----PTY AUS Wählnt man PTY, hängt das Programm wie vorher beschrieben von den Vorauswahltasten ab. Wenn man PTY wähl, beginnnt das Radio mit der Sueche nach entsprechenden PTY- Informationen und stoppt mit der Sueche, wenn die entsprechende PTY Information gefunden wird.

-BAND TASTE(BAND)

Jodes Frequenzband wird durch das hinterinander abfolgende Drücken dieser Taste umgeschellt FM1--FM2--FM3.

AUTOMATISCHE ODER MANUELLE ABSTIMMUNG (FREQ AUF >> ODER FREQ AB <<) (A) BETRIEB DES RADIOS

Bei leichtem Druck fungieren diese Tasten zur manuellen Suche. Drück man länger als 1 Sekunde, wird die automatische Suche aktiviert (SEEK)

(B)BETRIEBDESUSB-SD-MMC/MP3 PLAYERS

Bei leichtem Druck fungieren diese Tasten als LIEDER ÜBERSPRINGEN HOCH oder RUNTER.

-MODE TASTE (MODE)

Durch Drücken dieser Tasse kann der Bediomer wahren zwischen Betrieb des RADIOS oder des SD-MME-USB-SD/MP3 Players .

MUTE-TASTE

Zum Tonabschatten drücken SiE die MUTE-Taste. Wird die Taste erneut gestrück, spiel'de Anlage mit der bisherigen Lauststarke weitere.

-LCDDISPLAY

Der Flüssigkristalldisplay zeigt den momentanen Empfang und die Operationen an.

- USB PORT

-SD-MMC CARDSLOT

1. Drucken Sie die Taste zum Offnen der Frontblende.
2. Stecken Sie die SD/MMC-Karte in den Kartenschlitz ein.
3. Bringen Sie die Frontblende wieder an der Kopfeinheit an. Die Wiedergabe beginnnt automatisch

-PAUSENTASTE

Beim Abspielen die Taste PAUSE (17) 'PAUSE' betätigten, um das Abspielen kurzfristig anzuhalten. Erneut drücken, um zum normalen Abspielen zurückzukehren.

Nach Drucken dieser Taste erscheidt die Anzeuge 'SCN' auf dem Display und die ersten 10 Sekunden jeder Liedes werden abgeschweit.

-REPEATTASTE.REPEAT

Wird diese Taste gedruck, entscheidt die Anzeuge 'RPT' auf dem Display und das aktuelle Lied wird solange abgespielt, bis die 'RPT' Taste erneut betetigt wird.

Wird diese Taste in der Betriebsart MP3 länger als eine Sekunde lang gedrückt, erscheidt die Anzeige D-RPT und die mit den Tasten Auf/Ab ausgewählten Lieder des laufenden Albums werden abgespielt.

-RANDOMTASTE_SHUFFLE(ZUFALLIG)

Wird diese Taste betätig, erscheidt die Aufschrift 'SHF' und jedem Lied wird in zufälliger Reihenfolge und nicht in der normalen Reihenfolge abgeschweit. Um diesen Modus zu loschen, erneut die Taste 'SHUFFLE' (20) betätigten.

ID3 Tag

Der MP3-Dokument mit ID3 TAG erforderlich ist, folgende Information in der Folge: LIED-TITEL > SANGER> ALBUM-TITEL > JAHR > BEMERKUNGEN Der Lied-Name und die Spur-Nummer des MP3-Dokuments lauf kontinuierlich auf der Anzeige während der Wiedergabe.

BLUETOOTH-NUTZUNG IN IHREM AUTORADIO

Ausfuhrung der Paarung

Bevor Sie vom Autoradio aus Telefonierten können, müssen sie zunachst ein PAIRING durchfahren. Pairing ist ein Vorgang, bei dem 2 Bluetooth-Geräte miteinander verbunden werden.

1. Die Bluetooth-Funktion des Geräts ist immer aktiviert. Führn Sie das Pairing mit ihrer Handy aus. Schauen Sie in Ihr Handy-Handbuch nach, wie das Pairing richtig ausgeführht wird.
2. Führn Sie eine Produkte nach verfügbaren Bluetooth-Geräten aus, "RU-280BT" erscheint.
3. Nach erfolgsreichem Pairing schließen Sie das Kopfstück an, wenn es nicht automaticisch verbunden wird.

Anrufen/Anrufempfangen

Wahlen Sie mit Ihrtem Telefon die gewünschte Rufnummer
2. Drücken Sie die "BAND" Tase, um eingehende Anrufe zu empfangen.

-Drucken Sie die BAND" Taste, um Anrufe zu beenden.

TECHNISCHEDATEN

UKW-TUNER

Empfindlichkeit: 2 dBμ Frequenzbereich: 87.5 - 108MHz
Stereo-Trennung: 35 dB Kanal-Stufe: 50 kHz
Rauschabstand: 55 dB IF-Frequency: 10.7MHz

AUSGANGSLEITUNG

Ausgang: MAX. 350mV

Impedanz: 10 kOhm

ALLGEMEINES

Betriebsspannung: 13.8V DC (10.8-15.6V), Negative Erdung
Laatsprecher-Impedanz: 4 oder 8 Ohm
Max. Ausgangsleistung: 7,5W (RMS) x 4 Kanäle

Hinweis: Auf Grund ständiger Verbesserungen bleibt die Änderung der technischen Daten und des Designs ohne Vorankündigung vorbehalten.

ATTENTION
