BEDIENUNGSANLEITUNG MW417EGB FAGOR

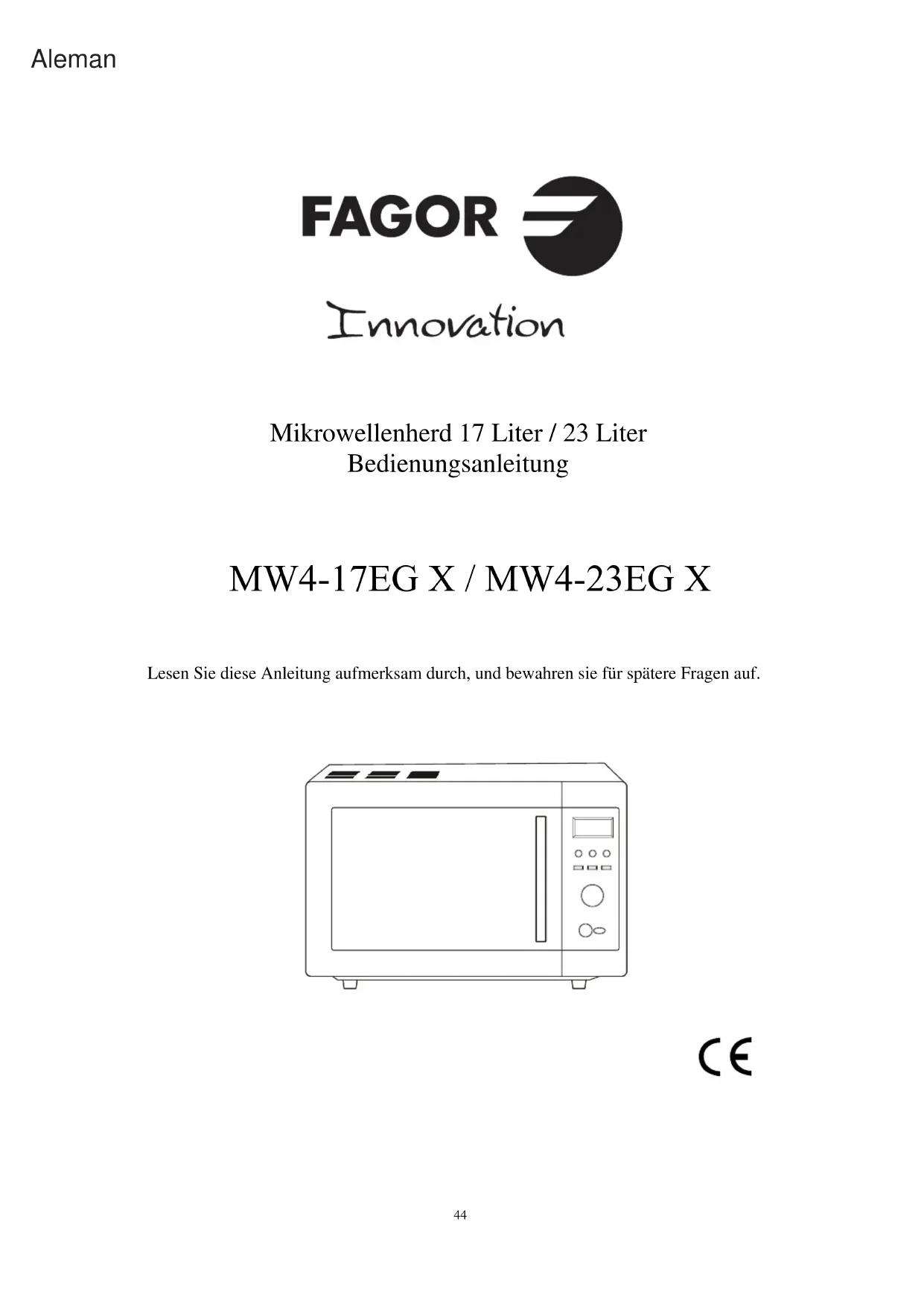

MW4-17EG X / MW4-23EG XESPANOL PORTUGUES ENGLISH FRANCAIS DEUTSCH Bedienungs-Betriebs

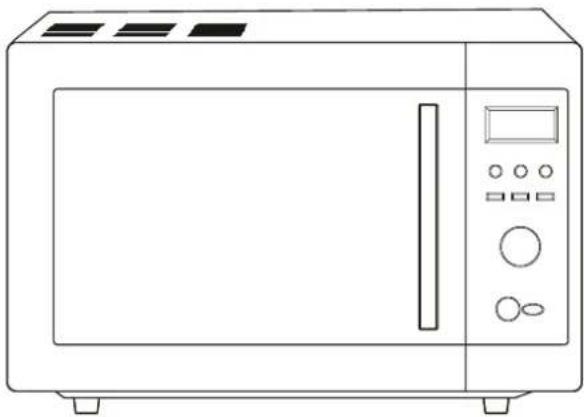

MW4-17EG X / MW4-23EG X Lesen Sie diese Anleitung aufmerksam durch, und bewahren sie für spätere Fragen auf.

44TECHNISCHE DATEN 17 LITER Energieverbrauch: 220-240V-50Hz 1.080 W Leistung: 700W Grill: 1.000W Betriebsfrequenz: 2,450MHz

Äußere Abmessungen: 485mm (Breite) x 375 mm (Tiefe) x 296 mm (Höhe)

Innere Abmessungen des Herds 320mm (Breite) x 288 mm (Tiefe) x 183 mm (Höhe)

Nettogewicht: Etwa 13,5 Kg

TECHNISCHE DATEN 23 LITER Energieverbrauch: 220-240V-50Hz 1.280 W Leistung: 800W Grill: 1.200W Betriebsfrequenz: 2,450MHz

Äußere Abmessungen: 510mm (Breite) x 382 mm (Tiefe) x 303 mm (Höhe)

Innere Abmessungen des Herds 330mm (Breite) x 330 mm (Tiefe) x 212 mm (Höhe)

Nettogewicht: Etwa 17,5 Kg

BEVOR SIE SICH MIT DEM KUNDENDIENST IN VERBINDUNG SETZEN

1. Wenn der Herd nicht funktioniert, auf der Anzeige nichts erscheint oder die Anzeige

a) Versichern Sie sich, dass der Herd richtig ans Stromnetz angeschlossen ist. Wenn das

nicht der Fall ist, ziehen Sie den Netzstecker, warten Sie 10 Sekunden und stecken Sie

b) Versichern Sie sich, dass kein Kabel durchgebrannt ist oder die Sicherung

herausgesprungen ist. Wenn alles korrekt ist, überprüfen Sie den Stromanschluss noch

einmal mit einem anderen Apparat.

2. Wenn die Stromzufuhr des Mikrowellenherds nicht funktioniert.

a) Versichern Sie sich, dass auf der Zeitschaltuhr eine Kochzeit gewählt ist.

b) Versichern Sie sich, dass die Tür des Geräts richtig geschlossen ist, damit die

elektrischen Anschlüsse einen Kontakt herstellen. Sollte dies nicht der Fall sein, fließt

kein Strom durch den Mikrowellenherd.

WENN MIT KEINEM DER ANGEFÜHRTEN MASSNAHMEN DIE SITUATION KORRIGIERT WERDEN KANN, WENDEN SIE SICH AN EINEN AUTORISIERTEN KUNDENDIENST Hinweis:

Das Gerät ist für den häuslichen Gebrauch zur Erwärmung von Nahrungsmitteln und Getränken

über elektromagnetische Energie bestimmt und darf nur in geschlossenen Räumen verwendet

45RUNDFUNKSTÖRUNGEN Der Mikrowellenherd kann Störungen in ihrem Radio, Fernseher oder ähnlichen

Geräten hervorrufen. Sollte dies der Fall sein, lassen sich die Interferenzen beseitigen

oder vermindern, wenn Sie die folgenden Anweisungen befolgen:

a. Reinigen Sie die Tür und die Oberfläche des Gehäuses des Mikrowellenherds.

b. Stellen Sie Radio- und Fernsehgeräte etc, so weit entfernt wie möglich vom

Mikrowellenherd auf.

c. Benutzen Sie die Antenne richtig, die an ihrem Radio, Fernseher etc, angebracht ist,

um ein stärkeres Signal zu empfangen.

1.Versichern Sie sich, dass Sie alles Verpackungsmaterial aus dem Inneren des Herds

herausgenommen haben.

2. Nachdem Sie den Herd ausgepackt haben, überprüfen Sie ihn auf mögliche Schäden

Dellen oder Löcher in der Scheibe oder der Tür selbst.

Beulen im Innenraum.

Wenn Sie einen der hier aufgeführten Mängel feststellen, BENUTZEN SIE DEN HERD NICHT.

3. Dieser Mikrowellenherd wiegt 17,5 Kg und sollte auf eine ebene Oberfläche gestellt

werden, die dieses Gewicht auch tragen kann.

4. Sie sollten den Herd nicht in der Nähe von Quellen großer Hitze aufstellen oder ihn

hoher Feuchtigkeit aussetzen.

5. Stellen Sie NICHTS auf den Herd.

6. Entfernen Sie die Achse der sich drehenden Glasplatte NICHT.

7. Wenn das Gerät von Kindern bedient wird, sollte dies, wie bei allen anderen Geräten

auch, nur unter Aufsicht von Erwachsenen geschehen.

HINWEIS – DIESES GERÄT MUSS KORREKT GEERDET WERDEN

1. Der Anschluss sollte nahe am Hauptkabel erfolgen.

462. Diesel Herd benötigt 1.3 KW Leistung. Es wird empfohlen, einen Fachmann zur

Installation zu befragen.

WARNUNG: Dieser Herd ist intern durch eine Sicherung mit 10 A bei 250V

WICHTIG Die Farben der Kabel zum Anschluss an das Stromnetz sind in Übereinstimmung mit

dem folgenden Schema belegt.

Wenn die Farben der Kabel nicht mit denen des Stromnetzes übereinstimmen, gehen Sie

nach den folgenden Anweisungen vor:

Das Kabel mit den Farben grün und gelb muss an dem Pol angeschlossen werden, der

mit dem Buchstaben E, dem Erdungssymbol

einer grünen oder der grün-gelben

Farbe bezeichnet ist.

Das blaue Kabel muss an den Pol angeschlossen werden, der mit dem Buchstaben N

oder der schwarzen Farbe gekennzeichnet ist.

Das braune Kabel muss an den Pol angeschlossen werden, der mit dem Buchstaben L

oder der roten Farbe gekennzeichnet ist.

WICHTIGE SICHERHEITSNORMEN

- WARNUNG: Wenn das Gerät im Kombinationsmodus funktioniert, dürfen Kinder es

nur unter der Aufsicht eines Erwachsenen bedienen. Es erzeugt dann beim Betrieb hohe

- WARNUNG: Wenn die Tür oder der hermetische Verschluss beschädigt ist, darf der

Herd erst wieder benutzt werden, wenn er von einer qualifizierten Fachkraft repariert

- WARNUNG: Es ist für jede unqualifizierte Person gefährlich, eine Reparatur oder

Wartungsarbeiten vorzunehmen, bei der der Schutz demontiert wird. Der schützt davor,

der Mikrowellenstrahlung des Herds ausgesetzt zu sein.

- WARNUNG: Sie dürfen keine Nahrungsmittel oder Flüssigkeiten in versiegelten

Gefäßen erwärmen, denn sie könnten explodieren.

- WARNUNG: Kinder dürfen den Herd nicht ohne Aufsicht von Erwachsenen bedienen,

außer sie haben die entsprechende Unterweisung erhalten, um den Herd sicher bedienen

zu können, und sind sich über die Risiken einer falschen Bedienung bewusst.

47- Der Herd muss ausreichend mit Luft versorgt werden. Halten sie einen Abstand von

10 cm hinter dem Herd, 15 cm auf jeder Seite und 30 cm über dem Herd ein. Nehmen

Sie die Füße des Herds nicht ab und blockieren Sie die Austrittsöffnungen zu seiner

- Benutzen Sie nur geeignete Gefäße für Mikrowellenherde.

- Wenn sie Nahrungsmittel in Plastikbehältern oder Papier erwärmen, beachten Sie die

bestehende Entzündungsgefahr.

- Wenn Sie Rauch feststellen, ziehen Sie sofort den Netzstecker heraus oder schalten

das Gerät ab, halten Sie die Tür aber geschlossen, um eine mögliche Flamme zu

- Wenn sie Flüssigkeiten mit dem Mikrowellenherd erwärmen, kann das dazu führen,

dass sie erst nach dem Abschalten zum Kochen kommen. Achten Sie darauf, wenn Sie

den Behälter berühren.

- Der Inhalt von Kannen oder Saugflaschen sollte umgerührt oder geschüttelt werden.

Überprüfen Sie die Temperatur vor dem Verzehr, damit mögliche Verbrennungen

- Geben Sie keine rohen oder gekochte Eier mit Schalen in den Mikrowellenherd. Sie

könnten explodieren, auch dann noch, wenn der Erwärmungsvorgang schon

- Wenn Sie die Oberfläche der Tür, den hermetischen Verschluss der Tür oder das

Innere des Herds reinigen, sollten sie nur weiche Reinigungsmittel verwenden, das auf

einen Schwamm oder ein weiches Tuch aufgetragen wird. Benutzen Sie keine scharfen

Reiniger oder Lösungsmittel.

- Der Herd sollte regelmäßig gereinigt werden, indem Sie alle Nahrungsmittelreste

- Wenn Sie den Herd nicht in einem hygienisch einwandfreien Zustand erhalten, wird

die Oberfläche beschädigt, was kann wiederum die Lebensdauer des Geräts

beeinträchtigen und Risikosituationen provozieren.

- Wenn das Stromkabel des Geräts beschädigt ist, sollte es vom Hersteller, einem

Kundendienst oder einer anderweitig qualifizierten Personen ausgetauscht werden, um

gesundheitlichen Schäden vorzubeugen.

SICHERHEITSANWEISUNGEN FÜR DEN ALLGEMEINEN GEBRAUCH In der Folge werden einige Normen angesprochen, die Sie beachten sollten, um die

maximale Leistung des Herds zu gewährleisten:

1. Die Drehscheibe aus Glas, die Rollen und der Drehkranz müssen richtig angebracht

sein, wenn sie den Herd benutzen.

482. Benutzen Sie den Herd nicht für andere Zwecke als zur Zubereitung von

Nahrungsmitteln oder um etwas zu sterilisieren, wie zum Beispiel um Wäsche, Papier

oder einen anderen Stoff zu trocknen.

3. Schalten Sie den Herd nicht ein, wenn er leer ist. Es könnte ihn beschädigen.

4. Benutzen Sie das Innere des Herds nicht zu Aufbewahrung von Gegenständen, wie

Papiere, Kochbücher, etc.

5. Kochen Sie keine Nahrungsmittel in dem Herd, die von einer Membran umschlossen

sind, wie Eidotter, Kartoffeln, Hühnerleber, etc., ohne sie zuvor mit einer Gabel

mehrfach durchstochen zu haben.

6. Stecken Sie keine Gegenstände in die äußeren Öffnungen des Geräts.

7. Schrauben Sie keine Teile von dem Gerät ab, wie Füße, Halter, Schrauben, etc.

8. Kochen Sie keine Nahrungsmittel direkt auf der Glasplatte. Geben Sie sie stets in ein

geeignetes Gefäß, bevor Sie sie im Herd erhitzen.

9. WICHTIG – GEFÄSSE DIE NICHT IN EINEM MIKROWELLENHERD BENUTZT WERDEN DÜRFEN:

Benutzen Sie keine Gefäße aus Metall oder Teller mit Metallgriffen.

Benutzen Sie keine Teller mit metallischen Verzierungen.

Benutzen Sie keine Plastikbeutel mit Metallverschlüssen, die mit Papier überbedeckt

Benutzen Sie keine Teller die Melamin enthalten, denn sie absorbieren die Energie des

Mikrowellenherds. Das kann dazu führen, dass Risse in den Tellern auftreten, sie

verkohlen, und die Geschwindigkeit des Kochvorgangs verringert wird.

Benutzen Sie keine „Centura Tableware“”. Das Glas ist nicht geeignet für den Gebrauch

in der Mikrowelle. Die Tassen „Corelle Livingware“ mit einem geschlossenen Griff

dürfen nicht benutzt werden.

Erhitzen Sie keine Flüssigkeiten in Gefäßen mit einer kleinen Öffnung, wie

Plastikflaschen oder Flaschen mit Salatöl. Sie könnten explodieren, wenn sie im

Mikrowellenherd erhitzt werden.

Benutzen Sie keine konventionellen Thermometer für Fleisch, für Süßspeisen oder

Glasthermometer. Es gibt spezielle Thermometer für Mikrowellenherde, die Sie

10. Sie sollten die Gefäße im Mikrowellenherd nur nach den Anweisungen des

jeweiligen Herstellers benutzen.

11. Versuchen Sie nicht, Nahrungsmittel in dem Herd in reichlich Öl zu frittieren.

12. Beachten Sie, dass der Mikrowellenherd die Flüssigkeit mehr erhitzt als das

eigentliche Gefäß. Auch wenn der Deckel des Gefäßes nicht warm ist, wenn Sie es aus

dem Herd nehmen, gibt das erhitzte Nahrungsmittel oder das Getränk darin trotz allem

genauso viel heißen Dampf ab oder spritzt genauso, wie bei der Erwärmung mit einem

konventionellen Herd.

4913. Überprüfen Sie stets selbst die Temperatur des erhitzten Nahrungsmittels, besonders

dann, wenn sie etwas für Babys kochen oder erhitzen. Es ist ratsam, das erhitzte

Nahrungsmittel oder Getränk in keinem Fall sofort zu verzehren, nachdem Sie es aus

dem Herd genommen haben. Lassen Sie es einige Minuten stehen und rühren Sie es um,

damit sich die Hitze gleichmäßig verteilt.

14. Nahrungsmittel die aus einer Mischung von Wasser und Fett zusammengesetzt sind,

wie zum Beispiel Brühe, sollten etwa 30 bis 60 Sekunden im Herd verbleiben, nachdem

er sich abgeschaltet hat. Damit gewährleisten Sie, dass sich die Mischung setzt und so

wird ein aufwallen vermieden, wenn Sie einen Löffel oder einen Fleischwürfel in das

Nahrungsmittel oder die Flüssigkeit geben.

15. Bei der Zubereitung oder beim Kochen von Nahrungsmitteln oder Flüssigkeiten

sollten Sie bedenken, dass sich einige Nahrungsmittel wie zum Beispiel Pudding zu

Weihnachten, Marmeladen und gehackte Trockenfrüchte sich sehr schnell erhitzen.

Wenn Sie also Nahrungsmittel mit einem hohen Fettanteil oder Zucker zubereiten,

dürfen Sie keine Gefäße aus Plastik benutzen.

16. Es ist möglich, dass sich die Kochgefäße durch die Übertragung der Wärme vom

Nahrungsmittel erhitzen. Das ist besonders der Fall, wenn eine Kunststoffverpackung

den oberen Teil des Gefäßes und die Henkel bedeckt hat. Dann benötigen Sie

Küchenhandschuhe, um das Gefäß zu berühren.

17. Um Feuer im Inneren des Herds zu vermeiden:

a) Überhitzen Sie die Nahrungsmittel nicht. Achten Sie besonders darauf, wenn Sie

Papier, Kunststoffe oder andere brennbare Materialien mit in den Herd geben.

b) Entfernen Sie metallische Schließer von Tüten, bevor Sie sie in den Herd stecken.

c) Wenn etwas im Herd zu brennen beginnt, halten Sie die Tür geschlossen, ziehen Sie

den Stecker aus der Steckdose oder schalten Sie ihn am Sicherungskasten ab, wo sich

die Sicherungen und der automatische Schalter befinden.

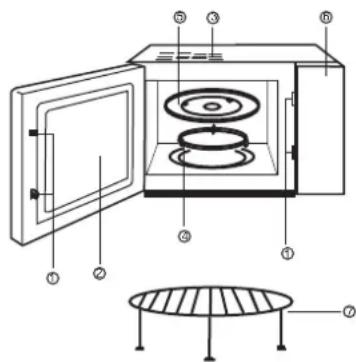

(1) Sicherheitsschließsystem der Tür

(2) Scheibe des Herds

(3) Belüftung des Herds

(5) Drehscheibe aus Glas

(8) Zeitschaltuhr / Gewicht

HINWEISE ZUR BEDIENUNG

1. Basisfunktionen des Mikrowellenherds

Allein durch das Drücken eines Knopfes können Sie mit dem Kochen beginnen. Das ist

sehr komfortabel und schnell, um ein Glas Wasser, etc zu erhitzen.

Beispiel: Ein Glas Wasser erhitzen.

a) Stellen Sie das Glas mit Wasser auf die Drehplatte und schließen Sie die Tür.

b) Drücken Sie auf den Knopf „Start“ und der Herd beginnt mit voller Leistung

während einer Minute zu arbeiten.

c) Fünf Piepstönen weisen auf das Ende des Vorgangs hin.

2. Funktionen des Mikrowellenherds

Es gibt zwei verschiedene Optionen

1) Funktion schnelles Kochen (100 % der Leistung).

51a) Zum Beispiel: Nahrungsmittel mit der Leistung von 100 % während 5 Minuten

zu kochen. Drehen Sie den Regler “Zeitschalter / Gewicht“ bis „5:00” angezeigt

b) Drücken Sie auf „Start“.

2) Funktion zur manuellen Kontrolle

Zum Beispiel: Nahrungsmittel mit der Leistung von 70% während 10 Minuten zu

a) Drücken Sie auf den Knopf „Micro”, wählen sie 70% der Leistung aus.

b) Drehen Sie den Regler „Zeitschalter / Gewicht“ bis „5:00” angezeigt wird.

c) Drücken Sie auf „Start“.

Es gibt 5 Stufen für die Leistung, und die maximale Kochzeit beträgt 60 Minuten.

Leistung der Mikrowelle Anzeige

Wählen Sie den Nahrungstyp und das Gewicht und automatisch wird Ihnen bei der

Programmierung der Leistung und der Zeit geholfen.

Zum Beispiel: 0,5 Kg Fleisch auftauen

a) Drücken Sie auf den Knopf „Auftauen” (auto defrost) um „d-1” zu wählen.

b) Drehen Sie den Regler “Zeitschalter / Gewicht“ um 0,5 Kg auszuwählen.

c) Drücken Sie auf „Start“.

Das Gewicht von Fleisch sollte kleiner als 2 Kg sein.

Das Gewicht von Fisch sollte kleiner als 1 Kg sein.

Hinweis: „d-1” bedeutet Fleisch auftauen, „d-2” bedeutet Fisch auftauen.

Wählen Sie den Nahrungstyp und das Gewicht und automatisch wird Ihnen bei der

Programmierung der Leistung und der Zeit geholfen.

Zum Beispiel: Funktion Menü für 0,4 Kg Fisch.

a) Drücken Sie den Knopf „Menü” um „A-4“ zu wählen.

b) Drehen Sie den Regler “Zeitschalter / Gewicht“ um 0,4 Kg auszuwählen.

c) Drücken Sie auf „Start“.

A-1 A-2 A-3 A-4 A-5 A-6

Erhitzen Gemüse Nudeln Fisch Huhn Kalb

Diese Funktion hat zwei Modi.. Drücken Sie auf „Grill” und wählen Sie folgendes aus:

(die maximale Kochzeit beträgt 60 Minuten).

Modus 1: 85% der Leistung des Grills, es wird „G-1“ angezeigt.

Modus 2: 50% der Leistung des Grills, es wird „G-2“ angezeigt.

Zum Beispiel: Kochen mit dem Grill während 20 Minuten.

a) Drücken Sie auf „Grill” und wählen Sie „G-1” aus.

b) Programmieren Sie die Kochzeit auf „20:00” indem Sie den Regler “Zeitschalter /

c) Drücken Sie auf „Start“.

Wenn Sie den Grill benutzen, wird das Nahrungsmittel nicht über Mikrowellen erhitzt.

Die Hitze kommt von einem Heizer aus Metall im oberen Teil des Herds.

Wenn sie die Funktion „Grill“ benutzen, wird der Kochvorgang in zwei Phasen

aufgeteilt. Nach der ersten Hälfte hält das Programm an und zwei Piepstöne zeigen an,

dass Sie die Tür öffnen und das zu grillende Nahrungsmittel umdrehen können. Nach

dem Wendevorgang schließen Sie die Tür wieder und drücken auf den Knopf „Start“.

Die zweite Hälfte des Kochvorgangs beginnt. Wenn Sie nicht wenden wollen, fährt der

Herd automatisch nach einer Pause von einer Minute fort.

6. Kombinierte Funktion

Dieses Gerät bietet Ihnen zwei kombinierte Modi an.

1. Option: Kombinierte Funktion (55 % Mikrowelle + 45% Grill).

Angezeigt wird „C-1”.

2. Option: Kombinierte Funktion (70 % Mikrowelle + 30% Grill).

Angezeigt wird „C-2”.

Zum Beispiel: Benutzung der Option 2 für 15 Minuten.

a) Drücken Sie den Knopf „Combi” um „C2“ zu wählen.

b) Programmieren Sie mit Regler “Zeitschalter / Gewicht“ in dem Sie ihn auf „15:00”

c) Drücken Sie auf „Start“.

7.- Speicher Funktion

Mit dieser Funktion können Sie Programme speichern, um sich die Neueinstellung von

Zeit und Leistung zu ersparen.

a) Wenn Sie den Speicher noch nicht programmiert haben, drücken Sie auf den Knopf

„Speicher“ und das Gerät zeigt „1” an. Stellen Sie die Leistung und die Kochzeit ein,

und drücken Sie erneut auf „Speicher“, damit das Programm gespeichert wird. Wenn

Sie nun auf „Start“ drücken, beginnt der Herd zu arbeiten, und das Programm bleibt

b) Wenn Sie den Speicher schon programmiert haben, drücken Sie den Knopf

„Speicher“, das Gerät zeigt „1” an und der Herd arbeitet in Übereinstimmung mit dem

gespeicherten Programm, wenn Sie „Start“ drücken.

Das Programm bleibt nicht gespeichert, wenn der Strom ausfällt.

538.- SICHERHEITSVERSCHLUSS FÜR KINDER Drücken Sie „Pause / Abbrechen“ dreimal, um das Gerät zu verschließen.

Drücken Sie „Pause / Abbrechen“ erneut dreimal, um das Gerät zu öffnen und die

anderen Funktionen wieder benutzen zu können.

9.- Pause / Abbrechen

a) Wenn Sie während des Betriebs „Pause / Abbrechen“ drücken, wird der Herd

b) Wenn Sie ein Programm mit „Start“ gestartet hatten und Sie drücken den Knopf

Pause, werden alle programmierten Funktionen abgebrochen.

WARTUNG DES MIKROWELLENHERDS

1.- Schalten Sie den Herd ab, und ziehen Sie den Netzstecker aus der Steckdose.

2.- Halten Sie das Innere des Herds sauber. Wenn Essen verspritzt oder Flüssigkeit

verschüttet wurde, säubern Sie das Innere des Herds mit einem feuchten Tuch. Scharfe

oder kratzende Reinigungsmittel werden nicht empfohlen.

3.- Die äußere Oberfläche reinigen Sie ebenfalls mit einem feuchten Tuch. Um Schäden

an dem Herd zu vermeiden, sollte kein Wasser ins Innere des Herds oder in die

Belüftungsöffnungen eintreten.

4. Die Kontrolleinheit darf nicht nass werden. Reinigen Sie sie mit einem weichen,

feuchten Lappen. Benutzen Sie keine Lösungsmittel, kratzende Reiniger oder

Zerstäuber an der Kontrolleinheit.

5.- Wenn sich Dampf im Inneren oder außen an der Tür des Herds ansammelt, nehmen

Sie ihn mit einem weichen Tuch auf. Dieser Effekt kann auftreten, wenn Sie den Herd

zu einem Zeitpunkt mit einer besonders hohen Luftfeuchtigkeit betreiben. Es bedeutet

nicht, dass das Gerät einen Fehler aufweist.

6.- Von Zeit zu Zeit sollten sie die Drehscheibe aus Glas zur Reinigung herausnehmen.

Reinigen Sie die Scheibe mit heißem Wasser und Spülmittel oder in der Spülmaschine.

7.- Der Drehkranz und der Boden des Herds sollten regelmäßig gereinigt werden, um

übermäßige Geräusche des Geräts zu vermeiden. Reinigen Sie den Boden schlicht mit

einem weichen Reiniger. Den Drehkranz können Sie in heißem Wasser mit Spülmittel

oder in der Spülmaschine reinigen. Dampf sammelt sich mit einem dauernden Gebrauch

des Geräts an, er beeinträchtigt aber nicht die Oberfläche im Inneren des Geräts, den

Drehkranz oder die Rollen. Wenn Sie den Drehkranz zur Reinigung herausnehmen,

versichern Sie sich, dass er nachher wieder korrekt eingebaut wird.

8.- Um Gerüche zu beseitigen gehen sie folgendermaßen vor: Mischen Sie eine Tasse

Wasser mit dem Saft einer Zitrone und ihrer Schale in einem hohen Gefäß. Stellen Sie

es in den Mikrowellenherd, und lassen Sie ihn 5 Minuten laufen. Trocknen Sie ihn

danach gut mit einem weichen Tuch.

9.- Wenn es notwendig ist die Birne im Herd auszuwechseln, wenden Sie sich bitte an

ihren Händler, damit er sie austauscht.

54Cyfrowa kuchenka mikrofalowa 17 / 23 litry

VOOR U DE TECHNISCHE DIENST BELT
