NÁVOD K OBSLUZE MW417EGB FAGOR

Netto hmotnost' rúry: cca 13,5 kg

TECHNICKÉ ÚDAJE 23L.

Spotreba energie: 220-240V-50Hz, 1 280 W

Výkon: 800W

Gril: 1 200W

Frekvencia: 2 450MHz

Netto hmotnost' rúry: cca 17,5 kg

PREDTÝM, NEŽ ZAVOLÁTE DO SERVISU

a) Prekontrolujte, či je naprogramovaný čas.

- UPOZORNENIE: V rúre neohrievajte potraviny ani nápoje v uzavretých nádobách, pretože hrozí riziko ich výbuchu.

Nepoužívajte kovové hrnce, ani hrnce s kovovými držadlami.

b) Pred vložením plastových obalov do rúry z nich odstráňte kovové uzávery.

a) Otočte ovládačom “Čas/hmotnost” až kým sa na displeji nezobrazí “5:00”.
b) Stlačte "Štart".

a) Stlačte tlačidlo “Micro”, zvol’te 70% výkon.
b) Otočte ovládačom “Čas/Hmotnost” až kým sa nezobrazí “10:00”.
c) Stlačte “Štart”.

a) Stlačte tlačidlo “Rozmrazovanie” (auto defrost) a zvol’te “d-1”
b) Otočte ovládačom “Čas/hmotnost” a naprogramujte hmotnost’ 0,5 kg.
c) Stlačte "Štart".

Hmotnost' mäsa musí byt' nižšia než 2 kg.

Hmotnost' ryby musí byt' nižšia než 1 kg.

a) Stlačte tlačidlo “Funkcia menu” a zvol’te A-4.
b) Otočte ovládačom “Čas/hmotnost” a naprogramujte hmotnost’ 0,4 kg.
c) Stlačte "Štart".

	A-1		A-2	A-3	A-4	A-5
Počet stlačení/ hmotnosť/ mcnu	Zohriat'	Zelenina	Cestoviny	Ryby	Kurča	Hovä-dziec
1	0,1		0,1	1PC	0,2
2	0,2		0,2	2PC	0,3
3		0,3	0,3		0,4	0,6
4		0,4	0,4		0,5	0,8
5		0,5	0,5		0,6	1,0
6		0,6	0,6		0,8	1,2
7				1,0		1,5
8

Režim 1: 85% výkonu grilu, na displeji sa zobrazí G-1.

Režim 2: 50% výkonu grilu, na displeji sa zobrazí G-2.

a) Stlačte "Gril" a zvol'te "G-1".
b) Otočením ovládača “Čas/hmotnost” naprogramujte čas prípravy na “20:00”.
c) Stlačte tlačidlo “Štart”.

Na displeji sa zobrazí "C-1".

Na displeji sa zobrazí "C-2".

1.- Vypnite rúru a vytiahnite zástrčku zo zásuvky.

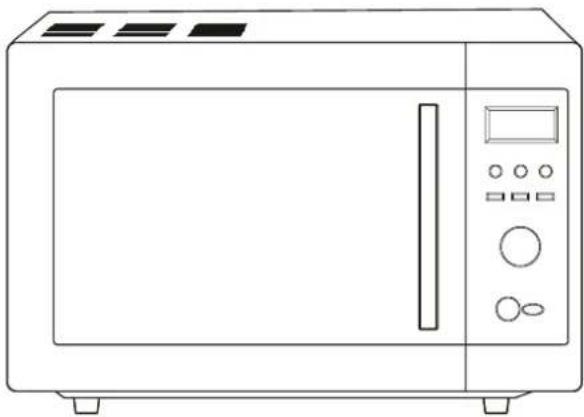

Digitální mikrovlnná trouba, 17 l / 23 l Návod k obsluze

MW4-17EG X / MW4-23EG X

Pozorně si přečtěte návod a uschovejte jej pro případ jeho další potřeby.

Vnější rozměry: 485mm(šířka) x 375 mm(hloubka) x 296 mm (výška)

Rozměry vnitřního prostoru trouby: 320mm(šířka) x 288 mm(hloubka) x 183 mm (výška)

Netto hmotnost trouby: cca 13,5 kg

TECHNICKÉ ÚDAJE 23 L.

Spotřeba energie: 220-240V-50Hz, 1 280 W

Výkon: 800W

Gril: 1 200W

Frekvence: 2 450MHz

Vnější rozměry: 510mm(šířka) x 382 mm(hloubka) x 303 mm (výška)

Rozměry vnitřního prostoru trouby: 330mm(šířka) x 330 mm(hloubka) x 212 mm (výška)

Netto hmotnost trouby: cca 17,5 kg

PŘED TÍM, NEŽ ZAVOLÁTE DO SERVISU

1.- Pokud trouba nefunguje a na displeji se nezobrazí informace nebo zmizí:

a) Překontrolujte, zda je trouba správně zapojená do sítě. Pokud není, odpojte ji, počkejte 10 sekund a opčtovně ji správně připojte.

b) Překontrolujte, zda není přepálená některá síťová pojistka nebo rozpojený jistič hlavního elektrického okruhu. Pokud je vše v pořádku, překontrolujte, jestli je používaná síťová zásuvka v pořádku připojením jiného spotřebiče.

2.- Pokud v mikrovlnní troubě není proud:

a) Překontrolujte, jestli je naprogramovaný čas.

b) Překontrolujte, zda jsou správně uzavřena dvířka a zajištěna západkami. V opačném případě proud nebude do mikrovlnné trouby proudit.

POKUD ŽÁDNÝ Z UVEDENÝCH KROKŮ NENAPRAVÍ STAV, SPOJTE SE S AUTORIZOVANÝM SERVISEM

Poznámka:

Spotřebič je určen pro použití v domácnosti na ohřívání potravin a nápojů pomocí elektromagnetické energie a je určen jen pro použití v interiéru.

RUŠENÍ PŘÍJMU ROZHLASOVÉHO/TELEVIZNÍHO PŘIJÍMAČE

Provozem mikrovlnné trouby může být rušen příjem rozhlasového nebo televizního přijímače nebo podobných zařízení. V případě výskytu rušení je toto možné odstranit nebo omezit následujícím postupem:

a.- Vyčistěte dvířka a povrch těsnění.

b.- Umístěte rozhlasový nebo televizní přijímač (a pod.) v co největší vzdálenosti od mikrovlnné trouby.

c.- Použijte pro rozhlasový nebo televizní přijímač (a pod.) správně instalovanou anténu, aby jste dosáhli co nejsilnější příjem signálu.

INSTALACE

1.- Překontrolujte, jestli jste vybrali z vnitřního prostoru mikrovlnní trouby všechen balící materiál.

2.- Po vybalení mikrovlnnou troubu překontrolujte, aby jste odhalili případné vady, jako:

Ohnutá dvířka.

Poškozená dvířka.

Boule nebo díry na skle dvířek a na displeji.

Boule ve vnitř mikrovlnní trouby.

Pokud zjistíte kteroukoli z uvedených závad, mikrovlnní troubu NEPOUŽÍVEJTE.

3.- Mikrovlnná trouba má hmotnost 17,5 kg a musí být umístěná na vodorovném povrchu, dostatečně pevném aby udržel její hmotnost.

4.- Mikrovlnnou troubu umístěte do dostatečné vzdálenosti od zdrojů vysoké teploty a páry.

5.- Na vrchní část trouby neklad'te žádné předměty.

6.- NEODMONTUJTE hřídel pohonu otočného talíře.

7.- Jak pri všech spotřebičích, mohou troubu děti používat jen pod dohledem dospělých.

UPOZORNĚNÍ – TENTO SPOTŘEBIČ MUSÍ BÝT UZEMNĚ

1.- Trouba musí být umístěná v blízkosti elektrické přípojky.

2.- Mikrovlnná trouba vyžaduje 1,3 KVA ve zdroji. Při instalaci trouby doporučujeme poradit se v servisu.

UPOZORNĚNÍ: tato mikrovlnná trouba má vnitřní ochrannou pojistku 10Amp, 250V.

DŮLEŽITÉ

Kabely jsou různě zbarveny podle následujícího kódu.

Zelená a žlutá: uzemnění

Modrá: neutrál

Hnědá: "fáze"

V případě, že barvy kabelů spotřebiče nejsou v souladu s barevným značením pólů v přípojce, postupujte následujícím způsobem:

Kabel zelené a žluté barvy musí být zapojen na koncovku, označenou písmenem E nebo symbolem uzemnění ↓ zelené a žluté barvy.

Kabel modré barvy musí být zapojen na koncovku označenou písmenem N nebo černou barvou.

Kabel hnědé barvy musí být zapojen na koncovku označenou písmenem L nebo červenou barvou.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

- UPOZORNĚNÍ: Když se spotřebič používá v kombinovaném režimu, můžou jej děti používat jen pod dohledem dospělé osoby s ohledem na produkovanou teplotu.

- UPOZORNĚNÍ: Pokud jsou poškozená dvířka nebo těsnění dvířek, nepoužívejte troubu až dokud závady neopraví osoba s odpovídající kvalifikací.

- UPOZORNĚNÍ: Pro osoby, které nemají odpovídající kvalifikaci, je nebezpečné vykonávat jakékoli operace týkající se údržby nebo opravy, které vyžadují odstranění krytu, chránícího před vystavením mikrovlnám.

- UPOZORNĚNÍ: V troubě neohřívejte potraviny ani nápoje v uzavřených nádobách, protože hrozí riziko jejich výbuchu.

- UPOZORNĚNÍ: Děti nesmí používat troubu bez dohledu dospělé osoby, pokud nebyly poučeny odpovídajícím způsobem o bezpečném používání trouby a možnostech rizika vznikajícího z nesprávného použití trouby.

- Trouba musí mít dostatečnou ventilaci. Nechejte kolem trouby volný prostor 10 cm za troubou, 15 cm po stranách a 30 cm nad troubou. Neodstraňujte nožičky trouby, nezakrývejte větrací otvory skřínky trouby.

- Používejte jen nádoby vhodné pro mikrovlnné trouby.

- Pokud ohříváte potraviny v plastových nebo papírových nádobách dohlížejte na přípravu, protože hrozí riziko vznícení potravin.

- Pokud zpozorujete dým, vypněte troubu a vypojte ji ze sítě, dvířka nechejte uzavřena, aby se zadusil případně vzniklý plamen.

- Při ohřívání tekutin v troubě může dojít k jejich varu po vypnutí trouby, proto manipulujte s nádobami opatrně.

- Obsah kojeneckých lahví je potřebné před jejich podáváním protřepat a překontrolovat jeho teplotu, aby jste předešli popálení.

- V mikrovlnné troubě nepřipravujte vejce ve skořápce, ani vařená vejce, protože může dojít k jejich výbuchu, dokonce i po skončení ohřívání v mikrovlnné troubě.

- Při čištění povrchu dvířek, těsnění dvířek, vnitřního prostoru trouby používejte jen jemné saponáty, neabrazivní, použijte jemnou hubku nebo hadřík.

- Troubu je potřebné pravidelně čistit a odstranit všechny zbytky potravin.

- Pokud trouba nebude udržována v čistotě, může dojít k poškození povrchu, co může zkrátit životnost spotřebiče a způsobit vznik možného rizika.

- Pokud je poškozen síťový kabel trouby, musí být vyměněn výrobcem, jeho zástupcem, nebo stejně kvalifikovanými osobami, aby se předešlo možnému riziku.

INSTRUKCE PRO BEZPEČNÉ POUŽÍVÁNÍ TROUBY

Uvádíme některé předpisy a opatření, které je potřebné dodržovat aby byla zabezpečená maximální užitkovost této mikrovlnní trouby:

1.- Když je trouba v provozu, musí být správně umístěný skleněný talíř, vodicí kroužek a jeho vodidlo.

2.- Troubu nepoužívejte na jiné účely než na přípravu potravin (např. na sušení prádla, papíru nebo jiných předmětů kromě potravin, ani na sterilizaci).

3.- Nezapínejte troubu bez vložených potravin. Mohlo by dojít k poškození trouby.

4.- Vnitřní prostor trouby nepoužívejte na odkládání věcí, jako papíry, kuchařské knížky, atd.

5.- Pokud v troubě připravujete potraviny se slupkou nebo blánou, jako vejce, brambory, kuřecí játra, atd., nejdřív tyto potraviny několikrát propíchněte vidličkou..

6.- Do otvorů vnější skříňky trouby nevkládejte žádné předměty.

7.- Neodstraňujte žádné části trouby, jako např. nožičky, spojky, šrouby, atd.

8.- Nepřipravujte potraviny přímo na skleněném talíři. Před vložením potravin do trouby položte potraviny do vhodné nádoby.

9.- DŮLEŽITÉ – NÁDOBY, KTERÉ SE NEMAJÍ POUŽÍVAT V MIKROVLNNÝCH TROUBÁCH

Nepoužívejte kovové hrnce, ani hrnce s kovovými držátky.

Nepoužívejte žádné nádoby s dekorem z kovu.

Nepoužívejte plastové obaly s kovovým uzávěrem, potáhnuté papírem.

Nepoužívejte talíře z melaminu, protože obsahují materiál, který absorbuje energii mikrovln. Může to způsobit, že talíře popraskají nebo zuhelnatějí a sníží se rychlost přípravy potravin.

Nepoužívejte “Centura Tableware”, toto sklo není vhodné pro použití v mikrovlnných troubách. Nepoužívejte šálky “Corelle Livingware” s plným držátkem.

Nepřipravujte potraviny v nádobách s hrdlem, ve kterém je kapátko, jako jsou plastové láhve nebo láhve z oleje na saláty, protože pokud se ohřejí v mikrovlnné troubě, mohou vybuchnout.

Nepoužívejte běžné teploměry na měření teploty potravin. Existují specielní teploměry pro použití v mikrovlných troubách, tyto můžete použít.

10.- Používejte jen nádoby vhodné do mikrovlnné trouby podle návodu od výrobce.

11.- Nesmažte v troubě potraviny ve větším množství oleje.

12.- Nezapomeňte, že mikrovlnná trouba ohřívá tekutinu v nádobě na vyšší teplotu než na kterou se ohřeje nádoba samotná. Proto i v případě, že nádoba není teplá po vytáhnutí z trouby nezapomeňte, že z potravin/nápojů bude vycházet stejné množství páry a/nebo bude prskat po složení víka jako při běžné přípravě pokrmů/nápojů.

13.- Vždy prověřte teplotu pokrmů, osobitně pokud ohříváte nebo připravujete potraviny/nápoje pro děti. Doporučujeme nekonzumovat nikdy potraviny/nápoje přímo po vyjmutí z trouby, ale nechat je několik minut postát a pokrm/nápoj zamíchat, aby se teplota rovnoměrně rozložila.

14.- Potraviny, které obsahují směs tuku a vody, např. vývar, nechejte v troubě postát 30 až 60 sekund po vypnutí trouby, aby se potraviny ustálili a aby jste předešli vzniku varu po vložení lžičky do potravin/nápoje nebo po vložení bujónu.

1. – Při přípravě potravin/nápojů nezapomeňte, že jsou některé potraviny, jako například vánoční pudink, marmeláda nebo posekané sušené ovoce, které se ohřejí velmi rychle. Při ohřívání nebo přípravě potravin s vysokým obsahem tuku nebo cukru nepoužívejte plastové nádoby.

16.- Nádoby se můžou ohřát v důsledku prěnosu teploty z ohřívaných potravin. Toto se obvykle stává když plastové víko překrývá vrchní část a držátka nádoby. Na vyjmutí nádob z trouby jsou potřebné kuchyňské rukavice chránící před teplem.

17.- Aby jste snížili riziko vzniku plamene ve vnitřním prostoru trouby:

a) Nepřipravujte potraviny déle, než je potřebné. Věnujte mikrovlnné troubě osobitnou pozornost pokud jste do ní umístili na přípravu pokrmu papír, plasty nebo jiné hořlavé materiály.

b) Před vložením plastových obalů do trouby z nich odstraňte kovové uzávěry.

c) Pokud se materiály ve vnitř trouby vznítí, nechejte dvířka trouby uzavřená, vypojte troubu z elektrické sítě nebo vypněte elektrinu pojistkou nebo jističem.

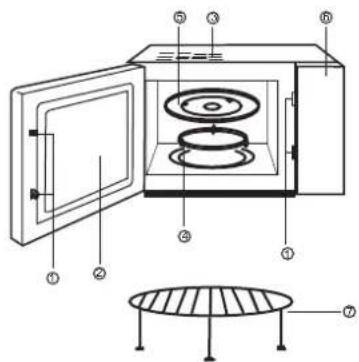

NÁKRES TROUBY

1) Systém bezpečnostního uzavíráni dvířek
2) Okénko trouby
3) Ventilace trouby
4) Vodící kroužek
5) Skleněný otočný talíř
6) Ovládací panel
7) Kovový rošt

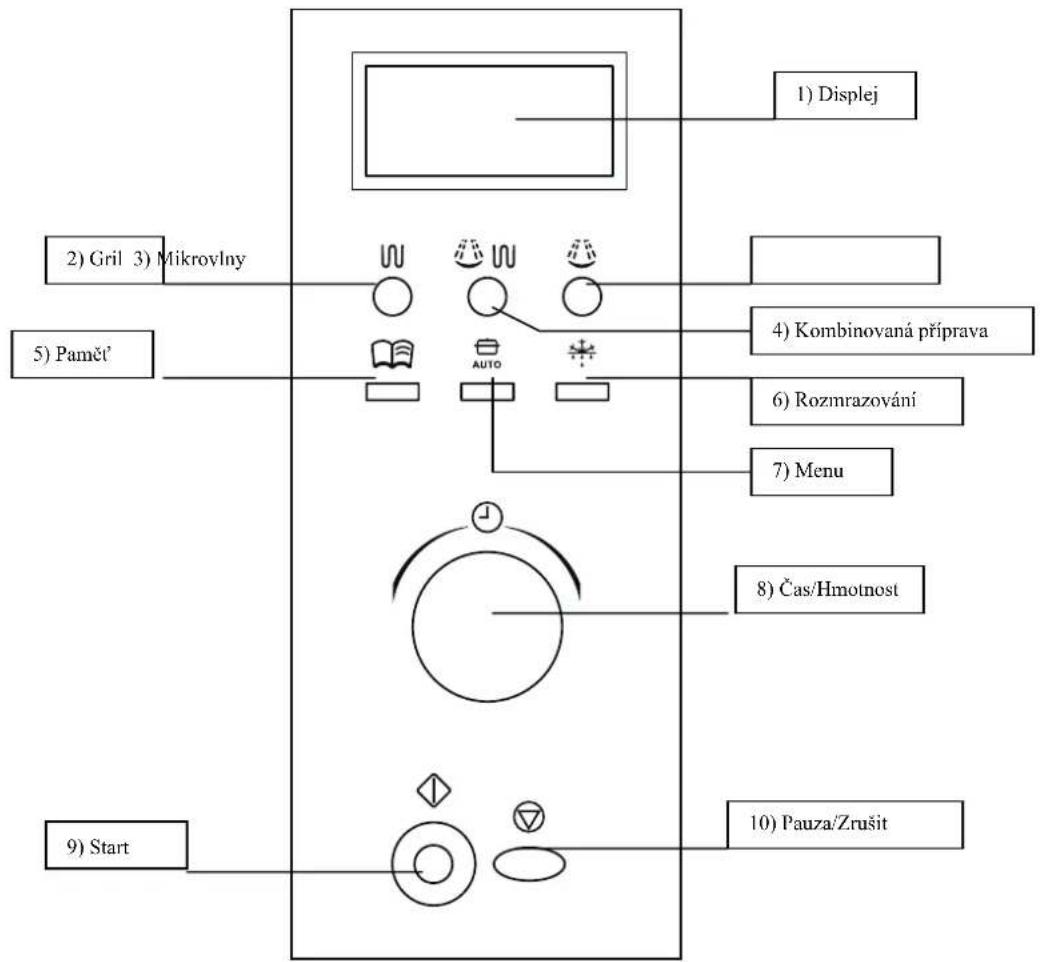

OVLÁDACÍ PANEL

PROVOZNÍ INSTRUKCE

1.- Základní funkce mikrovlnní trouby

Stlačením jen jednoho tlačítka můžete začít s přípravou potravin, velmi jednoduše a rychle ohřejete sklenici vody, atd.

Příklad: ohřátí sklenice vody.

a) Postavte sklenici vody na otočný talíř a zavřete dvířka.
b) Stlačte tlačítko "Start", trouba začne pracovat při 100% výkonu po dobu 1 minuty.
c) Po skončení se ozve 5x pípnutí.

2.-Funkce Mikrovlny

Tato funkce má dvě možnosti

1) Funkce rychlého ohřívání (100% výkon).

Příklad: ohřívání potravin při 100% výkonu po dobu 5 minut.
a) Otočte ovladačem “Čas/hmotnost” až dokud se na displeji nezobrazí “5:00”.
b) Stlačte "Start".

2) Funkce Manuální ovládání

Příklad: ohřívání potravin při 70% výkonu po dobu 10 minut.

a) Stlačte tlačítko “Mikro”, zvolte 70% výkon.
b) Otočte ovladačem “Čas/Hmotnost” až dokud se nezobrazí “10:00”.
c) Stlačte "Start".

Trouba má 5 stupňů výkonu a nejdelší čas přípravy potravin je 60 minut.

Počet stlačení	Výkon mikrovln Zobrazení
1	100%	P100
2	70%
3	50%
4	30%
5	10%	P10

P70 P50 P30

3.- Rozmrazování

Zvolte druh potravin a hmotnost, automaticky vám to pomůže naprogramovat stupeň výkonu a čas.

Příklad: rozmrazit 0,5 kg zmraženého masa

a) Stlačte tlačítko “Rozmrazování” (auto defrost) a zvolte “d-1”
b) Otočte ovladačem “Čas/hmotnost” a naprogramujte hmotnost 0,5 kg.
c) Stlačte "Start".

Hmotnost masa musí být nižší než 2 kg.

Hmotnost ryby musí být nižší než 1 kg.

Poznámka: “d-1” znamená rozmrazit maso, “d-2” znamená rozmrazit rybu

4.- Funkce Menu

Stačí, když zvolíte druh potravin a hmotnost, automaticky vám to pomůže naprogramovat výkon a čas

Příklad: funkce Menu pro 0,4 kg ryby.

a) Stlačte tlačítko “Funkce menu” a zvolte A-4.
b) Otočte ovladačem “Čas/hmotnost” a naprogramujte hmotnost 0,4 kg.
c) Stlačte "Start".

Tato funkce má dva režimy, můžete stlačit “gril” a zvolíte následující: (maximální čas přípravy potravin je 60 minut).

Režim 1: 85% výkonu grilu, na displeji se zobrazí G-1.

Režim 2: 50% výkonu grilu, na displeji se zobrazí G-2.

Příklad: připravovat potraviny na grilu po dobu 20 minut.

a) Stlačte "Gril" a zvolte "G-1".

b) Otočením ovladače “Čas/hmotnost” naprogramujte čas přípravy na “20:00”.

c) Stlačte tlačítko "Start".

Při použití funkce gril se potraviny neohřívají mikrovlnami, teplo vyzařuje kovové ohřivací těleso v horní části trouby.

Při používání funkce gril má čas přípravy potravin dvě fáze; po první polovině přípravy potravin se program automaticky zastaví a zazní 2x pípnutí, které oznamuje, že můžete troubu otevřít a pokrm otočit; po otočení pokrmu zavřete dvířka, stlačte tlačítko “start” a trouba bude pokračovat v druhé polovině přípravy. Pokud nechcete potraviny otočit, trouba bude pokračovat v přípravě pokrmu po 1 minutové přestávce.

6.- Funkce Kombinovaná příprava potravin

Tato mikrovlnná trouba disponuje dvěma režimy funkce kombinované přípravy potravin.

1. možnost: funkce Kombinovaná příprava (55% mikrovlnami + 45% gril).

Na displeji se zobrazí "C-1".

1. možnost: funkce Kombinovaná příprava (30% mikrovlnami + 70% gril).

Na displeji se zobrazí "C-2".

Příklad: příprava potravin s použitím 2. možnosti po dobu 15 minut.

a) Stlačte “Combi” (Kombinovaná příprava) a zvolte “C-2”.

b) Naprogramujte čas přípravy potravin na “15:00” otočením ovladače “Čas/hmotnost”.

c) Stlačte "Start".

7.- Funkce Pamět'

Tato funkce umožňuje uložení některých programů do paměti, čímž se vyhnete opětovnému programování času a výkonu.

a) Pokud jste nenaprogramovali pamět', stlačte "pamět" a zobrazí sa "1", naprogramujte výkon a čas přípravy potravin, opětovně stlačte "pamět", program je uložen v paměti. Pokud stlačíte tlačítko "Start" místo tlačítka "Pamět", trouba se zapne a program také zůstane uložený v paměti.

b) Pokud jste naprogramovali pamět', stlačte tlačítko "pamět", zobrazí se "1" a trouba bude pracovat v režimu programu, který byl uložen do paměti po stlačení tlačítka "start".

Program se při výpadku elektrického proudu vymaže.

8.- BEZPEČNOSTNÍ ZABLOKOVÁNÍ KVŮLI DĚTEM

Třikrát stlačte “Pauza/Zrušit”, aby jste zablokovali troubu.

Opětovně třikrát stlačte “Pauza/Zrušit”, aby jste troubu odblokovali a odblokovali funkce.

9.- Pauza/Zrušit

a) Pokud v průběhu přípravy potravin stlačíte tlačítko “Pauza/Zrušit”, trouba se vypne. b) Pokud jste spustili některý program a stlačili jste start, po stlačení tlačítka “Pauza/Zrušit” se zruší všechny naprogramované funkce.

OŠETŘOVÁNÍ MIKROVLNNÉ TROUBY

1.- Vypněte troubu a vytáhněte zástrčku ze zásuvky.
2.- Vnitřní prostor trouby udržujte v čistotě. Pokud potraviny postříkají nebo se vylijí ve vnitřním prostoru trouby a přilepí se na stěny, očistěte je vlhkou utěrkou. Nepoužívejte silné nebo abrazivní (drsné) čistící prostředky.
3.- Vnější povrch trouby čistěte vlhkou utěrkou. Aby jste předešli poškození vnitřních součástek trouby, je potřebné zabránit vniknutí vody do trouby přes větrací otvory.
4. Zabraňte namočení Ovládacího panelu. Čistěte jej jemnou vlhkou utěrkou. Na čištěn Ovládacího panelu nepoužívejte detergenty ani abrazivní (drsné) čistící prostředky, ani prostředky s rozprašovačem.
5.- Pokud se ve vnitřní nebo na vnější části trouby nashromáždí pára, očistěte ji jemnou utěrkou. Pára může vzniknout když trouba pracuje ve velmi vlhkých podmínkách, to však neznamená, že nefunguje správně.
6.- Občas vyberte otočný skleněný talíř a očistěte jej. Umyjte jej ve vlažné vodě se saponátem nebo v umývačce nádobí.
7.- Vodící kroužek a spodní část vnitřku trouby je potřebné pravidelně čistit, aby jste zabránili nadměrnému hluku. Spodní část vnitřku trouby očistěte jemným saponátem, vodou nebo prostředkem na čištění oken a osušte ji. Otočný kroužek můžete umýt vodou se saponátem nebo v umývačce nádobí.. Výpary z připravovaných pokrmů se při opakovaném používání nashromáždí, ale nevlívají na povrch spodní části vnitřku trouby, ani na kolečka vodidla.
Po vyjmutí vodidla kvůli čištění jej opět správně vložte na původní místo.
8.- Pro odstranění nepříjemného pachu z vnitřní části trouby vložte do trouby hlubší nádobu s citrónovou šťávou do které přidejte citrónovou kůru, troubu zapněte na 5 minut. Potom vnitřní prostor trouby dokonale vyčistěte jemnou utěrkou.
9.- Pokud je potřebné vyměnit žárovku osvětlení trouby, obrat'te se na distributora, aby vám ji vyměnil.

FAGOR

Innovation
