BEDIENUNGSANLEITUNG TR 824 CLATRONIC

Bedienungsanleitung/Garantie

DEUTSCHNEDERLANDSFRANÇAISESPAÑOLITALIANOENGLISH JĘZYK POLSKI MAGYARUL DEUTSCH Inhalt

Übersicht der Bedienelemente Seite 3

Bedienungsanleitung Seite 4

Technische Daten Seite 5

Garantiebedingungen Seite 6

Műszaki adatok Oldal 26

05-TR 824.indd 2 15.06.2010 12:59:35 Uhr3

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande

05-TR 824.indd 3 15.06.2010 12:59:37 Uhr4

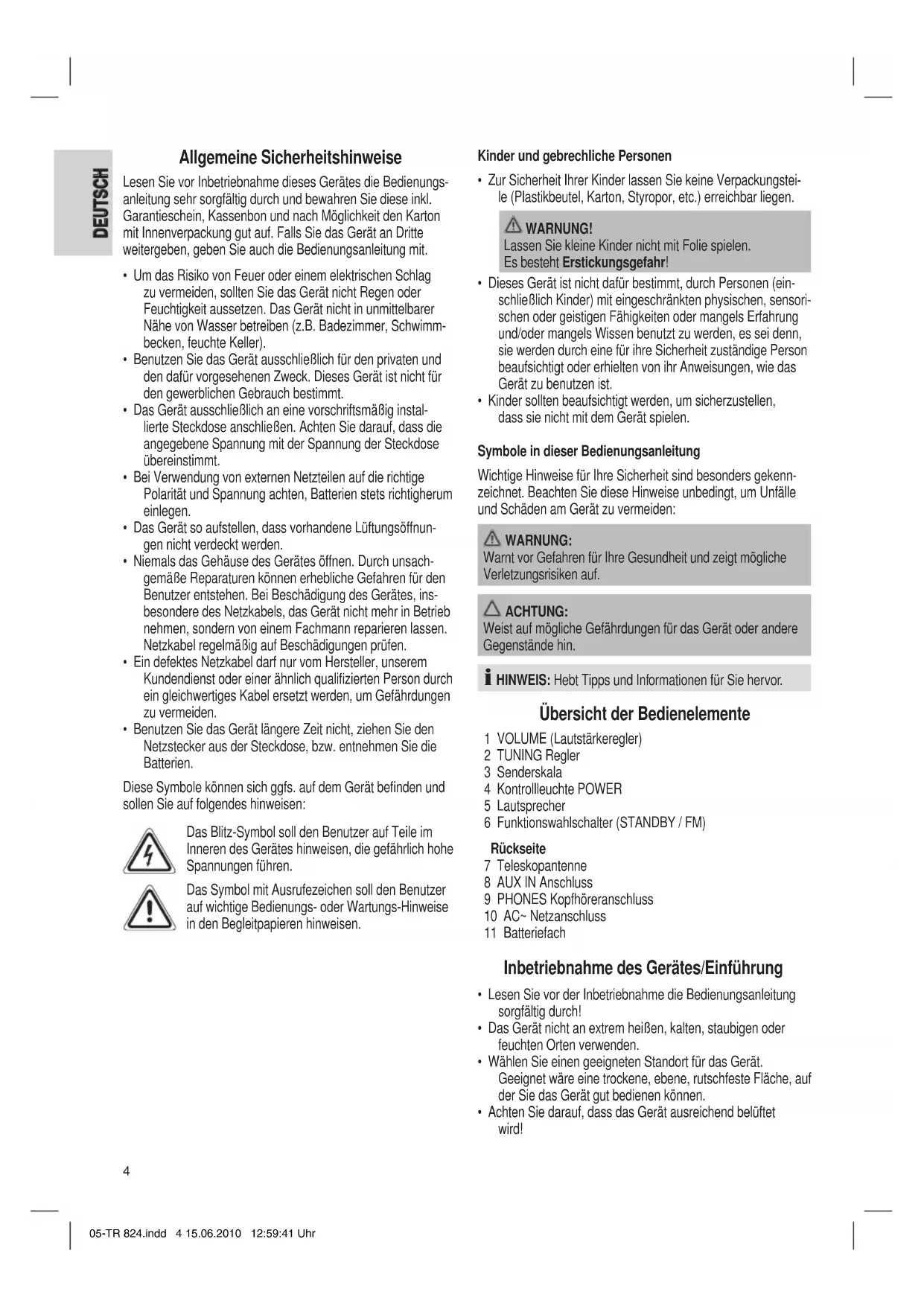

DEUTSCH Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungs-

anleitung sehr sorgfältig durch und bewahren Sie diese inkl.

Garantieschein, Kassenbon und nach Möglichkeit den Karton

mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte

weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Um das Risiko von Feuer oder einem elektrischen Schlag

zu vermeiden, sollten Sie das Gerät nicht Regen oder

Feuchtigkeit aussetzen. Das Gerät nicht in unmittelbarer

Nähe von Wasser betreiben (z.B. Badezimmer, Schwimm-

becken, feuchte Keller).

• Benutzen Sie das Gerät ausschließlich für den privaten und

den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für

den gewerblichen Gebrauch bestimmt.

• Das Gerät ausschließlich an eine vorschriftsmäßig instal-

lierte Steckdose anschließen. Achten Sie darauf, dass die

angegebene Spannung mit der Spannung der Steckdose

• Bei Verwendung von externen Netzteilen auf die richtige

Polarität und Spannung achten, Batterien stets richtigherum

• Das Gerät so aufstellen, dass vorhandene Lüftungsöffnun-

gen nicht verdeckt werden.

• Niemals das Gehäuse des Gerätes öffnen. Durch unsach-

gemäße Reparaturen können erhebliche Gefahren für den

Benutzer entstehen. Bei Beschädigung des Gerätes, ins-

besondere des Netzkabels, das Gerät nicht mehr in Betrieb

nehmen, sondern von einem Fachmann reparieren lassen.

Netzkabel regelmäßig auf Beschädigungen prüfen.

• Ein defektes Netzkabel darf nur vom Hersteller, unserem

Kundendienst oder einer ähnlich qualizierten Person durch

ein gleichwertiges Kabel ersetzt werden, um Gefährdungen

• Benutzen Sie das Gerät längere Zeit nicht, ziehen Sie den

Netzstecker aus der Steckdose, bzw. entnehmen Sie die

Diese Symbole können sich ggfs. auf dem Gerät benden und

sollen Sie auf folgendes hinweisen:

Das Blitz-Symbol soll den Benutzer auf Teile im

Inneren des Gerätes hinweisen, die gefährlich hohe

Das Symbol mit Ausrufezeichen soll den Benutzer

auf wichtige Bedienungs- oder Wartungs-Hinweise

in den Begleitpapieren hinweisen.

Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungstei-

le (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

Lassen Sie kleine Kinder nicht mit Folie spielen.

Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (ein-

schließlich Kinder) mit eingeschränkten physischen, sensori-

schen oder geistigen Fähigkeiten oder mangels Erfahrung

und/oder mangels Wissen benutzt zu werden, es sei denn,

sie werden durch eine für ihre Sicherheit zuständige Person

beaufsichtigt oder erhielten von ihr Anweisungen, wie das

Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gerät spielen.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekenn-

zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle

und Schäden am Gerät zu vermeiden:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche

Verletzungsrisiken auf.

Weist auf mögliche Gefährdungen für das Gerät oder andere

 HINWEIS: Hebt Tipps und Informationen für Sie hervor.

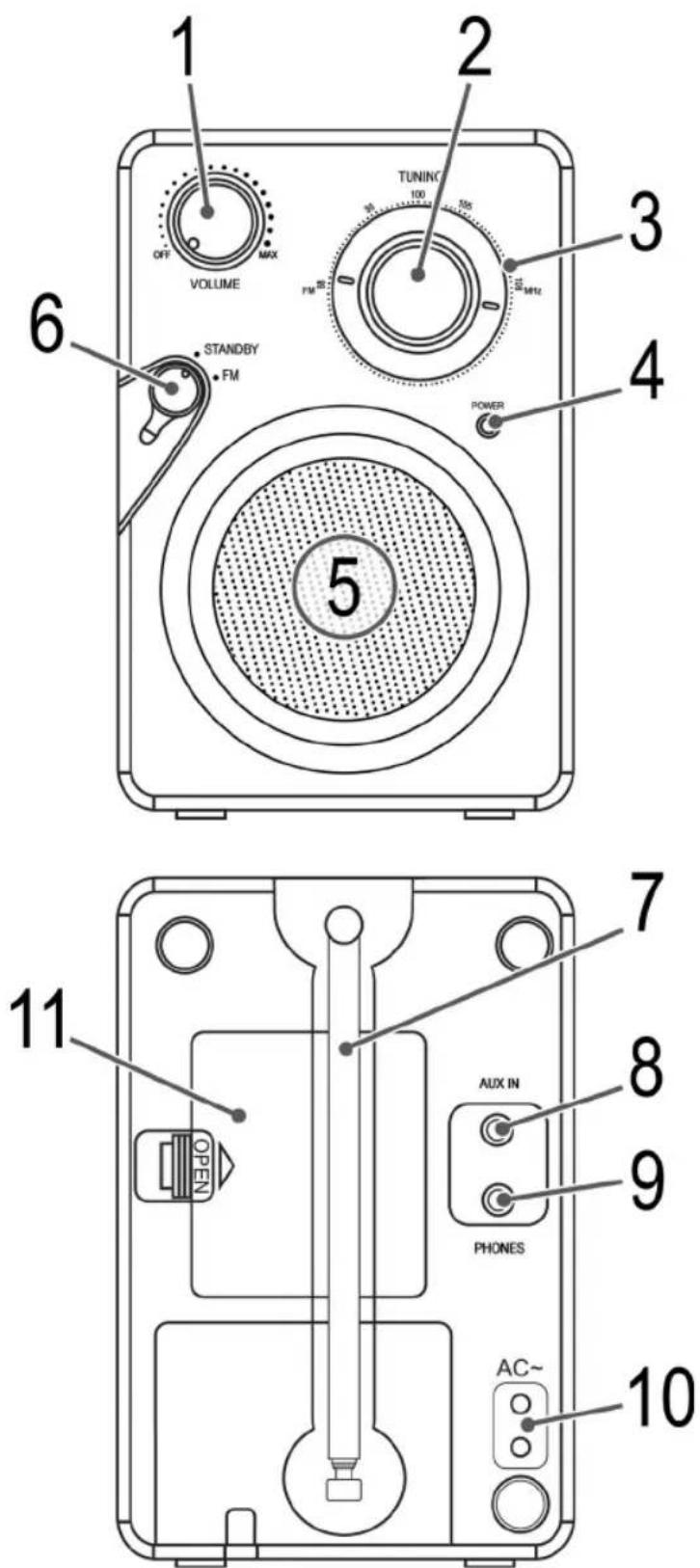

Übersicht der Bedienelemente

1 VOLUME (Lautstärkeregler)

4 Kontrollleuchte POWER

6 Funktionswahlschalter (STANDBY / FM)

9 PHONES Kopfhöreranschluss

10 AC~ Netzanschluss

Inbetriebnahme des Gerätes/Einführung

• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung

• Das Gerät nicht an extrem heißen, kalten, staubigen oder

feuchten Orten verwenden.

• Wählen Sie einen geeigneten Standort für das Gerät.

Geeignet wäre eine trockene, ebene, rutschfeste Fläche, auf

der Sie das Gerät gut bedienen können.

• Achten Sie darauf, dass das Gerät ausreichend belüftet

• Verbinden Sie das beiliegende Netzkabel (siehe ggf. Batte-

riefach (11)) mit einer vorschriftsmäßig installierten Schutz-

kontaktsteckdose 230V / 50Hz und des Netzanschlusses

AC~ (10) an der Rückseite des Gerätes.

• Achten Sie darauf, dass die Netzspannung mit den Anga-

ben auf dem Typenschild übereinstimmt.

(Batterien nicht im Lieferumfang enthalten)

• Öffnen Sie den Batteriefachdeckel (11) auf der Rückseite.

• Legen Sie 6 Batterien des Typs AA/R6 1,5V ein. Achten Sie

auf die richtige Polarität (siehe Batteriefachboden)!

• Wird das Gerät längere Zeit nicht benutzt, entnehmen Sie

bitte die Batterien, um ein „Auslaufen“ zu vermeiden.

• Schließen Sie das Batteriefach.

Haben Sie ein Netzkabel angeschlossen, werden die Batte-

rien automatisch abgeschaltet.

• Ungleiche Batterietypen oder neue und gebrauchte Batterien

dürfen nicht zusammen verwendet werden.

• Batterien gehören nicht in den Hausmüll. Bitte geben Sie

verbrauchte Batterien bei zuständigen Sammelstellen

oder beim Händler ab.

Setzen Sie Batterien keiner hohen Wärme oder dem direkten

Sonnenlicht aus. Werfen Sie Batterien niemals ins Feuer. Es

besteht Explosionsgefahr!

Benutzen Sie für den Kopfhörerbetrieb einen Kopfhörer mit einem

3,5 mm Stereo-Klinkenstecker, den Sie in den PHONES Kopfhö-

reranschluss stecken. Der Lautsprecher wird abgeschaltet.

Mit dem VOLUME / Lautstärkeregler (1), können Sie die ge-

wünschte Lautstärke einstellen.

• Schalten Sie das Gerät ein, indem Sie den Funktionswahl-

schalter (6) auf Position FM stellen. Die Betriebskontroll-

leuchte POWER leuchtet.

• Das Gerät ist außer Betrieb, wenn der Funktionswahl-

schalter (6) in Position STANDBY steht. Die Betriebskont-

rollleuchte POWER erlischt. Ziehen Sie anschließend den

1. Stellen Sie den Funktionswahlschalter (6) auf Position FM.

2. Stimmen Sie mit dem TUNING Regler (2) den gewünschten

3. Bei UKW/FM Betrieb ziehen Sie die Teleskop-Antenne (7)

aus und drehen Sie diese, um den Empfang zu verbessern.

05-TR 824.indd 4 15.06.2010 12:59:41 Uhr5

DEUTSCH Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungstei-

le (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

Lassen Sie kleine Kinder nicht mit Folie spielen.

Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (ein-

schließlich Kinder) mit eingeschränkten physischen, sensori-

schen oder geistigen Fähigkeiten oder mangels Erfahrung

und/oder mangels Wissen benutzt zu werden, es sei denn,

sie werden durch eine für ihre Sicherheit zuständige Person

beaufsichtigt oder erhielten von ihr Anweisungen, wie das

Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gerät spielen.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekenn-

zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle

und Schäden am Gerät zu vermeiden:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche

Verletzungsrisiken auf.

Weist auf mögliche Gefährdungen für das Gerät oder andere

 HINWEIS: Hebt Tipps und Informationen für Sie hervor.

Übersicht der Bedienelemente

1 VOLUME (Lautstärkeregler)

4 Kontrollleuchte POWER

6 Funktionswahlschalter (STANDBY / FM)

9 PHONES Kopfhöreranschluss

10 AC~ Netzanschluss

Inbetriebnahme des Gerätes/Einführung

• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung

• Das Gerät nicht an extrem heißen, kalten, staubigen oder

feuchten Orten verwenden.

• Wählen Sie einen geeigneten Standort für das Gerät.

Geeignet wäre eine trockene, ebene, rutschfeste Fläche, auf

der Sie das Gerät gut bedienen können.

• Achten Sie darauf, dass das Gerät ausreichend belüftet

• Verbinden Sie das beiliegende Netzkabel (siehe ggf. Batte-

riefach (11)) mit einer vorschriftsmäßig installierten Schutz-

kontaktsteckdose 230V / 50Hz und des Netzanschlusses

AC~ (10) an der Rückseite des Gerätes.

• Achten Sie darauf, dass die Netzspannung mit den Anga-

ben auf dem Typenschild übereinstimmt.

(Batterien nicht im Lieferumfang enthalten)

• Öffnen Sie den Batteriefachdeckel (11) auf der Rückseite.

• Legen Sie 6 Batterien des Typs AA/R6 1,5V ein. Achten Sie

auf die richtige Polarität (siehe Batteriefachboden)!

• Wird das Gerät längere Zeit nicht benutzt, entnehmen Sie

bitte die Batterien, um ein „Auslaufen“ zu vermeiden.

• Schließen Sie das Batteriefach.

Haben Sie ein Netzkabel angeschlossen, werden die Batte-

rien automatisch abgeschaltet.

• Ungleiche Batterietypen oder neue und gebrauchte Batterien

dürfen nicht zusammen verwendet werden.

• Batterien gehören nicht in den Hausmüll. Bitte geben Sie

verbrauchte Batterien bei zuständigen Sammelstellen

oder beim Händler ab.

Setzen Sie Batterien keiner hohen Wärme oder dem direkten

Sonnenlicht aus. Werfen Sie Batterien niemals ins Feuer. Es

besteht Explosionsgefahr!

Benutzen Sie für den Kopfhörerbetrieb einen Kopfhörer mit einem

3,5 mm Stereo-Klinkenstecker, den Sie in den PHONES Kopfhö-

reranschluss stecken. Der Lautsprecher wird abgeschaltet.

Mit dem VOLUME / Lautstärkeregler (1), können Sie die ge-

wünschte Lautstärke einstellen.

• Schalten Sie das Gerät ein, indem Sie den Funktionswahl-

schalter (6) auf Position FM stellen. Die Betriebskontroll-

leuchte POWER leuchtet.

• Das Gerät ist außer Betrieb, wenn der Funktionswahl-

schalter (6) in Position STANDBY steht. Die Betriebskont-

rollleuchte POWER erlischt. Ziehen Sie anschließend den

1. Stellen Sie den Funktionswahlschalter (6) auf Position FM.

2. Stimmen Sie mit dem TUNING Regler (2) den gewünschten

3. Bei UKW/FM Betrieb ziehen Sie die Teleskop-Antenne (7)

aus und drehen Sie diese, um den Empfang zu verbessern.

Zum Anschluss von analogen Wiedergabegeräte. Über diese

Buchse können Sie auch den Ton anderer Wiedergabegeräte

wie MP3-Player, CD-Player usw. über den Lautsprecher hören.

1. Stellen Sie den Funktionswahlschalter (6) auf FM. Das

Gerät schaltet automatisch in den AUX IN Betrieb.

2. Schließen Sie bitte das externe Gerät, mit einem 3,5 mm

Stereo-Klinkenstecker, an die AUX IN Buchse (8) an. Der

Radio-Ton wird abgeschaltet.

3. Über den Lautsprecher hören Sie die Tonwiedergabe aus

dem externen Gerät. Mit dem VOLUME Lautstärkeregler (1)

können Sie die Lautstärke verändern.

4. Die weitere Vorgehensweise entnehmen Sie bitte der Bedie-

nungsanleitung der externen Tonquelle.

Stellen Sie die Lautstärke des externen Gerätes auf eine

hörgerechte Lautstärke.

• Verwenden Sie keine scharfen Zusatzmittel! Diese können

das Gehäuse beschädigen!

• Achten Sie darauf, dass keine Feuchtigkeit, bzw. Flüssig-

keit in das Gerät eindringt!

• Ziehen Sie vor der Reinigung den Netzstecker.

• Reinigen Sie das Gerät nur mit einem weichen, trockenen

• Äußere Flecken können Sie mit einem leicht feuchten Tuch,

ohne Zusatzmittel, abwischen.

• Wischen Sie mit einem trockenen, weichen Tuch nach!

Spannungsversorgung:

Netzbetrieb: 230 V, 50 Hz

Batteriebetrieb: 6 x 1,5 V AA/R6

Leistungsaufnahme: 4 W Schutzklasse: ΙΙ

Nettogewicht: 0,59 kg

Frequenzbereiche: UKW / FM 88 ~ 108 MHz

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma Clatronic International GmbH, dass sich

das Gerät TR 824 in Übereinstimmung mit den grundlegenden

Anforderungen, der europäischen Richtlinie für elektromagneti-

sche Verträglichkeit (2004/108/EG) und der Niederspannungs-

richtlinie (2006/95/EG) bendet.

05-TR 824.indd 5 15.06.2010 12:59:42 Uhr6

DEUTSCH Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung

des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren

wir beim Kauf durch Unternehmer für das Gerät eine Garan-

Die Garantiezeit für Verbraucher reduziert sich auf 12 Mo-

nate, sofern sie ein zur gewerblichen Nutzung geeignetes

Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der Kauf

des Geräts in Deutschland bei einem unserer Vertragshänd-

ler sowie die Übersendung einer Kopie des Kaufbelegs und

dieses Garantiescheins an uns.

Bendet sich das Gerät zum Zeitpunkt des Garantiefalls im

Ausland, muss es auf Kosten des Käufers uns zur Erbrin-

gung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit

uns gegenüber schriftlich angezeigt werden. Besteht der

Garantieanspruch zu Recht, entscheiden wir, auf welche Art

der Schaden/Mangel behoben werden soll, ob durch Repa-

ratur oder durch Austausch eines gleichwertigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, unsach-

gemäßer Behandlung oder normaler Abnutzung des Geräts

beruhen. Garantieansprüche sind ferner ausgeschlossen für

leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunst-

stoff. Schließlich sind Garantieansprüche ausgeschlossen,

wenn nicht von uns autorisierte Stellen Arbeiten an dem

5. Durch Garantieleistungen wird die Garantiezeit nicht verlän-

gert. Es besteht auch kein Anspruch auf neue Garantieleis-

tungen. Diese Garantieerklärung ist eine freiwillige Leistung

von uns als Hersteller des Geräts. Die gesetzlichen Gewähr-

leistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz

und Minderung) werden durch diese Garantie nicht berührt.

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufwei-

sen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung

über unser SLI (Service Logistik International) Internet-Service-

Sie können sich dort direkt anmelden und erhalten alle Informa-

tionen zur weiteren Vorgehensweise Ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach

Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den

Bearbeitungsablauf Ihrer Reklamation auf unserem Servicepor-

tal online verfolgen.

Alternativ können Sie uns den Servicefall per E-Mail

hotline@clatronic.de

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße,

Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit

vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren

benötigen wir die Typenbezeichnung des reklamierten Gerä-

tes, eine kurze Fehlerbeschreibung, das Kaufdatum und den

Händler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns

einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen

Aufkleber nur noch auf die Verpackung Ihres gut verpackten Ge-

rätes zu kleben und das Paket bei der nächsten Annahmestelle

der Deutschen Post / DHL abzugeben. Der Versand erfolgt für

Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kas-

senbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbe-

Ohne den Garantienachweis (Kaufbeleg) kann Ihre Rekla-

mation nicht kostenfrei bearbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres

Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf

Clatronic International GmbH Industriering Ost 40

D-47906 Kempen/Germany

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgese-

henen Sammelstellen und geben dort Ihre Elektrogeräte ab, die

Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche

Entsorgung, auf die Umwelt und die menschliche Gesundheit

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum

Recycling und zu anderen Formen der Verwertung von Elektro-

und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie

über Ihre Kommunen oder die Gemeindeverwaltungen.

Algemene veiligheidsinstructies

NEDERLANDS Alternativ können Sie uns den Servicefall per E-Mail

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße,

Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit

vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren

benötigen wir die Typenbezeichnung des reklamierten Gerä-

tes, eine kurze Fehlerbeschreibung, das Kaufdatum und den

Händler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns

einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen

Aufkleber nur noch auf die Verpackung Ihres gut verpackten Ge-

rätes zu kleben und das Paket bei der nächsten Annahmestelle

der Deutschen Post / DHL abzugeben. Der Versand erfolgt für

Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kas-

senbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbe-

Ohne den Garantienachweis (Kaufbeleg) kann Ihre Rekla-

mation nicht kostenfrei bearbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres

Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf

Clatronic International GmbH Industriering Ost 40

D-47906 Kempen/Germany

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgese-

henen Sammelstellen und geben dort Ihre Elektrogeräte ab, die

Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche

Entsorgung, auf die Umwelt und die menschliche Gesundheit

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum

Recycling und zu anderen Formen der Verwertung von Elektro-

und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie

über Ihre Kommunen oder die Gemeindeverwaltungen.

Algemene veiligheidsinstructies

05-TR 824.indd 8 15.06.2010 12:59:44 Uhr9

05-TR 824.indd 9 15.06.2010 12:59:45 Uhr10

05-TR 824.indd 10 15.06.2010 12:59:46 Uhr11

05-TR 824.indd 11 15.06.2010 12:59:47 Uhr12

05-TR 824.indd 12 15.06.2010 12:59:48 Uhr13

05-TR 824.indd 13 15.06.2010 12:59:48 Uhr14

05-TR 824.indd 14 15.06.2010 12:59:49 Uhr15

05-TR 824.indd 15 15.06.2010 12:59:49 Uhr16

05-TR 824.indd 16 15.06.2010 12:59:50 Uhr17

05-TR 824.indd 17 15.06.2010 12:59:51 Uhr18

05-TR 824.indd 21 15.06.2010 12:59:53 Uhr22

05-TR 824.indd 23 15.06.2010 12:59:55 Uhr24

05-TR 824.indd 24 15.06.2010 12:59:57 Uhr25

05-TR 824.indd 25 15.06.2010 12:59:58 Uhr26

05-TR 824.indd 27 15.06.2010 12:59:59 Uhr05-TR 824.indd 28 15.06.2010 12:59:59 Uhr05-TR 824.indd 29 15.06.2010 12:59:59 UhrD-47906 Kempen/Germany · Industriering Ost 40

05-TR 824.indd 30 15.06.2010 13:00:00 Uhr
