BEDIENUNGSANLEITUNG 800M² 18V STERWINS

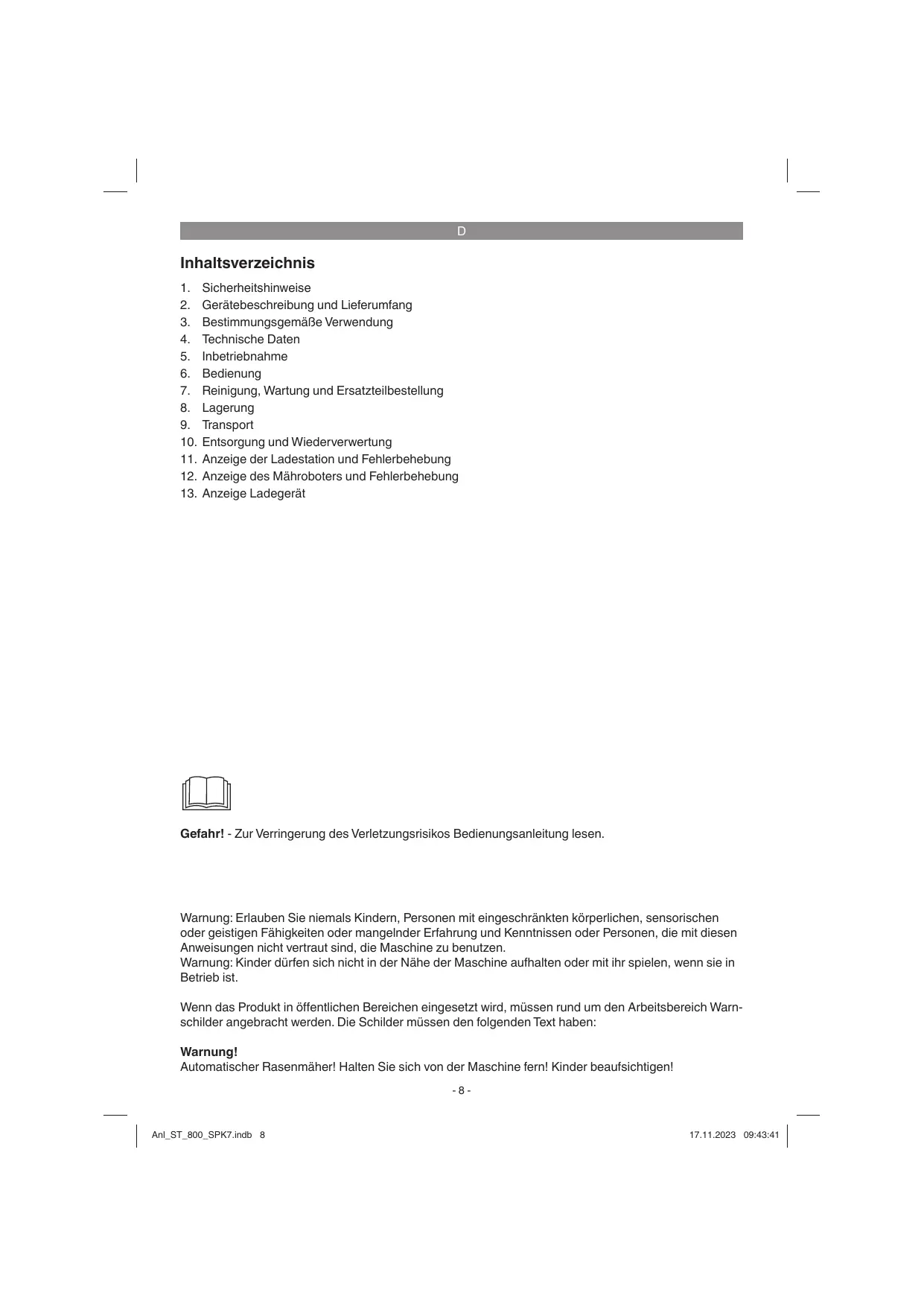

1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. BestimmungsgemäBe Verwendung 4. Technische Daten 5. Inbetriebnahme 6. Bedienung

7. Reinigung, Wartung und Ersatzteilbestellung 8. Lagerung

10. Entsorgung und Wiederverwertung

11. Anzeige der Ladestation und Fehlerbehebung 12. Anzeige des Mähroboters und Fehlerbehebung 13. Anzeige Ladegerät

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.

Wamung: Erlauben Sie niemals Kindern, Personen mit eingeschränkten kôrperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen oder Personen, die mit diesen Anweisungen nicht vertraut sind, die Maschine zu benutzen.

Warung: Kinder dürfen sich nicht in der Nähe der Maschine aufhalten oder mit ihr spielen, wenn sie in Betrieb ist.

Wenn das Produkt in ôffentlichen Bereichen eingesetzt wird, müssen rund um den Arbeitsbereich Warn- schilder angebracht werden. Die Schilder müssen den folgenden Text haben:

Warnung! Automatischer Rasenmäher! Halten Sie sich von der Maschine fer! Kinder beaufsichtigen!

Anl_ST_800_SPK7.indb 8 17.11.2023 09:43:41

Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin-

weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit

zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Untälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen!

Lesen Sie alle Sicherheitshinweise, Anwei- sungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen kônnen elekt- rischen Schlag, Brand und/oder schwere Verlet- Zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunt auf.

Erklärung der verwendeten Symbole

À. WARNUNG - Vor Betrieb der Maschine die Bedienungsanleitung durchlesen!

sprechenden Sicherheitsabstand einhalten!

WARNUNG - Vor der Durchführung von

Arbeiten an der Maschine oder vor dem

Anheben der Maschine Sperrvorrichtung be-

tätigen! ACHTUNG - Rotierende Messer nicht

WARNUNG - Nicht auf der Maschine mitfah- ren! ACHTUNG - Rotierende Messer nicht berühren!

Schutzklasse Il (Doppelisolierung). Lagerung der Akkus nur in trockenen Räu- men mit einer Umgebungstemperatur von +10°C - +40°C. Akkus nur in geladenem Zu- stand lagern (mind. 40% geladen).

… Schutzklasse III Trâge Sicherung 2 À

Nur für den Gebrauch in trockenen Räumen. WARNUNG: Zum Laden der Batterie nur das abnehmbare Netzteil NT24/1 À / PS24/1 À

WARNUNG - Beim Betrieb der Maschine ent-

benutzen, das mit diesem Gerät geliefert wur- de. K._ Garantierter Schalleistungspegel

Achtungl Ziehen Sie während eines Gewitters den Netzste- cker und trennen Sie den Begrenzungsdraht von der Ladestation.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1/2) Mähroboter Bedienfeld STOP-Taste/Entriegelungstaste der Displayabdeckung Schnitthôhenverstellung Regensensor Tragegriff Hauptschalter Hinterrad Akkufachdeckel

. Befestigungsschraube

. Sechskantschlüssel

. Lineal (zum Heraustrennen)

2.2 Lieferumfang und Auspacken Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufsstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung. + Ofinen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

+ Entfernen Sie das Verpackungsmaterial so-

wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

+ Überprüfen Sie, ob der Lieferumfang vollstän- digist.

+ Kontrollieren Sie das Gerät und die Zubehôr- teile auf Transportschäden.

+ Bewahren Sie die Verpackung nach Môglich- Keit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Lieferumfang, Montagematerial und Zubehôr (teilweise nicht im Lieferumfang enthalten): Den Lieferumfang entnehmen Sie bitte dem bei gelegten Informationsblatt zum Lieferumfang.

+ Netzteil(-kabel) + Ladestation

+ Befestigungsschrauben (4 Stück) + Ersatzklingen

Sechskantschlüssel Akku

Lineal (zum Heraustrennen) Originalbetriebsanleitung Sicherheitshinweise

Benôtigte Hilfsmittel {nicht im Lieferumfang enthalten) + Hammer

+ Wasserwaage (optional)

3. BestimmungsgemäBe Verwendung

Der Mähroboter ist für die private Benutzung im Haus- und Hobbygarten geeignet und aus- schlieBlich für das Mähen von Rasentlächen bestimmi.

Die Maschine darf nur nach ihrer Bestimmung

verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge-

Anl_ST_800_SPK7.indb 10

mäB. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäB nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übemehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Spannun Motordrehzah Schutzart … Schutzklasse Gewicht . Schnittbreite . Anzahl der Klingen. Max. Steigung. Schallleistungspegel L,, Unsicherheit K… Schnithähenverstellung …. 20-60 mm; stufenlos Zulässige Länge des Begrenzungsdrahtes...

Begrenzungsdrahtkabelantenne Betriebsfrequenzband: Maximale Sendeleistung

0-148,5 KHz -67,05 dBuA/m

Netzteil Eingangsspannung: Ausgangsspannung Ausgangsstrom: Schutzklasse:

100-240 V - 50 /60 Hz

Die Geräuschwerte wurden entsprechend den Normen EN ISO 3744:1995 und ISO 11094: 1991 ermittelt.

Warnung! Dieses Gerät erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beein- trächtigen. Um die Gefahr von ernsthaften oder tédlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller

vom medi chen Implantat zu konsultie- ren, bevor das Gerät bedient wird.

Lesen Sie die gesamte Betriebsanleitung, be- vor Sie mit der Installation des Mähroboters beginnen. Die Qualität der Installation wirkt sich darauf aus, wie gut später der Mährobo- ter arbeitet.

5.1 Funktionsprinzip

Der Mähroboter wähit seine Richtung zufällig. Der Garten wird dabei komplett gemäht, indem der Mähroboter alle Bereiche innerhalb der vom Begrenzungsdraht (18) eingeschlossenen Fläche bearbeitet. Sobald der Mähroboter einen korrekt installierten Begrenzungsdraht (18) erkennt, dreht der Mähroboter um und fähr in eine andere Rich- tung innerhalb des Bereichs. Alle Bereiche, die Sie innerhalb der Fläche schützen môchten —z. B. Gartenteiche, Bäume, Môbel oder Blumenbeete — müssen auch mit dem Begrenzungsdraht (18) abgegrenzt werden. Der Begrenzungsdraht (18) muss einen abgeschlossenen Kreis bilden. Falls der Mähroboter innerhalb des Mähbereichs auf ein Hindernis trifft, fährt er rückwärts und mäht in eine andere Richtung weiter (Bild 3).

Der Mähroboter ist mit mehreren Sicherheitssen-

+ Hebesensor: Falls der Mähroboter von hinten um mehr als 30° vom Boden angehoben wird, oder ein Vorderrad (12) den Bodenkontakt verliert, werden der Mähroboter und die Rotation der Kiingen (10) sofort gestoppt.

+ Neigungssensor: Falls der Mähroboter sich stark in eine Rich- tung neigt, werden der Mähroboter und die Rotation der Klingen (10) sofort gestoppt.

+ Hindernissensor: Der Mähroboter erkennt Hindernisse auf sei- nem Weg. Wenn der Mähroboter mit einem Hindernis kollidiert, wird der Mähroboter sofort gestoppt und fährt rückwärts weg vom Hindernis.

+ Regensensor: Der Mähroboter ist mit einem Regensensor (6) ausgestattet, um zu verhindern, dass der Mähroboter im Regen arbeitet. Der Mährobo- ter kehrt zur Ladestation (19) zurück, wenn

Regen erkannt wird, und wird dort komplett aufgeladen. Nachdem der Regensensor (5) wieder getrocknet ist, bleibt der Mähroboter zwei weitere Stunden in der Ladestation (19). Erst dann nimmt er die Arbeit wieder auf, so- fer er sich noch in einem aktiven Zeitfenster befindet. Ist der Regensensor (5) aktiviert, (empfohlen, um den Rasen zu schonen) so istim Display (0) eine helle Wolke zu sehen. Hat der Sensor ausgelôst, erscheint eine dunkle Wolke mit Regentropfen. SchlieBen Sie die beiden Metallsensoren nicht mit Me- tall oder einem anderen leitähigen Material kurz. Dies beeinträchtigt die korrekte Funktion des Mähroboters.

5.3 Vorbereitung Fertigen Sie zuerst eine Skizze Ihres Rasens an. Zeichnen Sie auch Hindernisse mit ein und erstel- len Sie einen Plan, wie Sie diese schützen môch- ten. Dadurch wird es einfacher, eine gute Position für die Ladestation (19) zu finden und den Be- grenzungsdraht (18) um Büsche, Blumenbeete, etc. zu verlegen (Bild 4). Bei einer Rasenhôhe über 60 mm muss der Rasen gekürzt werden, um den Mähroboter nicht übermäBig zu belasten und die Betriebseffizienz zu beeinträchtigen. Verwen- den Sie dazu einen konventionellen Rasenmäher oder einen Trimmer.

Es wird empfohlen, den Rasen an der Stelle, an der der Begrenzungsdraht verlegt werden soll, mit einem handelsüblichen Rasenmäher bis auf 30 mm zu mähen, damit der Draht richtig auf dem Boden liegt.

Räumen Sie alle losen Gegenstände vom Rasen, welche durch den Mähroboter beschädigt wer- den kônnen oder den Mähroboter beschädigen kônnen.

Halten Sie folgende Werkzeuge bereit: Hammer, Zange, Abisolierzange und Wasserwaage (opti- onal).

Montage des Akkus Für den Betrieb des Mähroboters wird ein Akku A) der Power-X-Change-Serie benëtigt. Ach- tung Der Akku (A) kann je nach Modellvariante nicht im Lieferumtang Ihres Mähroboters enthal- ten sein.

Ôffnen Sie den Akkufachdeckel (9). Drücken Sie die Rasttaste des Akkus (A) und schieben Sie den Akku (A) in die dafür vorgesehene Akkuaut- nahme. SchlieBen Sie den Akkufachdeckel (9) und achten Sie auf korrektes Einrasten (Bild 10). Zum Entiernen des Akkus (A) ôffnen Sie den Ak- kufachdeckel (9). Drücken Sie die Rasttaste des

TE Anl_ST_800_SPK7.ndb 11

Akkus (A) und ziehen Sie den Akku (A) heraus.

5.4 Ladestation 5.4.1 Standort der Ladestation

Ermitteln Sie zunächst den besten Standort für die Ladestation (19). Es wird eine AuBensteck- dose benëtigt, welche permanent Strom liefert, damit der Mähroboter immer funktioniert. Die La- destation (19) muss auf einer ebenen Oberfläche auf Hôhe der Grasnarbe platziert werden. Achten Sie darauf, dass der Bereich flach und trocken ist. Wählen Sie einen Platz im Schatten aus, da der Akku am besten in einer kühlen Umgebung geladen wird. Achten Sie zusätzlich darauf, dass der Begrenzungsdraht mindestens 2 m vor der Ladestation (19) und 1m hinter der Ladestation gerade verlegt wird (Bild 5a). Kurven direkt vor der Ladestation (19) kônnen zu Schwierigkeiten beim Andocken zum Ladevorgang führen.

5.4.2 Lokalisierung der Ladestation Wenn der Akku fast leer ist, kehrt der Mähroboter zur Ladestation (19) zurück, indem er dem Be- grenzungsdraht (18) gegen den Uhrzeigersinn bis zur Ladestation (19) folgt. Achten Sie deshalb darauf, die Ladestation (19) korrekt ausgerichtet zu platzieren (Bild 5b).

5.4.3 Anschluss der Ladestation an das Netz- teil

1... Bevor Sie die Ladestation (19) mit der Strom- versorgung verbinden, stellen Sie sicher, dass die Netzspannung 100-240 V bei 50/60 Hz beträgt.

2. Verbinden Sie das Netzteil (13) direkt mit einer Steckdose. Nutzen Sie das Kabel für keine andere Anwendung.

3. Verwenden Sie kein beschädigtes Netzteil (13). Wenden Sie sich bei Schäden an Ka- beln oder am Netzteil (13) sofort zum Aus- tausch an einen autorisierten Fachmann.

4. Laden Sie den Mähroboter nicht in feuchter Umgebung auf. Laden Sie den Mähroboter nicht bei Temperaturen über 40 °C oder unter 5 °C auf.

5. Halten Sie den Mähroboter und das Netzteil (13) fer von Wasser, Wärmequellen und Chemikalien. Halten Sie das Kabel des Netz- teils (13) fern von scharfen Kanten, um Schä- den zu vermeiden.

6. Verbinden Sie das Netzteil (13) mit der Lade- station (19) (Bild Sc).

Installieren Sie die Ladestation nicht auf einem

von der Hauptfläche abgetrennten Gebiet, da der

Roboter sonst den Weg zurück nicht findet.

Anl_ST_800_SPK7.ndb 12

Um den Akku des Mähroboters bereits während der Installation zu laden, schalten Sie den Mähro- boter zunächst über den Hauptschalter (7) ein und stellen Sie den Mähroboter in die Ladestation (19).

5.4.4 Informationen zum Ladevorgang Der Mähroboter kehrt in einer der folgenden Situ- ationen zur Ladestation (19) zurück:

Sie senden den Mähroboter manuel zurück. Der Akkuladezustand sinkt auf unter 30 %. Die tägliche Arbeitszeit ist zu Ende.

Der Regensensor hat ausgelôst.

Der Mähroboter ist überhitzt.

Der Modus ,Kantenmähen“ bzw. ,Spotmo- wing" wurde auBerhalb des eingestellten Ar- beitstensters gestartet und vom Mähroboter abgeschlossen.

Dabei fährt der Mähroboter entlang des Begren- zungsdrahtes (18) selbstständig bis zur Ladesta- tion (19).

Wenn der Mähroboter zurück zur Ladestation (19) fährt, sucht er sich den Begrenzungsdraht (18) und fährt im Gegenuhrzeigersinn am Begren- zungsdraht (18) entlang.

Während des Ladevorgangs des Akkus leuchtet die LED-Anzeige (21) an der Ladestation (19) rot. Leuchtet die LED-Anzeige (21) an der Lade- station (19) grün, zeigt dies an, dass der Akku vollständig geladen ist. Nach dem vollständigen Aufladen nimmt der Mähroboter die Arbeit wieder auf, oder bleibt bis zum nächsten Arbeitszeitfens- ter in der Ladestation (19).

Sollte sich beim Zurückfahren zur Ladestation (19) ein Hindernis auf dem Begrenzungsdraht (18) befinden, bleibt der Mähroboter nach meh- reren Versuchen vor dem Hindernis stehen und kann nicht zurück zur Ladestation (19) gelangen. Entfernen Sie alle Hindernisse auf dem Begren- zungsdraht (18).

Falls die Temperatur des Akkus 45 °C überschrei- tet, wird der Ladevorgang abgebrochen, um Schäden am Akku zu vermeiden. Nachdem die Temperatur wieder gesunken ist, wird der Lade- vorgang automatisch fortgesetzt.

Falls die Temperatur der Steuerung des Mährobo- ters 65 °C überschreitet, kehrt der Mähroboter in die Ladestation (19) zurück. Nachdem die Tempe- ratur wieder gesunken ist, wird die Arbeit entspre- chend der Einstellungen wiederaufgenommen. Falls der Akku leer wird, bevor der Mähroboter zur Ladestation (19) zurückkehrt, kann der Mährobo- ter nicht mehr gestartet werden. Bringen Sie den Mähroboter zurück zur Ladestation (19) und las-

sen Sie den Hauptschalter (7) eingeschaltet. Der Mähroboter wird automatisch aufgeladen.

5.5 Begrenzungsdraht ACHTUNGI! Durchtrennte Begrenzungsdrähte und Folgeschäden unterliegen nicht der Ga- rantiel

5.5.1 Verlegung des Begrenzungsdrahtes Der Begrenzungsdraht (18) kann sowohl auf dem Boden als auch im Boden verlegt werden. Bei hartem oder trockenem Boden Kônnen die Be- festigungshaken (14) beim Einschlagen brechen. Bewässern Sie den Rasen vor der Installation des Begrenzungsdrahtes, wenn der Boden sehr trocken ist.

+ _ Installation auf dem Boden Legen Sie den Begrenzungsdraht (18) fest auf den Boden und befestigen Sie ihn mit den beiliegenden Befestigungshaken (14), wenn Sie den Rasen später nicht vertikutieren oder lüften mêchten. Die Position des Be- grenzungsdrahtes kônnen Sie in den ersten Wochen der Nutzung des Mähroboters noch anpassen. Nach einiger Zeit wird der Begren- zungsdraht jedoch vom Gras überwachsen sein und nicht mehr zu sehen sein. Instal- lieren Sie den Begrenzungsdraht mit einem maximalen Abstand von 1 m zwischen den Befestigungshaken (14). Verringern Sie den Abstand zwischen den Befestigungshaken an unebenen Stellen des Rasens. Vermeiden Sie Situationen bei denen der Draht nicht am Boden aufliegt. Stellen Sie sicher, dass der Begrenzungsdraht durch den Mähroboter nicht durchtrennt werden kann.

+ _ Installation im Boden Graben Sie den Begrenzungsdraht bis zu 5 cm tief ein. Dadurch wird das Beschädigen des Begrenzungsdrahtes (18) beispielsweise beim Vertikutieren oder Lüften verhindert.

Hinweis! Reservieren Sie 1m Draht am hinteren Ende der Ladestation, um spätere Korrekturen durchfüh- ren zu kônnen. Achten Sie darauf, dass Sie die Überlänge auBerhalb der Rasenfläche verlegen. Kreuzen Sie die Drähte nicht.

5.5.2 Engstellen Falls die Rasenfläche eine Engstelle enthält, kann Ihr Mähroboter darin arbeiten, solange der Korri-

dor eine Breite von mindestens 1,4 m (80 cm zwi- schen den Begrenzungsdrähten) und eine Länge

Anl_ST_800_SPK7.indb 13

von max. 8 m hat (Bild 3).

5.5.3 Abstand zur Gartengrenze Wenn sich der Mähroboter einem Begrenzungs- draht (18) nähert, wird dieser durch die Sen- soren vomne im Mähroboter erkannt. Bevor der Mähroboter allerdings umdreht, überfährt er den Begrenzungsdraht (18) um bis zu 30 cm. Berück- sichtigen Sie dies bei der Planung des Mähbe- reichs (Bild 62).

5.5.4 Verlegen des Drahtes an Ecken Vermeiden Sie, dass Sie den Begrenzungsdraht (18) an den Ecken in einem rechten Winkel (90°) verlegen. Um sicherzustellen, dass der Mähro- boter nicht zu weit über den Begrenzungsdraht (18) hinaustährt, veregen Sie stattdessen den Begrenzungsdraht (18) wie abgebildet in Bild 6b.

5.5.5 Berechnung der Steigung des Rasens Der Mähroboter kann Steigungen von bis zu

35% überwinden. Vermeiden Sie deshalb stei- lere Steigungen. Die Steigung lässt sich mit der überwundenen Hôhe über die Distanz bestimmen (Bild 6c).

Beispiel: a/b = 35 cm/100 cm = 35 %

5.5.6 Installation des Begrenzungsdrahts an Steigungen

An Steigungen kann der Mähroboter besonders

durch nasses Gras ins Rutschen kommen und

dadurch den Begrenzungsdraht (18) überfahren.

Daher wird empfohlen auf folgenden Punkte zu

+ Am oberen Teil eines Hangs sollte der Be- grenzungsdraht (18) nicht an Steigungen über 35 % installiert werden. Halten Sie hier den Abstand von 30 cm zu Hindernissen und Rasenkanten ein.

+ Amunteren Teil eines Hangs sollte der Be- grenzungsdraht (18) nicht an Steigungen über 17 % installiert werden. Halten Sie hier den Abstand von 40 cm zu Hindernissen und Rasenkanten ein.

5.5.7 Fahrwege und geptlasterte Gehwege

+ Trennen Sie erhôhte Gehwege, Flächen mit Schotter oder Rindenmulch, tieferliegende Beete oder ähnliche Gebiete ab. Verlegen Sie den Begrenzungsdraht (18) in einem Abstand von mindestens 30 cm (Bild 6e und 6g).

+ Mit der Grasnarbe bündig verlaufende Geh- wege müssen nicht abgetrennt werden, da diese vom Mähroboter einfach überfahren werden kônnen. Der Begrenzungsdraht (18)

darf auch über Gehwege verlegt werden (Bild 6f und 6g).

5.5.8 Begrenzungsinseln Schützen Sie Hindernisse im Mähbereich durch das Anlegen von Begrenzungsinseln. Dadurch kann eine Kollision mit empfindlichen Objekten, Gartenteichen, Bäumen, Môbeln, Blumenbeeten etc. verhindert werden (Bild 6h und Gi).

+ Rollen Sie den Begrenzungsdraht (18) von den Rändern zu den zu schützenden Objek- ten hin aus.

+ Fixieren Sie den Begrenzungsdraht (18) mit Befestigungshaken (14) im Uhrzeigersinn um das zu schützende Objekt. Achten Sie darau mit dem Begrenzungsdraht einen Abstand von 30cm zum zu schützenden Objekt zu ha- ben.

+ Zwischen Hindermisse und dem äuBeren Begrenzungskabel sollte ein Abstand von mindestens 0,8 m eingehalten werden.

+ Umzäunen Sie die Begrenzungsinseln kom- plett und führen Sie den Begrenzungsdraht (18) zu dem Punkt zurück, an dem Sie den Rand des Rasens verlassen haben.

+ Der Abstand zwischen Begrenzungsinseln sollte mindestens 0,8 m betragen. Verbinden Sie andernfalls die Objekte zu einer gemein- samen Begrenzungsinsel (Bild 6h).

+ Der Begrenzungsdraht (18), hin zur und weg von der Begrenzungsinsel sollte parallel und sehr nah beieinander verlegt werden. - Ach- tung! Begrenzungsdrähte (18) dürfen sich nicht kreuzen! - Fixieren Sie dazu die parallelen Begrenzungsdrähte (18) gemein- sam mit denselben Befestigungshaken (14) auf dem Boden (Bild Gi).

+ Der Mähroboter wird im Mähbereich die beiden parallelen Begrenzungsdrähte (18) überfahren, jedoch an einfach ausgelegten Begrenzungsdrähten (18) wird der Mährobo- ter stoppen.

+ Hindernisse mit einer Hôhe über 10 cm (Bild 6j) Feste Hindernisse mit einer Hôhe über 10 cm, z. B. Bäume, Wände, Zäune, Garten- môbel etc., werden von den Kollisionssen- soren erkannt. Kollidiert der Mähroboter mit einem Hindernis, stoppt dieser, schaltet das Mähwerk ab, fährt rückwärts und dreht, um den Mähvorgang in eine andere Richtung fortzusetzen. Weiche, instabile und wertvolle Hindernisse müssen durch eine Begren-

Anl_ST_800_SPK7.indb 14

zungsdrahtinsel geschützt werden.

+ Steine und niedrige Hindernisse Steine, Felsen und niedrige Hindernisse un- ter 10 cm im Mähbereich müssen geschützt werden, da sie durch den Mähroboter sonst überfahren werden kônnen. Andernfalls kann es zu Beschädigung und Blockierung des Mähroboters kommen.

+ Bäume (Bild 6k) Bäume werden durch den Mähroboter wie Hindernisse behandelt. Sollten allerdings Baumwurzeln mit einer Hôhe von weniger als 10 cm aus dem Boden hervorstehen, sollte dieser Bereich geschützt werden. Dies ver- hindert, dass Schäden an den Wurzeln sowie am Mähroboter auftreten. Halten Sie zwi- schen dem Begrenzungsdraht (18) und dem Hindernis einen Abstand von mindestens 30 cmein.

5.5.10 Haupt- und Nebenfläche (Bild 61) Als Nebentläche (B) wird ein Arbeitsbereich bezeichnet, der nicht direkt mit der Hauptiläche A), z.B. über eine Rasenfläche oder einen Weg, verbunden ist. Um eine separate Nebentläche (B) zu erstellen, verlegen Sie den Begrenzungsdraht (18) von der Hauptiläche (A) zur Nebentläche (B) und wieder zurück. Der Begrenzungsdraht (18) zur und von der Nebentläche (B) sollte parallel und sehr nah beieinander verlegt werden. - Ach- tung! Begrenzungsdrähte (18) dürfen sich nicht kreuzen! - Fixieren Sie dazu die parallelen Begrenzungsdrähte (18) gemeinsam mit densel- ben Befestigungshaken (14) auf dem Boden.

Um die Nebenfläche (B) mähen zu kônnen, müs- sen Sie den Mähroboter manuell in die Nebentlä- che (B) tragen. Starten Sie dort das gewünschte Mähprogramm und wählen Sie im Untermenü .Nebenfläche“ aus (siehe ,Einstellungen des Mähroboters*). Der Mähroboter wird in der Ne- benfläche (B) nicht versuchen den Begrenzungs- draht (18) in Richtung der Ladestation (19) zu folgen, wenn der Akkuladezustand niedrig ist.

5.6 Verbinden der Ladestation SchlieBen Sie die Verlegung des kompletten Be- grenzungsdrahtes (18) ab, bevor Sie diesen mit der Ladestation verbinden. Reservieren Sie an beiden Enden zusätzlich 1 m Begrenzungsdraht (18), um spätere Anpassungen durchführen zu kônnen.

Isolieren Sie den Begrenzungsdraht (18) an den Enden zum Anschluss an die Ladestation (19) auf einer Länge von 10 bis 15 mm mit einer Abisolier- zange ab.

Ziehen Sie den Netzstecker, bevor Sie den Begrenzungsdraht (18) an der Ladestation (19) anschlieBen. Der zur Vorderseite der Ladesta- tion (19) verlegte Begrenzungsdraht (18) muss über die Kabelhalterungen an der Unterseite der Ladestation (19) nach hinten verlegt werden. Verbinden Sie diesen Begrenzungsdraht (18) mit dem linken, schwarzen Anschluss. AnschlieBend führen Sie den hinteren Begrenzungsdraht (18) durch das Loch (Zugentlastung) im Anschluss- bereich und verbinden diesen mit dem rechten, roten Anschluss (Bild 7a).

Der Roboter muss dann manuel in die Ladestati- on zurückgebracht werden, um sich aufzuladen.

Achtung! Begrenzungsdrähte (18) dürfen sich nicht kreuzen!

Stellen Sie anschlieBend die Verbindung mit der Stromversorgung her. Die LED-Anzeige (21) an der Ladestation (19) sollte nach der korrekten Installation konstant grün leuchten. Wenn die LED nicht leuchtet, prüfen Sie zunächst die An- schlüsse. Falls die LED zwar leuchtet, aber nicht konstant grün, lesen Sie die Tabelle ,Anzeige La- destation und Fehlerbehebung" am Ende dieser Betriebsanleitung.

5.7 Einschalten und Prüfen der Installation Sobald die LED-Anzeige (21) an der Ladestation (19) grün leuchtet, ist der Mähbereich für den Mähroboter bereit. Bitte stellen Sie zuerst sicher, dass die Befestigungshaken (14) am Begren- zungsdraht (18) Komplett eingeschlagen sind. Stellen Sie den Mähroboter ca. 3m hinter der Ladestation (19) vor den Begrenzungsdraht (18). Dabei sollte der Mähroboter in einem 90° Winkel dem Begrenzungsdraht (18) zugewandt stehen (Bild 7b). Schalten Sie den Hauptschalter (7) ein (ON) (Bild 8).

Entsperren Sie den Mähroboter mit Hilfe der PIN (siehe Kapitel ,Sperrvorrichtung / PIN). Drücken Sie die Taste ,MODE* (52). Wählen Sie anschlie- Bend mit den Navigationstasten (55) den Punkt zur Ladestation* und bestätigen Sie mit der Taste OK" (56).

Drücken Sie die Taste , START" (53) und schlie- Ben Sie anschlieBend die Displayabdeckung. Jetzt folgt der Mähroboter dem Begrenzungs- draht (18) gegen den Uhrzeigersinn. Beobachten Sie den Mähroboter während der kompletten Fahrt entlang des Begrenzungsdrahtes (18), bis dieser wieder in der Ladestation (19) steht. Sollte der Mähroboter an manchen Stellen Probleme haben, korrigieren Sie gegebentalls den Begren-

Anl_ST_800_SPK7.indb 15

zungsdraht (18) und wiederholen Sie den Vor- gang. Der Akku des Mähroboters wird nun voll- ständig geladen. Falls Probleme beim Andocken bestehen, kann es sein, dass Sie die Ladestation (19) seitlich neu positionieren müssen, bis das Andocken ohne Probleme funktioniert.

Mit der roten STOP-Taste (3) Kônnen Sie den Mähroboter jederzeit anhalten. Nach dem Be- tätigen der STOP-Taste (3) wird der Mähroboter gestoppt und wartet auf weitere Anweisungen.

5.8 Befestigung der Ladestation Nachdem die ordnungsgemäBe Funktion des Mähroboters gewährleistet ist und eine passende Position für die Ladestation (19) gefunden wurde, muss die Ladestation (19) mit den Befestigungs- schrauben (15) fixiert werden. Schrauben Sie die Befestigungsschrauben (15) mit dem Sechskant- schlüssel (22) komplett in den Boden (Bild 7c).

5.9 Akku-Kapazitätsanzeige Drücken Sie auf den Schalter für Akku-Kapazi- tätsanzeige. Die Akku-Kapazitätsanzeige signali- siert Innen den Ladezustand des Akkus anhand von 3 LEDs (Bild 13b).

Alle 3 LED's leuchten: Der Akku ist voll aufgeladen.

2 oder 1 LED(‘s) leuchten Der Akku verfügt über ausreichende Restladung.

1 LED blinkt: Der Akku ist leer, laden Sie den Akku auf.

Alle LED’ blinken: Die Temperatur des Akkus ist unterschritten. Ent- fernen Sie den Akku vom Gerät und lassen Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tiefentladen und ist defekt. Entfemen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr venwendet bzw. geladen werden.

Achtungl Wenn Sie einen Multi-Ah Pack (z.B. 4-6Ah) ver- wenden, stellen Sie diesen bite immer auf die hôhere Kapazität. Durch die schonende Ladung und Entladung beim Mähroboter ist die Nutzung der geringeren Kapazität zur Verlängerung der Lebensdauer nicht notwendig.

5.10 Laden des Akkus mit dem Ladegerät Im normalen Betrieb wird der Akku (A) des Mähroboters über die Ladestation (19) geladen. Für die unabhängige Verwendung des Akkus (A) der Power-X-Change-Serie, kann dieser auch im extemen Ladegerät Power-X-Charger geladen werden. Achtung! - Das Ladegerät (Bild 13a / Pos. B) kann je nach Modellvariante nicht im Lie- ferumfang Ihres Mähroboters enthalten sein.

1. Vergleichen Sie, ob die auf dem Typenschild angegebene Netzspannung mit der vorhan- denen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (B) in die Steckdose. Die grüne LED beginnt zu blinken.

2. Stecken Sie den Akku (A) auf das Ladegerät (B) (Bild 13a).

3. Unter Punkt ,Anzeige Ladegerät' finden Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Während des Ladens kann sich der Akku etwas erwärmen. Dies ist jedoch normal.

Sollte das Laden des Akku-Packs nicht môglich

sein, überprüfen Sie bitte,

+ ob an der Steckdose die Netzspannung vor- handen ist.

+ ob ein einwandfreier Kontakt an den Lade- kontakten vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht môglich sein, bitten wir Sie,

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie- ren Sie bitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerät erworben wurde.

Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese ein- zeln in Kunststoffbeutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederaut- ladung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

Anl_ST_800_SPK7.indb 16

Der Mähroboter ist mit einem Hauptschalter (7) ausgestattet. Schalten sie den Mähroboter über den Hauptschalter (7) ein (ON) und aus (OFF) (Bild 8). Nach dem Einschalten des Mähroboters wird dieser mit der PIN verriegelt.

Der Mähroboter wurde bereits werksseitig pro- grammiert und Standardeinstellungen daran vor- genommen. Diese kônnen bei Bedarf allerdings verändert werden. Auch wenn die Werkseinstel- lungen für die meisten Gärten geeignet sind, sollten Sie sich mit den verfügbaren Optionen trotzdem vertraut machen.

Erklärung des Bedienfelds mit LCD-Anzeige (Bild 9)

55. Navigationstasten

56. Taste ,OK"-Bestätigungs-Taste

6.3 Schnitthôhenverstellung

Achtung! Das Verstellen der Schnitthôhe darf nur bei ausgeschaltetem Mähroboter vorgenommen werden. Drücken Sie dazu die STOP-Taste (3). Der Mähroboter ermôglicht über die Schnitthô- henverstellung (4) eine stufenlose Anpassung der Schnitthôhe zwischen 20 und 60 mm, welche auf der Skala abgelesen werden kann.

Bei einer Rasenhôhe über 60 mm muss der Ra- sen auf mindestens 60 mm gekürzt werden, um den Mähroboter nicht übermäBig zu belasten und die Betriebseffizienz zu beeinträchtigen. Verwen- den Sie dazu einen konventionellen Rasenmäher oder einen Trimmer.

Nach Abschluss der Installation kann die Schnitt- hôhe über die Schnitthähenverstellung (4) an- gepasst werden. Beginnen Sie immer mit einer hôheren Schnitthôhe und reduzieren Sie diese in Kleinen Schritten bis zur gewünschten Hôhe.

6.4 Sperrvorrichtung / PIN Die Sperrvorrichtung verhindert eine nicht autori- sierte Nutzung des Mähroboters ohne einen gül- tigen Code. Dazu müssen Sie einen persônlichen vierstelligen Sicherheitscode eingeben.

Entriegelung Bevor Sie den Mähroboter in Betrieb nehmen, müssen Sie die korrekte PIN eingeben (Standard- PIN:,0-0-0-0“). Geben Sie die PIN mithilfe der Navigationstasten (55) ein.

Um die PIN zu änder, gehen Sie wie folgt vor:

1. Entriegeln Sie das Bedienfeld.

2. Drücken Sie zunächst die Taste ,SET* (51), um Einstellungen vorzunehmen.

3. Navigieren Sie im Menü des LCD-Displays

(60) mit den Navigationstasten (55) zum

Punkt ,Allgemein* und anschlieBend ,PIN-

Geben Sie zuerst die aktuelle PIN (Standard-

PIN 0-0-0-0) mithilfe der Navigationstasten

5. AnschlieBend geben Sie mithilfe der Navigati- onstasten (55) Ihre persônliche PIN ein.

6. Bestätigen Sie die vorgenommenen Einstel-

Wiederholen Sie Schritt 5. und 6., um die

neue PIN zu bestätigen.

8. Achtung! Notieren Sie die neue PIN!

PIN anfordern bei Verlust

Halten Sie die Quittung und die Seriennummer des Mähroboters bereit. Sie brauchen diese, um Ihre PIN zu erhalten!

1. Drücken Sie im verriegelten Status die Taste .SET* (51) für 6 Sekunden.

2. Die PUK wird nun im Display (50) angezeigt.

3. Wenden Sie sich an den Kundendienst, um Ihre PIN zu erhalten.

Kontaktinformationen finden Sie im Abschnitt Service-Informationen*

1. SchlieBen Sie am USB-Anschluss (24) wie abgebildet einen leeren USB-Stick an (Bild 11).

2. Schalten Sie den Hauptschalter (7) ein (ON).

3. Der Mähroboter speichert automatisch die PUK auf Ihren USB-Stick ab und beendet den Vorgang mit einem Pfeifton.

4. Ziehen Sie den USB-Stick ab. Lesen Sie die

Daten auf dem USB-Stick an einem Compu- ter aus. Durch den Mähroboter wurde eine

Anl_ST_800_SPK7.ndb 17

Textdatei (*.txt) erstellt. Diese Datei enthält eine PUK, einen persônlichen Code. Wenden Sie sich an den Kundendienst, um Ihre PIN zu erhalten.

6.5 Einstellungen des Mähroboters Im Hauptmenü des LCD-Displays (50) finden Sie die aktuellen Datums- und Uhrzeiteinstellungen des Mähroboters, sowie den aktuellen Ladezu- stand. Ebenso wird der Status des Regensen- sors, des Drahtsignals sowie des ausgewähiten Mähprogramms in der Symbolleiste anzeigt. Über das Bedienfeld haben Sie die Optionen, mit der Taste ,SET“ (51) Einstellungen am Mähroboter durchzuführen und mit der Taste MODE" (52) den Mähroboter mit unterschiedlichen Mäh- programmen zu starten. Wechseln Sie mit den Navigationstasten (55) zur gewünschten Stelle, um Einstellungen vorzunehmen. Drücken Sie

die ,BACK“Taste (54) um das jeweilige Menü zu verlassen.

Einstellungen - Taste ,SET“ (51) Mit der Taste ,SET“ (51) kônnen Sie grundlegen- de Einstellungen an Ihrem Mähroboter vorneh- men. Wechseln Sie mit den Navigationstasten (65) zur gewünschten Stelle und bestätigen oder verwerfen Sie die vorgenommenen Einstellungen anschlieBend mit der Taste ,OK“ (56) oder der .Back“-Taste (54). ° Zeitplan Wechseln Sie mit den Navigationstasten (55) zum entsprechenden Wochentag, an dem Sie Einstellungen vornehmen mêchten. Der Mähroboter wird im normalen Betriebsmodus automatisch am entsprechenden Wochentag zur eingestellten Zeit beginnen Ihren Rasen zu mähen. Für die Mähzeiteinstellung wird als Richtwert 8 Stunden pro Tag bei 500 m° emp- fohlen. Je nach GartengrôBe und Komplexität ist die gewähite Arbeitszeit anzupassen. + Zone Bei sehr verwinkelten Gärten kann der Mähroboter Probleme haben, jeden Bereich zu erreichen und den Rasen vollständig zu mähen. In diesem Fall kônnen mehrere Start- punkte auf dem Begrenzungsdraht (18) ge- wähit werden. So kann der Mähroboter auch in schwer zugängliche Gebiete Ihres Gartens gelangen. Der Mähroboter wird die gewähite Distanz am Begrenzungsdraht (18) zurück- legen und in diesem Bereich seinen Mähvor- gang starten (Bild 6m). Wechseln Sie mithilfe der Navigationstasten (55) zur gewünschten Stelle, die Sie verändern mêchten und stellen

Sie die jeweilige Distanz und Häufigkeit ein. Die Ladestation (19) wird automatisch als Startpunkt 1 definiert. Die zwei weiteren Start- punkte kônnen frei gewähit werden. Messen Sie hierfür die Distanz zwischen Ladestation (19) und Startpunkt im Uhrzeigersinn entlang des Begrenzungsdrahtes (18). Über die Häu- figkeit bestimmen Sie, wie oft der Mähroboter aus der Ladestation (19) heraus seine Arbeit startet, oder von den jeweiligen Startpunkten aus.

+ Kantenmähen Für eine saubere Rasenkante kann die Einstellung ,Randmähen aktiviert wer- den. Ebenso lässt sich die Häufigkeit des Randmähens einstellen, also in welchem Rhythmus die Rasenkante zu Beginn des Arbeitstensters gemäht werden soll, bevor der Mähroboter den Mähbetrieb startet. In der Standardeinstellung, beginnt der Mähroboter alle 7 Arbeitstage seinen Mähvorgang, indem er einmal entlang des kompletten Begren- zungsdrahtes mäht.

+ Fehlerspeicher Sie erhalten Informationen über zuletzt aufge- tretene Fehlermeldungen Ihres Mähroboters.

+ Regensensor Der Regensensor (5) lässt sich über diese Einstellung programmieren. Die werksseitige Standardeinstellung für den Sensor ist Ein”. Sie kônnen den Regensensor (5) aktivieren bzw. deaktivieren und dessen Verzôgerungs- zeit einstellen. Die Verzôgerungszeit definiert die Zeit, welche der Mähroboter nach dem Abtrocknen des Regensensors (5) weiterhin in der Ladestation (19) bleibt.

+ Aus der Station Die Rückfahrstrecke die der Mähroboter aus der Ladestation (19) fährt kann eingestellt werden. Der Mähroboter fährt entsprechend der eingestellten Distanz erst rückwärts, be- vor er in die Mähfläche dreht bzw. in Richtung seines Startpunktes fährt. Stellen Sie sicher, dass der Mähroboter durch die eingestellte Rückfahrstrecke, den Mähbereich hierdurch nicht verlässt.

+ Allgemein - PIN-Code: Sie kônnen die PIN des Mähro- boters ändern und Ihre persënliche PIN verwenden. Dazu gehen Sie wie im Kapitel .Sperrvorrichtung / PIN“ beschrieben vor. Achtung! Notieren Sie die neue PIN. - Datum & Zeit: Wechseln Sie mithilfe der Navigationstasten (55) an die entsprechende Stelle und nehmen Sie die gewünschten Ein-

Anl_ST_800_SPK7.indb 18

stellungen vor. - Sprache: Wechseln Sie mithilfe der Naviga- tionstasten (55) zur gewünschten Sprache.

- Softwareversion: Hier ist die aktuelle Soft- wareversion des Mähroboters vermerkt.

Mähprogramme - Taste MODE" (52)

Wechseln Sie mit den Navigationstasten (55)

zum gewünschten Mähprogramm, um dieses

zu starten. Sie haben jeweils die Môglichkeit,

zwischen der Primär-Fläche / Hauptiläche und

der Sekundär-Fläche / Nebenfläche zu wählen.

Genauere Informationen zu den beiden Flächen

finden Sie im Kapitel .Inbetriebnahme" unter dem

Punkt ,Begrenzungsdraht".

+ Mähen Starten Sie den Mähroboter, um den Rasen zu mähen und der Mähroboter wechselt mit dem eingestellten Zeitplan in den normalen Betriebsmodus.

+ Kantenmähen Stellen Sie den Mähroboter in die Nähe des Begrenzungsdrahtes (18) oder starten Sie den Mähroboter während er sich in der Ladestation (19) befindet. Der Mähroboter folgt dem Begrenzungsdraht (18) mit einge- schaltetem Mähwerk im Uhrzeigersinn bis zur Rückseite der Ladestation (19). AnschlieBend kehrt der Mähroboter zurück zur Ladestation (19), sofern kein aktives Arbeitsfenster vor- liegt.

+ Spot Mowing Es kann vorkommen, dass Ihr Mähroboter manche Stellen nicht ausreichend gründlich mäht. Stellen Sie den Mähroboter an eine ge- wünschte Stelle und starten Sie den Mähro- boter. Der Mähroboter wird beginnen den Rasen in Spiralform zu mähen, bis er auf ein Hindernis oder den Begrenzungsdraht (18) stôBt. AnschlieBend kehrt der Mähroboter zu- rück zur Ladestation (19), sofern kein aktives Arbeitstenster vorliegt.

+ Zur Ladestation Schicken Sie Inren Mähroboter zurück in die Ladestation (19). Der Mähroboter sucht sich den Begrenzungsdraht (18) und folgt diesem gegen den Uhrzeigersinn zur Ladestation (19). Hier entfällt die Option der Sekundär- Fläche / Nebentläche.

6.6 Steuerung des Mähroboters

1. Drücken Sie die STOP-Taste (3) und ôfinen Sie die Displayabdeckung (23) vollständig. Entriegeln Sie das Bedienfeld (2).

Wählen Sie über die Taste MODE" (52) das gewünschte Mähprogramm sowie die jeweili- ge Arbeitsfläche.

Drücken Sie die Taste ,START" (53). SchlieBen Sie die Displayabdeckung (23).

Der Mähroboter arbeitet nun entsprechend der Mähzeiteinstellung. Während der Arbeitszeit wird der Akkuladezustand über und auf dem LCD-Dis- play (60) angezeigt. Sobald der Akkuladezustand auf 30% fl, kehrt der Mähroboter automatisch zur Ladestation (19) zurück.

Abbrechen des Mähvorgangs 1. Drücken Sie die STOP-Taste (3), um den Mähroboter sofort anzuhalten.

ffnen Sie die Displayabdeckung (23) voll- ständig.

Entriegeln Sie das Bedienfeld (2).

Drücken Sie die Taste ,MODE" (52) und wäh- len Sie ,Zur Ladestation", um den Mähroboter am Begrenzungsdraht (18) entlang zur Lade- station (19) zurückzusenden.

Drücken Sie die Taste ,START" (53). SchlieBen Sie die Displayabdeckung (23).

STOP-Status: Durch Drücken der STOP-Taste (3) befindet sich der Mähroboter in einem STOP-Status, welcher im LCD-Display (50) angezeigt wird. Der Mähro- boter pausiert seinen Mähbetrieb bis dieser wie- der aufgehoben wird.

Nach Entriegelung des Bedienteldes (2) erscheint ein Fenster, welches die Aufh Status vorschlägt. Durch Bes tus aufgehoben. Andernfalls bleibt der Mährobo- ter gestoppt. Wird der Mähroboter gestartet oder zurück zur Ladestation (19) geschickt, wird der STOP-Status ebenfalls aufgehoben. SchlieBen Sie die Displayabdeckung (23).

Anl_ST_800_SPK7.indb 19

7. Reinigung, Wartung und Ersatzteilbestellung

Getahr! Vor allen Reinigungs- und Wartungsarbeiten ist das Gerät spannungsfrei zu schalten, hierzu zie- hen Sie den Netzstecker aus der Steckdose und schalten das Gerät über den Hauptschalter (7) aus (OFF) (Bild 8). Entnehmen Sie auBerdem den Akku aus dem Mähroboter.

Vorsicht! Arbeitshandschuhe tragen!

Reinigung Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie môglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

+ Der Mähroboter darf nicht mit flieBendem Wasser, insbesondere unter Hochdruck, ge- reinigt werden.

+ Reinigen Sie das Gerät regelmäBig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lôsungs- mittel; diese kônnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

+ Säubern Sie den Mähroboter môglichst mit Bürsten oder Lappen.

+ Kontrollieren Sie die Beweglichkeit der Klin- gen (10) und der Messerscheibe (11).

+ Verwenden Sie zur Reinigung der Ladekon-

takte am Mähroboter (1) und Ladestation

(19), Reinigungsmittel für Metall oder ein sehr

feines Schleifpapier. Säubern Sie diese, um

einen effizienten Ladevorgang zu gewährleis- ten.

Wartung Abgenutzte oder beschädigte Klingen (10) sowie deren Befestigungsschrauben sind im- mer satzweise zu ersetzen.

+ Ersetzen Sie verschlissene oder beschädigte Teile.

+ Für eine lange Lebensdauer sollten alle Schraubteile sowie die Räder und Achsen gereinigt und anschlieBend geôlt werden.

+ Die regelmäige Pflege des Mähroboters sichert nicht nur lange Zeit seine Haltbarkeit und Leistungstähigkeit, sondern trägt auch zu einem sorgfältigen und einfachen Mähen Ihres Rasens bei.

+ Die am stärksten dem VerschleiB ausgesetz-

ten Bauteile sind die Klingen (10). Prüfen Sie regelmäBig den Zustand der Klingen (10) sowie die Befestigung derselben. Solten übermäBige Vibrationen des Mähroboters auftreten, kann dies bedeuteten, dass die Kiingen (10) beschädigt sind bzw. durch Stô- Be verformt wurden. Sind die Klingen (10) ab- genutzt oder beschädigt, müssen diese sofort ausgewechselt werden.

+ Kontrollieren Sie regelmäBig das Schnittbild des Rasens. Durch unscharfe Klingen wer- den Grashalme nur unsauber abgeschnitten. Dadurch kann der Rasen an der Oberfläche leicht vertrocknen und wird braun. Wechseln Sie daher die Klingen regelmäBig, um einen sauberen und geraden Schnitt zu erhalten.

+ Kontrollieren Sie regelmäfig die Untersei- te des Mähroboter auf Verschmutzungen. Reinigen Sie den Mähroboter regelmäfig. Beseitigen Sie stärkere Verunreinigungen umgehend.

+ In den ersten Wochen nach der Inbetriebnah- me und vorherigem Mähen mit einem kon- ventionellen Rasenmäher, kann es schnell zu starken Verunreinigungen Ihres Mähroboters kommen. Kontrollieren Sie daher die Unter- seite Ihres Mähroboters in diesem Zeitraum häufiger.

+ Kürzen Sie den Rasen nur in kleinen Schrit- ten, um eine starke Verunreinigung zu vermei- den.

+ Im Geräteinneren befinden sich keine weite- ren zu wartenden Teile.

Die Klingen des Mähroboters sollten spätestens alle 3 Monate ausgewechselt werden. Die Kiin- gen immer nur satzweise auswechseln! Reinigen Sie den Mähroboter regelmäBig. Spä- testens alle 2 Wochen sollte eine Reinigung des Robotermähers durchgeführt werden. Dies ist jedoch auch von der Laufleistung sowie den Wit- terungsbedingungen abhängig.

7.2.1 Auswechseln der Klingen Verwenden Sie nur Originalklingen, da andern- falls Funktion und Sicherheit nicht gewährieistet sind.

Der Mähroboter ist mit drei an einer Messerschei- be (11) montierten Klingen (10) ausgestattet. Die- se Klingen (10) haben eine Lebensdauer von bis zu 8 Monaten (wenn keine Hindernisse getroffen werden). Bitte ersetzen Sie alle drei Klingen (10) gleichzeitig, um eine Beeinträchtigung der Effizi- enz und Balance Ihres Gerätes auszuschlieBen.

Zum Wechseln der Klingen (10) gehen Sie wie folgt vor (Bild 12) - Achtungl! - Handschuhe tra- gen:

1. Blockieren Sie mit einem Schraubendreher

die Rotation der Messerscheibe (11). Stecken

Sie hierfür den Schraubendreher durch die

vorgesehenen Lôcher in der Messerscheibe

(11) und dem Schutzkamm.

Lôsen Sie die Befestigungsschrauben.

Nehmen Sie die Klingen (10) ab und ersetzen

Sie diese gegen neue. Ersetzen Sie alle drei

Kiingen (10) immer satzweise.

4. AnschlieBend ziehen Sie die Befestigungs- schraube wieder fest. Stellen Sie sicher, dass sich die neuen Klingen (10) frei drehen las- sen.

Führen Sie regelmäBig eine allgemeine Kontrolle des Mähroboters durch und entfernen Sie alle an- gesammelten Rückstände. Vor jedem Saisonstart den Zustand der Klingen (10) unbedingt überprü- fen. Wenden Sie sich bei Reparaturen an unsere Kundendienststelle. Verwenden Sie nur Original Ersatzteile.

7.2.2 Software Update Wenn Sie die Software updaten môchten, ko- pieren Sie die neue Software auf einen leeren USB-Stick (gegebenenfalls den USB-Stick zuvor formatieren). Stellen Sie sicher, dass der Akku vollständig geladen ist, bevor Sie folgende Schrit- te ausführen.

1. Stellen Sie den Mähroboter in den Mäh- bereich. Der Mähroboter dar sich beim Software-Update nicht in der Ladestation befinden.

SchlieBen Sie am USB-Anschluss wie abge- bildet einen USB-Stick an (Bild 11).

Schalten Sie den Hauptschalter (7) ein (ON). Der Mähroboter startet nun das Update der Software und zeigt den aktuellen Status an. Ist der Update-Vorgang abgeschlossen, zie- hen Sie den USB-Stick ab und starten Sie den Mähroboter über den Hauptschalter (7) neu.

Kontaktieren Sie für die neue Software unseren Kundendienst oder besuchen Sie unsere Inter- netseite https/www.einhell-service.com/fr_FR/ page/sterwins-robot-tondeuse

Anl_ST_800_SPK7.indb 20

7.2.3 Reparatur des Begrenzungsdrahtes Sollte es zu einer Durchtrennung des Begren- zungsdrahtes (18) an einer beliebigen Stelle kom- men, verwenden Sie zur Reparatur die beiliegen- den Kabelverbinder (16). Dazu führen Sie beide Enden des durchtrennten Begrenzungsdrahtes (18) in den Kabelverbinder (16) ein und drücken ihn mit der Hilfe einer Zange zusammen. Verbinden sie den Netzstecker mit der Steck- dose. Überprüfen Sie anschlieBend anhand der LED-Anzeige (21) an der Ladestation (19) die Funktion.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An-

gaben gemacht werden:

+ Artikelnummer des Gerätes

+ _ Ident-Nummer des Gerätes

+ Ersatzteinummer des erforderlichen Ersatz- teils

Aktuelle Preise und Infos finden Sie unter

https:/www.einhell-service.com/r_FR/page/

sterwins-robot-tondeuse

Ersatzklingen Art.-Nr.: 34.140.20

Die Explosionszeichnung und die Stückliste fin- den Sie auf unserer Einhell-Website.

Die Ersatzteilverfügbarkeit für dieses Produkt be- trägt 10 Jahre, ab dem letzten Kaufdatum.

Laden Sie den Akku vor der Lagerung über den Winter vollständig auf und schalten Sie den Mähroboter über den Hauptschalter (7) aus (OFF). Entnehmen Sie den Akku aus dem Gerät. Trennen Sie das Netzteil (13) von der Stromver- sorgung und der Ladestation (19).

Der Begrenzungsdraht (18) kann über den Winter im Freien gelassen werden. Stellen Sie allerdings sicher, dass die Anschlüsse gegen Korrosion geschützt sind. Trennen Sie dafür die Anschlüsse des Begrenzungsdrahtes (18) von der Ladesta- tion (19).

Lagem Sie das Gerät und dessen Zubehôr an ei- nem dunklen, trockenen und frostireien sowie für Kinder unzugänglichen Ort. Die optimale Lager- temperatur liegt zwischen 5 °C und 30 °C. Bewah- ren Sie das Gerät in der Originalverpackung auf.

+ Schalten Sie das Gerät über den Hauptschal- ter (7) aus (OFF) (Bild 8).

+ Bringen Sie, falls vorhanden, Transport- schutzvorrichtungen an.

+ Schützen Sie das Gerät gegen Schäden und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten.

+ Sichem Sie das Gerät gegen Verrutschen und Kippen.

+ Tragen Sie den Mähroboter am Tragegrif (6) mit der Messerscheibe (11) vom Kôrper weg gerichtet.

10. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung,

um Transportschäden zu verhindem. Diese Verpackung ist Rohstoff und ist somit wiederver- wendbar oder kann dem Rohstoffkreislauf zurück- geführt werden. Das Gerät und dessen Zubehôr bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte ge- hôren nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstelle abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Anl_ST_800_SPK7.indb 21

11. Anzeige der Ladestation und Fehlerbehebung

LED-Anzeige (21) Beschreibung Lôsung

Aus -_ Keine Stromversorgung -_ Prüfen Sie die Stromversorgung

Leuchtet Grün - Bereit zum Mähen Wenn der Anschluss des Begrenzungska- Akku vollständig geladen bels an die Ladestation korrekt ist, lesen Begrenzungsdraht (18) an- Sie die Fehlerbehebung des Mähroboters, geschlossen falls ein anderes Problem vorliegt.

Blinkt Grün Begrenzungsdraht (18) -_ Untersuchen Sie den Begrenzungsdraht

durchtrennt (18) auf einen Bruch. Überprüfen Sie den Anschluss auf der Rückseite der Ladesta- tion und stellen Sie sicher, dass beide Ka- belenden richtig abisoliert und vollständig in die jeweiligen Stecker eingeführt sind.

. Überprüfen Sie den Anschluss auf der

Rückseite der Ladestation und stellen

Sie sicher, dass beide Kabelenden richtig

abisoliert und vollständig in die Stecker

Prüfen Sie, ob das Begrenzungskabel

um den Rasen herum beschädigt ist (das

Kabel muss nicht vollständig durchge-

schnitten werden, um das Signal zu unter-

. Wenn Schritt 1 und 2 in Ordnung sind, trennen Sie die beiden Enden des Be- grenzungskabels von der Ladestation. SchlieBen Sie ein 5 m langes Kabel an die Ladestation an und verlegen Sie es vorü- bergehend auf dem Boden.

a) Überprüfen Sie, ob das Licht konstant grün leuchtet, wenn ja (konstant grün) => das bedeutet, dass das Signal wieder- hergestell ist, wenn ein anderes Kabel verwendet wird. Führen Sie eine genauere Untersuchung durch, um festzustellen, wo das Begrenzungskabel beschädigt oder gebrochen ist. Wenn Sie Stecker verwen- den, stellen Sie sicher, dass die Drähte vollständig eingesteckt sind und dass die Stecker ordnungsgemäB festgeklemmt sind.

b) Wenn das Licht immer noch blinkt => überprüfen Sie die Verbindung auf der Rückseite der Ladestation und stellen Sie sicher, dass beide Kabelenden ord- nungsgemäB offen und vollständig in die Stecker eingesteckt sind. Wenn das Prob- lem weiterhin besteht, wenden Sie sich an Ihren Kundendienst.

Leuchtet Rot - Akku wird geladen - Warten Sie, bis der Akku vollständig gela- den ist.

Anl_ST_800_SPK7.indb 22 17.11.2023 09:43:43

12. Anzeige des Mähroboters und Fehlerbehebung

Fehlermeldung des Mähroboters im LCD Display (50)

Mähroboter auBerhalb des Mähbereichs

Fehler Môgliche Ursache Beseitigung Kein Signal - Begrenzungsdraht falsch Prüfen Sie, ob die LED-Anzeige (21) an der angeschlossen Ladestation (19) grün leuchtet. = Keine Stromversorgung - Stellen Sie sicher, dass der Begrenzungs- - Begrenzungsdraht (18) draht (18) korrekt und mittig unter der durchtrennt Ladestation (19) verlegt ist. -_ Prüfen Sie die Position der Ladestation (19). AuBerhalb = Begrenzungsdraht falsch -_ Stellen Sie sicher, dass der Begrenzungs-

draht (18) korrekt und mittig unter der Ladestation (19) verlegt ist. Stellen Sie sicher, dass sich der Mährobo- ter im Mähbereich befindet.

Bei dem Mähroboter ist ein Batteriefehler aufgetreten Akku lässt sich nicht laden

Akku hat das Ende seiner Lebensdauer erreicht

Stellen Sie sicher, dass der Akku richtig montiert wurde.

-_ Prüfen Sie, ob der Hauptschalter (7) eingeschaltet (ON) ist, während sich der Mähroboter in der Ladestation (19) befin- det.

Prüfen Sie die Position der Ladestation (19). Tauschen Sie falls erforderlich den Akku aus. Wie bei allen Geräten, die einen Akku venwenden, ist die Anzahl der Lade- zyklen begrenzt. Wenden Sie sich an den Kundendienst Ihres Händlers, um einen neuen Akku zu kaufen.

Batterie-Tempera- turfehler

Zu hohe / zu niedrige Akkutem- peratur bzw. Übertemperatur der Steuerung

- Bei einer Batterietemperatur über 65 °C kehrt der Mähro- boter zur Ladestation (19) zurück.

Bei einer Batterietemperatur über 45 °C oder unter 0 °C wird der Ladevorgang ge- stoppt und der Mähroboter wartet an der Ladestation (19).

Verlegen Sie die Arbeitszeit im Sommer auf die frühen Morgenstunden und ver- meiden Sie den Betrieb des Mähroboters während der heiBen Stunden des Tages. Nach dem Abkühlen des Akkus bzw. der Steuerung in den zulässigen Tempera- turbereich, kehrt der Mähroboter auto- matisch in den programmierten Betrieb zurück.

Bringen Sie den Roboter im Winter oder bei AuBentemperaturen unter 5°C an ei- nen warmen und trockenen Ort.

Anl_ST_800_SPK7.indb 23

Fehlermeldung des Mähroboters im LCD Display (50)

- Hebesensor kontinuierlich für 10 Sekunden ausgelôst

Drücken Sie die STOP-Taste (3), um die

Displayabdeckung (23) zu ôfinen. Starten

Sie den Mähvorgang über das Bedienfeld

-_ Falls dieser Fehler häufiger auftrit, prüfen Sie den Mähbereich auf Hindernisse mit einer Hôhe über 10 cm und entfernen Sie diese oder trennen Sie die Hindernisse mit dem Begrenzungsdraht (18) vom Mähbereich ab.

= Hindernissensor innerhalb einer Minute mehrfach akti- viert

Hindernissensor für 10 Se- kunden dauerhaft aktiviert Hindernissensor während der Fahrt zurück zu Ladesta- tion (19) dreimal aktiviert

Drücken Sie die STOP-Taste (3), um die Displayabdeckung (23) zu ôfinen. Starten Sie den Mähvorgang über das Bedienfeld (2) ne -_ Prüfen Sie, ob der Mähroboter durch

ein Hindernis blockiert oder zwischen Bäumen, Büschen etc. eingeklemmt ist. Beseitigen Sie das Hindernis oder vermei- den Sie diesen Bereich.

Falls dieser Fehler häufiger auftritt, prüfen Sie die Verlegung des Begrenzungsdrah- tes (18). Achten Sie besonders auf enge Winkel, Korridore, Zäune, Felsen etc. und passen Sie das Layout des Begrenzungs- drahtes (18) an, falls erforderlich.

-_ Prüfen Sie, ob das Gras zu hoch ist und der Mähroboter blockiert wird. Mähen Sie das Gras in diesem Fall auf unter 60 mm. Vergewissern Sie sich auch, dass das Gras auf der Seite des Begrenzungska- bels die Bewegung des Roboters wäh- rend der Fahrt entlang des Begrenzungs- kabels nicht behindert; schneiden Sie gegebenenfalls die Rasenkanten.

Wenn dieser Fehler an der Ladestation auftrtt, stellen Sie sicher, dass der La- deanschluss an der Ladestation und am Roboter gereinigt wird.

= Mähroboter wurde zu nahe an der Ladestation (19) zu- rückgeschickt.

Drücken Sie die STOP-Taste (3), um die

Displayabdeckung (23) zu ôfinen. Starten

Sie den Mähvorgang über das Bedienfeld

-_ Der Mähroboter sollte mit einem Mindest- abstand von 2 m zurück zur Ladestation (19) geschickt werden.

Fehlermeldung des Mähroboters im LCD Display (50)

ein Hindernis angehoben Hinterräder (8) kônnen sich durch unebenen Rasen frei drehen

Die Räder sind schmutzig oder der Boden ist rutschig

Fehler Môgliche Ursache Beseitigung Umgetallen = Mähroboter wurde für 10 Se- | Drücken Sie die STOP-Taste (3), um die kunden dauerhaft gekippt | Displayabdeckung (23) zu ôffnen. Starten = Mähroboter für längere Zeit | Sie den Mähvorgang über das Bedienfeld in eine Richtung geneigt (2) neu: -_ Bringen Sie den Mähroboter auf eine ebe- ne Fläche und starten Sie ihn neu. -_ Falls der Mähroboter aufgrund eines stei- len Abhangs im Mähbereich gekippt ist, passen Sie den Begrenzungsdraht (18) entsprechend an, um starke Steigungen zu vermeiden. Radiehler - Hinterräder (8) wurden durch | Drücken Sie die STOP-Taste (3), um die

Displayabdeckung (23) zu ôfinen. Starten

Sie den Mähvorgang über das Bedienfeld

-_ Bringen Sie den Mähroboter auf eine ebe- ne Fläche und starten Sie ihn neu.

= Stellen Sie sicher, dass die Räder sauber sind, reinigen Sie sie gegebenenfalls mit einer Bürste.

-_ Den Boden durch Auffüllen des Lochs ausbessem.

Die Displayabdeckung (23) ist geôfinet, aber die STOP-Taste (8) wurde nicht ausgelôst

Drücken Sie die STOP-Taste (3), um die

Displayabdeckung (23) zu ôfinen. Starten

Sie den Mähvorgang über das Bedienfeld

= Überprüfen Sie, dass sich die Displayab- deckung (23) mit der STOP-Taste (3) frei

ôffnen und schlieBen lässt.

Überprüfen Sie die Funktionalität der

PCB Übertempe- ratur

Zu hohe / zu niedrige Akkutem- peratur bzw. Übertemperatur der Steuerung

- Bei einer Batterietemperatur über 65 °C kehrt der Mähro- boter zur Ladestation (19) zurück.

Bei einer Batterietemperatur über 45 °C oder unter 0 °C wird der Ladevorgang ge- stoppt und der Mähroboter wartet an der Ladestation (19).

Verlegen Sie die Arbeitszeit im Sommer auf die frühen Morgenstunden und ver- meiden Sie den Betrieb des Mähroboters während der heiBen Stunden des Tages. Nach dem Abkühlen des Akkus bzw. der Steuerung in den zulässigen Tempera- turbereich, kehrt der Mähroboter auto- matisch in den programmierten Betrieb zurück.

Der Regensensor (5) hat ausgelôst.

Warten Sie bis der Mähroboter trocken ist. Eine detaillierte Beschreibung zum Sen- sor ist in Kapitel 5.2 nachzulesen.

Anl_ST_800_SPK7.indb 25

Fehlermeldung des Mähroboters im LCD Display (50)

Mähroboter wurde aufgrund eines Sensorfehlers ange- haïten

Schalten Sie den Hauptschalter (7) aus (OFF) und wieder ein (ON), um den Mähro- boter neu zu starten.

Motorfehler/ Motorüberstrom

Mähroboter aufgrund eines Überstroms im Motor oder eines Motorfehlers angehal- ten

Schalten Sie den Hauptschalter (7) aus (OFF) und wieder ein (ON), um den Mähro- boter neu zu starten.

-_ Prüfen Sie die Hôhe des Grases im Mä bereich und mähen Sie bei Bedarf mit einem konventionellen Rasenmäher das Gras auf unter 60 mm.

Erhôhen Sie die Schnitthôhe. Beginnen Sie immer mit einer hôheren Schnitthôhe und reduzieren Sie diese in kleinen Schrit- ten bis zur gewünschten Hôhe. Untersuchen Sie die Messerscheiben (11) und Räder auf Verschmutzung und reini- gen Sie diese Teile gründlich.

Prüfen Sie die Hinterräder und die Mes- serscheibe (11) auf Blockaden. Falls Sie diese Blockaden nicht lôsen kônnen, wenden Sie sich an den zuständigen Kun- dendienst.

Mähroboter wurde aufgrund eines Betriebsfehlers ange- halten

Schalten Sie den Hauptschalter (7) aus (OFF) und wieder ein (ON), um den Mähro- boter neu zu starten.

kann nicht in die La- destation fahren.

Fehler Môgliche Ursache Beseitigung Der Mähroboter = AKkuspannung zu gering -_ Bringen Sie den Mähroboter zum Aufla- stehtim Mähbe- | - Fehler am Stromkreis oder den zur Ladestation (19) zurück. reich. der Elektronik = Schalten Sie den Hauptschalter (7) an Der Mähroboter (ON). lässt sich nicht ein- = Wenden Sie sich an den Kundendienst. schalten. Der Mähroboter = Ladestation (19) nicht korrekt | - Stellen Sie sicher, dass die LED-Anzeige

{21) an der Ladestation (19) grün leuchtet. Stellen Sie sicher, dass die Begren- zungsdrähte (18) an der Ladestation (19) angeschlossen sind und der vordere Begrenzungsdraht (18) mittig unter der Ladestation (19) verlegt ist.

Stellen Sie sicher, dass die Ladestation (19) korrekt positioniert ist.

Der Mähroboter stoppt, bzwr fährt unkontrolliert in der Nähe von Begren- zungsinseln.

Begrenzungsdraht (18) nicht richtig um die Begrenzungs- inseln installiert.

-_ Passen Sie die Position des Begren- zungsdrahtes (18) an.

Achten Sie darauf, dass der Begren- zungsdraht (18) sich nicht kreuzt.

Anl_ST_800_SPK7.indb 26

Der Mähroboter ist sehr laut.

Klingen (10) beschädigt An den Klingen (10) haften viele Fremdstoffe an Mähroboter zu nah an Hin- dernissen gestartet Messerantrieb oder Antriebs- motor beschädigt

Andere Teile des Mährobo- ters beschädigt

Tauschen Sie die Klingen (10) aus. Die 3 Kingen (10) müssen gleichzeitig ge- tauscht werden.

Die Betriebseffizienz des Mähroboters hängt von der Schärle der Klingen (10) ab. Halten Sie die Klingen (10) deshalb in gutem Zustand.

Schalten Sie den Mähroboter sicher ab und tragen Sie Arbeitshandschuhe, wäh- rend Sie die Klingen (10) reinigen, um Schnitterletzungen zu vermeiden. Lassen Sie den Motor durch den Kunden- dienst reparieren oder austauschen.

Der Mähroboter bleibt in der Lade- station. Der Mähro- boter kehrt immer wieder zur Ladesta- tion zurück.

Falsche Arbeitszeiteinstel- lungen

Regensensor ausgelôst Erhôhte Akkutemperatur

Prüfen Sie die Arbeitszeiteinstellungen. Der Mähroboter beginnt und beendet sei- ne Arbeit je nach eingestelltem Zeitfens- ter. AuBerhalb dieses Zeitfensters bleibt der Mähroboter in der Ladestation (19). Stellen Sie sicher, dass der Regensensor sauber und trocken ist.

Achten Sie darauf, dass die Ladestation des Roboters nicht der direkten Sonnen- einstrahlung ausgesetzt ist. Bringen Sie bei Bedarf die Abdeckung der Ladestation an (separat zu erwerben).

Der Mähroboter bleibt auf Begren- zungsdraht stehen und kann die Lade- station nicht errei- chen.

Akku leer Die Länge des Begrenzungs- drahts (18) und damit der Weg zur Ladestation (19) ist für den verwendeten Akku zu lang.

Entfernen Sie môgliche Hindernisse auf dem Begrenzungsdraht (18). Achten Sie beim Verlegung des Begrenzungsdrahtes (18) auf einen ausreichenden Abstand zu Hindernissen.

Bitte verwenden Sie einen Akku mit hôhe- rer Kapazität.

Achtung: Bei Verwendung eines Multi-Ah- Akkus (z.B. 4-6 Ah) die hôhere Kapazität einstellen. Durch die schonende Ladung und Entladung beim Mähroboter ist die Nutzung der geringeren Kapazität zur Verlängerung der Lebensdauer nicht not- wendig.

ACHTUNGI! Durchtrennte Begrenzungsdrähte und Folgeschäden unterliegen nicht der

13. Anzeige Ladegerät

Rote LED Grüne LED Bedeutung und MaBnahme

Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät

Laden Das Ladegerät lädt den Akku im Schnellladebetrieb.

Die entsprechenden Ladezeiten finden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung kônnen die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Der Akku ist aufgeladen und einsatzbereit. (READY TO GO) Danach wird bis zur vollständigen Ladung auf eine Schonladung umgeschaltet.

Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. MaBnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade- gerät vom Netz.

Das Ladegerät befindet sich im Modus für schonende Ladung.

Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen

und benôtigt mehr Zeit. Dies kann folgende Ursachen haben:

= Akku wurde sehr lange Zeit nicht mehr geladen.

= Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45°C.

Warten Sie bis der Ladevorgang abgeschlossen ist, der

Akku kann trotzdem weiter geladen werden.

Fehler Ladevorgang ist nicht mehr mêglich. Der Akku ist defekt. MaBnahme:

Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät.

Temperaturstérung Der Akku ist zu heiB (z. B. direkte Sonnenbestrahlung) oder zu kalt unter 0° C)

Entnehmen Sie den Akku und bewahren Sie diesen

1 Tag bei Raumtemperatur (ca. 20° C) auf.

Anl_ST_800_SPK7.indb 28

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden dar, sondern vom Endnutzer einer ge- trennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Gerâte zur Verfügung. Die Adressen kônnen Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Qua- dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamitverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zu- rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Aligerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funk- tionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgelilich zurückzunehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äuBeren Abmessung grôBer als 25 Zentimeter sind,

im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsflächen des Vertreibers alle Lager- und Versandflächen. Informieren Sie sich auch bei Inrem Händler über die Rücknahmemôüg- lichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Lôschung verantwortich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstôrung des alten Elektro- oder Elektronikgerätes môglich ist, entnehmen Sie die-

sem bitte alte Batterien oder Akkus sowie Alllampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Ânderungen vorbehalten

Anl_ST_800_SPK7.indb 29 17.11.2023 09:43:44

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und VerschleiBtei-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäñen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien benôtigt werden.

Kategorie Beispiel VerschleiBteile” AKku

Verbrauchsmaterial/ Verbrauchsteile" Kingen

* nicht zwingend im Lieferumfang enthaltent!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu- melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

+ Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt? + Istihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

+ Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

Anl_ST_800_SPK7.indb 30 17.11.2023 09:43:44

Sehr gechrie Kundin, sehr gehrier Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solte dieses Gerät dennoch einmal nicht einwandrei

funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte

angegebenen Adresse zu wenden. Gerne stehen wir Innen auch telefonisch über die angegebene Serviceruinummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gil folgendes:

1... Diese Garantiebedingungen richten sich ausschlieBlich an Verbraucher, d. h. natüriiche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garat tiebedingungen regein zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewähr- leistung Käufer seiner Neugeräte verspricht. Ihre gesetzlichen Gewährieistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleïstung erstreckt sich ausschlieBlich auf Mängel an dem von Innen in der Europäischen Union er- worbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt. Bitte beachten Sie, dass unsere Gerâte bestimmungsgemäB nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz Konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerât innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand ,Professional" gi der Ausschuss für den gewerblichen, handwerkli- chen oder beruflichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

+ Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Ins- tallation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pilege und Wartung entstanden sind.

+ Schäden am Gerät, die durch missbräuchliche oder unsachgemäBe Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehôr), Eindringen von Fremdkôrpern in das Gerät (wie z.B. Sand, Steine oder Staub, …) Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

+ Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäBen, üblichen oder sonstigen na- türlichen VerschleiB zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks einem natürlichen VerschleiB und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt. Der Verschlei wird ins- besondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch Exposition gegenüber Hitze, Kälte, Vibration und StôBe negativ beeinflusst

4... Die Garantie gil für einen Zeitraum von 3 Jahren ab dem Kaufdatum des Geräts (die Garantie für den Akku be- trâgt 2 Jahre, es sei denn, der Akku ist auf der Einhell-Website registriert, dann beträgt die Garantie ebenfalls 3 Jahre). Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garan- tiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatztei- le in Gang gesetzt. Dies gil auch bei Einsatz eines Vor-Ont Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.Einhell- Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerâts bereit. Gerâte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund einer mangelnden Zuordnungsmôglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Ga- rantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

6. Wenn Sie das Gerätin ein anderes Land der Europäischen Union verbracht haben als das Land, in dem Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner. Bei Verbringung auBerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gere Defekte am Gerät, die vom Garantieum- fang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für VerschleiB, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäB den Service-Informationen dieser Bedienungsanieitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/lsar (Deutschland) Der Service wird erbracht durch: Einhell Service, EschenstraBe 6, 94405 Landau / Isar

Anl_ST_800_SPK7.ndb 31 17.11.2023 09:43:44

Sehr geehrte Kundin, sehr geehrter Kunde,

LIEBE MÔGLICHMACHER,

wir haben das Ziel alles dafür zu tun, damit Sie mit Einhel all Ire Projekte méglich machen kénnen. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persônlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu lhrem Produkt zu unterstützen. Dazu gehôrt ein beratendes Technikerteam, bis zu 10 Jahre Ersatztellverfüg- barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flächendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch schneller und einfacher für Sie erreichbar - rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE ZUBEHÔR INFORMATIONEN PREIS- INFORMATIONEN VERFÜGBARKEITEN TRACK & TRACE GARANTIEVER- REPARATUR- SERVICE-STELLEN LANGERUNGEN SERVICE VOR ORT Einhell Service : EschenstraRe 6: 94405 Landau an der Isar Wir freuen uns auf Ihren Besuch unter Deutschland ôsterreich 7 ; Service-Hotine: 09951 959 2037 012053 3517 rc Hilfestellung bei Selbstmontage: 09951 959 2035 0120533515 Inbetriebnahme Service: 09951 959 2036 0120533516 E-Mai Service-DEGEinhelLcom … Service-AT@EinhelLcom -32-

éwieci sie nie wieci sie

éwieci sie |éwieci sie
