BEDIENUNGSANLEITUNG MEK61128 MADISON

WICHTIGER HINWEIS: Elektrogeräte gehoren nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Wenden Sie sich hierzu an die örtlichen Behörden oder ihren Fachhändler!

Vor Inbetriebnahme sorgfältig durchlesen!

Netzeil wechseln, sobald es Abnutzungsscheinungen oder Betriebsstörungen aufweist.
Das Instrument weder auseinanderbauen noch irgendwelche Veränderungen vornehmen. Bei Störungen sofort ausschalten und in einer Werkstatt reparieren setzen.
Bei Anschluss des Instruments an einen Verstärker müssen beide Geräte ausgescheltet sein.
Nicht über einen längeren Zeitraum bei hoher Lautstärke benutzen.
Vor Hitze schützen.
Keinen Staub, Flüssigkeiten oder andere Fremdkörper ins Gehäuse dringen halten. Sie können Rost und Kurzschluss verursichen.
Netzstecker vor der Reinigung abziehen. Netzstecker nie mit nassen Händen anfassen.
Das Gerät nur mit einem weichen, trockenen Tuch abwischen. Keine chemischen Reinigungsmittel verwenden.
Bei längerem Nichtgebrauch Gerät vom Netz trennen.
Vorsicht! Halten Sie nie Ihr Ohr dicht an die Lautsprecher. Hohe Lautstärken können Ihr Gehör dauerhaft beschädigen.
Niemals die Netzbuchse kurzschlieben.
Verpackung aufbewahren, da sie wichtige Informationen enthalt.

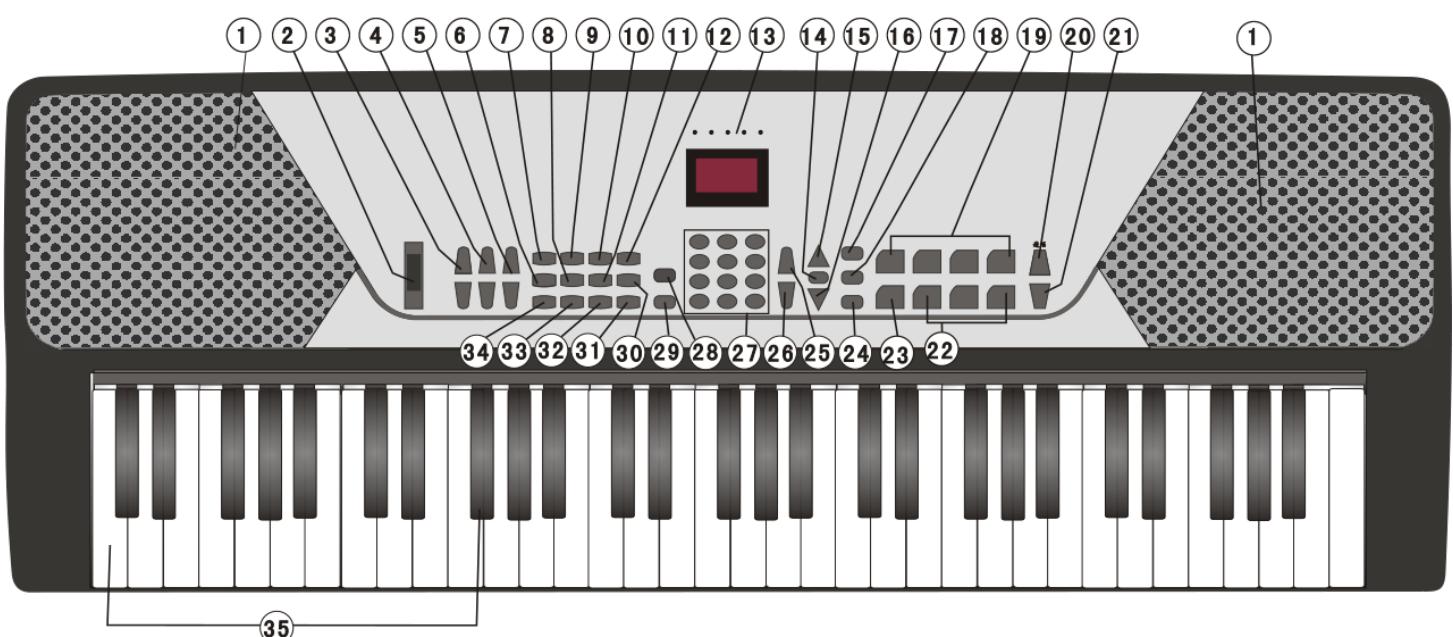

Bedienelemente

1. Lautsprecher	10.Ein-Finger-Akkord	19. Schlaginstrument	28. Klangfarbe
2. EIN/AUS Schalter	11. Programmieren	20. Demo All	29. Rhythmus
3. Hauptlautstärke	12. Akkorde AUS	21. Demo One	30. Intro/End
4. Rhythmusmlautstärke	13. LED Display	22. Speichertasten	31. Start/Stopp
5. Akkordlautstärke	14. Metronom	23. Speicherzugang	32. Vibrato
6. Aufnahme	15. Transpo +	24. Schalginstrumentkeyboard	33. Sustain
7. Sync	16. Transpo -	25. Tempo +	34. Fill-in
8. Abspielen	17. Lernen 1	26. Tempo -	35. Keyboarddakkorde
9. Fingerakkord	18. Lernen 2	27. Nummerntasten

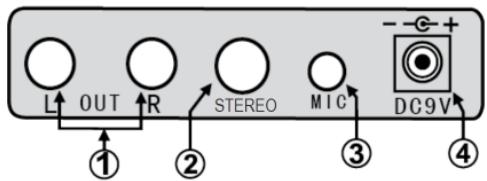

Verbinder auf der Rückseite

Anschluss eines externen Verständerkers oder einer Stereoanlage

Die "L OUT R" Buchsen an die "LINE IN" oder "AUX IN" Buchse der Stereoanlage oder des Verständerkers anschließen.

Anschluss eines Kopfhörpers

Kopfhörer (nicht enthalten) mit einem 6,35mm Stereo Klinkenstecker an die STEREO Buchse anschließen.

MIKROFON

Das mitgelieferte Mikrofon (nur MEK61128-PACK) in die MIC Buchse stecken, um zur Musik zu singen.

- Netzadapter

Der verwendete Adapter muss den technischen Daten des Instruments entsprechen. Den DC Stecker in die 9V DC Buchse auf der Rückseite des Keyboards und den Netzstecker in eine Wandsteckdose stecken.

Hinweise:

A. Wenn ein Kopfhörer oder Veränder er angeschlossen ist, sind die eingebauten Laufsprecher automatisch abgeschaltet.
B. Die Lautstärke des Instruments ganz herunterfahren, bevor Sie es einschalten.
C. Die Lautstärke allmählich zum gewünschten Pegel hochfahren.
D. An die LINE OUT Buchse kann ein Kopfhörer, ein Verträger oder eine Stereoanlage angeschlossen werden. Sobald ein Gerät an diese Buchse angeschlossen wird, sind die eingebauten Laatsprecher ausgeschaltet und der Ton kommt durch das angeschossene Gerät.
E. Für alle weiteren Anschlusses s. die Anleitung des Verständers.
- Den Notenständern auf dem Keyboard befestigen.

Batterieversorgung

Wenn ein Netzteil angeschlossen ist, verbraucht das Instrument keine Batterieleistung.

Die Abdeckung vom Batteriefach auf der Unterseite des Geräts entfernen und sechs 1.5V, D' Batterien polungsrichtig einlegen (nicht enthalten). Batteriefach wieder schreiben.

Hinweis: Wenn die Batteriespannung fällt und das Instrument nicht mehr normal arbeitet, müssen die Batterien ausgewechselt werden. Bei längerem Nichtgebrauch bereits die Batterien entfernen, um Schäden durch Auslaufen zu vermeiden. Niemals alte und neue oder Batterien unterschiedlicher Typen vermischen. Batterien von Kindern unzugänglich aufbewahren.itte beachten Sie die geltenden Vorschriften fur das Entsorgen von Batterien.

LED DISPLAY

X=1 digit; XX=2 digits; XXX=3 digits

XX: Akkordlautstärke +/-	S: Sustain	S: Synchronisieren
XX: Lautstärke der Begleitung +/-	U: Vibrato	S: Akkorde
X / -X: Transponieren +/-	E: Klangfarbe	F: Mehrfingerakkorde
HH: Werkseinstellung: Klavier	R: Rhythmus	P: Programmierbetrieb
Fo: Funktion aktivieren	XX: Songnummer	EE: Aufnahme
FF: Funktion verlassen	XXX: Rhythmusnummer	PL: Playback
X: Anzahl der Takte	XXX: Nummer der Klangfarbe	EN: Lernen 1/2

Beim Einschalten des Keyboards erscheint der Wert 000, d.h. Klavierklang. Der Rhythmus ist ab Werk auf 000 eingestellt.

Rhythmus, Klangfarbe oder Song wahren. Auf dem LED Display erscheint der eingestelle Rhythmus, Klangfarbe oder Songnummer. Beim Abspiel eines Rhythmus oder Songs blinkt ein Punkt auf dem Display im Takt.

POWER Schalter (2) auf ON schieben, um das Keyboard einzuschalten.

MASTER Lautstärketasten (3) auf den gewündsten Pegel einstellen.

Begleitluststärke RHYTHM (4) auf den gewünschten Pegel zwischen 1 und 16 einstellen.

Akkordlautstärke CHORD (5) auf den gewünschten Pegel zwischen 1 und 16 einstellen.

WAHL DER KLANGFARBE

Der Benutzer kann unter 128 realistischen Klangfarben von 000 bis 127 wahren. TONE Taste (28) drücken und die Nummer der gewünschten Klangfarbe mit den Nummernasten oder mit den +/- Tasten einstellen.

VIBRATO Funktion (32)

Gibt dem Klang einen vibrierenden Effekt. Erneut die Taste drücken, um die Funktion zu verlassen.

SUSTAIN Function (33)

SUSTAIN Taste drucken, um den Klang zu verlangern. Erneut die Taste drucken, um die Funktion zu verlassen.

KEYBOARD SCHLAGINSTRUMENTE (24)

Beim Druck auf diese Taste werden alle 61 Tasten des Keyboards zu Schlaginstrumenten. Erneut die Taste drücken, um wieder das normale Keyboard einzustellen.

SCHLAGZEUG / TIERGERÄUSCHE (19)

Das Keyboard besitzt 4 Tasten für Schlagzeuginstrumente, die jederzeit in Ihr Musikstück eingefügt werden können. Drücken Sie die KEY DRUM Taste (24), um die Schlagzeugtasten in Tiergeräuschtasten zu verwandeln.

TRANSPOSE (15 & 16)

These Tasten verändern die Tonlage jeweils um eine halbe Note innerhalb eines Bereichs von -6 bis 06. Der eingestellte Wert erscheint auf dem Display. Beide Tasten gleichzeitig drücken, um zum Normalwert zurück zu schalten.

METRONOM (14)

Das eingebaute Metronom verfügbar über 4 Takte: 1/4, 2/4, 3/4 und 4/4 Takt. Bei jedem Druck auf die Taste METRONOM schaltet das Metronom eine Taktart weiter. Beim fünften Drücken wird diese Funktion beendet. Sie können diese Funktion auch durch Drücken der START/STOP Taste verlassen. Werkseitig ist das Metronom auf 120 Schläge/Minute eingestellt.

DEMO ALL (20)

Das Instrument bietet 30 Demosongs von „000“ bis „029“. Die Taste DEMO ALL drücken. Sie können den gewünschten Song auch mit den Nummerntasten bzw. +/- wahren. Um die Funktion zu beenden auf die START/STOP Taste (31) drücken.

DEMO ONE (21)

DEMO ONE Taste drücken und die Nummer des gewünschten Songs eingeben. Der Song stoppt am Ende.

LERNFUNKTION 1

TEACHING 1 Taste (17) und eine der weißen Tasten auf der linken Seite des Keyboards drücken, um eine Melodie zu wahlen. Die Begleitung startet automatisch. Irgendeine Taste auf der rechten Seite drücken, um die Melodie zuspielern. Mit dieser Funktion wird der Rhythmus gelernt.

LERNFUNKTION 2

TEACHING 2 Taste (18) und eine der weißen Tasten auf der linken Seite des Keyboards drücken, um eine Melodie zu wahlen. Die Begleitung startet automatisch, aber thismal muss der Spieler die richtigen Tasten anschlagen, um die Melodie zuspiel. TEACHING 2 oder START/STOP Taste drücken, um die Funktion zu verlassen.

AUTOMATISCHE AKKORDE

1. Rhythmus starten:

START/STOP Taste (31) drücken und die Rhythmusbegleitung startet sofort. Der Punkt auf dem Display blinkt regelmäßig. Erneut die START/STOP Taste drücken, um die Rhythmusbegleitung auszuschalten.

2. INTRO / ENDG (30):

Wenn kein Rhythmus gewählt ist, die INTRO/ENDING Taste drücken und ein kurzes Stückspielen. Wahrend des Rhythmus die ENTRO/END Taste drucken. Der Rhythmus stoppt, Ihr Musikstück wird eingefugt und der Rhythmus wird fortgesetzt.

3. Rhythmus wahlen:

Das Instrument bietet 128 Rhythmen von 000 bis 127. Zuerst die RHTYHM Taste drücken und dann die Nummer des gewünschten Rhythmus.

4. Synchronisierter Rhythmus

SYNC Taste drücken. Der Punkt blinkt auf dem Display. Eine der 19 linken Tasten drücken, um einen Rhythmus abzuspielen. Sie können auch erst die SYNC Taste, dann die MULTI oder SINGLE Finger Taste und dann eine der 19 linken Tasten drücken, damit der Rhythmus und die Akkorde synchron abgeschiedt werden.

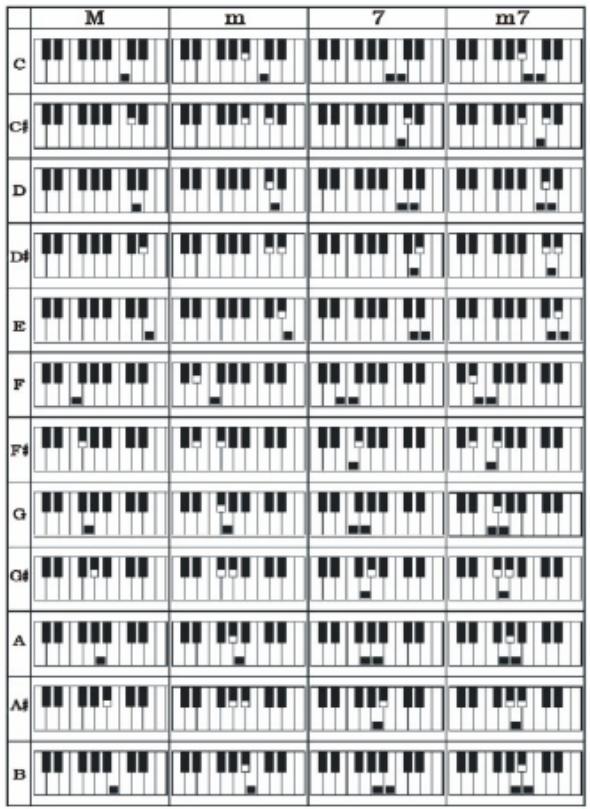

5. EIN-FINGER-AKKORDE

Wenn der Rhythmus oder SYNC aktiviert sind, die SINGLE Taste drücken. Sie können jetzt auf den Akkordtasten laut nachstehender Tabelle die Akkorde mit einem Finger spiel.

6. Mehr-Finger-Akkord

Wenn der Rhythmus aktiviert ist, auf die Taste FINGERED drücken. „Fin“ erscheint auf dem Display. Sie können jetzt auf den Akkordtasten laut nachstehender Tabelle die Akkorde mit einem Finger spielern.

Die Taste CHORD OFF drücken, um die Begleitung zu beenden. Wenn Sie die Begleitung und den Rhythmus zusammen beenden wollen, die START/STOP Taste drücken.

7. INSERT

Im Rhythmusbetrieb auf die Taste FILL-IN drücken. Ein Intermezzo wird automatisch eingeschleift.

8. TEMPO Einstellung

Das Tempo ist ab Werk auf 120 Schläge/Min. eingestellt. Auf die Tasten TEMPO FAST oder TEMPO SLOW drücken, um das Tempo bis zu 240 Schläge beschleunigen oder auf 30 Schläge zu verlangsamen. Auf beiden Tasten gleichzeitig drücken, um die Werkseinstellungen einzustellen.

AUFNAHME & PROGRAMMIEREN

1. Programmieren

PROGRAM Taste drücken und die Programmierfunktionen erschieren. Taste (24) drücken und alle Tasten des Keyboards klingen wie Schlaginstrumente. Sie können bis zu 32 Noten aufnehmen. Am Ende der Aufnahme die PLAY Taste drücken und die soeben aufgenommen Klänge abspielen. Wahrend des Abspielens können Sie das Tempo mit den TEMPO FAST und TEMPO SLOW Tasten verändern. Zum Verlassen des Programmierbetriebs die PROGRAM oder die START/STOP Taste drücken.

2.AUFNAHME & ABSPIELEN

REC Taste drücken und eine Melodie spiel. Sie können bis zu 92 Noten aufnahmen. Am Ende der Aufnahme die PLAY Taste drücken und die soeben aufgenommenen Klänge abspielern. Zum Verlassen der Betriebsart die REC oder die START/STOP Taste drücken.

SPEICHERFUNKTION

Wenn Sie besondere Einstellungen wie Tempo, Rhythmus, Akkorde oder andere Informationen speichern möchten, drücken Sie die Taste (23) und dann eine der Speichertasten M1 bis M3 (22) und geben Sie die gewünschten Einstellungen ein. Achtung: Beim Ausschalten des Geräts werden die Speicher gelöscht.

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrogleingeräte (Wertstoffhof)!
