BEDIENUNGSANLEITUNG L10S PRO ULTRA HEAT DREAME

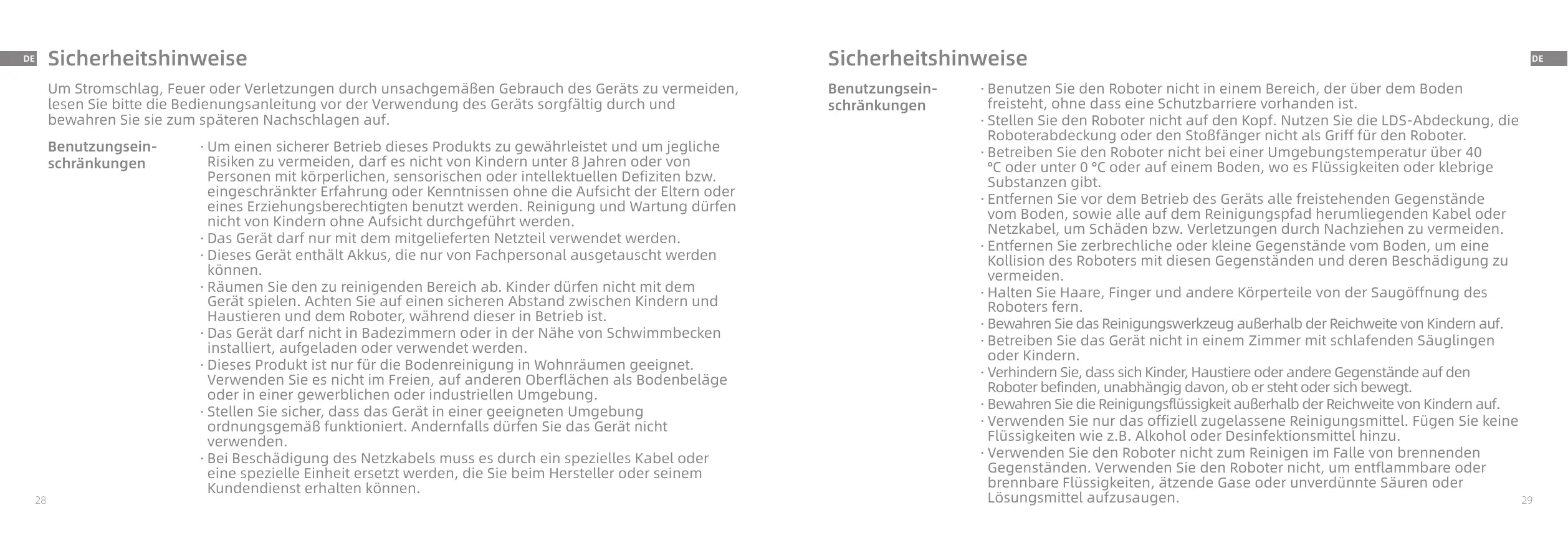

ME Sicherheitshinweise Um Stromschlag, Feuer oder Verletzungen durch unsachgemäBen Gebrauch des Geräts zu vermeiden, lesen Sie bitte die Bedienungsanleitung vor der Verwendung des Geräts sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Benutzungsein- schränkungen - Um einen sicherer Betrieb dieses Produkts zu gewährleistet und um jegliche Risiken zu vermeiden, darf es nicht von Kindern unter 8 Jahren oder von Personen mit kôrperlichen, sensorischen oder intellektuellen Defiziten bzw. eingeschränkter Erfahrung oder Kenntnissen ohne die Aufsicht der Eltern oder eines Erziehungsberechtigten benutzt werden. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. - Das Gerät darf nur mit dem mitgelieferten Netzteil verwendet werden. - Dieses Gerät enthält Akkus, die nur Von Fachpersonal ausgetauscht werden kônnen. - Räumen Sie den zu reinigenden Bereich ab. Kinder dürfen nicht mit dem Gerät spielen. Achten Sie auf einen sicheren Abstand zwischen Kindern und Haustieren und dem Roboter, während dieser in Betrieb ist. - Das Gerät darf nicht in Badezimmern oder in der Nähe von Schwimmbecken installiert, aufgeladen oder verwendet werden. - Dieses Produkt ist nur für die Bodenreinigung in Wohnräumen geeignet. Verwenden Sie es nicht im Freien, auf anderen Oberflächen als Bodenbeläge oder in einer gewerblichen oder industriellen Umgebung. - Stellen Sie sicher, dass das Gerät in einer geeigneten Umgebung ordnungsgemäB funktioniert. Andernfalls dürfen Sie das Gerät nicht verwenden. - Bei Beschädigung des Netzkabels muss es durch ein spezielles Kabel oder eine spezielle Einheit ersetzt werden, die Sie beim Hersteller oder seinem Kundendienst erhalten kônnen. Sicherheitshinweise Benutzungsein- schränkungen - Benutzen Sie den Roboter nicht in einem Bereich, der über dem Boden freisteht, ohne dass eine Schutzbarriere vorhanden ist. - Stellen Sie den Roboter nicht auf den Kopf. Nutzen Sie die LDS-Abdeckung, die Roboterabdeckung oder den StoBfänger nicht als Griff für den Roboter. - Betreiben Sie den Roboter nicht bei einer Umgebungstemperatur über 40 °C oder unter 0 °C oder auf einem Boden, wo es Flüssigkeiten oder klebrige Substanzen gibt. - Entfernen Sie vor dem Betrieb des Geräts alle freistehenden Gegenstände vom Boden, sowie alle auf dem Reinigungspfad herumliegenden Kabel oder Netzkabel, um Schäden bzw. Verletzungen durch Nachziehen zu vermeiden. - Entfernen Sie zerbrechliche oder kleine Gegenstände vom Boden, um eine Kollision des Roboters mit diesen Gegenständen und deren Beschädigung zu vermeiden. - Halten Sie Haare, Finger und andere Kôrperteile von der Saugôffnung des Roboters fern. - Bewahren Sie das Reinigungswerkzeug auBerhalb der Reichweite von Kindern auf. - Betreiben Sie das Gerät nicht in einem Zimmer mit schlafenden Säuglingen oder Kindern. - Verhindern Sie, dass sich Kinder, Haustiere oder andere Gegenstände auf den Roboter befinden, unabhängig davon, ob er steht oder sich bewegt. - Bewahren Sie die Reinigungsflüssigkeit auBerhalb der Reichweite von Kindern auf. - Verwenden Sie nur das offiziell zugelassene Reinigungsmittel. Fügen Sie keine Flüssigkeiten wie z.B. Alkohol oder Desinfektionsmittel hinzu. - Verwenden Sie den Roboter nicht zum Reinigen im Falle von brennenden Gegenständen. Verwenden Sie den Roboter nicht, um entflammbare oder brennbare Flüssigkeiten, ätzende Gase oder unverdünnte Säuren oder Lôsungsmittel aufzusaugen.

ME Sicherheitshinweise

Benutzungsein- schränkungen Akkus und Aufladen - Keine harten oder scharfen Gegenstände aufsaugen. Verwenden Sie das Gerät nicht zum Aufsaugen von Gegenständen wie Steinen, groBen Papierstücken oder anderen Gegenständen, die zur Verstopfung des Geräts führen kônnen. - Vor der Reinigung oder Wartung des Geräts muss der Stecker aus der Steckdose gezogen werden. - Wischen Sie den Roboter oder die Basisstation nicht mit einem feuchten Tuch ab und spülen Sie diese nicht mit Flüssigkeiten aus. Lassen Sie die abwaschbaren Teile nach der Reinigung vollständig trocknen, bevor Sie sie wieder einbauen und benutzen. - Verwenden Sie dieses Gerät gemäB den Anweisungen im Benutzerhandbuch. Der Benutzer ist für alle auf Grund einer unsachgemäBen Verwendung dieses Produkts entstandenen Verluste oder Schäden verantwortlich. - Verwenden Sie keine Akkus oder eine Basisstation von externen Anbietern. Der Roboter kann nur mit der Basisstation Modell RCLEO301 verwendet werden. - Versuchen Sie nicht, den Akku oder die Basisstation selbst zu zerlegen, zu reparieren oder zu verändern. - Stellen Sie die Basisstation nicht in der Nähe einer Wärmequelle auf. - Reinigen Sie die Ladekontakte der Basisstation niemals mit einem feuchten Tuch oder nassen Händen. - Entsorgen Sie alte Akkus nicht unsachgemäB. Nicht mehr benôtigte Akkus sind in einer geeigneten Recyclingeinrichtung zu entsorgten. -Im Falle einer Beschädigung oder eines Defekts des Netzkabels stellen Sie die Verwendung sofort ein und wenden Sie sich an den Kundendienst. Sicherheitshinweise Akkus und Aufladen Laser-Sicherheits- informationen - Achten Sie darauf, dass der Roboter beim Transport ausgeschaltet ist und môglichst in seiner Originalverpackung aufbewahrt wird. - Bei längerer Nichtbenutzung des Roboters sollte er vollständig aufgeladen, danach ausgeschaltet und an einem kühlen, trockenen Ort aufbewahrt werden. Laden Sie den Roboter mindestens einmal alle 3 Monate auf, um eine Tiefentladung des Akkus zu vermeiden. - Der Lasersensor in diesem Produkt entspricht der Norm IEC 60825-1:2014/EN 60825-1:2014/A11:2021 für Laserprodukte der Klasse 1. Bei der Verwendung ist direkter Augenkontakt zu vermeiden.

LASERPRODUKT DER KLASSE 1

EN 50689:2021 Hiermit erklärt Dreame Trading(Tianjin)Co., Ltd. dass das Funkgerät des Typs RLL82CE den Anforderungen der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung kann unter folgender Internetadresse eingesehen werden: https://global.dreametech.com Ein ausführliches elektronisches Handbuch finden Sie unter https://global.dreametech.com/pages/user-manuals-and-faqs

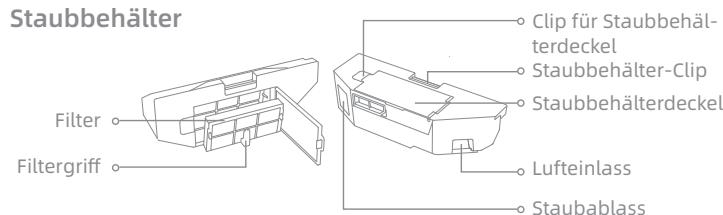

ME Produktübersicht Packungsinhalt Anderes Zubehôür € D) Roboter Em— Seitenbürste Netzkabel Rampe der Basisstation Benutzerhandbuch der Basisstation (1x2

{vorinstalliert) (1 vorinstalliert) Lôsung Basisstation

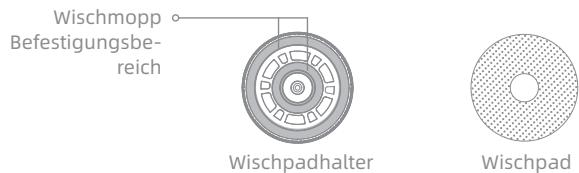

Wischpad Wischpadhalter Staubsaugerbeutel Reinigung Reinigungswerkzeug Produktübersicht Roboter ES D

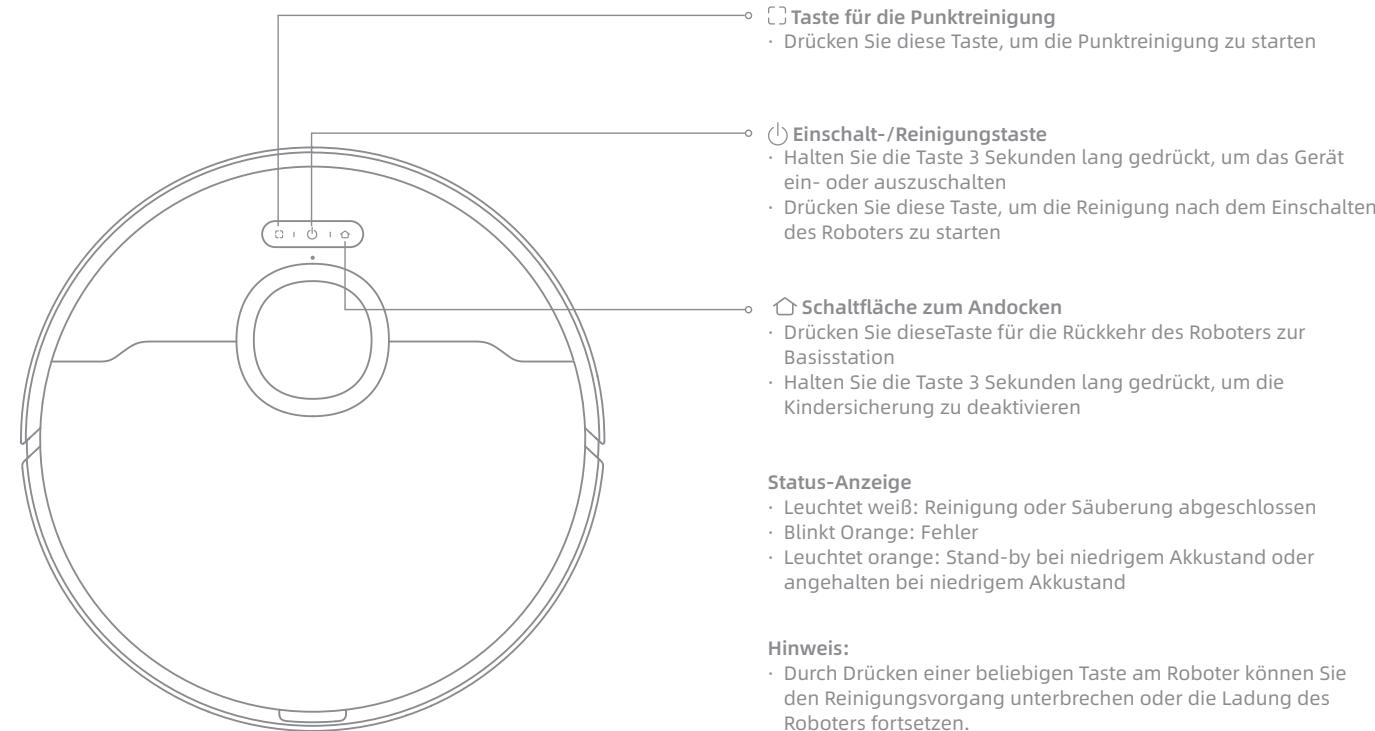

{2 Taste für die Punktreinigung + Drücken Sie diese Taste, um die Punktreinigung zu starten (D Einschalt-/Reinigungstaste +Halten Sie die Taste 3 Sekunden lang gedrückt, um das Gerät ein- oder auszuschalten + Drücken Sie diese Taste, um die Reinigung nach dem Einschalten des Roboters zu starten O Schattfläche zum Andocken + Drücken Sie dieseTaste für die Rückkehr des Roboters zur Basisstation + Halten Sie die Taste 3 Sekunden lang gedrückt, um die Kindersicherung zu deaktivieren Status-Anzeige + Leuchtet weiB: Reinigung oder Säuberung abgeschlossen - Blinkt Orange: Fehler + Leuchtet orange: Stand-by bei niedrigem Akkustand oder angehalten bei niedrigem Akkustand Hinweis: + Durch Drücken einer beliebigen Taste am Roboter kônnen Sie den Reinigungsvorgang unterbrechen oder die Ladung des Roboters fortsetzen. - Die Kindersicherung kann über die Dreamehome App ein- und ausgeschaltet werden.

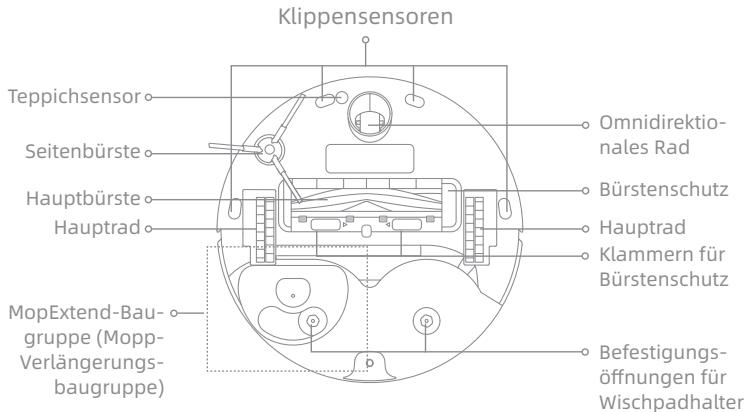

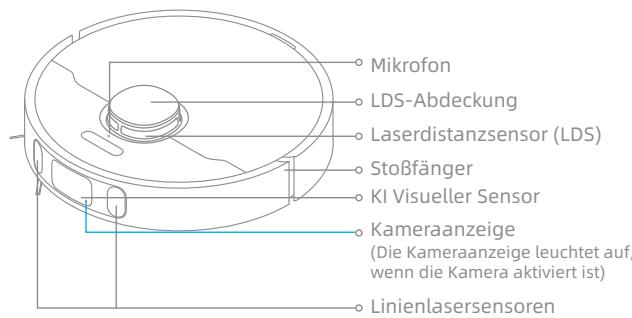

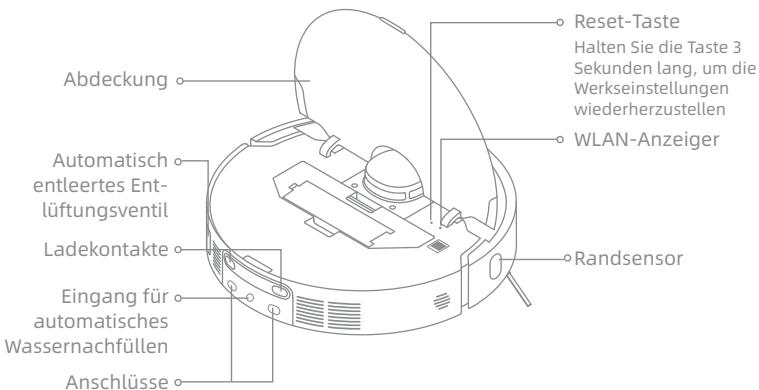

ME Produktübersicht Roboter und Sensoren Klippensensoren Teppichsensor o—| 1 omnidirektio- Mikrofon Seitenbürste nales Rad LDS-Abdeckun R : Land 9 inc Hauptbürste —— =) \ Bürstenschutz aserdistanzsensor (LDS) Hauptrad ILE L) — Hauptrad StoBfänger KI Visueller Sensor Klammern für ( Où. Bürstenschutz a + Kameraanzeige MopExtend-Bau- o— ec (Die Kameraanzeige leuchtet auf, gruppe (Mopp- : wenn die Kamera aktiviert ist) Verlängerungs- _: 5 ne dE Linientasersensoren baugruppe gruppe) Wischpadhalter Staubbehälter Clip für Staubbehäl- terdeckel à Reset taste Staubbehälter-Clip Halten Sie die Taste 3 Staubbehälterdeckel Sekunden lang, um die Abdeckung e Werkseinstellungen La/ wiederherzustellen 1 Luteintass e WLAN-Anzeiger Staubablass Automatisch o Wisch bundteil entleertes Ent- Iscnmoppverbundtel lüftungsventil Wischmopp Ladekontakte » cRandsensor Befestigungsbe- E : reich Eingang für e— C0 automatisches Ke À Wassernachfüllen # Wischpadhalter Wischpad Anschlüsse —l

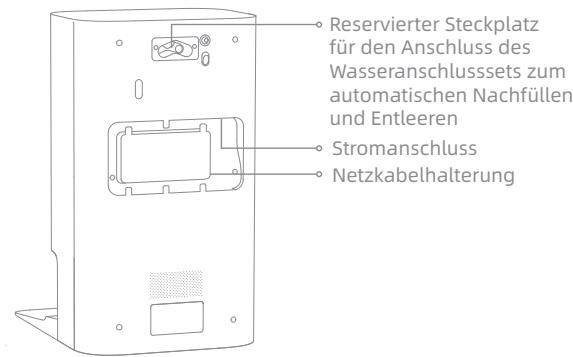

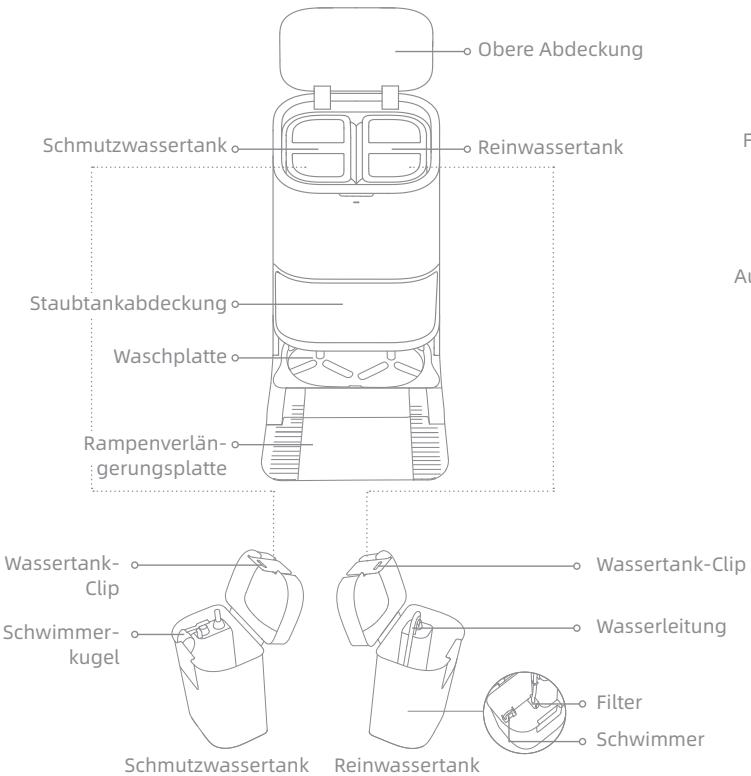

Produktübersicht Le Status-Anzeige Leuchtet weiB: Die Basisstation ist an die Stromversorgung angeschlossen Leuchtet orange: Die Basisstation hat einen Fehler Basisstation Obere Abdeckung « Reinwassertank Fach für automatische Nachfüllung des Reinigungsmittels Filter Signalbereich Automatisch entleertes Entlüftungsventil Schmutzwassertank o—| Steckplatz + Ladekontakte Staubtankabdeckung o—| e AUSLASS für automatische | l Wasserzufuhr Î | Waschplatte o— LE _ Rampenverlän- = | + Reservierter Steckplatz gerungsplate = für den Anschluss des Wasseranschlusssets zum 0 automatischen Nachfüllen TN und Entleeren Wassertank- Wassertank-Clip (fl _ ni Stromanschluss clip | 1. Kjetzkabelhalterung Schwimmer- Wasserleitung kugel 1 f l | | | Filter ” \LJ Schwimmer Schmutzwassertank Reinwassertank Hinweis: Das Wasseranschlussset für das automatische Nachfüllen und Entleeren muss separat erworben werden. (Nur in bestimmten Regionen verfügbar)

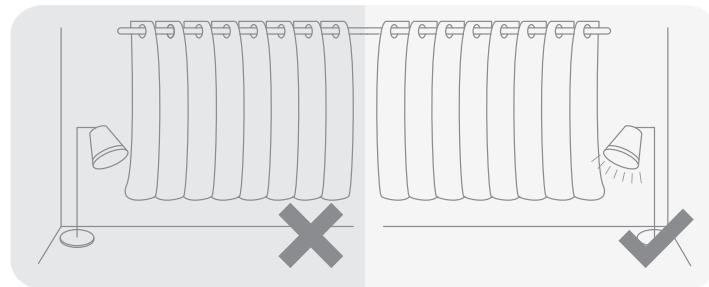

Ihr Zuhause vorbereiten

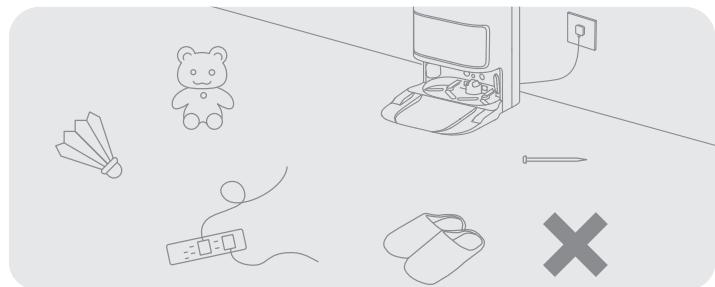

RE EX Entfernen Sie vor der Reinigung instabile, zerbrechliche, wertvolle oder gefährliche Gegenstände und râumen Sie Kabel, Tücher, Spielzeug, harte und scharfe Gegenstände vom FuBboden auf, um ein Verfangen, Zerkratzen oder Umfallen durch den Roboter und damit verbundene Verluste zu vermeiden.

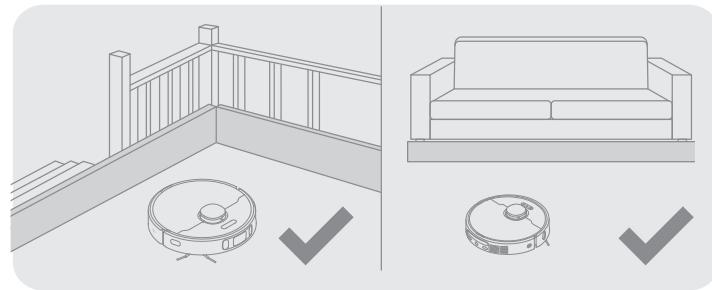

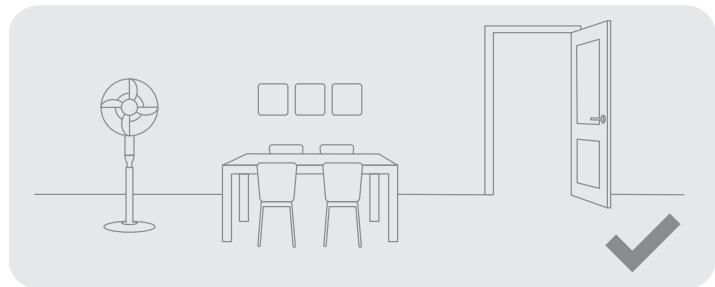

Offnen Sie die Tür des zu reinigenden Raumes und stellen Sie die Môbel in die geeignete Position, um mehr Platz zu schaffen Hinweis: Montieren Sie vor der Reinigung die physische Barriere an den Kanten von Treppen und Môbeln, um dem Roboter ein reibungsloses Arbeiten zu ermäglichen: Mit dem visuellen KI-Sensor kann der Roboter Hindernisse wie Stromkabel, Schuhe und Socken besser erkennen und vermeiden. Zur optimalen Nutzung des visuellen KI-Sensors soliten Sie für gute Beleuchtung der zu reinigenden Bereiche sorgen. + Folgen Sie dem Roboter bei der ersten Inbetriebnahme während des Reinigungsvorgangs, um mêgliche Hindernisse rechtzeitig zu entfernen. + Um zu verhindern, dass der Roboter die zu reinigenden Bereiche nicht erkennt, sollten Sie sich nicht vor dem Roboter, vor Schwellen, Fluren oder engen Stellen aufhalten. + Saugen Sie keine harten Gegenstände wie Steine, Stahlkugeln und Spielzeugteile oder scharfe Gegenstände wie Bauschutt, Glasscherben und Nägel auf, da dadurch der Boden verkratzt werden kann. Vor der Verwendung

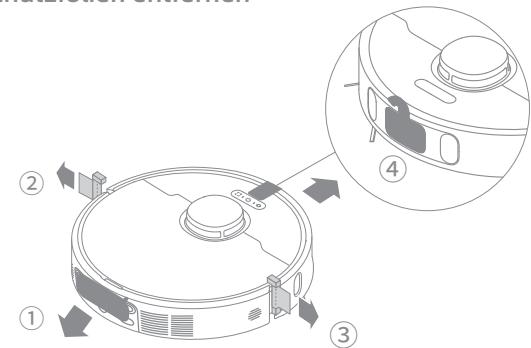

1. Schutzfolien entfernen

Seitenbürsten- Clip Hinweis: Installieren Sie die Seitenbürste, bis sie einrastet.

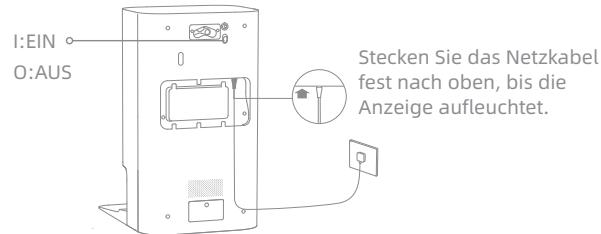

3. An eine Steckdose anschlieBen

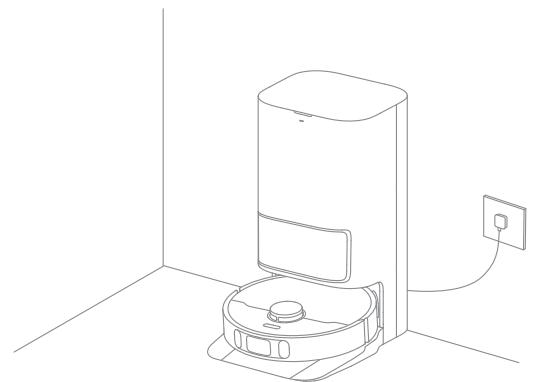

Stellen Sie die Basisstation an einem môdglichst freistehenden Ort mit gutem WLAN-Signal auf. Dann schlieBen Sie das Netzkabel an die Basisstation und stecken Sie es in die Steckdose. Stecken Sie das Netzkabel 7 fest nach oben, bis die (|) Anzeige aufleuchtet.

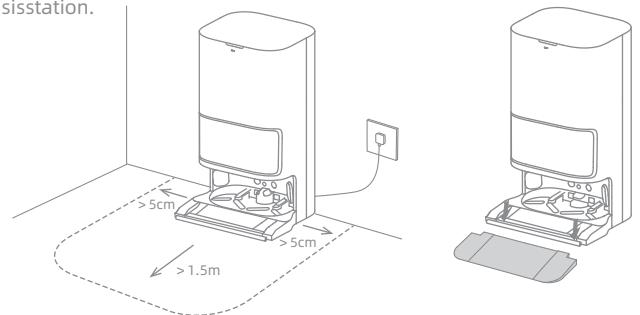

4. Platzieren Sie die Ladestation und installieren Sie die

Rampenverlängerungsplatte der Basisstation Stellen Sie die Basisstation auf und entfernen Sie alle Gegenstände, die sich näher als 1,5 m von der Vorderseite und 5cm von jeder Seite der Basisstation befinden. Montieren Sie dann die Rampenverlängerungsplatte unten an der Basisstation. Hinweis: Um zu verhindern, dass Wasserflecken Holzbôden oder Teppiche nässen, empfiehit es sich, die Basisstation auf Fliesen- oder MarmorfuBbôden zu stellen. .

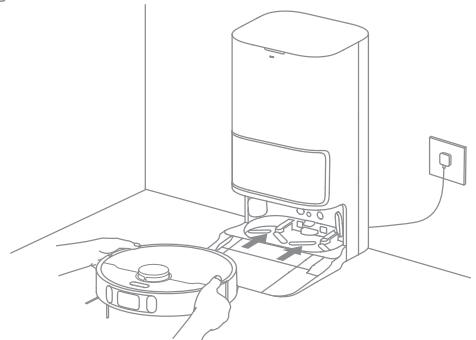

5. Platzieren Sie den Roboter

Zum Einschalten des Roboters die (l)-Taste am Roboter drücken und 3 Sekunden lang gedrückt halten. Setzen Sie den Roboter so auf die Basisstation, dass die Mopp-Baugruppe zur Waschplatte zeigt. AnschlieBend hôren Sie eine Sprachmeldung, wenn sich der Roboter erfolgreich mit der Basisstation verbunden hat. Nach dem vollständigen Aufladen des Roboters leuchten die Status-Anzeigen am Roboter und an der Basisstation 10 Minuten lang und erlôschen anschlieBend. Hinweis: Es wird empfohlen, den Roboter vor der ersten Inbetriebnahme vollständig aufzuladen. Wenn sich der Roboter aufgrund eines leeren Akkus nicht einschalten lässt, verbinden Sie ihn zum Aufladen manuel mit der Basisstation

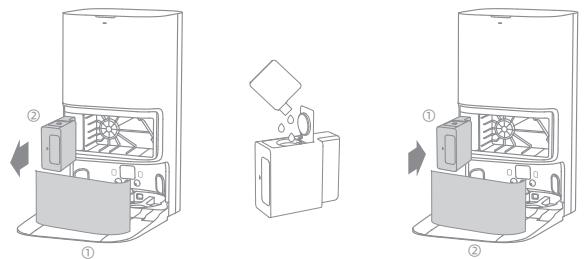

6. Hinzufügen der Reinigungslôsung

(1) Entfernen Sie die Abdeckung des Staubbehälters und ziehen Sie das Fach für automatische Nachfüllung des Reinigungsmittels heraus.

2) Üffnen Sie den oberen Deckel des Fachs und geben Sie die

Reinigungslôsung ein. (3) SchlieBen Sie den Deckel des Fachs, setzen Sie es wieder in die Basisstation ein, und bringen Sie dann die Abdeckung des Staubbehälters wieder an. Die Reinigungslésung wird während des Betriebs automatisch in den Frischwassertank eingefüllt. Fügen Sie keine anderen Flüssigkeiten als die offiziell zugelassene Reinigungsflüssigkeit hinzu, um Fehlfunktionen zu vermeiden: Installieren Sie das Fach für automatische Nachfüllung des Reinigungsmittels, bis es einrastet.

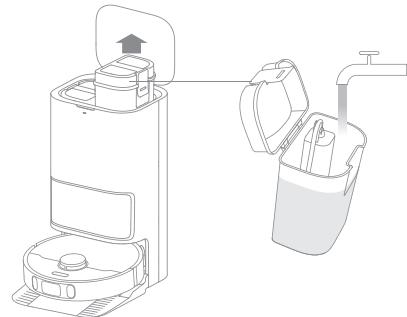

7. Wasser in den Frischwassertank einfüllen

Nehmen Sie den Frischwassertank aus der Basisstation und füllen Sie sauberes Wasser in den Tank. Setzen Sie inn dann wieder in die Basisstation ein. Hinweis: Füllen Sie kein heiBes Wasser ein, da sonst der Frischwassertank verformt werden kann. Verbinden mit der Dreamehome App

1. Laden Sie die Dreamehome App herunter

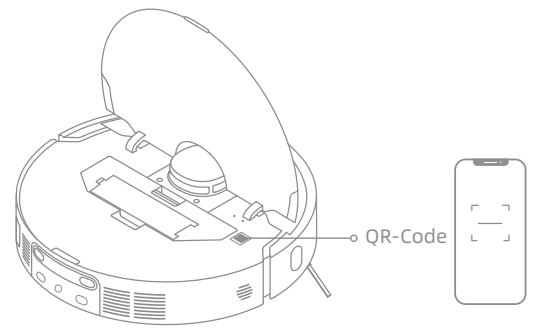

Scannen Sie den QR-Code auf dem Roboter, oder suchen Sie im App-Store nach ,Dreamehome", um die App herunterzuladen und zu installieren. Hinweis: -Es wird nur 2,4 GHz WLAN unterstützt. -Aufgrund von Aktualisierungen der App-Software kann der tatsächliche Betrieb von den Anweisungen in dieser Anleitung abweichen. Bitte folgen Sie den auf der aktuellen App-Version basierenden Anweisungen.

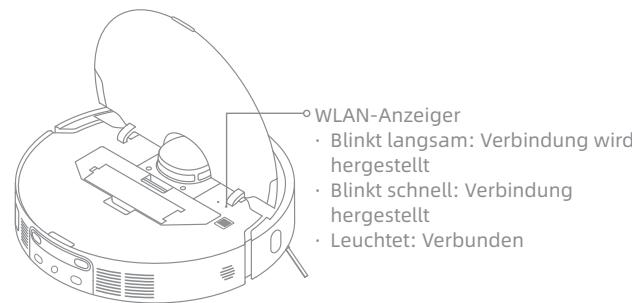

Ôffnen Sie die Dreamehome App, tippen Sie auf ,@" in der oberen rechten Ecke und scannen Sie den gleichen QR-Code auf dem Roboter erneut, um das Gerät hinzuzufügen. Bitte folgen Sie den Anweisungen, um die WLAN- Verbindung herzustellen. ° WLAN-Anzeiger + Blinkt langsam: Verbindung wird hergestellt + Blinkt schnell: Verbindung hergestellt + Leuchtet: Verbunden Hinweis: Zum Zurücksetzen der WLAN-Verbindung wiederholen Sie Schritt 2 und folgen Sie den Anweisungen, um die WLAN-Verbindung zu erstellen.

Gebrauchsanleitung Schnelle Kartenerstellung Nach erfolgter Erstkonfiguration des Netzwerks folgen Sie den Anweisungen in der App für die schnelle Erstellung einer Karte und der Roboter beginnt mit der Kartierung ohne Reinigung. Der Kartierungsvorgang wird abgeschlossen, nachdem der Roboter zur Station zurückgekehrt ist und die Karte wird automatisch gespeichert. schalten/Ausschalten Zum Einschalten des Roboters drücken und halten Sie die Taste (l)3 Sekunden lang gedrückt. Die Betriebsanzeige sollte leuchten. Stellen Sie den Roboter auf die Basis. Der Roboter sollte sich automatisch einschalten und mit dem Aufladen beginnen. Um den Roboter auszuschalten, entfernen Sie den Roboter von der Basis und halten Sie die Taste (|) 3 Sekunden lang gedrückt. Pause/Ruhemodus Wenn der Roboter läuft, drücken Sie eine beliebige Taste, um ihn anzuhalten. Wird der Roboter länger als 10 Minuten angehalten, geht er automatisch in den Ruhemodus über. Die Betriebsanzeige und die Ladeanzeige schalten sich aus. Drücken Sie eine beliebige Taste auf dem Roboter, oder nutzen Sie die App, um den Roboter wieder in Betrieb zu nehmen. Hinweis: - Wenn das Gerät länger als 12 Stunden im Ruhemodhus ist, schaltet es sich automatisch aus. + Wird der Roboter ausgeschaltet und auf die Basisstation gestellt, endet die aktuelle Reinigungsaufgabe. Reinigung automatisch fortsetzen Wenn der Akku zu schwach ist, kehrt der Roboter automatisch zur Basisstation zum Aufladen zurück. Wenn der Akku ausreichend aufgeladen ist, setzt er die noch nicht abgeschlossenen Reinigungsaufgaben fort. Hinweis: Zur Nutzung dieser Funktion müssen Sie diese in der App ôffnen. Nicht-Stôren-Modus (DND) Ist der Roboter auf den Nicht-Stôren-Modus (DND) eingestellt, kann er die Reinigung nicht fortsetzen und die Betriebsanzeige erlischt. Der Nicht- Stôren-Modus (DND) ist ab Werk standardmäBig deaktiviert. Sie künnen den Nicht-Stôren-Modus (DND) über die App aktivieren oder den DND-Zeitraum ändern. Der Nicht-Stôren-Zeitraum (DND) ist standardmäBig auf 22:00-8:00 Uhr eingestelit. Hinweis: Die geplanten Reinigungsaufgaben werden während der Nicht-Stôren-Zeit (OND) pünktlich ausgeführt. Der Roboter wird die Reinigung fortsetzen, wo er nach Ablauf des DND- Zeitraums aufgehôrt hat. Punktreinigung Drücken Sie im Standby-Modus des Roboters kurz die TasteC}, um den Punktreinigungsmodus zu aktivieren. In diesem Modus reinigt der Roboter einen quadratischen Bereich von 1,5 x 1,5 Meter um ihn herum und kehrt zu seinem Ausgangspunkt zurück, sobald die Reinigung bestimmter Bereiche abgeschlossen ist. Roboter neu starten Wenn der Roboter nicht mehr reagiert oder sich nicht ausschalten Lässt, halten Sie die Taste (|) 10 Sekunden lang gedrückt, um ihn zwangsweise auszuschalten. Zum Einschalten des Roboters drücken und halten Sie dann die Taste (|) 3 Sekunden lang gedrückt. Gebrauchsanleitung Staubsaugen und Wischen Hinweis: Wenn Sie die Mopp-Baugruppe zum ersten Mal verwenden, führt der Roboter standardmäBig die Aufgabe ,Staubsaugen und Wischen" aus.

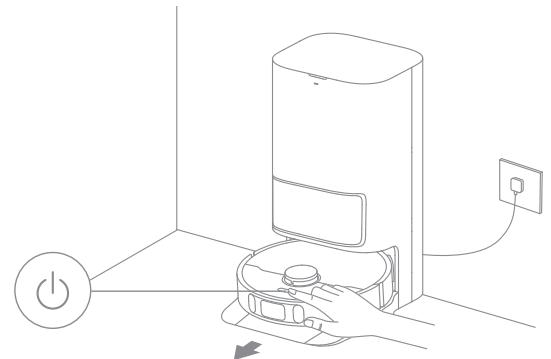

1. Reinigung starten

Drücken Sie die Taste (l) am Roboter, oder nutzen Sie die App, um den Roboter von der Basisstation aus starten zu lassen. Dann plant der Roboter die optimale Reinigungsroute und führt die Reinigungsaufgabe auf der Grundlage der erstellten Karte aus Hinweis: -Der Wischmopp wird gereinigt, bevor der Roboter mit dem Wischen beginnt, bitte warten Sie mit Geduld. -Vermeiden Sie es, die Basisstation, den Frischwassertank, den Brauchwassertank oder die Waschplatte während des Betriebs zu bewegen. -Die HeiBwasserreinigung kann in der App für die Reinigungsaufgaben des Mopps und der Basisstation aktiviert werden, was für alle Modi gjlt. Um Verbrühungen zu vermeiden, berühren Sie bei aktivierter Funktion nicht den Wasserauslass der Waschplatte.

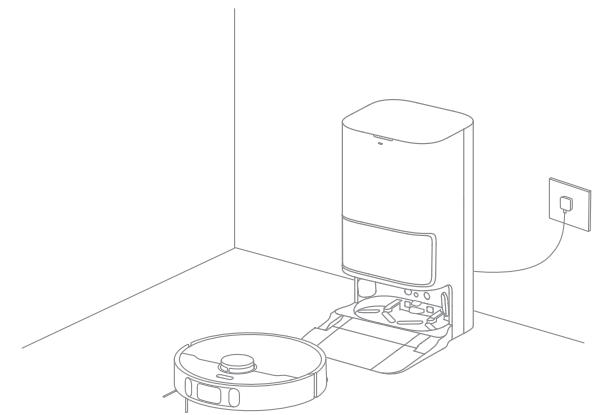

2. Automatisches Waschen des Wischmopps

Während der Reinigung kehrt der Roboter automatisch zur Basisstation zurück, um die Wischmopps zu waschen, je nach der in der App festgelegten Häufigkeit der Wischmoppreinigung. Die Basisstation füllt automatisch den Wasserbehälter des Roboters auf und der Roboter setzt die Reinigung fort. Hinweis: Wenn der Roboter während der Reinigung zur Basisstation zum Waschen der Wischmopps zurückkehrt, Leert die Basisstation nicht automatisch den Staubbehälter.

3. Automatisches Entleeren des Staubbehälters und Waschen und Trocknen

der Wischmopps nach Beendigung der Aufgabe ,Staubsaugen und Wischen”. Nachdem der Roboter eine Reinigungsaufgabe erledigt hat und zum Aufladen zur Basisstation zurückkehrt, beginnt die Basisstation automatisch mit dem Entleeren des Staubbehälters. AnschlieBend wäscht und trocknet sie die Mopps. Hinweis: -Wenn die automatische Entleerungsfunktion in der App ausgeschaltet ist, leert die Basisstation den Staubbehälter nicht automatisch. -Die Basisstation Leert den Staubbehälter gemäB der in der App eingestellten Häufigkeit

4. Reinigen Sie den Schmutzwassertank

Nachdem der Roboter seine Aufgabe erfülit hat, reinigen Sie bitte den Schmutzwassertank, um Geruchsbildung zu vermeiden. Saugen, dann wischen Wählen Sie in der App die Option ,Saugen, dann wischen'", und der Roboter hebt automatisch den Mopp an, um den Boden zu saugen. Nach Beendigung des Staubsaugvorgangs kehrt der Roboter zurück, um den Staubbehälter zu entleeren, und beginnt dann nach dem automatischen Absenken der Mopp- Baugruppe. Nur Staubsaugen Wählen Sie in der App die Option ,Nur Staubsaugen', und der Roboter hebt automatisch den Mopp an und beginnt mit dem Staubsaugen. Nur Wischen Wéhlen Sie in der App die Option , Nur Wischen”, und der Roboter prüft, ob die Mopp-Baugruppe installiert ist. Sollte dies nicht der Fall sein, setzen Sie die Mopp-Baugruppe manuell ein, woraufhin der Roboter automatisch mit dem Wischen beginnt. RegelmäBige Wartung Teile Um den Roboter in einem einwandfreien Zustand zu halten, wird empfohlen, in der App oder in der folgenden Tabelle die Hinweise zur regelmäBigen Wartung des Zubehôrs zu beachten. Signalbereich der Basisstation Ladekontakte der Basisstation Selbstentleerende Lüftungsôffnung der Basisstation Omnidirektionales Rad Randsensor Laserdistanzsensor (LOS) Linienlasersensor Einmal im Monat rit Häufigkeit der Häufigkeit des roi Häufigkeit der Häufigkeit des Wartungsarbeiten Austausches Wartungsarbeiten Austausches Schmutzwassertank | Nach jedem Gebrauch KI Visueller Sensor

Reinwassertank Teppichsensor Ale 6 bis 12 Klippensensoren Hauptbürste Einmal alle 2 Wochen Monate Ladekontakte des Staubbehälterfilter Alle 3 bis 6 Roboters Seitenbürste Monate StoBfänger Wwaschplatte Automatische Einmal im Monat Lüftungséffnung / des Roboters Gffnung für automatisches Wassernachfüllen des Roboters Unterseite des Roboters Staubbehälter Nach Bedarf reinigen Staubsaugerbeutel 6-8 Wochen Wischpad Alle 1 bis 3 Monate Hinweis: Die Austauschintervalle hängen von der Nutzung des Roboters ab. Solite durch besondere Umstände eine Ausnahme auftreten, müssen die Teile ausgetauscht werden.

ME RegelmäBige Wartung Reinigung der Basisstation

1. Wählen Sie in der App die Option ,Reinigung der Basisstation" aus,

und der Roboter verlässt die Basisstation automatisch. Nehmen Sie die Waschplatte heraus und warten Sie, bis sich der Boden der Basisstation mit Wasser fülit.

2. Spülen Sie die Waschplatte mit sauberem Wasser ab, und reinigen Sie die

Unterseite der Basisstation mit dem Reinigungswerkzeug

3. Nach kurzer Zeit pumpt die Basisstation das Schmutzwasser automatisch

ab. Trocknen Sie die Basisstation dann mit einem weichen, trockenen Tuch ab und setzen Sie die Waschplatte wieder an ihren Platz.

4. Nutzen Sie die App oder drücken Sie kurz die Taste © am Roboter, um ihn

zur Basisstation zurückzuholen. Hinweis: Lassen Sie den Roboter während der Reinigung nicht zur Basisstation zurückkehren. RegelmäBige Wartung DE Staubsaugerbeutel 3. Setzen Sie einen neuen Staubbeutel ein.

1. Entsorgen Sie den Staubbeutel.

Hinweis: Wenn Sie den Griff nach oben ziehen, wird der Beutel verschlossen, damit Staub und Schmutz nicht versehentlich herausfallen kénnen. 2. Entfernen Sie den Staub und die Verunreinigungen mit einem trockenen 4. SchlieBen Sie die Abdeckung des Staubbehälters. Tuch vom Filter.

Regelmäfige Wartung Schmutzwassertank

1. Entfernen Sie den Schmutzwassertank, ôffnen Sie den Deckel und gieBen

Sie das Schmutzwasser aus

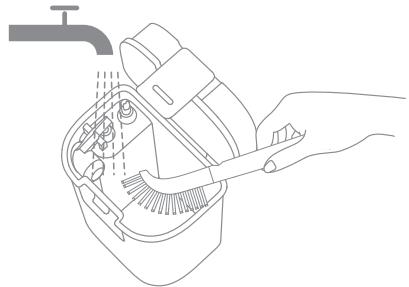

2. Spülen Sie den Schmutzwassertank mit sauberem Wasser aus, und

reinigen Sie die Innenwand des Schmutzwassertanks mit dem mitgelieferten Reinigungswerkzeug. Hinweis: Die Schwimmerkugel im Schmutzwassertank ist ein bewegliches Teil. Üben Sie beim Reinigen nicht zu viel Kraft aus, um sie nicht zu beschädigen. Hauptbürste

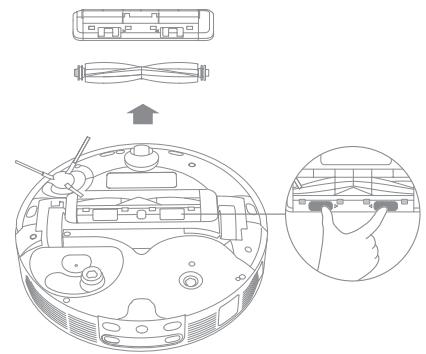

1. Drücken Sie den Bürstenschutzclip nach innen, um den Bürstenschutz zu

entfernen und die Bürste aus dem Roboter zu heben.

2. Ziehen Sie die Bürstenabdeckungen an beiden Enden der Bürste heraus,

wie in der Abbildung gezeigt. Entfernen Sie mit dem mitgelieferten Reinigungswerkzeug die in der Bürste verhedderten Haare. RegelmäBige Wartung Seitenbürste Entfernen und reinigen Sie die Seitenbürste.

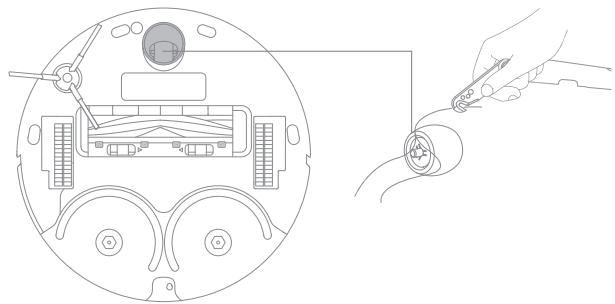

Hinweis: -Trennen Sie die Achse und den Reifen des Rundumlaufrads mit einem Werkzeug, z. B. einem kleinen Schraubendreher. Üben Sie dabei keine übermäBige Kraft aus. -Spülen Sie das Rundumlaufrad unter flieBendem Wasser ab und setzen Sie es nach dem vollständigen Trocknen wieder ein. Staubbehälter und Filter

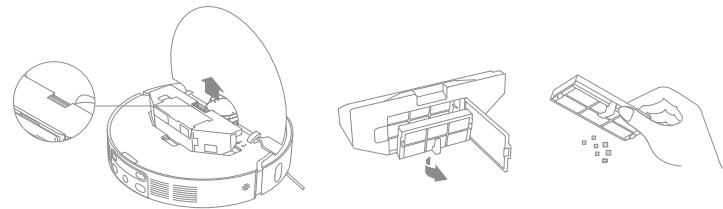

1. Offnen Sie die Abdeckung des Roboters und drücken Sie den

Staubbehälter-Clip, um den Staubbehälter zu entfernen. Nehmen Sie dann den Filter heraus und klopfen Sie vorsichtig auf seinen Filterkorb. Hinweis: Versuchen Sie nicht, den Filter mit einer Bürste, einem Finger oder scharfen Gegenständen zu reinigen, um Schäden zu vermeiden.

2. Spülen Sie den Staubbehälter und den Filter mit Wasser ab und trocknen

Sie sie vor dem Einbau vollständig ab. Hinweis: Spülen Sie den Staubbehälter und den Filter nur mit sauberem Wasser ab. Keine Reinigungsmittel verwenden. Verwenden Sie den Staubbehälter und den Filter nur, wenn sie vollständig trocken sind.

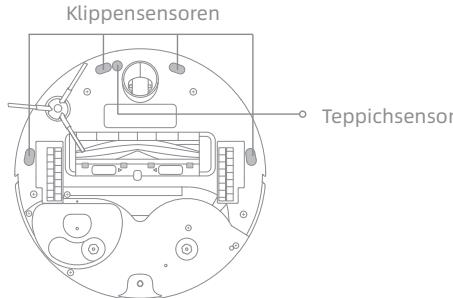

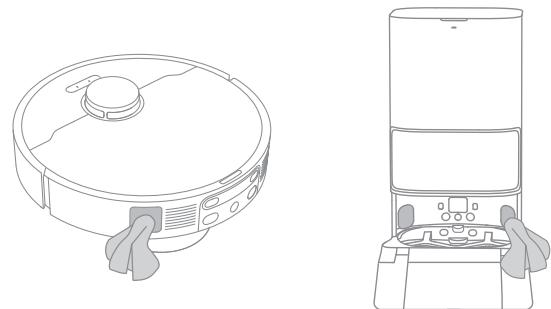

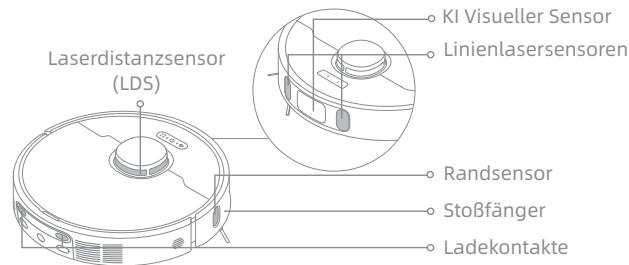

ME RegelmäBige Wartung Sensoren und Ladekontakte des Roboters Wischen Sie die Sensoren und Ladekontakte des Roboters mit einem weichen und trockenen Tuch ab, wie in der folgenden Abbildung dargestellt

Laserdistanzsensor Hinweiï Tuch zur Reinigung. KI Visueller Sensor Linienlasersensoren < Randsensor StoBfänger ° Ladekontakte e_ Teppichsensor in feuchttes Tuch kann empfindliche Elemente im Inneren des Roboters und der Basisstation beschädigen. Bitte nutzen Sie ein trockenes Ladekontakte Reinigen Sie die Ladekontakte und den Signalisierungsbereich der Basisstation mit einem weichen, trockenen Tuch. Automatisch entleertes Entlüftungsventil Reinigen Sie die automatische Lüftungséffnung des Roboters und der Basisstation mit einem weichen, trockenen Tuch. RegelmäBige Wartung Wischpad Entfernen Sie das Wischpad aus dem Wischpadhalter, um es auszutauschen Akku Der Roboter enthält einen leistungsstarken Lithium-lonen-Akkupack. Achten Sie bei täglichem Gebrauch auf eine ausreichende Ladung des Akkus, um eine optimale Akkuleistung zu erhalten.

M Fehlersuche und -behebung

Fehlersuche und -behebung Problem Lésung Problem Lôsung Der Roboter lässt sich nicht einschalten. Der Akku ist schwach. Laden Sie den Roboter an der Ladestation auf und versuchen Sie es dann erneut. Die Temperatur des Akkus ist zu niedrig oder zu hoch. Die empfohlene Betriebstemperatur des Geräts liegt zwischen 0 °C (32 °F) und 40 °C (104 °F). Roboter lädt sich nicht auf. Die Basisstation ist nicht an die Stromversorgung angeschlossen. Bitte stellen Sie sicher, dass beide Enden des Netzkabels Korrekt angeschlossen sind. Der Kontakt zwischen den Ladekontakten an der Basisstation und dem Roboter ist schlecht, bitte reinigen Sie die Ladekontakte. Überprüfen Sie, ob sich am Anschluss des Roboters ein Fremdobjekt befindet, und entfernen Sie gegebenenfalls das Fremdobjekt. Der Roboter Lässt sich nicht ausschalten Der Roboter kann während des Ladevorgangs nicht ausgeschaltet werden. Zum Ausschalten des Roboters wird empfohlen, ihn von der Basisstation zu entfernen und die Taste (| 3 Sekunden lang gedrückt zu halten. Wenn sich der Roboter durch Ausführen von Schritt T nicht ausschalten lässt, halten Sie die Taste (|) 10 Sekunden lang gedrückt, um ein Ausschalten des Roboters zu erzwingen. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst. Der Roboter kann keine Verbindung zum WLAN herstellen Das Passwort für das Wi-Fi-Netzwerk ist falsch. Überprüfen Sie, ob das Passwort für die Verbindung mit Inrem WLAN- Netzwerk korrekt ist. Der Roboter unterstützt keine 5 GHz WLAN-Verbindung. Stellen Sie sicher, dass der Roboter mit einer 2,4 GHz WLAN- Verbindung verbunden ist. Das WLAN-Signal ist schwach. Stellen Sie sicher, dass sich der Roboter in einem Gebiet mit guter WLAN-Abdeckung befindet. Der Roboter ist môglicherweise nicht für die Konfiguration bereit. Beenden Sie die App, starten Sie diese erneut, und versuchen Sie es dann noch einmal wie angewiesen. Die Aufladegeschwindigkeit ist langsam Es dauert etwa 3,5 Stunden, um den Roboter vollständig aufzuladen, wenn der Akku schwach ist. Wenn Sie den Roboter bei Temperaturen auBerhalb des angegebenen Bereichs betreiben, wird die Ladegeschwindigkeit automatisch verlangsamt, um die Lebensdauer des Akkus zu verlängern. Die Ladekontakte sowohl am Roboter als auch an der Basisstation kônnen verschmutzt sein, bitte wischen Sie sie mit einem trockenen Tuch ab. Der Roboter findet nichts und kehrt zur Basisstation zurück. Die Basisstation ist nicht an das Stromnetz angeschlossen oder wurde bewegt, während der Roboter nicht auf ihr steht. Es gibt zu viele Hindernisse um die Basisstation herum. Platzieren Sie die Basisstation in einen freistehenden Bereich Wenn der Roboter bewegt wird, muss er sich môglicherweise neu positionieren, und er erstellt eine neue Karte, wenn die Neupositionierung fehlschlägt. Wenn der Roboter zu weit von der Basisstation entfernt ist, kann er môglicherweise nicht automatisch zurückkehren. In diesem Fall müssen Sie den Roboter manuell auf die Basisstation stellen. Wischen Sie den Signalisierungsbereich an der Basisstation ab, um Staub oder Schmutz zu entfernen Die Geräusche nehmen zu, während der Roboter in Betrieb ist. Prüfen Sie, ob der Staubbehälterfilter verstopft ist. Wenn ja, reinigen Sie ihn oder ersetzen Sie ihn. Ein harter Gegenstand kônnte in der Hauptbürste oder im Staubbehälter eingeklemmt sein. Prüfen und entfernen Sie alle harten Gegenstände. Die Hauptbürste oder die Seitenbürste kann sich verheddern. Prüfen und entfernen Sie alle Fremdkôrper. Schalten Sie den Saugmodus auf Standard oder Leise. Der Roboter bleibt vor der Basisstation stecken und kann nicht zu ihr zurückkehren. Entfernen Sie alle Hindernisse innerhalb von 5 cm auf der linken und rechten Seite oder innerhalb von 1,5 m vor der Basisstation, um eine Blockierung des Roboters zu vermeiden. Der Weg für die Rückkehr zum Laden ist blockiert, z. B. die Tür ist geschlossen Der Roboter kann wegrutschen, wenn der Boden vor der Basisstation übermäBig nas ist. Wenn dies der FalList, entfernen Sie zunächst das überschüssige Wasser, bevor Sie es erneut versuchen Es wird empfohlen, die Basisstation an einen anderen Ort zu stellen und es erneut zu versuchen. Achten Sie darauf, dass die Rampenverlängerungsplatte richtig installiert ist. Der Roboter bewegt sich, ohne der festgelegten Route zu folgen. Gegenstände wie Stromkabel und Hausschuhe sollten vor dem Einsatz des Roboters aufgeräumt werden. Beim Einsatz auf nassen, rutschigen Oberflächen rutscht das Hauptrad durch. Es wird empfohlen, die nassen Stellen vor dem Einsatz des Roboters zu trocknen. Wischen Sie die Linienlasersensoren und den visuellen KI-Sensor des Roboters mit einem sauberen, weichen Tuch ab, um sie sauber und funktionsfähig zu halten. Der Roboter kann die zu reinigenden Räume nicht erreichen. Stellen Sie sicher, dass die Türen der zu reinigenden Räume offen sind. Prüfen Sie, ob die Türschwelle des Zimmers hôher als 2 cm ist. Der Roboter kann nicht über hohe Schwellen oder Stufen fahren. Der Boden vor dem zu reinigenden Zimmer kann nass und rutschig sein, so dass der Roboter wegrutscht und nicht ordnungsgemä funktioniert. Trocknen Sie den Boden, bevor Sie den Roboter benutzen

ME Fehlersuche und -behebung

Problem Lésung Der Roboter nimmt die Reinigung nach dem Laden nicht wieder auf. Vergewissern Sie sich, dass der Roboter nicht auf den Nicht-Stôren-Modus (DND-Modus) eingestellt ist, da er dann die Reinigung nicht fortsetzen kann. Der Roboter setzt die Reinigung nicht mehr fort, nachdem Sie ihn manuell zum Aufladen auf die Basisstation gestellt haben. Dazu gehôürt das manuelle Aufstellen des Roboters auf der Basisstation oder das Senden des Roboters zum Aufladen über die App oder über den Roboter selbst. Die Station kann den Staubbehälter nicht automatisch leeren. Prüfen Sie, ob der Staubbeutel im Staubbehälter volL ist. Wenn der Staubbeutel nicht volL ist, prüfen Sie, ob die automatischen Entleerungsôffnungen des Roboters, der Basisstation oder des Staubbehälters verstopft sind. Falls ja, beseitigen Sie die Verstopfung rechtzeitig. Der Wasserstand der Waschplatte ist nicht normal Nehmen Sie die Waschplatte heraus und prüfen Sie, ob der Abwasserabfluss verstopft ist, und reinigen Sie ihn. Drücken Sie vorsichtig auf Schmutzwassertank, um sicherzustellen, dass er richtig installiert ist. Überprüfen Sie, ob die Dichtung am Schmutzwassertank lose oder nicht richtig installiert ist, und setzen Sie sie gegebenenfalls manuell zurück. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst. Überprüfen Sie die Reinigungsflüssigkeit. Fügen Sie keine anderen Flüssigkeiten als die offiziell zugelassene Reinigungsflüssigkeit hinzu. Bei weiteren Fragen wenden Sie sich bitte an http: global.dreametech.com Spezifikationen Roboter Basisstation Modell RLL82CE Model RCLEO301 Ladedauer Ca. 3,5 Stunden 220-240 V 50-60 Nenneingang " Nennspannung 144V Nennausgang 20V=2A Nennleistung 75W Nennleistung 1000 w Betriebsfrequenz 2400 - 2483,5 MHz Maximale Ausgangsleistung <20 d8m (bei der Staubentleerung) Nennleistung {während der T150w HeiBwasserreinigung) Unter normalen Einsatzbedingungen muss dieses Gerät in einem Abstand von mindestens 20 cm zwischen der Antenne und dem Kôrper des Benutzers gehalten werden. Nennleistung (beim Lade- und Trocknungsvorgang) sw Hinweis: -Die Nennleistung (während der HeiBwasserreinigung) wird durch den Leistungswert während des angegebenen Zeitraums (Wassertemperatur 25 °C) bestimmt. -Die Nennleistung (beim Lade- und Trocknungsvorgang) wird durch den Leistungswert während der Volllastperiode bestimmt.

Entsorgung und Entnahme des Akkus Der eingebaute Lithium-lonen-Akku enthält umweltgefährdende Stoffe. Lassen Sie den Akku vor der Entsorgung von qualifiziertem Fachpersonal entfernen und in einer entsprechenden Recycling-Einrichtung entsorgt wird. - Der Akku muss vor der Entsorgung aus dem Gerät entfernt werden; - Das Gerät muss beim Entfernen des Akkus vom Stromnetz getrennt werden; - Der Akku muss sicher entsorgt werden. VORSICHT: Vor dem Entfernen des Akkus ist das Gerät vom Stromnetz zu trennen und der Akku so tief wie môglich zu entladen. Nicht mehr benëtigte Akkus sind in einer geeigneten Recyclingeinrichtung zu entsorgten. Setzen Sie den Akku nicht hohen Temperaturen aus, um Explosionsgefahr zu vermeiden Unter unsachgemäBen Bedingungen kann Flüssigkeit aus dem Akku austreten. Bei Kontakt mit der Flüssigkeit spülen Sie die betroffene Stelle mit Wasser und suchen Sie einen Arzt auf. Anleitung zum Herausnehmen: 1. Drehen Sie den Roboter um, entfernen Sie mit einem geeigneten Werkzeug die Schrauben auf der Rückseite des Roboters und nehmen Sie dann die Abdeckung ab.

2. Lôsen Sie die Klemmen zwischen dem Akku und der Leiterplatte, um den Akku zu entfernen.

WEEE-Informationen Für alle mit diesem Symbol gekennzeichneten Produkte gelten die Regelungen der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE), die nicht in den unsortierten Hausmüll gelangen dürfen. Zum Schutz der menschlichen Gesundheit und der Umwelt sollten Sie daher Ihre Altgeräte bei einer von der Regierung oder den lokalen Behôrden eingerichteten Sammelstelle für das Recycling von Elektro- und Elektronik- Altgeräten abgeben. Eine ordnungsgemäBe Entsorgung und Wiederverwertung trägt dazu bei, môgliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden. Bitte wenden Sie sich an den Installateur oder die lokalen Behôrden, um weitere Informationen über den Standort sowie die Bedingungen und Voraussetzungen für solche Sammelstellen zu erhalten. Entsorgung von Elektro- und Elektronikaltgeräten Die durchgestrichene Mülltonne bedeutet, dass Sie gesetzlich verpflichtet sind, diese Geräte einer vom unsortierten Siedlungsabfall getrennten Sammelstelle zuzuführen. Die Entsorgung über die Restmülltonne oder die gelbe Tonne ist untersagt. Enthalten die Produkte Batterien oder Akkus, die nicht fest verbaut sind, müssen diese vor der Entsorgung entnommen und getrennt als Batterien entsorgt werden. Môglichkeiten der Rückgabe von Altgeräten Besitzer von Altgeräten kônnen diese im Rahmen der durch ôffentlich-rechtlichen Entsorgungsträger eingerichteten und zur Verfügung stehenden Môglichkeiten der Rückgabe oder Sammlung von Altgeräten abgeben, damit eine ordnungsgemäBe Entsorgung der Altgerâte sichergestell ist. Unter dem folgenden Link kônnen Sie ein Onlineverzeichnis der Sammel- und Rücknahmestellen ansehen: https://wwwLear-system.de/ear-verzeichnis/sammel-und-ruecknahmestellen Datenschutz Wir weisen alle Endnutzer von Elektro- und Elektronikaltgeräten darauf hin, dass Sie für das Lôschen personenbezogener Daten auf den zu entsorgenden Altgeräten selbst verantwortlich sind.
