ARIA 520 - ARIA 700 - BALTIC 600 - BALTIC 900 - Einbauhaube ROBLIN - Kostenlose Bedienungsanleitung

Marke	ROBLIN
Kompatible Modelle	ARIA 520, ARIA 700, BALTIC 600, BALTIC 900
Produkttyp	Einbau-Dunstabzugshaube
Absaugfunktionen	Drei Geschwindigkeiten + Intensivmodus (6 Min.); 24h-Funktion nicht vorhanden; keine Abschaltverzögerung
Beleuchtung	LED (Austausch durch Kundendienst)
Bedienelemente	Tasten: Aus (0), Stufe 1, 2, 3/Intensiv, Beleuchtung
Fettfilter	Spülmaschinengeeignet (max. 50°C); monatliche Reinigung; Lebensdauer 10 Jahre
Geruchsfilter	Zwei Typen: waschbar (Reinigung alle 2 Monate) oder nicht waschbar (Austausch alle 3 Monate); Referenzen verfügbar
Clean-Air-Filter	Für Modelle mit CLEAN-R-System; Austausch mit UV-Lampe (6000h oder 3 Jahre)
Filter-Sättigungsalarm	Bei diesen Modellen nicht verfügbar
Sicherheit	Nicht unter der Haube flambieren; Fritteusen überwachen; nicht direkt in die LED schauen; keinen Druckdampf verwenden
Material und Pflege des Gehäuses	Reinigung mit feuchtem Tuch und mildem Reinigungsmittel; scheuernde Produkte vermeiden
Kundendienst	ROBLIN kontaktieren unter +33 (0)1.30.28.94.00 oder www.roblin.fr
Ersatzteile	Geruchsfilter Ref. 112.0590.152 (520) und 112.0590.151 (700); Fettfilter Ref. 991.0304.729 (520) und 991.0329.714 (700)
Entsorgung	Nicht mit dem Hausmüll entsorgen; WEEE-Richtlinie befolgen

Häufig gestellte Fragen - ARIA 520 - ARIA 700 - BALTIC 600 - BALTIC 900 ROBLIN

Wie schalte ich die Dunstabzugshaube ein?

Drücken Sie kurz die Taste 1, 2 oder 3, um den Motor auf der entsprechenden Stufe einzuschalten. Die Taste leuchtet dauerhaft.

Wie schalte ich die Dunstabzugshaube aus?

Drücken Sie kurz die Taste 0, um den Saugmotor auszuschalten.

Wie verwende ich den Intensivsaugmodus?

Halten Sie die Taste 3 lange (2 Sekunden) gedrückt. Der Intensivmodus wird für 6 Minuten aktiviert, danach kehrt die Haube zur vorherigen Stufe zurück. Die Taste blinkt.

Wie reinige ich die Fettfilter?

Öffnen Sie die Saugblende, entnehmen Sie die Filter und reinigen Sie sie in der Spülmaschine bei max. 50°C. An der Luft trocknen lassen. Wieder einsetzen und die Blende schließen.

Wann muss ich den nicht waschbaren Geruchsfilter ersetzen?

Ersetzen Sie den nicht waschbaren Geruchsfilter mindestens alle 3 Monate (bei intensiver Nutzung häufiger). Nicht waschen oder wiederverwenden.

Wie reinige ich den waschbaren Geruchsfilter?

Reinigen Sie ihn alle 2 Monate im Geschirrspüler bei hoher Temperatur ohne anderes Geschirr. Trocknen und dann im Backofen bei 100°C für 10 Minuten reaktivieren.

Kann ich die Dunstabzugshaube mit einem Gasherd verwenden?

Ja, aber achten Sie auf die Flammen. Metallteile können heiß werden. Flambieren Sie niemals unter der Haube und verwenden Sie hitzebeständige Handschuhe.

Was tun, wenn die LED-Beleuchtung nicht mehr funktioniert?

Kontaktieren Sie den ROBLIN-Kundendienst für den Austausch. Versuchen Sie nicht, sie selbst zu ersetzen.

Wie erhalte ich Ersatzteile?

Rufen Sie +33 (0)1.30.28.94.00 an oder besuchen Sie www.roblin.fr, um Filter und Zubehör zu bestellen.

Wie reinige ich das Gehäuse der Dunstabzugshaube?

Verwenden Sie ein feuchtes Tuch mit einem milden Reinigungsmittel. Vermeiden Sie scheuernde oder chemische Produkte, die die Oberfläche zerkratzen könnten.

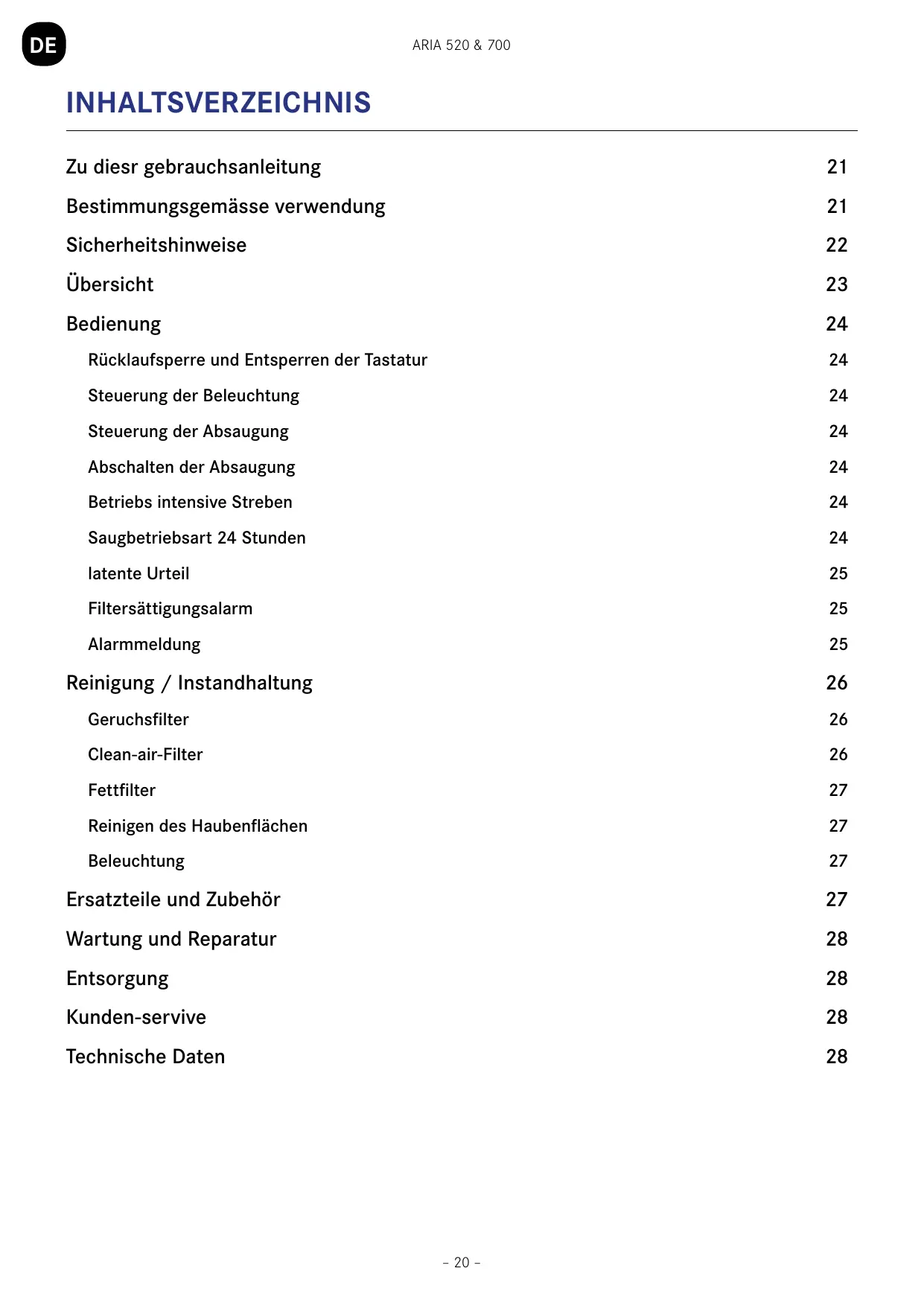

BEDIENUNGSANLEITUNG ARIA 520 - ARIA 700 - BALTIC 600 - BALTIC 900 ROBLIN

Zudiesr gebrauchsanleitung 21
Bestimmungsgemässe verwendung 21
Sicherheitshinweise 22
Übersicht 23
Bedienung 24
Rücklaufspere und Entsperren der Tastatur 24
Steuerung der Beleuchtung 24
Steuerung der Absaugung 24
Abschalten der Absaugung 24
Betriebs intensive Streben 24
Saugbetriebsart 24 Stunden 24
latente Urteil 25
Filtersattigungsalarm 25
Alarmmeldung 25
Reinigung / Instandhaltung 26
Geruchsfilter 26
Clean-air-Filter 26
Fettfilter 27
Reinigen des Haubenflächen 27
Beleuchtung 27
Ersatzteile und Zubehör 27
Wartung und Reparatur 28
Entsorgung 28
Kunden-servive 28
Technische Daten 28

ZU DIESER GEBRAUCHSANLEITUNG

These Gebrauchsanleitung bezieht sich auf die verschiedenen Modèle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale und Funktionen an Ihr dem Modell nicht verfügbar sind.

Gebrauchsanweisung vor der Verwendung des Produkts aufmerksamlesen.
Gebrauchsanweisung aufbewahren.
Das in dieser Gebrauchsanweisung beschriebene Produkt nur gemäß der bestimmungsgemäßen Verwendung einsetzen.

Symbol Bedeutung

Warnzeichen. Warning vor Verletzungsgefahren.

Maßnahmen in Sicherheits- und Warnhinweisen zur Vermeidung von Schäden und Verletzungen.
▶ Handlung. Hier,müssen Sie etwas tun.
■ Resultat. Ergebnis einer oder mehrerer Handlungen.
✓ Voraussetzung, die vor dem Ausführrender folgenden Handlung erfüllt seinmust.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.

Die Abzugshaube, die mit einem Fettfilter und einem Geruchsfilter ausgestattet ist, entfernt über dem Kochfeld entstehende Dünste über eine Umluft- oder Luftabsauganlage.

SICHERHEITSHINWEISE

Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation und falschen, unsachgemäßen oder unangemessenen Gebrauch entstehen können.

Die Abzugshaube kann keine schweren Lasten halten oder/TRagen.

Abzugshaube nicht besteigen, nicht darauf auf sitzen, nicht darauf auf stehen.
Keine schweren Gegenstände auf der Abzugshaube abstellen.

Kinder ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen das Gerät nicht bedieren und nicht reinigen, es sei dann, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.

Kinder unter 8 Jahren dürfen das Gerät nicht bedienen und nicht reinigen, auch wenn sie beaufsichtigt werden.

Das Gerät ist kein Spielzeug.

Kinder vom Gerät und vom Verpackungsmaterial fernhalten.
Kinder in der Nähe des Geräts nicht unbeaufsichtigt lässt.
Kinder nicht mit dem Gerät spielten halten.
Beim Gebrauch der Abzugshaube die Bedienungsanleitungen des Kochfelds und der Kochgeräte beachten, die unter der Abzugshaube oder während deren Betrieb verwendet werden.

Brandgefahr und Verletzungsgefahr durch offene Flamme!

Ablagerungen im Fettfilter können sich entzünden.

In der Nähe des Geräts nicht mit offener Flamme arbeiten (z. B. flambieren).
Alle Filter stets nach den angegebenen Intervallen reinigen oder auswechseln.

Überhitztes Öl in Fritteusen kann in Flammenaufgeh.

Fritteuse durchgehend während der Benutzung beobachten.

Verletzungsgefahr am Auge durch LED-Leuchte!

Das LED-Licht ist sehr hell und kann die Augenschädigen.

Nicht langere Zeit direkt in die LED-Leuchte blichen.

Stromschlaggefahr durch defectes Gerät!

Defektes Gerät nicht einschalten.
Sicherung im Sicherungskasten ausschalten.
Kundendienstbenachrichtigen.

Stromschlaggefahr durch eindringende Flüssigkeit!

Das Gerät enthalt elektrische Teile.

Sicherstellen, dass keine Flüssigkeit ins Geräteinnere gelangt.
Nicht mit Dampfdruck reinigen.
Bedienelemente nicht mit nassem Tuch reinigen.

Verbrennungsgefahr durch heiße Oberflächen!

Zugängliche metallene Teile der Abzugshaube können sehr heiß werden, wenn Kochgeräte benutzt werden, die große Mengen Hitze abgeben (z. B. Gaskochfelder).

Heiße Oberflächen nicht berühren.
Ausklappbare Abzugshaube vorsichtig öffnen und schließen.
Hitzeabweisende Handschuhe/TRagen.

ÜBERSICHT

1 Front
2 Bedientastatur
3 Filter

Taste Funktion

O

Aus-Taste

1

Erste Sauggeschwindigkeit

2

Zweite Sauggeschwindigkeit

3 》

Knopf zur Einstellung der Beleuchtungsintensität

Reverse-Lock-und Entriegeln der Tastatur

Funktion nicht vorhanden.

Steuerung der Beleuchtung

Hauptbeleuchting

▶ kurz drücken. -■-

Schaltet die Beleuchtung mit der zuletzt verwendeten Leuchtstärke ein oder aus.
- Beleuchtung an = Taste dauerhaft an.

Sekundärbeleuchting

Lange Unterstutzung.
- Erhöhen oder verringern Sie die Intensität der Beleuchtung.

Steuerung der Absaugung

Absaugleistungsstufe

Die niedrigen Leistungsstufen werden für das Garen bei geringer Hitze und für Soßen, leichtes Köcheln, usw. empfohlen

Die mittleren Leistungsstufen werden für längeres Garen, zum Grillen und Frittieren empfohlen.

Die hohen Leistungsstufen werden für Garmethoden mit starker Fett- und Rauchentwicklung empfohlen.

Inbetriebnahme der Abzugsanlage

▶ kurz drücken. 1

Schalten Sie den Vakuummotor bei der ersten Betriebsgeschwindigkeit ein.
Feste Lichttaste.

▶ kurz drücken. 2

Schalten Sie den Vakuummotor mit der zweiten Geschwindigkeit ein.
Feste Lichttaste.

▶ kurz drücken. 3 »

Schalten Sie den Vakuummotor mit der dritten Geschwindigkeit ein.
Feste Lichttaste.

Abschalten der Absaugung

kurz drucken. 0
Schaltet den Abzugsmotor aus.

Betriebs intensive Streben

Die hohe Absaugleitungsstufe wird für punktuelle hochste Rauch- und Fettentwicklungen empfohlen.

Aktivierung

lange drücken (2s). 3

Aktiviert den hohen Absaugleistungsmodus - auch bei ausgeschaltetem Motor - für 6 Minuten, anschließend Rückkehr zur vorher genutzten Leistungsstufe.
Blinkende Taste leuchtet.

Saugbetriebsart 24 Stunden

Mit dieser Funktion konnen Sie alle unangenehmenen und hartnäckigen Gerüche durch Luftferneuerung aus Ihrem Raum entfern.

Aktivierung

Funktion nicht vorhanden.

Deaktivierung

Funktion nicht vorhanden.

Latente Urteil

Mit dieser Funktion wird die Luftfilterung für kurze Zeit fortgesetzt und der verbliebene Rauch nach Beendigung des Koch- oder Brativorgangs abgesaugt.

Aktivierung

Funktion nicht vorhanden.

Deaktivierung

Funktion nicht vorhanden.

Filtersattigungsalarm

Der Alarm weist Sie daraufhin, wenn die Fett- und Geruchsfilter gereinigt bzw. bei nicht waschbaren Geruchsfiltern ausgetauscht werden,müssen.

Aktivierung

Je nach Art des Bedientastenfels muss der Alarm „Filtersattigung“ aktiviert werden, wenn es sich bei Ihr dem Gerät um eine Umluft- oder Clean-Air-Ausführung handelt.

Funktion nicht vorhanden.

Deaktivierung

Funktion nicht vorhanden.

Zurücksetzen des Alarms

Funktion nicht vorhanden.

Alarmmeldung

Funktion nicht vorhanden.

REINIGUNG / INSTANDHALTUNG

Vor Reinigungs- und Instandhaltungsarbeiten:

Gerat ausschalten.

Brandgefahr! Verletzungsgefahr!

Ablagerungen im Fettfilter konnen Feuer fangen. Filter, die nicht regelmäßig gereinigt oder gewechselt werden, konnen Feuer fangen, wenn mit offener Flamme oder starker Hitze unter der Abzugshaube hantiert wird.

Alle Filter stets nach den angegebenen Intervallen reinigen oder wechseln.

Geruchsfilter

Es gibt zwei Arten von Geruchsfilters: waschbare und nicht waschbare.

Nicht waschbarer Geruchsfilter

Einen nicht waschbaren Geruchsfilter nicht reinigen oder wiederverwenden.
Wechseln Sie nicht waschbare Geruchsfilter mindestens alle 3 Monate oder haufiger aus, wenn die Abzugshaube länger als 3 Stunden am Tag benutzt wird.
Mit dem Austausch der nicht waschbaren Geruchsfilter Goes grundsatzlich eine Reinigung der Fettfilter einher.

Waschbarer Geruchsfilter

Reinigen Sie waschbare Geruchsfilter bei hoher Temperatur in der Geschirrspulmaschine (ohne andere Kuchenutensilien) alle 2 Monate. Trocknen Sie die Geruchsfilter mit der Spulmaschine oder ca. 30 Minuten lang an der frischen Luft.
Reaktivieren Sie die gereinigten und getrockneten waschbaren Geruchsfilter, indem Sie diese 10 Minuten lang bei maximal 100^ in den Ofen legen. Im Zuge der Reinigung der waschbaren Geruchsfilter werden standardmäßig auch die Fettfilter gereinigt.

Clean-Air-Filter

A bzugshauben mit Umluftsystem sind mit Clean-Air

Filtern ausgestattet

Wechseln Sie einen Clear-Air-Filter aus, wenn auch die zugehörige UV-Lampe ausgetaucht wird. Die Lebensdauer einer UV-Lampe beträgt etwa 6000 Std. oder 3 Jahre.

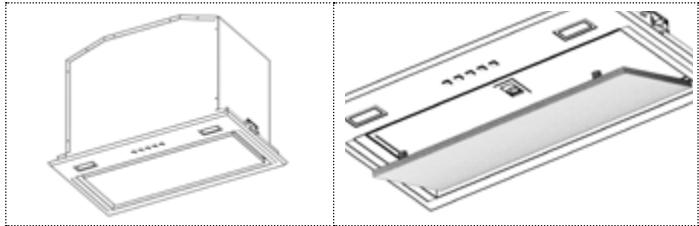

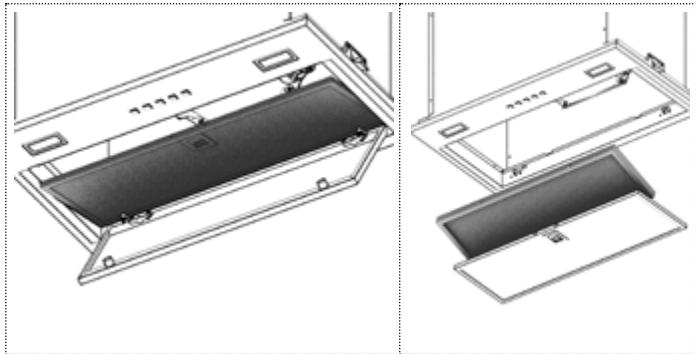

Austausch des waschbaren Geruchsfilters

Öffnen Sie das Randabsaugpanel.

Trennen Sie den Geruchsfilter vom Fettfilter.

Gehen Sie umgekehrt vor, um den Geruchsfilter (blau) wieder am Gerät anzubringen.
- Setzen Sie gegebenenfalls den Alarm „Filtersattigung“ zusück.

Fettfilter

Die Filter haben eine Lebensdauer von 10 Jahren und müssen bei normalem Gebrauch einmal monatlich gereinigt werden

Reinigen Sie die Fettfilter bei einer Temperatur von maximal 50^ in der Geschirrspülmaschine.
Lassen Sie die Filter an der frischen Luft trockne.

Fettfilter reinigen

Offnen Sie das Randabsaugpanel.

▶ Nehmen Sie die Fettfilter hersus.
Reinigen Sie den Fettfilter.
Setzen Sie den Fettfilter wieder ein.
SchlieBen Sie das Randabsaugpanel.
- Setzen Sie gegebenenfalls den Alarm „Filtersätigung“ zusammen.

Reinigung der Haubenflächen

Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

• Verwenden Sie keine Scheuermittel und keine chemischen Reinigungsmittel, die die Oberflächen des Geräts angegeben oder zerkratzen können.

Beleuchtung

Austausch der LED-Strahler nur vom Kundendienst durchführten halten.

ERSATZTEILE UND ZUBEHÖR

Ersatzteile (+33 (0)1.30.28.94.00).

Zubehörteile (+33 (0)1.30.28.94.00).

Komponente	Typ, Teile-Nr.	Bemerkung
Geruchsfilter	112.0590.152 (520)	waschbar und hohe Leistung
	112.0590.151 (700)
Fettfilter	991.0304.729 (520)	waschbar
	991.0329.714 (700)

WARTUNG UND REPARATUR

Falsch ausgeführte Reparaturen können schwere Verletzungen, Schäden am Gerät verursachen sowie die Funktion des Geräts beeinträchtigen.

Wartungsarbeiten an elektrischen Teilen und am Rauchabzug nur vom Hersteller oder vom Kundendienst durchführten halten.
Schadhafte Kabel nur vom Hersteller oder vom Kundendienst austauschen halten.

ENTSORGUNG

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden damit.

Mit der vorschrifsmäßigen Entsorgung des Gerätes tragen Sie dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

itte informieren Sie sich über das ortliche Abfalltrennungssystem fur Elektro- und Elektronikabfälle.
Halten Sie die vor Ort geltenden Bestimmungen ein und entsorgen Sie ihre Altgeräte nicht mit dem normalen Hausmüll.
Mit der ordnungsgemäßen Entsorgung Ihr's Altgeräts tragen Sie zur Vermeidung möglicher negativer Auswirkungen auf die Umwelt und die menschliche Gesundheit bei.

KUNDEN- SERVICE

Die Kontaktadresse für Ihr Land finden Sie auf der Rückseite oder auf www.roblin.fr

www.roblin.fr

TECHNISCHE DATEN

Die technischen Daten finden Sie auf dem Typenschild Ihres Produkts.
Weitere Informationen zu technischen Daten finden Sie auf www.roblin.fr
