ARIA 520 - ARIA 700 - BALTIC 600 - BALTIC 900 - Cappa incassata ROBLIN - Manuale utente e istruzioni gratuiti

Marca	ROBLIN
Modelli compatibili	ARIA 520, ARIA 700, BALTIC 600, BALTIC 900
Tipo di prodotto	Cappa da incasso
Funzioni di aspirazione	Tre velocità + modalità intensiva (6 min); funzione 24h assente; spegnimento ritardato assente
Illuminazione	LED (sostituzione da parte del servizio clienti)
Comandi	Pulsanti: spegnimento (0), velocità 1, 2, 3/intensiva, illuminazione
Filtro antigrasso	Lavabile in lavastoviglie (max 50°C); pulizia mensile; durata 10 anni
Filtro anti-odori	Due tipi: lavabile (pulizia ogni 2 mesi) o non lavabile (sostituzione ogni 3 mesi); riferimenti disponibili
Filtro clean-air	Per modelli con sistema CLEAN-R; sostituzione con lampada UV (6000h o 3 anni)
Allarme saturazione filtri	Non disponibile su questi modelli
Sicurezza	Non flambare sotto la cappa; sorvegliare le friggitrici; non guardare direttamente i LED; non usare vapore sotto pressione
Materiale e manutenzione della carrozzeria	Pulizia con panno umido e detergente delicato; evitare prodotti abrasivi
Servizio clienti	Contattare ROBLIN al +33 (0)1.30.28.94.00 o www.roblin.fr
Ricambi	Filtri anti-odori rif. 112.0590.152 (520) e 112.0590.151 (700); filtri antigrasso rif. 991.0304.729 (520) e 991.0329.714 (700)
Smaltimento	Non gettare nei rifiuti domestici; seguire la direttiva RAEE

Domande frequenti - ARIA 520 - ARIA 700 - BALTIC 600 - BALTIC 900 ROBLIN

Come accendere la cappa?

Premere brevemente il pulsante 1, 2 o 3 per accendere il motore alla velocità corrispondente. Il tasto si accende fisso.

Come spegnere la cappa?

Premere brevemente il pulsante 0 per spegnere il motore di aspirazione.

Come utilizzare la modalità di aspirazione intensiva?

Tenere premuto (2 secondi) il pulsante 3. La modalità intensiva si attiva per 6 minuti, poi la cappa torna alla velocità precedente. Il tasto lampeggia.

Come pulire i filtri antigrasso?

Aprire il pannello di aspirazione, rimuovere i filtri e pulirli in lavastoviglie a max 50°C. Lasciare asciugare all'aria. Rimontare e chiudere il pannello.

Quando sostituire il filtro anti-odori non lavabile?

Sostituire il filtro anti-odori non lavabile ogni 3 mesi minimo (più spesso se uso intensivo). Non lavare né riutilizzare.

Come pulire il filtro anti-odori lavabile?

Pulire in lavastoviglie a temperatura alta senza altri utensili ogni 2 mesi. Asciugare poi riattivare in forno a 100°C per 10 minuti.

Posso usare la cappa con un fornello a gas?

Sì, ma sorvegliare le fiamme. Le parti metalliche possono diventare calde. Non flambare mai sotto la cappa e usare guanti resistenti al calore.

Cosa fare se l'illuminazione LED non funziona più?

Contattare il servizio clienti ROBLIN per la sostituzione. Non tentare di sostituirlo da soli.

Come ottenere i ricambi?

Chiamare il +33 (0)1.30.28.94.00 o consultare www.roblin.fr per ordinare filtri e accessori.

Come pulire la carrozzeria della cappa?

Usare un panno umido con un detergente delicato. Evitare prodotti abrasivi o chimici che potrebbero graffiare la superficie.

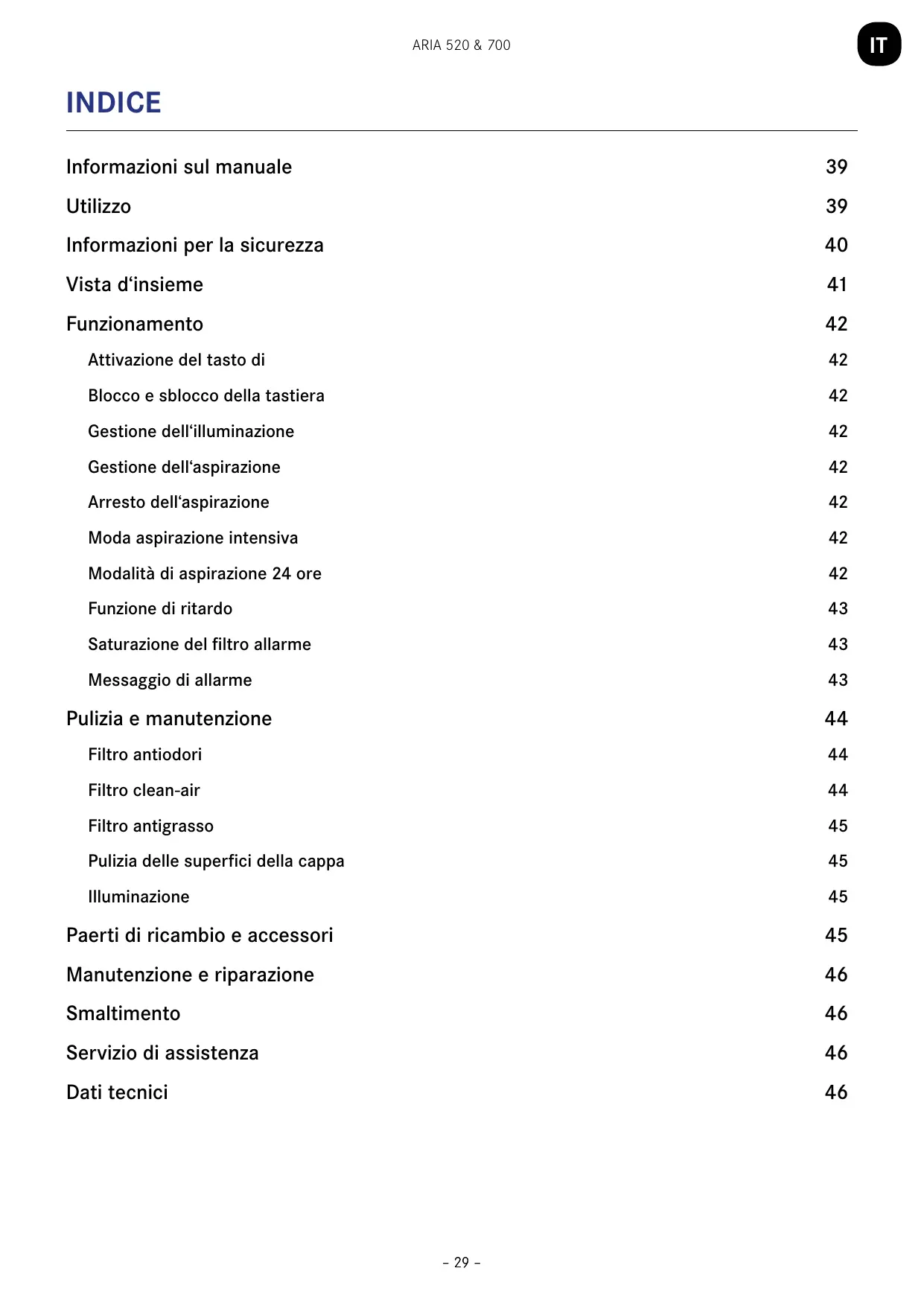

MANUALE UTENTE ARIA 520 - ARIA 700 - BALTIC 600 - BALTIC 900 ROBLIN

Informazioni sul manuale 39
Utilizzo 39
Informazioni per la sicurezza 40
Vista d'insieme 41
Funzionamento 42
Attivazione del tasting di 42
Blocco e sblocco della tastiera 42
Gestione dell'illuminazione 42
Gestione dell'aspirazione 42
Arresto dell'aspirazione 42
Moda aspirazione intensiva 42
Modalità di aspirazione 24 ore 42
Funzione di ridardo 43
Saturazione del filtro allarme 43
Messaggio di allarme 43

Pulizia e manutenzione 44

Filtro antidori 44
Filtro clean-air 44
Filtro antigrasso 45
Pulizia delle superfici della cappa 45
Illuminazione 45

Paerti di ricambio e accessori 45
Manutenzione e riparazione 46
Smaltimento 46
Servizio di assistenza 46
Dati tecnici 46

INFORMAZIONI SUL MANUALE

Questo libretto di uso è valido per diversi modelli del dispositivo. è quando possibile che alcune delle coratteristiche e funzioni qui descripte non siano disponibili nel modello specifico acquistato.

Leggere attendamente il libretto di uso prima diutilizzare il dispositivo.
Conservare il libretto di uso.
Utilizzato il disponivo descritto in quello libretto di uso solo conformamente all'utilizzo.

Simbolo Significato

Avviso di pericol. Avviso di pericol di lesioni.

Azioni in sicurezza e avventenze per evitare lesions o danni.
Azione. Specifica un'azione che deve essere compiuta.
■ Risultato. Risultato di una o più azioni.
Presupposto che deve essere soddisfatto prima di eseguire l'azione successiva.

UTILIZZO

La cappa è stata progettata esclusivamente per uso domestico allo scopo di eliminare i vapori di cottura.

La cappa, dotata di filtrro antigrasso e di filtrro antiodori, rimuove i vapori che si formano al di sopra del piano di cottura attaverso un sistema di circolazione dell'aria o di estrazione dell'aria.

INFORMAZIONI PER LA SICUREZZA

Il produttore non risponde dei anni che sono verificarsi a causa di un'installazione non corretta e di un utilizzo del dispositivo non corretto, non adeguato o irragionevole.

La cappa non può sostenere carichi pesanti.

Non salire, non stare in piedi né sedersi sulla cappa.
Non appogiare oggetti sulla cappa.

I bambini e persone con disponà fisiche, sensoriali o mentali limitate o con esperienza o conoscenza limitate non possono utilizzato né pulire il dispositivo, tranne nel caso in cui siano sorvegliati e struiti da una persona responsabile della loro sicurezza. Bambini di età inferiore a 8 anni non possono utilizzato né pulire il dispositivoanche se sorvegliati. Questo dispositivo non è un giocattolo.

Tenere il disposativo e il materiale di imballaggio lontani alla portata dei bambini.
Non lasciare bambini incustoditi nelle vicinanze del dispositivo.
Non consentire ai bambini di giocare con il dispositivo.
Quando si utilizza la cappa rispetto are leindicazioni dei manuali del piano di cottura e deidispositivi di cottura utilizzati al di fatto della cappa o quando la cappa è in funzione.

Pericolo di incendio e di lesions per via di fiamme libere!

I depositi sul filtro antigrasso possono incendiarsi.
Nonutilizzarefiammelibere nellevicinanze deldispositivo(peres.se sipreparano piatti flambé).
Pulire o sostituire sempre tutti i filtri negli intervalli specificati.

Se si utilizzato friggitrici, l'olio surriscaldato può prendere fuoco.
Sorvegliare costamente le friggitrici durante l'uso.

Rischio di lesionsagli occhi a causa della luce LED!

La luce LED è molto intensiva e può danneggiare gli occhi.
Non guardare direttamente nel fascio di luce LED in modo prolongato.

Rischio di scossa elettrica a causa del dispositivo danneggiato!

Non accendere un dispositivo danneggiato.
Disattivare il fusibile nella scatola dei fusibili.
Contattare il servizio di assistenza.

Rischio di scossa elettrica a causa della penetrazione di liquidi!

Il dispositivo contiene componenti elettrici.

Accertarsi che non penetrino liquidi all'interno del dispositivo.
Non utilizzato vapore pressurizzato per pulire il disposativo.
Nonutilizzare un panno umido per pulire gli elementi di dato.

Pericolo di uszioni a causa di superfici ad alte temperature!

Le parti metalliche accessibili della cappa possono raggiungere temperature molto elevate quando sono utilizzate con cucine e piani cottura che emettono grandi quantità di calore (per es. fornelli a gas).

Non toccare le superfici calde.
Prestare molto attenzione nelle'apertura e nella chiusura del pannello estrabile.
Indossare guanti resistenti al calore.

VISTA D'INSIEME

1 anteriore
2 Tastiera di lavoro
3 filtro

Tasto Funzione

0

Pulsante off

1 2

Prima velocità di aspirazione

3 》

Seconda velocità di aspirazione

Terza velocità di aspirazione / velocità intensiva

Pulsante di regolazione dell'intensità luminosa

Sicura scorrevole e sbloccare la tastiera

Funzione inesistente.

Gestione dell'illuminazione

Illuminatione principale

Pressione breve.

• Accende o spegne l'illuminazione
• Accensione = pulsante permanente接触到.

Illuminatione secondaria

Funzione inesistente.

Gestione dell'aspirazione

Avvio dell'aspirazione

Livello di aspirazione

Le velocità basse sono consigliate per le cotture a fuoco lento, per esempio di salse.

Le velocità intermedie sono consigliate per le cotture sostenute, le grigliate e le fritture.

Le alte velocità sono consigliate per le cotture a forte emanazione di grassi e di vapori.

Pressione breve. 1

Accendere il motore del vuoto alla prima velocità di utilizzo.
Pulsante luce fisso.

Pressione breve. 2

• Accendere il motore del vuoto alla seconda velocità di utilizzato.
  Pulsante luce fisso.

Pressione breve.3

Accendere il motore del vuoto alla terza velocità di utilizzo.
Pulsante luce fisso.

Arresto dell'aspirazione

Pressione breve. 0
Spegne il motore di aspirazione.

Modalità di aspirazione intensiva

La modalità di aspirazione intensiva è consigliata in caso di vapori e di emanazioni locali di grassi troppo cospicue.

Attivazione del funzionamento aspirazione intensiva

Lungo pressione (2s). 3

Attiva la modalità di aspirazione intensiva,anche a motore spento, per 6 minuti, e poi ritorna alla velocità precedentemente utilizzata.
- Pulsante lampeggiante accesso.
questa funzione permette di rimuovere tutti gli odori.
radevoli e persistenti dall'ambiente, rinnovando.
ria.

Attivazione della guida di aspirazione 24 h

Funzione inesistente.

Disattivazione della guida di aspirazione 24 h

Funzione inesistente.

Funzione „Timer“

Questa funzione permette di continuare temporaneamente a filtrare e ad evacuire i fumi residuali dopo l'arresto della cottura.

Attivazione del funzionamento „timer“

Funzione inesistente.

Funzione inesistente.

L'allarme indica quando i filtri anti-grasso e i filtri anti-odore hanno bisogno di essere puliti, o sostituiti nel caso dei filtri anti-odore non lavabili.

Activation de l'alarme „saturation des filtres“

A seconda del tipo di tastiera di commando, l'attivazione dell'allarme «saturazione dei filtri» si deve fare nel momento in cui l'apparecchio è una versione riciclaggio o clean-air.

Funzione inesistente.

L'attivazione dell'allarme „saturazione filtro“

Funzione inesistente.

Resetture l'allarme ,saturazione dei filtri

Funzione inesistente.

Messaggio di allarme „saturazione dei filtri“

Funzione inesistente.

PULIZIA E MANUTENZIONE

Prima di effettuare qualsiasi intervento di pulizia e cura:

Specnere il dispositiivo.

Pericolo di incendio! Rischio di lesions!

I depositi sulchio antigrasso possono incendiarsi.

I filtri che non vengono puliti o sostituiti regolarmente possono prendere fuoco se al disotto della cappa vengono a trovarsi fiamme libere o un calore intenso.

Pulire o sostituire sempre tutti i filtri negli intervalli specificati.

Filtro antidori

Esistono due tipi di filtering anti-odore: i lavabili e i non lavabili.

Filtro anti-odore non lavabile

Z Non lavare o riutilizzare unhetto anti-odore non lavabile.
Sostituire i filtri anti-odore non lavabili anni 3 mesi come minimo se la cappa viene utilizzata per più di 3 ore al giorno.
La sostituzione dei filtri anti-odore non lavabili si accompagna sistematicamente alla pulitura dei filtri anti-grasso.

Filtro anti-odore lavabile

▶ Pulire i filtri anti-odore lavabili in lavastoviglie a temperatura elevata (senza altri utensili da cucina) agli 2 mesi. Lasciare asciugare i filtri anti-odore in lavastoviglie o all'aria per circa 30 minuti.
Riattivare i filtri anti-odore lavabili, lavati e asciugati ponendoli inorno per 10 minuti a 100 ^ C al massimo. La pulitura dei filtri anti-odore non lavabili si accompagna sistematicamente alla pulitura dei filtri anti-grasso.

Filtro clean-air

I filtri clean-air equipaggiano le cappe provviste del

Sostituire un filtro clean-air se è da sostituire la lampada UV associata. La durata di vita di una lampada UV è di circa 6000h o 3 anni.

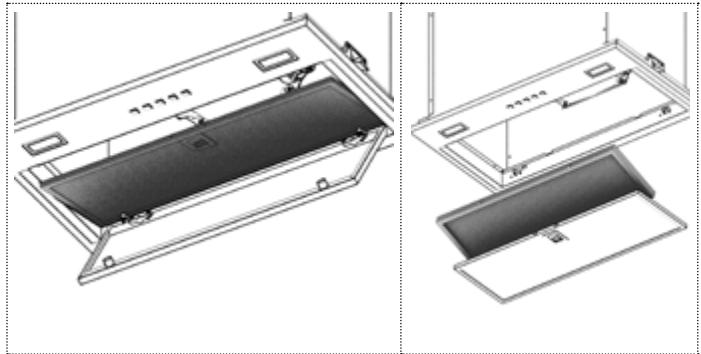

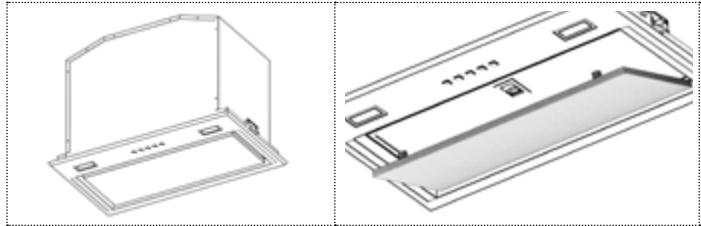

Sostituzione filtro anti-odore lavabile

Apriere l pannello di aspirazione perimetrale.

Separare il filtro anti-odore dal filtrro anti-grasso.

Procedere all'inverso per riposizionare il filtro anti-odore (in blu) sull'apparecchio.
- Re-initializzare l'allarme «saturazione dei filtri» se necessario.

Filtro antigrasso

I filtri hanno una durata di vita di 10 anni e devono essere puliti una volta al mese a uso normale.

Pulire i filtri anti-grasso in lavastoviglie a
- una temperatura massima di 50^ .
Lasciare asciugare i filtri all'aria.

Pulizia del filtro antigrasso

Apriere il pannello di aspirazione perimetrale.

Togliere i filtri anti-grasso.
▶ Pulire i filtri anti-grasso.
Rimettere il filtro anti-grasso al suo posto.
- Chiudere il pannello di aspirazione perimetrale.
Re-initializzare l'allarme «saturazione dei filtri» se necessario.

Pulizia delle superfici della cappa

Si consiglia di utilizzare un panno umido e un detergente delicato.

Non utilizzato agenti abrasivi o detergenti chimici poiché potrebbero corrodere o graffiare le superfici del dispositivo.

Illuminazione

Assicurarsi che i LED siano sostituiti unicamente dal servizio di assistenza.

PARTI DI RICAMBIO E ACCESSORI

Pezzi di ricambio (+33 (0)1.30.28.94.00).

Accessor (+33(0)1.30.28.94.00)

Componente	Tipo, art. n.	Osservazioni
Filtro antiodori	112.0590.152 (520)	lavabile e Alte prestazioni,
	112.0590.151 (700)
Filtro antigrasso	991.0304.729 (520)	lavabile
	991.0329.714 (700)

MANUTENZIONE E RIPARAZIONE

Se eseguite in modo non corretto, le riparazioni possono provocare gravi lesioni, danni al dispositivo eagli accessori e prompressere il funzionamento del dispositivo.

Accertarsi che la manutenzione dei componenti elettrici e dell'evacuatore dei fumi sia effettuata unicamente dal produttore o dal servizio di assistenza.
Assicurarsi che i cavi danneggiati siano sostituiti unicamente dal produttore o dal servizio di assistenza.

SMALTIMENTO

Questo significato sul prodotto o sulla confezione indica che il dispositivo non devessecessere smaltito con i normali rifiuti domestici.

Lo smaltimento adeguato del dispositivo contribuisce a evitare consequences dannose per l'ambiente e la salute..

Si prega di informarsi sul sistema locale di separazione dei rifiuti elettrici ed elettronici.
Si prega di agire secondo le regole locali e di nongettare i prodotti usati con i rifiuti domestici comuni.
Smaltire correttamente il prodotto usato aiutera a prevenir consequence negative potenziali contro l'ambiente e la salute umana

SERVIZIO DI ASSISTENZA

Contattare l'indirizzo per il proprio paese riportato sul retro o sul site www.roblin.fr

DATI TECHNICI

• Consultare la targhetto di identificazione applicata sul prodotto.

Maggiori informazioni sui dati tecnici sono disponibili sul site www.rolin.fr

www.roblin.fr
