GEBRAUCHSANWEISUNGEN 02
GEBRAUCHSANWEISUNGEN 96
GEBRAUCHSANWEISUNGEN 144
Danke!
Elektrische Sicherheit

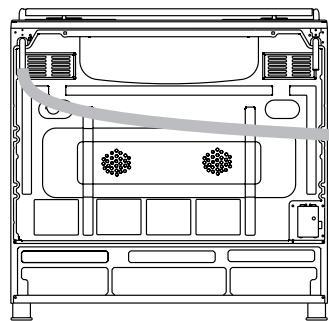

Die Wärme, die aus dem Ofen kommt, darf nicht mit der Wand in Kontakt kommen.
Technische Daten
Katalytische Wände *
Vielen Dank, dass Sie sich für dieses VALBERG-Produkt entschieden haben.
Ausgewählt, getestet und empfohlen von ELECTRO DEPOT.
Die Produkte der Marke VALBERG garantieren Benutzerfreundlichkeit, zuverlässige Leistung und tadellose Qualität.
Bei diesem Gerät können Sie sicher sein, dass jeder Gebrauch zufriedenstellt.
Willkommen bei ELECTRO DEPOT.
Besuchen Sie unsere Websites: www.electrodepot.fr
www.electrodepot.be
ELECTRO DEPOT

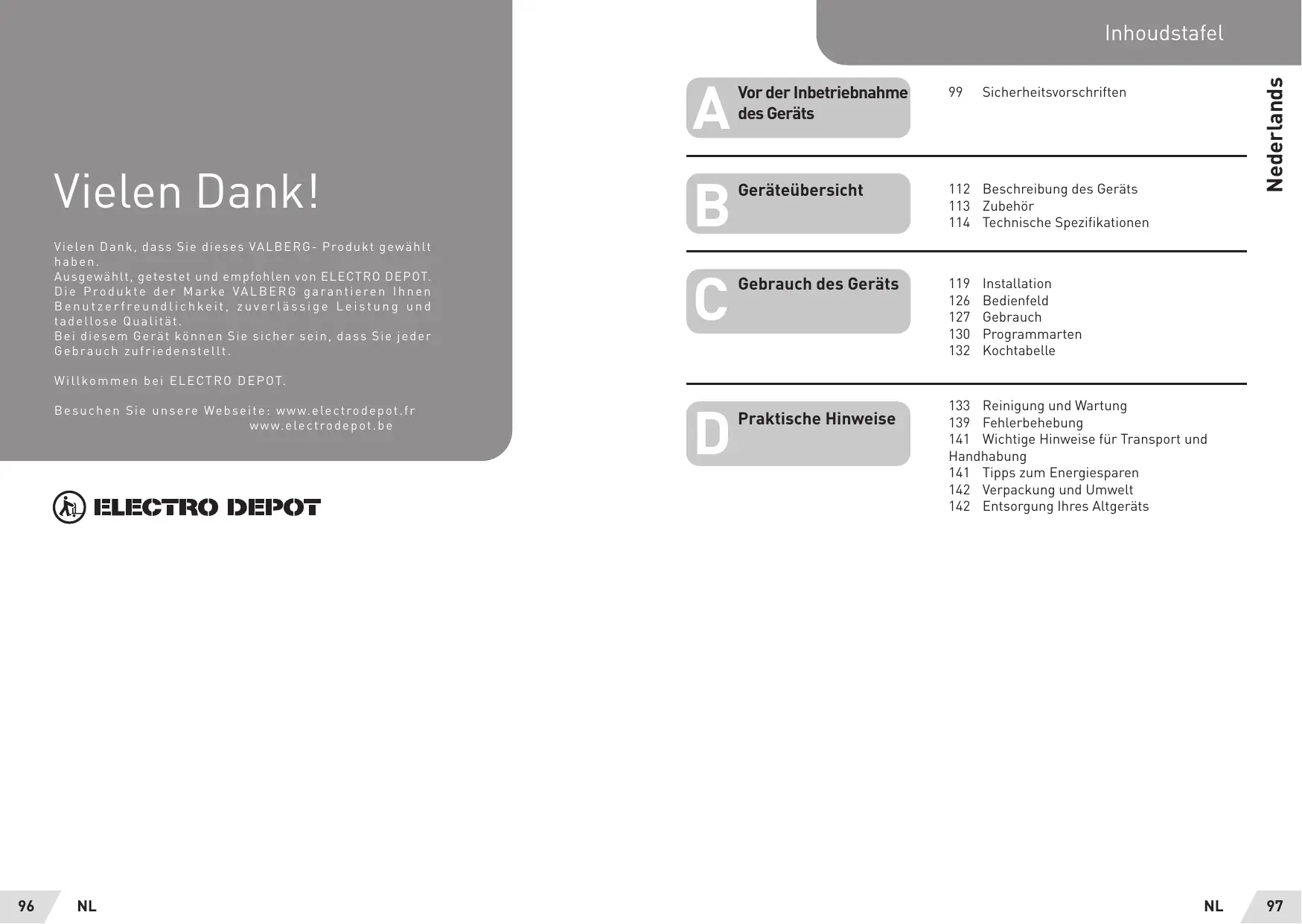

| A Vor der Inbetriebnahme des Geräts | 99 Sicherheitsvorschriften |
| B Geräteübersicht | 112 Beschreibung des Geräts |
| 113 Zubehör |
| 114 Technische Spezifikationen |
| C Gebrauch des Geräts | 119 Installation |
| 126 Bedienfeld |
| 127 Gebrauch |
| 130 Programmarten |
| 132 Kochtabelle |
| D Praktische Hinweise | 133 Reinigung und Wartung |
| 139 Fehlerbehebung |
| 141 Wichtigige Hinweise für Transport und Handhabung |
| 141 Tipps zum Energiesparen |
| 142 Verpackung und Umwelt |
| 142 Entsorgung Ihres Altgeräts |
Sehr geehrte Benutzerinnen und Benutzer, dieses Gerät wurde in unseren modernen Anlagen in einer gepflegten Arbeitsumgebung und gemäß strengster Qualitätskriterien hergestellt. Es wurde mit dem Ziel entwickelt, Ihnen eine optimale Leistung zu bieten. Wir empfehlen Ihnen daher, diese Bedienungsanleitung vor dem Gebrauch des Geräts sorgfältig durchzulesen und sie stets bereit zu halten.
HINWEIS
Diese Bedienungsanleitung wurde für mehrere Modelle erstellt. Deshalb sind einige der in dieser Bedienungsanleitung genannten Funktionen auf Ihrem Gerät möglicherweise nicht verfügbar.
- Alle unsere Geräte sind für den privaten Haushaltsgebrauch bestimmt und dürfen nicht gewerblich genutzt werden. Die mit einem [] gekennzeichneten Produkte sind optional.
Dieses Gerät muss gemäß den geltenden Vorschriften installiert werden und darf nur in einem gut belüfteten Raum verwendet werden. Lesen Sie die Anweisungen, bevor Sie dieses Gerät installieren oder benutzen.
Gemäß Richtlinie WEEE
Sicherheitsvorschriften
Wichtige Warnungen
Installation und Reparatur müssen immer von einem "AUTORISIERTEN KUNDENDIENST" durchgeführt werden. Der Hersteller übernimmt keinerlei Haftung für Reparaturen oder andere Maßnahmen, die von nicht autorisierten Personen durchgeführt werden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Nur so können Sie das Gerät sicher und ordnungsgemäß verwenden. - Der Ofen muss entsprechend den Gebrauchsanweisungen verwendet werden. - Halten Sie Kinder unter 8 Jahren und Haustiere während des Betriebs des Geräts fern.
ACHTUNG
Die zugänglichen Teile können beim Gebrauch des Grills heiß werden. Außerhalb der Reichweite von Kindern aufbewahren und Kinder fernhalten. - Brandgefahr; Lagern Sie keine Gegenstände auf der Kochfläche. - Das Gerät und seine zugänglichen Teile sind während des Betriebs heiß.
Die Einstellbedingungen für dieses Gerät sind auf dem Etikett angegeben (oder auf dem Typenschild). - Wenn der Grill in Gebrauch ist, können die zugänglichen Teile sehr heiß werden. Kinder sind von dem Gerät fernzuhalten.
ACHTUNG
Dieses Gerät ist für Kochzwecke bestimmt. Es darf nicht zu anderen Zwecken, zum Beispiel zum Heizen eines Raums, verwendet werden.
- Zur Reinigung des Geräts keine Dampfreiniger verwenden. Bitte achten Sie darauf, dass die Ofentür nach dem Einlegen der Lebensmittel vollständig geschlossen ist.
- Versuchen Sie NIEMALS, Feuer mit Wasser zu löschen. Unterbrechen Sie den Stromkreislauf des Geräts und decken Sie die Flamme mit einem Deckel oder einer Löschdecke ab.
- Kinder unter 8 Jahren müssen ferngehalten werden, falls Sie sie nicht durchgehend beaufsichtigen können.
Die Heizelemente nicht berühren.
ACHTUNG
Der Garvorgang muss beaufsichtigt werden. Der Garvorgang muss immer beaufsichtigt werden.
- Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen oder geistigen Fähigkeiten oder eingeschränktem Gehör oder ohne ausreichende Kenntnisse oder Erfahrung nur unter der Voraussetzung benutzt werden, dass sie beaufsichtigt werden und über die möglichen Risiken informiert wurden.
- Dieses Gerät ist ausschließlich für den privaten Haushaltsgebrauch bestimmt.
- Lassen Sie Kinder nicht mit dem Gerät spielen. Das Gerät darf nicht von Kindern gereinigt oder gewartet werden, es sei denn, sie sind älter als 8 Jahre und werden von Erwachsenen beaufsichtigt.
Bewahren Sie das Gerät und sein Kabel außerhalb der Reichweite von Kindern unter 8 Jahren auf. Stellen Sie sicher, dass sich keine Vorhänge, Gardinen, Papier oder andere brennbare Materialien in der Nähe des Geräts befinden, bevor Sie es in Betrieb nehmen. Legen Sie keine brennbaren Materialien auf oder in das Gerät.
- Halten Sie die Belüftungsöffnungen stets frei und offen.
- Das Gerät ist nicht für den Betrieb mit einem externen Timer oder einer separaten Fernbedienung vorgesehen.
- Verschlossene Behälter und Gefäße aus Glas dürfen nicht erhitzt in dem Gerät werden. Der Druck kann zum Explodieren von Glasgefäßen führen.
- Der Ofengriff darf nicht zum Trocknen von Geschirrtüchern benutzt werden. Bitte hängen Sie keine Geschirr- oder Handtücher etc. an den Ofengriff.
- Bitte platzieren Sie keine Ofenbleche, Teller oder Aluminiumfolie direkt auf den Ofenboden. Die sich dort ansammelnde Hitze kann den Boden des Ofens beschädigen.
- Verwenden Sie beim Einlegen und Entnehmen von Lebensmitteln aus dem Ofen stets hitzebeständige Kochhandschuhe oder Topflappen.
- Benutzen Sie das Produkt nicht unter Einwirkung von Medikamenten und/oder unter dem Einfluss von Alkohol, die Ihr Urteils- und Reaktionsvermögen beeinträchtigen könnten.
- Seien Sie vorsichtig, wenn Sie Alkohol in Lebensmittelzubereitung verwenden. Alkohol verdampft bei hohen Temperaturen und kann sich entzünden, wenn er mit bereits heißen Oberflächen in Berührung kommt.
- Vergewissern Sie sich nach jedem Gebrauch, dass das Gerät ausgeschaltet ist.
- Wenn das Gerät defekt ist oder sichtbare Schäden aufweist, darf es nicht in Betrieb genommen werden.
- Berühren Sie das Netzkabel nicht mit nassen oder feuchten Händen! Ziehen Sie niemals am Kabel,
um den Stecker zu ziehen, sondern ergreifen Sie immer den Stecker selbst. - Benutzen Sie das Gerät nicht, wenn das Glas der Fronttür fehlt oder gebrochen ist. - Legen Sie die Lebensmittel auf Backpapier in den vorgeheizten Ofen und legen Sie sie in eine hitzebeständige Schale oder auf ein Ofenzubehörteil (Backblech, Grill usw.).
- Legen Sie keine für Kinder erreichbare Gegenstände auf das Gerät.
- Es ist wichtig, den Rost und das Backblech ordnungsgemäß auf den Gittern zu platzieren und/oder das Backblech ordnungsgemäß auf der Schiene einzuschieben. Platzieren Sie den Rost oder das Backblech zwischen zwei Schienen und
vergewissern Sie sich, dass sie ausbalanciert sind, bevor Sie Lebensmittel darauf legen.
- Wenn die Gefahr besteht, dass diese mit den Heizelementen des Ofens in Berührung kommt, entfernen Sie überstehendes Backpapier von dem Zubehörteil oder dem Behälter.
- Verwenden Sie Backpapier niemals bei Ofentemperaturen, die höher sind als die auf Ihrem Backpapier für den Gebrauch angegebene Maximaltemperatur. Legen Sie das Backpapier nicht auf den Sockel des Ofens.
- Legen Sie bei geöffneter Tür keine schweren Gegenstände auf die Tür und verbieten Sie Kindern, sich darauf zu setzen. Dies kann dazu führen, dass der Ofen umkippt oder die
Türscharniere beschädigt werden.
Die Verpackungsmaterialien können eine Gefahr für Kinder darstellen. Bewahren Sie die Verpackungsmaterialien außerhalb der Reichweite von Kindern auf. - Verwenden Sie zum Reinigen der Glasscheibe keine Scheuermittel oder scharfen Metallabstreifer, da Kratzer auf der Oberfläche des Türglases dazu führen können, dass diese zerbricht. - Stellen Sie das Gerät nicht auf Teppichboden. Dies führt zu einer Überhitzung der elektrischen Teile, da die Belüftung von unten verhindert wird. Dies führt zum Versagen des Geräts. - Schlagen Sie nicht mit harten Metallgegenständen auf die Glasflächen von
Glaskeramikherden, da dies den Widerstand beschädigen kann. Dies könnte einen Stromschlag verursachen.
- Der Benutzer darf den Ofen nicht alleine handhaben.
- Bei der Reinigung der Gasbrenner ist Vorsicht erforderlich. Dies kann zu Verletzungen führen.
- Lebensmittel können verschüttet werden, wenn der Sockel des Ofens demontiert wird oder bricht. Seien Sie vorsichtig. Dies kann zu Verletzungen führen.
- Beim Gebrauch werden die Innen- und Außenflächen sehr heiß. Treten Sie beim Öffnen der Ofentür einen Schritt zurück, um dem aus dem Inneren des Ofens austretenden heißen Dampf auszuweichen. Es besteht Verbrennungsgefahr.
Die obere Abdeckung des Ofens kann sich unter Umständen erhitzen. Treten Sie darüber, um zu verhindern, dass Sie mit heißen Lebensmitteln in Kontakt kommen. Es besteht Verbrennungsgefahr. - Bei geöffneter Ofentür dürfen keine schweren Gegenstände auf dieser abgelegt werden, da die Gefahr des Umkippens besteht. - Der Benutzer darf den Widerstand beim Reinigen nicht verstellen. Dies könnte zu einem Stromschlag führen.
Die Zündschalter nicht aus dem Gerät entfernen. Andernfalls liegen spannungsführende elektrische Kabel frei. Dies könnte zu einem Stromschlag führen.
Die Stromversorgung des Ofens kann bei Bauarbeiten am Haus unterbrochen werden. Wenn die Arbeiten abgeschlossen sind, muss der Ofen von einem autorisierten Techniker wieder angeschlossen werden.
Legen Sie keine Metallutensilien wie Messer, Gabel oder Löffel auf die Oberfläche des Geräts, da sie sich erhitzen.
- Um eine Überhitzung zu vermeiden, darf das Gerät nicht hinter Deko-Abdeckungen installiert werden.
- Schalten Sie das Gerät aus, bevor Sie die Schutzvorrichtungen entfernen. Installieren Sie die Schutzvorrichtungen nach der Reinigung gemäß den Anweisungen. Die Befestigungsstelle des Kabels muss geschützt sein.
ACHTUNG
Benutzen Sie die Brenner des Ofens und den Grillbrenner nicht gleichzeitig.
- Bitte garen Sie Lebensmittel nicht direkt auf der Platte/ dem Rost. Bitte geben Sie die Lebensmittel in oder auf die entsprechenden Backbleche, bevor Sie sie in den Ofen schieben.
- Heiße Oberfläche, vor dem Schließen der Abdeckung abkühlen lassen.
Elektrische Sicherheit
- Schließen Sie das Gerät an eine geerdete Steckdose an, die mit einer Sicherung geschützt ist, die den in der Tabelle der technischen Daten angegebenen Werten entspricht.
- Lassen Sie die Erdungsvorrichtung von einem zugelassenen Elektriker einrichten. Unser Unternehmen haftet nicht für Schäden, die durch die Verwendung des Produkts ohne Erdung gemäß den örtlichen Vorschriften entstehen können.
Die Schalter des Schutzschalters des Ofens müssen für den Endnutzer nach der Installation des Ofens ungehindert zugänglich sein.
- Das Netzkabel (Kabel mit Stecker) darf nicht mit bereits Teilen des Geräts in Berührung kommen.
- Wenn das Netzkabel beschädigt ist (Kabel mit Stecker), lassen Sie es durch den Hersteller, seinen Kundendienst oder entsprechend geschultes Personal ersetzen, um jegliche Gefahr zu vermeiden.
- Reinigen Sie das Produkt niemals, indem Sie es mit Wasser besprühen oder übergießen! Es besteht Stromschlaggefahr.
ACHTUNG
Um einen Stromschlag zu vermeiden, vergewissern Sie sich vor dem Austausch der Lampe, dass der Stromkreis des Geräts offen ist. - Trennen Sie alle Verbindungen des Stromversorgungskreises, bevor Sie auf die Anschlussklemmen zugreifen.
ACHTUNG
Sollte die Oberfläche des Kochfeldes Sprünge aufweisen, trennen Sie das Gerät vom Stromnetz, um jegliches Stromschlagrisiko zu vermeiden.
sonst beschädigt werden können.
- Führen Sie die Anschlusskabel nicht über die Tür des Ofens und nicht über heiße Oberflächen. Wenn das Kabel schmilzt, kann es einen Kurzschluss und sogar einen Brand verursachen.
- Verwenden Sie keine anderen abgeschnittenen oder beschädigten Kabel oder Verlängerungskabel, verwenden Sie ausschließlich das Originalkabel.
- Vergewissern Sie sich, dass sich keine Flüssigkeit oder Feuchtigkeit in der Steckdose befindet, an die der Stecker des Geräts angeschlossen wird.
- Auch die Rückseite des Ofens erwärmt sich, wenn er in Betrieb ist. Die elektrischen Anschlüsse dürfen die Rückseite nicht berühren, da sonst diese
- Trennen Sie das Gerät während der Installation, Wartung, Reinigung und Reparatur vom Stromnetz.
- Wenn das Netzkabel beschädigt ist (Kabel mit Stecker), lassen Sie es durch den Hersteller, seinen Kundendienst oder entsprechend geschultes Personal ersetzen, um jegliche Gefahr zu vermeiden.
- Vergewissern Sie sich, dass der Stecker ordnungsgemäß in die Steckdose eingesteckt ist, um Funkenbildung zu vermeiden.
- Verwenden Sie zum Reinigen des Geräts keinen Dampfreiniger, da es sonst zu einem elektrischen Schlag kommen kann.
- Für die Installation ist ein allpoliger Trennschalter erforderlich, der die Stromversorgung unterbrechen kann. Die Stromabschaltvorrichtung muss mit einem eingebauten Schalter oder einer eingebauten Sicherung versehen sein, die gemäß den Bauvorschriften an einer festen Stromquelle installiert sind.
- Das Gerät muss mit einem "Y"-Kabel ausgestattet sein.
- Feste Verbindungen müssen an eine Stromversorgung angeschlossen werden, die eine allpolige Trennung ermöglicht.
- Bei Geräten mit einer Überspannungskategorie unter III muss die Trennvorrichtung entsprechend dem Verdrahtungscode an eine feste Stromversorgung angeschlossen werden.
Gassicherheit
- Dieses Gerät ist nicht an das Ableitungssystem für Verbrennungsprodukte angeschlossen. Das Gerät muss in Übereinstimmung mit den geltenden Installationsvorschriften installiert und angeschlossen werden. Die Belüftungsbedingungen müssen unbedingt berücksichtigt werden.
- Wenn ein Gaskochgerät verwendet wird, werden in dem betreffenden Raum Feuchtigkeit, Wärme und Verbrennungsprodukte freigesetzt.
- Stellen Sie zunächst sicher, dass die Küche bei der Benutzung des Geräts gut belüftet ist, und sorgen Sie für natürliche Belüftung oder installieren Sie mechanische Belüftungsgeräte.
- Nach intensivem Gebrauch des Geräts über einen längeren Zeitraum kann eine zusätzliche Belüftung erforderlich sein. Öffnen Sie z.B. ein Fenster oder stellen Sie die mechanische Belüftung auf eine höhere Stufe.
- Dieses Gerät darf nur in ausreichend belüfteten Räumen gemäß den geltenden Vorschriften verwendet werden. Bitte lesen Sie vor der Installation und Benutzung diese Sicherheitshinweise und die Bedienungsanleitung.
- Bevor Sie das Gerät aufstellen, vergewissern Sie sich, dass die Bedingungen des örtlichen
Gasversorgungsnetzes (Gasart und Gasdruck) den Anforderungen des Geräts entsprechen.
- Der Mechanismus funktioniert nicht länger als 15 Sekunden. Wenn der Brenner nach 15 Sekunden noch nicht brennt, stoppen Sie den Mechanismus und warten Sie mindestens eine Minute, bevor Sie erneut versuchen, den Brenner anzuzünden.
- Alle an Gasanlagen durchzuführenden Arbeiten müssen von autorisiertem und fachkundigem Personal durchgeführt werden.
- Dieses Gerät ist auf den Betrieb mit Erdgas (NG) eingestellt. Wenn Sie Ihr Gerät mit einer anderen Gasart verwenden müssen, muss die Umstellung von einem autorisierten Kundendienst durchgeführt werden.
Für einen ordnungsgemäßen Betrieb müssen die Abdeckung, der Gasschlauch und die Schelle in regelmäßigen Abständen gemäß den Empfehlungen des Herstellers und bei Bedarf ausgetauscht werden.
- Erkundigen Sie sich bei Ihrem örtlichen Gasversorger nach Telefonnummern für Gasnotfälle und informieren Sie sich darüber, was zu tun ist, falls ein Gasgeruch festgestellt wird.
- Das Gas muss in gasförmigen Produkten einwandfrei und rückstandslos verbrennen. Das brennende Gas kann anhand der blauen Flamme und einer kontinuierlichen Verbrennung beurteilt werden. Wenn das Gas nicht vollständig verbrennt, kann Kohlenmonoxid (CO) freigesetzt werden. Kohlenmonoxid ist ein
farbloses, geruchloses und hochgiftiges Gas; schon geringe Mengen haben eine tödliche Wirkung.
Was tun, wenn ein Gasgeruch festgestellt wird?
- Verwenden Sie keine offenen Flammen und rauchen Sie nicht.
- Benutzen Sie keine elektrischen Schalter. (zum Beispiel: Lichtschalter, Klingelschalter)
- Benutzen Sie kein Telefon und kein Mobiltelefon.
- Öffnen Sie Türen und Fenster.
- Schließen Sie alle Ventile an allen Gasgeräten und Gaszählern.
- Rufen Sie die Feuerwehr von einem Telefon außerhalb des Hauses an.
- Überprüfen Sie alle Schläuche und ihre Verbindungen auf Undichtigkeiten. Wenn immer noch Gasgeruch festzustellen ist, verlassen Sie das Haus und informieren Sie Ihre Nachbarn.
- Betreten Sie das Haus erst wieder, wenn die Behörden dies genehmigt haben.
Bestimmungsgemäßer Gebrauch
- Dieses Produkt ist ausschließlich für den privaten Haushaltsgebrauch bestimmt. Eine gewerbliche Nutzung des Geräts ist nicht gestattet.
- Dieses Gerät darf ausschließlich zum Kochen verwendet werden. Es darf nicht für andere Zwecke, z.B. zum Heizen eines Raumes, verwendet werden.
- Dieses Gerät sollte nicht zum Erwärmen von Tellern unter dem Grill, zum Trocknen von Kleidung oder Handtüchern durch Aufhängen am Griff der Ofentür oder zu Heizzwecken verwendet werden.
- Der Hersteller haftet nicht für Schäden, die auf missbräuchliche oder unsachgemäße Benutzung oder Veränderungen am Gerät entstehen.
- Der Ofenteil des Geräts kann zum Auftauen, Braten, Frittieren und Grillen von Lebensmitteln verwendet werden. Die Betriebsdauer des von Ihnen erworbenen Geräts beträgt 10 Jahre. Dies ist der Zeitraum, in dem die für den Betrieb dieses Geräts erforderlichen Ersatzteile vom Hersteller geliefert werden.
Beschreibung des Geräts

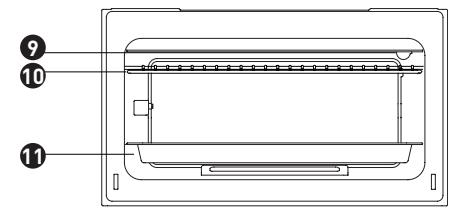

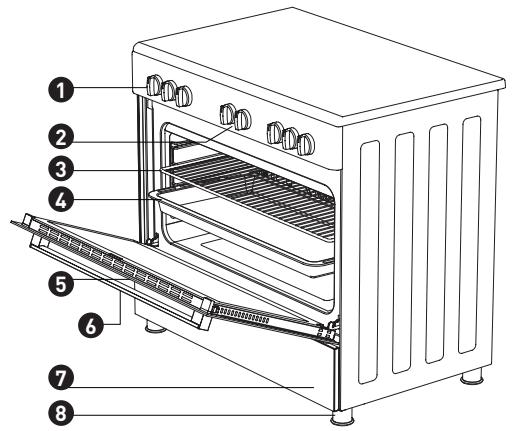

Drehschalter für Bedienung des Backofens 9 Kontrollleuchte Drehschalter für Bedienung des Kochfelds 10 Grill 3 Metalrost 11 Aufangschale Auffangschale Großer Brenner 5 Tur 13 Mittlerer Brenner 6 Griffin 14 Hilfsbrenner 7 Tur des Unterschranks 15 Wok-Brenner* 8 MetallfuB 16 Brenner
Zubehör
Auffangschale*
Wird für Gebäck, Frittiertes und Eintopfrezepte verwendet. Wenn Kuchen, Tiefkühlkost und Fleischgerichte direkt auf dem Grill zubereitet werden, kann die Ölauffangwanne verwendet werden.

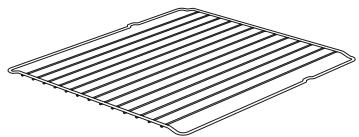

Wird zum Braten und/oder Platzieren von gekochten, gebratenen und tiefgefrorenen Lebensmitteln auf dem gewünschten Gitter verwendet.
Wandabschlussprofil*
Die Wärme aus dem Ofenabzug darf nicht mit der Wand in Berührung kommen.
Technische Eigenschaften
Spezifikationen 90x60
Außenbreite 900 mm
Außentiefe 610 mm
Außenhöhe 925 mm
** nur für das kombinierte Gerät.
ACHTUNG
- Damit die Änderung von einem autorisierten Kundendienst durchgeführt werden kann, muss diese Tabelle berücksichtigt werden. Der Hersteller übernimmt keinerlei Haftung für Störungen, die auf eine fehlerhafte Änderung zurückzuführen sein können.
- Um die Produktqualität zu verbessern, können die technischen Spezifikationen ohne Vorankündigung geändert werden.
- Die mit dem Gerät oder den Begleitdokumenten angegebenen Werte sind Laborwerte gemäß den jeweiligen Normen. Diese Werte können je nach Gebrauch und Umgebungsbedingungen variieren.
| Nennstrom
(Nennspannung (Spannung in V, Art des Stroms & Frequenz in Hz) | 220-240 ~ 50 |
| Elektrische Schutzklasse | Klasse I |
| Heizfunktion je Garraum | Pulsierende
Umluft |
| Methode der Backofen-Reinigung | Katalyse |
| Anzahl und Art der Beleuchtungen | 2 x E14 Glühbirne |
| Beleuchtungsstärke in Watt pro Beleuchtung / Gesamt | 15x2 = 30 Watt |
| Beleuchtung durch Benutzer ersetzbar | ja |
| Nennleistung in W der elektronischen Zündung | 0.60 |
| Gesamte Nennleistung des Ofens in W | 3600 |
| Äquivalente Leistung in W des Gasbrenners VORNE RECHTS | 2900 |
| Äquivalente Leistung in W des Gasbrenners VORNE LINKS | 1700 |
| Äquivalente Leistung in W des Gasbrenners HINTEN RECHTS | 950 |
| Äquivalente Leistung in W des Gasbrenners HINTEN LINKS | 1700 |
| Äquivalente Leistung in W des Gasbrenners MITTE | 3500 |
| Gesamte äquivalente Leistung des Kochfelds in W | 10750 |
| Gesamte äquivalente Leistung des ganzen Geräts in W | 14350 |
| Herstellungsland | TURKEY |
PRODUKTDATENBLATT
Gemäß Verordnung EU 65/2014 und den harmonisierten Normen.
| Marke | Valberg |
| Produktcode: | 967279/967280 |
| Modellreferenz | MC 90 5MFC D K 034T
MC 90 5MFC D X 034T |
| Energieeffizienzindex je Garraum (EEIcavity) | 95,8 |
| Energieeffizienzklasse je Garraum | A |
| Energieverbrauch in kWh pro Zyklus im konventionellen Modus je Garraum | 1,00 |
| Energieverbrauch in kWh pro Zyklus im Umluft-Modus je Garraum | 0,91 |
| Anzahl Garräume | 1 |
| Wärmequelle je Garraum | Strom |
| Volumen je Garraum in Litern | 95 |
Zusätzliche Angaben gemäß Verordnung EU 66/2014 und den harmonisierten Normen.
| Art des Backofens | Eingebaut |
| Nettogewicht des Geräts in kg | 64 |
| Kochfeld-Typ | Gas |
| Anzahl der Gasbrenner | 5 |
| Energieeffizienz in % des Gasbrenners VORNE RECHTS | 55,5 |
| Energieeffizienz in % des Gasbrenners VORNE LINKS | 56,0 |
| Energieeffizienz in % des Gasbrenners HINTEN RECHTS | 55 |
| Energieeffizienz in % des Gasbrenners HINTEN LINKS | 56,0 |
| Energieeffizienz in % des Gasbrenners MITTE | 55,1 |
| Energieeffizienz in % des Kochfelds | 55,65 |
| Spezifikationen des Brenners | G20,20 mbar G25,25 mbar | G20,25 mbar | G20,13 mbar |
| Erdgas | Erdgas | Erdgas |
| Wok Brenner | Einspritzdüse | 1,40 | mm | 1,28 | mm | 1,60 | mm |
| Verbrauch | 0,333 | m³/h | 0,333 | m³/h | 0,333 | m³/h |
| Leistung | 3,50 | kW | 3,50 | kW | 3,50 | kW |
| Großer Brenner | Einspritzdüse | 1,15 | mm | 1,10 | mm | 1,45 | mm |
| Verbrauch | 0,276 | m³/h | 0,276 | m³/h | 0,276 | m³/h |
| Leistung | 2,90 | kW | 2,90 | kW | 2,90 | kW |
| Brenner Mitte | Brennerdüse | 0,97 | mm | 0,92 | mm | 1,10 | mm |
| Verbrauch | 0,162 | m³/h | 0,162 | m³/h | 0,162 | m³/h |
| Leistung | 1,70 | kW | 1,70 | kW | 1,70 | kW |
| Kleiner Brenner | Einspritzdüse | 0,72 | mm | 0,70 | mm | 0,85 | mm |
| Verbrauch | 0,96 | m³/h | 0,96 | m³/h | 0,96 | m³/h |
| Leistung | 0,95 | kW | 0,95 | kW | 0,95 | kW |
| Brenner des oberen Grills | Einspritzdüse | 1,10 | mm | 1,03 | mm | 1,15 | mm |
| Verbrauch | 0,238 | m³/h | 0,238 | m³/h | 0,238 | m³/h |
| Leistung | 2,50 | kW | 2,50 | kW | 2,50 | kW |
| Brenner des unteren Ofenbereichs | Einspritzdüse | 1,30 | mm | 1,15 | mm | 1,55 | mm |
| Verbrauch | 0,333 | m³/h | 0,333 | m³/h | 0,333 | m³/h |
| Leistung | 3,50 | kW | 3,50 | kW | 3,50 | kW |
| Spezifikationen des Brenners | G30,28-30 mbar G31,37 mbar | G30,50 mbar | G30,37 mbar |
| LPG | LPG | LPG |
| Wok Brenner | Einspritzdüse | 0,96 | mm | 0,76 | mm | 0,96 | mm |
| Verbrauch | 254 | g/h | 254 | g/h | 254 | g/h |
| Leistung | 3,50 | kW | 3,50 | kW | 3,50 | kW |
| Großer Brenner | Einspritzdüse | 0,85 | mm | 0,75 | mm | 0,85 | mm |
| Verbrauch | 211 | g/h | 211 | g/h | 211 | g/h |
| Leistung | 2,90 | kW | 2,90 | kW | 2,90 | kW |
| Brenner Mitte | Einspritzdüse | 0,65 | mm | 0,60 | mm | 0,65 | mm |
| Verbrauch | 124 | g/h | 124 | g/h | 124 | g/h |
| Leistung | 1,70 | kW | 1,70 | kW | 1,70 | kW |
| Kleiner Brenner | Einspritzdüse | 0,50 | mm | 0,43 | mm | 0,50 | mm |
| Verbrauch | 69 | g/h | 69,1 | g/h | 69,1 | g/h |
| Leistung | 0,95 | kW | 0,95 | kW | 0,95 | kW |
| Brenner des oberen Grills | Einspritzdüse | 0,78 | mm | 0,70 | mm | 0,75 | mm |
| Verbrauch | 182 | g/h | 182 | g/h | 182 | g/h |
| Leistung | 2,50 | kW | 2,50 | kW | 2,50 | kW |
| Brenner des unteren Ofenbereichs | Einspritzdüse | 0,92 | mm | 0,82 | mm | 0,87 | mm |
| Verbrauch | 254 | g/h | 254 | g/h | 254 | g/h |
| Leistung | 3,50 | kW | 3,50 | kW | 3,50 | kW |
ACHTUNG
Die auf der Brennerdüse vermerkten Durchmesserwerte werden ohne Komma angegeben. Zum Beispiel: Der Durchmesser von 1,70 mm ist auf der Brennerdüse mit 170 mm angegeben.
Installation

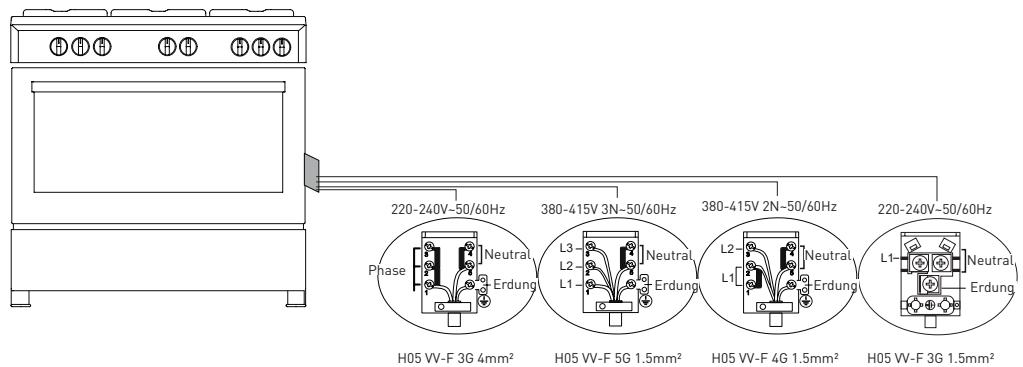

Stromanschluss
- Ihr Ofen wird je nach Leistung mit Sicherungen von 6 oder 32 Ampere betrieben. (Für 2+ Ofen, für elektrische Modelle - 32 Ampere) Falls erforderlich, wird die Installation durch einen qualifizierten Elektriker empfohlen.
- Ihr Ofen ist auf eine Stromversorgung von 220-240V / 380-415V AC, 50/60 Hz eingestellt. Wenn der Strom von diesen angegebenen Werten abweicht, wenden Sie sich an Ihren autorisierten Kundendienst.
- Der Ofen muss geerdet sein und der Anschluss muss vorschriftsmäßig installiert werden (Kabel und Stecker müssen eine Erdleitung haben). Wenn an dem für den Ofen vorgesehenen Aufstellort keine ordnungsgemäß geerdete Steckdose vorhanden ist, wenden Sie sich unverzüglich
an einen qualifizierten Elektriker. Der Hersteller haftet keinesfalls für Schäden, die durch den Anschluss des Geräts an eine nicht geerdete Steckdose entstehen. Wenn das Ende des elektrischen Anschlusskabels frei liegt, installieren Sie je nach Gerätetyp einen geeigneten Netzschalter am Stromnetz, der die Trennung aller Leitungsenden beim Anschließen / Trennen vom Netz ermöglicht.
- Ein beschädigtes Stromkabel muss vom Hersteller, einem zugelassenen Reparaturdienst oder einer ähnlich qualifizierten Person ausgewechselt werden, um jegliche Gefahr zu vermeiden.
- Das Stromkabel darf nicht mit freiliegenden Teilen des Geräts in Berührung kommen. Bitte benutzen Sie Ihren Ofen in einer trockenen Umgebung.
Gasanschluss
ACHTUNG
Bevor Sie mit Arbeiten an der Gasanlage beginnen, schalten Sie immer die Gaszufuhr ab. Explosionsgefahr
Bitte benutzen Sie Ihren Ofen in einer trockenen Umgebung.
- Bringen Sie die Schlauchschelle am Schlauch an. Schieben Sie einen der Schläuche bis zum Ende der Leitung.
- Stellen Sie für die Dichtheitsprüfung sicher, dass die Schalter auf dem Bedienfeld geschlossen sind, die Gasflasche jedoch geöffnet ist. Tragen Sie eine Seifenlösung auf die Anschlussstellen auf. Im Falle eines Gasaustritts bildet sich seifiger Schaum.
- Überprüfen Sie den Gasanschluss erneut.
- Wenn Sie Ihren Ofen an seinem Standort positionieren, muss er auf gleicher Höhe mit der Arbeitsfläche sein. Bringen Sie ihn gegebenenfalls mit den Füßen auf die entsprechende Höhe.
- Den Gasschlauch und das Elektrokabel des Ofens nicht über oder durch weiße Bereiche führen, insbesondere nicht durch den hinteren Teil des Ofens. Bewegen und verstellen Sie einen an Gas angeschlossenen Ofen nicht. Hoher Druck könnte den Schlauch lockern und einen Gasaustritt verursachen. Bitte verwenden Sie für den Gasanschluss einen flexiblen Schlauch.

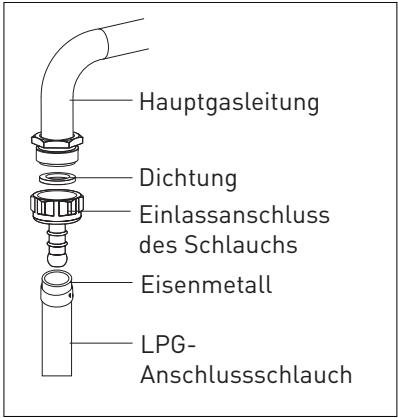

Für den Anschluss an LPG:
- Legen Sie für den LPG-Anschluss (Gasflasche) die Metalleisen auf den vom LPG-Zylinder kommenden Schlauch. Wenn Sie in kochendem Wasser erhitzen, platzieren Sie ein Ende des Schlauchs auf den Einlassanschluss des Schlauchs hinter dem Gerät und drücken Sie kräftig darauf. Dann wird das Eisen am Rohrende platziert und mit einem Schraubenzieher festgeschraubt. Die für den Anschluss erforderliche Dichtung und der Einlassanschluss des Schlauchs sind in der Abbildung dargestellt.
HINWEIS
Der an der LPG-Flasche anzubringende Regler muss 300 mmSS aufweisen.

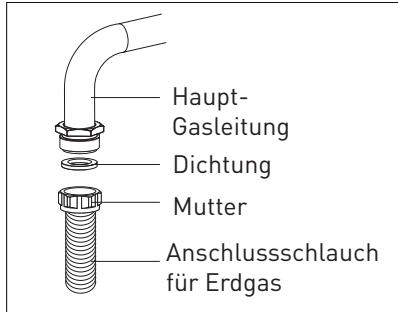

Für den Erdgasanschluss
ACHTUNG
Der Erdgasanschluss muss von einer zugelassenen Werkstatt vorgenommen werden. Bei einem Erdgasanschluss die Dichtung in der Mutter am Ende des Erdgasanschlussschlauchs installieren. Drehen Sie die Mutter, um den Schlauch mit dem Hauptgasrohr zu verbinden. Beenden Sie den Anschluss, indem Sie ihn auf Gasaustritte prüfen.
Durchführung für den Gasschlauch
- Schließen Sie das Gerät auf dem kürzesten Wege und so an das Gasleitungsventil an, dass kein Gasaustritt festgestellt wird.
- Um die Dichtheitsprüfung durchzuführen, stellen Sie sicher, dass die Knebel am Bedienfeld geschlossen sind und die Gasflasche geöffnet ist.
ACHTUNG
Vermeiden Sie bei der Überprüfung auf Gasaustritte die Verwendung von Feuerzeugen, Streichhölzern, brennbaren Substanzen und rauchen Sie nicht.
- Tragen Sie eine Seifenlösung auf die Anschlussstellen auf. Im Falle eines Austritts bilden sich Blasen.
- Achten Sie beim Aufstellen des Geräts darauf, dass es sich auf gleicher Höhe wie die Arbeitsfläche befindet. Falls erforderlich, stellen Sie seine Füße entsprechend der Höhe der Arbeitsplatte ein.
- Stellen Sie das Gerät auf eine flache Oberfläche und benutzen Sie es in einem gut belüfteten Raum.

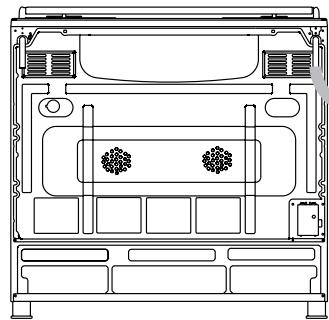

Abbildung 1
Abbildung 2
ACHTUNG
Prüfen Sie vor der Installation des Geräts, ob die Bedingungen (Gasart und -druck) des örtlichen Versorgungsnetzes mit den Produktparametern übereinstimmen.
Anweisungen zum Austausch der Gasdüse
- Bitte verwenden Sie zum Aus- und Einbau der Gasdüse wie in der Abbildung dargestellt einen Schraubenzieher mit einem speziellen Kopf. (Abbildung 3)
Bitte entfernen Sie die Gasdüse (Abbildung 4) mit einem Spezialschraubenzieher vom Brenner und installieren Sie eine neue Düse. (Abbildung 5)
Abbildung 3
Abbildung 2
Abbildung 5
Austausch der Gasdüse
Die für die Verbrennung erforderliche Luft wird aus der Raumluft entnommen und die Abgase werden direkt in die Kammer geleitet. Für einen sicheren Betrieb des Produktes ist eine gute Belüftung des Raumes zwingend erforderlich. Wenn der Raum nicht durch Fenster oder Türen zu belüften ist, ist es notwendig, ein Belüftungssystem zu installieren. Wenn eine Tür vorhanden ist, die sich direkt zur Außenseite des Raumes öffnet, sind keine Lüftungsöffnungen erforderlich.
| Ruumgroße | Belüftungsöffnung |
| Weniger als 5 m3 | min. 100 cm2 |
| 5 m3 bis 10 m3 | min. 50 cm2 |
| Größer als 10 m3 | nicht erforderlich |
| Keller | min. 65 cm2 |
Reduzierte Einstellung des Gasdurchflusses für die Kochventile

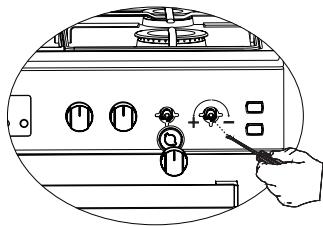

- Zünden Sie den einzustellenden Brenner an und drehen Sie den Drehknopf auf niedrige Stufe.
- Entfernen Sie den Schalter des Gasventils.
- Stellen Sie die Durchflusseinstellschraube mit einem Schraubenzieher geeigneter Höhe ein. Bei LPG (Butan-Propan) drehen Sie die Schraube im Uhrzeigersinn. Bei Erdgas müssen Sie die Schraube gegen den Uhrzeigersinn drehen.
Die normale Länge einer geraden Flamme in der niedrigen Stufe sollte 6 bis 7 mm betragen.
- Wenn die Flamme höher als gewünscht ist, drehen Sie die Schraube im Uhrzeigersinn. Wenn die Flamme kleiner ist als gewünscht, drehen Sie gegen den Uhrzeigersinn.
- Stellen Sie den Brenner für die letzte Kontrolle sowohl auf die höchste als auch auf die niedrigste Stufe und prüfen Sie, ob die Flamme ein- oder ausgeschaltet ist. Je nach Art des an Ihrem Gerät verwendeten Gasventils kann die Position der Einstellschraube variieren. Um ihren Ofen auf eine Gasart einzustellen, nehmen Sie die Einstellung für eine niedrige Flamme vor, indem Sie wie unten dargestellt mit einem kleinen Schraubenzieher die Schraube in der Mitte der Gasventile drehen und die Düse wechseln. (Abbildung 6 und 7)
Abbildung 6
Abbildung 7

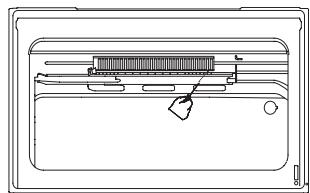

Demontage des oberen und unteren Brenners des Gasofens und Befestigung der Brennerdüsen
Demontage des oberen Brenners: Entfernen Sie die Schraube mit einem Schraubenzieher wie in Abbildung 8 dargestellt. Um den Brenner auszutauschen, führen Sie die gleichen Schritte in umgekehrter Reihenfolge durch.
Abbildung 8
Abbildung 3.1

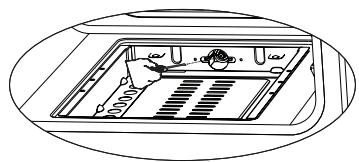

Demontage des unteren Brenners: Der untere Brenner ist mit zwei Schrauben befestigt. Wie in Abbildung 9 dargestellt, mit einem Schraubenzieher entfernen. Um den Brenner auszutauschen, führen Sie die gleichen Schritte in umgekehrter Reihenfolge durch.
Abbildung 9
Abbildung 7.1
Installation Ihres Ofens
- Überprüfen Sie, ob die elektrische Installation für die Inbetriebnahme geeignet ist. Wenn die elektrische Installation nicht geeignet ist, rufen Sie gegebenenfalls einen Elektriker und einen Klempner, um sie dementsprechend zu ändern. Der Hersteller übernimmt keinerlei Haftung für Schäden, die durch Eingriffe von nicht autorisierten Personen verursacht wurden.
ACHTUNG
- Der Kunde ist selbst für die Vorbereitung des vorgesehenen Gerätestandorts und die Bereitstellung einer geeigneten Stromquelle verantwortlich.
- Bei der Installation des Gerätes sind die Vorschriften der vor Ort geltenden Normen für elektrische Installationen zu beachten.

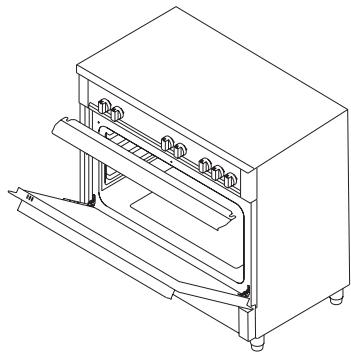

ACHTUNG
- Überprüfen Sie das Gerät vor der Installation auf Beschädigungen. Wenn das Gerät beschädigt ist, darf es nicht installiert werden. Beschädigte Geräte stellen eine Gefahr für Ihre Sicherheit dar.

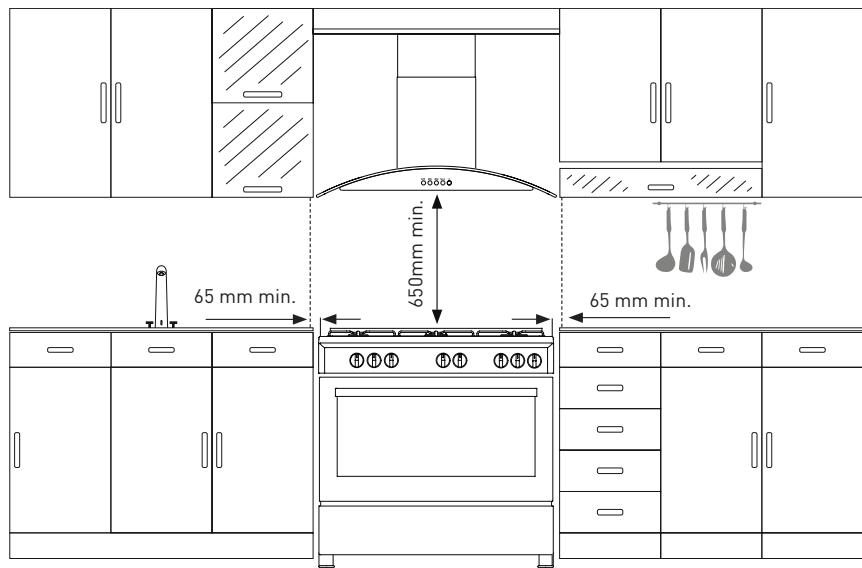

Geeigneter Installationsstandort und wichtige Warnungen
Die Füße des Geräts dürfen nicht auf weichen Oberflächen wie Teppichen stehen. Der Küchenboden muss ausreichend belastbar sein, um dem Gewicht des Geräts und aller anderen Küchenutensilien, die mit dem Ofen verwendet werden können, standzuhalten. - Das Gerät kann an beiden Seitenwänden, ohne zusätzliche Abstützung und ohne Einbau in einem Schrank benutzt werden. Wenn eine Dunstabzugshaube oder eine Absaugvorrichtung über dem Ofen installiert werden soll, befolgen Sie die Anweisungen des Herstellers zur Montagehöhe. (min. 650 mm)
ACHTUNG
Die Küchenmöbel in der Nähe des Geräts müssen hitzebeständig sein. Installieren Sie das Gerät nicht in der Höhe von Kühl- oder Gefriergeräten. Die von dem Gerät abgegebene Wärme erhöht den Energieverbrauch von Kühlgeräten. - Verwenden Sie die Tür und/oder den Griff nicht zum Transportieren oder Bewegen des Geräts.

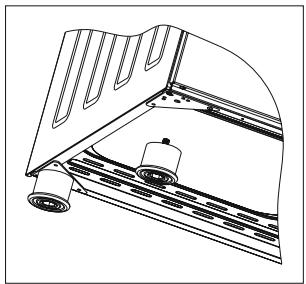

Installation der Füße des Ofens
Installation der Füße des Ofens:
Die Montageschrauben für die Füße befinden sich unterhalb des Ofens (Abbildung 10). Auf diesen Schrauben befinden sich Befestigungsmuttern zur Sicherung der Füße. (Abbildung 11) - Schließen Sie die Installation der Füße ab, indem Sie die Füße auf die Mutter schrauben. (Abbildung 12). - Sie können Ihren Ofen stabilisieren, indem Sie die Schrauben entsprechend der Standfläche anziehen oder lockern.
Abbildung 10
Abbildung 11
Abbildung 12

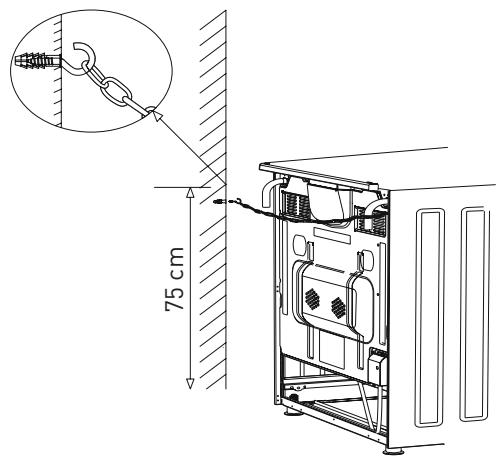

Darstellung der Befestigung der Kette
Vor der Verwendung des Geräts und zur Gewährleistung eines sicheren Betriebs muss das Gerät unbedingt mit der mitgelieferten Kette und Hakenschraube an der Wand befestigt werden. Vergewissern Sie sich, dass der Haken fest in der Wand verschraubt ist.

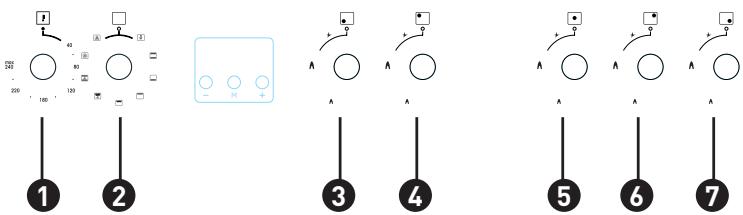

Bedienfeld
Thermostat 2 Funktionswahlschalter 3 Kochstelle vorne links Kochstelle hinten links
5 Elektrische Kochstelle Mitte 6 Kochstelle hinten rechts Kochstelle vorne rechts
ACHTUNG
Das oben dargestellte Bedienfeld dient nur zu Illustrationszwecken. Untersuchen Sie das Bedienfeld Ihres Geräts.
Thermostat: Dient zur Bestimmung der Gartemperatur des im Ofen zu garenden Gerichtes. Nachdem Sie die Lebensmittel in den Ofen geschoben haben, stellen Sie den Drehknopf auf die gewünschte Temperatur zwischen 40 - 240°C ein. Die Gartemperatur der verschiedenen Lebensmittel finden Sie in der Gartabelle.
Gebrauch
GEBRAUCH DES OFENS
Gebrauch der Gasbrenner des Ofens
- Wenn Ihr Ofen mit Gasbrennern ausgestattet ist, zünden Sie diese mit dem entsprechenden Drehknopf. Einige Modelle sind mit Schaltern mit automatischer Zündfunktion ausgestattet; in diesem Fall erfolgt das Anzünden des Brenners durch einfaches Drehen des Schalters. Sie können die Brenner durch Drücken des Zündknopfes oder auch mit einem Streichholz anzünden. Die Zündvorrichtung darf nicht länger als 15 Sekunden ununterbrochen betätigt werden. Wenn der Brenner nicht zündet, warten Sie eine Minute, bevor Sie es erneut versuchen. Wenn sich der Brenner aus irgendeinem Grund abschaltet, schließen Sie das Gasteuerventil und warten Sie mindestens eine Minute, bevor Sie es erneut versuchen.
Gebrauch der Heizelemente des Ofens
- Wenn Sie Ihren Ofen zum ersten Mal benutzen, wird während der Benutzung der Heizelemente ein Geruch freigesetzt. Um diese Gerüche zu beseitigen, lassen Sie ihn im leeren Zustand 45 bis 60 Minuten lang bei 240°C laufen.
- Stellen Sie den Bedienschalter des Ofens auf den gewünschten Wert ein, sonst funktioniert der Ofen nicht. Die verschiedenen Gerichte, Garzeiten und Thermostatpositionen sind in der Kochtabelle angegeben. Die in der Kochtabelle angegebenen Werte sind Kennwerte. Sie wurden durch in unserem Labor durchgeführte Tests ermittelt. Je nach Ihrer Art zu kochen und Ihren Vorlieben finden Sie verschiedene Zubereitungen ganz nach Ihrem Geschmack.

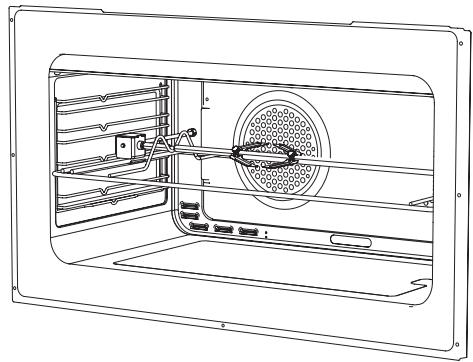

- Mit dem entsprechenden Zubehör können Sie ein Hähnchen mit dem Spiel im Ofen garen.
- Garzeit: Die Ergebnisse können je nach Spannung, Qualität, Quantität und Temperatur variieren.
- Vermeiden Sie es, die Ofentür während des Garvorgangs früh zu öffnen. Andernfalls kann es zu einer ungeeigneten Wärmeverteilung kommen und die erwarteten Ergebnisse könnten beeinträchtigt werden.
Gebrauch des Grills
- Wenn Sie den Grill auf das obere Gitter legen, sollen die auf dem Grill befindlichen Lebensmittel den Grill nicht berühren.
- Sie können während des Grillvorgangs 5 Minuten lang vorheizen. Falls nötig, können Sie die Lebensmittel umdrehen.
- Lebensmittel sollten sich in der Mitte des Grills befinden, um einen maximalen Luftstrom innerhalb des Ofens zu gewährleisten.
Anzünden des Grills
- Stellen Sie den Funktionsschalter auf das Grillsymbol.
- Stellen Sie ihn dann auf die gewünschte Grilltemperatur ein.
Ausschalten des Grills
Stellen Sie den Funktionsschalter auf die Position Aus.
ACHTUNG
- Halten Sie die Ofentür während des Garvorgangs geschlossen. (Elektrogrill)
- Halten Sie die Ofentür während des Garvorgangs geöffnet. (Gasgrill)
Abbildung 13
GEBRAUCH DES KOCHFELDS
Gebrauch der Gasbrenner
Flammendurchschlagsicherung (FFD): Funktioniert, wenn der Sicherheitsmechanismus aufgrund von Flüssigkeit, die auf die oberen Platten verschüttet wird, aktiviert wird.
Die Steuerventile von Gasherden sind mit einem speziellen Sicherheitsmechanismus ausgestattet. Um den Ofen anzuzünden, drücken Sie den Schalter nach vorne und drehen Sie ihn gegen den Uhrzeigersinn bis auf das Flammensymbol. Alle Zündvorrichtungen sind betriebsbereit und nur der bediente Herd wird eingeschaltet. Halten Sie den Schalter gedrückt, bis sich die Zündung einschaltet. Drehen Sie den Zündknopf und drehen Sie ihn gegen den Uhrzeigersinn. Die Zündvorrichtung darf nicht länger als 15 Sekunden ununterbrochen betätigt werden. Wenn der Brenner nicht zündet, warten Sie eine Minute, bevor Sie es erneut versuchen. Wenn sich der Brenner aus irgendeinem Grund abschaltet, schließen Sie das Gassteuerventil und warten Sie mindestens eine Minute, bevor Sie es erneut versuchen. - Bei Modellen, die mit einem Gassicherheitssystem ausgestattet sind, schaltet das Steuerventil beim Erlöschen der Ofenflamme das Gas automatisch ab. Um die Brenner mit dem Gassicherheitssystem zu betätigen, drücken Sie den Schalter und drehen Sie ihn gegen den Uhrzeigersinn. Warten Sie
nach dem Anzünden etwa 5 bis 10 Sekunden, bis die Gassicherheitssysteme aktiviert sind. Wenn sich der Brenner aus irgendeinem Grund abschaltet, schließen Sie das Gassteuerventil und warten Sie mindestens eine Minute, bevor Sie es erneut versuchen.
Geschlossen
Wie in der Abbildung oben beschrieben, mit einem Schraubenzieher entfernen
Zur Hälfte geöffnet
- Vergewissern Sie sich vor der Benutzung des Kochfelds, dass die Brennerdeckel ordnungsgemäß aufgesetzt sind. Die ordnungsgemäße Position der Brennerdeckel ist unten dargestellt.
Abbildung 14
Abbildung 15
Gebrauch der Heizplatten
| Stufe 1 | Stufe 2 | Stufe 3 | Stufe 4 | Stufe 5 | Stufe 6 |
| Ø80 mm | 200 W | 250 W | 450 W | - | - | - |
| Ø145 mm | 250 W | 750 W | 1000 W | - | - | - |
| Ø180 mm | 500 W | 750 W | 1500 W | - | - | - |
| Ø145 mm Schnell | 500 W | 1000 W | 1500 W | - | - | - |
| Ø180 mm Schnell | 850 W | 1150 W | 2000 W | - | - | - |
| Ø145 mm | 95 W | 155 W | 250 W | 400 W | 750 W | 1000 W |
| Ø180 mm | 115 W | 175 W | 250 W | 600 W | 850 W | 1500 W |
| Ø145 mm Schnell | 135 W | 165 W | 250 W | 500 W | 750 W | 1500 W |
| Ø180 mm Schnell | 175 W | 220 W | 300 W | 850 W | 1150 W | 2000 W |
| Ø220 mm | 220 W | 350 W | 560 W | 910 W | 1460 W | 2000 W |
- Elektrische Heizplatten verfügen im Allgemeinen über 6 Temperaturstufen. (wie oben beschrieben)
- Wenn Sie das Gerät zum ersten Mal benutzen, stellen Sie die elektrische Heizplatte 5 Minuten lang auf Position 6. Auf diese Weise härtet das wärmeempfindliche Mittel in Ihrer Platte unter der Wirkung der Verbrennung aus.
- Es sollten möglichst Töpfe mit flachem Boden verwendet werden, die in vollem Kontakt mit der Hitze stehen, da sie eine effizientere Energienutzung gewährleisten.
Topfdurchmesser
| 90*60 |
| Kleiner Brenner | 12-18 cm |
| Mittlerer Brenner | 18-22 cm |
| Großer Brenner | 22-26 cm |
| Wok-Brenner | 26-32 cm |
Programmarten
Funktionsschalter: Dient zur Einstellung der Hitze, die für das im Ofen zu garende Gericht angewendet werden soll. Im Folgenden werden die verschiedenen Heizprogramme für diesen Schalter und ihre Funktionen beschrieben. Möglicherweise sind nicht alle Hitzearten und Einstellungen dieser Öfen an allen Modellen verfügbar.
| Grill | Ventilator |
| Unteres und oberes Heizelement | Turbo-Heizelement und Ventilator |
| Lampe | Unteres und oberes Heizelement und Ventilator |
| Oberes Heizelement | Grill und Ventilator |
| Unteres Heizelement | |
ACHTUNG
Möglicherweise sind nicht alle Hitzearten und Einstellungen dieser Öfen an allen Modellen verfügbar.
Kochfeld
ACHTUNG
Vor dem Einlegen der Lebensmittel muss der Ofen 7-10 Minuten lang vorgeheizt werden.
| Gerichte | Garfunktion | Temperatur (°C) | Position des Rostes | Garzeit (Min.) |
| Kuchen | Statisch | 180 | 2 | 70 |
| Kleingebäck | Statisch | 180 | 2 | 40 |
| Kuchen | Statisch | 200 | 2 | 70 |
| Pâtisserie | Statisch+Ventilator | 180-200 | 2 | 20-25 |
| Cookie | Statisch | 175 | 2 | 20 |
| Apfelkuchen | Statisch | 180-190 | 1 | 150 |
| Rührkuchen | Statisch | 175 | 2 | 45-50 |
| Pizza | Statisch | 190 | 2 | 25 |
| Lasagne | Statisch | 180-200 | 2 | 50-60 |
| Baiser | Statisch | 100 | 2 | 60 |
| Grillhühnchen* | Grill+Ventilator | 220 | 4 | 25-35 |
| Gegrillter Fisch* | Grill+Ventilator | 220 | 4 | 35-40 |
| Kalbssteak | Grill | Max. | 4 | 30 |
| Fleischfrikadelle* | Grill | Max. | 4 | 40 |
- Lebensmittel müssen nach der Hälfte der Garzeit gewendet werden.
Reinigung und Wartung
- Ziehen Sie den Stecker, der den Ofen mit Strom versorgt, aus der Steckdose.
- Der Ofen ist während des Betriebs und danach sehr heiß. Berühren Sie die Heizelemente nicht.
- Reinigen Sie das Innere, die Verkleidung, die Abdeckung, die Schubladen und alle anderen Teile des Ofens niemals mit Werkzeugen wie einer harten Bürste, einem Drahtschwamm oder einem Messer. Verwenden Sie keine scheuernden, kratzenden Produkte und Reinigungsmittel. Die Innenflächen des Ofens mit einem in Seifenwasser getränkten Tuch reinigen, abwaschen mit einem trockenen Tuch vollständig abtrocknen. Die Glasoberflächen mit
speziellem Glasreiniger reinigen.
- Zur Reinigung des Ofens keinen Dampfreiniger benutzen.
- Bevor Sie die obere Abdeckung des Ofens öffnen, reinigen Sie diese von eventuellen Flüssigkeiten. Achten Sie vor dem Schließen darauf, dass das Kochfeld ausreichend abgekühlt ist.
- Verwenden Sie zur Reinigung Ihres Ofens niemals entzündliche Produkte wie Säuren, Lösungsmittel und Benzin.
- Reinigen Sie keine Backofenteile in der Spülmaschine. Um die Ofenfronttür aus Glas zu reinigen, entfernen Sie die Befestigungsschrauben des Griffs mit einem Schraubenzieher und nehmen Sie die Ofentür ab.
Reinigen und spülen Sie diese vollständig. Nach dem Trocknen setzen Sie die Tür wieder ordnungsgemäß ein und montieren den Griff.
Abbildung 16
Abbildung 17
Abbildung 13

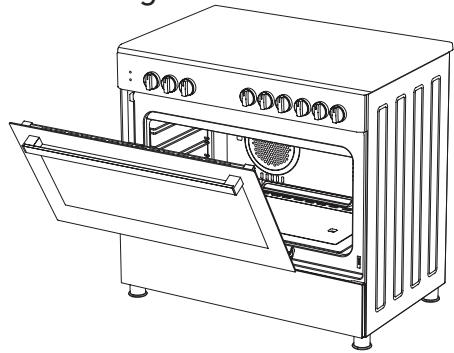

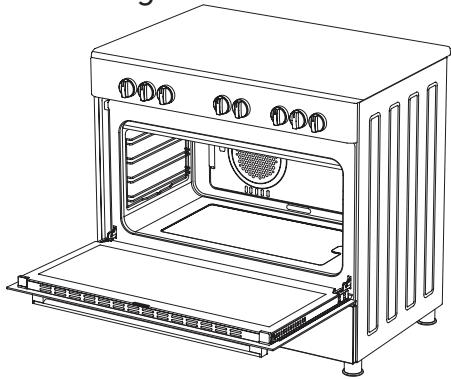

Montage der Ofentür
Abbildung 19
Abbildung 19.1

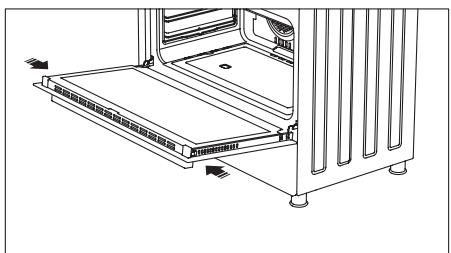

Öffnen Sie die Ofentür vollständig, indem Sie sie zu sich heranziehen. Entriegeln Sie sie dann wie in Abbildung 19.1 dargestellt, indem Sie den Scharnierriegel mit einem Schraubenzieher nach oben ziehen.
Abbildung 19.2
Positionieren Sie den Scharnierriegel wie in der Abbildung dargestellt im großen Winkelgrad. Positionieren Sie die beiden Scharniere, mit denen die Ofentür am Ofen befestigt ist, auf die gleiche Weise.
Abbildung 20
Abbildung 20.1
Schließen Sie dann die geöffnete Ofentür, indem Sie sie auf den Scharnierriegel setzen, bis sie sich in der in Abbildung 20.1 dargestellten Position befindet.
Abbildung 20.2
Zum Abnehmen der Ofentür diese in fast geschlossene Position bringen, die Tür mit beiden Händen festhalten und wie in Abbildung 20.2 dargestellt nach oben ziehen.
Um die Ofentür wieder einzusetzen, die gleichen Schritte in umgekehrter Reihenfolge durchführen.
Reinigung und Wartung der Glasscheibe der Ofenfrontür

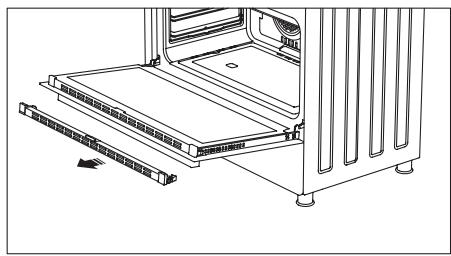

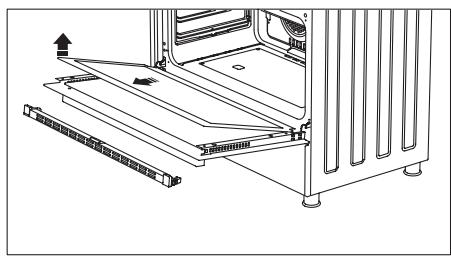

Entfernen Sie das Profil wie in Abbildung 21 dargestellt durch Drücken der Kunststoffriegel auf der linken und rechten Seite und ziehen Sie es wie in Abbildung 22 dargestellt zu sich heran. Dann die Innenscheibe wie in Abbildung 23 dargestellt entfernen. Falls erforderlich, auf die gleiche Weise vorgehen, um die mittlere Scheibe zu entfernen. Nach der Reinigung und Wartung die Glasscheiben und das Profil in umgekehrter Reihenfolge wieder einsetzen. Vergewissern Sie sich, dass das Profil wieder ordnungsgemäß positioniert ist.
Abbildung 20
Abbildung 22
Abbildung 23
Katalytische Innenwände*
Die katalytischen Wände befinden sich links und rechts des Garraums unter den Führungsschienen. Katalytische Wände beseitigen schlechte Gerüche und ermöglichen eine bessere Leistung des Ofens. Sie absorbieren auch Ölrückstände und reinigen Ihren Ofen während des Betriebs.
Ausbau der katalytischen Wände
Um die katalytischen Wände abzunehmen, müssen Sie die Führungsschienen entfernen. Sobald die Führungsschienen entfernt sind, werden die katalytischen Wände automatisch freigegeben. Die katalytischen Wände nach 2 oder 3 Jahren ausgetauscht werden.
Positionen des Gitters *

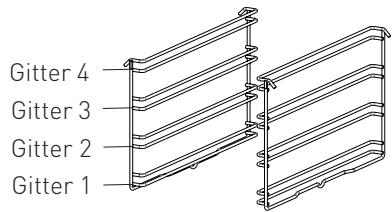

Das Gitter muss ordnungsgemäß in dem Ofen platziert sein. Das Gitter darf die Rückwand des Ofens nicht berühren. Die Positionen des Gitters sind in der folgenden Abbildung dargestellt. Sie können ein tiefes Blech oder ein Standardblech auf das obere und andere Gitter stellen.
Montage und Demontage der
Kabelhalterungen
Um die Gitter zu entfernen, drücken Sie die in der Abbildung mit Pfeilen gekennzeichneten Klammern und entfernen Sie zuerst die Unter- und Oberseite von der Befestigungsstelle. Zum Installieren eines Gitters die Schritte zum Entfernen eines Gitters in umgekehrter Reihenfolge durchführen.
Ersatz der Glühbirne des Ofens
ACHTUNG
Um einen Stromschlag zu vermeiden, vergewissern Sie sich vor dem Austausch der Lampe, dass der Stromkreis des Geräts offen ist. (Das Offenhalten des Stromkreises bedeutet, dass der Strom abgeschaltet ist)
- Unterbrechen Sie zuerst die Stromversorgung des Geräts und lassen Sie es abkühlen.

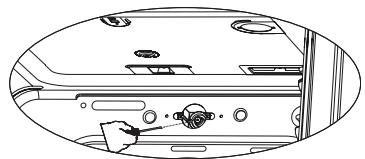

- Entfernen Sie die Glasabdeckung, indem Sie sie, wie in der Abbildung dargestellt, nach links drehen. Benutzen Sie Plastikhandschuhe, wenn Sie Schwierigkeiten beim Drehen haben.
- Entfernen Sie dann die Glühbirne, indem Sie sie drehen, setzen Sie dann die neue Glühbirne nach den gleichen Anweisungen ein.
- Bringen Sie die Glasabdeckung wieder an und schließen Sie das Netzkabel des Geräts an die Steckdose an, der Austauschvorgang ist abgeschlossen. Sie können ihren Ofen jetzt wieder benutzen.
Typ der Lampe G9
Gebrauch der Deflektorplatte des Grills*

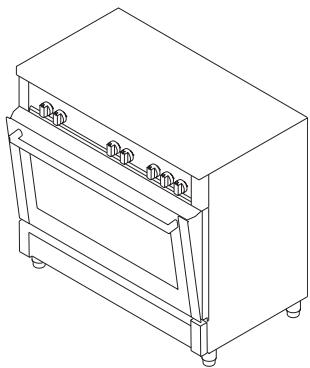

- Eine Sicherheitsplatte dient zum Schutz des Bedienfeldes und der Tasten, wenn sich der Ofen im Grillbetrieb befindet. (Abbildung
Bitte verwenden Sie diese Sicherheitsplatte, um zu verhindern, dass die Hitze das Bedienfeld und die Tasten beschädigt, wenn sich der Ofen im Grillmodus befindet.
ACHTUNG
Zugängliche Teile können bereits heiß sein, wenn der Grill in Betrieb ist. Halten Sie Kleinkinder von dem Gerät fern.
- Platzieren Sie die Sicherheitsplatte unter dem Bedienfeld, indem Sie die Frontscheibe des Ofens öffnen. (Abbildung 27)
- Befestigen Sie die Sicherheitsplatte dann zwischen dem Ofen und der Fronttür, indem Sie die Tür vorsichtig schließen. (Abbildung 23)
- Für den Garvorgang ist es wichtig, die Tür bei Verwendung des Grillmodus mit dem angegebenen Abstand offen zu halten. Die Sicherheitsplatte sorgt für ideale Garbedingungen und schützt gleichzeitig das Bedienfeld und die Tasten.
ACHTUNG
Wenn der Ofen über die Option "geschlossener Grill" mit Thermostat verfügt, können Sie die Ofentür während des Betriebs geschlossen halten. In diesem Fall ist die Benutzung der Reflektorplatte nicht erforderlich.
Abbildung 26
Abbildung 27
Abbildung 28
Fehlerbehebung
Beim Betrieb Ihres Geräts auftretende Störungen können Sie eventuell selbst lösen, indem Sie die folgenden Punkte überprüfen, bevor Sie den Kundendienst rufen.
Zu überprüfende Stelle
Falls beim Betrieb des Ofens Störungen auftreten sollten, prüfen Sie zunächst die untenstehende Tabelle und versuchen Sie, ob Sie das Problem mithilfe der Vorschläge beheben können.
| Problem | Mögliche Ursachen | Handlung |
| • Der Ofen Funktioniert nicht. | • Die Stromzufuhr Funktioniert nicht. | • Überprüfen Sie die Stromanschlüsse. |
| • Überprüfen Sie, ob das Hauptgasventil geöffnet ist.. |
| • Überprüfen Sie, ob der Gasschlauch geknicht oder verdrecht ist. |
| • Die Gaszufuhr Funktioniert nicht. | • Vergewissern Sie sich, dass der Gasschlauch an den Ofen angeschlossen ist. |
| • Überprüfen Sie, ob das richtige Gasventil verwendet wird. |
| • Der Ofen schaltet sich während des Garvorgangs aus. | • Der Stecker steckt nicht in der Wandsteckdose. | • Stecken Sie den Stecker wieder in die Steckdose. |
| • Geht während des Garvorgangs aus. | • Zu langer Dauerbetrieb. | • Lassen Sie den Ofen nach längerer Benutzung abkühlen. |
| • An der Wandsteckdose ist mehr als ein Gerät angeschlossen. | • Schließen Sie nur einen Stecker an jeder Wandsteckdose an. |
| • Die Ofentürlässt sich nicht richtig offen. | • Zwischen der Tür und dem inneren Garraum haben sich Lebensmittelrückstände festgesetzt. | • Reinigen Sie den Ofen gründlich und versuchen Sie erneut, die Tür zu offen. |
| • Der Anzünder Funktioniert nicht. | • Die Spitzen oder Gehäuse der Zündkerzen sind verstopft. | • Reinigen Sie die Spitzen oder Gehäuse der Zündkerzen der Gasbrenner. |
| • Die Leitungen der Gasbrenner sind verstopft. | • Reinigen Sie die Leitungen der Gasbrenner. |
| · Beim Kontakt mit dem Ofen ist es zu einem Stromschlag gekommen. | · Es ist keine ordnungsgemäß Erdung vorhanden.
· Es wird eine nicht geerdtete Wandsteckdose verwendet. | · Sorgen Sie darüber, dass die Stromversorgung ordnungsgemäß geerdet ist. |
| · Es tropft Wasser.
· Aus einem Spalt der Ofentür tritt Dampf aus.
· Im Ofeninneren befindet sich Wasser. | · Je nach Gargut kann unter bestimmten Bedingungen Wasser oder Dampf entstehen.
Es handelt sich nicht um einen Fehler des Geräts. | · Lassen Sie den Ofen abkühlen und wischen Sieihn mit einem Tuch ab. |
| · Der Ofen heizt nicht. | · Die Ofentür ist geöffnet.
· Die Bedienelemente des Ofens sind nicht richtig eingestellt.
· Sicherung ausgelöst oder Schutzschalter deaktiviert. | · Schließen Sie die Tür und starten Sie erneut.
· Lesen Sie den Abschnitt über den Betrieb des Ofens und setzen Sie den Ofen zurück.
· Ersetzen Sie die Sicherung oder setzen Sie den Schutzschalter zurück. Wenn dies früiger vorkommen, rufen Sie einen Elektriker. |
| · Während des Gebrauchs tritt Rauch aus. | · Normal, wenn Sie den Ofen zu ersten Mal benutzen.
· An den Heizelementen haften Speisereste. | · Der Rauch kommt von den Heizelementen. Dies ist keine Störung. Nach 2 oder 3 Garzyklen verschwindet der Rauch.
· Lassen Sie den Ofen abkühlen und sāubern Sie alle Speisereste. |
| · Bei der Benutzung des Ofens tritt ein Brand- oder Plastikgeruch auf. | · Im Inneren des Ofens werden Kunststoffzubehrönteile oder andere hitzebeständiges Zubehör verwendet. | · Verwenden Sie bei hohen Temperaturen geeignetes Glaszubehör. |
| · Der Ofen gart nicht richtig. | · Die Ofentür wird während des Garvorgangs zu oft geöffnet. | · Öffnen Sie die Ofentür nicht zu oft, wenn die Lebensmittel, die Sie garen, nicht gewendet werden müssen. Wenn Sie die Tür früig öffnen, sinkt die Innentemperatur und das Garergebnis wird beeinträchtigt. |
| Problem | Mögliche Ursachen | Handlung |
| Die Beleuchtung im Ofeninneren ist schwach oder funktioniert nicht. | Ein Fremdkörper verdeckt die Lampe während des Garvorgangs. | Reinigen Sie die Innenflächen des Ofens und überprüften Sie die Beleuchtung erneut. |
| Vielleicht hat sich die Lampe gelöst. | Ersetzen Sie sie durch eine Lampe mit den gleichen Spezifikationen. |
Wichtige Hinweise für Transport und Handhabung
- Verwenden Sie die Tür und/oder den Griff nicht zum Transportieren oder Bewegen des Geräts.
- Bewegen und transportieren Sie das Gerät in der Originalverpackung.
- Seien Sie beim Verladen, Transport und der Handhabung des Geräts besonders vorsichtig.
- Vergewissern Sie sich, dass die Verpackung während der Handhabung und
des Transports fest verschlossen ist.
- Schützen Sie das Gerät vor äußeren Einflüssen (wie Feuchtigkeit, Wasser usw.), die die Verpackung beschädigen könnten.
- Achten Sie darauf, dass das Gerät bei Handhabung und Transport nicht durch Unfälle, Stöße, Stürze usw. beschädigt wird und dass es sich während des Gebrauchs nicht verformt oder Bestandteile des Geräts brechen.
Tipps zum Energiesparen
Die folgenden Angaben helfen Ihnen, Ihr Produkt umweltfreundlich und wirtschaftlich zu nutzen.
- Verwenden Sie dunkelfarbige, emailierte Behälter, die die Wärme im Ofen besser übertragen.
- Wenn im Rezept oder in der Bedienungsanleitung für die Zubereitung Ihrer Lebensmittel angegeben ist, dass ein Vorheizen erforderlich ist, heizen Sie den Ofen vor.
- Vermeiden Sie während des Garvorgangs
das häufige Öffnen der Tür. - Garen Sie nach Möglichkeit nicht mehrere Gerichte gleichzeitig im Ofen. Sie können zwei hitzebeständige Schalen gleichzeitig auf den Rost stellen. Garen Sie mehrere Gerichte nacheinander. Der Ofen erhält die Hitze aufrecht. - Schalten Sie den Ofen einige Minuten vor Ablauf der Garzeit aus. Öffnen Sie in diesem Fall nicht die Ofentür. - Gefrorene Lebensmittel vor dem Kochen auftauen lassen.
Verpackung und Umwelt
ENTSORGUNG DER VERPACKUNGSMATERIALIEN
Die Verpackungsmaterialien schützen Ihre Maschine vor eventuellen Transportschäden.
Diese Materialien sind umweltfreundlich, da sie recyclebar sind. Das Materialrecycling ermöglicht sowohl Rohstoffersparnisse als auch die Reduzierung von Abfällen.
Entsorgung Ihres Altgeräts
ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÄLLEN
Dieses Gerät trägt das Symbol WEEE (Elektrisches oder elektronisches Altgerät), was bedeutet, dass es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern der örtlichen Abfallsortierstelle zugeführt werden muss. Abfallverwertung trägt zum Schutz der Umwelt bei.
UMWELTSCHUTZ - RICHTLINIE 2012/19/EU
Zum Schutz unserer Umwelt und Gesundheit müssen elektrische und elektronische Altgeräte nach bestimmten Regeln entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind.
Daher darf Ihr Gerät, welches auf seinem Typenschild oder der Verpackung mit dem Symbol gekennzeichnet ist, keinesfalls in einer öffentlichen oder privaten Mülltonne für Hausmüll entsorgt werden. Der Benutzer muss das Gerät den örtlichen Abfall-Sortierstellen zum Recycling oder zur Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie übergeben.
Um die Sicherheit von Kindern zu gewährleisten, lagern Sie Ihre Altgeräte bis zu ihrer Entsorgung an einem sicheren Standort außerhalb Ihrer Wohnung.
