MODE D'EMPLOI MC 90 5MFC D K 034T - MC 90 5MFC D X 034T - MC 90 5MFC D K 034T VALBERG
Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.
*sur présentation du ticket de caisse.
Cuisinière à gaz avec four électrique
Merci d'avoir choisi ce produit VALBERG. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG vous assurent une utilisation simple, une performance fiable et une qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez ELECTRO DEPOT.
Visitez notre site Internet: www.electrodepot.fr www.electrodepot.be
VOTRE AVIS COMPTE!
PARTAGEZ
VOTRE EXPERIENCE
SUR LES PRODUITS
Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuellement le produit.
Donnez votre avis sur : http://www.electrodepot.fr/avis-client
ELECTRO DEPOT

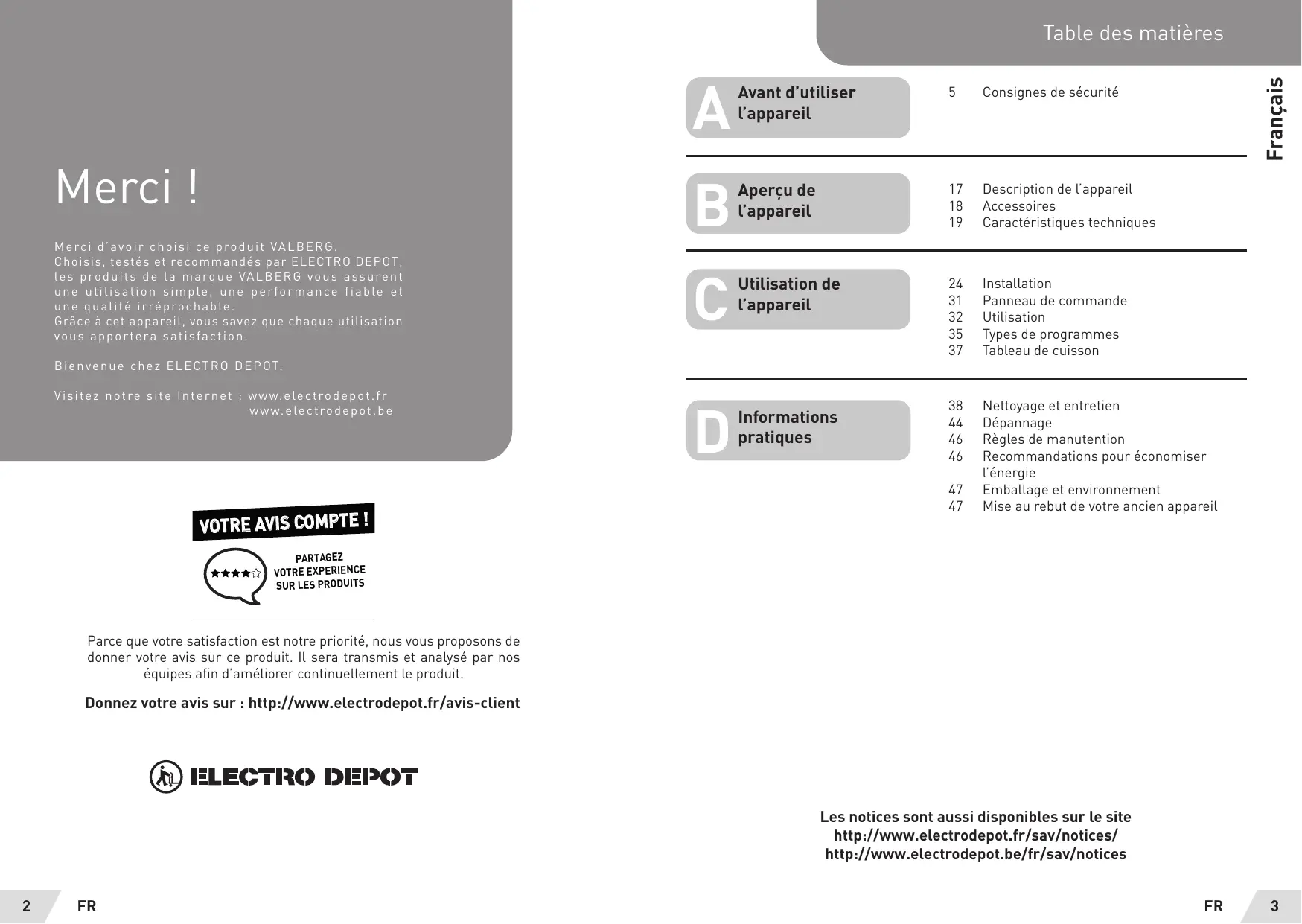

| A | Avant d'utiliser l'appareil | 5 | Consignes de sécurité |
| B | Aperçu de l'appareil | 17 | Description de l'appareil |
| 18 | Accessoires |
| 19 | Caractéristiques techniques |
| C | Utilisation de l'appareil | 24 | Installation |
| 31 | Panneau de commande |
| 32 | Utilisation |
| 35 | Types de programmes |
| 37 | Tableau de cuisson |
| D | Informations pratiques | 38 | Nettoyage et entretien |
| 44 | Dépannage |
| 46 | Règles de manutention |
| 46 | Recommendations pour économiser l'énergie |
| 47 | Emballage et environnement |
| 47 | Mise au rebut de votre ancien apparéil |
Les notices sont aussi disponibles sur le site http://www.electrodepot.fr/sav/notices/ et http://www.electrodepot.be/fr/sav/notices.
Chers utilisateurs,
- Fabriqué dans nos installations modernes et dans un environnement de travail soigné, et en conformité avec le concept de qualité absolue, cet appareil a été conçu dans l'optique de vous offrir un meilleur rendement.
- Par conséquent, nous vous suggérons de lire attentivement ce manuel avant d'utiliser l'appareil et de le garder en permanence à votre disposition.
REMARQUE
Ce manuel d'utilisation est élaboré pour plusieurs modèles à la fois. Par ailleurs, certaines fonctionnalités mentionnées dans ce manuel pourraient ne pas être disponibles sur votre appareil.
- Tous nos appareils sont destinés à un usage domestique et non à un usage commercial.
- Les produits marqués d'un () sont optionnels.
Cet appareil doit être installé conformément à la réglementation en vigueur et ne doit être utilisé que dans un espace bien ventilé. Lisez les instructions avant d'installer ou d'utiliser cet appareil.
Conforme à la directive DEEE.
Consignes de sécurité
Avertissements importants
- L'installation et la réparation doivent toujours être effectuées par un « SERVICE AUTORISÉ ». Le fabricant ne peut être tenu responsable des opérations effectuées par des personnes non autorisées.
- Veuillez lire attentivement ce mode d'emploi. Ainsi, seulement de cette manière, vous pourrez utiliser l'appareil en toute sécurité et de façon correcte. Le four doit être utilisé conformément aux instructions d'utilisation.
- Veuillez vous assurer que les enfants de moins de 8 ans et les animaux domestiques soient à l'écart lors de l'utilisation.
ATTENTION
- Les parties accessibles peuvent être chaudes lors de l'utilisation du grill. Tenez-le hors de la portée des enfants.
- Risque d'incendie : ne stockez pas de matériaux sur la surface de cuisson.
- L'appareil et ses parties accessibles sont chauds lors de l'utilisation.
- Les conditions de réglage de cet appareil sont spécifiées sur l'étiquette (ou sur la plaque signalétique).
- Les pièces accessibles peuvent être chaudes lorsque le grill est en cours d'utilisation. Les enfants doivent être tenus à l'écart.
Français
ATTENTION
Cet appareil est destiné à la cuisson. Il ne devrait pas être utilisé à d'autres fins comme le chauffage d'une pièce.
- Pour nettoyer l'appareil, n'utilisez pas de nettoyeurs à vapeur.
- Veuillez vous assurer que la porte du four soit complètement fermée après avoir mis de la nourriture dans le four.
- N'essayez JAMAIS d'éteindre le feu avec de l'eau. Arrêtez le circuit de l'appareil et couvrez la flamme avec un couvercle ou une couverture anti-feu.
- Les enfants de moins de 8 ans doivent être tenus à l'écart, s'ils ne peuvent pas être surveillés en permanence.
- Il faut éviter de toucher les éléments chauffants.
ATTENTION
Le processus de cuisson doit être supervisé. Le processus de cuisson doit toujours être supervisé.
- Cet appareil peut être utilisé par des enfants de plus de 8 ans, des personnes ayant des problèmes physiques, auditifs ou mentaux, ou des personnes ayant un manque d'expérience ou de connaissances, à condition qu'ils soient surveillés ou qu'ils aient reçu des instructions concernant les dangers.
- Cet appareil a été conçu pour un usage domestique uniquement.
- Ne laissez pas les enfants jouer avec l'appareil. Le nettoyage ou l'entretien de l'appareil ne doit pas être effectué par des enfants, à moins qu'ils aient plus de 8 ans et qu'ils soient supervisés par un adulte.
- Maintenez l'appareil et son cordon d'alimentation à l'écart des enfants de moins de 8 ans.
- Veuillez vous assurer que les rideaux, les tulles, le papier ou tout autre matériau inflammable soient tenus à l'écart de l'appareil avant de commencer à l'utiliser. Ne placez pas de matériaux inflammables sur ou dans l'appareil.
- Gardez les canaux de ventilation ouverts.
- L'appareil n'est pas conçu pour être utilisé avec une minuterie externe ou une télécommande séparée.
- Ne chauffez pas les boîtes fermées et les bocaux en verre. La pression peut faire exploser les bocaux.
- La poignée du four n'est pas un sèche-serviettes. Veuillez ne pas accrocher les serviettes, etc. sur la poignée du four.
- Veuillez ne pas placer les plateaux du four, les assiettes ou les feuilles d'aluminium directement sur la base du four. La chaleur accumulée peut endommager la base du four.
- Lorsque vous placez des aliments ou enlevez des aliments du four, etc., veuillez toujours utiliser des gants de cuisine résistants à la chaleur.
- N'utilisez pas le produit dans des états tels que médicamenteux et/ou sous influence d'alcool qui peuvent affecter votre capacité de jugement.
- Soyez prudent lorsque vous utilisez de l'alcool dans vos aliments. L'alcool s'évapore à haute température et peut prendre feu pour provoquer un incendie s'il entre en contact avec des surfaces chaudes.
- Après chaque utilisation, vérifiez si l'appareil est hors tension.
- Si l'appareil est défectueux ou a un dommage visible, ne faites pas fonctionner l'appareil.
- Évitez de toucher le cordon d'alimentation avec des mains humides ! Ne le débranchez jamais en tirant le câble, mais plutôt en tenant la prise.
- N'utilisez pas l'appareil lorsque la vitre de la porte avant est retirée ou brisée.
- Placez le papier sulfurisé avec les aliments dans un four préchauffé en les plaçant dans une cuisinière ou sur un accessoire du four (plateau, grille, etc.).
- Ne placez pas d'objets que les enfants peuvent atteindre sur l'appareil.
- Il est important de placer correctement la grille et le plateau sur les supports et/ou de placer correctement le plateau sur le rail. Placez la grille ou le plateau entre deux rails et assurez-vous qu'il est équilibré avant de mettre de la nourriture dessus.
- Au risque que ceux-ci entrent en contact avec les éléments chauffants du four, enlevez les parties excédantes du papier sulfurisé qui sont
suspendues à l'accessoire ou au contenant.
- Ne l'utilisez jamais à des températures de four supérieures à la température d'utilisation maximale indiquée sur votre papier sulfurisé. Ne placez pas le papier sulfurisé sur la base du four.
- Lorsque la porte est ouverte, ne placez aucun objet lourd sur la porte et ne laissez pas les enfants s'y asseoir. Cela peut provoquer le renversement du four ou endommager les charnières de la porte.
- Les matériaux d'emballage sont dangereux pour les enfants. Gardez les matériaux d'emballage hors de la portée des enfants.
- N'utilisez pas de nettoyants abrasifs ou de grattoirs en métal tranchants pour nettoyer la vitre, car les
égratignures qui pourraient se produire sur la surface de la vitre de la porte peuvent la casser.
- Ne placez pas l'appareil sur une surface recouverte de moquette. Cela va provoquer le surchauffement des pièces électriques car il n'y aura pas de ventilation par le bas. Cela va entraîner la défaillance de l'appareil.
- Ne frappez pas les surfaces en verre des cuisinières vitro-céramiques avec un métal dur, car cela peut endommager la résistance. Cela pourrait causer une électrocution.
- L'utilisateur ne doit pas manipuler le four seul.
- L'utilisateur doit être prudent lors du nettoyage des brûleurs à gaz. Cela peut causer des blessures personnelles.
- De la nourriture peut être renversée lorsque le pied du four est démonté ou se casse, soyez prudent. Cela peut causer des blessures personnelles.
- Lors de l'utilisation, les surfaces internes et externes du four deviennent chaudes. Lorsque vous ouvrez la porte du four, reculez pour éviter la vapeur chaude qui s'échappe de l'intérieur. Il y a un risque de brûlure.
- Le couvercle supérieur du four peut être fermé pour une raison. Reculez pour éviter que la nourriture chaude ne vous tombe dessus. Il y a un risque de brûlure.
- Ne placez pas d'objets lourds lorsque la porte du four est ouverte, car il y a un risque de basculement.
- L'utilisateur ne doit pas disloquer la résistance lors
du nettoyage. Cela pourrait causer une électrocution. - Ne retirez pas les interrupteurs d'allumage de l'appareil. Sinon, des câbles électriques sous tension sont accessibles. Cela pourrait causer une électrocution. - L'alimentation du four peut être déconnectée lors de travaux de construction à la maison. Lorsque les travaux sont terminés, la reconnexion du four doit être effectuée par un technicien agréé. - Ne placez pas d'ustensiles en métal tels qu'un couteau, une fourchette ou une cuillère sur la surface de l'appareil, car ils deviendront chauds. - Pour éviter toute surchauffe, l'appareil ne doit pas être installé derrière un couvercle décoratif.
- Éteignez l'appareil avant de retirer les protections. Après le nettoyage, installez les protections conformément aux instructions.
- Le point de fixation du câble doit être protégé.
ATTENTION
N'utilisez pas les brûleurs du four et du grill en même temps.
- Veuillez ne pas faire cuire les aliments directement sur le plateau/la grille. Veuillez mettre la nourriture dans ou sur les plats appropriés avant de les mettre dans le four.
- Surface chaude, laissez refroidir avant de fermer le couvercle.
Sécurité électrique
- Branchez l'appareil dans une prise de terre protégée par un fusible conforme aux valeurs spécifiées dans le tableau des caractéristiques techniques.
- Demandez à un électricien agréé de régler l'équipement de mise à la terre. Notre société ne sera pas responsable des dommages qui seraient encourus en raison de l'utilisation du produit sans mise à la terre conformément à la réglementation locale.
- Les interrupteurs du disjoncteur du four doivent être placés de telle sorte que l'utilisateur final puisse les atteindre lorsque le four est installé.
- Le cordon d'alimentation (cordon avec fiche) ne doit pas entrer en contact avec les parties chaudes de l'appareil.
- Si le cordon d'alimentation est endommagé (le cordon avec une prise), faites-le remplacer par le fabricant, son agent de service ou par un personnel à compétence égale, afin d'éviter toute situation dangereuse.
- Ne lavez jamais le produit en le pulvérisant ou en versant de l'eau dessus ! Il y a un risque d'électrocution.
ATTENTION
Pour éviter les chocs électriques, assurez-vous que le circuit de l'appareil soit ouvert avant de changer la lampe. - Coupez toutes les connexions du circuit d'alimentation avant d'accéder aux bornes.
ATTENTION
- Si la surface est fissurée, éteignez l'appareil pour éviter tout risque de choc électrique.
- N'utilisez pas de cordons coupés ou endommagés ou de rallonges autres que le cordon d'origine. Assurez-vous qu'il n'y ait pas de liquide ou d'humidité dans la prise où la fiche de l'appareil est installée.
- La surface arrière du four chauffe également lorsque le four est utilisé. Les connexions électriques ne doivent pas toucher la surface arrière, sinon les connexions pourraient être endommagées.
- Ne serrez pas les câbles de raccordement à la porte du four et ne les passez pas
sur des surfaces chaudes. Si le cordon fond, il pourrait provoquer un court-circuit et même un incendie.
- Débranchez l'appareil pendant l'installation, l'entretien, le nettoyage et la réparation.
- Si le câble d'alimentation est endommagé, faites-le remplacer par son fabricant, par un service technique agréé ou par un personnel qualifié de même niveau afin d'éviter toute situation dangereuse. Assurez-vous que la fiche est bien insérée dans la prise murale pour éviter les étincelles.
- N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil, sinon un choc électrique pourrait se produire.
- Un interrupteur omnipolaire capable de déconnecter l'alimentation est nécessaire pour l'installation.
- Le débranchement de l'alimentation doit être fourni avec un interrupteur ou un fusible intégré installé sur une source d'alimentation fixe conformément au code du bâtiment.
- L'appareil est équipé d'un câble de type «Y».
- Les connexions fixes doivent être connectées à une alimentation permettant une déconnexion omnipolaire.
- Pour les appareils avec une catégorie de surtension inférieure à III, le dispositif de déconnexion doit être raccordé à une alimentation fixe conformément au code de câblage.

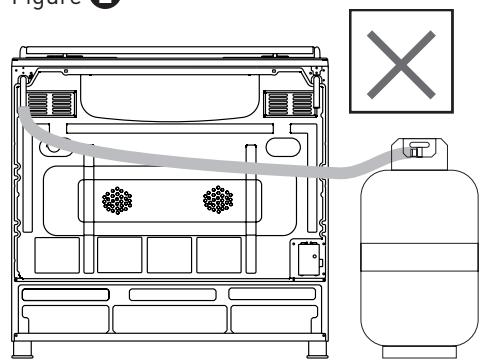

Sécurité du gaz
- Cet appareil n'est pas connecté à la configuration d'évacuation des produits de combustion. L'appareil doit être installé et connecté conformément aux règlements d'installation en vigueur. Les conditions de ventilation doivent être considérées.
- Lorsqu'un appareil de cuisson au gaz est utilisé, des produits d'humidité, de chaleur et de combustion sont générés dans la pièce.
- En premier lieu, assurez-vous que la cuisine soit bien ventilée lorsque vous utilisez l'appareil et maintenez des ouvertures de ventilation naturelle ou installez un équipement de ventilation mécanique.
- Après une utilisation excessive de l'appareil pendant une période
prolongée, une ventilation supplémentaire peut s'avérer nécessaire. Par exemple, ouvrez une fenêtre ou réglez une vitesse supérieure pour la ventilation mécanique, le cas échéant. - Cet appareil doit être utilisé uniquement dans des endroits bien ventilés conformément à la réglementation en vigueur. Veuillez lire le manuel avant d'installer ou d'utiliser ce produit. - Avant de positionner l'appareil, assurez-vous que les conditions du réseau local (type de gaz et pression du gaz) répondent aux exigences de l'appareil. Le mécanisme ne peut pas fonctionner plus de 15 secondes. Si le brûleur n'est pas allumé après 15 secondes, arrêtez le mécanisme et attendez au
moins une minute avant d'essayer de rallumer le brûleur.
- Toutes les opérations à effectuer sur les installations de gaz doivent être effectuées par des personnes autorisées et compétentes.
- Cet appareil est réglé pour le gaz naturel (NG). Si vous voulez utiliser votre appareil avec un type de gaz différent, vous devez demander un service autorisé pour la conversion.
- Pour un bon fonctionnement, le couvercle, le tuyau de gaz et le collier doivent être remplacés périodiquement conformément aux recommandations du fabricant et selon le besoin.
- Demandez à votre fournisseur de gaz local quels sont les numéros de téléphone pour les urgences
liées au gaz et les mesures à prendre au cas où une odeur de gaz est détectée.
- Le gaz devrait bien brûler dans les produits gazeux. Le gaz brûlant peut être compris à partir de la flamme bleue et de la combustion continue. Si le gaz ne brûle pas suffisamment, du monoxyde de carbone (CO) peut être généré. Le monoxyde de carbone est un gaz incolore, inodore et très toxique ; même de petites quantités ont un effet létal.
Que faire en cas de détection d'odeur de gaz
- N'utilisez pas de flammes nues et ne fumez pas.
- N'utilisez aucun interrupteur électrique (par exemple : l'interrupteur de la lampe ou la sonnette).
- N'utilisez pas de téléphone ou de téléphone portable.
- Ouvrez les portes et les fenêtres.
- Fermez toutes les vannes des appareils qui utilisent le gaz et les compteurs de gaz.
- Appelez les pompiers à partir d'un téléphone à l'extérieur de la maison.
- Vérifiez tous les tuyaux et leurs connexions contre les fuites. Si vous sentez encore une odeur de gaz, quittez la maison et prévenez vos voisins.
- N'entrez pas dans la maison tant que les autorités ne l'auront pas autorisé.
Utilisation prévue
- Ce produit est conçu pour un usage domestique. L'utilisation commerciale de l'appareil n'est pas autorisée.
- Cet appareil doit être utilisé uniquement pour la cuisine. Il ne devrait pas être utilisé
à d'autres fins telles que le chauffage d'une pièce. - Cet appareil ne doit pas être utilisé pour chauffer des assiettes sous le grill, ou pour sécher des vêtements ou des serviettes en les accrochant sur la poignée, ou à des fins de chauffage. - Le fabricant ne sera pas tenu responsable de tout dommage résultant d'une mauvaise utilisation ou manipulation. - La partie four de l'appareil peut être utilisée pour décongeler, rôtir, frire et griller les aliments. La durée de vie opérationnelle de l'appareil que vous avez acheté est de 10 ans. Il s'agit de la période pendant laquelle les pièces détachées nécessaires au fonctionnement de cet appareil, telles que définies, sont fournies par le fabricant.
Description de l'appareil
| 1 | Bouton de contrôle du four | 9 | Voyant |
| 2 | Bouton de contrôle table de cuisson | 10 | Grill |
| 3 | Grille métallique | 11 | Bac de déversement |
| 4 | Bac de déversement | 12 | Grand brûleur |
| 5 | Porte | 13 | Brûleur moyen |
| 6 | Poignée | 14 | Brûleur auxiliaire |
| 7 | Porte de l'armoire inférieure | 15 | Brûleur wok * |
| 8 | Pied métallique | 16 | Brûleur * |
Accessoires
Bac de déversement *
Utilisé pour les pâtisseries, les aliments frits et les recettes de ragoût. En cas de friture directe sur le grill pour les gâteaux, les aliments congelés et les plats de viande, le plateau de récupération d'huile peut être utilisé.

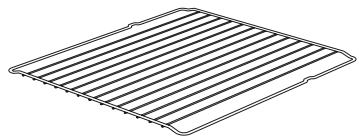

Grille métallique
Utilisée pour frire et/ou placer les aliments à cuire, frits et congelés sur la grille désirée.
Dosseret*
La chaleur résultant de la cheminée du four ne doit pas être en contact avec le mur.
Caractéristiques techniques
| Spécifications | 90x60 |
| Largeur extérieure | 900 mm |
| Profondeur extérieure | 610 mm |
| Hauteur extérieure | 925 mm |
** seulement pour le produit mixte.
ATTENTION
- Pour que la modification soit effectuée par un service autorisé, ce tableau doit être pris en compte. Le fabricant ne peut être tenu responsable des problèmes qui pourraient survenir à cause d'une modification défectueuse.
- Afin d'améliorer la qualité du produit, les spécifications techniques peuvent être modifiées sans préavis.
- Les valeurs fournies avec l'appareil ou les documents qui l'accompagnent sont des valeurs de laboratoire conformes aux normes respectives. Ces valeurs peuvent varier en fonction de l'utilisation et des conditions ambiantes.
Français
| Alimentation assignée
(Tension en V, nature du courant & fréquence en Hz) | 220-240 ~ 50 |
| Classe de protection électrique | Classe I |
| Fonction de chauffage par cavité | Chaleur tournante pulsée |
| Type de nettoyage du four | Catalyse |
| Nombre et type d'éclairage | 2 x E14 Incandescente |
| Puisance d'éclairage en W par éclairage / totale | 15x2 = 30 Watt |
| Eclairage replácable par l'utilisateur | oui |
| Puisance assignée en W pour l'allumage électrique | 0.60 |
| Puisance totale assignée de la partie four en W | 3600 |
| Puisance équivalente en W pour le brûleur gaz AVANT DROIT | 2900 |
| Puisance équivalente en W pour le brûleur gaz AVANT GAUCHE | 1700 |
| Puisance équivalente en W pour le brûleur gaz ARRÈRE DROIT | 950 |
| Puisance équivalente en W pour le brûleur gaz ARRÈRE GAUCHE | 1700 |
| Puisance équivalente en W pour le brûleur gaz CENTRAL | 3500 |
| Puisance équivalente totale en W de la plaque de cuisson | 10750 |
| Puisance équivalente totale en W de l'ensemble de l"appareil | 14350 |
| Pays de fabrication | TURKEY |
FICHE PRODUIT
Selon le règlement UE 65/2014 et les normes harmonisées en vigueur.
| Marque | Valberg |
| Code produit | 967279/967280 |
| Référence du modele | MC 90 5MFC D K 034T / MC 90 5MFC D X 034T |
| Indice d'efficacité énergétique par cavité | 95,8 |
| Classe d'efficacité énergétique par cavité | A |
| Consommation d'énergie en kWh par cycle en mode conventionnel par cavité | 1,00 |
| Consommation d'énergie en kWh par cycle en mode chaleur tournante par cavité | 0,91 |
| Nombre de cavités | 1 |
| Source de chaleur par cavité | Electricité |
| Volume en litres par cavité | 95 |
Informations complémentaires selon le règlement UE 66/2014 et les normes harmonisées en vigueur.
| Type de four | Intégré |
| Masse nette de l'appareil en Kg | 64 |
| Type de plaque | Gaz |
| Nombre de brûleurs à gaz | 5 |
| Efficacité énergétique en % pour le brûleur à gaz AVANT DROIT | 55,5 |
| Efficacité énergétique en % pour le brûleur à gaz AVANT GAUCHE | 56,0 |
| Efficacité énergétique en % pour le brûleur à gaz ARRÈIRE DROIT | 55,0 |
| Efficacité énergétique en % pour le brûleur à gaz ARRÈIRE GAUCHE | 56,0 |
| Efficacité énergétique en % pour le brûleur à gaz CENTRAL | 55,1 |
| Efficacité énergétique en % de la plaque de cuisson | 55,65 |
Français
| Spécifications du brûleur | G20,20 mbar G25,25 mbar | G20,25 mbar | G20,13 mbar |
| Gaz naturel | Gaz naturel | Gaz naturel |
| Wok Brûleur | Injecteur | 1,40 | mm | 1,28 | mm | 1,60 | mm |
| Consumption | 0,333 | m³/h | 0,333 | m³/h | 0,333 | m³/h |
| Puisance | 3,50 | kW | 3,50 | kW | 3,50 | kW |
| Grand Brûleur | Injecteur | 1,15 | mm | 1,10 | mm | 1,45 | mm |
| Consumption | 0,276 | m³/h | 0,276 | m³/h | 0,276 | m³/h |
| Puisance | 2,90 | kW | 2,90 | kW | 2,90 | kW |
| Brûleur Moyen | Injecteur | 0,97 | mm | 0,92 | mm | 1,10 | mm |
| Consumption | 0,162 | m³/h | 0,162 | m³/h | 0,162 | m³/h |
| Puisance | 1,70 | kW | 1,70 | kW | 1,70 | kW |
| Petit Brûleur | Injecteur | 0,72 | mm | 0,70 | mm | 0,85 | mm |
| Consumption | 0,96 | m³/h | 0,96 | m³/h | 0,96 | m³/h |
| Puisance | 0,95 | kW | 0,95 | kW | 0,95 | kW |
| Brûleur du Haut Grill | Injecteur | 1,10 | mm | 1,03 | mm | 1,15 | mm |
| Consumption | 0,238 | m³/h | 0,238 | m³/h | 0,238 | m³/h |
| Puisance | 2,50 | kW | 2,50 | kW | 2,50 | kW |
| Brûleur du Bas Four | Injecteur | 1,30 | mm | 1,15 | mm | 1,55 | mm |
| Consumption | 0,333 | m³/h | 0,333 | m³/h | 0,333 | m³/h |
| Puisance | 3,50 | kW | 3,50 | kW | 3,50 | kW |
| Spécifications du brûleur | G30,28-30 mbar G31,37 mbar | G30,50 mbar | G30,37 mbar |
| GPL | GPL | GPL |
| Wok Brûleur | Injecteur | 0,96 | mm | 0,76 | mm | 0,96 | mm |
| Consumption | 254 | g/h | 254 | g/h | 254 | g/h |
| Puisance | 3,50 | kW | 3,50 | kW | 3,50 | kW |
| Grand Brûleur | Injecteur | 0,85 | mm | 0,75 | mm | 0,85 | mm |
| Consumption | 211 | g/h | 211 | g/h | 211 | g/h |
| Puisance | 2,90 | kW | 2,90 | kW | 2,90 | kW |
| Brûleur Moyen | Injecteur | 0,65 | mm | 0,60 | mm | 0,65 | mm |
| Consumption | 124 | g/h | 124 | g/h | 124 | g/h |
| Puisance | 1,70 | kW | 1,70 | kW | 1,70 | kW |
| Petit Brûleur | Injecteur | 0,50 | mm | 0,43 | mm | 0,50 | mm |
| Consumption | 69 | g/h | 69,1 | g/h | 69,1 | g/h |
| Puisance | 0,95 | kW | 0,95 | kW | 0,95 | kW |
| Brûleur du Haut Grill | Injecteur | 0,78 | mm | 0,70 | mm | 0,75 | mm |
| Consumption | 182 | g/h | 182 | g/h | 182 | g/h |
| Puisance | 2,50 | kW | 2,50 | kW | 2,50 | kW |
| Brûleur du Bas Four | Injecteur | 0,92 | mm | 0,82 | mm | 0,87 | mm |
| Consumption | 254 | g/h | 254 | g/h | 254 | g/h |
| Puisance | 3,50 | kW | 3,50 | kW | 3,50 | kW |
ATTENTION
Les valeurs de diamètre écrites sur l'injecteur sont spécifiées sans virgule. Par exemple, le diamètre de 1,70 mm est spécifié comme 170 sur l'injecteur.
Installation

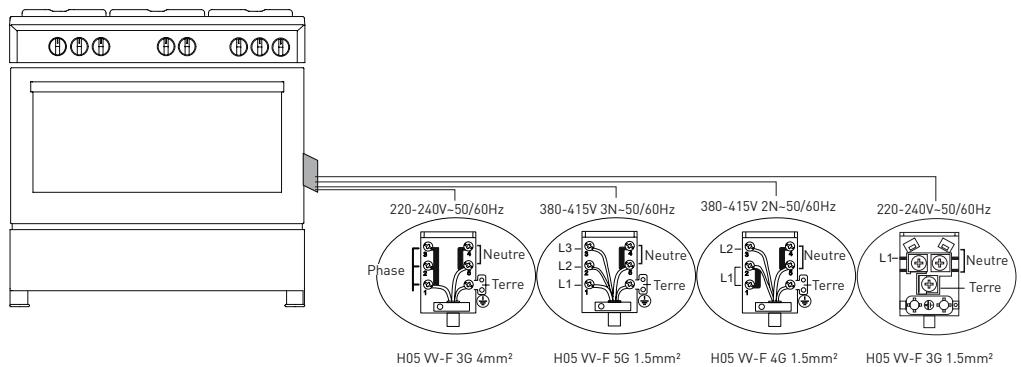

Connexion électrique
- Le four fonctionne avec des fusibles de 6 ou 32 ampères selon la puissance du four. (Pour 2 + four, pour les modèles électriques - 32 ampères) Si nécessaire, une installation par un électricien qualifié est recommandée.
- Le four est réglé en conformité avec une alimentation électrique de 220-240V / 380-415V AC, 50/60 Hz. Si le courant est différent de cette valeur spécifique, contactez le centre de service autorisé.
- Le four doit être relié à la terre et la connexion doit être installée en conformité avec les réglementations (le câble et les prises doivent avoir un fil de terre). S'il n'y a pas de prise adaptée avec la terre là où le four sera installé, contactez immédiatement un électricien qualifié. Le fabricant ne sera
jamais responsable des dommages dus au fait que l'appareil est connecté à des prises sans la terre. Si l'extrémité du câble de connexion électrique est ouverte, selon le type d'appareil, installez un interrupteur de secteur approprié sur le réseau par lequel toutes les extrémités peuvent être déconnectées en cas de connexion / déconnexion du / au réseau. - Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un réparateur agréé ou toute personne qualifiée, afin d'éviter tout danger. - Le câble électrique ne doit pas être en contact avec les pièces chaudes de l'appareil. - Veuillez utiliser votre four dans une atmosphère sèche.
Connexion de gaz
ATTENTION
Avant de commencer tout travail lié à l'installation du gaz, coupez l'alimentation en gaz. Risque d'explosion
Veuillez faire fonctionner votre four dans une atmosphère sèche.
- Installez le collier de serrage sur le tuyau. Poussez l'un des tuyaux jusqu'à l'extrémité du conduit.
- Pour le contrôle d'étanchéité, assurez-vous que les boutons du panneau de commandes sont fermés, mais que la bouteille de gaz est ouverte. Appliquez une solution savonneuse aux points de raccordement. En cas de fuite de gaz, vous remarquerez de la mousse dans la zone savonneuse.
- Inspectez à nouveau la connexion de gaz.
- Au moment de positionner votre four dans son emplacement, il doit être au niveau du plan de travail. Ramenez-le à ce niveau à l'aide des pieds si nécessaire.
- Évitez de faire passer le tuyau à gaz et le câble électrique de votre four à travers les zones chaudes, en particulier à travers la partie arrière du four. Ne déplacez pas un four connecté au gaz. Une pression élevée pourrait desserrer le tuyau et entraîner une fuite de gaz.
- Veuillez utiliser un tuyau flexible pour la connexion de gaz.

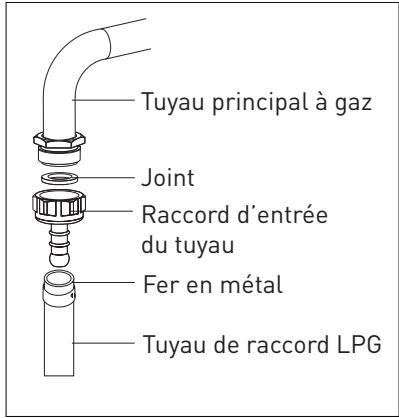

Pour une connexion GPL :
- Pour le raccordement GPL (bonbonne), placez les fers en métal sur le tuyau venant de la bonbonne GPL. À condition de chauffer dans l'eau bouillante, placez une extrémité du tuyau sur le raccord d'entrée du tuyau derrière l'appareil en poussant très fort. Puis, en plaçant le fer vers la partie de l'extrémité du tuyau, vissez avec un tournevis. Le joint et le raccord d'entrée du tuyau nécessaires pour la connexion sont comme indiqués sur la figure.
REMARQUE
Le régulateur à fixer sur la bouteille GPL doit disposer de 300mmSS

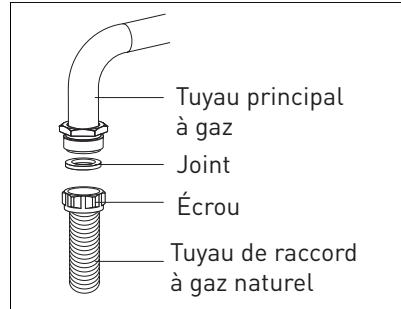

Pour le raccordement au gaz naturel
ATTENTION
Le raccordement du gaz naturel doit être effectué par un service agréé. Pour le raccordement du gaz naturel, placez le joint dans l'écrou à l'extrémité du tuyau de raccordement du gaz naturel. Tournez l'écrou pour brancher le tuyau au tube principal de gaz. Terminez le raccordement en contrôlant les fuites de gaz.

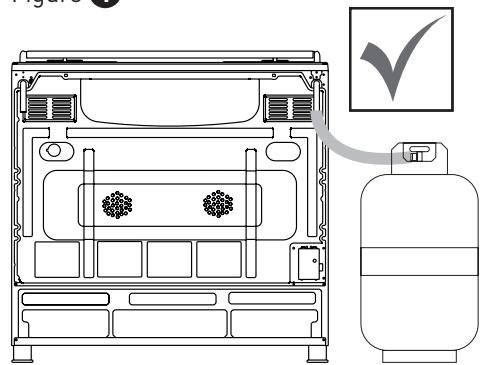

Passage pour le tuyau de gaz
- Branchez l'appareil sur le robinet de la tuyauterie de gaz en suivant l'itinéraire le plus court possible et de telle sorte qu'aucune fuite de gaz ne puisse être enregistrée.
- Pour effectuer le contrôle d'étanchéité, assurez-vous que les poignées du panneau de commande sont fermées et que la bouteille de gaz est ouverte.
ATTENTION
Lors d'une vérification de fuite de gaz, évitez d'utiliser tout type de briquet, allumette, cigarette ou substance similaire.
- Appliquez une solution savonneuse aux points de raccordement. En cas de fuite, des bulles vont apparaître.
- Lors de la mise en place de l'appareil, assurez-vous qu'il est au même niveau que le plan de travail. Au besoin, réglez ses pieds au niveau du plan de travail.
- Placez l'appareil sur une surface plane et utilisez-le dans un endroit bien aéré.
Figure 1
Figure 2
ATTENTION
Avant l'installation de l'appareil, vérifiez que les conditions de distribution locales (type de gaz et pression) sont conformes aux paramètres du produit.
Instructions pour le changement de gicleur
- Veuillez utiliser un tournevis à tête spéciale pour retirer et installer le gicleur comme illustré dans la figure 3.
- Veuillez retirer le gicleur (figure 4) du brûleur à l'aide d'un tournevis spécial et installez un nouveau gicleur (figure 5).
Figure 3
Figure 4
Figure 5
Remplacement du qGPCUR
- L'air nécessaire pour la combustion est pris de l'air de la chambre et les gaz sortants sont directement fournis dans la chambre. Pour un fonctionnement sécurisé du produit, une bonne aération de la chambre est obligatoire. S'il n'y a aucune fenêtre ou porte pour aérer la chambre, il est nécessaire d'installer un système d'aération. Cependant, s'il existe une porte qui s'ouvre directement vers l'extérieur de la chambre, les trous d'aération ne sont pas nécessaires.
Taille de la chambre
Ouverture d'aération
Inférieur à 5 m³ : min. 100 cm²
Entre 5 m³ et 10 m³ : min. 50 cm²
Supérieur à 10 m³ : pas nécessaire
Cave : min. 65 cm²

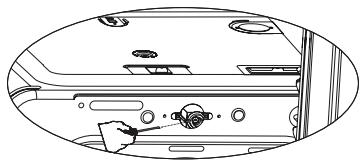

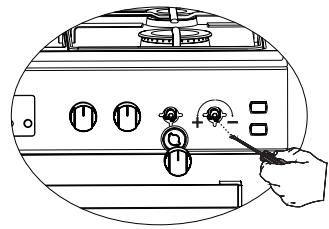

Réglage réduit du début de gaz pour les robinets de cuisson
- Allumez le brûleur à régler et tournez le bouton en position réduite.
- Retirez le bouton du robinet à gaz.
- À l'aide d'un tournevis de taille appropriée, réglez la vis de réglage du début. Pour GPL (butane-propane), tournez la vis dans le sens des aiguilles d'une montre. Pour le gaz naturel, vous devez tourner la vis dans le sens contraire des aiguilles d'une montre. « La longueur normale d'une flamme droite en position réduite doit être de 6 à 7 mm »
- Si la flamme est supérieure à la position désirée, tournez la vis dans le sens des aiguilles d'une montre. Dans le cas contraire, tournez-la dans le sens antihoraire.
- Pour le dernier contrôle, amenez le brûleur à la fois à la position inférieure et supérieure et vérifiez si la flamme est allumée ou éteinte. En fonction du type de robinet de gaz utilisé sur votre appareil, la position de la vis de réglage peut varier. Pour ajuster votre four en fonction du type de gaz, effectuez le réglage pour une flamme réduite en tournant avec un petit tournevis comme indiqué ci-dessous sur la vis au milieu des robinets à gaz ainsi que les changements du gicleur. (figures 6 et 7)
Figure 8 Figure 3.1
Figure 6
Figure 7

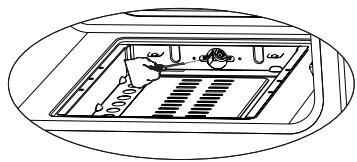

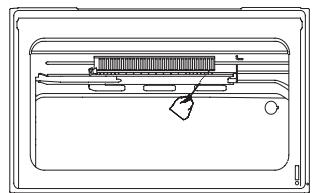

Désassemblage des brûleurs du haut et du bas du four à gaz et fixation des injecteurs
Désassembler le brûleur du haut :
À l'aide d'un tournevis, enlevez la vis comme montré sur la figure ⑧. Pour replacer le brûleur, effectuez les mêmes opérations dans le sens inverse.
Désassembler le brûleur du bas :
Le brûleur du bas est fixé avec deux vis. Comme montré sur la figure 9, enlevez-le avec un tournevis. Pour remplacer le brûleur, effectuez les mêmes opérations dans le sens inverse.
Figure 9
Figure 1
Installation de votre four
- Vérifiez si l'installation électrique est appropriée pour mettre l'appareil en état de fonctionnement. Si l'installation électrique ne convient pas, appelez un électricien et un plombier pour les organiser au besoin. Le fabricant ne peut être tenu responsable des dommages causés par des opérations effectuées par des personnes non autorisées.
ATTENTION
- Vérifiez s'il y a des dommages sur l'appareil avant de l'installer. N'installez pas l'appareil s'il est endommagé. Les appareils endommagés présentent un danger pour votre sécurité.
ATTENTION
- Il est de la responsabilité du client de préparer l'emplacement où l'appareil doit être placé et d'avoir également une source d'électricité préparée.
- Les règles des normes locales concernant les installations électriques doivent être respectées lors de l'installation de l'appareil.

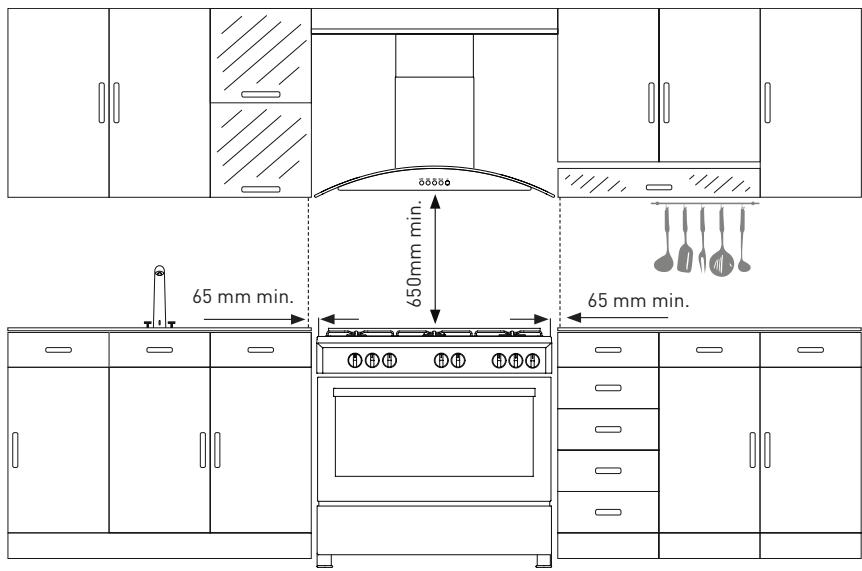

Endroit approprié pour l'installation et avertissements importants
- Les pieds de l'appareil ne doivent pas reposer sur des surfaces molles telles que les tapis. Le plancher de la cuisine doit être durable pour supporter le poids de l'unité et tous les autres ustensiles de cuisine pouvant être utilisés sur le four.
- L'appareil peut être utilisé sur les deux parois latérales, sans aucun support, ou sans être installé dans une armoire. Si une hotte ou un aspirateur doit être installé au-dessus de la cuisine, suivez les instructions du fabricant pour la hauteur de montage. (min. 650 mm)
ATTENTION
- Les meubles de cuisine près de l'appareil doivent être résistants à la chaleur.
- N'installez pas l'appareil à proximité de réfrigérateurs ou de congélateurs. La chaleur émise par l'appareil augmente la consommation d'énergie des dispositifs de refroidissement.
- N'utilisez pas la porte et/ou la poignée pour transporter ou déplacer l'appareil.

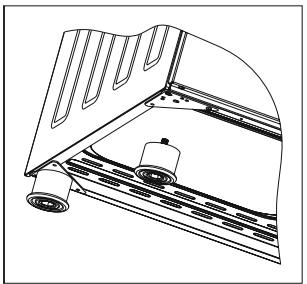

Installation des pieds du four
Afin d'installer les pieds du four ;
- Les vis d'installation des pieds sont positionnées en dessous du four (figure 10).
- Des écrous de fixation sont situés sur ces vis dans le but de fixer les pieds (figure 11).
- Complétez l'installation des pieds en vissant les pieds à l'écrou (figure 12).
- Vous pouvez stabiliser votre four en serrant ou desserrant les vis selon le type de surface.
Figure 10
Figure 11
Figure 12

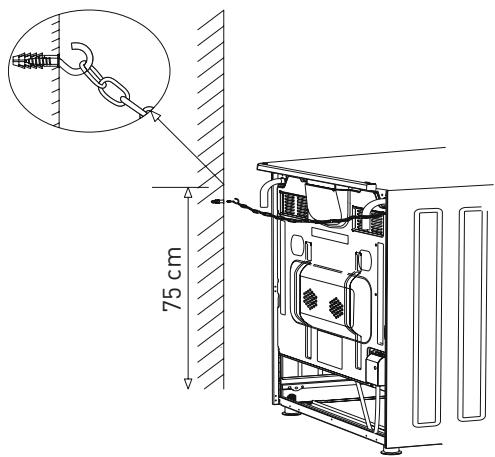

Illustration d'arrimage de chaîne
Avant d'utiliser l'appareil et pour garantir une utilisation sécurisée, assurez-vous de fixer l'appareil au mur à l'aide de la chaîne et de la vis à crochet fournis. Assurez-vous que le crochet est vissé au mur de manière sécurisée.
Panneau de commande
Thermostat, bouton de sélection de fonctions, feu avant gauche, feu arrière gauche
Feu central type wok, feu arrière droit, feu avant droit
ATTENTION
Le panneau de contrôle ci-dessus est uniquement à des fins d'illustration. Examinez le panneau de commande de votre appareil.
Thermostat : utilisé pour déterminer la température de cuisson du plat à cuire au four. Après avoir placé la nourriture à l'intérieur du four, tournez le bouton pour ajuster le réglage de température souhaité entre 40 et 240 °C. Pour la température de cuisson de différents aliments, consultez le tableau de cuisson.
Utilisation
UTILISATION DE LA SECTION FOUR
Utilisation des brûleurs du four
- Si votre four est équipé de brûleurs à gaz, utilisez le bouton approprié pour les allumer. Certains modèles sont équipés de boutons avec allumage automatique ; il suffit de tourner le bouton pour allumer le brûleur. Vous pouvez également allumer les brûleurs en appuyant sur le bouton d'allumage ou en utilisant une allumette.
- Ne faites pas fonctionner le dispositif d'allumage en continu pendant plus de 15 secondes. Si le brûleur ne s'allume pas, attendez une minute avant de réessayer. Si le brûleur s'éteint pour une raison quelconque, fermez la vanne de gaz et attendez au moins une minute avant de réessayer.
Utilisation des éléments chauffants du four
- Lors de la première utilisation de votre four, une odeur peut se dégager pendant le fonctionnement des éléments chauffants. Pour éliminer ces odeurs, faites fonctionner le four vide à 240 °C pendant 45 à 60 minutes.
- Positionnez le bouton de commande du four sur la valeur souhaitée, sinon le four ne fonctionne pas.
- Les types de plats, les temps de cuisson et les positions du thermostat sont présentés dans le tableau de cuisson. Les valeurs indiquées dans le tableau de cuisson sont des valeurs indicatives. Elles ont été obtenues grâce à des tests réalisés dans notre laboratoire. Vous pouvez adapter les arômes à votre goût en fonction de
votre façon de cuisiner et de vos habitudes.

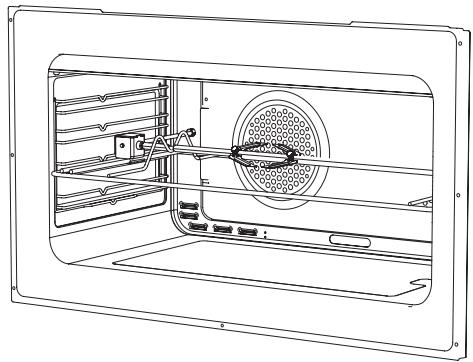

- Vous pouvez faire cuire un poulet dans votre four avec le tournebroche en utilisant les accessoires appropriés.
- Temps de cuisson : Les résultats peuvent varier en fonction de la tension, de la qualité, de la quantité et des températures.
- Évitez d'ouvrir fréquemment la porte du four pendant la cuisson. Sinon, la chaleur pourrait être distribuée de manière inappropriée et les résultats attendus peuvent changer.
Utilisation du gril
- Lorsque vous placez le gril sur le panier supérieur, les aliments sur le gril ne doivent pas toucher le gril.
- Vous pouvez préchauffer pendant 5 minutes tout en grillant. Si nécessaire, vous pouvez retourner la nourriture.
- Les aliments doivent être au centre du grill pour assurer un débit d'air maximal à travers le four.
Pour allumer le grill
- Placez le bouton de fonction sur le symbole du grill.
- Ensuite, réglez-le à la température désirée du grill.
Pour éteindre le grill
Réglez le bouton de fonction sur la position d'arrêt.

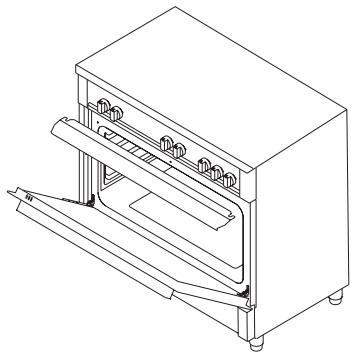

ATTENTION
- Gardez la porte du four fermée pendant la cuisson. (gril électrique)
- Gardez la porte du four ouverte pendant la cuisson. (gril à gaz)
UTILISATION DE LA TABLE DE CUISSON
Utilisation des brûleurs à gaz
Figure 13
Dispositif de sécurité contre la coupure de flamme (FFD) ; fonctionne instantanément lorsque le mécanisme de sécurité est activé en raison du liquide qui se déverse sur les plaques supérieures.
- Les vannes de commande des cuisinières à gaz sont équipées d'un mécanisme de sécurité spécial. Pour allumer la cuisinière, poussez le commutateur vers l'avant et tournez-le dans le sens antihoraire jusqu'au symbole de la flamme. Tous les dispositifs d'allumage sont opérationnels et seule la cuisinière commandée s'allume. Maintenez le commutateur enfoncé jusqu'à l'allumage. Appuyez sur le bouton d'allumage et tournez-le dans le sens contraire des aiguilles d'une montre.
- Ne faites pas fonctionner le dispositif d'allumage de manière continue pendant plus de 15 secondes. Si le brûleur ne s'allume pas, patientez une minute minimum avant de réessayer. Si le brûleur s'éteint pour une raison quelconque, fermez la vanne de commande de gaz et patientez une minute au moins avant de réessayer.
- Dans les modèles équipés de système de sécurité de gaz, lorsque la flamme de la cuisinière est éteinte, la vanne de contrôle coupe automatiquement le gaz. Pour faire fonctionner les brûleurs avec le système de sécurité de gaz, appuyez sur le bouton et tournez-le dans le sens antihoraire. Après l'allumage, patientez pendant environ
5 à 10 secondes pour que les systèmes de sécurité de gaz puissent s'activer. Si le brûleur s'éteint pour une quelconque raison, fermez la vanne de contrôle de gaz et patientez pendant une minute au moins avant de réessayer.
Fermé
Complètement ouvert
Ouvert à moitié
- Avant d'allumer votre plaque, veuillez vous assurer que les chapeaux de brûleur sont placés comme il convient. La position appropriée des chapeaux de brûleur est illustrée ci-dessous.
Figure 14
Figure 15
Utilisation des plaques chauffantes
| Niveau 1 | Niveau 2 | Niveau 3 | Niveau 4 | Niveau 5 | Niveau 6 |
| Ø80 mm | 200 W | 250 W | 450 W | - | - | - |
| Ø145 mm | 250 W | 750 W | 1000 W | - | - | - |
| Ø180 mm | 500 W | 750 W | 1500 W | - | - | - |
| Ø145 mm
rapide | 500 W | 1000 W | 1500 W | - | - | - |
| Ø180 mm
rapide | 850 W | 1150 W | 2000 W | - | - | - |
| Ø145 mm | 95 W | 155 W | 250 W | 400 W | 750 W | 1000 W |
| Ø180 mm | 115 W | 175 W | 250 W | 600 W | 850 W | 1500 W |
| Ø145 mm
rapide | 135 W | 165 W | 250 W | 500 W | 750 W | 1500 W |
| Ø180 mm
rapide | 175 W | 220 W | 300 W | 850 W | 1150 W | 2000 W |
| Ø220 mm | 220 W | 350 W | 560 W | 910 W | 1460 W | 2000 W |
- Les plaques chauffantes électriques possèdent en général 6 niveaux de température. (comme décrit ci-dessus)
- Lors de la première utilisation, faites fonctionner votre plaque chauffante électrique sur la position 6 pendant 5 minutes. De cette façon, l'agent sensible à la chaleur de votre plaque va durcir sous l'effet de la combustion.
- Servez-vous autant que possible des casseroles à fond plat qui entrent pleinement en contact avec la chaleur, car elles garantissent une utilisation plus productive de l'énergie.
Dimensions du pot
| 90*60 |
| Petit brûleur | 12-18 cm |
| Brûleur moyen | 18-22 cm |
| Grand brûleur | 22-26 cm |
| Wok brûleur | 26-32 cm |
Types de programmes
__SUPPIMER__
Boutons de fonction : utilisés pour déterminer les modes de cuisson pour le plat à cuire au four. Les types de programmes de chauffage de ce bouton et leurs fonctions sont décrits ci-dessous. Tous les types de chauffage et les types de programme composés de ces appareils de chauffage peuvent ne pas être disponibles sur tous les modèles.
Gril
Ventilateur
Élément chauffant supérieur et inférieur
Élément chauffant turbo et ventilateur
Lampe
Élément chauffant inférieur et supérieur et ventilateur
Élément chauffant supérieur
Gril et ventilateur
Élément chauffant inférieur
ATTENTION
Tous les types de chauffage et les types de programme composés de ces appareils de chauffage peuvent ne pas être disponibles sur tous les modèles.
Tableau de cuisson
ATTENTION
Le four doit être préchauffé pendant 7 à 10 minutes avant d'y placer des aliments.
| Plats | Fonction de cuisson | Temperature (°C) | Position de la grille | Temps de cuisson (min.) |
| Gâteau | Statique | 180 | 2 | 70 |
| Petits gâteaux | Statique | 180 | 2 | 40 |
| Tarte | Statique | 200 | 2 | 70 |
| Pâtisserie | Statique+Ventilateur | 180-200 | 2 | 20-25 |
| Cookie | Statique | 175 | 2 | 20 |
| Tarte aux pommes | Statique | 180-190 | 1 | 150 |
| Gateau éponge | Statique | 175 | 2 | 45-50 |
| Pizza | Statique | 190 | 2 | 25 |
| Lasagne | Statique | 180-200 | 2 | 50-60 |
| Meringue | Statique | 100 | 2 | 60 |
| Poulet grillé* | Gril+Ventilateur | 220 | 4 | 25-35 |
| Poisson grillé* | Gril+Ventilateur | 220 | 4 | 35-40 |
| Steak de veau* | Gril | Max. | 4 | 30 |
| Boulette de viande* | Gril | Max. | 4 | 40 |
- Les aliments doivent être retournés à la fin de la première moitié du temps de cuisson.
Nettoyage et entretien
- Débranchez la prise mâle, qui alimente le four en électricité, de la prise murale.
- Pendant que le four fonctionne ou peu après, il est extrêmement chaud. Évitez de toucher les éléments chauffants.
- Ne nettoyez jamais l'intérieur, le panneau, le couvercle, les tiroirs et toutes les autres pièces du four avec des outils comme une brosse dure, une éponge métallique ou un couteau. N'utilisez pas de produits abrasifs qui rayent, ni de détergents.
- Après avoir nettoyé les parties intérieures du four avec un chiffon savonneux, rincez et séchez complètement avec un chiffon sec.
- Nettoyez les surfaces en verre avec des nettoyants spéciaux pour verre.
- Ne nettoyez pas votre four avec des nettoyeurs à vapeur.
- Avant d'ouvrir le couvercle supérieur du four, nettoyez le liquide se trouvant sur le couvercle. De plus, avant de le fermer, assurez-vous que la plaque de cuisson est suffisamment refroidie.
- N'utilisez jamais de produits inflammables comme un acide, un solvant et de l'essence lorsque vous nettoyez votre four.
- Ne lavez pas d'éléments de votre four dans votre lave-vaisselle.
- Pour nettoyer la porte frontale en verre du four, enlevez les vis de fixation
de la poignée avec un tournevis et enlevez la porte du four. Puis nettoyez et rincez complètement. Après séchage, replacez la porte correctement et réinstallez la poignée.
Figure 16
Figure 17
Figure 13

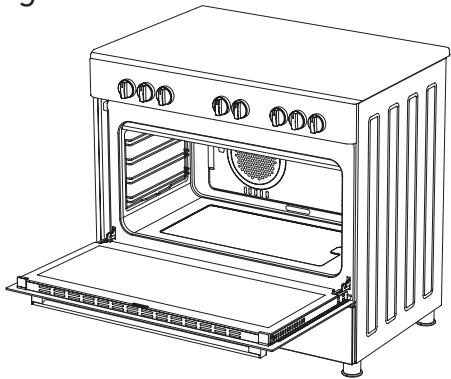

Assemblage de la porte du four
Figure 19
Figure 19.1
Ouvrez complètement la porte du four en la tirant vers vous. Puis, comme indiqué sur la figure 19.1, réalisez l'opération de déverrouillage en tirant vers le haut le verrou de la charnière à l'aide d'un tournevis.
Figure 19.2
Positionnez le verrou de la charnière au degré d'angle le plus grand comme sur la figure 19.2. Positionnez de la même façon les deux charnières qui attachent la porte du four au four.

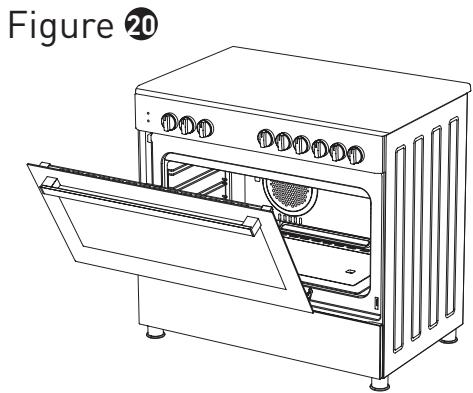

Figure 20.1
Puis fermer la porte du four que vous avez ouverte en la posant sur le verrou de la charnière jusqu'à ce qu'elle soit en position, comme sur la figure 20.1.
Figure 20.2
Pour retirer la porte du four, lorsque vous êtes au niveau proche de la position fermée, tenez la porte avec les deux mains et tirez vers le haut comme indiqué sur la figure 20.2.
- Pour remettre la porte du four à sa place, effectuez les mêmes opérations dans le sens inverse.
Nettoyage et entretien de la vitre de la porte avant du four

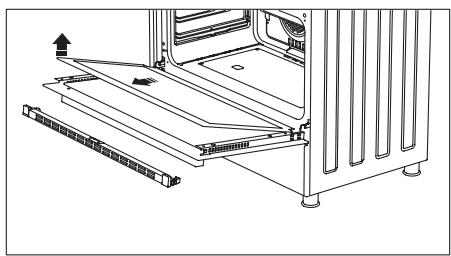

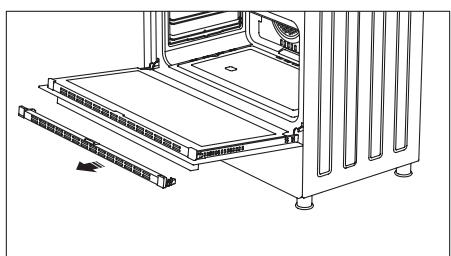

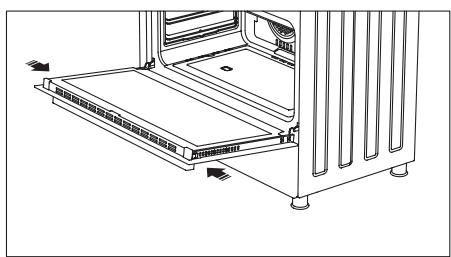

Retirez le profilé en appuyant sur les loquets en plastique des côtés gauche et droit, comme illustré à la figure ①, et tirez-le vers vous, comme illustré à la figure ②. Puis, retirez la vitre intérieure, comme illustré à la figure ③. Au besoin, procédez de la même manière pour le retrait de la vitre du milieu. Une fois le nettoyage et l'entretien achevés, replacez les vitres et le profilé dans l'ordre inverse. Assurez-vous que le profilé est placé comme il convient.
Figure 21
Figure 22
Figure 23
Parois Catalytiques *
Les parois catalytiques se trouvent à gauche et à droite de la cavité située sous les guides. Les parois catalytiques expulsent la mauvaise odeur et permettent d'obtenir une meilleure performance de la cuisinière. Elles absorbent également les résidus d'huile et nettoient votre four lorsqu'il est en marche.
Retrait des parois catalytiques
Pour retirer les parois catalytiques, vous devez retirer les guides. Une fois les guides démontés, les parois catalytiques seront dégagées automatiquement. Vous devez changer les parois catalytiques après 2 ou 3 ans.

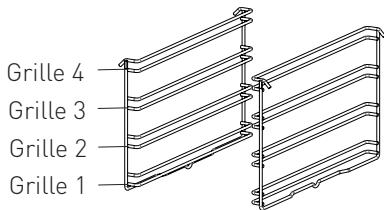

Positions De La Grille *
Il est important de placer correctement la grille dans le four. Ne laissez pas la grille toucher la paroi arrière du four. Les positions de la grille sont indiquées dans la figure suivante. Vous pouvez placer un plateau profond ou un plateau standard sur les grilles inférieures et supérieures.
Installation et retrait des supports de câbles
Pour retirer les grilles, appuyez sur les clips indiqués par les flèches sur la figure, enlevez en premier lieu le bas et le côté supérieur de l'emplacement d'installation. Pour installer une grille, effectuez l'inverse de la procédure de retrait d'une grille.
Remplacement de l'ampoule du four
ATTENTION
Pour éviter un choc électrique, assurez-vous que le circuit de l'appareil soit ouvert avant de changer la lampe. (tenir le circuit d'alimentation ouvert signifie que l'alimentation est coupée)
- Coupez l'alimentation de l'appareil dans un premier temps et veillez à ce que l'appareil soit froid.
- Retirez la protection en verre en la faisant tourner vers le côté gauche tel qu'indiqué sur la figure. Utilisez des gants en plastique pour vous aider si vous avez des difficultés à la faire tourner.
- Ensuite, retirez l'ampoule en la faisant tourner, montez la nouvelle ampoule en suivant les mêmes instructions.
- Réinstallez la protection en verre, branchez le câble d'alimentation de l'appareil dans la prise électrique et complétez l'opération de remplacement. Vous pouvez désormais utiliser votre four.
Type de lampe G9 220-240 V, AC 15-25 W
Figure 24
Type de lampe E14 220-240V, AC 15W
Figure 25

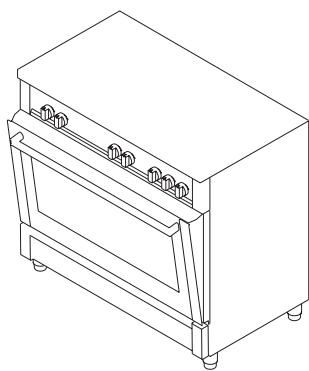

Utilisation de la feuille de déflecteur de grill *
- Un panneau de sécurité est conçu pour protéger le panneau de commande et les boutons lorsque le four est en mode grill. (figure 26)
- Veuillez utiliser ce panneau de sécurité afin d'éviter que la chaleur n'endommage le panneau de commande et les boutons lorsque le four est en mode grill.
ATTENTION
Les pièces accessibles peuvent être chaudes lorsque le grill est utilisé. Tenez les jeunes enfants éloignés de l'appareil.
- Placez le panneau de sécurité sous le panneau de commande en ouvrant la vitre avant du four. (figure 27)
- Ensuite, fixez le panneau de sécurité entre le four et le couvercle avant en fermant doucement le couvercle. (figure 28)
- Il est important pour la cuisson de garder le couvercle ouvert à la distance spécifique lors de la cuisson en mode grill.
- Le panneau de sécurité fournira une circonstance de cuisson idéale tout en protégeant le panneau de contrôle et les boutons.
ATTENTION
Si la cuisinière possède l'option "gril fermé" avec thermostat, vous pouvez garder la porte du four fermée pendant le fonctionnement ; dans ce cas, la feuille de déflecteur du gril sera inutile.
Figure 26
Figure 27
Figure 26
Dépannage
Vous pouvez résoudre les problèmes que vous pouvez rencontrer avec votre appareil en vérifiant les points suivants avant d'appeler le service technique.
Point de contrôle
Si vous rencontrez un problème avec le four, vérifiez en premier lieu le tableau ci-dessous et essayez les suggestions.
| Problème | Causes probables | Action |
| • Le four ne fonctionne pas. | • L'alimentation électrique n'est pas disponible. | • Vérifiez l'alimentation. |
| • Vérifiez si la vanne principale de gaz est ouverte. |
| • L'alimentation en gaz n'est pas disponible. | • Vérifiez si le tuyau de gaz est tordu ou plié. |
| • Assurez-vous que le tuyau de gaz soit connecté au four. |
| • Vérifiez si la vanne de gaz appropriée est utilisée. |
| • Le four s'arrête lors de la cuisson. | • La fiche sort de la prise murale. | • Réinstallée la fiche dans la prise murale. |
| • S'éteint pendant la cuisson. | • Fonctionnement continu trop long. | • Laissez le four refroidir après de longs cycles de cuisson. |
| • Plus d'un apparueil dans une prise murale. | • Utilisez seulement une prise pour chaque prise murale. |
| • La porte du four ne s'ouvre pas correctement. | • Résidus d'aliments coincés entre la porte et la cavity interne. | • Nettoyer à fond le four et essayez de ré-ouvrir la porte. |
| • Le briquet ne fonctionne pas. | • Les bouts ou le corps des bougies d'allumage sont bouchés. | • Nettoyez les bouts ou le corps des bougies d'allumage des bougies d'allumage des brûleurs à gaz |
| • Les tuyaux du brûleur à gaz sont obstrués. | • Nettoyez les tuyaux du brûleur à gaz. |
| Problème | Causes probables | Action |
| • Un choc électriche lors du contact avec le four. | • Pas de mise à la terre appropriée.
• Une prise murale non mise à la terre est utilisée. | • Assurez-vous que l'alimentation électrique est correctement mise à la terre. |
| • De l'eau qui goutte.
• Vapeur s'échappant d'une fissure sur la porte du four.
• L'eau resté à l'intérieur du four. | • L'eau ou la vapeur peuvent se produit dans certaines conditions selon l'aliment en cours de cuisson. Ce n'est pas une faute de l'appareil. | • Laissez le four refroidir et essuyez avec un torchon. |
| • Le four ne chauffe pas | • La porte du four est ouverte.
• Les commandes du four ne sont pas correctement régliées.
• Fusible déclenché ou disjoncteur désactivé. | • Fermez la porte et redémarrez.
• Lisez la section concernant le fonctionnement du four et réinitialiserez le four.
• Remplacez le fusible ou réinitialiserez le disjoncteur. Si cela se repête fréquèment, appelez un électricien. |
| • Fumée qui sort au cours de l'utilisation. | • Lorsque vous utilisez le four pour la première fois.
• Nourriture sur les éléments chauffants. | • La fumée sort des éléments chauffants. Ce n'est pas une faute. Àpres 2 ou 3 cycles, il n'y aura plus de fumée.
• Laissez le four refroidir et nettoyez les résidues d'aliments. |
| • Lors de l'utilisation du four une odeur de brûlé ou de plastique en sort. | • Des accessoires en plastique ou autres résistants à la chaleur sont utilisés à l'intérieur du four. | • Pour les températures élevées utilisez des accessoires en verre appropriés. |
| • Le four ne cuit pas bien. | • La porte du four est ouverte féquèment au cous de la cuisson. | • N'ouvre pas la porte du four féquèment si les aliments que vous cuisine ne nécessités pas d'être returnés. Si vous ouvrez féquèment la porte, la température interne chute et le résultat de la cuisson est influencé. |
Problème
Causes probables
Action
- La lumière interne est faible ou ne fonctionne pas.
- Objet étranger recouvrant la lampe pendant la cuisson.
- La lampe a peut-être tombé.
- Nettoyez la surface interne du four et vérifiez à nouveau.
- Remplacez-la avec une lampe avec les mêmes spécifications.
Règles de manutention
- N'utilisez pas la porte et / ou la poignée pour transporter ou déplacer l'appareil.
- Effectuez la manutention et le transport dans l'emballage d'origine.
- Portez une attention maximale à l'appareil lors du chargement, du déchargement et de la manipulation. Assurez-vous que l'emballage est bien fermé pendant la manutention et le transport.
- Protégez l'appareil contre les facteurs externes (tels que l'humidité, l'eau, etc.) qui pourraient endommager l'emballage.
- Veillez à ne pas endommager l'appareil en raison d'accidents, de chocs, de chutes, etc. lors de la manutention et du transport, et veillez à ne pas briser ou déformer l'appareil au cours de son utilisation.
Recommandations pour économiser l'énergie
Les détails suivants vous aideront à utiliser votre produit de manière écologique et économique.
- Utilisez des contenants de couleur foncée et en émail qui conduisent moins la chaleur dans le four.
- Lorsque vous cuisinez vos aliments, si la recette ou le manuel d'utilisation indique qu'un préchauffage est requis, préchauffez le four.
- N'ouvrez pas fréquemment la porte du four lors de la cuisson.
- Essayez de ne pas faire cuire plusieurs plats en même temps dans le four. Vous pouvez faire cuire en même temps en plaçant deux plats sur la grille.
- Faites cuire plusieurs plats successivement. Le four ne perdra pas de chaleur.
- Éteignez le four quelques minutes avant l'expiration du temps de cuisson. Dans ce cas, n'ouvrez pas la porte du four.
- Décongelez les aliments congelés avant de les cuire.
Emballage et environnement
MISE AU REBUT DES MATÉRIAUX D'EMBALLAGE
Les matériaux d'emballage protègent votre machine contre les dommages susceptibles de survenir pendant le transport.
Ces matériaux sont respectueux de l'environnement puisqu'ils sont recyclables. Le recyclage des matériaux permet à la fois d'économiser les matières premières et de réduire la production de déchets.
Mise au rebut de votre ancien appareil
COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES
Cet appareil comporte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.
PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU
Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.
C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.
Pour la sécurité des enfants, rangez vos valeurs en lieu sûr jusqu'à ce qu'ils soient mis au rebut, hors de votre domicile.
Nos emballages peuvent faire l'objet
d'une consigne de tri.
Pour en savoir plus: www.consignesdetri.fr
Merci!
220-240 V, AC 15-25 W
Figure Type de lampe E14
220-240 V, AC 15 W
25
ATTENTION
220-240 V, AC 15-25 W
Figure 24
Type de lampe E14
220-240 V, AC 15 W
Figure
