BEDIENUNGSANLEITUNG NE-1027 - NE-1027 PANASONIC

Vor Gebrauch des Gerätes bitte die Bedienungsanleitung ausführlich durchlesen.

Bei diesem Produkt handelt es sich um ein Gerät, das die europäische Norm für EMV-Funkstôrungen (EMV = Elektromagnetische Verträglichkeit), EN 55011, erfüllt. GemäB dieser Norm ist dieses Produkt ein Gerät der Gruppe 2, Klasse B und hält alle Grenzwerte ein. Gruppe 2 bedeutet, dass in diesem Gerät Hochfrequenz-Energie für das Erwärmen oder Garen von Lebensmitteln absichtlich als elektromagnetische Strahlung erzeugt wird. Klasse B sagt aus, dass dieses Produkt in einem normalen Wohnbereich betrieben werden dart.

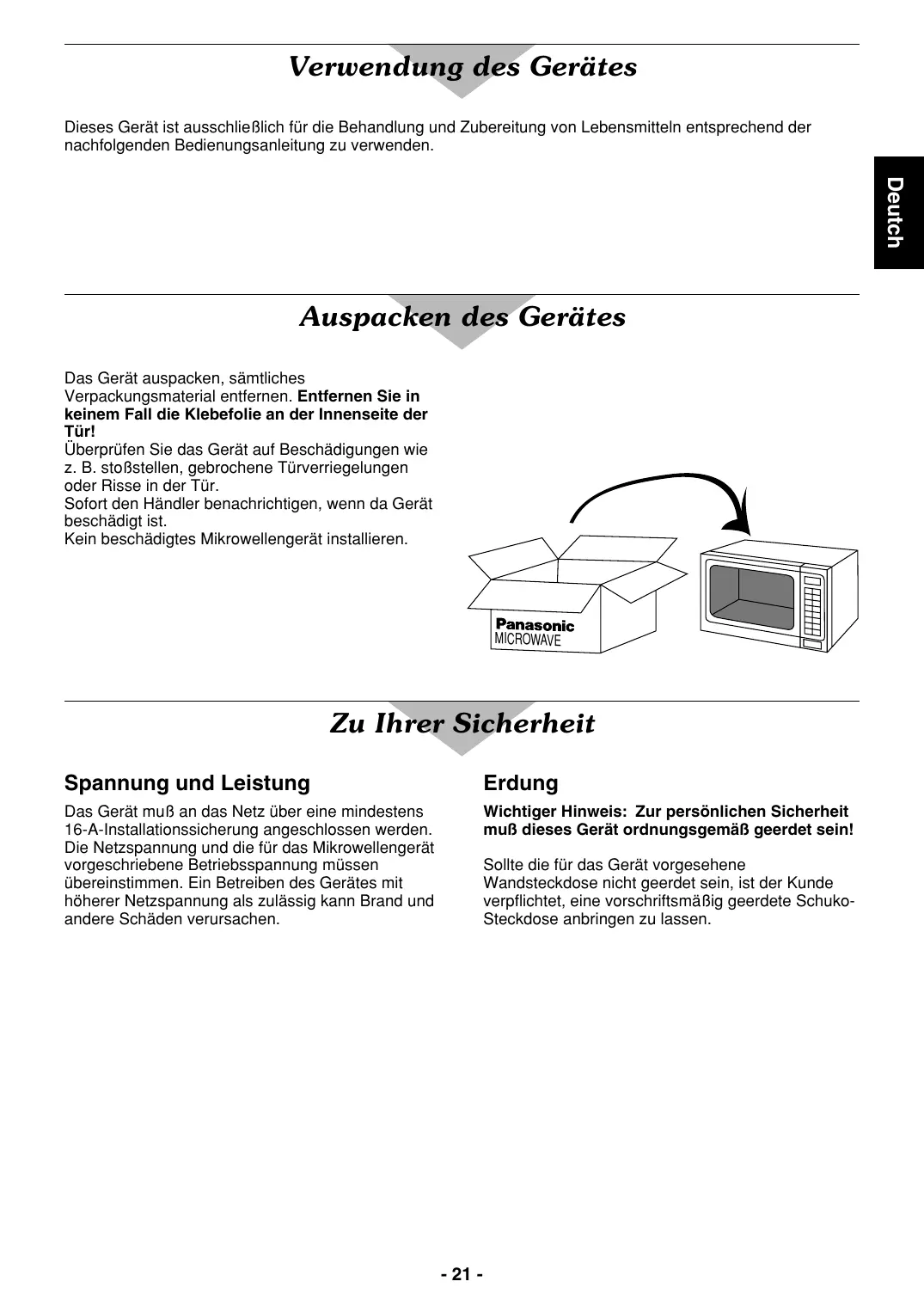

Verwendung des Gerätes

Dieses Gerät ist ausschlieBlich für die Behandlung und Zubereitung von Lebensmitteln entsprechend der

nachfolgenden Bedienungsanleitung zu verwenden.

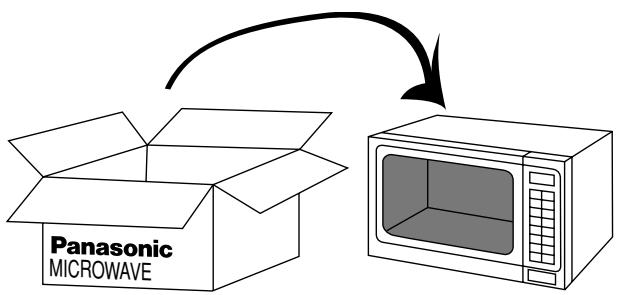

Auspacken-des Gerätes

Das Gerät auspacken, sämtliches Verpackungsmaterial entfernen. Entfernen Sie in keinem Fall die Klebefolie an der Innenseite der Tür!

Überprüfen Sie das Gerät auf Beschädigungen wie z. B. stoBstellen, gebrochene Türverriegelungen oder Risse in der Tür.

Sofort den Händler benachrichtigen, wenn da Gerät beschädigt ist.

Kein beschädigtes Mikrowellengerät installieren.

MICROWAVE Zu Ihrer Sicherheit

Spannung und Leistung

Das Gerät muB an das Netz über eine mindestens 16-A-Installationssicherung angeschlossen werden. Die Netzspannung und die für das Mikrowellengerät vorgeschriebene Betriebsspannung müssen übereinstimmen. Ein Betreiben des Gerätes mit hôherer Netzspannung als zulässig kann Brand und andere Schäden verursachen.

Wichtiger Hinweis: Zur persônlichen Sicherheit muB dieses Gerät ordnungsgemäB geerdet sein!

Sollte die für das Gerät vorgesehene Wandsteckdose nicht geerdet sein, ist der Kunde verpflichtet, eine vorschriftsmäBig geerdete Schuko- Steckdose anbringen zu lassen.

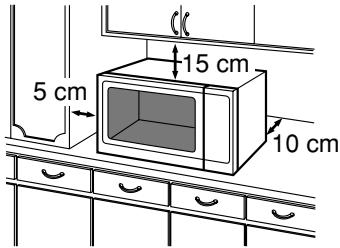

Aufstellen des Gerätes

Das Mikrowellengerät nicht im Freien benutzen.

eStellen Sie das Mikrowellengerät auf eine feste, ebene Stellfläche, die mindestens 850 mm hoch ist (gemessen vom FuBboden).

eDie StellfüBe dürfen nicht entfernt werden.

eBeim Aufstellen bzw. Einbau des Gerätes unbedingt darauf achten, daB das Mikrowellengerät schnell und einfach durch Ziehen des Netzsteckers oder durch Ausschalten der Installationssicherung vom Netz getrennt werden kann.

Das Mikrowellengerät mu eine ausreichende Luftzirkulation haben, um ordnungsgemäB betrieben werden zu kônnen. Dabei muB ein Mindestabstand von 15 cm nach oben, 10 cm zur Rückwand sowie 5 cm zu einer Seite und mindestens 40 cm zur anderen Seiten eingehalten werden.

eDie Lüftungsôffnungen auf der Rück- und Unterseite des Gehäuses nicht verdecken. Sind diese Offnungen blockiert, während das Gerät arbeitet, kann das Gerät überhitzen. In diesem Fall stellt sich das Mikrowellengerät durch den Überhitzungsschutz ab und kann erst wieder in Betrieb gesetzt werden, wenn es abgekühit ist.

eDas NetzanschluBkabel darf die Gerätegehäuseoberfläche nicht berühren, da diese während des Betriebes heiB wird.

eAchten Sie bei AnschluB von anderen Elektrogeräten in der Nähe des Mikrowellengerätes darauf, daB die NetzanschluBleitungen nicht mit dem Gerätegehäuse in Berührung kommen oder unter der Gerätetür eingeklemmt werden.

eDas NetzanschluBkabel oder den Netzstecker nicht in Wasser tauchen.

eDas NetzanschluBkabel nicht mit heiBen Oberflächen in Berührung bringen und nicht über Tisch- oder Thekenkanten hängen lassen.

eDas Gerät niemals in sehr feuchter, heiBer oder fettiger Umgebung aufstellen, z. B. direkt neben oder über einer Heizquelle bzw. Friteuse. Das Gerät nicht direkt über oder neben einem Gas- oder Elektroherd aufstellen. Das Mikrowellengerät kônnte beschädigt werden.

eBei Raumtemperaturen von mehr als 40 Grad Celsius, einer Luftfeuchtigkeit von mehr als 85% und einem hohen Fettgehalt in der Umgebungsluft, ist der Betrieb nicht zulässig.

eStehen Radio- bzw. Fernsehgeräte in | —

unmittelbarer Nähe des Mikrowellengerätes, so sind gelegentliche 10 cm Stôrungen beim us — Empfang schwacher FRE Sender während des

Gebrauchs nicht ganz

Instandhaltung Ihres Gerätes

eAchten Sie auf mügliche Beschädigungen des Mikrowellengerätes, z. B. der Türdichtungsflächen und des NetzanschluBkabels.

eDas Gerät nicht in Betrieb setzen, wenn das NetzanschluBkabel, der Netzstecker oder die Türdichtungsflächen beschädigt sind bzw. wenn das Mikrowellengerät nicht ordnungsgemäB arbeitet oder eine sichtbare Beschädigung aufweist.

elst Ihr Mikrowellengerät beschädigt oder tritt eine Stôrung auf, ist der weitere Betrieb untersagt. Ziehen Sie bitte den Netzstecker oder schalten Sie die Sicherung aus. Wenden Sie sich umgehend an den nächst gelegenen, autorisierten Panasonic Kundendienst.

«Die eingebaute Garraumlampe darf nur vom Panasonic Kundendienst ausgetauscht werden.

eDie zum AnschluB dieses Gerätes verwendete Spezial-AnschluBleitung darf nur durch einen qualifizierten Kundendienst unter Verwendung einer Spezialleitung, die nur beim Panasonic- Kundendienst erhältlich ist, ersetzt werden.

eVermeiden Sie jegliche Gewalteinwirkung oder Manipulation an der Tür, an den Kontrolleinrichtungen und den Sicherheitsvorrichtungen. Reparaturen dürfen ausschlieBlich vom Fachmann durchgeführt werden!

«Das Mikrowellengerät darf nur vom Panasonic Kundendienst geprüft oder repariert werden. Die Inanspruchnahme eines nicht besonders geschulten Kundendienst-Technikers kônnte gefährlich sein.

eDas Gehäuse nicht abbauen.

Es ist für alle anderen, auBer für eine dafür ausgebildete Person gefährlich, irgendeine Wartungs- oder Reparaturarbeit auszuführen, die die Entfernung einer Abdeckung erfordert, die den Schutz gegen Strahlenbelastung durch Mikrowellenenergie sicherstellt.

eSetzen Sie sich mit dem nächsten autorisierten Kundendienst in Verbindung, um das Gerät überprüfen, reparieren oder einstellen zu lassen.

eEs mu eine jährliche Kontrolle des Gerätes durch geschultes Servicepersonal ausgeübt werden. Ein schriftlicher Nachweis ist zu führen und auf Verlangen der Berufsgenossenschaft vorzulegen (siehe Rückseite).

Wichtige Hinweise und Warnungen im Umgang mit

Das Mikrowellengerät nicht bei leerem Garraum einschalten. Um den Zustand der Magnetron-Rôhren und anderer Teile im Inneren des Gerätes nicht zu beeinträchtigen, sollte das Gerät niemals im Leerlauf betrieben werden.

eNehmen Sie das Mikrowellengerät nie ohne Lebensmittel in Betrieb. Dies kann zu Beschädigungen des Gerätes führen.

elm Garraum dürfen während der Nichtbenutzung des Gerätes keine Gegenstände aufbewahrt werden, die bei unbeabsichtigtem Einschalten eine Gefahr für die Umgebung darstellen kônnen. Im Falle des Versagens eines elektronischen Beuelementes kann das Gerät nur durch Ziehen des Netzsteckers oder durch die installationsseitig vorhandene Trennvorrichtung, z. B. vorgeschaltete Sicherung/Sicherungsautomatik ausgeschaltet werden.

eVentilationsôffnungen nicht blockieren. Eine ungehinderte Luftzirkulation hinter dem Gerät ist für Kühlzwecke unbedingt erforderlich. Während des Betriebs dürfen die Luftôffnungen am Mikrowellengerät also nicht blockiert werden.

eWährend des Betriebs wird die Oberfläche des Mikrowellengerätes heiB. Bei Benutzung ist somit Vorsicht geboten, und Kinder müssen ferngehalten werden.

eKindern darf die Benutzung des Gerätes ohne Aufsicht nur erlaubt werden, wenn eine ausreichende Anweisung gegeben wurde, die das Kind in die Lage versetzt, das Gerät in sicherer Weise bedienen und die Gefahren einer falschen Bedienung verstehen zu kônnen.

eEs wird auf die Môglichkeit der Gefährdung durch elektromagnetische Felder hingewiesen und empfohlen, daB sich insbesondere Personen mit Herzschrittmachern nicht elektromagnetischen Feldern aussetzen. Dabei sind unbedingt die Herstellerangaben zu beachten.

eDer Emissionswert des Mikrowellengerätes liegt nach der Maschinenlärminformations-Verordnung (3.GSGV vom 18. Januar 1991) unter dem vorgeschriebenen Grenzwert von 70 dB (A).

ePrüfen Sie vor der ersten Benutzung lhres Geschirrs, ob es für den Gebrauch im Mikrowellengerät geeignet ist. Bei Verwendung von Metall im Garraum, z. B. Geschirr, Aluminiumfolie, FleischspieBe usw. kann es beim Betrieb mit Mikrowelle zur Funkenbildung kommen (siehe ,Das geeignete Geschirr“ Seite 25).

eBeim Erhitzen von Flüssigkeiten im Mikrowellengerät kann durch kurzfristiges Aufkochen (Siedeverzug) die Flüssigkeit im Gerät oder bei der Entnahme schlagartig verdampfen und explosionsartig aus dem GefäB geschleudert werden. Dies kann zu Verbrennungen führen! Sie vermeiden einen Siedeverzug, indem Sie beim Erhitzen von Flüssigkeiten in Gläsern oder Tassen immer ein hitzebeständiges Glasstäbchen mit hineinstellen oder grôBere GefäBe mit einem Deckel bzw. Teller abdecken.

eKeine geschlossenen Konserven, Flaschen oder Gläser zum Garen oder Erhitzen benutzen. Diese kônnten platzen.

eLebensmittel in Gläsern oder Flaschen — insbesondere Babynahrung — nach dem Erhitzen gut schütteln oder umrühren, damit ein | Temperaturausgleich stattfinden kann. Überprüfen Sie die Temperatur vor dem Verzehr, um Verbrennungen zu vermeiden.

eGaren Sie weder rohe oder gekochte Eier in der Schale, noch gepellte hartgekochte Eier. Durch Ausdehnung explodieren sie.

eHochprozentigen Alkohol nicht zu hoch erhitzen, da er sich entzünden kônnte. Deshalb nur die benôtigte Zeit einstellen und den Vorgang beobachten.

eErhitzen Sie keine groBen Mengen Speiseël, diese kônnten sich entzünden.

eBeim Zubereiten von sehr kleinen Lebensmittelmengen oder Speisen mit geringem Feuchtigkeitsgehalt wird die Feuchtigkeit sehr schnell entzogen. Die Lebensmittel Kônnten austrocknen und verbrennen, wenn sie zu lange einer hohen Mikrowellenleistung ausgesetzt werden.

eNicht versuchen Kleidungsstücke, Zeitungen oder anderes Material im Mikrowellengerät zu trocknen. Diese Gegenstände kônnen sich entzünden.

eWenn Behälter aus Kunststoff, Papier oder anderen leicht entflammbaren Materialien zum Erwärmen verwendet werden, darf das Garät nicht unbeaufsichtigt betrieben werden! Diese Behälter kônnten sich entzünden.

eKommt es zu einem Brand oder tritt während des Mikrowellenbetriebes Rauch aus dem Gerät, die Gerätetür geschlossen halten, das Mikrowellengerät abschalten und den Netzstecker aus der Steckdose ziehen!

Vor der ersten Inbetriebnahme des Gerätes unbedingt die beigefügte Warnung am Gerät befestigen. Bitte das dafür vorgesehene Etikett auf die Gehäuseoberfläche kleben.

Der Aufbau Ihres Mikrowellengerätes

Das Magnetron ist das wichtigste Bauteil des Mikrowellengerätes, da es die Mikrowellen erzeugt. Es wandelt etwa 50% der aus dem Stromnetz aufgenommenen elektrischen Energie (Strom) in Mikrowellen um und sendet sie durch einen Hohlleiter in den Garraum. Durch einen Wellenrührer, der sich im Garraumboden befindet, werden die Mikrowellen verteilt.

Die Garraumwände des Mikrowellengerätes bestehen aus Metall, das die Mikrowelle reflektiert (zurückwirft) und somit zusätzlich im Garraum

verteilt. In der Tür befindet sich ein feinmaschiges Metallgitter, das zwar die Einsicht in den Garraum zuläBt, aber das Austreten der Mikrowellen verhindert, da diese im Durchmesser grôBer

(S 2-3 cm) als die Gitterôffnungen sind. Die Mikrowellen werden auch hier zur Mitte des Garraums reflektiert. Beim Offnen der Tür schaltet sich das Magnetron automatisch ab, so daB keine Mikrowellen mehr erzeugt und in den Garraum gesendet werden.

Mikrowellen‘ undihre Wirkung

Mikrowellen sind elektromagnetische Wellen, ähnlich den Radio- oder Fernsehwellen. Sie unterscheiden sich lediglich durch ihre Frequenz, d.h. durch die Anzahl ihrer Schwingungen pro Sekunde. Die Mikrowelle schwingt 2,45 Milliarden Mal in der Sekunde und gehôrt zu den Kurzwellen, die auch beim Arzt zur Wärmebehandiung eingesetzt werden. Im Mikrowellengerät werden die Wellen zum Auftauen, Erwärmen oder Garen von Lebensmitteln benutzt. Während beim herkômmlichen Kochen immer zuerst die Herdplatte, der Backofen oder der Grill erhitzt wird, bevor die Wärme durch Wärmeleitung von auBen in das Lebensmittelinnere gelangt, erzeugen Mikrowellen die Hitze direkt und ohne Unwege in den Speisen.

Mikrowellen € werden von Lebensmitteln a und Wasser absorbiert

Die Mikrowellen dringen ca. 2-3 cm in das Lebensmittel ein, d.h. sie werden absorbiert (aufgenommen) und setzen die Moleküle (z. B. Fett-, Wasser- oder Zuckermoleküle) in Schwingung. Durch diese schnelle Hin- und Herbewegung entsteht Reibung und damit Wärme.

Nach dem Auftau-, Erwärm- oder Garvorgang soliten die Lebensmittel vor dem Weiterverarbeiten oder Servieren noch einige Minuten ruhen, damit ein Temperaturausgleich stattfindet und sich die Wärme gleichmäfig verteilen kann. Das macht die Speise perfekt. Diese Stehzeit wird als Nachgarzeït bei Erwärmen und Garen bzw. als Ausgleichszeit beim Auftauen

Mikrowellen Lx Mikrowellen durchdringen =! werden an Glas, Porzellan, << Metallflächen Papier und reflektiert Keramik _

Die Vorteile der Mikrowelle

Ein Mikrowellengerät ist ein sinnvolles Zusatzgerät in der küche, aber kein Ersatz für den Backofen und Herd. Die besonderen Vorteile der Mikrowelle liegen im nährstoffschonenden Auftauen, Erwärmen und Garen von Lebensmitteln. So bleiben Aroma, Vitamine und Mineralstoffe weitestgehend erhalten. Das Auftauen von gefrorenen Lebensmitteln geht im Vergleich zu herkômmlichen Verfahren nicht nur schneller, sondern auch schonender. Der Flüssigkeits- und damit Gewichtsverlust ist geringer, wodurch besonders Nährstoffe besser erhalten bleiben. Durch die kurzen Erwärmzeiten entfällt das lange vitaminzerstôrende Warmhalten der Speisen. Die Mahilzeiten kônnen stattdessen portionsweise wiedererwärmt werden.

Beim Garen wird meist wenig Wasser und Fett verwendet. Das Eigenaroma des Lebensmittels bleibt besser erhalten und der Vitamin- und Mineralstoffverlust ist genauso gering wie beim nährstoffschonenden Dünsten oder Dämpfen.

Auch die Zubereitung empfindlicher Speisen wie Flans oder Terrinen, die sonst aufwendig im Wasserbad gegart werden, ist so einfach und problemlos wie das Schmelzen von Schokolade oder Gelatine (siehe auch Tips und Tricks auf der Seite 23).

Und nicht zu vergessen: Die Speisen kônnen direkt

im Serviergeschirr zubereitet werden. Bitte achten

Sie darauf, daB das Geschirr mikrowellengeeignet

und hitzebeständig ist, wie z. B. Glas oder Porzellan

(siehe Seite 7). Folgende Lebensmittel sollten Sie

pach wie vor auf herkômmliche Art zubereiten:

—Eier in der Schale, da sie durch den Druck platzen oder explodieren kônnten.

—Lebensmittel, die viel Fett zum Garen benôtigen, z. B. Paniertes und Bratkartoffeln.

—Rindfleisch wie z. B. Schmorbraten oder Rouladen, das aufgrund seiner Struktur meistens trocken und zäh wird. Eine Ausnahme ist sehr gut abgehangenes, zartes Roastbeef oder Filet.

—GroBe Mengen Eintopf.

Praktische Hinweise zum Arbeiten mit Mikrowelle

eDie Zeiten zum Auftauen, Regenerieren oder Garen sind im Mikrowellenbetrieb abhängig von verschiedenen Faktoren, z. B. von den Mengen, der Temperatur oder der Zusammensetzung der Lebensmittel. Geben Sie deshalb zuerst lieber kürzere Zeiten ein und verlängern dann je nach Bedarf, um ein Überhitzen oder Überkochen der Speisen zu vermeiden.

Bitte beachten Sie: Gefrorene oder gekühlte Lebensmittel benôtigen eine längere Zeit als Speisen mit Zimmertemperatur. Lebensmittel mit z. B. hohem Zucker- oder Fettanteil nehmen im Gegensatz zu Lebensmitteln mit z. B. hohem Wasser oder EiweiBanteil mehr Mikrowellenenergie auf und erhitzen deshalb schneller. Geringere Lebensmittelmengen erhitzen schneller als groBe, und flache Speisen besser als hohe. Das gleiche Lebensmittelgewicht benôtigt kleingeschnitten eine kürzere Zeit. Doppelte Mengen brauchen nicht ganz die doppelte Zeit, sondern ca. 80% Zeitzugabe.

Als Faustregel gilt:

Doppelte Menge — Fast doppelte Zeit Halbe Menge — Halbe Zeit

eEventuell vorhandene Drahtverschlüsse von den Lebensmitteln entfernen, bevor Sie in das Mikrowellengerät gestellt werden.

ePlastiktüten entfernen, bevor Sie garen oder auftauen.

eLebensmittel mit festen Schalen oder Häuten, wie z. B. Âpfel, Pellkartoffeln, Tomaten oder Würstchen, vorher einige Male einstechen, um ein Platzen zu vermeiden.

eDecken Sie Speisen zum Erhitzen grundsätzlich mit einem Deckel, einem Teller oder Mikrowellenfolie ab, um ein Austrocknen zu vermeiden. Ebenfalls kann so keine Feuchtigkeit entweichen und das Lebensmittel wird schneller erhitzt.

eGebratene, gebackene oder fritierte Speisen und solche, die ihre Kruste behalten sollen, wie z. B. Schnitzel, Frikadellen oder Brot, werden beim Regenerieren nicht abgedeckt.

eWas Sie auf dem Herd ohne Deckel garen, garen Sie auch im Mikrowellengerät ohne Abdeckung, also z. B. Saucen oder Aufläufe.

eEs empfiehlt sich, Lebensmittel während des Erhitzens umzurühren oder zu wenden, um eine gleichmäBige Erwärmung zu erreichen.

«Wie beim konventionellen Kochen ist es erforderlich, den Auftau-, Erwärm- oder Garvorgang häufiger zu überprüfen.

eBitte beachten Sie ebenfalls eine Ausgleichs- bzw. Standzeit am Ende des Mikrowellenbetriebes (glit ebenfalls für das Auftauen), damit ein Temperaturausgleich stattfinden kann.

eBitte sicherstellen, daB die Lebensmittel beim Erwärmen bzw. Garen eine Mindesttemperatur von 70 °C erreichen.

eFalls Sie den Garzustand der Lebensmittel mit einem Speisenthermometer überprüfen wollen, verwenden Sie bitte keine herkômmlichen Thermometer im Mikrowellengerät. Diese kônnen Funken verursachen. Benutzen Sie diese Speisenthermometer nur auBerhalb des Mikrowellengerätes.

eBenutzen Sie beim Regenerieren oder Garen zur Entnahme des Geschirrs Topflappen oder Handtücher, da das Lebensmittel Wärme an das Geschirr abgibt und sehr heiB werden kann.

Das geeignete’Geschirr

eFür den Mikrowellenbetrieb eignet sich Geschirr aus Glas, Glaskeramik oder Porzellan. Es darf jedoch kein Metalldekor haben, z. B. Goldränder, da dieses beschädigt werden und abplatzen kônnte.

eAuch glasiertes Keramikgeschirr kann benutzt werden. Achten Sie aber bitte darauf, daB die Glasur keine Beschädigungen oder Risse aufweist. Hier kann beim Spülen Wasser eindringen, sich beim anschlieBenden Erhitzen ausdehnen und zum Platzen des Geschirrs führen.

eEinweggeschirr aus Kunststoff und beschichtete PappgefäBe eignen sich nur zum kurzfristigen Regenerieren, nicht aber zum Garen, da diese Materialien leicht entflammbar sind. Achten Sie darauf, daB diese Materialien selbst nur zum Erwärmen hoch hitzebeständig sind.

eBenutzen Sie in keinem Fall fest verschlossene GefäBe, wie z. B. Konserven oder Flaschen mit SchraubverschluB.

eVerwenden Sie kein Metallgeschirr oder AluminiumgefäBe. Da Mikrowellen an Metall reflektiert werden, kann es zu sehr unterschiedlicher Erhitzung der Speisen kommen. Um ebenfalls Funkenbildung zu vermeiden, füllen Sie die Speisen bitte in mikrowellengeeignete GefäBe um.

eWenn Sie Teile aus Metall in das Mikrowellengerät geben, kann es zur Funkenbildung kommen, was zur Beschädigung des Garraumes und des Geschirrs führen kann.

eVerwenden Sie mikrowellengeeignete GefäBe immer entsprechend der PortionsgrüBe.

eSpeisen garen in runden und ovalen Formen gleichmäBiger als in eckigen. In den Ecken kann es zu einer Mikrowellenkonzentration und damit zu einer Überhitzung kommen.

eFalls Sie nicht sicher sind, ob sich ein Geschirr für den Mikrowellenbetrieb eignet, stellen Sie es ohne Inhalt für 20 Sekunden bei maximaler Leistung in das Gerät. Das Geschirr sollte kalt oder hôchstens lauwarm werden.

Um Fehler bei der Geschirrbenutzung zu vermeiden, verwenden Sie bitte nur mikrowellengeeignetes und hitzebeständiges Geschirr.

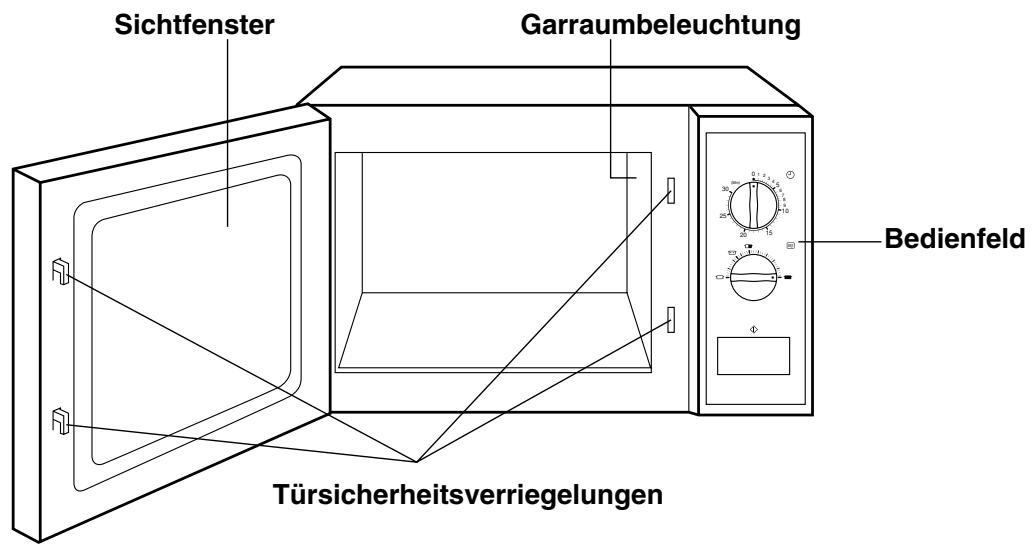

Türsicherheitsverriegelungen

1. Drehschaiter für die Zeiteingabe Stellen Sie die Minuten durch Drehen des Schalters für die Zeiteingabe ein.

eWenn Sie eine Zeit von weniger als 4 Minuten einstellen wollen, drehen Sie den Schaiter für die Zeiteingabe über 4 Minuten hinaus und stellen ihn dann wieder auf die gewünschte Zeit zurück. F

2. Drehschalter zur Wahl der Mikrowellenleistung Wählen Sie mit dem Drehschalter die gewünschte Leistungsstufe. .. 1000 Watt 500 Watt 340 Watt (Auftauen) 100 Watt

| —— 3. Starttaste Betätigen Sie die Starttaste:

A. Bei geschlossener Tür beginnt der Mikrowellenbetrieb. B. Die Garraumbeleuchtung und das Gebläse schalten sich ein. C. Die eingestelle Zeit läuft ab.

1. Ist die Betriebszeit abgelaufen, ertônt ein akustisches Signal und das Gerät schaltet ab. Die Garraumbeleuchtung und das Gebläse schalten sich aus. 2. Um den Mikrowellenbetrieb zu unterbrechen, ôffnen Sie die Tür. Um den Betrieb fortzusetzen, schlieBen Sie

die Tür und betätige:

. Um den Mikrowellenbetrieb vorzeitig zu stoppen, drehen Sie den Schalter für die Zeiteingabe auf ,0“. . Nach Ende des Betriebs den Drehschalter für die Zeiteingabe unbedingt immer auf die Nullposition stellen. . Die maximale Zeiteingabe beträgt 30 Minuten.

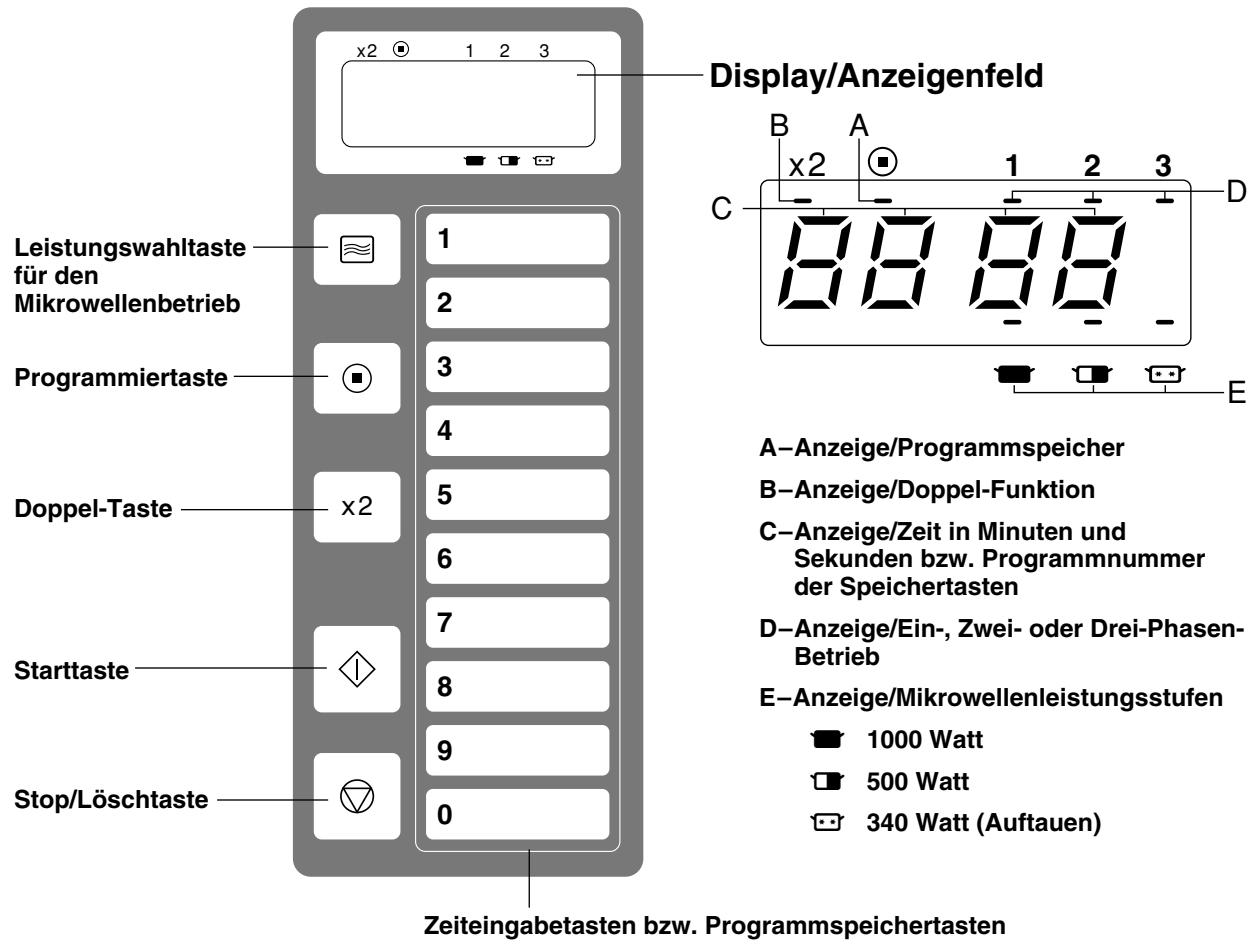

Schematische Ansicht (NE-1037)

istungswahltaste r den Mikrowellenbetrieb

Display/Anzeigenfeld

A-Anzeige/Programmspeicher B-Anzeige/Doppel-Funktion

C-Anzeige/Zeit in Minuten und Sekunden bzw. Programmnummer der Speichertasten

D-Anzeige/Ein-, Zwei- oder Drei-Phasen- Betrieb

E-Anzeige/Mikrowellenleistungsstufen # 1000 Watt © 500 Watt 7 340 Watt (Auftauen)

Zeiteingabetasten bzw. Programmspeichertasten

Programmspeichertasten

Die Speichertasten 1 bis O sind ab Werk bei maximaler Mikrowellenleistung 1000 Watt wie folgt prgrammiert:

Speichertaste 1 2 3 4 5 6 7 8 9 0 : : 1 Min. [2 Min. 3 Min. Betriebszeit |10 Sek./20 Sek.|30 Sek.|45 Sek.| 1 Min. 30 Sek. 2 Min. 30 Sek. 3 Min. 30 Sek. Inbetriebnahme Garraumbeleuchtung

Das Gerät kann nur in Betrieb gesetzt werden, wenn eine ,0“ im Display angezeigt wird.

Ist dies nicht der Fall, Gffnen Sie die Tür. Im Anzeigenfeld erscheint die ,0“. Geben Sie nun die gewünschte Leistungsstufe und Zeit ein (bzw. Speichertaste). SchlieBen Sie die Tür und betätigen Sie die Starttaste.

Display/Anzeigenfeld

Bei geschlossener Tür erlischt die Anzeige im Display

ewenn der Betrieb länger als 1 Minute unterbrochen wird.

e1 Minute nach Beendigung des Mikrowellenbetriebs und Herausnahme des Lebensmittels (Tür geôffnet).

Im Anzeigenfeld blinkt die ,0“ nach Beendigung des

Betriebs (bei geschlossener Tür), bis die Tür geôffnet

wird, um das Lebensmittel herauszunehmen.

Die Garraumbeleuchtung schaltet sich an ewenn die Tür geôffnet wird.

ewährend des Mikrowellenbetriebs.

Die Garraumbeläuchtung schaltet sich aus enach Beendigung des Mikrowellenbetriebs. ewenn die Tür geschlossen wird.

Gebläse (Belüftung und Entlüftung) Das Gebläse schaltet sich grundsätzlich an ewährend des Mikrowellenbetriebs.

Das Gebläse schaltet sich aus

enach Beendigung des Mikrowellenbetriebs.

Es ertônt 5 mal ein Signalton, wenn der Mikrowellenbetrieb beendet ist.

Nach Ende der einzelnen Phasen (Zwei- oder Drei-Phasen- Betrieb, siehe Seite 29) ertônt das akustische Signal.

A. Leistungs- und Zeitengabe für den Mikrowellenbetrieb

Beachten Sie, daB das Gerät nur in Betrieb gesetzt werden kann, wenn eine ,0“ im Display angezeigt wird. Offnen Sie hierzu eventuell die Tür.

© Ein-Phasen-Betrieb

Eingabe von einer Mikrowellenleistung und Zeit.

Bei 000 Watt 2 1. Drücken Sie die Taste für den Mikrowellenbetrieb einmal. Im Display blinkt die Anzeige für den Ein-Phasen-Betrieb ,1* und die Anzeige für die Mikrowellenleistungsstufe leuchtet auf. Z 2. Stellen Sie durch Drücken der Zeiteingabetasten die gewünschte E (7) | Zen. 2ËE 3. Betätigen Sie die Starttaste. Der Mikrowellenbetrieb beginnt und die Zeit läuft ab. 4. | Signaiton Der Mikrowellenbetrieb ist beendet. Im Display blinkt die ,0“, bis SL7 ertônt 5 mal die Tür geôüffnet wird. [ Æ

© Zwei-/Drei-Phasen-Betrieb

Es kônnen bis zu drei Mikrowellenleistungen und Zeiten nacheinander eingegeben werden.

eFühren Sie die Bedienschritte 1. und 2. wie oben im Ein-Phasen- Betrieb beschrieben durch.

eDrücken Sie die Taste für den Mikrowellenbetrieb 2mal. Im Display blinkt die Anzeige für die zweite Phase ,2“ und die Anzeige für die Mikrowellenleistungsstufe leuchtet auf.

eStellen Sie durch Drücken der Zeiteingabetasten die gewünschte Zeit ein.

eBetätigen Sie die Starttaste.

—Im Display wird die Gesamtzeit der beiden Phasen angezeigt und läuft ab.

—Die Anzeige für den Ein-Phasen-Betrieb ,1“ und die gewählte Leistungsstufe beginnen zu blinken, während die Anzeige für 2 den Zwei-Phasen-Betrieb konstant leuchtet. Ur]

—Ist die Betriebszeit der ersten Phase abgelaufen, ertônt ein ! 5 5 akustisches Signal. Die Anzeigen der zweiten Phase ,2“ und der Mikrowellenleistungsstufe blinken.

6. | Signalton «Der Mikrowellenbetrieb ist beendet. Im Display blinkt die ,0“, bis a ertônt 5mal die Tür geôüffnet wird. -0-

1. Der Gerätebetrieb kann durch einmaliges Drücken auf die Stop-/Lôschtaste (©) oder durch Ôffnen der Tür unterbrochen werden. Starten Sie den Betrieb erneut durch Betätigen der Starttaste (@).

2. Durch zweimaliges Drücken der Stop-/Lôschtaste werden alle Eingaben (Leistungsstufe und Zeit) gelôscht.

3. Wollen Sie die Eingabe rückgängig machen, bevor Sie das Gerät starten, drücken Sie einfach einmal die Stop-/Lôschtaste.

B. Abruf der Programmspeichertasten Beachiten Sie, daB das Gerät nur in Betrieb gesetzt werden kann, wenn eine ,0“ im Display angezeigt wird. Offnen Sie hierzu eventuell die Tür.

chertaste 9, 1000 Watt 3 M

eWählen Sie das gewünschte Programm 9. Im Display erscheint die Programmnummer und die Anzeigen der Programmiertaste sowie des Ein-Phasen-Batriebs ,1“ leuchten auf. Ist die Startautomatik aktiviert, läuft das Programm sofort ab (siehe Seite 34).

2. © eBetätigen Sie die Starttaste. Im Display erscheint die Zeit und

läuft ab, die Anzeige der Programmiertaste leuchtet, die Anzeigen der Phase und Mikrowellenleistungsstufe blinken.

3. | Signaiton + Der Mikrowellenbetrieb ist beendet. Im Display blinkt die ,0, bis SL? ertônt 5mal die Tür geôffnet wird. re

Beim Zwei-/Drei-Phasen-Betrieb erscheint die Gesamtzeit der Phasen im Display. Die Anzeigen für den jeweiligen Phasenbetrieb und die entsprechenden Mikrowellenleistungen blinken im Display, während die Zeit abläuft. Beim Wechsel der einzelnen Phasen ertônt das akustische Signal einmal.

Abruf der Programmspeicher mit der Doppel-Taste Die Doppel-Taste kann nur in Verbindung mit den Programmspeichertasten angewendet werden (siehe auch Seite 34).

chertaste 5, 1000 Watt 1 M

eBetätigen Sie die Doppel-Taste. 1m Display leuchten die ci Anzeigen für die Doppel-Taste und die Programmiertaste.

zusätzlich die Programmnummer und der Phasen-Betrieb angezeigt.

eDrücken Sie die Starttaste. Der Mikrowellenbetrieb beginnt. Im Display läuft die doppelte Zeit (1 Min.x2=2 Min.) bzw. die selbst programmierte Mikrowellenleistung und Zeit ab. Die Anzeigen des Phasenbetriebs und der Mikrowellenleistungsstufe blinken. Die Anzeigen für die Doppel-Taste und Programmiertaste

x2 2. {5 eDrücken Sie die Programmspeichertaste 5. Im Display wird

leuchten. 4. Singalton «Der Mikrowellenbetrieb ist beendet. Im Display blinkt die ,0“, bis 72

ertônt 5mal die Tür geôffnet wird. EU Hinweis: Ist die Startautomatik aktiviert, beginnt der Mikrowellenbetrieb sofort nach Betätigen der Programmspeichertaste (siehe Seite 34).

Programmieren der Doppel-Taste Die Doppel-Taste kann nur in Verbindung mit den Programmspeichertasten angewendet werden. Die Doppel-Taste ist ab Werk so programmiert, daB automatisch immer die Zeit der Programmspeichertasten 1-0 bei gleichbleibender Leistung verdoppelt wird. Sie kônnen die Doppel-Taste aber auch selbst neu programmieren und zwar: A. um die ab Werk verdoppelte Programmzeit bei gleicher Leistung zu

verändern (zu verkürzen oder zu verlängern.) oder

B. als zusätzliche Programmspeicherplätze. Somit kann die Doppel-Taste als Taste mit Doppel-Funktion betrachtet werden.

C. Programmieren der Speichertasten

Wichtig: Zum Programmieren muB die Gerätetür geschlossen und das Display gelôscht sein. Lôschen Sie ggf. die Eingaben mit der Stop-/Lôschtaste und warten Sie ca. 1 Minute, bis das Anzeigenfeld komplett erloschen ist.

© Programmierung für den Ein-Phasen-Betrieb

en der Speichertaste 5, 500 Watt 30 Sel

1 eBetätigen Sie die Programmiertaste. —$ (O] Im Display blinkt die Anzeige für die Programmiertaste. Erscheint im Display keine Anzeige für die Programmiertaste, muB die Startautomatik gelôscht werden (siehe Seite 34). Hinweis: Drücken Sie die Programmiertaste nicht länger als 30 Sek., da sonst eine Fehlercodemeldung auftritt. 2. E__ eDrücken Sie die Programmspeichertaste 5. Die Programmnummer sowie die Anzeige für den Ein-Phasen- Betrieb ,1“ erscheinen im Display und die Programmiertaste blinkt. eAnschlieBend erscheinen die bereits programmierte Zeit und Mikrowellenleistung. Danach erneut die Programmnummer. 3. eDrücken Sie die Taste für den Mikrowellenbetrieb 2mal. HE Im Display blinken die Anzeigen der Programmiertaste sowie des Ein-Phasen-Betriebs ,1“ und die Anzeige der a ) Mikrowellenleistungsstufe leuchtet. ® 4. eStellen Sie durch Drücken der Zeiteingabetasten die gewünschte À E Zeit ein. 20 5. eBetätigen Sie erneut die Programmiertaste. Die — Programmnummer erscheint im Display. Die Anzeigen für die 5 Programmiertaste und der Phase blinken nicht mehr. Die Programmierung ist abgeschlossen. Zur Überprüfung werden 2 Sek. später im Display die Mikrowellenleistung und Zeit angezeigt. D eAnschlieBend erscheint wieder die Programmnummer. D È ES 2 eWiederum 2 Sek. später wird im Display die Doppel-Funktion mit der dementsprechenden doppelten Zeit angezeigt. Diese ist automatisch programmiert (siehe Seite 30/33). ss °2 Sek. später erlischt das Display vollständig. Hinweise:

1. Sie kônnen die restlichen Programmspeichertasten nach Ihren Wünschen wie oben beschrieben programmieren.

2. Offnen Sie während der Programmierung nicht die Tür.

3. Wird eine Programmspeichertaste 1 bis 0 neu programmiert, werden die Daten der Doppel-Belegung dieser Taste automatisch gelôscht (siehe Seite 34).

4. Sofern im Display die Anzeige für die Programmiertaste blinkt, kônnen durch Druck auf die Stop-/ Lôschtaste alle eingegebenen Daten gelôscht werden.

© Programmierung für den Zwei-/Drei-Phasen-Betrieb

1. Phase 500 Watt 30 Sek. 2. Phase 340 Watt 2 Min.

eFühren Sie die Bedienschritte 1. bis 4. wie auf der Seite 31 beschrieben für die 1. Phase aus. Im Display werden die Zeit, Leistung und Phase ,1“ angezeigt. 5. eDrücken Sie die Taste für den Mikrowellenbetrieb 3mal. Im Display blinken die Anzeigen der Programmiertaste und des Zwei-Phasen-Betriebs ,2“, die entsprechende = Mikrowellenleistungsstufe wird angezeigt. Zudem leuchtet die ° Anzeige der 1. Phase. 6. eStellen Sie durch Drücken der Zeiteingabetasten die gewünschte EE CS 7. eBetätigen Sie erneut die Programmiertaste. Die Programmierung ® für den Zwei-Phasen-Betrieb ist abgeschlossen. eZur Überprüfung werden die programmierten Daten nacheinander im Display angezeigt. «Wie im Ein-Phasen-Betrieb ist die Doppel-Funktion auch hier automatisch festgelegt. Hinweise:

1. Zum Programmieren der Programmspeichertasten muB die Garraumtür geschlossen und das Anzeigenfeld erloschen sein.

2. Für den Drei-Phasen-Betrieb wählen Sie nach oben beschriebenem Schritt 3 eine dritte Mikrowellenleistungsstufe, geben die Zeit ein und drücken anschlieBend die Programmiertaste. Die Anzeigen im Display leuchten und blinken entsprechend der Phasen auf.

3. Sie kônnen die restlichen Programmspeichertasten nach Ihren Wünschen wie oben beschrieben programmieren.

4. Offnen Sie während der Programmierung nicht die Tür.

5. Wird eine Programmspeichertaste 1 bis 0 neu programmiert, werden die Daten der Doppel-Belegung dieser Taste automatisch gelôscht (siehe Seite 34).

6. Sofern im Display die Anzeige für die Programmiertaste blinkt, Kônnen durch Druck auf die Stop-/Lôschtaste alle eingegebenen Daten gelôscht werden.

© Veränderung der automatisch verdoppelten Zeit der Programmspeicher Benôtigen Sie nicht die doppelte Zubereitungszeit für den entsprechenden Programmspeicher, so kônnen Sie die gewünschte Zeit auch individuell bestimmen, siehe auch Seite 34.

Benutzen Sie die Programmspeichertaste 2 (1000 Watt 20 Sek. ab Werk programmiert) in Verbindung mit der Doppel-Taste, so verdoppelt sich normalerweise die Betriebszeit, d.h. 40 Sek. bei 1000 Watt. Môchten Sie aber die eigentlich doppelte Zeit auf 30 Sek. reduzieren, verfahren Sie wie folgt:

1. eSchlieBen Sie die Garraumtür und warten Sie ca. 1 Min., bis das Anzeigenfeld erloschen ist. Zz m 2. eBetätigen Sie die Programmiertaste. 1m Display blinkt die L © Anzeige für die Programmiertaste. Erscheint im Display keine à &L . Anzeige für die Programmiertaste, muB die Startautomatik Sÿ

gelôscht werden (siehe Seite 18).

Drücken Sie die Programmiertaste nicht länger als 30 Sek., da sonst eine Fehlercodemeldung auftritt.

eBetätigen Sie die Doppel-Taste.

x2 elm Display blinkt zusätzlich die Anzeige der Doppel-Taste.

eDrücken Sie die Programmspeichertaste 2. Im Display erscheinen zuerst die Programmnummer und die Anzahl der Phasen.

eDann die Mikrowellenleistungsstufe und die bisher bestehende, verdoppelte Zeit.

eDanach wird die Programmnummer wieder angezeigt.

eDrücken Sie die Taste für den Mikrowellenbetrieb einmal. Im Display blinken die Anzeigen der Doppel-Taste, der Programmiertaste und des Phasenbetriebs. Die gewählte nn ) Mikrowellenleistungsstufe leuchtet auf. Die Programmnummer ist erloschen.

6. E ] eStellen Sie durch Drücken der Zeiteingabetasten die gewünschte Zeit ein.

Die Programmierung der Doppel-Taste ist abgeschlossen.

7. © eBetätigen Sie erneut die Programmiertaste.

em Display werden die Programmnummer und die neu programmierte Zeit nacheinander angezeigt.

eAnschlieBend erlischt das Display.

1. Sie kônnen für die restlichen Programmspeichertasten die doppelte Programmdauer wie oben beschrieben verändern.

2. Sobald eine der Programmspeichertasten 1-0 wieder neu programmiert wird, ist die Doppel-Taste automatisch wieder nur für diese veränderten Programmspeicher wie ab Werk programmiert (doppelte Zeit des neu programmierten Programmspeichers).

3. Wenn die Programmiertaste leuchtet, kann durch Drücken der Stop/Lôschtaste die Programmierung und/ oder die Programmnummer gelôscht werden.

© Aktivierung der Startautomatik für die Programmspeicher

Mit dieser Funktion setzt der Betrieb bei geschlossener Tür sofort nach Drücken einer Programmspeichertaste ein, ohne da die Starttaste betätigt wird.

1. +SchlieBen Sie die Garraumtür und warten Sie ca. 1 Min., bis das Anzeigenfeld erloschen ist. 2. eBetätigen Sie die Programmiertaste und halten Sie diese für ca. 6 Sek. gedrückt, bis im Display ,P“ (engl.: program=Programm) und ,L“ (engl.: lock=VerschluB) angezeigt werden. eDie Startautomatik ist aktiviert. 5 j L Hinweise:

1. Drücken Sie die Programmiertaste nicht länger als 30 Sek., da sonst eine Fehlercodemeldung auftritt.

2. Eine Unterbrechung des Betriebs durch Offnen der Tür lôscht automatisch die noch verbleibende Zeit im Display.

3. Die Programmspeichertasten kônnen nicht programmiert werden.

© Lôschen der Startautomatik

1. +SchlieBen Sie die Garraumtür und warten Sie ca. 1 Min., bis das Anzeigenfeld erloschen ist. [| 2. eBetätigen Sie die Stop-/Lôschtaste und halten Sie diese L © gedrückt. Drücken Sie gleichzeitig die Programmiertaste für [” . ca. 6 Sek., bis im Display ein ,P“ angezeigt wird. + eDie Startautomatik für die Programmspeichertasten ist gelôscht. j Hinweise:

1. Drücken Sie die Programmiertaste nicht länger als 30 Sek., da sonst eine Fehlercodemeldung auftritt.

2. Ist die Startautomatik gelôscht, ist das Programmieren der Speichertasten wieder môglich.

E. Abruf der gespeicherten Funktionen und Programmdaten

Mit dieser Ausstattung kônnen Sie alle bereits gespeicherten Daten der Programmspeichertasten und Funktionen abrufen.

1. effnen Sie die Garraumtür. F elm Display erscheint die,0". dE

© Drücken Sie gleichzeitig die Starttaste.

+ Im Display erscheint die Anzeige für

den Signalton bEEP 1= akustisches Signal an © den Signalton bEEP 2= akustisches Signal aus °2 Sekunden später erscheint im Display, ob die Startautomatik ——_— aktiviert ist oder nicht: PL=Startautomatik ist aktiviert [al l P =Startautomatik ist gelôscht =

eBetätigen Sie die Stop-/Lôschtaste und halten Sie diese LE ÉD gedrückt. LE LT

3. {s ] Drücken Sie die gewünschte Programmspeichertaste, um die Daten abzurufen. Beispiel: Speichertaste 5. Im Display wird zunächst die Programmnummer und die Anzahl der Phasen angezeigt. Dann die erste Phase mit der dazugehôürigen Leistung und 2 H Zeit. =

eNach 2 Sek. erscheinen ggf. die Angaben für die zweite und dritte phase im Display.

eSchlieBlich erscheinen wieder die Programmunmmer und die Anzahl der Phasen im Display.

Hinweise: eMôchten Sie ein weiteres Programm abrufen, drücken Sie die entsprechende Programmspeichertaste. eUm die Programmspeicher mit Doppel-Funktion abzurufen, detätigen Sie vor dem Drücken der Speichertaste die Doppel-Taste.

F. Einstellung des akustischen Signals

Das akustische Signal kann ein- oder ausgeschaltet werden.

1. eOffnen Sie die Garraumtür und lassen Sie diese geëffnet. ñ Im Display erscheint die ,0“. Li 2. eBetätigen Sie die Programmiertaste. n L 3. eDrücken Sie die Programmspeichertaste ,0“. COS Ein Signalton ertônt, im Display erscheint ,bEEP"“, die Anzeige der ,1” leuchtet auf und die Anzeige der Programmiertaste blinkt. Der Signalton ist sktiviert. 4. eWenn Sie erneut die Programmspeichertaste ,0“ drücken, ertônt CS kein Signalton. Im Display erscheint ,bEEP"“, die Anzeige der ,2* leuchtet auf und die Anzeige der Programmiertaste blinkt. Der Signalton ist gelôscht. 5. eBetätigen Sie erneut die Programmiertaste.

Das akustische Signal ist programmiert. Anzeige ,1“ = akustisches Signal an Anzeige ,2“ = akustisches Signal aus

e2 Sekunden später erscheint die ,0“ im Display.

Automatische Fehlerdiagnose

Durch die automatische Fehlerdiagnose überwacht sich das Gerät selbständig. Die nachfolgende Tabelle beinhaltet nur die wichtigsten Fehlercodes, Ursachen und Abhilfen.

Code Ursache Abhilfe Foi * Die Umgebungstemperatur ist zu * Drücken Sie die Stop-/Lôschtaste, hoch damit der Signalton nicht mehr ertônt. * Hohe Temperaturen im Garraum * Lassen Sie das Gerät abkühlen und versuchen Sie die Eingabe erneut. * Schneller, schlagartiger Temperatur- | * Ziehen Sie den Netzstecker und anstieg im Garraum warten Sie ca. 30 Min. bis zur erneuten Inbetriebnahme. * Kommit es zu einem Brand, ôffnen Sie in keinem Fall die Tür. * Sofern die Probleme weiter bestehen, rufen Sie den autorisierten Panasonic Kundendienst. F33-34 * Temperatursensor defekt * Ziehen Sie den Netzstecker und warten Sie mindestens 10 Sek., bevor Sie das Gerät erneut in Betrieb nehmen. F44 * Eine Funktionstaste wurde länger als | * Sofern die Probleme weiter bestehen, 30 Sekunden gedrückt. rufen Sie den autorisierten Panasonic Kundendienst. * Das Bedienfeld ist defekt.

Reinigung des Mikrowellengerätes

eVor dem Reinigen den Netzstecker aus der Steckdose ziehen.

eHalten Sie den Garraum des Gerätes stets sauber. Sofern Essensreste oder übergelaufene Flüssigkeiten an den Garraumwänden haften, werden Mikrowellen absorbiert und dies kann ggf. Funkenbildung verursachen. Spritzer von Speisen oder Flüssigkeiten, die an den Garraumwänden haften, werden mit einem feuchten Tuch entfernt.

«Die AuBenfläche des Gerätes ggf. mit einem milden Reinigungsmittel säubern und trocken wischen. Stellen Sie sicher, daB kein Wasser in die Geräteôffnungen gelangt. Das Gerät kônnte sonst Schaden nehmen.

elst das Bedienfeld verschmutzt, säubern Sie dieses mit einem feuchten, weichen Tuch.

eBenutzen Sie milde Reinigungsmittel zum Säubern der Türdichtungen und Türdichtungsflächen, da diese sonst angegriffen und deschädigt werden kônnten.

eDas Türfenster vorsichtig mit Seife und Wasser reinigen. Keine scharfen Reinigungsmittel benutzen, die Kratzspuren hinterlassen.

eDie Benutzung von starken Reinigungs- oder Scheuermitteln ist zu vermeiden. Sollte das Gerät sehr verschmutzt sein, bedienen Sie sich eines milden Reinigungsmittels.

eWährend des Betriebes kann sich durch Verdampfen von Feuchtigkeit innen oder auBen auf dem Sichtfenster des Gerätes Kodenswasser niederschlagen und eventuell unter der Tür abtropfen. Dieser Vorgang ist normal und kann verstärkt bei niedrigen Raumtemperaturen und hoher Luftfeuchtigkeit auftreten. Die Sicherheit des Gerätes ist dadurch nicht beeinträchtigt. Bitte nach dem Betrieb das Kondenswasser mit einem weichen Tuch abwischen.

eUm das Gerät vor Korrosion im Garraum oder an der Gerätetür durch auftretenden Wasserdampf (Kondernswasser) zu schützen, bitte nach jedem Gebrauch gründlich trockenwischen.

eDieses Gerät darf nicht mit einem Wasserstrahl gereinigt werden.

Hinweise zur Zubereltung -Zeittabelle für das Auftauen und Erwärmen-

© Auftauen Tiefkühitemperatur (****) der Lebensmittel ca. —18 °C. Bitte beachten Sie nach dem Auftauen eine Ausgleichszeit.

Lebensmittel Menge Leistung Zeit Geschirr Hinweise

Braten und | 1000-1200 g 14-17 Min. | Umgedrehter Nach der Hälfte der Zeit wenden.

Geflügel, Loos Teller Ausgleichszeit:

Gemischtes | 1000 g 14-15 Min. | Umgedrehter Aufgetaute Randschichten

Hackfleisch Los Teller oder zwischendurch entfernen.

flache Form Ausgleichszeit: ca. 15 Min.

Hähnchen- | 2 Stück e 5-6 Min. Umgedrehter Ausgleichszeit: 5-10 Min.

keulen (400-500 g) Teller

Fischfilet 500 g 6 Min. Umgedrehter Nach der Hälfte der Zeit 1000 g Loos 12 Min. Teller oder wenden.

Fisch, ganz | 1000 g 16 Min. flache Form Ausgleichszeit: 15-20 Min.

Beerenobst | 250 g e 5 Min. Form mit Deckel Zwischendurch umrühren. 1000 g 15 Min. Ausgleichszeit: 5-15 Min.

Obstkuchen | 300 g Loos 3 Min. Dessertteller Ausgleichszeit: ca. 15 Min.

Torte 600 g e ca. 4 Min. | Tortenplatte Ausgleichszeit: ca. 60 Min. 1100-1300 g ca. 6 Min.

Tiefkühitemperatur (****) der Lebensmittel ca. —18 °C.

Bitte beachten Sie nach dem Auftaugaren eine Stehzeit von ca. 5 Minuten. Lebensmittel Menge Leistung Zeit Geschirr Hinweise Gemüse 300-600 g = 8-10 Min. | Form mit Deckel Nach dem Garen umrühren. 1000 g ca. 18 Min. Forelle 340g = ca. 9 Min. | Form mit Deckel Mit 4 EL heiBem Essigwasser garen. Fischfilet 600 g - ca. 14 Min. | Form mit Deckel Mit 4 EL Flüssigkeit garen. © Garen

Bitte beachten Sie die Ausgangstemperatur der Lebensmittel: Kühlschranktemperatur* Raumtemperatur ++

Lebensmittel | Menge | Leistung Zeit Geschirr Hinweise Gemüse 500 g ca. 9 Min. Form mit Deckel Mit 5 EL Wasser garen, oder = zwischendurch umrühren. Kartoffeln | 1000 g 16-18 Min Mit 10 EL Wasser garen, ++ zwischendurch umrühren. Fischfilet* | 200 g = ca. 3 Min. 30 Sek. Form mit Deckel Mit 2 EL Wasser garen.

500 g 5 Min. 30 Sek.-6 Min. Mit 3 EL Wasser garen. Forelle* 350 g mn. 8-9 Min. Form mit Deckel Mit 3 EL heiBem Essigwasser

Hinweise‘zur Zubereltung -Zeittabelle für das Auftauen und Erwärmen-

Bitte beachten Sie die Ausgangstemperatur der Lebensmittel:

Kühlschranktemperatur* Raumtemperatur ++

Lebensmittel Menge Leistung Zeit Geschirr Hinweise Suppe* 2 Tassen = 2-3 Min. Suppentassen AnschlieBend umrühen. (âca. 180ml) | 4 Tassen 4-5 Min. Eintopf* 1 Portion = 4-5 Min. Eintopfschüssel AnschlieBend umrühen. (ca. 500 g) Beilagen*, 200 g 1-2 Min. Teller oder Form, | — z.B. abgedeckt Kartoffeln 500 g - ca. 4 Min. oder Nudeln Gemüse* 200 g = ca. 2 Min. | Teller oder Form, | AnschlieBend umrühren. 1000 g 9-10 Min. | abgedeckt Gulasch* 500 g - ca. 5 Min. | Form mit Deckel AnschlieBend umrühren. Braten* 1 Portion ca. 2 Min. | Teller, abgedeckt | — (ca. 250 g) 2 Portion = 4-5 Min. (ca. 500 g) Würstchen* | 2 Stück - ca. 50 Sek. | Teller Schale vor dem Regeneriren (ca. 100 g) einstechen. Kôniginpastete | 1 Pastete++ 1 Min. Teller _- mit 1 Min. 80-100 g - 20 Sek. Ragout fin* gefüllt Tellergericht | 400-500 g = 4-5 Min. Teller, abgedeckt | — ++ HeiBgetränke*, | 1 Glas oder ca. 1 Min. | Glas oder Becher | — z.B. Kakao Becher = 30 Sek. mit Glasstab oder oder (180-200 ml) StôBel Glühwein

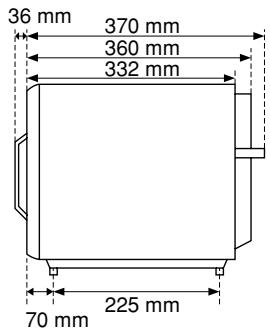

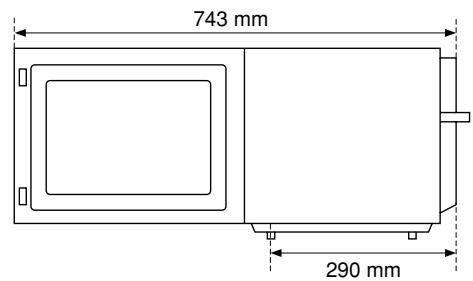

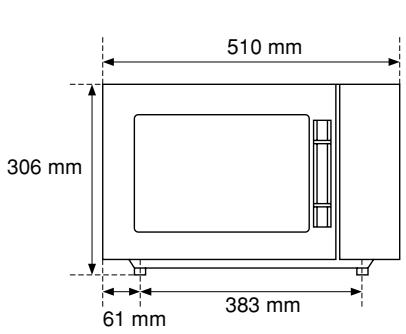

ZEOL-3N Technische Daten

NE-1027 I NE-1037 Netzspannung 230 V/50 Hz Leistungsaufnahme 1490 Watt/6,6 A Ausgangsleistung 1100-1000 Watt* 1000 Watt max. Leistung*

500 Watt halbe Leistung 340 Watt Auftaustufe

Frequenz/Mikrowelle 2450 MHz AuBenabmessungen (BXTXH) 510 mmx360 mmx306 mm Garraumabmassungen (BXTXH) 330 mmx330 mmx200 mm Nettogewicht 18,3 kg Schaltuhr 30 Minuten 30 Min. (1), 99 Min. 99 Sek. Drehschaltuhr (æœ, ©) Digitaluhr Speichertasten — 10 Programmspeichertasten mit Doppel-Funktion (Doppel-Taste) . *IEC Test Verfahren Technische Ânderungen ohne besondere Mitteilungen vorbehalten. . so MM 370mm ! mm ! D 360 i : Li i LÉ Semm, À 743 mm : 306 mm F F l Du 383 mm i nm ! 290 mm l mm nu

Panasonic-Erzeugnisse sind Markenartikel von hôchster Qualität, die mit grôBter Sorgfalt gefertigt werden. Sie erhalten auf gewerbliche Panasonic-Mikrowellenherde.

24 Monate Material-Garantie

gerechnet vom Tage des Verkaufs durch den Fachhändier an den Endverbraucher. Die Garantie besteht darin,

daB während der Garantiezeit dem Fachhändler die Teile kostenlos geliefert werden, die zur Behebung eines

nachgewiesenen Fabrikations- oder Materialfehlfehlers notwendig sind.

Ausgenommen von der Garantieleistung sind:

a) Schäden und Verluste, die durch das Gerät oder den Gebrauch desselben entstehen, sowie Schäden, die auf lokale Verhältnisse, wie Fehler der Installation, Brand, Blitzschlag; Verschleiteile, Plastikteile und Zubehôr etc. zurückzuführen sind.

b) Schäden durch Nichtbeachtung der Bedienungsanleitung, z. B. AnschluB an eine falsche Netzspannung und Schäden durch fahrlässige Behandiung oder MiBbrauch.

c) Schäden, die aufgrund äuBerer Einflüsse entstanden sind.

Lohn-, Transport- und Verpackungskosten gehen zu Lasten des Käufers. Der Garantiedienst wird von

dem Fachhändler wahrgenommen, der das Gerät verkauft hat, es sei denn, er weist eine spezielle, für inn

tätige Servicestelle nach.

Dieser Garantieschein hat nur Gültigkeit in Verbindung mit der Garantieerklärung, die ausgefüllt, mit Händler-

Stempel und Kaufdatum versehen, innerhalb von 14 Tagen an die Panasonic Deutschland GmbH

zurückgeschickt werden muñ.

Bei Beanstandungen eines Gerätes bitten wir, diesen Garantieschein mit einzureichen.

Verkaufsdatum Serien-Nr. Modell-Nr.

Jährliche Prüfung Gewerblicher Mikrowellengeräte

Schriftlicher Nachweis erforderlich

Jahr der Prüfung (Datum)

geprüfte Details: Ergebnis

Sicherheiïtsbestätigung des geschulten Fachpersonals der Firma (Stempel, Unterschrift)

Tür-Leckstrahlung: <5 mW/cm2 Offnungen: <1 mW/cm2 Sichtprüfung: OK.

Matsushita Electric Industrial Co., Ltd.

-Falls erforderlich, bitte weitere Seiten hinzufügen!“

7... 340 W (Ontdooien)

Funktion Mat Vikt Effekt Tid

Felkoder für själudiagnostik
