BEDIENUNGSANLEITUNG TAS1107---B BOSCH

Inhaltsverzeichnis Sicherheit 11 Allgemeine Hinweise 11 Bestimmungsgemäßer Gebrauch 11 Einschränkung des Nutzerkreises 11 Sicherheitshinweise 12 Kennenlernen 15 Gerät 15 Bedienelemente 15 Vor dem ersten Gebrauch 15 Erste Inbetriebnahme vornehmen 15 Allgemeine Hinweise 15 Zubehör 15 Grundlegende Bedienung 16 Getränk zubereiten 16 Reinigen und Pflegen 16 Geschirrspülertauglichkeit 16 Gerät reinigen 16 Gerät entkalken 16 Störungen beheben 17 Funktionsstörungen 17 Hinweise im Anzeigefeld 19 Ergebnisproblem 20 Entsorgen 21 Altgerät entsorgen 21 Kundendienst 21 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD) 21 Garantiebedingungen 21 Technische Daten 24

Sicherheit Beachten Sie die Informationen zum Thema Sicherheit, um Ihr Gerät sicher gebrauchen zu können. Allgemeine Hinweise Hier finden Sie allgemeine Informationen zu dieser Anleitung. ¡ Lesen Sie diese Anleitung sorgfältig. Nur dann können Sie das Gerät sicher und effizient verwenden. ¡ Diese Anleitung richtet sich an den Benutzer des Geräts. ¡ Beachten Sie die Sicherheitshinweise und die Warnhinweise. ¡ Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf. ¡ Prüfen Sie das Gerät nach dem Auspacken. Schließen Sie das Gerät bei einem Transportschaden nicht an. Bestimmungsgemäßer Gebrauch Um das Gerät sicher und richtig zu benutzen, beachten Sie die Hinweise zum bestimmungsgemäßen Gebrauch. Verwenden Sie das Gerät nur: ¡ gemäß dieser Gebrauchsanleitung. ¡ um Heißgetränke zuzubereiten. ¡ im privaten Haushalt und in geschlossenen Räumen des häuslichen Umfelds. ¡ bis zu einer Höhe von 2000 m über dem Meeresspiegel. Einschränkung des Nutzerkreises Vermeiden Sie Risiken für Kinder und gefährdete Personen. Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. 11

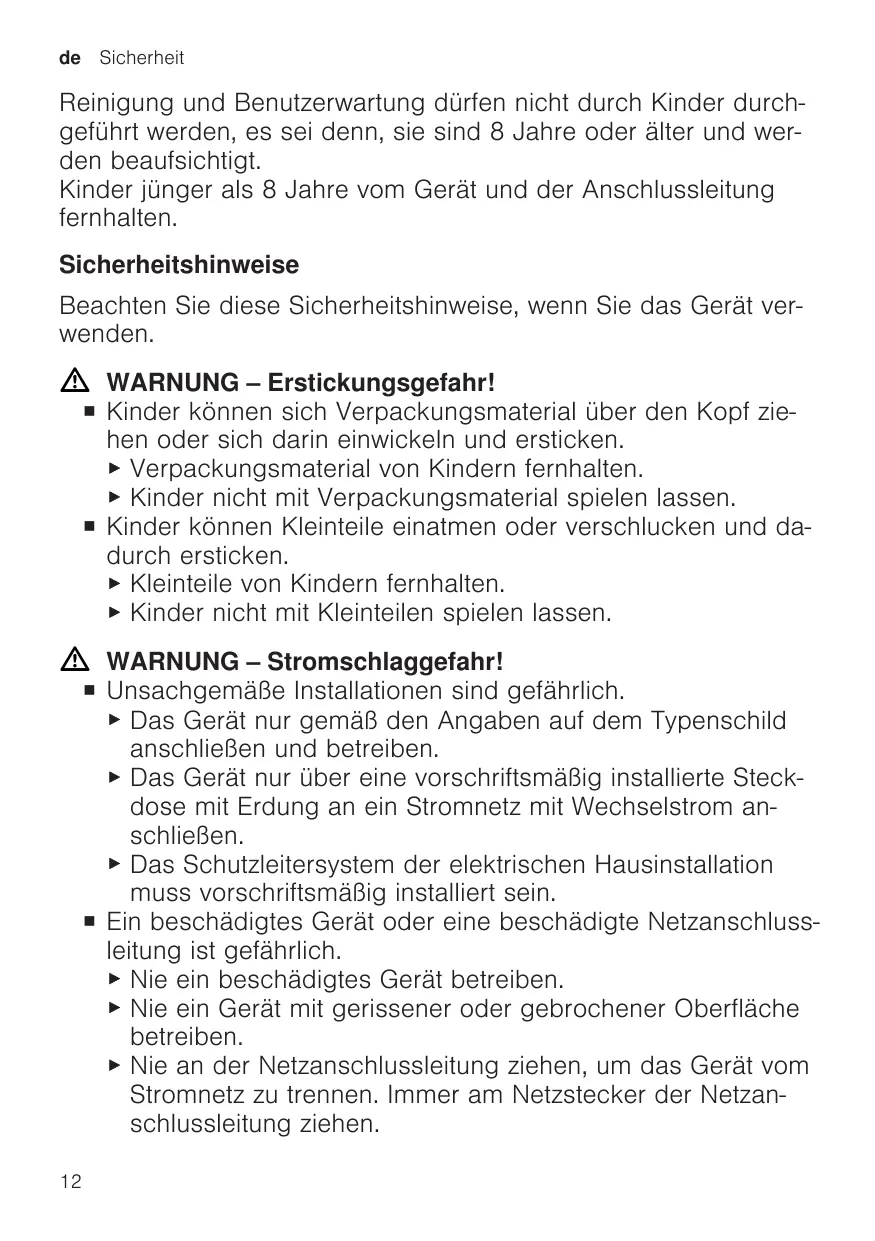

Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt. Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten. Sicherheitshinweise Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät verwenden. WARNUNG ‒ Erstickungsgefahr! ¡ Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken. ▶ Verpackungsmaterial von Kindern fernhalten. ▶ Kinder nicht mit Verpackungsmaterial spielen lassen. ¡ Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken. ▶ Kleinteile von Kindern fernhalten. ▶ Kinder nicht mit Kleinteilen spielen lassen. WARNUNG ‒ Stromschlaggefahr! ¡ Unsachgemäße Installationen sind gefährlich. ▶ Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betreiben. ▶ Das Gerät nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen. ▶ Das Schutzleitersystem der elektrischen Hausinstallation muss vorschriftsmäßig installiert sein. ¡ Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich. ▶ Nie ein beschädigtes Gerät betreiben. ▶ Nie ein Gerät mit gerissener oder gebrochener Oberfläche betreiben. ▶ Nie an der Netzanschlussleitung ziehen, um das Gerät vom Stromnetz zu trennen. Immer am Netzstecker der Netzanschlussleitung ziehen. 12

▶ Wenn das Gerät oder die Netzanschlussleitung beschädigt ist, sofort den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten. ▶ "Den Kundendienst rufen." → Seite 21 ▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen. ¡ Unsachgemäße Reparaturen sind gefährlich. ▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen. ▶ Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden. ▶ Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. ¡ Eindringende Feuchtigkeit kann einen Stromschlag verursachen. ▶ Nie das Gerät oder die Netzanschlussleitung in Wasser tauchen. ▶ Auf die Gerätesteckverbindung darf keine Flüssigkeit überlaufen. ▶ Das Gerät nur in geschlossenen Räumen verwenden. ▶ Nie das Gerät großer Hitze und Nässe aussetzen. ▶ Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen. WARNUNG ‒ Brandgefahr! ¡ Das Gerät wird heiß. ▶ Das Gerät ausreichend belüften. ▶ Nie das Gerät in einem Schrank betreiben. ▶ Das Gerät während des Betriebs stets beaufsichtigen. ¡ Eine verlängerte Netzanschlussleitung und nicht zugelassene Adapter zu verwenden, ist gefährlich. ▶ Keine Verlängerungskabel oder Mehrfachsteckdosenleisten verwenden. ▶ Wenn die Netzanschlussleitung zu kurz ist, den Kundendienst kontaktieren. 13

▶ Nur vom Hersteller zugelassene Adapter verwenden. WARNUNG ‒ Verbrennungsgefahr! Einige Geräteteile werden sehr heiß. ▶ Nie das Brühsystem während des Betriebs öffnen. ▶ Nie eine beschädigte T DISC benutzen. ▶ Nie eine Getränke T DISC mehrmals benutzen. ▶ Nie die heißen Geräteteile berühren. ▶ Die heißen Geräteteile vor dem Berühren abkühlen lassen. WARNUNG ‒ Verbrühungsgefahr! Frisch zubereitete Getränke sind sehr heiß. ▶ Die Getränke bei Bedarf abkühlen lassen. ▶ Den Hautkontakt mit austretenden Flüssigkeiten und Dämpfen vermeiden. WARNUNG ‒ Verletzungsgefahr! Eine Fehlanwendung des Geräts kann den Benutzer gefährden. ▶ Das Gerät nur bestimmungsgemäß verwenden. WARNUNG ‒ Gefahr durch Magnetismus! Das Gerät enthält Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beeinflussen. ▶ Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten. ▶ Den Mindestabstand von 10 cm auch zum entnommenen Wassertank einhalten. WARNUNG ‒ Gefahr von Gesundheitsschäden! Verschmutzungen am Gerät können die Gesundheit gefährden. ▶ Die Reinigungshinweise zum Gerät beachten.

¡ Getränkebezug starten, stoppen und verlängern. ¡ Service-Programm starten. Wassertank füllen. Status anzeigen. Gerät entkalken.

Kennenlernen Ke nne nle rne n

Lernen Sie die Bestandteile Ihres Geräts kennen. Ke nne nle rne n

Gerät Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts. Hinweis: Je nach Gerätetyp sind Abweichungen in den Farben und Einzelheiten möglich. → Abb. 1

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Schwimmer Markierung calc

Vor dem ersten Gebrauch Vor de m e rs te n Ge bra uc h

Reinigen Sie das Gerät und die Einzelteile. Vor de m e rs te n Ge bra uc h

Erste Inbetriebnahme vornehmen

Folgen Sie der Bildanleitung am Anfang dieser Anleitung. → Abb. 2 - 14

Beachten Sie die Hinweise, um Ihr Gerät optimal nutzen zu können. Hinweis: Das Gerät ist ab Werk mit den Standardeinstellungen für den optimalen Betrieb programmiert.

T DISC-Träger Verschluss Brühsystem Bedienfeld Aufbewahrungsfach

Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt. Hier erhalten Sie einen Überblick über das Zubehör Ihres Geräts. Hinweis: Bosch ist der Hersteller des TASSIMO Geräts. Deshalb kann Bosch keine Liefergarantie für die TASSIMO T DISCs übernehmen. Zube hör

Kurzanleitung Reinigen / Entkalken Service T DISC Auffangbehälter Tassenpodest Tropfgitter

Bedienelemente Hier finden Sie eine Übersicht der Symbole Ihres Geräts. ¡ Gerät aktivieren.

Zubehör Entkalkungstabletten

Bestellnummer / Webshop TCZ6004 / 00311909 www.tassimo.com 15

de Grundlegende Bedienung

Service T DISC Bestellnummer / Webshop www.bosch-home.com 17001491 www.bosch-home.com

Grundlegende Bedienung Grundle ge nde Be die nung

Hier erfahren Sie das Wesentliche zur Bedienung Ihres Geräts.

ACHTUNG! Einige Bauteile sind temperaturempfindlich und können bei der Reinigung im Geschirrspüler beschädigt werden. ▶ Die Gebrauchsanleitung des Geschirrspülers beachten. ▶ Nur geeignete Bauteile im Geschirrspüler reinigen. ▶ Nur Programme verwenden, die das Wasser nicht über 60 °C erhitzen.

Grundle ge nde Be die nung

Getränk zubereiten Erfahren Sie, wie Sie sich ein Getränk Ihrer Wahl zubereiten. Folgen Sie der Bildanleitung am Anfang dieser Anleitung. Tipps ¡ Füllen Sie den Wassertank täglich mit frischem, kaltem Wasser ohne Kohlensäure. ¡ Verwenden Sie kein chemisch entkalktes Wasser. ¡ Um den Bezug vorzeitig zu beendrücken. den, kurz auf → Abb. 15 - 27

Reinigen und Pflegen Re inige n und Pfle ge n

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig. Re inige n und Pfle ge n

Geschirrspülertauglichkeit Erfahren Sie, welche Bauteile im Geschirrspüler gereinigt werden können.

Für den Geschirrspüler geeignet ¡ T DISC-Träger ¡ T DISC-Stanzvorrichtung ¡ Tropfgitter ¡ Auffangbehälter Nicht für den Geschirrspüler geeignet ¡ Wassertank

¡ Service T DISC Gerät reinigen Folgen Sie der Bildanleitung am Anfang dieser Anleitung. → Abb. 28 - 43

Gerät entkalken Wenn leuchtet, führen Sie das Entkalkungsprogramm durch. Folgen Sie der Bildanleitung am Anfang dieser Anleitung. ACHTUNG! Unsachgemäße oder nicht rechtzeitig erfolgte Entkalkung kann das Gerät beschädigen. ▶ Den Entkalkungsvorgang nach Anweisung sofort durchführen. ▶ Keine Entkalkungsmittel mit Phosphorsäure verwenden. → Abb.

Störungen beheben Störunge n be he be n

Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten. Störunge n be he be n

WARNUNG Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. ▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen. ▶ Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden. ▶ Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Funktionsstörungen Störung Gerät funktioniert nicht. LEDs leuchten nicht.

Ursache Störungsbehebung Gerät hat keine Stromversor- ▶ Prüfen Sie, ob das Gerät an die gung. Stromversorgung angeschlossen ist.

Brühvorgang startet, Getränk wird nicht ausgegeben.

Wassertank ist falsch einge- 1. Setzen Sie den Wassertank richtig setzt. ein. 2. Drücken Sie den Wassertank bis zum Anschlag in das Gerät. Wassertank wurde während ▶ Starten Sie den Reinigungsvorgang mit der T DISC. des Brühvorgangs entnom→ "Erste Inbetriebnahme vornehmen oder im System ist Luft. men", Seite 15 Schwimmer im Wassertank hängt fest.

1. Entnehmen Sie den Wassertank. 2. Entkalken Sie das Gerät.

→ "Gerät entkalken", Seite 16

3. Greifen Sie in den Wassertank und

bewegen Sie den Schwimmer auf und ab.

Brühvorgang startet nicht. Statusanzeige leuchtet rot.

T DISC ist nicht eingelegt.

▶ Prüfen Sie, ob die T DISC eingelegt

Strichcode der T DISC wird nicht erkannt.

▶ Säubern Sie das T DISC-Lesefens-

ter mit einem weichen, feuchten Tuch.

▶ Streichen Sie die Folie der T DISC

▶ Verwenden Sie eine neue T DISC.

de Störungen beheben

Störung Brühvorgang startet nicht. Statusanzeige leuchtet rot.

Störungsbehebung ▶ Besteht das Problem weiterhin, kontaktieren Sie die TASSIMO Infoline.

Brühsystem ist nicht richtig geschlossen.

1. Reinigen Sie das Brühsystem mit ei-

nem weichen, feuchten Tuch, vor allem im Bereich des Verschlusses. 2. Schließen Sie das Brühsystem.

Gerät war beim Einlegen der ▶ Schließen Sie das Gerät an die Stromversorgung an, bevor Sie die T DISC nicht an die StromT DISC einlegen. versorgung angeschlossen. Brühsystem lässt sich nicht schließen.

Stanzvorrichtung oder T DISC-Träger ist nicht richtig eingesetzt.

1. Drücken Sie die Stanzvorrichtung

mit beiden Daumen in die Halterung, bis sie hörbar einrastet. 2. Kontrollieren Sie die Position des T DISC-Trägers.

T DISC ist nicht richtig einge- 1. Legen Sie die T DISC mit der belegt. druckten Seite nach unten ein. 2. Prüfen Sie, ob die Lasche der T DISC in der Aussparung liegt. T DISC ist beschädigt.

▶ Verwenden Sie eine neue T DISC.

Brühsystem ist verschmutzt. 1. Reinigen Sie das Brühsystem mit einem weichen, feuchten Tuch, vor allem im Bereich des Verschlusses. 2. Schließen Sie das Brühsystem.

Brühsystem lässt sich nicht öffnen.

Verschluss rastet nicht ein.

▶ Drücken Sie den Verschluss nach

Brühsystem ist verriegelt.

▶ Öffnen Sie das Brühsystem erst,

unten, bis er hörbar einrastet.

wenn die Statusanzeige permanent leuchtet.

1. Ziehen Sie den Netzstecker. 2. Bleibt das Brühsystem weiterhin

verriegelt, kontaktieren Sie die TASSIMO Infoline.

Störung Aus dem Brühsystem tropft Wasser.

Ursache T DISC ist beschädigt, undicht oder nicht richtig gestanzt.

Störungsbehebung ▶ Verwenden Sie eine neue T DISC. ▶ Verwenden Sie T DISCs nur einmal. 1. Warten Sie, bis der Brühvorgang

beendet ist und das Gerät abgekühlt ist. 2. Entfernen Sie die T DISC. 3. Reinigen Sie das Brühsystem. → "Gerät reinigen", Seite 16 Stanzvorrichtung ist nicht richtig eingesetzt.

▶ Drücken Sie die Stanzvorrichtung

mit beiden Daumen in die Halterung, bis sie hörbar einrastet.

Unter dem Tassenpodest be- Technisch bedingt hat sich ▶ Entfernen Sie überschüssiges Wasfindet sich Wasser. Kondensationswasser gebilser mit einem weichen Tuch. det.

Hinweise im Anzeigefeld Störung Keine LED leuchtet.

Ursache Gerät ist im Ruhemodus.

Störungsbehebung ▶ Drücken Sie auf .

Spannung in der Hausanlage ist falsch.

1. Ziehen Sie den Netzstecker aus

2. Wenn das Problem über einen län-

geren Zeitraum besteht, lassen Sie die Hausanlage von einem Fachmann prüfen.

Wassertank ist nicht ausreichend gefüllt.

LED leuchtet, obwohl sich Schwimmer im Wassertank hängt fest. genug Wasser im Wassertank befindet.

1. Füllen Sie den Wassertank bis zur

Markierung mit frischem, kaltem Wasser. 2. Setzen Sie den Wassertank ein. 1. Entkalken Sie das Gerät.

→ "Gerät entkalken", Seite 16

2. Greifen Sie in den Wassertank und

bewegen Sie den Schwimmer auf und ab.

Wassertank ist falsch einge- 1. Setzen Sie den Wassertank richtig setzt. ein. 2. Drücken Sie den Wassertank bis zum Anschlag in das Gerät. LED

▶ Entkalken Sie das Gerät.

→ "Gerät entkalken", Seite 16 19

de Störungen beheben

LED leuchtet, obwohl entkalktes Wasser verwendet wurde. LED und LED leuchten gleichzeitig und kein Brühvorgang ist möglich. LED und blinken gleichzeitig.

Ursache Gerät ist stark verkalkt.

Störungsbehebung ▶ Entkalken Sie das Gerät. → "Gerät entkalken", Seite 16

Entkalktes Wasser enthält noch geringe Mengen an Kalk. Gerät hat eine Störung.

▶ Entkalken Sie das Gerät.

→ "Gerät entkalken", Seite 16

1. Ziehen Sie den Netzstecker. 2. Kontaktieren Sie die TASSIMO Info-

Entkalkungsvorgang läuft.

▶ Warten Sie, bis der Entkalkungsvor-

Ursache Getränkeauslauf ist verschmutzt.

Störungsbehebung ▶ Reinigen Sie den Getränkeauslauf. → "Reinigen und Pflegen", Seite 16

gang abgeschlossen ist.

Ergebnisproblem Störung Crema hat sich verschlechtert.

▶ Reinigen Sie das Brühsystem mit

der T DISC. → "Reinigen und Pflegen", Seite 16

▶ Entkalken Sie das Gerät.

Getränkevolumen hat sich verändert.

▶ Entkalken Sie das Gerät.

Getränkevolumen hat sich verringert. Getränkebezug stoppt.

Wassertank ist nicht ausreichend gefüllt.

1. Füllen Sie den Wassertank bis zur

→ "Gerät entkalken", Seite 16 → "Gerät entkalken", Seite 16

Markierung mit frischem, kaltem Wasser. gedrückt, bis die ge2. Halten Sie wünschte Füllmenge erreicht ist.

Entsorgen Ents orge n

Erfahren Sie hier, wie Sie Altgeräte richtig entsorgen. Ents orge n

Altgerät entsorgen Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden. 1. Den Netzstecker der Netzanschlussleitung ziehen. 2. Die Netzanschlussleitung durchtrennen. 3. Das Gerät umweltgerecht entsorgen. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Viele Probleme können Sie durch die Information zur Störungsbehebung in dieser Anleitung oder auf unserer Webseite selbst beheben. Falls dies nicht der Fall ist, wenden Sie sich an unseren Kundendienst. Wir finden immer eine passende Lösung. Wir stellen sicher, dass Ihr Gerät mit Original-Ersatzteilen von geschultem Kundendienstpersonal im Garantiefall und nach Ablauf der Herstellergarantie repariert wird. Detaillierte Informationen über die Garantiezeit und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Webseite. Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts. Die Kontaktdaten des Kundendiensts finden Sie im Kundendienstverzeichnis am Ende der Anleitung oder auf unserer Webseite.

Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Wenn Sie Fragen haben, eine Störung am Gerät nicht selbst beheben können oder das Gerät repariert werden muss, wenden Sie sich an unseren Kundendienst. Kunde ndie ns t

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

Garantiebedingungen Sie haben für Ihr Gerät Anspruch auf Garantie gemäß nachfolgender Bedingungen. Für dieses Gerät gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen des Landes, in dem das Gerät gekauft wurde. Sie können die Garantiebedingungen jederzeit über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben oder direkt bei unserer Landesvertretung anfordern. Die Garantiebedingungen für Deutschland finden Sie am Ende des deutschen Sprachteils. Die Adressen finden Sie auf den letzten Seiten dieses 21

Hefts. Darüber hinaus sind die Garantiebedingungen auch im Internet unter der genannten Web-Adresse hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich.

Technische Daten Te c hnis c he Da te n

Zahlen und Fakten zu Ihrem Gerät finden Sie hier. Te c hnis c he Da te n

Spannung Frequenz Anschlusswert
