HIB 90 TVK ARSC - HIB 90 TVK ARSC - Dunstabzugshaube VALBERG - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	VALBERG
Modell	HIB 90 TVK ARSC
Breite	90 cm
Versorgungsspannung	220-240 V ~ 50 Hz
Maximale Beleuchtungsleistung	1,5 W (LED)
Anzahl Geschwindigkeiten	3 Geschwindigkeiten + Boost-Modus
Betriebsmodi	Abluftbetrieb oder Umluftbetrieb mit Aktivkohlefilter
Luftstrom (min)	399,6 m³/h
Luftstrom (max. normal)	572,4 m³/h
Luftstrom (Boost)	604,4 m³/h
Geräuschpegel (min - max)	62 dB - 69 dB
Energieeffizienzklasse	D
Jährlicher Energieverbrauch	95,7 kWh/Jahr
Fluiddynamische Effizienz	14,2 (Klasse D)
Lichtausbeute	15,1 (Klasse D)
Fettabscheidegrad	75% (Klasse C)
Fettfilter	Metall, monatliche Reinigung
Aktivkohlefilter	Jährlicher Wechsel (Umluftbetrieb)
Mindestabstand Gasherd	750 mm
Mindestabstand Elektroherd	650 mm
Garantie	2 Jahre

Häufig gestellte Fragen - HIB 90 TVK ARSC - HIB 90 TVK ARSC VALBERG

Welcher Abstand zwischen Dunstabzugshaube und Kochfeld muss eingehalten werden?

Bei einem Gasherd beträgt der Mindestabstand 750 mm. Bei einem Elektroherd beträgt er 650 mm.

Wie reinige ich den Fettfilter?

Der Metallfettfilter muss monatlich mit einem Haushaltsreiniger gereinigt werden. Verwenden Sie ein weiches Tuch, keinen Metallschwamm.

Wann muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter muss mindestens einmal jährlich ausgewechselt werden, je nach Nutzungshäufigkeit, und nur im Umluftbetrieb.

Was tun, wenn die Dunstabzugshaube gar nicht angeht?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und ob die Glühbirne durchgebrannt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Reparaturdienst.

Wie ersetze ich die LED-Lampe?

Schalten Sie die Haube aus und ziehen Sie den Netzstecker. Drücken Sie die alte LED-Lampe nach außen und ersetzen Sie sie durch eine Lampe des gleichen Typs und gleicher Leistung (max. 1,5 W).

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Abluftrohr verwenden?

Ja, der Umluftbetrieb erfordert kein Abluftrohr. Es müssen Aktivkohlefilter installiert werden, die die Gerüche filtern, bevor die Luft in den Raum zurückgeleitet wird.

Welche Energieeffizienzklasse hat diese Dunstabzugshaube?

Die Energieeffizienzklasse ist D mit einem jährlichen Verbrauch von 95,7 kWh/Jahr.

Der Ventilator macht ungewöhnliche Geräusche, was tun?

Überprüfen Sie, ob die Lüfterflächen blockiert oder beschädigt sind. Stellen Sie sicher, dass das Gerät richtig befestigt ist. Wenn das Geräusch anhält, lassen Sie es von einem Fachmann reparieren.

Welche Werkzeuge werden für die Installation benötigt?

Für die Installation werden ein Schraubendreher, für die Decke geeignete Schrauben und Dübel (Holz oder Zement), ein Abluftschlauch (Durchmesser 150 mm) für den Abluftbetrieb und Schlüssel für M5-Schrauben benötigt.

Wie stelle ich die Höhe des Kamins ein?

Die Teleskopwinkelstücke müssen sich um mindestens 100 mm überlappen. Befestigen Sie den oberen Kamin, dann stellen Sie den unteren Kamin ein, indem Sie ihn verschieben, bis er auf dem Gehäuse aufliegt.

BEDIENUNGSANLEITUNG HIB 90 TVK ARSC - HIB 90 TVK ARSC VALBERG

Für dieses Produkt wird ab dem Verkaufsdatum* eine Garantie von 2 Jahren für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.

GARANTIEBEDINGUNGEN

BEDIENUNGSANLEITUNG 30

Danke, dass Sie sich für dieses VALBERG-Produkt entschieden haben.

Die von ELECTRO DEPOT ausgewählten, getesteten und empfohlenen Produkte der Marke VALBERG bieten Ihnen einen einfachen Gebrauch, zuverlässige Leistung und einwandfreie Qualität.

Dieses Gerät wird Ihnen bei jeder Benutzung viel Freude bereiten.

Willkommen bei ELECTRO DEPOT.

Besuchen

Sie

unsere

Website:

www.electrodepot.be

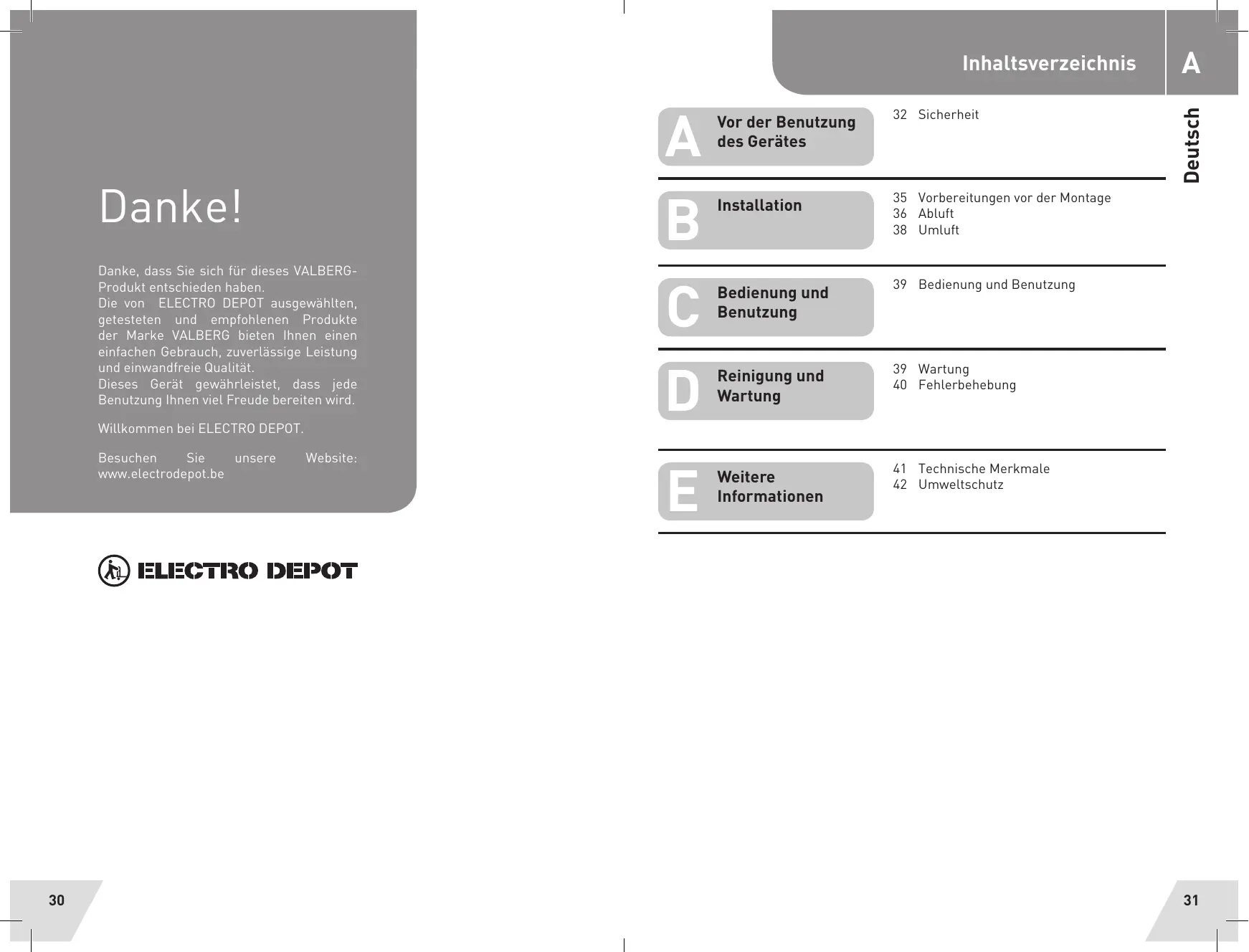

Vor der Benutzung des Gerätes

32 Sicherheit

Installation

35 Vorbereitungen vor der Montage

36 Abluft

38 Umluft

Bedienung und Benutzung

39 Bedienung und Benutzung

Reinigung und Wartung

39 Wartung

40 Fehlerbehebung

Weitere Informationen

41 Technische Merkmale

42 Umweltschutz

ELECTRO DEPOT

D

Sicherheit

• Diese Bedienungsanleitung wurde zu Ihrer Sicherheit entwickelt. Lesen Sie sie vor der Montage aufmerksam durch und bewahren Sie sie zum Nachlesen auf.
• Alle Montagearbeiten müssen von einem qualifizierten Elektriker oder von Fachleuten durchgeführt werden.
• Dieses Gerät muss korrekt und unter strikter Einhaltung der Anleitungen des Herstellers von einer Person installiert werden, die über die erforderlichen Qualifikationen verfügt. Die zugänglichen Teile können während des Betriebs sehr heiß werden.
• Kleine Kinder müssen ferngehalten werden. Berühren Sie das Gerät nicht.
• Machen Sie kein Feuer unter der Dunstabzugshaube.
• Der Hersteller empfiehlt nachdrücklich, das Gerät außer Reichweite von Babys und kleinen Kindern zu halten.
• Dieses Gerät kann von Kindern ab 8 Jahren und

von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen, denen es an Erfahrung und Kenntnis mangelt, benutzt werden, sofern sie ordnungsgemäß beaufsichtigt werden oder in die sichere Benutzung des Gerätes eingewiesen wurden und die Gefahren verstehen. Kinder dürfen nicht mit diesem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern durchgeführt werden, es sei denn, sie sind über acht Jahre alt und werden beaufsichtigt.

• Achten Sie darauf, dass sich das Gerät und sein Netzkabel außer Reichweite von Kindern unter 8 Jahren befinden.
• Eine Trennvorrichtung muss gemäß den geltenden Verdrahtungsvorschriften in die Festverdrahtung integriert sein. Die Festverdrahtung muss mit einem allpoligen Trennschalter mit einem Kontaktabstand von mindestens 3 mm ausgestattet sein.
• Untersuchen Sie regel-

mäßig den Stecker und das Netzkabel, um sicherzustellen, dass sie nicht beschädigt sind. Sollte das Netzkabel beschädigt sein, muss es vom Hersteller, seinem Kundenservice oder einer ähnlich qualifizierten Person repariert werden, um jegliche Gefahr zu vermeiden.

• Achten Sie darauf, dass die elektrischen Kabel nicht die heißen Teile des Gerätes berühren.
• Achten Sie darauf, dass das Kabel nicht unter oder im Gerät eingeklemmt ist und schützen Sie es vor Beschädigungen. Installieren Sie das Gerät nicht im Freien, in einer feuchten Umgebung oder an einer Stelle, an der Wasserlecks entstehen können, zum Beispiel unter oder in der Höhe eines Spülbeckens. Falls das Gerät nass wird, setzen Sie es an der Luft trocknen.
• Benutzen Sie keine brennbaren Sprays in der Nähe des Gerätes.
• Entsorgen Sie die Verpackung auf ordnungsgemäße Weise.
• Benutzen Sie keine brenn-

baren Sprays in der Nähe des Gerätes.

• Wir empfehlen zudem, bei der Benutzung und Reinigung äußerste Vorsicht walten zu lassen. Lesen Sie aufmerksam die Abschnitte zur Reinigung und Wartung dieses Gerätes.
• Es darf kein Dampfreiniger verwendet werden.
• Das Gerät ist nicht dazu vorgesehen, mit einer externen Zeitschaltuhr oder einem separaten Fernbedienungssystem benutzt zu werden.
• Dieses Gerät ist ausschließlich für den Gebrauch im Haushalt vorgesehen.
• Warnhinweis: Ziehen Sie die örtlichen Gesetze über Rauchabzüge zurate. Schließen Sie die Abzugshaube nicht an eine Warmluft-, Entlüftungs- oder Rauchgasleitung an. Achten Sie darauf, dass die Belüftung im Zimmer ausreichend ist und den örtlichen Vorschriften entspricht. Vergewissern Sie sich, dass die maximale Abluftmenge des Gerätes im Zimmer nicht 4 Pa [0,04 mbar] überschreitet. Das Zimmer muss ausrei

chend belüftet sein, wenn eine Dunstabzugshaube gleichzeitig mit Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, benutzt wird. Die Luft darf nicht in eine Abgasabzugsleitung von Geräten, die mit Gas oder anderen Brennstoffen befeuert werden, ausgestoßen werden. Die Abluft-Vorschriften müssen befolgt werden.

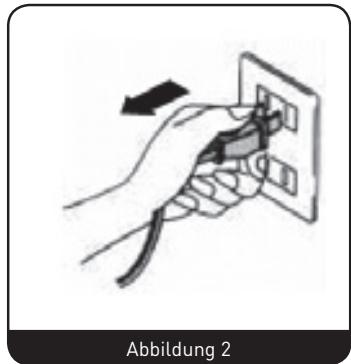

• Warnhinweis: Vor dem Anschließen der Abzugshaube: Schalten Sie die Steckdose aus und vergewissern Sie sich, dass die Netzspannung und -frequenz mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
• Warnhinweis: Die Abzugshaube kann sich bei elektrostatischen Entladungen (zum Beispiel durch einen Blitzeinschlag) ausschalten. Die Abzugshaube wird dadurch nicht beschädigt. Ziehen Sie den Stecker der Abzugshaube aus der Steckdose, verbinden Sie ihn nach einer Minute wieder mit der Steckdose. Um der Gefahr eines Brandes vorzubeugen, reinigen Sie regelmäßig den metal-

lischen Filter. Beaufsichtigen und kontrollieren Sie des Weiteren gewissenhaft Kochgeschirr, das heißes Öl enthält.

• Benutzen Sie die Abzugshaube nicht, wenn sie Beschädigungen aufweist oder Fehlfunktionen auftreten. Wenden Sie sich an den Kundendienst.
• Unter diesem Gerät dürfen keine Speisen flambiert werden.
• Halten Sie bei der Montage des Gerätes unbedingt die folgenden Abstände zwischen der Oberseite der Kochplatte oder dem Herd und der niedrigsten Stelle der Dunstabzugshaube ein:
• Gaskochplatte: 750 mm
• Elektrische Kochplatte: 650 mm

WARNHINWEIS:

• Wenn die Reinigung nicht gemäß der Anleitungen durchgeführt wird, besteht Brand- und Stromschlaggefahr.

Um mehr über Montage, Reinigung und Auswechseln der Glühlampe zu erfahren, lesen Sie bitte den nachstehenden Abschnitt in dieser Bedienungsanleitung.

Vorbereitungen vor der Montage

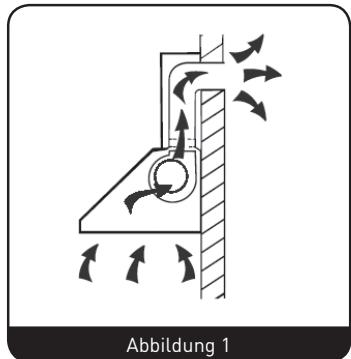

A. Wenn ein Abzug nach draußen vorhanden ist, kann Ihre Dunstabzugshaube daran angeschlossen werden. Wie nachfolgend gezeigt, über einen Abluftkanal (nicht brennbares Material oder ein flexibler, emaillierter Aluminiumschlauch mit einem Innendurchmesser von 150 mm ) (Abbildung 1) B. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie es installieren. (Abbildung 2) C. Die Dunstabzugshaube muss mit einem Abstand von 70 cm über der Kochfläche angebracht werden, um eine optimale Wirkung zu gewährleisten. (Abbildung 3)

D

Abluft

Achtung! Beachten Sie die Warnhinweise zur Benutzung des Gerätes im Abluftmodus in dieser Bedienungsanleitung.

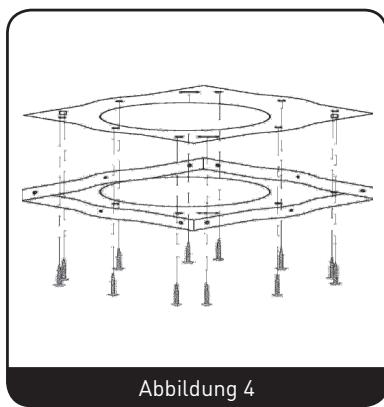

1. Halten Sie die Befestigungslatte an die Zimmerdecke und markieren Sie die Position der Schraublöcher. Die Befestigungslatte muss fest an der Zimmerdecke befestigt werden. (Abbildung 4)
2. 11 ST6 Schrauben (40 mm) für eine Holzdecke
3. 8 Spreizdübel für eine Zementdecke
4. Montieren Sie die Winkelstangen auf der Befestigungslatte mit acht M5 Schrauben. (Abbildung 5)
5. Verlängern Sie die Winkelstangen auf die erforderliche Länge, befestigen Sie diese dann mit sechzehn M5 Schrauben und Muttern und mit den metallischen Unterlegscheiben. (Abbildung 5)

WICHTIG:

• Die Winkelstangen müssen sich um MINDESTENS 100 mm überschneiden.

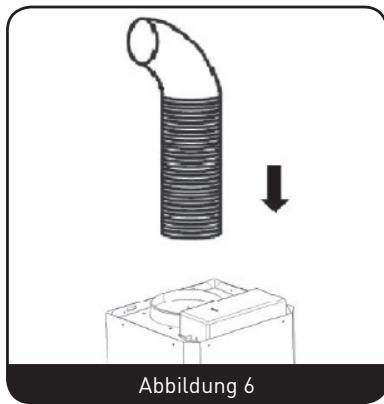

• Wenn Ihre Dunstabzugshaube im Abluftmodus benutzt werden soll, müssen Sie an diesem Punkt das Abzugsrohr am Deckenadapter anschließen. (Abbildung 6)

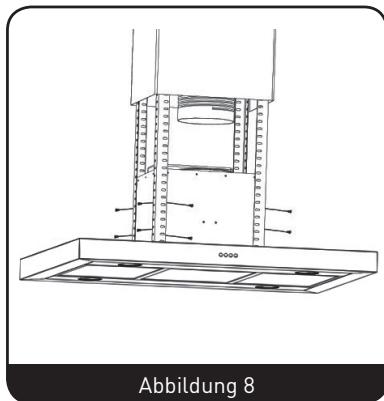

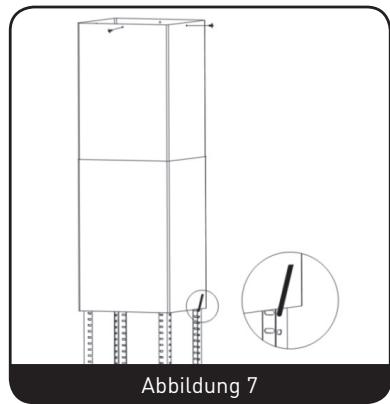

• Befestigen Sie die obere Esse mit vier gewindeformenden Schrauben. Stecken Sie die untere Esse auf die Winkelstangen und heben Sie sie an, bis sie sich direkt unter der oberen Esse befindet. (Abbildung 7)

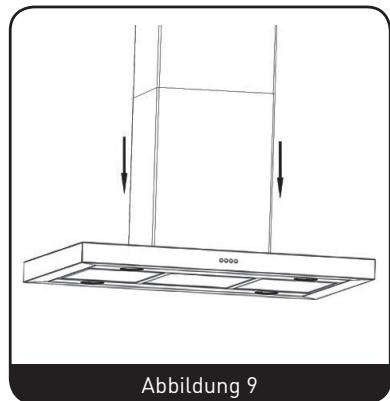

• Heben Sie das Gehäuse der Dunstabzugshaube an und stecken Sie es zwischen die Winkelstangen. Befestigen Sie es dann mit sechzehn M5 Schrauben. (Abbildung 8)

WICHTIG:

• Diese Montageschrift MUSS von zwei Personen durchgeführt werden. Die sechzehn M5 Schrauben MÜSSEN fest angezogen sein.
• Wenn ihre Dunstabzugshaube im Abluftmodus benutzt werden soll, befestigen Sie das Abzugsrohr an der Decke. (Abbildung 9)
• Der elektrische Anschluss muss mit den elektrischen Anforderungen übereinstimmen, die auf dem Typenschild in der Dunstabzugshaube angegeben sind. Das Gerät muss nun korrekt mit der Stromversorgung verbunden sein.
• Prüfen Sie, ob das Gerät normal funktioniert, indem Sie jede Gebläsestufe aktivieren und die Lampen ein-/ausschalten.
• Entfernen Sie den Aufhängehaken, schieben Sie dann die untere Esse nach unten, bis sie am Gehäuse der Dunstabzugshaube anliegt.
• Reinigen Sie die Edelstahlteile des Gerätes mit einer Politur und einem speziellen Edelstahlreiniger.
• Wenn Sie das Gerät im Umluftmodus benutzen, müssen Sie nun den Aktivkohlefilter einsetzen.

Umluft

ANMERKUNG:

Wenn Sie keinen Abzug nach draußen besitzen, ist das Abzugsrohr nicht erforderlich und die Montage erfolgt ähnlich wie in dem Abschnitt „Montage (Abluft)“ beschrieben. (Abbildung 10)

Abbildung 10

Die Aktivkohlefilter können zum Filtern von Gerüchen benutzt werden. Zur Installation der Aktivkohlefilter muss zunächst der Fettfilter gelöst werden. Drücken Sie auf die Verriegelung und ziehen Sie diese nach hinten. (Abbildung 11)

Abbildung 11

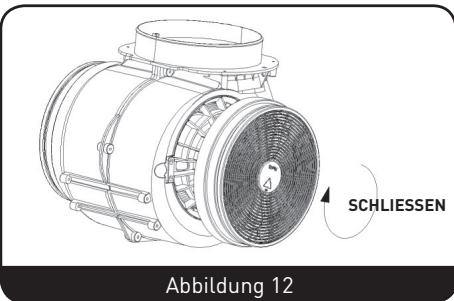

Setzen Sie einen Aktivkohlefilter in das Gerät ein und drehen Sie ihn im Uhrzeigersinn. Wiederholen Sie die Schritte auf der anderen Seite. (Abbildung 12)

ANMERKUNG:

Achten Sie darauf, dass der Filter sicher befestigt ist. Sonst könnte er sich lösen, was zu gefährlichen Situationen führen kann. Wenn die Aktivkohlefilter eingesetzt sind, ist die Absaugwirkung schwächer.

Bedienung und Benutzung

ANMERKUNG:

Die Dunstabzugshaube ist an jeder Seite mit einem Bedienfeld ausgestattet.

Stopp-Taste

Ein-/Ausschalten des Gebläses

Taste für die niedrige Gebläsestufe

Dient zur Belüftung der Küche. Geeignet für Kochmethoden, bei denen nicht viel Dampf erzeugt wird.

Taste für die mittlere Gebläsestufe

Die Gebläsegeschwindigkeit ist ideal für reguläre Kochmethoden.

Taste für die hohe Gebläsestufe

Starke Belüftung, geeignet für Kochmethoden, bei denen viel Dampf oder Rauch erzeugt wird.

Licht-Taste

Wartung

Schalten Sie das Gerät vor der Reinigung aus und ziehen Sie seinen Netzstecker.

Regelmäßige Reinigung

Benutzen Sie ein weiches Tuch, das leicht mit lauwarmer Seifenlauge oder Haushaltsreiniger angefeuchtet ist. Verwenden Sie keine metallischen Schwämme, scheuernden oder chemischen Produkte/Utensilien oder harte Bürsten zum Reinigen des Gerätes.

Monatliche Reinigung des Fettfilters

Der Filter fängt Fett, Rauch und Staub auf, er hat somit ei-

nen direkten Einfluss auf die Leistungsfähigkeit der Dunstabzugshaube. Wenn er nicht gereinigt wird, werden Fettrückstände (leicht entflammbar) ihn verstopfen. Reinigen Sie ihn mit einem Haushaltsreiniger.

AUSSCHLIESSLICH für Geräte, die im Umluftmodus installiert sind (kein Ableiten der Luft nach draußen). Dieser Filter bindet Gerüche und muss mindestens einmal pro Jahr je nach Gebrauchshäufigkeit der Dunstabzugshaube ausgewechselt werden.

AUSSCHLIESSLICH für Geräte, die im Umluftmodus installiert sind (kein Ableiten der Luft nach draußen). Dieser Filter bindet Gerüche und muss mindestens einmal pro Jahr, je nach Gebrauchshäufigkeit der Dunstabzugshaube, ausgewechselt werden.

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

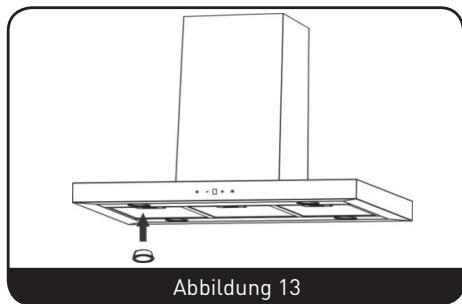

ker aus der Steckdose. 2. Schieben Sie die alte LED-Lampe nach außen. 3. Ersetzen Sie die alte durch eine neue Glühlampe des gleichen Typs und mit gleicher Leistung (max. 1,5 W). (Abbildung 13)

Fehlerbehebung

Probleme	Ursachen	Lösungen
Die Lampe leuch-tet, aber das Ge-blase Funktioniert nicht.	Die Geblüseflügel sind blok-kiert.Der Motor ist defekt.	Schalten Sie das Gerät aus und setzen Sie es nur von einem qualifizierten Techniker reparieren.
Die Lampe und das Geblüse funkti-o-nieren nicht.	Die Glühlampe ist durchge-brannt.Das Netzkabel ist nicht richtig verbunden.	Wechseln Sie die Glühlampe mit einer Glühlampe mit passender Leistung aus.Stecken Sie den Netzstecker korrekt in die Steckdose.
Das Gerät vibriert heftig.	Die Geblüseflügel sind beschä-digit.Der Motor des Geblæses ist nicht richtig befestigt.Das Gerät ist nicht korrekt an der Halterung befestigt.	Schalten Sie das Gerät aus und setzen Sie es nur von einem qualifizierten Techniker reparieren.Schalten Sie das Gerät aus und setzen Sie es nur von einem qualifizierten Techniker reparieren.Hängen Sie das Gerät ab und prüfen Sie, ob die Halterung korrekt montiert ist.
Die Dunstabzugs-haube saugt nicht richtig ab.	Der Abstand zwischen dem Gerät und der Kochfläche ist zu groß.	Stellen Sie den Abstand auf 65 bis 75 cm ein.

Technische Merkmale

Die Informationen in diesem Produkt-Datenblatt werden in der nachfolgend angegebenen Reihenfolge aufgeführt und sind in der Produktbroschüre sowie in allen anderen mitgelieferten Dokumenten enthalten.

	950188
Lieferanten- oder Markenname	VALBERG
Modellkennung des Lieferanten	HIB 90 T VK ARSC
Jährlicher Energieverbrauch (AECAbzugshaube) gemäß Anhang II, Punkt 2, in kWh/Jahr berechnet und auf eine Dezimalstelle gerundet	95,7 kWh/Jahr
Energieeffizienzklasse des Modells	D
Fluddynamische Effizienz (FDEAbzugshaube) auf die erste Dezimalstelle gerundet	14,2
Klasse für die fluiddynamische Effizienz des Modells	D
Beleuchtungseffizienz	15,1
Beleuchtungseffizienzklasse des Modells	D
Fettabscheidegrad	75 %
Klasse für den Fettabscheidegrad des Modells	C
Luftstrom (in m3/h auf die{nachste zuschtgegen Zahl gerundet) bei min- nimaler und maximaler Geschwindigkeit während des normal- len Betriebs, mit Ausnahme des Turbo- oder „Booster“-Modus	Min.: 399,6 m3/h Max.: 572,4 m3/h
Gegebenenfalls Luftstrom (in m3/h auf die{nachste zuschtge- Zahl gerundet) im Turbo- oder „Booster“-Modus:	Qmax: 604,4 m3/h
A-bewertete Luftschallemissionen (in dB auf die{nachste zuschtge- ganze Zahl gerundet), bei minimaler und maximaler verfüg- barer Geschwindigkeit während des normalen Betriebs	62 dB - 69 dB
Gegebenenfalls A-bewertete Luftschallemissionen (in dB auf die{nachste zuschtge- Zahl gerundet) im Turbo- oder „Boos- ter“-Modus
Gegebenenfalls der Energieverbrauch im ausgeschalteten Zustand, (Po), in Watt auf die zweite Dezimalstelle gerundet	0,49 W (Elektroni- scher Druckschal- ter) 0,60 W (Elektroni- scher Berührungs- schalter)
Gegebenenfalls der energieverbrauch im stand-by-modus, (ps), in watt auf die zweite Dezimalstelle gerundet

Umweltschutz

UMWELTSCHUTZRICHTLINIE 2012/19/EU

Alte Elektroprodukte dürfen nicht mit den Haushaltsabfällen entsorgt werden. Recyceln Sie diese Geräte dort, wo Sammelstellen vorhanden sind. Wenden Sie sich an die Gemeinde oder den Händler, um Informationen zum Recycling zu erhalten.

Dieses Gerät trägt die spezielle Markierung gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (WEEE).

Indem Sie dafür sorgen, dass dieses Produkt ordnungsgemäß entsorgt wird, tragen Sie dazu bei, potenzielle negative Auswirkungen auf die Umwelt und die menschliche Gesundheit vorzubeugen, die andernfalls bei unsachgemäßer Entsorgung entstehen würden.

Dieses Symbol am Produkt weist darauf hin, dass dieses Produkt nicht mit den Haushaltsabfällen entsorgt werden darf. Vielmehr muss es einer Recyclingstelle für elektrische und elektronische Geräte zugeführt werden.

Die Entsorgung muss unter Einhaltung der örtlichen Vorschriften über die Entsorgung von Abfällen erfolgen.

Um mehr über die Behandlung, das Sammeln und Recyceln dieses Produktes zu erfahren, wenden Sie sich an Ihre Gemeindeverwaltung, die Müllabfuhr ihrer Gemeinde oder das Geschäft, in dem das Produkt gekauft wurde.
