MANUAL DE USUARIO HIB 90 TVK ARSC - HIB 90 TVK ARSC VALBERG
Este producto está garantizado durante un periodo de dos (2) años a partir de su fecha de compra* contra cualquier defecto de funcionamiento derivado de algún fallo de material o fabricación. Esta garantía no cubre aquellos daños o anomalías que pudieran producirse como consecuencia de una instalación incorrecta, uso inadecuado o del desgaste normal del producto.
*sujeto a la presentación del correspondiente justificante de compra.
Campana extractora
Campana extractora
Campana extractora
Campana extractora
950188 - HIB 90 TVK ARSC
ELECTRO DEPOT
1 route de Vendeville
59155 FACHES-THUMESNIL - France
GUÍA DE UTILIZACIÓN 02
GUÍA DE UTILIZACIÓN 44
¡Gracias!
Le agradecemos que se haya decidido a adquirir este producto de la gama VALBERG.
Los productos de la marca VALBERG han sido seleccionados, aprobados y recomendados por ELECTRO DEPOT, lo cual permite garantizar su utilización simple, rendimiento fiable y calidad irreprochable.
No nos cabe duda de que se sentirá satisfecho cada vez que utilice este aparato.
¡Bienvenidos a ELECTRO DEPOT!
Visite nuestro sitio web: www.electrodepot.fr
ELECTRO DEPOT

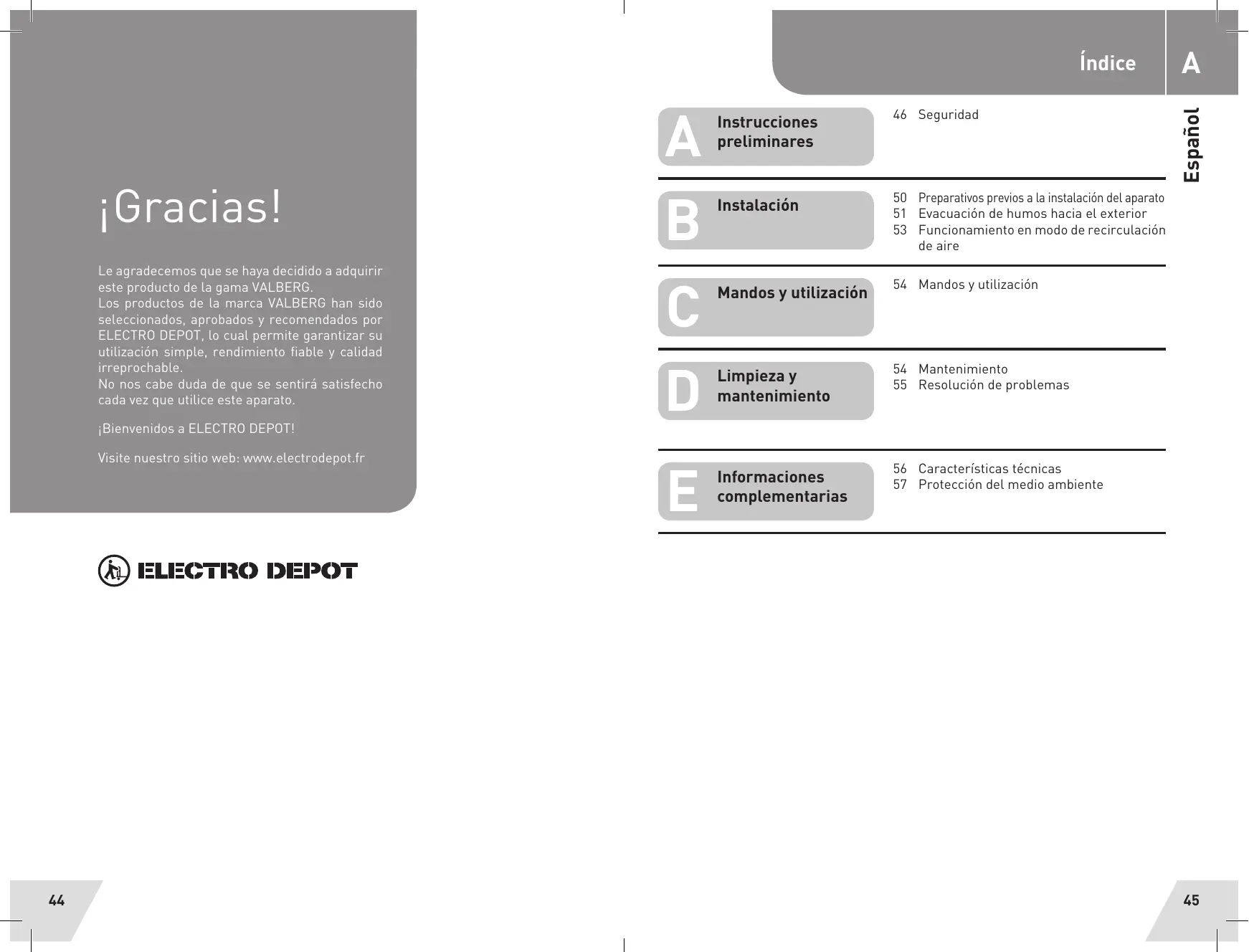

| A | Instrucciones preliminares | 46 | Seguidad |
| B | Instalación | 50 | Preparativos previos a la instalación del aparato |
| 51 | Evacuación de humos hacía el exterior |
| 53 | Funciónamente en modo de recirculación de aire |
| C | Mandos y utilización | 54 | Mandos y utilización |
| D | Limpieza y mantenimiento | 54 | Mantenimiento |
| 55 | Resolución de problemas |
| E | Informaciones complementarias | 56 | Característica técnicas |
| 57 | Protección del medio ambiente |
Seguridad
- Este manual de uso ha sido elaborado con su seguridad en mente. Léalo detenidamente en su totalidad antes de proceder a instalar el aparato y consérvelo a mano para poder consultarlo en otra ocasión.
- Todos los trabajos eléctricos necesarios para la instalación del aparato deben efectuarlos un técnico electricista o una persona competente.
- La instalación del aparato debe efectuarla una persona debidamente cualificada, observando estrictamente las instrucciones proporcionadas por el fabricante.
- Los elementos accesibles del aparato podrán alcanzar temperaturas bastante elevadas durante su uso.
- Asegúrese de mantener a niños pequeños a una distancia prudente del aparato. No toque el aparato.
- Procure no provocar llamas debajo de la campana extractora.
- El fabricante recomienda encarecidamente man
tener a niños pequeños y bebés a una distancia prudente del aparato.
- Este aparato podrá ser utilizado por niños de una edad mínima de 8 años, así como por personas con discapacidades físicas, sensoriales o mentales o que no cuenten con la experiencia o los conocimientos necesarios, siempre y cuando estén supervisados por una persona responsable de su seguridad o hayan recibido previamente instrucciones que les permitan utilizarlo de forma segura. No permita que los niños utilicen el aparato a modo de juguete. Las operaciones de limpieza y mantenimiento general del aparato a realizar por el usuario no deberán ser efectuadas por niños, a menos que sean mayores de 8 años y estén debidamente supervisados por un adulto.
- Procure que tanto el aparato como su cable de alimentación permanezcan fuera del alcance de niños menores de 8 años.
- El circuito eléctrico que
alimente al aparato deberá estar provisto de un dispositivo de desconexión adecuado que cumpla los requisitos de las normativas vigentes sobre instalaciones eléctricas. La instalación eléctrica que alimenta al aparato deberá estar provista de un interruptor de desconexión multipolar que proporcione un entrehierro en cada polo de como mínimo 3 mm.
- Examine periódicamente el cable de alimentación y su enchufe para comprobar que no están dañados de ningún modo. Si el cable de alimentación estuviera dañado, deben sustituirlo el fabricante, su servicio posventa o una persona de cualificación similar. De esta manera se evitarán riesgos innecesarios.
- Procure que los cables eléctricos no lleguen a tocar las partes calientes del aparato.
- Asegúrese de que el cable de alimentación no quede pisado debajo del aparato ni trabado en su interior. Asimismo, procure manipularlo adecuadamente.
- No instale el aparato en exteriores ni tampoco en lugares húmedos o propensos a fugas o derrames de agua; como por ejemplo, debajo o en proximidad de un fregadero. En caso de producirse una fuga de agua que llegara a mojar el aparato, déjelo secar al aire.
- No utilice a proximidad del aparato aerosoles cuyo contenido sea inflamable.
- Asegúrese de desechar de manera adecuada los elementos del embalaje.
- No utilice a proximidad del aparato aerosoles cuyo contenido sea inflamable.
- Asimismo, se recomienda prestar atención particular a la hora de utilizar y limpiar el aparato. Lea detenidamente los apartados referentes a la limpieza y el mantenimiento del aparato.
- No utilice dispositivos de limpieza a vapor para limpiar el aparato.
- El aparato no ha sido diseñado para ser utilizado de forma conjunta con un temporizador externo ni con un sistema de control a distancia independiente.
- Este aparato ha sido diseñado únicamente para uso doméstico.
- ¡Advertencia! Asegúrese de consultar las normativas locales referentes a la instalación de salidas de evacuación de humos para campanas extractoras. No conecte la salida de humos de su campana extractora a conductos de evacuación de aire caliente de calefactores, tiros de chimeneas o conductos de ventilación. Asegúrese de que el lugar donde se instale el aparato cuente con ventilación adecuada y conforme a los requisitos establecidos por las normativas locales. Asegúrese de que el caudal de extracción de aire máximo de cualquier otro aparato presente en el lugar donde vaya a instalar su campana extractora no supere los 4 Pa (0,04 milibares). El lugar donde se instale la campana extractora deberá contar con ventilación adecuada. En particular, si cabe la posibilidad de que vaya a utilizarse simultáneamente con aparatos que funcionan con gas u otros combustibles.
La evacuación de humos del aparato no debe canalizarse hacia un conducto de extracción de gases de salida de aparatos que quemen gas u otros combustibles. Deberán respetarse las normativas en vigor referentes a los sistemas de extracción de aire.
- ¡Advertencia! Antes de conectar la campana extractora a la red eléctrica, proceda como sigue: Interrumpa la alimentación a la toma de corriente y compruebe que la tensión y frecuencia del suministro eléctrico coinciden con las indicadas en la placa de especificaciones del aparato.
- ¡Advertencia! La campana extractora podría dejar de funcionar en caso de recibir una descarga electrostática (p. ej., la provocada por rayos durante tormentas eléctricas). Dicha situación no debería conllevar riesgo alguno de avería o deterioro. Desenchufe la campana extractora de la toma de corriente y vuelva a enchufarla al cabo de unos instantes.
- Para reducir en lo posible
cualquier riesgo de incendio, limpie periódicamente el filtro metálico. Asimismo, vigile los elementos de cocción que contengan aceite caliente y ajuste adecuadamente la potencia de los fogones o placas térmicas.
- No utilice la campana extractora si presenta indicios de deterioro o bien no funciona como es debido. Póngase en contacto con nuestro departamento de atención al cliente.
- No deben efectuarse debajo del aparato ningún tipo de cocción que conlleve la generación de llamas.
- Cuando proceda a la instalación del aparato, observe imperativamente las separaciones indicadas a continuación entre la superficie de la placa de cocción u hornilla y la superficie inferior de la campana extractora.
- Hornillas a gas: 750 mm
- Placas de cocción eléctricas: 650 mm
¡ADVERTENCIA!
- Existirá riesgo de provocar un incendio o sufrir descarga eléctrica de no llevarse a cabo la limpieza del aparato conforme a las instrucciones proporcionadas.
En lo que respecta a la información sobre el método a seguir para la instalación, limpieza y sustitución de la bombilla, consulte el apartado que se incluye a continuación.
Preparativos previos a la instalación del aparato

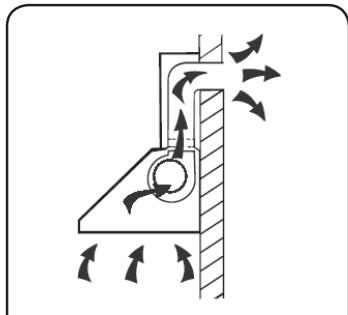

A. De existir ya un conducto de evacuación de humos con salida al exterior, podrá conectar a este su campana extractora. Según se muestra en la imagen contigua, podrá efectuar dicha conexión utilizando un tubo de extracción (de material no inflamable o tubo flexible de aluminio esmaltado de un diámetro interior de 150 mm) (Figura 1)
Figura 1
B. Antes de proceder a instalar el aparato, asegúrese de que está apagado y desenchufado de la toma de corriente. (Figura 2)
Figura 2
C. Para garantizar su óptima eficacia de funcionamiento, la campana extractora debe instalarse a una altura de 70 cm por encima de la superficie de la hornilla o placa de cocción. (Figura 3)
Figura 3
Evacuación de humos hacia el exterior
¡Atención!
Asegúrese de observar las advertencias incluidas en el manual de uso referentes a la utilización del aparato en modo de evacuación de humos hacia el exterior.

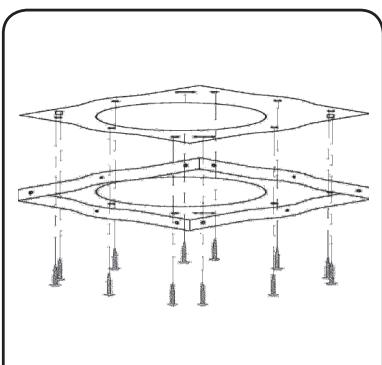

- Posicione en el techo la placa de fijación y utilícela a modo de plantilla para marcar la ubicación de los orificios a taladrar. La placa de fijación debe sujetarse firmemente al techo. (Figura 4)
- 11 tornillos tipo ST6 (40 mm) para techos de madera
- 8 tacos de expansión para techos de cemento

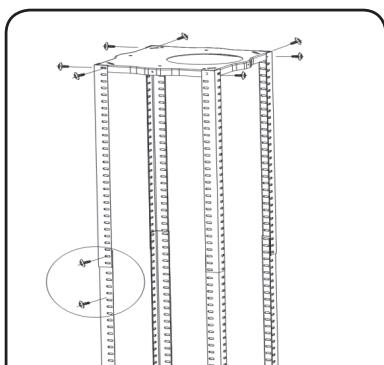

- Instale los perfiles angulares sobre la placa de fijación y sujételos a esta realizando 8 tornillos M5. (Figura 5)
- Extienda los perfiles de aluminio a la longitud deseada y, a continuación, fíjelos en su sitio utilizando los 16 tornillos y tuercas M5, así como sus correspondientes arandelas metálicas. (Figura 5)
IMPORTANTE:
- Los perfiles de aluminio deberán solaparse sobre una longitud de al menos 100 mm.
- En caso de que vaya a utilizar su campana extractora en modo de evacuación de humos hacia el exterior, deben conectar el tubo flexible de evacuación al adaptador del techo en este momento. (Figura 6)
- Sujete la sección superior de la chimenea a la placa de fijación realizando 4 tornillos autoperforantes.
Pase la sección inferior de la chimenea sobre los perfiles angulares y elévela hasta que solape la sección superior de la chimenea. (Figura 7)

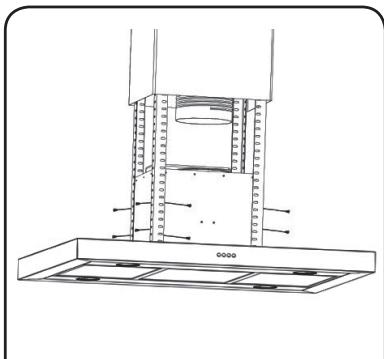

- Levante la carcasa de la campana extractora e introdúzcala entre los perfiles angulares. A continuación, fíjela en su sitio utilizando 16 tornillos M5. (Figura 8)
IMPORTANTE:
- Este paso del proceso de instalación DEBERÁ efectuarse entre dos personas.
- Los 16 tornillos M5 DEBERÁN estar bien apretados.
- Si va a utilizar su campana extractora en modo de evacuación de humos hacia el exterior, conecte el tubo flexible de evacuación en su correspondiente ubicación en el techo. (Figura 9)
Las conexiones eléctricas deben efectuarse conforme a lo indicado en la placa de especificaciones situada sobre la campana extractora. Tras esto, el aparato debe estar correctamente conectado a la red eléctrica. - Compruebe que el aparato funciona como es debido, seleccionando cada una de sus velocidades y encendiendo y apagando su iluminación. Retire el gancho que permite mantener elevada la sección inferior de la chimenea y deslícela hacia abajo hasta que descanse sobre la carcasa de la campana extractora.
- Utilice una bayeta y un producto limpiador especial para acero inoxidable a fin de limpiar las secciones del aparato fabricadas en dicho metal.
- Si va a utilizar el aparato en modo de recirculación de aire, este será el momento de instalar los filtros de carbón activo.
Figura 4
Figura 5
Figura 6
Figura 7
Figura 8
Figura 9
Funcionamiento en modo de recirculación de aire
NOTA:
Si no dispone de salida de evacuación de humos hacia el exterior, no le será necesario utilizar el conducto de extracción, si bien la instalación será similar a la indicada en el apartado titulado "Instalación (con evacuación de humos hacia el exterior)". (Figura 10)
Figura 10
En cualquier caso, deberá utilizar filtros de carbón activo para filtrar los olores resultantes de la cocción de sus alimentos.
A fin de poder instalar los filtros de carbón activo, es necesario desmontar primero el filtro de grasa. Presione la lengüeta de bloqueo y tire del filtro hacia abajo. (Figura 11)
Figura 11

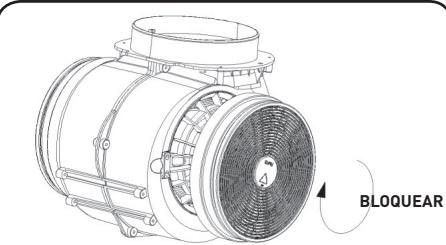

Instale un filtro de carbón activo en el aparato y gírelo en el sentido de las agujas del reloj para fijarlo en su sitio. Repita este procedimiento en el sentido contrario. (Figura 12)
Figura 12
NOTA:
- Asegúrese de que el filtro haya quedado correctamente bloqueado en su sitio. De lo contrario, se aflojará y podría suponer un peligro.
Con los filtros de carbón activo instalados, la potencia de aspiración se ve ligeramente reducida.
Mandos y Utilización
1
2
3
NOTA:
Esta campana extractora incorpora a cada lado un panel de control doble
Botón de Parada
Permite encender o apagar el ventilador del aparato.
Botón de velocidad lenta
Se utiliza para ventilar la cocina. Resulta útil para aspirar el humo de alimentos cocinados a fuego lento o que no producen demasiado vapor.
Esta velocidad de extracción resulta ideal para la cocción normal de alimentos.
Botón de velocidad: Velocidad de extracción alta, adecuada para cocciones que generan bastante humo o vapor.
Botón de activación/desactivación de la iluminación.
Mantenimiento: Apague el aparato y desenchúfelo de la toma de corriente antes de proceder a limpiarlo.
Limpieza periódica: Utilice un paño suave ligeramente humedecido con agua jabonosa templada o detergente doméstico. No utilice estropajos metálicos ni productos o utensilios abrasivos o químicos, ni tampoco cepillos de cerdas duras para limpiar el aparato.
Limpieza mensual del filtro de grasa: Este filtro atrapa las grasas, los humos y el polvo que se generan durante la cocción de los alimentos y, por lo tanto, afecta de manera directa la eficacia de funcionamiento de la campana extractora. De no limpiarse con la secuencia indicada, los residuos de grasa acumulados (potencialmente inflamables) acabarán obstruyéndolo. Límpielo utilizando un detergente de uso doméstico.
Limpieza anual de los filtros de carbón activo: SOLO aplicable si se usa el aparato en modo de recirculación de aire (sin evacuación de humos hacia el exterior). Este filtro tiene como propósito filtrar los olores y deben sustituirse como mínimo una vez al año en función de la frecuencia con que utilice su campana extractora.
Sustitución de la bombilla:
1. Apague el aparato y desenchúfelo de la red eléctrica.
2. Tire hacia afuera de la bombilla LED fundida para retirarla del aparato.
3. Sustitúyala por otra del mismo tipo y potencia (máx. 1,5 W). (Figura 13)
Resolución de problemas:
Problemas | Causas | Soluciones
La luz del aparato se enciende pero el ventilador no funciona. | Las aspas del ventilador están trabadas. El motor está dañado. | Apague el aparato y solicite exclusivamente su reparación a un técnico cualificado.
Tanto la luz del aparato como el ventilador no funcionan. | La bombilla se ha fundido. El cable de alimentación no está correctamente enchufado. | Sustituya la bombilla por otra de una potencia adecuada. Vuelva a enchufarlo correctamente en la toma de corriente.
El aparato vibra en exceso. | Las aspas del ventilador están dañadas. El motor del ventilador no está correctamente fijado en su sitio. El aparato no está correctamente fijado en su soporte. | Apague el aparato y solicite exclusivamente su reparación a un técnico cualificado. Apague el aparato y solicite exclusivamente su reparación a un técnico cualificado. Descuelgue el aparato y compruebe que el soporte está firmemente instalado en su sitio.
La campana extractora no aspira como es debido. | La separación entre el aparato y la superficie de cocción es demasiado elevada. | Ajuste dicha separación entre 65 y 75 cm.
Características Técnicas: Las informaciones incluidas en la ficha técnica del producto se proporcionan en el apartado indicado a continuación y figuran también en el folleto informativo del producto, así como en cualquier otra documentación suministrada con este.
950188
Nombre del proveedor o marca: VALBERG
Referencia de modelo establecida por el proveedor: HIB 90 TVK ARSC
Consumo eléctrico anual (CEA de la campana extractora) calculado conforme a lo establecido en el punto 2 del apéndice II, expresado en kWh/año y redondeado al primer decimal: 95,7 kWh/año
Clase de eficiencia energética del modelo: D
Eficiencia fluidodinámica (EFD de la campana extractora) redondeada al primer decimal: 14,2
Clase de eficiencia fluidodinámica del modelo: D
Eficiencia de iluminación (EI de la campana extractora): 15,1
Clase de eficiencia de iluminación del modelo: D
Eficiencia de filtrado de grasa: 75%
Clase de eficiencia de filtrado de grasa del modelo: C
Caudal de aire (expresado en m3/h y redondeado al número entero más próximo) a la velocidad mínima y máxima del ventilador en modo de funcionamiento normal; quedando excluidos los modelos de funcionamiento intensivo o modelos Turbo, "Boost", etc.: Mín.: 399,6 m3/h, Máx.: 572,4 m3/h
Si procede, caudal de aire (expresado en m3/h y redondeado al número entero más próximo) en los modelos de funcionamiento intensivo, Turbo o "Boost": Qmáx.: 604,4 m3/h
Niveles acústicos generados por el flujo de aire calculados como valores ponderados de A (expresados en dB y redondeados al número entero más próximo) a las velocidades mínima y máxima del ventilador disponibles en modo de funcionamiento normal: 62 dB - 69 dB
Si procede, los niveles acústicos generados por flujo de aire calculados como valores ponderados de A (expresados en dB y redondeados al número entero más próximo) a las velocidades correspondientes al modo intensivo, Turbo o "Boost": No procede
Si procede, el consumo eléctrico en modo "Apagado" (MA), expresado en vatios y redondeado al segundo decimal: 0,49 W (Pulsador electrónico), 0,60 W (Tecla táctil electrónica)
Si procede, el consumo eléctrico en modo de "Espera" (ME), expresado en vatios y redondeado al segundo decimal: No procede
Protección del medio ambiente: PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE
Cuando ya no vaya a utilizarlos o al final de su vida útil, los aparatos eléctricos no deben desecharse junto con los desperdicios domésticos. Recíclelos siempre que haya disponibles centros de reciclaje previstos para este tipo de productos. Póngase en contacto con sus autoridades municipales o su distribuidor local a fin de obtener informaciones complementarias sobre el procedimiento de reciclaje a seguir.
Este aparato incorpora un marcado especial que corrobora su conformidad con los requisitos de la directiva europea 2012/19/UE sobre desecho de residuos de aparatos eléctricos y electrónicos (RAEE).
Asegurándose de desechar este producto de la manera apropiada, estará contribuyendo a evitar posibles consecuencias nefastas tanto para el medio ambiente como para la salud humana que podrían de otro modo originarse si el producto se desechara de manera inadecuada.
Este símbolo estampado en el producto indica que no debe desecharse junto con los desperdicios domésticos, sino que debe depositarse en un centro de recogida (puntos limpios) previsto para el reciclaje de aparatos eléctricos y electrónicos.
Por lo tanto, el desecho del aparato debe efectuarse conforme a lo establecido al respecto por las normativas locales en vigor.
Si desea obtener información complementaria referente al procedimiento de desecho, recogida y reciclaje de este producto, póngase en contacto con sus autoridades municipales, empresa de recogida de basuras de su comunidad o la tienda donde haya adquirido el producto.
| Problemas | Causas | Solutaciones |
| La luz del aparato se enciende pero el ventilador no funciona. | Las aspas del ventilador está trabadas.
El motor está dañado. | Apague el aparato y Solicite exclusivamente su reparación a un先进技术ual. |
| Tanto la luz del aparato como el ventilador no funciona. | La bombilla se ha foundido.
El cable de alimentación no está correctamente enchufado. | Sustituya la bombilla por otra de una potencia adequada.
Vuelva a enchufarlo correctamente en la toma de corriente. |
| El aparato vibra en excesso. | Las aspas del ventilador está dañadas.
El motor del ventilador no está correctamente fjado en su situó.
El aparato no está correctamente fjado en su soporte. | Apague el aparato y Solicite exclusivamente su reparación a un先进技术ual.
Apague el aparato y Solicite exclusivamente su reparación a un先进技术ual.
Descuelgue el aparato y disfruebe que el sobr-le está firmamente instalado en su situó. |
| La campana extractor no aspira como es debido. | LaSeparatedación entre el aparato y la superficie de coccción desmedastiado elevada. | Ajuste dichaSeparatedación entre 65 y 75 cm |
| 950188 |
| Nombre del proveedor omarca: | VALBERG |
| Referencia de modelo establishada por el proveedor | HIB 90 TVK ARSC |
| Consumo electrico anual (CEA de la campana extractor) calculado conforme a lo establishido en el punto 2 del apéndice II, expresado en kWh/a y redondeado al primer decimal | 95,7 kWh/año |
| Clase de eficiencia energetica del modelo | D |
| Eficiency fluidodinámica (EFD de la campana extractor) redondeada al primer decimal | 14,2 |
| Clase de eficiencia fluidodinámica del modelo | D |
| Eficiency de iluminación (El de la campana extractor) | 15,1 |
| Clase de eficiencia de iluminación del modelo | D |
| Eficiency de filtrado de grasa | 75% |
| Clase de eficiencia de filtrado de grasa del modelo | C |
| Caudal de aire (expressado en m3/h y redondeado al número entero más(PRDXimino) a la velocidad minima y máximo del ventilador en modo defuncnacimiento normal; qedando excluidos los modelos de funciónamente intensivo o modelos Turbo, "Boost", etc. | Mín.: 399,6 m3/hMáx.: 572,4 m3/h |
| Si procede, caudal de aire (expressado en m3/h y redondeado al número entero más(PRDXimino) en los modelos de funciónamente intensivo, Turbo o "Boost". | Qmáx.: 604,4m3/h |
| Niveles acústicos generados por el flujo de aire calculados comovalores ponderados de A (expressados en dB y redondeados al númeroentero más(PRDXimino) a la velocidades minima y(Maxima del ventiladordisponibles en modo de funciónamente normal. | 62 dB - 69 dB |
| Si procede, los niveles acústicos generados por flujo de aire calculadoscomo valores ponderados de A (expressados en dB y redondeados al num-mero entero más(PRDXimino) a la velocidades correspondientes al modointensivo, Turbo o "Boost" | |
| Si procede, el consumo electrico en modo "Apagado" (MA), expresadoen vatiños y redondeado al segundo decimal | 0,49 W (Pulsadorelectrónica)0,60 W (Técla tác-til electronica) |
| Si procede, el consumo electrico en modo de "Espera" (ME), expresadoen vatiños y redondeado al(secondo decimal | |
