GEBRUIKSAANWIJZING HIB 90 TVK ARSC - HIB 90 TVK ARSC VALBERG
Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.
*op vertoon van kassabon.
GARANTIEVOORWAARDEN
NL

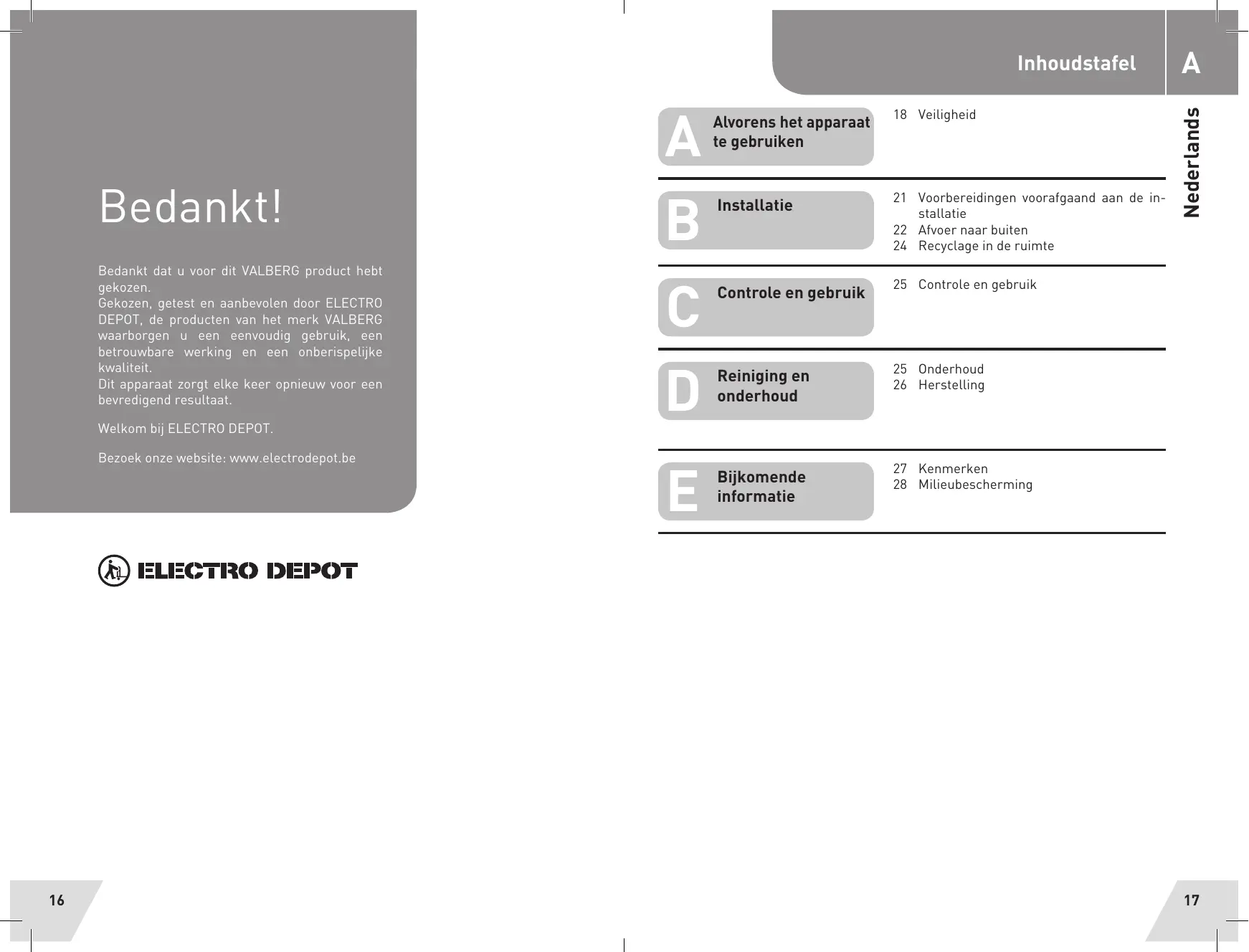

GEBRUIKSAANWIJZING 16
Bedankt dat u voor dit VALBERG product hebt gekozen.
Gekozen, getest en aanbevolen door ELECTRO DEPOT, de producten van het merk VALBERG waarborgen u een eenvoudig gebruik, een betrouwbare werking en een onberispelijke kwaliteit.
Dit apparaat zorgt elke keer opnieuw voor een bevredigend resultaat.
Welkom bij ELECTRO DEPOT.
Bezoek onze website: www.electrodepot.be
ELECTRO DEPOT
| A | Alvorens het apparaat te gebruiken | 18 | Veiligheid |
| B | Installatie | 21 | Voorbereidingen voorafgaand aan de in-stallatie |
| 22 | Afvoer maar buiten |
| 24 | Recyclage in de ruimte |
| C | Controle en gebruik | 25 | Controle en gebruik |
| D | Reinigung en onderhoud | 25 | Onderhoud |
| 26 | Herstelling |
| E | Bijkomende informatatie | 27 | Kenmerken |
| 28 | Milieubescherming |
Veiligheid
- Deze gebruikshandleiding is bedoeld voor uw veiligheid. Lees ze aandachtig en volledig vóór de installatie en bewaar ze voor latere raadpleging.
- Alle installatie moet worden uitgevoerd door een gekwalificeerde elektricien of een bevoegd persoon.
- Dit apparaat moet correct worden geïnstalleerd door een persoon met de vereiste kwalificaties volgens de instructies van de fabrikant.
- De toegankelijke onderdelen kunnen heet worden tijdens het gebruik.
- Jonge kinderen moeten op afstand worden gehouden. Raak het apparaat niet aan. Maak geen vlammend vuur onder de afzuigkap.
- De fabrikant raadt ten zeerste aan dit apparaat uit de buurt te houden van baby's en jonge kinderen.
- Dit apparaat kan gebruikt worden door kinderen vanaf 8 jaar en door per
sonen met beperkte lichamelijke, zintuiglijke of mentale vermogens of met een gebrek aan ervaring of kennis, als ze onder toezicht staan of als ze instructies hebben gekregen betreffende het veilige gebruik van het apparaat en ze de risico's ervan hebben begrepen. Laat kinderen niet spelen met het apparaat. De reiniging en het onderhoud door de gebruiker mag niet worden uitgevoerd door kinderen jonger dan 8 jaar en zonder toezicht.
- Zorg ervoor dat het apparaat en het netsnoer buiten het bereik van kinderen jonger dan 8 jaar blijven.
- Een uitschakelingsinstallatie moet worden opgenomen in de vaste bedrading in overeenstemming met de toepasselijke bedradingswetgeving. De vaste bedrading moet voorzien zijn van een uitschakelknop die inwerkt op alle aansluitklemmen en waarvan de contacten aan elke pool minimum 3 mm van elkaar gescheiden zijn.
- Inspecteer regelmatig de
stekker en het netsnoer om te controleren of ze niet beschadigd zijn. Als het netsnoer beschadigd is, dient het vervangen te worden door de fabrikant, zijn hersteldienst of door gelijkwaardig bevoegde personen om ieder gevaar te voorkomen.
- Zorg ervoor dat de elektrische kabels de warme onderdelen van het apparaat niet aanraken.
- Zorg ervoor dat het netsnoer niet onder of in het apparaat vastzit en zorg ervoor dat het niet beschadigd wordt.
- Installeer het apparaat niet buitenshuis, in een vochtige ruimte of een ruimte waar er waterlekken kunnen zijn, bijvoorbeeld onder of in de buurt van een wasbak. In geval van een waterlek, laat het apparaat natuurlijk drogen.
- Gebruik geen ontvlambare sprays in de buurt van het apparaat.
- Gooi de verpakking op de juiste wijze weg.
- Gebruik geen ontvlambare sprays in de buurt van het apparaat.
Wij raden u ook aan heel voorzichtig te zijn tijdens het gebruik en de reiniging. Lees aandachtig de hoofdstukken betreffende de reiniging en het onderhoud van dit apparaat. - Gebruik geen stoomreiniger. - Het apparaat is niet ontworpen voor gebruik met een externe timer of een afzonderlijk afstandsbedieningssysteem. - Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik. Waarschuwing: Raadpleeg de plaatselijke regelgeving betreffende de rookafvoergaten. Sluit de afzuigkap niet aan op een hetelucht-, ventilatie- of rookkoker. Zorg ervoor dat de ruimte voldoende geventileerd is en in overeenstemming is met de plaatselijke regelgeving. Zorg ervoor dat het maximale luchtafscheidingsdebiet van de apparaten in de ruimte 4 Pa (0,04 mbar) niet overschrijdt. De ruimte moet voldoende ventilatie hebben als een afzuigkap wordt gebruikt tegelijkertijd met
apparaten die werken op gas of een andere brandstof. De lucht mag niet worden uitgestoten in een gasuitlaatbuis van apparaten die gas of een andere brandstof verbranden. De regelgeving met betrekking tot de luchtafvoer moet worden nageleefd.
- Waarschuwing: Alvorens de afzuigkap aan te sluiten: Schakel het stopcontact uit en controleer of de stroomspanning en de -frequentie overeenstemmen met die aangegeven op het typeplaatje van het apparaat. Waarschuwing: De afzuigkap kan stoppen met werken in geval van elektrostatische ontlading (bijvoorbeeld door blikseminslag). Dit houdt geen risico op beschadiging in. Trek de stekker uit het stopcontact en schakel de stroom na één minuut opnieuw in.
- Om het risico op brand te voorkomen, reinig regelmatig de metaalfilter, en controleer en reguleer nauwgezet het keukengerei dat olie bevat.
- Gebruik de afzuigkap niet als ze tekenen van beschadiging of storing vertoont. Neem contact op met de klantendienst.
- Kook niet met een vlammend vuur onder dit apparaat. Tijdens de installatie van het apparaat, respecteer de afstand tussen de bovenkant van de kookplaat of het fornuis en het onderste gedeelte van de afzuigkap:
- Gaskookplaat: 750 mm.
- Elektrische kookplaat: 650 mm.
WAARSCHUWING:
- Er is een risico op brand of elektrische schokken als de reiniging niet wordt gedaan volgens de instructies.
Voor meer informatie over het installeren, reinigen en vervangen van de gloeilamp, raadpleeg de volgende sectie in deze gebruiksaanwijzing.
Voorbereidingen voorafgaand aan de installatie

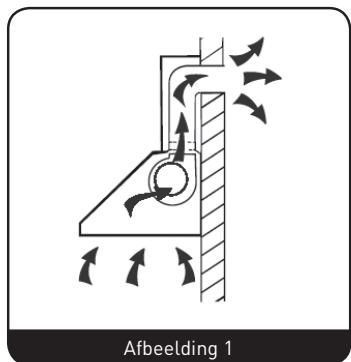

A. Als een afvoergat maar buiten uitkomt, kan uw afzuigkap hierop worden aangesloten. Zoals hieronder aangegeven, met behulp van een afvoerbuis (onbrandbaar materiaal of een flexibele slang, aluminium, geëmailleerd met een binnendiameter van 150 mm) (Afbeelding 1)

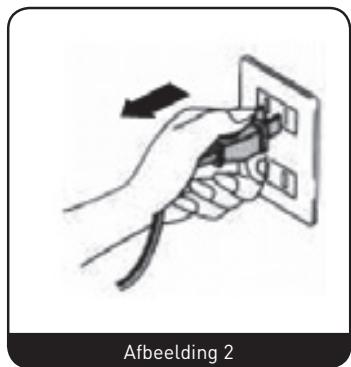

B. Alvorens het apparaat te installeren, schakel het UIT en trek de stekker UIT het stopcontact. (Afbeelding 2)
C. De afzuigkap moet worden geplaatst op een afstand van 70 cm boven de kookplaat voor een optimaal rendement. (Afbeelding 3)
Afvoer naar buiten
Let op!
Volg de waarschuwingen in de handleiding over het gebruik van het apparaat in de modus luchtafvoer buiten de ruimte.

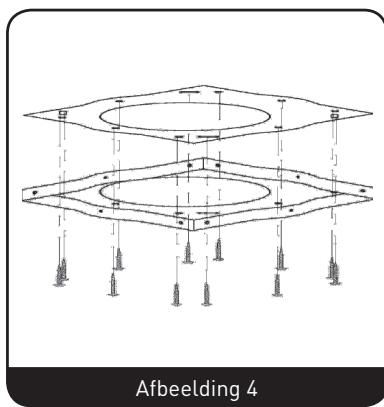

- Plaats de montageplaat op het plafond en teken de schroefgaten af. De montageplaat moet stevig vastgemaakt worden aan het plafond. (Afbeelding 4)
- 11 ST6-schroeven (40 mm) voor een houten plafond
- 8 pluggen voor een betonnen plafond

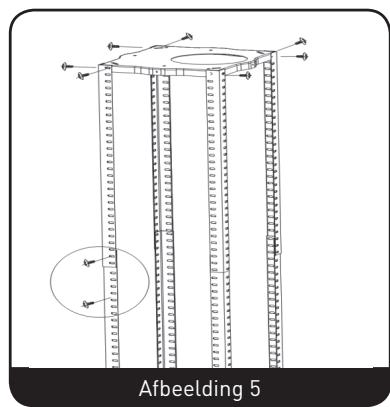

- Monteer de hoekprofielen op de montageplaat met behulp van 8 M5-schroeven. (Afbeelding 5)
- Verleng de hoekprofielen tot de gewenste lengte, bevestig ze vervolgens met 16 M5-schroeven en moeren en met de metalen ringetjes. (Afbeelding 5)
BELANGRIJK:
- De hoekprofielen moeten MINIMUM 100 mm over elkaar schuiven.

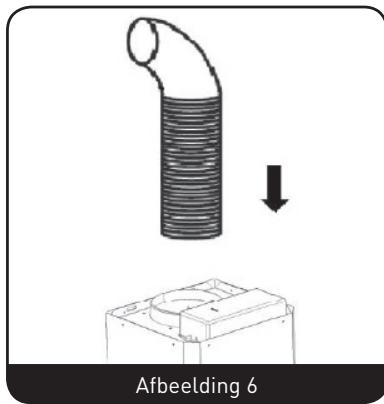

- Als uw afzuigkap dient gebruikt te worden in de afvoermodus, dient u de buis op dit moment vast te maken aan de plafondadapter. (Afbeelding 6)
- Monteer de bovenkoker op de montageplaat met behulp van 4 zelfborende schroeven.

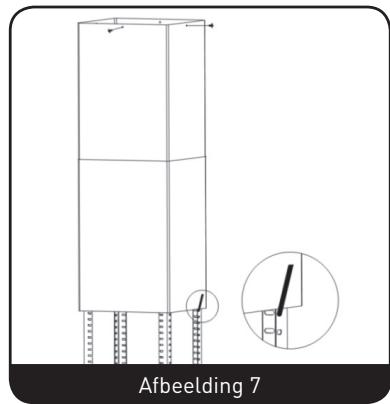

Monteer de onderkoker op de hoekprofielen en schuif ze omhoog tot net onder de bovenkoker. (Afbeelding 7)

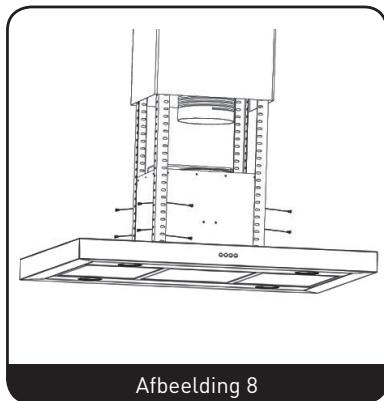

- Til het omhulsel van de afzuigkap op en plaats het tussen de hoekprofielen, maar bevestig het nog niet vast met 16 M5-schroeven. (Afbeelding 8)
BELANGRIJK:
- Deze installatiestap MOET worden UITgevoerd door twee personen.
- De 16 M5-schroeven MOETEN stevig worden aangeschroefd.

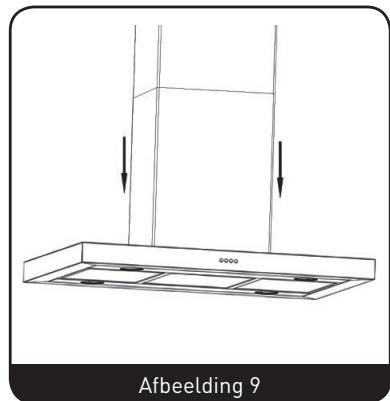

- Als u de afzuigkap gebruikt in de afvoermodus, maak de buis vast aan het plafond. (Afbeelding 9)
- De elektrische aansluiting moet overeenstemmen met de elektrische vereisten vermeld op het typeplaatje in de afzuigkap. Het apparaat moet nu correct worden aangesloten op de netvoeding.
- Controleer of het apparaat correct functioneert door elke snelheid te kiezen en door de lampen in en uit te schakelen.
- Verwijder het ophanghaakje, glijd de onderkoker naar beneden tot deze tegen het omhulsel van de afzuigkap rust.
- Gebruik een poetsmiddel en speciale reiniger voor roestvrij staal om de roestvrijstalen onderdelen van het apparaat te reinigen.
- Als u het apparaat in de recyclagemodus gebruikt, moet u de actieve koolfilter nu installeren.
Recyclage in de ruimte
OPMERKING:
Als u niet beschikt over een afvoer naar buiten, is de afvoerbuis niet vereist en de installatie is vergelijkbaar met die aangegeven in het hoofdstuk "Installatie (afvoer naar buiten)". (Afbeelding 10)
Afbeelding 10
Actieve koolfilters kunnen worden gebruikt om geuren te filteren.
Om de actieve koolfilters te installeren, moet eerst de vetfilter worden losgemaakt.
Druk op de grendel en trek deze naar beneden. (Afbeelding 11)
Afbeelding 11

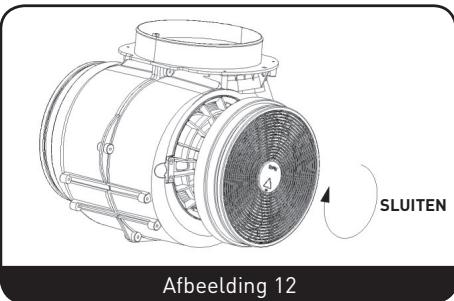

Plaats een actieve koolfilter in het apparaat en draai deze in de richting van de wijzers van de klok. Ga op dezelfde manier te werk aan de andere kant. (Afbeelding 12)
OPMERKING:
Zorg ervoor dat de filters stevig worden vergrendeld. Zo niet, zal het loskomen en dit is gevaarlijk.
Bij installatie van actieve koolfilters neemt het zuigvermogen af.
Controle en gebruik
OPMERKING:
De afzuigkap is uitgerust met een dubbel bedieningspaneel, aan elke kant.
Stopknop
De ventilator in-/uitschakelen.
Knop Lage snelheid
Dient voor de ventilatie van de keuken. Is geschikt voor sudderen en bereidingen die niet veel stoom produceren.
Knop Gemiddelde snelheid
De ventilatiesnelheid is ideaal voor standaardbereidingen.
Knop Hoge snelheid
Krachtige ventilatie geschikt voor bereidingen die veel rook of stoom produceren.
Lichtknop
Onderhoud
Alvorens het apparaat te reinigen, schakel het uit en trek de stekker uit het stopcontact.
Periodieke reiniging
Gebruik een zachte doek, licht bevochtigd met warm water en zeep of een schoonmaakmiddel. Gebruik geen staalwol, schurende of chemische producten/voorwerpen, stijve borstel om het apparaat te reinigen.
Maandelijkse reiniging van de vetfilter
De filter verzamelt vet, rook en stof, dit heeft dus een directe
invloed op de doeltreffendheid van de afzuigkap. Als het niet wordt gereinigd, zullen de vetresten (mogelijk ontvlambaar) het verstoppen. Reinig het met een schoonmaakmiddel.
Jaarlijkse reiniging van de actieve koolfilters
ENKEL van toepassing op het apparaat geïnstalleerd in de modus recyclage (geen luchtafvoer naar buiten). Deze filter omsluit geuren en moet minstens een keer per jaar worden vervangen, afhankelijk van de frequentie van het gebruik van de afzuigkap.

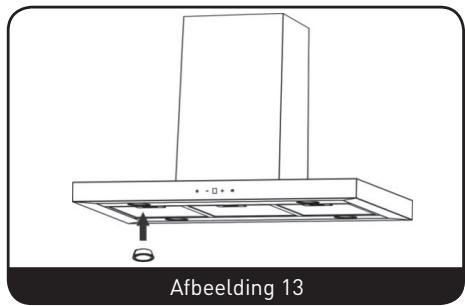

De lampen vervangen
- Schakel het apparaat uit en trek de stekker uit het stopcontact. 2. Duw de gebruikte LED-lamp naar buiten. 3. Vervang ze door een lamp van hetzelfde type en hetzelfde vermogen (Max. 1,5 W). (Afbeelding 13)
Herstelling
| Problemen | Oorzaken | Oplossingen |
| De lamp brandt maar de ventilator fonctioniert nicht. | De bladen van de ventilator zitten vast. De motor is beschadigd. | Schakel het apparaat UIT en LAST het repareren door een erkend reparateur. |
| De lamp en de ventilator functioneren nicht. | De lamp is doorgebrand. Het netsnoer zich los. | Vervang de lamp door een lamp met hetzelfde vermogen. Steek het opnieuw in het stopcontact. |
| Het apparaat trilt hevig. | De bladen van de ventilator zijn beschadigd. De motor van de ventilator is Niet goed vastgemaakt. Het apparaat is Niet correct bevestigd op de steun. | Schakel het apparaat UIT en LAST het repareren door een erkend reparateur. Schakel het apparaat UIT en LAST het repareren door een erkend reparateur. Maak het apparaat los en controllerer of de steun correct is geinstalleerd. |
| De afzuigkap zuijt niet goed. | De afstand:tussen het apparaat en de kookplaat is te groot. | Regel de afstand op 65~75 cm |
Kenmerken
De informatie over het product wordt in onderstaande volgorde weergegeven op de productfiche en is terug te vinden in de brochure en alle andere documenten die bij het product zijn meegeleverd.
| 950188 |
| Naam van de leverancier of merk; | VALBERG |
| Modelreferentie leverancier | HIB 90 T VK ARSC |
| Jaarlijks energieverbruik (AEC afzuigkap) berekend volgens bijlage II, paragraaf 2 in kWh/j en afgerond op de eerste decimal | 95,7 kWh/jaar |
| Energie-efficiëntieklasse van het model | D |
| Vloeistof dynamische efficiëntie (FDE afzuigkap) afgerond op de eerste decimal | 14,2 |
| Vloeistof dynamische efficiëntieklasse van het model | D |
| Lichtopbrengst (LE afzuigkap) | 15,1 |
| Lichtopbrengstklasse van het model | D |
| Vetfilterrendement | 75% |
| Vetfilterefficiëntieklasse van het model | C |
| Luchtdebiet (in m3/u afgerond op het dichtstbijzijnde gehele getal) bij minimum- en maximumsnelheid bij normal gebruik, in de intensieve modus en de "boost"-modus | Min: 399,6 m3/u Max: 572,4 m3/u |
| Indien van toepassing, het luchtdebiet (in m3/u afgerond op het dichtstbijzijnde gehele getal) in de intensieve of "boost"-modus; | Qmax: 604,4m3/u |
| Akoestische uitstoot van lucht gewogen volgens waarde A (in dB afgerond op het dichtstbijzijnde gehele getal), bij de beschikbare minimum- en maximumsnelheid in normal gebruik | 62 dB - 69 dB |
| Indien van toepassing, de akoestische uitstoot van lucht gewogen volgens waarde A (in dB afgerond op het dichtstbijzijnde gehele getal) in de intensieve of "boost"-modus | |
| Indien van toepassing, het energieverbruik in de modus "stop", (Po), in watt, afgerond op de tweede decimal | 0,49W (Elektronische drukknop) 0,60W (Elektronische aanraakknop) |
| Indien van toepassing, het energieverbruik in de modus "stand-by", (Ps), in watt, afgerond op de tweede decimal | |
Milieubescherming
MILIEUBESCHERMING - RICHTLIJN 2012/19/EU
Afgedankte elektrische apparaten mogen niet worden weggegooid bij het huishoudelijk afval. Breng ze naar een gespecialiseerd centrum om ze te recycleren. Neem contact op met de gemeente of de verkoper voor advies betreffende de recyclage.
Dit apparaat is voorzien van een specifieke markering in overeenstemming met de Europese richtlijn 2012/19/EU in verband met Afgedankte Elektrische en Elektronische Apparaten (AEEA).
Door te zorgen voor de juiste afdanking van dit product, draagt u bij tot het voorkomen van mogelijke negatieve gevolgen voor het milieu en de volksgezondheid, die zouden kunnen worden veroorzaakt door de onjuiste afdanking van het apparaat.
Dit symbool op het product geeft aan dat het product niet mag worden weggegooid bij het huishoudelijk afval. In plaats daarvan moet het worden gebracht naar een centrum voor terugwinning en recyclage van elektrische en elektronische apparaten.
De afdanking moet gebeuren in overeenstemming met de plaatselijke wetgeving inzake het weggooien van afval.
Voor meer informatie betreffende de verwerking, inzameling en recyclage van dit product, neem contact op met uw gemeente, de huisvuilophaaldienst van uw gemeente of de winkel waar u het product hebt gekocht.
Dank u!
