Avant d’utiliser l’appareil Sécurité • Cette notice d’utilisation est conçue pour votre sécurité. Lisez-la attentivement et intégralement avant l’installation et conservez-la pour consultation ultérieure. • Tout travail d'installation doit être effectué par un électricien qualifié ou une personne compétente. • Cet appareil doit être installé correctement par une personne ayant les qualifications requises en respectant strictement les instructions du fabricant. • Les parties accessibles peuvent devenir très chaudes pendant l’utilisation. • Les jeunes enfants doivent être tenus à distance. Ne touchez pas l’appareil. • Ne faites pas de flambée sous la hotte aspirante. • Le fabricant recommande fortement que cet appareil soit maintenu hors de portée des bébés et des jeunes enfants. • Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans

Avant d’utiliser l’appareil et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance par l’utilisateur ne doivent pas être réalisés par les enfants sauf s’ils ont plus de 8 ans et s’ils sont supervisés. • Veillez à ce que l’appareil et son câble d’alimentation restent hors de portée des enfants de moins de 8 ans. • Un dispositif de déconnexion doit être incorporé dans le câblage fixe conformément aux réglementations de câblage applicables. Le câblage fixe doit comporter un interrupteur de déconnexion agissant sur toutes les bornes et dont les contacts à chaque

borne sont séparés de 3 mm au minimum. Inspectez régulièrement la fiche et le câble d’alimentation pour vérifier qu’ils ne sont pas endommagés. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service aprèsvente ou des personnes de qualification similaire afin d'éviter un danger. Ne laissez pas les câbles électriques toucher les parties chaudes de l’appareil. Veillez à ce que le câble d’alimentation ne soit pas coincé sous ou dans l’appareil et veillez à ne pas l’abîmer. N’installez pas l’appareil en extérieur, dans un endroit humide ou dans un endroit où il peut y avoir des fuites d’eau, par exemple sous ou près d’un évier. En cas de fuite d’eau, laissez l’appareil sécher naturellement. N’utilisez pas de spray inflammable près de l’appareil. Jetez les éléments d'emballage de manière appropriée.

• N’utilisez pas de spray inflammable près de l’appareil. • Nous recommandons également de faire très attention pendant l’utilisation et le nettoyage. Lisez attentivement les chapitres concernant le nettoyage et l’entretien de cet appareil. • Il ne faut pas utiliser de nettoyeur vapeur. • L’appareil n'est pas conçu pour fonctionner avec un minuteur externe ou un système de contrôle à distance séparé. • Cet appareil est conçu exclusivement pour un usage domestique. • Avertissement : Consultez les réglementations locales concernant les bouches de sortie des fumées. Ne raccordez pas la hotte à une gaine d’air chaud, de ventilation ou de fumées. Vérifiez que la ventilation de la pièce est appropriée et conforme aux réglementations locales. Assurez-vous que le débit d’extraction d’air maximal des appareils dans la pièce ne dépasse pas 4 Pa (0,04 mbar). La pièce

Avant d’utiliser l’appareil doit comporter une ventilation adéquate si une hotte aspirante est utilisée simultanément avec des appareils fonctionnant au gaz ou d’autres combustibles. L’air ne doit pas être rejeté dans un conduit d’extraction des gaz d’échappement d’appareils brûlant du gaz ou d’autres combustibles. Les réglementations concernant l’extraction d’air doivent être respectées. • Avertissement : Avant de brancher la hotte : Mettez la prise électrique hors tension et vérifiez que la tension et la fréquence du secteur correspondent à celles indiquées sur la plaque signalétique de l’appareil. • Avertissement : La hotte peut cesser de fonctionner en cas de décharge électrostatique (par exemple à cause de la foudre). Cela n’entraîne aucun risque de détérioration. Mettez la hotte hors tension au niveau de la prise électrique, puis remettez-la sous tension après minute. • Pour prévenir le risque

d’incendie, nettoyez régulièrement le filtre métallique, et surveillez et régulez scrupuleusement les ustensiles de cuisson contenant de l’huile chaude. • N'utilisez pas la hotte si elle présente des signes de détérioration ou de dysfonctionnement. Contactez le service client. • Aucune cuisson à la flambée ne doit être effectuée sous cet appareil. • Lors de l'installation de l’appareil, respectez impérativement les distances suivantes entre le dessus de la plaque de cuisson ou de la cuisinière et la partie la plus basse de la hotte aspirante : 1. Plaque de cuisson au gaz : 750 mm. 2. Plaque de cuisson électrique : 650 mm. AVERTISSEMENT : • Il y a un risque d'incendie et de choc électrique si le nettoyage n'est pas effectué conformément aux instructions.

En ce qui concerne les informations pour l'installation, le nettoyage et le remplacement de l'ampoule, référez-vous au paragraphe ci-après de la notice.

Préparatifs avant l’installation A.

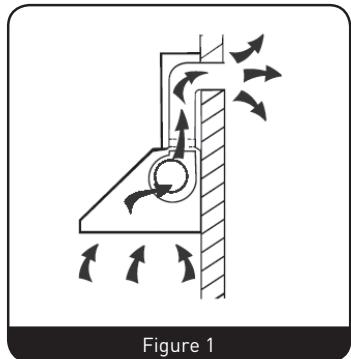

A S’il y a une bouche de sortie donnant sur l’extérieur, votre hotte aspirante peut y être raccordée. Comme montré ci-dessous, au moyen d’une gaine d’extraction (matériau ininflammable ou tuyau flexible, aluminium, émaillé d’un diamètre interne de 150 mm) (Figure 1)

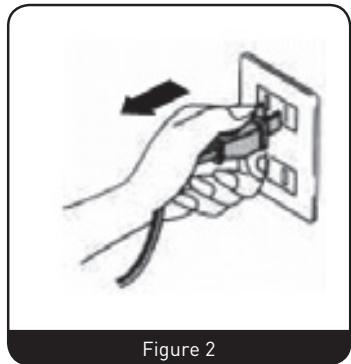

B. Avant d’installer l’appareil, éteignez-le et débranchez-le de la prise électrique. (Figure 2)

C. La hotte aspirante doit être placée à une distance de 70 cm au-dessus du plan de cuisson pour une efficacité optimale. (Figure 3)

Installation Extraction vers l’extérieur

Utilisez un polish et un nettoyant spécial inox pour nettoyer les parties en inox de l’appareil. Si vous utilisez l’appareil dans le mode recyclage, vous devez maintenant installer le filtre aux charbons actifs.

Attention ! Respectez les mises en garde contenues dans la notice d’utilisation concernant l’utilisation de l’appareil dans le mode extraction de l’air hors de la pièce. 1.

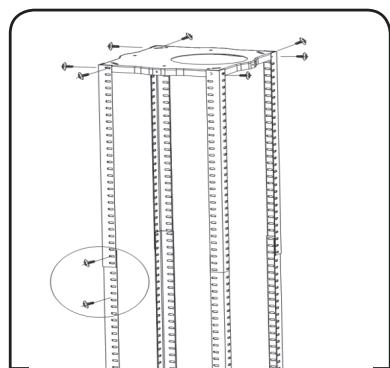

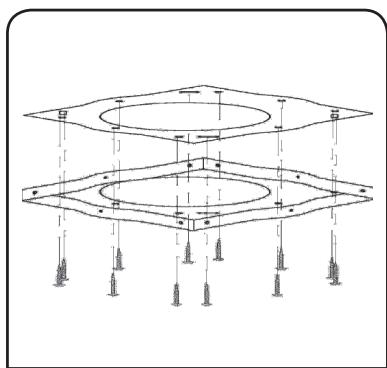

Positionnez la plaque de fixation sur le plafond et marquez l’emplacement des trous de vis. La plaque de fixation doit être solidement fixée sur le plafond. (Figure 4) −− 11 vis ST6 (40 mm) pour un plafond en bois −− 8 chevilles à expansion pour un plafond en ciment Assemblez les barres d’angle sur la plaque de fixation avec 8 vis M5. (Figure 5) Allongez les barres d’angle à la longueur requise, puis fixez-les en position avec 16 vis et écrous M5 et avec les rondelles en métal. (Figure 5)

B IMPORTANT : • Les barres d’angle doivent se chevaucher sur AU MOINS 100 mm. 4. 5. 6.

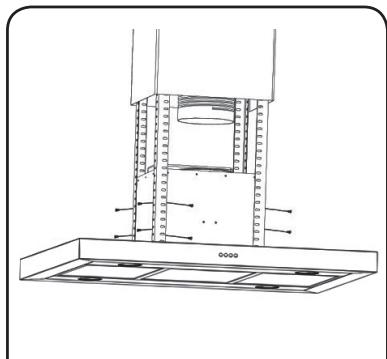

Si votre hotte aspirante doit être utilisée dans le mode d'extraction, vous devez raccorder la gaine à l'adaptateur de plafond à ce point. (Figure 6) Fixez la cheminée supérieure sur la plaque de fixation avec 4 vis autotaraudeuses. Insérez la cheminée inférieure sur les barres d’angle et relevez-la jusqu'à ce qu'elle soit juste sous la cheminée supérieure. (Figure 7) Soulevez le boîtier de la hotte aspirante et insérez-le entre les barres d’angle, puis fixez-le avec 16 vis M5. (Figure 8) IMPORTANT : • Cette étape de l’installation DOIT être effectuée par deux personnes. • Les 16 vis M5 DOIVENT être solidement serrées.

Si votre hotte aspirante doit être utilisée dans le mode d'extraction, fixez la gaine au plafond. (Figure 9)

Le branchement électrique doit correspondre aux exigences électriques spécifiées sur la plaque signalétique qui se trouve dans la hotte aspirante. L’appareil doit maintenant être correctement branché à l’alimentation électrique. Vérifiez que l'appareil fonctionne normalement en sélectionnant chaque vitesse et en allumant/éteignant les lampes. Retirez le crochet de suspension, puis faites glisser la cheminée inférieure vers le bas jusqu’à ce qu’elle repose contre le boîtier de la hotte aspirante.

Contrôle et utilisation

Recyclage dans la pièce

Contrôle et utilisation

REMARQUE : Si vous n’avez pas de bouche de sortie donnant sur l’extérieur, la gaine d’extraction n’est pas requise et l’installation est similaire à celle indiquée dans le chapitre « Installation (extraction vers l’extérieur) ». (Figure 10)

B REMARQUE : La hotte comporte un panneau de contrôle double, de chaque côté.

Les filtres aux charbons actifs peuvent être utilisés pour filtrer les odeurs. Pour installer les filtres aux charbons actifs, le filtre à graisse doit d’abord être détaché. Appuyez sur le verrou et tirez-le vers le bas. (Figure 11)

Touche Arrêt Allumer/Éteindre le ventilateur. Touche Vitesse lente Sert à la ventilation de la cuisine. Convient pour les mijotages et les cuissons ne produisant pas beaucoup de vapeur. Touche Vitesse moyenne La vitesse de ventilation est idéale pour les cuissons standards. Touche Vitesse rapide Ventilation puissante appropriée aux cuissons générant beaucoup de fumée ou de vapeur. Touche Lampe

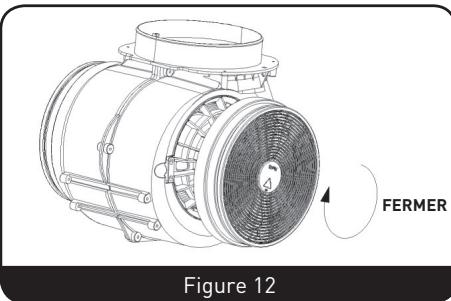

Placez un filtre à charbons actifs dans l’appareil et tournez-le dans le sens horaire. Procédez de la même manière de l'autre côté. (Figure 12)

REMARQUE : • Veillez à ce que le filtre soit solidement verrouillé. Sinon, il se desserrera, ce qui sera dangereux. Quand les filtres aux charbons actifs sont installés, la puissance d’aspiration est moindre.

Entretien Avant de nettoyer l’appareil, éteignez-le et débranchez sa fiche. Nettoyage périodique Utilisez un chiffon doux et légèrement humecté avec de l'eau savonneuse tiède ou du détergent ménager. N'utilisez pas de tampon métallique, de produit/ustensile abrasif ou chimique, ni de brosse à poils durs pour nettoyer l'appareil. Nettoyage mensuel du filtre à graisse Le filtre collecte la graisse, les fumées et les poussières, il impacte donc directement l’efficacité de la hotte aspirante.

Nettoyage et entretien

Informations complémentaires

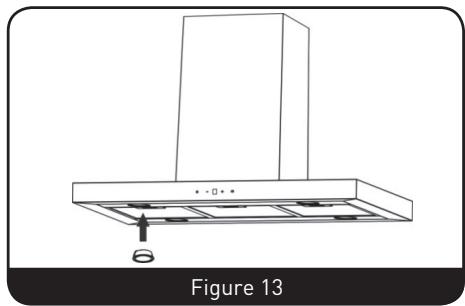

S’il n’est pas nettoyé, les résidus de graisse (potentiellement inflammables) vont le boucher. Nettoyez-le avec un détergent ménager. Nettoyage annuel des filtres à charbons actifs Applicable EXCLUSIVEMENT à l’appareil installé dans le mode recyclage (pas d’extraction d’air vers l’extérieur). Ce filtre emprisonne les odeurs et doit être changé au moins une fois par an selon la fréquence d’utilisation de la hotte aspirante. Remplacer l'ampoule 1. Éteignez l'appareil et débranchez-le. 2. Poussez l’ampoule LED usagée vers l’extérieur. 3. Remplacez-la par une ampoule de même type et de même puissance (Max. 1,5 W). (Figure 13)

La lampe est allumée, mais le ventilateur ne fonctionne pas.

Les pales du ventilateur sont coincées.

Éteignez l’appareil et faites-le réparer exclusivement par un réparateur qualifié.

La lampe et le ventilateur ne fonctionnent pas.

Changez l’ampoule par une ampoule d’une puissance appropriée.

Le câble d’alimentation est mal branché.

Rebranchez-le dans la prise électrique.

L’appareil vibre fortement.

Les pales du ventilateur sont endommagées.

Éteignez l’appareil et faites-le réparer exclusivement par un réparateur qualifié.

Le moteur du ventilateur n’est pas bien fixé.

Éteignez l’appareil et faites-le réparer exclusivement par un réparateur qualifié.

L’appareil n’est pas correctement fixé au support.

Décrochez l’appareil et vérifiez que le support est correctement installé.

La distance entre l’appareil et la surface de cuisson est trop importante.

Réglez la distance à 65~75 cm

La hotte n’aspire pas correctement.

Le moteur est endommagé.

Caractéristiques Les informations figurant sur la fiche produit sont fournies dans l’ordre indiqué ciaprès et figurent dans la brochure relative au produit et dans tout autre document livré avec celui-ci

950188 Nom du fournisseur ou marque;

VALBERG Référence du modèle établie par le fournisseur

HIB 90 T VK ARSC Consommation d’énergie annuelle (AEChotte) calculée conformément à l’annexe II, point 2, en kWh/a et arrondie à la première décimale

Classe d’efficacité énergétique du modèle

D Efficacité fluidodymanique (FDEhotte) arrondie à la première décimale

Classe d’efficacité fluidodynamique du modèle

D Efficacité lumineuse (LEhotte)

Classe d’efficacité lumineuse du modèle

D Efficacité de filtration des graisses

Classe d’efficacité de filtration des graisses du modèle

C Débit d’air (en m3/h arrondi à l’entier le plus proche) à la vitesse minimale et maximale en fonctionnement normal, mode intensif ou «boost» exclu

Min : 399.6 m3/h Max : 572.4 m3/h

Le cas échéant, le débit d’air (en m3/h arrondi à l’entier le plus proche) en mode intensif ou «boost»;

Émissions acoustiques de l’air pondérées de la valeur A (en dB arrondis à l’entier le plus proche), à la vitesse minimale et maximale disponible en fonctionnement normal

62 dB – 69 dB Le cas échéant, les émissions acoustiques de l’air pondérées de la valeur A (en dB arrondis à l’entier le plus proche) en mode intensif ou «boost» Le cas échéant, la consommation d’énergie en mode «arrêt», (Po), en watts, arrondie à la deuxième décimale

0.49W (Electronic push switch) 0.60W (Electronic touch switch)

Le cas échéant, la consommation d’énergie en mode «veille», (Ps), en watts, arrondie à la deuxième décimale

E Informations complémentaires Protection de l'environnement PROTECTION DE L’ENVIRONNEMENT - DIRECTIVE 2012/19/UE Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères. Recyclez-les là où des installations existent. Contactez la municipalité ou le distributeur pour obtenir des conseils concernant le recyclage. Cet appareil porte un marquage spécifique conformément à la directive européenne 2012/19/UE relative aux Déchets d’Équipements Électriques et Électroniques (DEEE). En garantissant la mise au rebut appropriée de ce produit, vous aidez à prévenir les conséquences négatives potentielles sur l’environnement et la santé humaine, qui sinon pourraient être provoquées par sa mise au rebut inadéquate. Ce symbole présent sur le produit indique que ce produit ne doit pas être jeté avec les ordures ménagères. Il doit au contraire être déposé dans un centre de récupération et de recyclage des équipements électriques et électroniques. La mise au rebut doit être effectuée conformément aux réglementations locales relatives à la mise au rebut des déchets. Pour plus de détails concernant le traitement, la collecte et le recyclage de ce produit, contactez votre mairie, le service de ramassage des poubelles de votre commune ou le magasin où le produit a été acheté. Nos emballages peuvent faire l’objet d’une consigne de tri. Pour en savoir plus : www.consignesdetri.fr
