Marke	VALBERG
Modell	CGH 90 X ATSC
Produkttyp	Dunstabzugshaube / Umluftbetrieb
Breite	90 cm
Stromversorgung	220-240 V ~, 50 Hz
Energieeffizienzklasse	C
Jährlicher Energieverbrauch	51,2 kWh
Maximaler Luftdurchsatz	368,6 m³/h
Maximaler Druck	177 Pa
Geräuschpegel	68 dB
Beleuchtung	LED 2,5 W, 60 Lux
Anzahl der Geschwindigkeitsstufen	3
Fettfilter	Aluminium, waschbar
Aktivkohlefilter	Optional, alle 4 Monate austauschbar
Mindestabstand zum Kochfeld	65 cm
Installation	Wandmontage, Abluft oder Umluft
Filterwartung	Fettfilter alle 2 Monate, Kohlefilter alle 4 Monate
Garantie	2 Jahre
Sicherheitsnormen	Erdung erforderlich, allpolige Netztrennung
Austauschbarer Lampentyp	LED DBS-2.5/65-H-120/33 oder gleichwertig

Häufig gestellte Fragen - CGH 90 X ATSC VALBERG

Wie installiere ich die Dunstabzugshaube CGH 90 X ATSC?

Die Installation muss von einem Fachmann durchgeführt werden. Halten Sie einen Mindestabstand von 65 cm zwischen der Haube und dem Kochfeld ein. Befestigen Sie die Wandplatte mit geeigneten Dübeln und hängen Sie die Haube ein. Verwenden Sie für die Abluftversion einen Schlauch mit demselben Durchmesser wie der Luftauslass.

Kann ich die Haube im Umluftbetrieb verwenden?

Ja, die Haube kann im Umluftbetrieb verwendet werden. Sie müssen Aktivkohlefilter (nicht im Lieferumfang enthalten) kaufen und nach dem Entfernen des Aluminiumfilters installieren.

Wie reinige ich die Fettfilter?

Die Aluminium-Fettfilter sollten maximal alle 2 Monate gereinigt werden. Sie können sie von Hand mit einem milden, nicht scheuernden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur im Kurzprogramm waschen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss maximal alle 4 Monate ausgetauscht werden. Er ist nicht regenerierbar. Die Häufigkeit hängt von der Nutzung und der Art des Kochens ab.

Wie ersetze ich die LED-Lampe?

Trennen Sie das Gerät vom Stromnetz, entfernen Sie den Aluminiumfilter und lassen Sie die Lampe abkühlen. Ersetzen Sie sie durch eine identische LED-Lampe (Referenz DBS-2.5/65-H-120/33 oder gleichwertig). Der Austausch muss von einem qualifizierten Techniker durchgeführt werden.

Wie hoch ist der Energieverbrauch der Haube?

Der jährliche Energieverbrauch beträgt 51,2 kWh (Klasse C). Die Leistung der LED-Beleuchtung beträgt 2,5 W.

Ist die Haube laut?

Der maximale Geräuschpegel beträgt 68 dB, was einem moderaten Geräuschpegel für eine Dunstabzugshaube entspricht.

Welche wichtigen Sicherheitshinweise gibt es?

Flambieren Sie niemals Speisen unter der Haube. Vermeiden Sie offene Flammen. Sorgen Sie für ausreichende Belüftung, wenn die Haube zusammen mit Gasgeräten verwendet wird. Schalten Sie vor Wartungsarbeiten die Stromversorgung aus.

Kann ich die Haube selbst installieren?

Montage und elektrischer Anschluss müssen aus Sicherheitsgründen von Fachpersonal durchgeführt werden. Verwenden Sie Schutzhandschuhe.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie zuerst die Stromversorgung und die Sicherung. Stellen Sie sicher, dass die Filter nicht verstopft sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den VALBERG-Kundendienst.

BEDIENUNGSANLEITUNG CGH 90 X ATSC VALBERG

Für diese Produkte wird ab dem Verkaufsdatum* eine Garantie von 2 Jahren für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.

GARANTIEBEDINGUNGEN

GEBRAUCHSANLEITUNG 22

BEDIENUNGSANLEITUNG 32

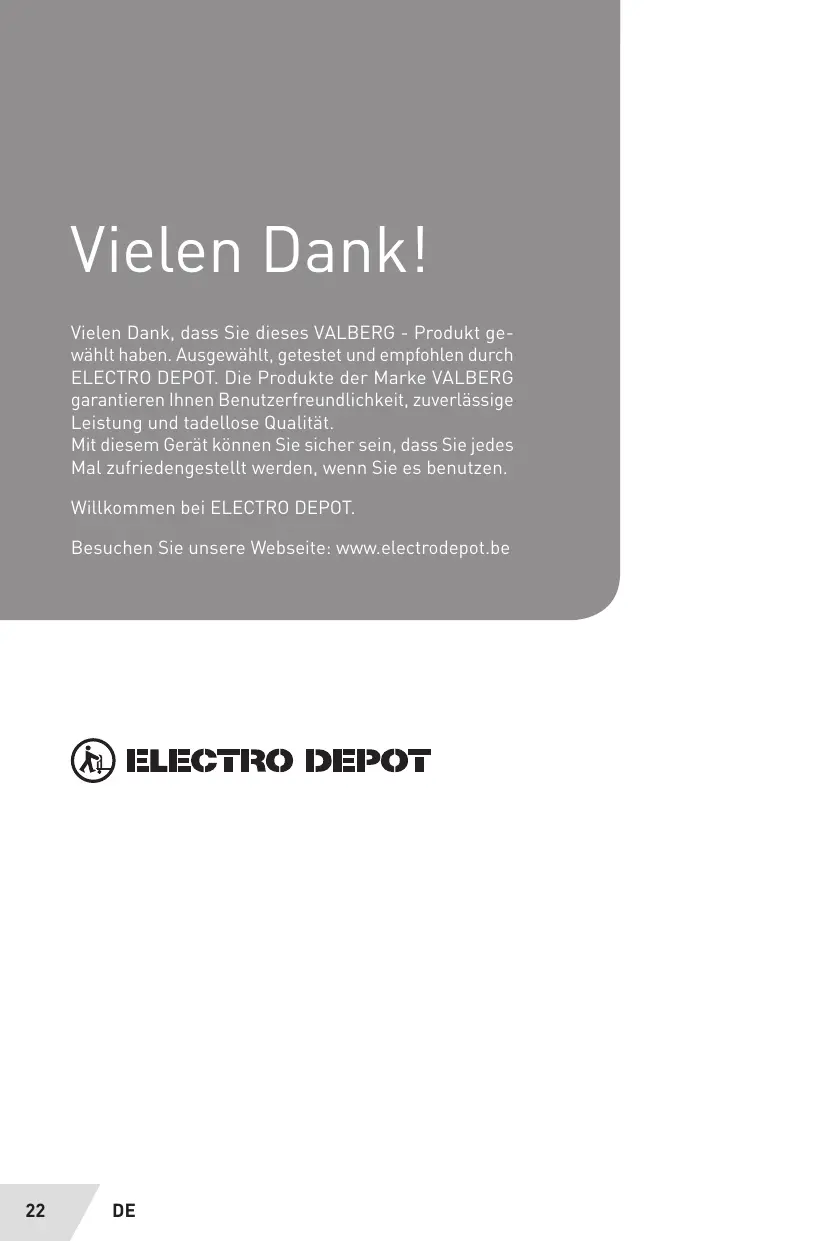

Danke!

Lieferant als Verbraucher.

Vielen Dank, dass Sie sich für dieses VALBERG-Produkt entschieden haben. Ausgewählt, getestet und empfohlen durch ELECTRO DEPOT. Die Produkte der Marke VALBERG garantieren Ihnen Benutzerfreundlichkeit, zuverlässige Leistung und tadellose Qualität.

Mit diesem Gerät können Sie sicher sein, dass Sie bei jeder Benutzung zufriedengestellt werden.

Willkommen bei ELECTRO DEPOT.

Besuchen Sie unsere Website: www.electrodepot.be

ELECTRO DEPOT

A	Vor der Inbetriebnahme des Geräts	24	Sicherheitsvorschriften
B	Verwendung des Geräts	24	Technische Spezifikationen
		27	Bestimmungsgemäß Verwendung
		27	Montage
		28	Bedienung
C	Reinigung und Pflege	29	Reinigung und Pflege
D	Entsorgung	30	Entsorgung Ihres Altgeräts

Sicherheitsvorschriften

BITTE LESEN SIE DIE ANLEITUNG AUFMERKSAM DURCH, BEVOR SIE DAS GERÄT BENUTZEN, UND BEWAHREN SIE DIESE AUF, UM BEI BEDARF DARIN NACHZUSCHLAGEN.

• Achtung: Werden in einem Raum gleichzeitig die Dunstabzugshaube und ein Gasbrenner oder Kamin (ausgenommen elektrisch betriebene Geräte) genutzt, können durch die Umlenkung von Luftströmen Gefahren entstehen. In diesem Fall entzieht die Abzugshaube den anderen Geräten die zur Verbrennung nötige Luft. Der Druckabfall im Raum darf 4 Pa (4x10-5 Bar) nicht überschreiten. Um einen sicheren Gebrauch zu gewährleisten, muss dafür gesorgt sein, dass der Raum ausreichend belüftet ist. Im Hinblick auf die Abluft gelten die in Ihrem Land vorgeschriebenen Bestimmungen.

Bevor Sie die Abzugshaube mit Ihrem Stromanschluss verbinden, beachten Sie folgende Schritte:

Lesen Sie die Angaben auf dem Typenschild (auf der Innenseite der Abzugshaube angebracht) sorgfältig durch und prüfen Sie, ob Spannung und Leistung des Gerätes mit denen des Stromnetzes übereinstimmen. Prüfen Sie außerdem, ob die Steckdose geeignet ist. Lassen Sie sich im Zweifelsfall von einem qualifizierten Elektriker beraten. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Schließen Sie das Gerät über eine Steckdose mit 3 A-Sicherung oder über das Zweiphasen-Kabel mit 3 A-Sicherung an das Stromnetz an.

ACHTUNG! Unter bestimmten Umständen kann von Elektrogeräten Gefahr ausgehen!

• Versuchen Sie nicht, den Zustand der Filter zu prüfen, wenn die Abzugshaube eingeschaltet ist.
• Berührungen der Lampen und umliegender Teile während und direkt nach längerem Betrieb unbedingt vermeiden.
• Es ist strikt untersagt, Gerichte

unter der Abzugshaube zu flambieren.

• Offene Flammen vermeiden! Sie gefährden die Filter und verursachen Brandgefahr.
• Beim Frittieren das Öl durchgehend beobachten, um zu vermeiden, dass es überhitzt und Feuer fängt. Vor allen Wartungsarbeiten am Gerät die Stromversorgung der Abzugshaube trennen.
• Dieses Gerät kann von Kindern über 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie überwacht werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt.
• Wird die Abzugshaube im selben Raum wie ein mit Gas oder anderen Brennstoffen betriebenes Gerät genutzt, muss der Raum ausreichend belüftet sein.
• Wird die Reinigung nicht

gemäß Anleitung durchgeführt, kann es zu Feuerentwicklung kommen.

Sorgen Sie für eine ausreichende Raumbelüftung, falls die Abzugshaube zur gleichen Zeit mit gas- oder anderen brennstoffbetriebenen Geräten verwendet wird (gilt nicht für Abzugshauben, die Abluft an der Geräterückseite ausblasen). Die Abluft darf nicht in Rohre, über die Dämpfe von gas- oder anderen brennstoffbetriebenen Geräten abgeleitet werden, abgeführt werden (gilt nicht für Abzugshauben, die Abluft ausschließlich an der Geräterückseite ausblasen). ACHTUNG: Zugängliche Teile können heiß werden, wenn Kochgeräte unter diesem Gerät betrieben werden. Den Anweisungen zum Abführen der Abluft ist Folge zu leisten. Informationen zur Produktinstallation und zum Ersetzen des Leuchtmittels finden Sie in den folgenden Abschnitten dieser Anleitung. Wir übernehmen keine Haftung für jegliche Art von Schaden, der sich aus der Missachtung der oben genannten Vorschriften ergibt.

• Jegliche Installation von Schrauben oder die Befestigung des Geräts, die diesen Anweisungen nicht entsprechen, stellen die Gefahr eines Stromschlags dar.

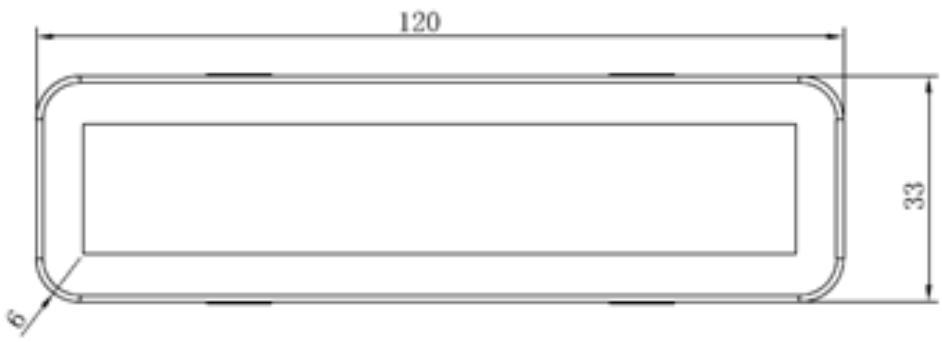

• Zu verwendender Lampentyp (oder alternativer Lampentyp) DBS-2.5/65-H-120/33 (ILCOS-D-Code gemäß Standard IEC 61231).
• LED-Module mit eingebautem Vorschaltgerät
• Maximalleistung: 2.5 W
• Spannung: 220-240V ~
• Abmessung: 120 mm (L) × 33 mm

Technische Spezifikationen

Name des Lieferanten oder Handelsmarke	VALBERG
Modell-Referenznummer	956003
Jährlicher Energieverbrauch	AEChood	51,2 kWh/a
Energieeffizienzklasse	C
Fluidodynamische Effizienz	FDEhood	11,4
Energieeffizienzindex	EEIhood	81,0
Gemessener Luftdurchsatz bei optimaler Effizienz	QBEP	195,6 m3/h
Gemessener Luftdruck bei optimalem Effizienzwert	PBEP	177 Pa
Max. Luftdurchsatz	Qmax	368,6 m3/h
Gemessene elektrische Eingangsleistung bei optimalem Effizienzwert	WBEP	84,6 W
Normale Leistung des Beaufchtungssystems	WL	2,5 W
Durchschnittliche Beaufchtung des Beaufchtungssystems auf der Kochoberfläche	Emiddle	60 lux
Gemessener Energieverbrauch im Standby-Modus	PS	-W
Leistungsaufnahme im Aus-Zustand	P0	0 W
Schallleistungspegel	LwA	68 dB

Bestimmungsgemäße Verwendung

Das Gerät kann wie folgt verwendet werden: In den Betriebsarten Abluft (Abtransport der Luft nach außen) oder Umluft (Wiederaufbereitung und Rückführung der Luft).

Montage

ACHTUNG

Die Montage und der elektrische Anschluss des Gerätes müssen durch Fachpersonal vorgenommen werden. Vor Montagebeginn Schutzhandschuhe anziehen!

Elektroinstallation:

Die Steckdose muss nach Installation des Gerätes weiterhin erreichbar sein. Sofern das Kabel des Geräts nicht mit einem Stecker ausgestattet ist, muss ein Hauptschalter mit einem Mindestabstand der stromführenden Kontakte von 3 mm zwischen Stromnetz und Gerät geschaltet werden. Dieser muss an die entsprechende Last angepasst sein und den geltenden Regelungen entsprechen. Die Verbindung mit dem Stromnetz wird wie folgt hergestellt:

1 Der Mindestabstand zwischen der Oberfläche der Kochbehälter auf der Kochunterlage und der tiefsten Stelle der Dunstabzugshaube muss mindestens 65 cm betragen.

• Wird ein Verbindungsrohr verwendet, das aus zwei oder mehreren Teilen besteht, so ist darauf zu achten, dass der obere Teil den unteren Teil von außen umschließt. Das Abluftrohr der Abzugshaube nicht an ein Rohr anschließen, durch welches warme Luft fließt oder das dazu genutzt wird, Rauch von nicht elektrisch betriebenen Geräten abzuleiten.
• Handelt es sich um eine ansaugende Abzugshaube, muss eine Öffnung für den Abtransport der Luft eingerichtet werden.
• Wir empfehlen, ein Luftabzugsrohr und eine Luftausgangsöffnung mit identischem Durchmesser zu verwenden. Die Nutzung eines Reduzierstücks kann die Leistung des Produktes mindern und zu vermehrter Geräuschentwicklung beitragen.

Achtung! Falls Ihr Gerätemodell mit Dekorglas ausgestattet ist, müssen Sie, bevor Sie mit der Installation der Dunstabzugshaube fortfahren, die folgenden, in Abbildung 4, Schritt 1, dargestellten Arbeitsschritte durchführen.

1. Entnehmen Sie sowohl den Haubenkörper als auch das Glas aus der Verpackung und legen Sie sie waagerecht auf eine sichere Fläche.
2. Nehmen Sie das Glas und positionieren Sie es über dem Haubenkörper.
3. Befestigen Sie das Glas unter Verwendung von 4 Gummidichtungen, 4 Unterlegscheiben und 4 x M4*20 mm Schrauben am Holz.

Abluftfunktion

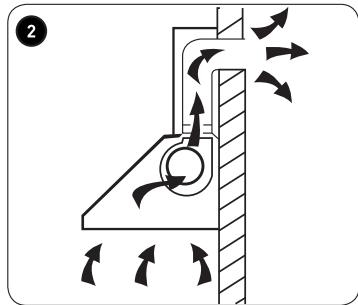

2 Bei dieser Installationsvariante befördert das Gerät die Dämpfe durch eine Außenwand mit Öffnung oder eine bereits vorhandene Rohrleitung nach außen.

Befestigung an der Wand

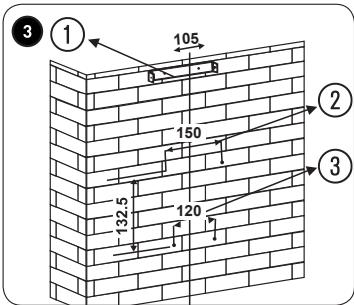

3 Unter Einhaltung der angegebenen Maße die Löcher 1, 2 und 3 bohren. Das Gerät an der Wand befestigen und waagrecht mit den Hängeschränken ausrichten.

Umluftfunktion

Um die Abzugshaube von „Abluft“ auf „Umluft“ umzustellen, werden Aktivkohlefilter benötigt.

Aktivkohlefilter installieren

• Für die Installation des Aktivkohlefilters müssen Sie zunächst den Aluminiumfilter entfernen.
• Öffnen Sie das Gitter. Drücken Sie auf die Verriegelung und ziehen Sie den Filter nach unten.
• Platzieren Sie den Aktivkohlefilter im Gerät und drehen Sie ihn entgegen dem Uhrzeigersinn. Installieren Sie das Gitter wieder an der Ausgangsposition.
• Es wird empfohlen, die Abzugshaube bereits einige Minuten vor dem Kochen einzuschalten. Außerdem ist es ratsam, sie nach Beendigung des Kochens noch etwa 15 Minuten laufen zu lassen, um Gerüche vollständig zu eliminieren und den Abtransport der verbrauchten Luft zu ermöglichen.

Stecken Sie die Dübel in die Löcher und befestigen Sie die Platte unter Verwendung von 2 Schrauben (M4*40 mm) an der Wand.

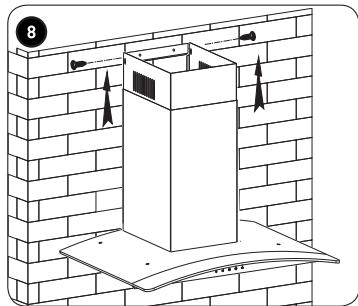

1. Stecken Sie die Dübel in die Löcher und hängen Sie die Haube mit 2 Schrauben (M4*30 mm) auf.
2. Stecken Sie 2 Dübel in die Löcher.
3. Hinweis: Verwenden Sie die Platte für die Befestigung des Rauchabzugs.

A Schritt 2 und 3

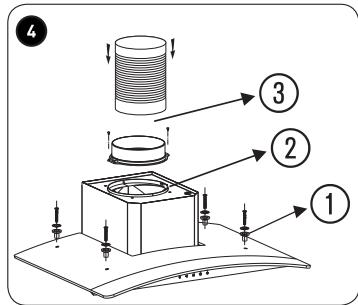

1. Verwenden Sie 2 Schrauben (M4*8 mm) für die Befestigung des Auslasses.
2. Stecken Sie das Verlängerungsrohr in den Auslass.

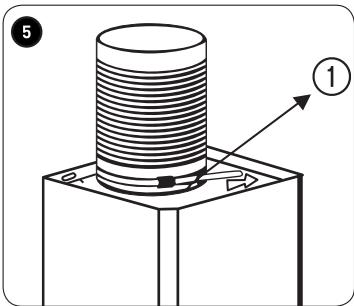

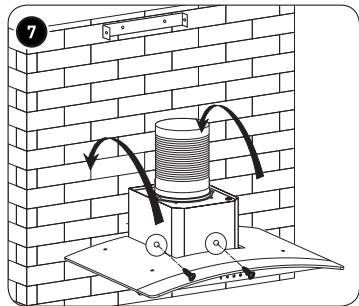

Sichern Sie das Rohr mit der Kabelklemme am Auslass. 6 Stecken Sie den inneren Rauchabzug (A) in den äußeren Rauchabzug (B). 7 Hängen Sie das Gerät auf die Schrauben. Öffnen Sie dann die Aluminiumfilter und befestigen Sie die Sicherheitsverriegelungen in der Haube mit 2 Schrauben [M4 x 30 mm]. Heben Sie den Rauchabzug auf die Platte und befestigen Sie den Rauchabzug mit 2 Schrauben (M4 x 8 mm) an der Platte.

Bedienung

Bedienfeld

Ein/Aus-Taste, Taste für erste Geschwindigkeit (Minimale Geschwindigkeit)

Taste für zweite Geschwindigkeit (Mittlere Geschwindigkeit)

Taste für dritte Geschwindigkeit (Maximale Geschwindigkeit)

Taste für Beleuchtung

Schaltet die Beleuchtung ein und aus.

Reinigung und Pflege

• Für das einwandfreie Funktionieren bedarf die Abzugshaube einer regelmäßigen Wartung und Reinigung. Dies gilt entsprechend für den Fett- und den Aktivkohlefilter.
• Der Fettfilter dient dazu, in der Luft schwebende Fettpartikel aufzufangen. Daher kann er verstopfen. Wann das geschieht, ist von Art und Dauer des Gebrauchs der Abzugshaube abhängig. Um einer Brandgefahr vorzubeugen, müssen die Fettfilter mindestens alle 2 Monate gereinigt werden. Dies kann entweder per Hand mit einem neutralen Reinigungsmittel (kein Scheuermittel) oder in der Geschirrspülmaschine bei niedriger Temperatur im Kurzprogramm geschehen.
• Nach mehrmaliger o.g. Reinigung kann sich die Farbe des Filters verändern. Dies berechtigt nicht zu einem kostenfreien Umtausch. Die Aktivkohlefilter reinigen die Luft, die in den Raum zurückgeführt wird, und schwächen beim Kochen entstehende Gerüche ab. Einweg-Aktivkohlefilter müssen spätestens alle 4 Monate ausgetauscht werden. Die Sättigung der Aktivkohle wird von der Verwendungsdauer der Abzugshaube, der Art der Küche und der Häufigkeit der Reinigung des Fettfilters beeinflusst. Die Abzugshaube mithilfe eines in Reinigungsalkohol oder neutralem Reinigungsmittel (kein Scheuermittel) getränkten Lappens regelmäßig innen und außen reinigen.

Die integrierte Beleuchtung ist für den Gebrauch während des Kochens konzipiert und darf nicht dauerhaft zur Beleuchtung des Raumes verwendet werden. Ein längerer Gebrauch verkürzt die Lebensdauer der Glühbirne erheblich. - Ist das Gerät mit einer Betriebsleuchte ausgestattet, sollte diese nicht über einen längeren Zeitraum zur Beleuchtung des Raumes dienen.

ACHTUNG

Bei Nicht-Einhaltung der Reinigungshinweise für die Abzugshaube bzw. der Anweisungen zu Austausch und Reinigung der Filter besteht Feuergefahr. Die Einhaltung der genannten Anweisungen wird daher unbedingt empfohlen.

LED-Licht ersetzen

Schalten Sie das Gerät aus und trennen Sie die Netzstromverbindung.

Entfernen Sie den Aluminiumfilter.

Warten Sie, bis sich die LED-Lampe abgekühlt hat, bevor Sie diese ersetzen.

Ersetzen Sie die Lampe durch eine des gleichen Typs (2,5 W LED-Lampe).

Tragen Sie Handschuhe und meiden Sie scharfe Kanten. - Lassen Sie die Lampe NUR von qualifizierten Fachkräften ersetzen.

Entsorgung Ihres Altgeräts

ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÄLLEN

Dieses Gerät trägt das Symbol WEEE (Elektrisches oder elektronisches Altgerät), was bedeutet, dass es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern den örtlichen Sammelstellen zur Abfalltrennung zugeführt werden muss. Abfallverwertung trägt zum Umweltschutz bei.

UMWELTSCHUTZ - RICHTLINIE 2012/19/EU

Zum Schutz unserer Umwelt und Gesundheit müssen elektrische und elektronische Altgeräte nach den klar vorgegebenen Regeln entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind.

Daher darf Ihr Gerät, welches auf seinem Typenschild oder der Verpackung mit dem Symbol

gekennzeichnet ist, keinesfalls in einer öffentlichen oder privaten Mülltonne für Hausmüll entsorgt werden. Der Benutzer muss das Gerät den örtlichen Abfall-Sortierstellen zum Recycling oder zur Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie übergeben.
