Marca	VALBERG
Modelo	CGH 90 X ATSC
Tipo de producto	Campana extractora / reciclable
Ancho	90 cm
Alimentación eléctrica	220-240 V ~, 50 Hz
Clase de eficiencia energética	C
Consumo de energía anual	51,2 kWh
Caudal de aire máximo	368,6 m³/h
Presión máxima	177 Pa
Nivel sonoro	68 dB
Iluminación	LED 2,5 W, 60 lux
Número de velocidades	3
Filtro antigrasa	Aluminio lavable
Filtro de carbón activo	Opcional, reemplazable cada 4 meses
Distancia mínima de la placa de cocción	65 cm
Instalación	Montaje en pared, evacuación o reciclaje
Mantenimiento de los filtros	Antigrasa cada 2 meses, carbón cada 4 meses
Garantía	2 años
Normas de seguridad	Toma de tierra obligatoria, interruptor de corte omnipolar
Tipo de lámpara reemplazable	LED DBS-2.5/65-H-120/33 o equivalente

Preguntas frecuentes - CGH 90 X ATSC VALBERG

¿Cómo instalar la campana CGH 90 X ATSC?

La instalación debe ser realizada por un profesional. Respete una distancia mínima de 65 cm entre la campana y la placa de cocción. Fije la placa mural con tacos adecuados, luego cuelgue la campana. Para la versión de evacuación, use un tubo del mismo diámetro que la salida de aire.

¿Puedo usar la campana en modo reciclaje?

Sí, la campana se puede usar en modo reciclaje. Debe comprar filtros de carbón activo (no incluidos) e instalarlos después de retirar el filtro de aluminio.

¿Cómo limpiar los filtros antigrasa?

Los filtros antigrasa de aluminio se limpian cada 2 meses como máximo. Puede lavarlos a mano con un detergente neutro no abrasivo o en el lavavajillas a baja temperatura en ciclo corto.

¿Cuándo hay que reemplazar el filtro de carbón activo?

El filtro de carbón activo debe reemplazarse cada 4 meses como máximo. No es regenerable. La frecuencia depende del uso y del tipo de cocción.

¿Cómo reemplazar la lámpara LED?

Desconecte el aparato, retire el filtro de aluminio y deje enfriar la lámpara. Reemplácela por una lámpara LED idéntica (referencia DBS-2.5/65-H-120/33 o equivalente). El reemplazo debe ser realizado por un técnico calificado.

¿Cuál es el consumo energético de la campana?

El consumo de energía anual es de 51,2 kWh (clase C). La potencia de la iluminación LED es de 2,5 W.

¿Es ruidosa la campana?

El nivel sonoro máximo es de 68 dB, lo que corresponde a un nivel sonoro moderado para una campana de cocina.

¿Cuáles son las instrucciones de seguridad importantes?

Nunca flamee alimentos debajo de la campana. Evite llamas desnudas. Asegure una ventilación suficiente si la campana se usa con aparatos de gas. Corte la alimentación antes de cualquier mantenimiento.

¿Puedo instalar la campana yo mismo?

El montaje y la conexión eléctrica deben ser realizados por personal especializado por razones de seguridad. Use guantes de protección.

¿Qué hacer si la campana no funciona?

Primero verifique la alimentación eléctrica y el fusible. Asegúrese de que los filtros no estén obstruidos. Si el problema persiste, contacte al servicio posventa de VALBERG.

MANUAL DE USUARIO CGH 90 X ATSC VALBERG

El certificado de garantía de este producto tiene una duración de 2 años a partir de la fecha de compra*, y se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado.

*Previa presentación del comprobante de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL

Hotte de cuisine

Dampkap

Dunstabzugshaube

Campana extractora

956003 - CGH 90 X ATSC

GUIDE D'UTILISATION 02

HANDLEIDING 12

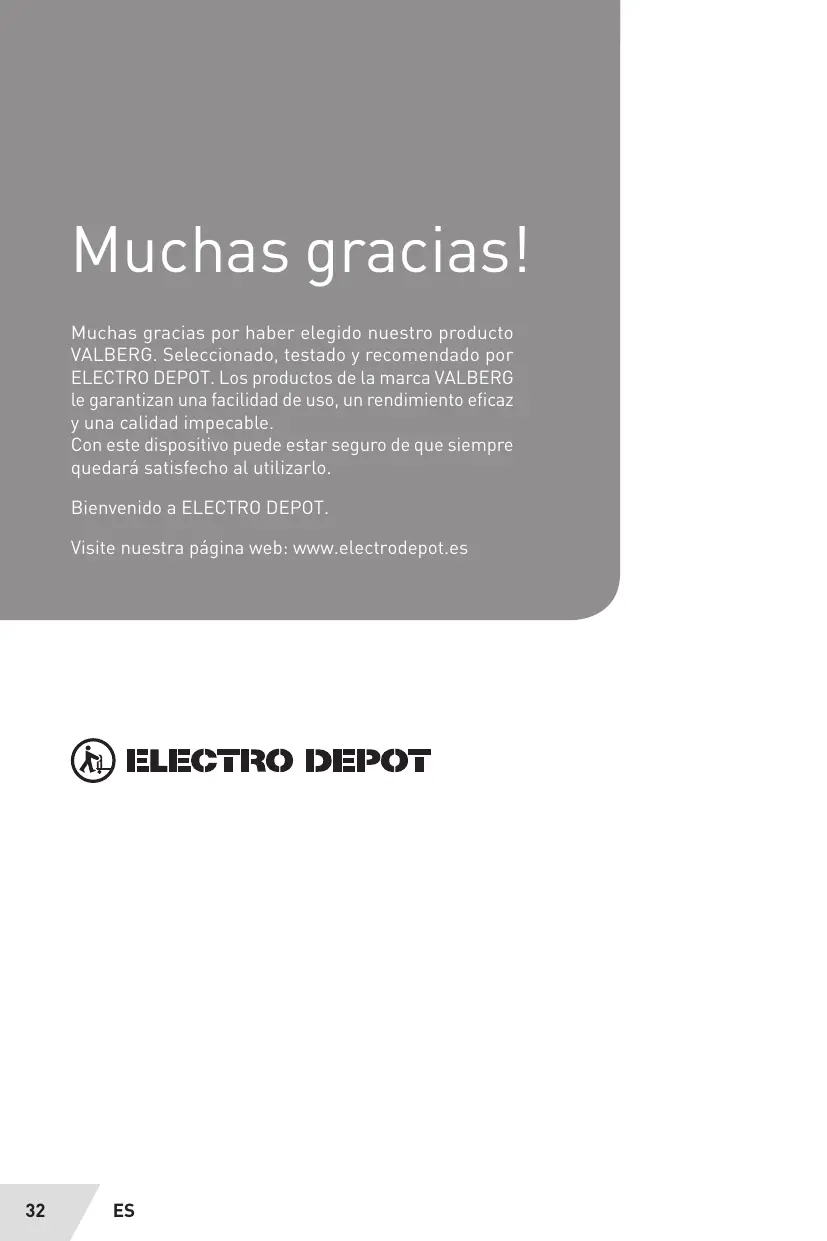

Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionado, testado y recomendado por ELECTRO DEPOT. Los productos de la marca VALBERG le garantizan una calidad de uso, un rendimiento eficaz y una calidad impecable.

Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo.

Bienvenido a ELECTRO DEPOT.

Visite nuestra página web: www.electrodepot.es

ELECTRO DEPOT

A	Antes de empezar	34	Indicaciones de seguridad
B	Uso del dispositivo	36	Especificaciones技术水平icas
		37	Uso previsto
		37	Montaje
		38	Uso
C	Mantenimiento y limpieza	39	Mantenimiento y limpieza
D	Eliminación	40	Desecho de su dispositivo obsoleto

Indicaciones de seguridad

POR FAVOR, LEA ESTE MANUAL DETENIDAMENTE ANTES DE UTILIZAR EL DISPOSITIVO Y CONSÉRVELO PARA SU USO EN FUTURAS OCASIONES.

• Atención: si en un espacio se utilizan al mismo tiempo la campana extractora y un quemador de gas o chimenea (a excepción de dispositivos eléctricos), ello podrá suponer un peligro por desvíos de corrientes de aire.
• En este caso, la campana extractora sustrae el aire necesario para la combustión a los otros dispositivos. No se debe sobrepasar el descenso de presión en el área 4 Pa (4x10-5 bar). Para garantizar un uso seguro, cerciórese de que el área está suficientemente ventilada. En cuanto al aire de salida, se aplicarán las disposiciones vigentes en su país.

Antes de conectar la campana extractora al suministro eléctrico, es importante que tenga en cuenta los siguien

tes pasos:

• Lea detenidamente los datos señalados en la placa indicadora (en la parte inferior de la campana extractora) y compruebe si la tensión y el rendimiento del dispositivo coinciden con los del sistema eléctrico. Además, compruebe si el enchufe es adecuado.
• En caso de duda, déjese aconsejar por un electricista cualificado.
• Para evitar peligros, si el cable para la conexión de red está dañado, deberá ser reemplazado por el fabricante, su servicio al cliente o una persona cualificada.
• Conectar el dispositivo a la red eléctrica mediante un enchufe con 3 A o a un cable bifásico con 3 A.

¡ATENCIÓN! Los electrodomésticos pueden inducir un peligro en determinadas circunstancias.

• No intente comprobar el estado de los filtros cuando la campana extractora está encendida.
• Evite el contacto de lámparas o piezas circundantes durante o directamente después de un largo periodo de uso.
• Queda estrictamente prohibido flamear alimentos bajo la campana extractora.

Queda estrictamente prohibido flamear alimentos bajo la campana extractora.

• ¡Evite las llamas! Ponen en peligro los filtros y originan un riesgo de incendio.
• Al freír, observe el aceite de forma continua para evitar que se sobrecaliente y prenda fuego.
• Antes de realizar cualquier trabajo de mantenimiento en el dispositivo, desconéctelo del suministro eléctrico.
• Este aparato puede ser utilizado por niños que hayan alcanzado los 8 años de edad, así como por personas con capacidades físicas, sensoriales o mentales limitadas, o con falta de experiencia o conocimiento, siempre que se encuentren bajo supervisión o hayan sido instruidas sobre el uso seguro del dispositivo y los riesgos que pueda originar. No está permitido que los niños jueguen con el dispositivo. La limpieza y el mantenimiento por parte del usuario no deben realizarlos niños sin supervisión.
• Si la campana extractora se utiliza en el mismo espacio que dispositivos con gas u otros combustibles, estos deben estar con una ventilación suficiente.
• Existe riesgo de incendios si la limpieza no se lleva a cabo según se indica en las instrucciones.
• Cuando utilice la campana al mismo tiempo que otros aparatos de gas u otros combustibles [no aplicable para los aparatos de descarga de aire], la habitación debe tener una ventilación correcta.
• El aire no debe descargarse bajo el conducto normal usado para el escape de vapor de los aparatos de gas u otros combustibles (no aplicable para los aparatos que descargan aire).
• ATENCIÓN: las piezas accesibles pueden estar calientes cuando se utilizan con los aparatos de cocción.
• Respete la normativa relacionada con la evacuación del aire.
• En cuanto a la información sobre la instalación y sustitución de las lámparas, consulte el siguiente apartado del manual.
• No asumimos ninguna responsabilidad por cualquier tipo de perjuicio derivado de una falta de observancia de las pautas citadas anteriormente.
• Cualquier instalación de los tornillos o montaje del aparato que no cumpla estas instrucciones podría suponer un peligro eléctrico.

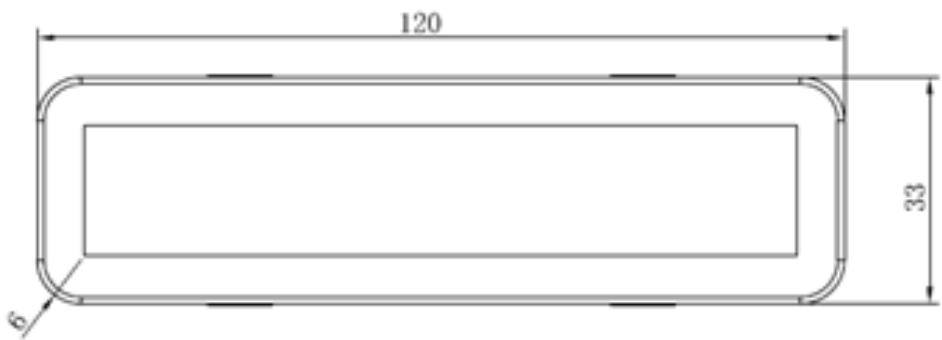

• Utilice lámpara de tipo (o use un tipo alternativo de lámpara) DBS-2.5/65-H-120/33 (código ILCOS D según norma IEC 61231).
• Módulos LED, autobalastrada
• Máx. potencia: 2.5 W
• Rango de voltaje: 220-240 V ~
• Dimensiones: 120 mm (L) × 33 mm

Especificaciones técnicas

Nombre deproveedor omarca	VALBERG
Referencia del modelo establishido por elproveedor	956003
Consumo de energia anual	AEChood	51,2 kWh/a
Clase de eficiencia energetica	C
Eficiencia fluidodinámica	FDEhood	11,4
Índice de eficiencia energetica	EEIhood	81,0
Caudal de aire calculado en el rendimientoóptimo	QBEP	195,6 m3/h
Presión de aire calculada en el punto deficiencia optimo	PBEP	177 Pa
Máx. caudal de aire	Qmax	368,6 m3/h
Entrada de potencia electrica calculada en elpunto de eficiencia optimo	WBEP	84,6 W
Potencia nominal delsystema de iluminación	WL	2,5 W
Iluminación media del systema de iluminaciónen la superficie de coccción	Emiddle	60 lux
Consumo de potencia calculado en el modo deespera	PS	- W
Consumo de energia en modo "parada"	P0	0 W
Nivel de potencia acústica	LwA	68 dB

Uso previsto

El dispositivo debe utilizarse como se indica a continuación: en los diferentes modos de operación Aire de salida (Transporte del aire hacia el exterior) o Aire de circulación (Reprocesamiento y reducción del aire).

Montaje

ATENCIÓN

• El montaje y la conexión eléctrica del dispositivo deben ser realizados por personal cualificado.
• ¡Utilice guantes de protección antes de iniciar el montaje!

Instalación eléctrica:

• El enchufe debe resultar accesible una vez finalizada la instalación. Siempre y cuando el cable del dispositivo no esté equipado con un enchufe, deben conectarse un interruptor principal con una distancia mínima del contacto conductor de 3 mm entre el suministro eléctrico y el dispositivo. Este debe ajustarse a la energía correspondiente y a las regulaciones vigentes.
• La conexión con el suministro eléctrico se debe llevar a cabo de la siguiente manera:

MARRÓN = L (Conductor)

AZUL = N (Neutral)

La distancia mínima entre la superficie del recipiente de cocción sobre la base de cocción y el lugar más profundo de la campana extractora debe ser de al menos 65 cm.

Si se utiliza un tubo de unión compuesto de dos o más piezas, asegúrese de que la parte superior rodea desde fuera la parte inferior. El tubo de escape de aire no debe unirse a un tubo por el que pase aire caliente o que sea utilizado para desviar humo de dispositivos no eléctricos. - Si se trata de una campana extractora de aspiración, posibilite un orificio para el transporte del aire. Le recomendamos que utilice un tubo de salida de aire y un orificio de salida de aire con un diámetro idéntico. El uso de un reductor puede reducir el rendimiento del producto y contribuir a que se genere más ruido.

¡Atención! Si el cristal decorativo del aparato no está montado de serie, antes de proceder a la instalación, deben realizar las operaciones indicadas en la figura 4, bajo 1.

1. Retirar el cuerpo de la campana y el cristal del embalaje y colocarlos horizontalmente sobre una superficie plana.
2. Colocar el cristal en el cuerpo de la campana.
3. Fije el cristal a la campana utilizando 4 juntas de goma, 4 arandelas y 4 tornillos M4*20 mm.

Función del aire de salida

En esta variante de instalación, el dispositivo transporta los vapores hacia afuera mediante una pared exterior con abertura o una tubería ya existente.

Fijación en la pared

3. Perforar los agujeros 1, 2 y 3 con las dimensiones indicadas. Fijar el aparato en la pared y alinearlo horizontalmente con los elementos colgantes.

Función del aire de circulación

Para cambiar la campana extractora de "salida de aire" a "aire de circulación" necesita filtros de carbón activo.

Instalación del filtro de carbón activo

• Para instalar el filtro de carbón activo, primero retire el filtro de aluminio.
• Abra la rejilla, pulse el bloqueo y deslice el filtro hacia abajo.
• Coloque el filtro de carbón activo en la unidad y gírelo hacia la izquierda.
• Vuelva a colocar la rejilla en su dirección original.
• Se recomienda encender la campana extractora una hora antes de cocinar. Además, también es aconsejable dejarla funcionar unos 15 minutos una vez finalizada la cocción para eliminar por completo los olores y posibilitar el transporte de aire utilizado.

3. 1. Inserte los tacos en los orificios y fije la placa a la pared con 2 tornillos [M4*40mm]

1. Inserte los tacos en los orificios y sujete la campana con 2 tornillos (M4*30 mm).
2. Inserte 2 tacos en los orificios.
3. Observaciones: utilice la placa para fijar la chimenea.

4 Pasos 2 y 3

1. Utilice 2 tornillos (M4*8 mm) para fijar la salida.
2. Inserte el tubo extensible a la salida.

5 Utilice el sujetacables para asegurar el tubo a la salida. 6 Inserte la chimenea interior (A) en la chimenea exterior (B). 7 Cuelgue la unidad en los tornillos. A continuación, abra los filtros de aluminio; fije los bloqueos de seguridad en la campana utilizando 2 tornillos (M4*30 mm). 8 Levante y fije la chimenea en la placa con 2 tornillos (M4*8 mm).

Uso

Panel de control

Encendido/Apagado 0

Tecla velocidad 1

Velocidad mínima

Tecla velocidad 2

Velocidad media

Tecla velocidad 3

Velocidad máxima

Tecla BOMBILLA

Enciende y apaga la luz.

Mantenimiento y limpieza

• Para lograr un funcionamiento óptimo, la campana extractora necesita un mantenimiento y limpieza regulares. Ello incluye el filtro de carbón activo y grasas.
• El filtro de grasas sirve para recoger las partículas de grasa flotantes en el aire. Por este motivo, puede obstruirse. Esto ocurre dependiendo del tipo y duración del uso de la campana extractora.
• Para prevenir un riesgo de incendio, los filtros de grasas deben limpiarse cada 2 horas. Lo puede hacer a mano con un producto de limpieza neutro (ningún limpiador abrasivo) o en el lavavajillas a una temperatura baja en un programa corto.
• El color del filtro puede variar tras varios lavados. Ello no justifica un cambio gratis.
• Los filtros de carbón activo limpian el aire que ha vuelto a la habitación y debilitan los olores al cocinar.
• Los filtros de carbón activo desechables deben ser reemplazados cada 4 horas como muy tarde. La saturación del carbón activo está influida por la duración de uso de la campana extractora, el tipo de cocina y la frecuencia de la limpieza del filtro de grasas.
• Limpie regularmente el interior y el exterior de la campana extractora con un paño humedecido con alcohol o un producto de limpieza neutro (ningún limpiador abrasivo).
• La iluminación integrada está concebida para su uso durante el proceso de cocción y no debe utilizarse de forma permanente para iluminar el espacio. Un uso prolongado reduce considerablemente la vida útil de la bombilla.
• Si el dispositivo está equipado con una luz de encendido, no debe ser utilizada durante un largo periodo de tiempo para alumbrar el espacio.

ATENCIÓN

Si no se respetan las indicaciones de limpieza para la campana extractora, así como las indicaciones para el intercambio de filtros, existe peligro de incendio. Por lo tanto, es recomendable seguir las instrucciones previstas.

Sustitución de la bombilla LED

• Apague la unidad y desenchúfela.

Retire el filtro de aluminio.

Espere hasta que la lámpara LED se haya enfriado antes de sustituirla. Cámbiela por una lámpara del mismo tipo (LED de 2,5 W).

• Utilice guantes para no dañarse con los bordes afilados.
• SOLO los profesionales técnicos deben realizar la sustitución.

Desecho de su dispositivo obsoleto

ELIMINACIÓN DE DESECHOS ELÉCTRICOS Y ELECTRÓNICOS

Este dispositivo contiene el símbolo de la Directiva RAEE (Directiva sobre residuos de aparatos eléctricos y electrónicos), lo que significa que no puede ser desechado en la basura doméstica una vez finalizada su vida útil, sino en puntos de recogida locales para la separación de residuos. La recuperación de residuos contribuye a la protección del medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/EU

Para proteger nuestro medio ambiente y nuestra salud, los dispositivos viejos eléctricos y electrónicos deben desecharse según las normas existentes, así como por los organismos correspondientes.

Por este motivo, su dispositivo con el símbolo indicado en su etiqueta de identificación o embalaje,

no debe desecharse en un cubo de basura pública o privada de uso doméstico. El usuario debe entregar el dispositivo en puntos de recogida locales para su reciclaje y clasificación, o para ser reutilizado con otros fines según lo definido en la Directiva.
