Merk	VALBERG
Model	CGH 90 X ATSC
Producttype	Afzuigkap / recirculatiekap
Breedte	90 cm
Voeding	220-240 V ~, 50 Hz
Energielabel	C
Jaarlijks energieverbruik	51,2 kWh
Maximale luchtdebiet	368,6 m³/h
Maximale druk	177 Pa
Geluidsniveau	68 dB
Verlichting	LED 2,5 W, 60 lux
Aantal snelheden	3
Vetfilter	Wasbaar aluminium
Koolstoffilter	Optioneel, elke 4 maanden vervangbaar
Minimale afstand tot kookplaat	65 cm
Installatie	Wandmontage, afvoer of recirculatie
Onderhoud filters	Vetfilter elke 2 maanden, koolstoffilter elke 4 maanden
Garantie	2 jaar
Veiligheidsnormen	Verplichte aarding, omnipolaire stroomonderbreker
Vervangbaar lamptype	LED DBS-2.5/65-H-120/33 of gelijkwaardig

Veelgestelde vragen - CGH 90 X ATSC VALBERG

Hoe installeer ik de afzuigkap CGH 90 X ATSC?

De installatie moet door een professional worden uitgevoerd. Houd een minimale afstand van 65 cm aan tussen de afzuigkap en de kookplaat. Bevestig de muurplaat met geschikte pluggen en hang de afzuigkap eraan. Gebruik voor de afvoerversie een slang met dezelfde diameter als de luchtafvoer.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, de afzuigkap kan in recirculatiemodus worden gebruikt. U moet koolstoffilters (niet meegeleverd) aanschaffen en deze installeren nadat u het aluminium filter hebt verwijderd.

Hoe reinig ik de vetfilters?

De aluminium vetfilters worden maximaal elke 2 maanden gereinigd. U kunt ze met de hand wassen met een neutraal, niet-schurend schoonmaakmiddel of in de vaatwasser op lage temperatuur op een kort programma.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter moet maximaal elke 4 maanden worden vervangen. Het is niet te regenereren. De frequentie hangt af van het gebruik en het type koken.

Hoe vervang ik de LED-lamp?

Haal de stekker uit het apparaat, verwijder het aluminium filter en laat de lamp afkoelen. Vervang deze door een identieke LED-lamp (referentie DBS-2.5/65-H-120/33 of gelijkwaardig). De vervanging moet door een gekwalificeerde technicus worden uitgevoerd.

Wat is het energieverbruik van de afzuigkap?

Het jaarlijkse energieverbruik is 51,2 kWh (energieklasse C). Het vermogen van de LED-verlichting is 2,5 W.

Is de afzuigkap luidruchtig?

Het maximale geluidsniveau is 68 dB, wat overeenkomt met een matig geluidsniveau voor een afzuigkap.

Wat zijn de belangrijke veiligheidsvoorschriften?

Flambeer nooit voedsel onder de afzuigkap. Vermijd open vuur. Zorg voor voldoende ventilatie als de afzuigkap wordt gebruikt met gastoestellen. Schakel de stroom uit voor onderhoud.

Kan ik de afzuigkap zelf installeren?

De montage en elektrische aansluiting moeten om veiligheidsredenen worden uitgevoerd door gespecialiseerd personeel. Gebruik beschermende handschoenen.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer eerst de stroomvoorziening en de zekering. Zorg ervoor dat de filters niet verstopt zijn. Als het probleem aanhoudt, neem dan contact op met de klantenservice van VALBERG.

GEBRUIKSAANWIJZING CGH 90 X ATSC VALBERG

Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of van het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

*op vertoon van kassabon.

GARANTIEVOORWAARDEN

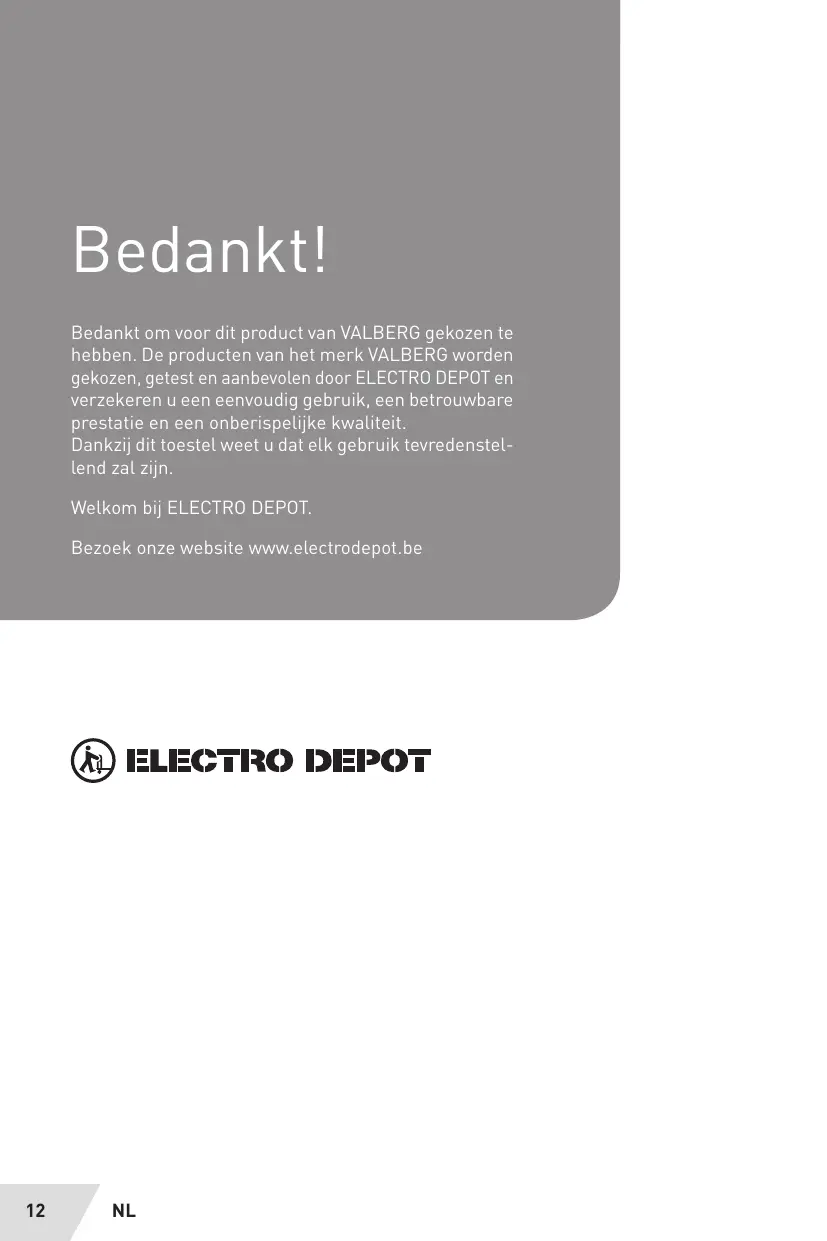

Bedankt om voor dit product van VALBERG gekozen te hebben. De producten van het merk VALBERG worden gekozen, getest en aanbevolen door ELECTRO DEPOT en verzekeren u een eenvoudig gebruik, een betrouwbare prestatie en een onberispelijke kwaliteit.

Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal zijn.

Welkom bij ELECTRO DEPOT.

Bezoek onze website www.electrodepot.be

ELECTRO DEPOT

A	Alvorens het apparaat	14	Veiligheidsinstrumenties
B	Het apparaat gebruiken	16	Specificaties
		17	Doelmatig gebruik
		17	Installatie
		18	Bediening
C	Reinigung en onderhoud	19	Reinigung en onderhoud
D	Verwijdering	20	Afdanken van uw oude machine

Veiligheidsinstructies

LEES DE GEBRUIKSAANWIJZING AANDACHTIG DOOR VOORDAT U HET APPARAAT IN GEBRUIK NEEMT EN BEWAAR DEZE VOOR LATERE RAADPLEGING.

• Let op: Wanneer tegelijkertijd een dampkap en een brander of haard worden gebruikt die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energie.
• De dampkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die in uw land van toepassing zijn.

Voordat u de dampkap op het elektriciteitsnet aansluit:

• Controleer op het typeplaat-

je (aan de binnenkant van de dampkap) of de spanning en het vermogen overeenstemmen met deze van het net, en of de stekker geschikt is voor de aansluiting.

• Neem in geval van twijfel contact op met een vakbekwame elektricien.
• Als het snoer beschadigd is, moet het worden vervangen door de fabrikant, een erkend servicecentrum of een gelijkwaardig bekwaam persoon om elk gevaar te voorkomen.
• Verbind het mechanisme aan de voeding met behulp van een stekker met zekering van 3 A of aan de 2 draden van de tweefase beschermd met een zekering van 3 A.

OPGELET! Huishoudelijke apparaten kunnen in bepaalde omstandigheden gevaarlijk zijn:

Probeer niet om de filters te controleren terwijl de dampkap in werking is. - Raak de lampen en de zones vlakbij niet aan na een langdurige inschakeling van de verlichting of kort na uitschakeling. - Het is absoluut verboden om eten met open vlam onder de kap te bereiden. - Voorkom open vlammen, deze zijn schadelijk voor

de filters en brandgevaarlijk.

• Controleer voortdurend gebakken etenswaren om te voorkomen dat de hete olie vlam vat.
• Voor elke onderhoudsbeurt, ontkoppel de dampkap van de netvoeding.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder of personen met beperkte fysische, visuele of mentale mogelijkheden, of die een gebrek hebben aan ervaring en kennis, als ze onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren die het gebruik van het apparaat met zich meebrengt begrijpen. Laat kinderen nooit met het apparaat spelen. Kinderen zonder toezicht mogen het apparaat niet reinigen of onderhouden.
• Als de dampkap tegelijk met andere apparaten wordt gebruikt die gas of andere brandstoffen verbranden, moet de ruimte goed worden geventileerd.
• Als de reinigingswerkzaamheden niet worden uitgevoerd zoals aangegeven in de gebruiksaanwijzing, loopt u het risico dat er brand uitbreekt.
• Zorg voor voldoende ventilatie

in de ruimte wanneer de dampkap tegelijkertijd wordt gebruikt met apparaten die op gas of een ander brandstof werken (niet van toepassing voor apparaten die lucht naar de achterkant van de ruimte afvoeren)

• De lucht mag niet worden afgevoerd in een leiding die voor de afvoer van damp van apparaten die op gas of een andere brandstof werken wordt gebruikt (niet van toepassing voor apparaten die alleen lucht naar de achterkant van de ruimte afvoeren).
• OPGELET: De toegankelijke delen kunnen warm worden wanneer deze met keukenapparatuur worden gebruikt. Leef de voorschriften over het juist afvoeren van de lucht na.
• Voor gedetailleerde informatie over het installeren en vervangen van lampen, bekijk de relevante sectie die verder in deze gebruiksaanwijzing is vermeld. We wijzen alle verantwoordelijkheid af in geval van schade als gevolg van het negeren van de instructies die hieronder zijn vermeld.
• Wanneer het toestel niet in overeenstemming met deze instructies wordt geïnstalleerd of bevestigd, bestaat er een elektrisch gevaar.
• Gebruik lamp type (of gebruik in alternatief type lamp) DBS-2.5/65-H-120/33 (ILCOS D-code volgens de norm IEC 61231).
• LED-modules, zelfballast
• Maximaal vermogen: 2,5 W
• Spanningsbereik: 220-240 V ~
• Afmetingen: 120 mm (L) × 33 mm

Specificaties

Naam van leverancier of merk	VALBERG
Referentie van model gegeven door de leverancier	956003
Jaarliks energieverbruik	AEChood	51,2 kWh/a
Energie-efficiëntieklasse	C
Hydrodynamische efficiëntie	FDEhood	11,4
Energie-efficiëntie index	EEIhood	81,0
Gemeten luchtdebiet op het Beste-efficiëntiepunt	QBEP	195,6 m³/h
Gemeten luchtdruk op het Beste-efficiëntiepunt	PBEP	177 Pa
Max. Luchtdebiet	Qmax	368,6 m³/h
Gemeten opgenomen vermogen op het Beste-efficiëntiepunt	WBEP	84,6 W
Nominaal vermogen van de Lightinstallatie	WL	2,5 W
Gemiddelde Lichtsterkte van de Lightinstallatie op het kookoppervlak	Emiddle	60 lux
Gemeten stroomverbruik in stand-by	PS	- W
Elektriciteitsverbruik in de stand “Uit”	P0	0 W
Geluidsvermogenniveau	LwA	68 dB

Doelmatig gebruik

Het apparaat is ontworpen om te worden gebruikt in de afzuigmodus (afvoer van lucht naar buiten), of in de filtermodus (terugkeer van lucht naar binnen).

Installatie

OPGELET

• De montage en elektrische aansluiting moeten door een vakbekwame persoon worden uitgevoerd. Draag werkhandschoenen voordat u montagewerkzaamheden uitvoert.

Elektrische aansluiting:

Zorg dat het gebruikte stopcontact na installatie van het apparaat eenvoudig te bereiken is. In geval het apparaat een kabel zonder stekker heeft, moet men het op het elektriciteitsnet aansluiten met een schakelaar tussen het apparaat en net, waarvan alle polen onderbroken worden; de minimale opening tussen de contacten moet minstens 3 mm zijn en de schakelaar moet gedimensioneerd zijn voor de belasting en voldoen aan de geldende normen.

• De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L fase BLAUW = N nulleiding

De minimale afstand tussen het steunoppervlak van de pannen op het kooktoestel en het laagste deel van de dampkap mag niet minder dan 65 cm zijn.

• Indien een verbindingsbuis bestaande uit twee of meer delen gebruikt wordt, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten. Sluit de afvoer van de dampkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden. Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen. We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reduceerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toenemen.

Attentie! Als de versie van uw apparaat een sierglas heeft, moet men, voordat men de kap installeert, de volgende handelingen uitvoeren, zie afbeelding 4, stap 1.

1. Haal zowel de romp van de kap als het glas uit de verpakking en plaats ze in horizontale stand op een veilige ondergrond.
2. Pak het glas en plaats het over de romp van de kap.
3. Maak het glas aan de dampkap vast met behulp van de 4 rubber afdichtingen, 4 sluitringen en 4 x M4*20 mm schroeven.

Afzuigversie

Bij dit soort installatie zal het apparaat de dampen door een buitenmuur of door een bestaande kanalisering naar buiten afvoeren.

Bevestiging aan de muur

Maak de gaten 1, 2, 3 en neem waar bij de aangegeven maten in acht. Bevestig het apparaat aan de muur op een horizontale lijn met de keukenkastjes.

Filterversie

Om de dampkap van de afzuigversie naar de filterversie om te bouwen, vraag uw dealer om actieve koolstoffilters.

De actieve koolstoffilter installeren

• Om de actieve koolstoffilter te installeren, verwijder eerst de aluminium filter.
• Open het rooster, druk op de vergrendeling en duw de filter omlaag.
• Plaats de actieve koolstoffilter in het toestel en draai het tegen de klok in.
• Plaats het rooster opnieuw in de originele positie. We raden aan om de dampkap enkele tijd voor het bereiden van gerechten in te schakelen. Het wordt tevens aanbevolen het apparaat 15 minuten ingeschakeld te houden eenmaal het eten bereid is voor een optimale verwijdering van geuren en afvoer van verruilde lucht.

3 1. Duw de muurpluggen in de gaten en maak de plaat aan de muur vast met behulp van 2 schroeven (M4*40mm)

1. Duw de muurpluggen in de gaten en hang de dampkap met behulp van 2 schroeven (M4*30mm)
2. Duw 2 muurpluggen in de gaten.

Opmerking: Gebruik de plaat om het rookkanaal vast te zetten.

A Stap 2 en 3

1. Gebruik 2 schroeven (M4*8mm) om de uitlaat vast te zetten.
2. Steek de rekbare buis in de uitlaat.

5 Gebruik de kabelbinder om de buis aan de uitlaat vast te maken. 6 Steek het binnenste rookkanaal (A) in het buitenste rookkanaal (B). 7 Hang het toestel aan de schroeven. Open vervolgens de aluminium filters en zet de vergrendelingen in de dampkap vast met behulp van 2 schroeven (M4x30mm). Trek het rookkanaal op de plaat omhoog en maak het rookkanaal aan de plaat vast met behulp van 2 schroeven (M4x8mm).

Bediening

Bedieningspaneel

10 Aan/Uit	0
Toets eerste snugelid	×
Lage snugelid.
Toets tweede snugelid	⓷
Medium snugelid.
Toets derde snugelid	⓸
Hoge snugelid.

Toets VERLICHTING De verlichting in- of uitschakelen.

Reiniging en onderhoud

• De goede werking van de dampkap hangt af van een regelmatig en correct onderhoud; besteed in het bijzonder aandacht aan de vetfilter en de actieve koolstoffilter.
• De vetfilter heeft als doel de vetdeeltjes die in de lucht hangen tegen te houden. Het is aldus mogelijk dat deze filter, afhankelijk van het gebruik van het apparaat, na verloop van tijd verstopt raakt.
• Om brandgevaar te voorkomen, moeten de vetfilters minstens elke 2 maanden met de hand worden gewassen met gebruik van een mild en niet-schurend reinigingsmiddel of in de vaatwasser worden gewassen op een lage temperatuur en korte wascyclus.
• Na meerdere wasbeurten kan de kleur van de filters veranderen. Dit feit geeft u geen recht op een klacht voor eventuele vervanging.
• De actieve koolstoffilters dienen om de lucht te zuiveren die in de ruimte wordt uitgestoten, en hebben als functie de onaangename geuren die tijdens het koken worden afgegeven op te vangen.
• De actieve koolstoffilters zijn niet herbruikbaar en moeten minstens om de 4 maanden worden vervangen. De verzadiging van de actieve koolstof hangt af van een korte of langere gebruik van het apparaat, van het type keuken en van de regelmaat waarmee de schoonmaak van de vetfilter wordt uitgevoerd. Maak de dampkap zowel aan de binnen- als buitenkant regelmatig schoon met een doek geweekt in gedenatureerde alcohol of een mild reinigingsmiddel.
• De verlichting binnenin de dampkap is alleen bestemd voor gebruik tijdens het koken en niet voor een langdurig gebruik, zoals het verlichten van een kamer.

Een langdurige werking van de verlichting verkort de gemiddelde levensduur van de lampen aanzienlijk.

• Als het apparaat is uitgerust met een serviceverlichting, mag deze niet gedurende een lange periode worden gebruikt als algemene verlichting voor de kamer.

OPGELET

Het negeren van deze instructies tijdens het reinigen van de dampkap of het vervangen en reinigen van de filters kan brandgevaar opleveren. Het wordt daarom aanbevolen om deze instructies strikt te volgen.

De LED-lamp vervangen

Schakel het toestel uit en haal de stekker uit het stopcontact.

Verwijder het aluminium filter.

Wacht totdat de LED-lamp is afgekoeld voordat u deze vervangt. Vervang door een lamp van hetzelfde type [2,5 W LED-lamp].

• Draag handschoenen en raak de scherpe randen niet aan.
• Het vervangen van de lamp mag ALLEEN door een vakbekwame technicus worden uitgevoerd.

Afdanken van uw oude apparaat

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het niet bij het huishoudelijk afval mag worden gegooid aan het einde van zijn levensduur, maar dat het naar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen moet worden gebracht. Wanneer u versleten huishoudtoestellen recyclet, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU

Wanneer u versleten elektrische en elektronische apparaten recyclet, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel

Daarom is uw toestel voorzien van het symbool dat op het typeplaatje of op de verpakking is aangebracht. Gooi het in geen geval in een openbare of privé vuilnisbak voor huishoudelijk afval. De gebruiker heeft het recht om het toestel naar openbare inzamelpunten voor selectieve afvalverwerking te brengen, zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor toepassingen conform de richtlijn.
