BEDIENUNGSANLEITUNG MESM500W BOSCH

Bestimmungsgemäßer Gebrauch

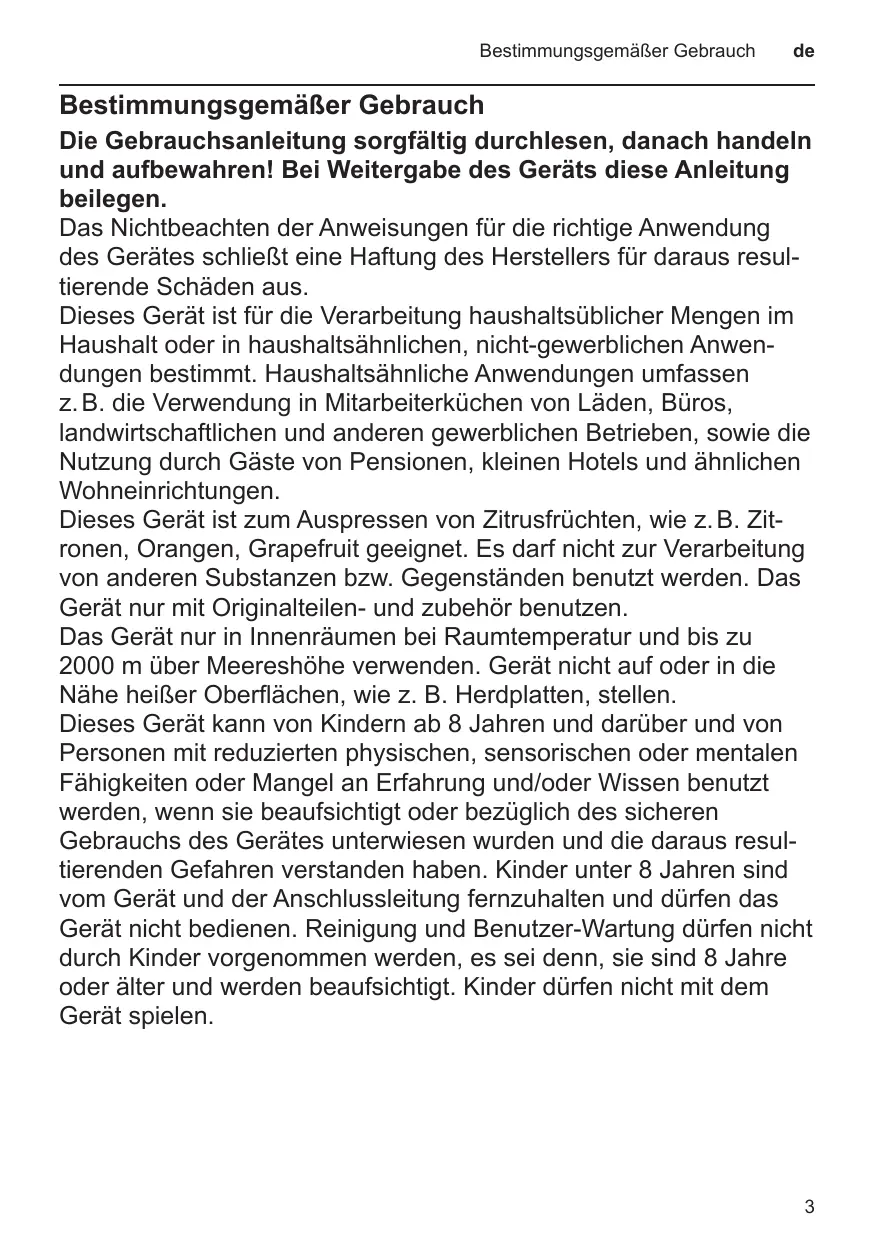

Bestimmungsgemäßer Gebrauch Die Gebrauchsanleitung sorgfältig durchlesen, danach handeln und aufbewahren! Bei Weitergabe des Geräts diese Anleitung beilegen. Das Nichtbeachten der Anweisungen für die richtige Anwendung des Gerätes schließt eine Haftung des Herstellers für daraus resultierende Schäden aus. Dieses Gerät ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen. Dieses Gerät ist zum Auspressen von Zitrusfrüchten, wie z. B. Zitronen, Orangen, Grapefruit geeignet. Es darf nicht zur Verarbeitung von anderen Substanzen bzw. Gegenständen benutzt werden. Das Gerät nur mit Originalteilen- und zubehör benutzen. Das Gerät nur in Innenräumen bei Raumtemperatur und bis zu 2000 m über Meereshöhe verwenden. Gerät nicht auf oder in die Nähe heißer Oberflächen, wie z. B. Herdplatten, stellen. Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder unter 8 Jahren sind vom Gerät und der Anschlussleitung fernzuhalten und dürfen das Gerät nicht bedienen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt. Kinder dürfen nicht mit dem Gerät spielen.

Sicherheitshinweise Sicherheitshinweise WW Warnung Stromschlaggefahr und Brandgefahr Presskegel/Antriebswelle niemals manuell antreiben. Das Gerät darf nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom angeschlossen werden. Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist. Gerät nur gemäß Angaben auf dem Typenschild anschließen und betreiben. Nur benutzen, wenn Zuleitung und Gerät keine Beschädigungen aufweisen. Reparaturen am Gerät, wie z. B. eine beschädigte Netzanschlussleitung auswechseln, dürfen nur durch unseren Kundendienst ausgeführt werden, um Gefährdungen zu vermeiden. Gerät niemals an Zeitschaltuhren oder fernbedienbaren Steckdosen anschließen. Das Netzkabel nicht mit heißen Teilen in Berührung bringen oder über scharfe Kanten ziehen. Gerät oder Netzkabel niemals in Wasser tauchen oder in den Geschirrspüler geben. Das Gerät muss nach jedem Gebrauch, bei nicht vorhandener Aufsicht, vor dem Zusammenbau, Auseinandernehmen oder Reinigen und im Fehlerfall stets vom Netz getrennt werden. Vor dem Auswechseln von Zubehör- oder Zusatzteilen, die im Betrieb bewegt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden. WW Warnung Verletzungsgefahr Die Glaskaraffe ist nicht hitzebeständig. Keine heißen Flüssigkeiten einfüllen. WW Warnung Erstickungsgefahr Kinder nicht mit dem Verpackungsmaterial spielen lassen.

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes aus dem Hause Bosch. Auf den folgenden Seiten dieser Gebrauchsanleitung finden Sie wertvolle Hinweise für einen sicheren Gebrauch dieses Gerätes. Wir möchten Sie bitten, diese Anleitung gründlich zu lesen und alle Anweisungen zu befolgen. So werden Sie lange Freude an diesem Gerät haben und die Ergebnisse Ihrer Arbeit werden Ihre Kaufentscheidung bestätigen. Bewahren Sie diese Gebrauchsanleitung für einen späteren Gebrauch oder für Nachbesitzer auf. Weitere Informationen zu unseren Produkten finden Sie auf unserer Internetseite. Inhalt Bestimmungsgemäßer Gebrauch3 Sicherheitshinweise4 Auf einen Blick5 Vor dem ersten Gebrauch6 Zitruspresse und Glaskaraffe vorbereiten6 Bedienung6 Zitruspresse mit Glaskaraffe verwenden6 Zitruspresse ohne Glaskaraffe verwenden7 Pflege und tägliche Reinigung7 Motoreinheit7 Zubehörteile7 Aufbewahren8 Entsorgung8 Garantie8 Einfache Probleme selbst beheben9

Auf einen Blick Bild A 1 Motoreinheit a Antriebswelle b Netzkabel c Kabelclip d Betriebsanzeige* e Taste für Auslassventil f Standfüße 2 Sammelschale a Ausgießöffnung b Auslassventil 3 Siebeinsatz 4 Presskegel a Kunststoff* b Metall* 5 Abdeckung 6 Glaskaraffe 1,0 Liter a Deckel b Untersetzer 7 Gebrauchsanleitung

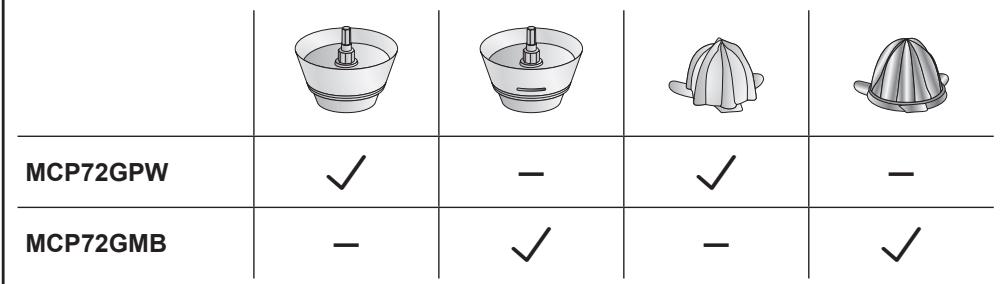

• je nach Modell Die Gebrauchsanleitung beschreibt verschiedene Ausführungen des Gerätes. Auf den Bildseiten befindet sich eine Übersicht. X Bild B

Vor dem ersten Gebrauch Vor dem ersten Gebrauch Bevor das neue Gerät benutzt werden kann, muss dieses vollständig entpackt, gereinigt und zusammengesetzt werden. Hierzu folgende Schritte durchführen:

1. Motoreinheit, Glaskaraffe und alle Zubehörteile aus der Verpackung nehmen.

2. Vorhandenes Verpackungsmaterial

3. Alle Teile auf Vollständigkeit prüfen.

4. Alle Teile auf sichtbare Schäden überprüfen.

Achtung! Ein beschädigtes Gerät nie in Betrieb nehmen!

5. Vor dem ersten Gebrauch alle Teile

gründlich reinigen und trocknen. X „Pflege und tägliche Reinigung“ siehe Seite 7 Zitruspresse und Glaskaraffe vorbereiten Bild C

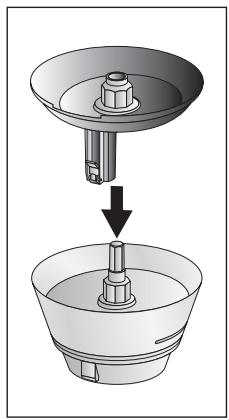

1. Die Sammelschale in die Motoreinheit

einsetzen. Achtung! Vor dem Einsetzen der Sammelschale das Auslassventil überprüfen. Es darf nicht von einem Fremdkörper blockiert werden.

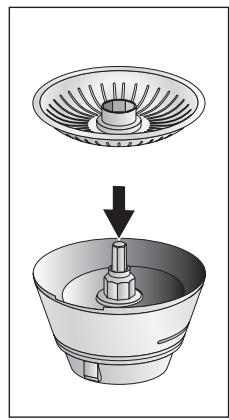

2. Den Siebeinsatz in die Sammelschale

einlegen und drehen, bis dieser einrastet.

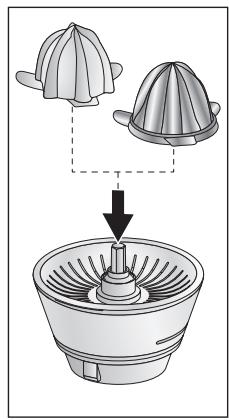

3. Den Presskegel auf die Antriebswelle

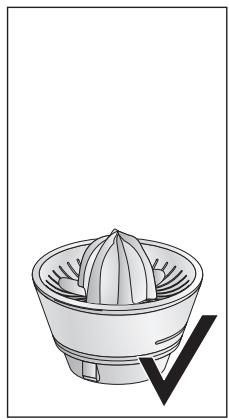

setzen. WWWarnung Stromschlaggefahr! Presskegel/Antriebswelle niemals manuell antreiben. Die Zitruspresse ist vorbereitet.

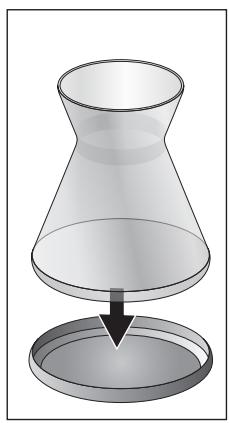

4. Die Glaskaraffe auf den Untersetzer

stellen. Hinweis: Den Untersetzer stets verwenden. Dieser dient zur Rutschsicherung und zur Geräuschdämpfung.

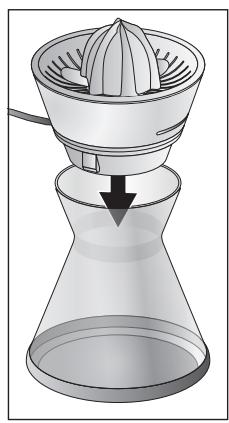

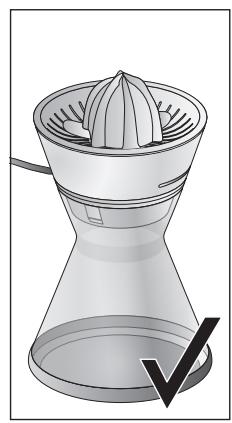

5. Die vorbereitete Zitruspresse auf die

Glaskaraffe setzen, bis die Öffnung dicht verschlossen ist. Die Zitruspresse ist zur Verwendung mit der Glaskaraffe ist vorbereitet. Bedienung Zitruspresse mit Glaskaraffe verwenden Bild D Zum Auspressen größerer Saftmengen, zum Beispiel für frisch gepressten Orangensaft, die Zitruspresse mit der Glaskaraffe verwenden. Achtung! Der Saft wird in der Glaskaraffe aufgefangen. Das Fassungsvermögen der Glaskaraffe beträgt ca. 1,0 l. Den Auspressvorgang beenden, bevor der Saft die Unterkante der Motoreinheit erreicht hat.

1. Die vorbereitete Zitruspresse mit

Glaskaraffe auf eine stabile, waagrechte Arbeitsfläche stellen.

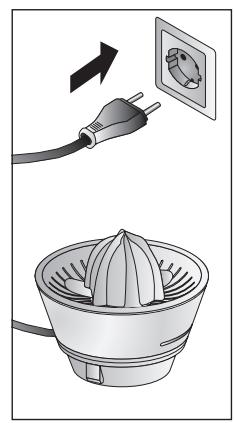

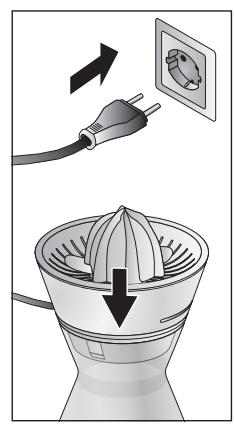

2. Das Netzkabel an der Steckdose

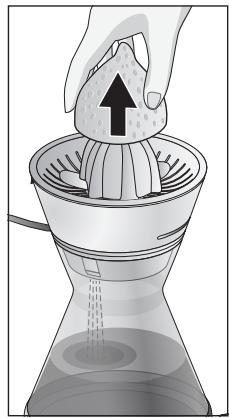

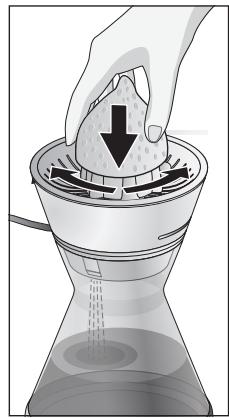

3. Die halbierten Zitrusfrüchte mit der

Schnittfläche auf den Presskegel aufsetzen und nach unten drücken. Sobald das Pressgut auf den Presskegel gedrückt wird, läuft die Zitruspresse an. Der Presskegel dreht sich entweder im oder gegen den Uhrzeigersinn. Nach dem Absetzen und erneutem Drücken des Pressguts ändert sich die Drehrichtung des Presskegels. Bei zu starkem Druck ändert der Presskegel in schneller Folge die Drehrichtung. Den Druck verringern, bis sich der Presskegel wieder normal dreht. Achtung! Max. 10 Früchte (ca. 2 kg) nacheinander auspressen. Anschließend den Pressvorgang unterbrechen, bis die Motoreinheit wieder Raumtemperatur erreicht hat. Erst dann den Pressvorgang fortsetzen.

Hinweise: ■■ Um eine optimale Saftausbeute zu erreichen, sollte der Pressvorgang einige Male wiederholt werden. ■■ Den Siebeinsatz mit dem groben Fruchtfleisch und den Kernen bei Bedarf entleeren.

4. Zum Ausschalten den Druck auf den

Presskegel verringern. Die Zitruspresse schaltet automatisch ab.

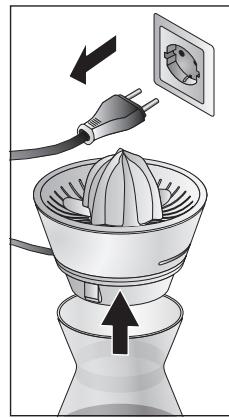

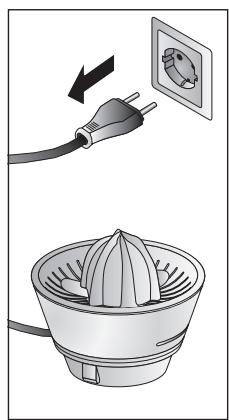

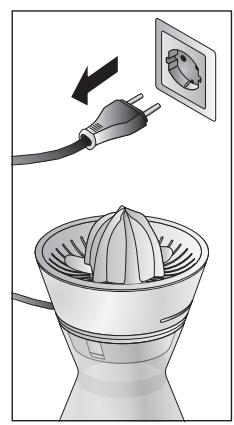

5. Das Netzkabel von der Steckdose

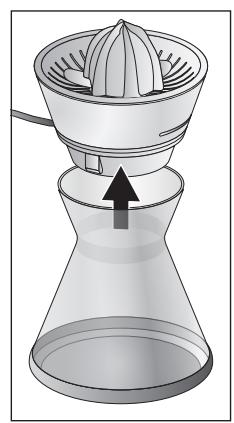

6. Die Zitruspresse von der Glaskaraffe

abnehmen. Das Auslassventil schließt automatisch, sobald die Zitruspresse von der Glaskaraffe abgenommen wird.

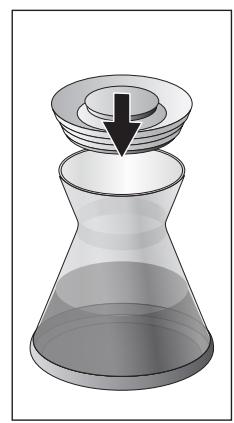

7. Zum Aufbewahren, z. B. im Kühlschrank,

die Glaskaraffe mit dem Deckel verschließen.

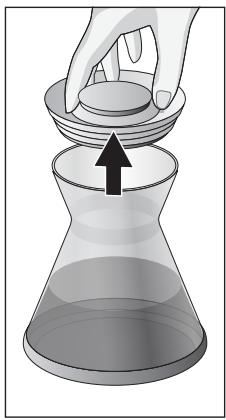

8. Zum Ausgießen des Saftes den Deckel

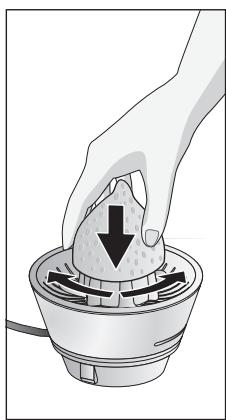

abnehmen. Zitruspresse ohne Glaskaraffe verwenden Bild E Zum Auspressen geringer Saftmengen, zum Beispiel von Zitronensaft als Backzutat oder zum Würzen von Fisch, die Zitrus­ presse ohne die Glaskaraffe verwenden. Achtung! Der Saft wird in der Sammelschale aufgefangen. Das Fassungsvermögen der Sammelschale beträgt ca. 100 ml. Dies entspricht ca. der Saftmenge von 2 mittelgroßen Zitronen. Den Auspressvorgang beenden, bevor der Saft die Oberkante der Sammelschale erreicht hat.

1. Die vorbereitete Zitruspresse auf eine

eine stabile, waagrechte Arbeitsfläche stellen.

2. Das Netzkabel an der Steckdose

3. Die Zitrusfrüchte wie beschrieben

auspressen. X „Zitruspresse mit Glaskaraffe verwenden“ siehe Seite 6

4. Das Netzkabel von der Steckdose

Pflege und tägliche Reinigung

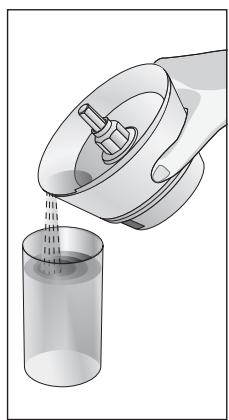

5. Den Saft über die Ausgießöffnung direkt

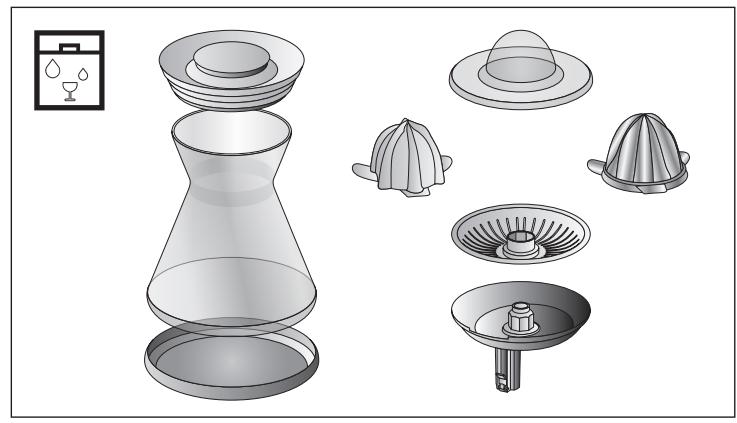

verwenden oder in ein Gefäß füllen. Pflege und tägliche Reinigung Bild F Das Gerät muss nach jedem Gebrauch gründlich gereinigt werden. WWWarnung Stromschlaggefahr! ■■ Vor dem Reinigen das Netzkabel von der Steckdose trennen. ■■ Presskegel/Antriebswelle niemals manuell antreiben. ■■ Die Motoreinheit nie in Flüssigkeiten tauchen und nicht in der Spülmaschine reinigen. WWWarnung Verletzungsgefahr! Die Glaskaraffe ist nicht hitzebeständig. Keine heißen Flüssigkeiten einfüllen. Achtung! ■■ Keine alkohol- oder spiritushaltigen Reinigungsmittel verwenden. ■■ Keine scharfen, spitzen oder metallische Gegenstände benutzen. ■■ Keine scheuernden Tücher oder Reinigungsmittel verwenden. Vor der Reinigung:

1. Die Motoreinheit von der Glaskaraffe

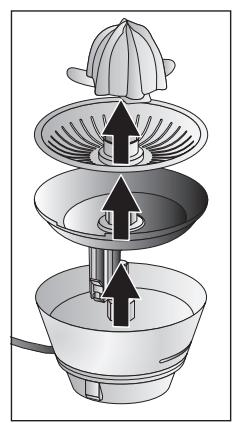

2. Den Presskegel, den Siebeinsatz und

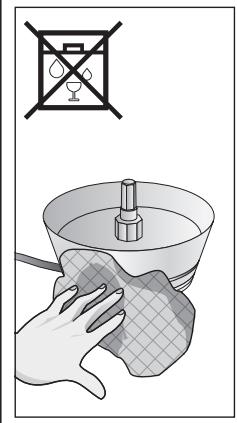

die Sammelschale entnehmen. Motoreinheit Die Motoreinheit mit einem weichen, feuchten Tuch abwischen und abtrocknen. Zubehörteile Die Einzelteile mit Spüllauge und einem weichen Tuch oder Schwamm reinigen. Hinweis: Glaskaraffe, Deckel, Untersetzer, Sammelschale, Siebeinsatz, beide Presskegel und Abdeckung können auch in den Geschirrspüler gegeben werden.

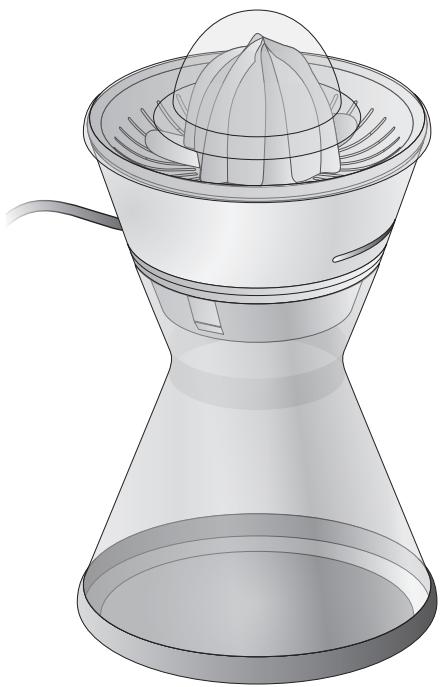

Aufbewahren Aufbewahren Bild G Das Gerät vor dem Aufbewahren stets reinigen und alle Teile trocknen lassen. X „Pflege und tägliche Reinigung“ siehe Seite 7

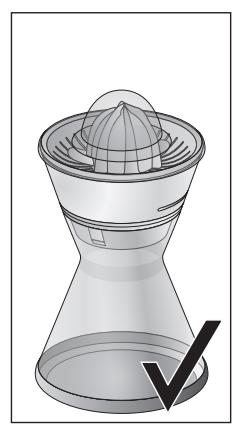

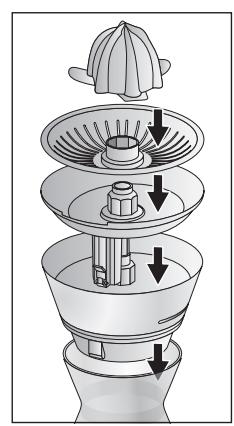

1. Die Zitruspresse vollständig zusammensetzen und auf die Glaskaraffe setzen.

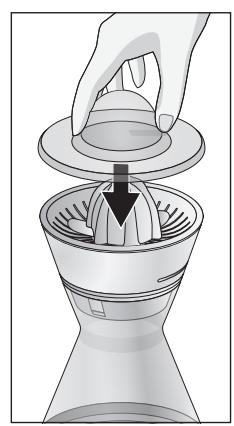

2. Die Abdeckung aufsetzen.

Entsorgen Sie die Verpackung umweltgerecht. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektround Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege bitte beim Fachhändler informieren. Garantie Für dieses Gerät gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen des Landes, in dem das Gerät gekauft wurde. Sie können die Garantiebedingungen jederzeit über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Die Garantiebedingungen für Deutschland und die Adressen finden Sie auf den letzten vier Seiten dieses Heftes. Darüber hinaus sind die Garantiebedingungen auch im Internet unter der benannten Webadresse hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. Änderungen vorbehalten.

Einfache Probleme selbst beheben

Einfache Probleme selbst beheben Problem Ursache Abhilfe Saft läuft aus der Zitruspresse, obwohl diese ohne Glaskaraffe verwendet wird. Das Auslassventil ist von einem Fremdkörper blockiert. Pressvorgang sofort stoppen. Presskegel, Siebeinsatz und Sammelschale aus der Motoreinheit entnehmen. Fremdkörper in dem Auslassventil der Sammelschale entfernen. Die Zitruspresse wieder zusammensetzen. Pressvorgang fortsetzen. Der Siebeinsatz ist voll. Pressvorgang sofort stoppen. Presskegel und Siebeinsatz aus der Motoreinheit entnehmen und reinigen. Die Zitruspresse wieder zusammensetzen. Pressvorgang fortsetzen. Glaskaraffe läuft während des Pressvorgangs über. Zu viele Früchte ausgepresst. Den Pressvorgang sofort stoppen. Das Gerät vollständig reinigen und alle Teile trocknen lassen. X "Pflege und tägliche Reinigung" siehe Seite 7 Die Zitruspresse vollständig zusammensetzen und auf die leere Glaskaraffe setzen. Pressvorgang fortsetzen. Der Presskegel wechselt in schneller Folge die Drehrichtung. Der Druck auf den Presskegel ist zu hoch. Den Druck auf den Presskegel verringern, bis sich der Presskegel wieder normal dreht. Können Probleme nicht behoben werden, unbedingt die Hotline anrufen! Die Telefonnummern befinden sich auf den letzten Seiten der Anleitung.

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 – 6) Mängel am Gerät,

die nachweislich auf einem Material- und / oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z. B. Glas oder Kunststoff bzw.

Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.

3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich

instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z. B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

4. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten

Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue

Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät. 6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen. Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z. B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Beachten Sie unser weiteres Kundendienst-Angebot: Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung. Robert Bosch Hausgeräte GmbH Carl-Wery-Straße 34 81739 München, GERMANY 08/14

Beratung und Reparaturauftrag bei Störungen

CH 0848 840 040 Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst-Verzeichnis. Robert Bosch Hausgeräte GmbH Carl-Wery-Straße 34 81739 München, GERMANY www.bosch-home.com *8001015243*
